Система измерений количества и показателей качества нефти № 530 ЦТП «Красноленинский»

Система измерений количества и показателей качества нефти № 530 ЦТП «Красноленинский» (далее - СИКН) предназначена для измерения объемного расхода (массы) нефти.

Принцип действия СИКН основан на косвенном методе динамических измерений с помощью преобразователей расхода жидкости турбинных. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды по линиям связи поступают в систему обработки информации, которая принимает и обрабатывает информацию с последующим вычислением массы нефти.

СИКН представляет собой единичный экземпляр измерительной системы. Конструктивно СИКН состоит из функционально объединенных блоков:

а) Блока измерительных линий (БИЛ), который предназначен для непрерывного измерения объемного расхода нефти. На каждой измерительной линии установлены следующие средства измерений:

• - преобразователь расхода жидкости турбинный MVTM, номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 16128-01 или преобразователь расхода турбинный НТМ-06, регистрационный номер 56812-14;

• - термопреобразователь сопротивления платиновый с унифицированным выходным сигналом ТСПУ мод. 65-644, регистрационный номер 27129-04 или датчик температуры Rosemount 644, регистрационный номер 63889-16;

• - преобразователь давления измерительный 3051, регистрационный номер 14061-99 или датчик давления Метран-150, регистрационный номер 32854-13;

• - манометры МТИф, регистрационный номер 60168-15;

• - термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный номер 303-91.

б) Блока измерений показателей качества нефти (БИК), предназначенного для непрерывного автоматического измерения показателей качества нефти. В состав БИК входят:

• - влагомеры нефти поточные LC (рабочий и резервный), регистрационный номер 16308-97;

• - преобразователи плотности жидкости измерительные 7835B (рабочий и резервный), регистрационный номер 15644-06;

• - расходомер-счётчик жидкости XMT868, регистрационный номер 14772-06;

• - термопреобразователи сопротивления платиновые с унифицированным выходным сигналом ТСПУ мод. 65-644, регистрационный номер 27129-04 или датчики температуры Rosemount 644, регистрационный номер 63889-16;

• - преобразователь давления измерительный 3051, регистрационный номер 14061-99 или датчики давления Метран-150, регистрационный номер 32854-13;

• - манометры МТИф, регистрационный номер 60168-15;

• - термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный номер 303-91.

в) Системы обработки информации (СОИ), предназначенной для сбора и обработки сигналов, поступающих от измерительных преобразователей, вычислений показателей и параметров нефти по реализованному в ней алгоритму, а также индикации и регистрации результатов измерений и вычислений. В состав СОИ входят:

• - контроллеры измерительные FloBoss S600+ (основной и резервный), регистрационный номер 57563-14;

• - АРМ оператора (основное и резервное).

СИКН обеспечивает выполнение следующих функций:

• - измерение в автоматическом режиме:

• 1) объемного расхода нефти по каждой измерительной линии и в целом по СИКН;

• 2) объемной доли воды в нефти;

• 3) давления в БИЛ, БИК и ТПУ;

• 4) температуры в БИЛ, БИК и ТПУ;

• 5) плотности нефти;

• - расчет в автоматическом режиме:

• 1)   объема нефти при рабочих условиях и приведение к стандартным условиям, в т.ч. по каждой измерительной линии;

• 2)  текущего значения плотности нефти с учетом температуры и давления в БИК;

• 3)  текущего значения плотности нефти к условиям измерения объема нефти и к стандартным условиям;

• 4)  вычисление средневзвешенного значения плотности нефти при условиях измерения объема за отчетный период (2 часа, смена, сутки, месяц) и приведение к стандартным условиям;

• 5)  вычисление средневзвешенных значений температуры и давления для каждой измерительной линии и для СИКН в целом за отчетный период (2 часа, смена, сутки, месяц);

• - вычисление массы нетто (за смену, сутки) с использованием результатов измерений массовых долей хлористых солей и механических примесей, полученных по данным испытательной лаборатории и массовой доли воды, измеренной в испытательной лаборатории или вычисленной по результатам измерений объемной доли воды поточными преобразователями влагосодержания;

• - автоматическая корректировка коэффициента преобразования турбинного ПР от изменения расхода;

• - автоматическое (по заданию оперативного персонала с АРМ-оператора) выполнение поверки рабочих ПР без нарушения процесса измерения количества и показателей качества нефти;

• - автоматический контроль, индикация, сигнализация и регистрация предельных значений параметров нефти;

• - формирование текущих отчетов, актов приема-сдачи, паспортов качества нефти;

• - управление пробоотбором;

• - контроль метрологических характеристик рабочих ПР по ТПУ;

• - индикация и автоматическое обновление на экране монитора текущих значений технологических параметров СИКН и качественных параметров нефти;

• - формирование журнала аварийных событий;

• - формирование протоколов поверки рабочих ПР , протоколов КМХ рабочих ПР;

• - формирование аварийных сигналов при наличии (появлении) свободного газа в нефти, предельных значений содержания воды в нефти, расхода по ИЛ и БИК.

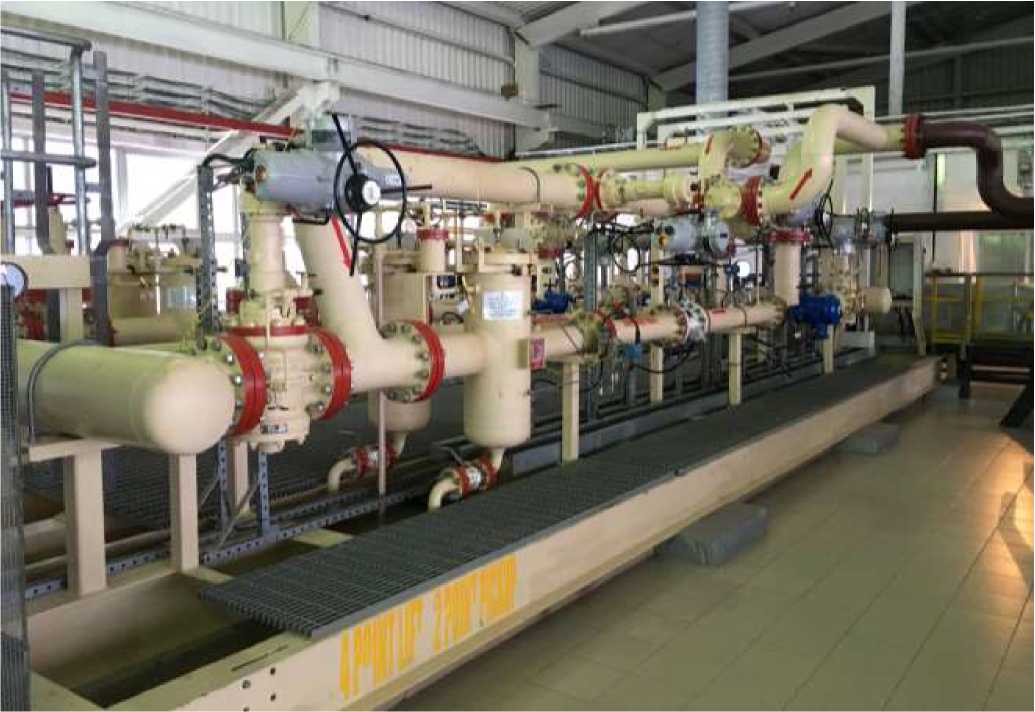

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002: ИС-2. Общий вид СИКН представлен на рисунке 1.

Рисунок 1 - Общий вид СИКН

СИКН имеет программное обеспечение (ПО), представленное встроенным прикладным ПО контроллера измерительного FloBoss S600+ и ПО АРМ оператора. Идентификационные данные программного обеспечения приведены в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист эксплуатационной документации типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 66726-17 «ГСИ Система измерений количества и показателей качества нефти № 530 ЦТП «Красноленинский». Методика поверки» с изменением № 1, утвержденному ФБУ «Тюменский ЦСМ» 17.11.2017 г.

Основным средством поверки является трубопоршневая поверочная установка 1-го или 2-го разряда по ГОСТ 8.510-2002.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке системы измерений количества и показателей качества нефти № 530 ЦТП «Красноленинский».

«Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти № 530 ЦТП «Красноленинский». Методика аттестована 30.01.2018 г. ФБУ «Тюменский ЦСМ», г. Тюмень. Свидетельство об аттестации методики (метода) измерений № 1295/01.00248-2014/2018.

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений массы и объема жидкости.

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Акционерное общество «РН-Няганьнефтегаз» (АО «РН-Няганьнефтегаз»)

ИНН 8610010727

Адрес: 628183, ХМАО-Югра, Тюменская область, г. Нягань, ул. Сибирская, д. 10, к. 1

Телефон: (34672) 9-22-22

Факс: (34672) 9-44-44

Общество с ограниченной ответственностью «Индустриальные системы автоматики» (ООО «Инсист Автоматика»)

ИНН 5504022980

Адрес: 644042, г. Омск, проспект К. Маркса, д. 18, к. 1 «А»

Телефон: (3812) 32-05-06

Факс: (3812) 32-16-84

Е-mail: info@industrialsystems.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)

Адрес: 625027, г. Тюмень, ул. Минская, д. 88

Телефон: (3452) 20-62-95

Факс: (3452) 28-00-84

Web-сайт: http://www.csm72.ru

E-mail: mail@csm72.ru

Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311495 от 03.02.2016 г.
