№723 от 12.05.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 243631
О внесении изменений в описание типа СИ
Преобразователи точки росы "КОНГ-Прима-2М"
КРАУ2.848.015, КРАУ2.848.015-01, КРАУ2.848.015-02
Приказы по основной деятельности по агентству Вн. Приказ № 723 от 12.05.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВ. Ill РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И ME УРОЛОГИИ (Госстандарт)
ПРИКАЗ
12 мая 2021 г.
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое
к настоящему приказу.
3. ФГУП «ВНИИМС» (А.Ю.Кузину) внести изменения в сведения об утвержденных типа средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».
возложить
4. Контроль за
на заместителя Руковод! теля^^ЖЩ^^ техническому
регулированию и метролог
<ЯС11 UJmdh и ИрикаЗея
1И П° техническомУ регулированию и
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Заместитель Руководителя
Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374 Кому выдан: Кулешов Алексей Владимирович Действителен: с 15.09.2020 до 15.09.2021
< _________
\..В.Кулешов
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2021 г. № 723
Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Преобразователи точки росы |
«КОНГ- Прима-2М» КРАУ2.848.0 15, КРАУ2.848.0 15-01, КРАУ2.848.0 15-02 |
66783-17 |
Общество с ограниченной ответственнос тью «Научнопроизводствен ное объединение «Вымпел» (ООО «НПО «Вымпел»), Мосвковская обл., г. Дедовск |
КРАУ2.848.015 МП |
ООО «НПО «Вымпел», Мосвковская обл., г. Дедовск |
Восточно-Сибирский филиал ФГУП «ВНИИФТРИ», г. Иркутск |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «12» мая 2021 г. №723
Лист № 1 Регистрационный № 66783-17 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи точки росы «КОНГ-Прима-2М» КРАУ2.848.015, КРАУ2.848.015-01, КРАУ2.848.015-02
Назначение средства измеренийПреобразователи точки росы «КОНГ-Прима-2М» (далее по тексту — ПТР, преобразователи) предназначены для автоматических измерений температуры точки росы по воде (далее ТТРв) и температуры точки росы по углеводородам (температуры конденсации углеводородов) (далее ТТРув) в природном газе или других газах при давлении до 23 МПа.
Измерение ТТРув производится при отсутствии в газе ранее конденсируемых паров воды. Измерение ТТРв производится независимо от температуры конденсации углеводородов.
Описание средства измеренийВ соответствии с ГОСТ Р 53763-2009 преобразователи относятся к классу потоковых автоматических конденсационных гигрометров.
ПТР работают по принципу «охлаждаемого зеркала» (конденсационный метод измерения точки росы). Метод определения точки росы соответствует ГОСТ Р 53763-2009 «Газы горючие природные. Определение температуры точки росы по воде» и ГОСТ 53762-2009 «Газы горючие природные. Определение температуры точки росы по углеводородам».
ПТР обеспечивает:
-
- измерение ТТРв или ТТРув при рабочем давлении в трубопроводе;
-
- измерение ТТРув в комплекте с СПГ ВМПЛ2.848.003 при условном давлении, отличном от рабочего давления в трубопроводе;
-
- цифровую индикацию измеренных значений ТТР (°С);
-
- передачу информации об измеренных значениях ТТР на внешние устройства.
Конструктивно ПТР состоит из первичного измерительного преобразователя (ПИП) КРАУ5.910.005, корпуса, крышек, газоподвода и блока электроники, находящегося внутри корпуса. Внешний вид ПТР представлен на рисунке 1. На лицевой стороне под прозрачным окном передней крышки ПТР расположен двухстрочный индикатор, предназначенный для индикации измеренных значений ТТРв или ТТРув и кнопочная магнитная клавиатура.
В зависимости от типа газоподвода ПТР имеет три конструктивных исполнения:
-
- ПТР в исполнении КРАУ2.848.015 с проточно-погружной системой отбора пробы газа, предназначеный для монтажа непосредственно на трубопроводе. Устанавливается в монтажную втулку с внутренней резьбой М33*2. Ррабочее давление данного исполнения 16 МПа;
-
- ПТР в исполнении КРАУ2.848.015-01, предназначенный для подключения к трубопроводу по проточной схеме, соединение Swagelok под трубу с наружным диаметром 6 мм. Ррабочее давление данного исполнения до 23 МПа. В комплекте с СПГ ВМПЛ2.848.003 ПТР может использоваться для измерения ТТРв и ТТРув при рабочем давлении до 16 МПа.
- ПТР в исполнении КРАУ 2.848.015-02 с проточно-погружной системой отбора пробы газа. Устанавливается непосредственно на трубопроводе в монтажную втулку с внутренней резьбой М33*2. Ррабочее давление данного исполнения 16 МПа.
Для подключения к информационно-измерительным системам в ПТР предусмотрена возможность использования одного из двух типов интерфейса:
-
- цифровой интерфейс RS-485 протокол ModВus/RTU;
-
- аналоговый интерфейс 4-20 мА.

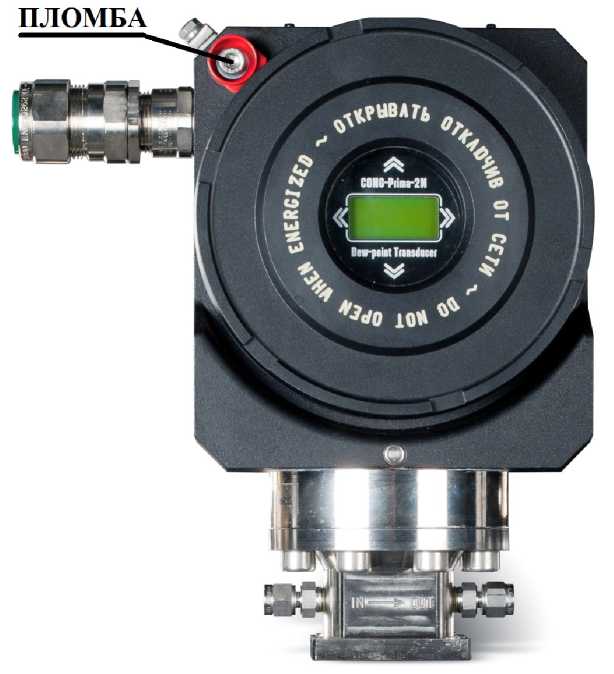

Рис. 1. Общий вид преобразователя точки росы «КОНГ-Прима-2М», место пломбировки от несанкционированного доступа
ПТР имеет взрывобезопасный уровень взрывозащиты, вид взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ 30852.1-2002. Маркировка взрывозащиты 1 Ex d IIB+H2 Т5 Gb X.
Взрывозащищенный преобразователь предназначен для установки во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Общий вид преобразователя и место пломбировки от несанкционированного доступа показаны на рисунке 1.
Знак поверки наносится в свидетельство о поверки.
Программное обеспечениеПрограммное обеспечение (далее - ПО) преобразователей точки росы «КОНГ-Прима 2М» соответствует уровню «высокий» защиты ПО СИ от непреднамеренных и преднамеренных изменений согласно Р 50.2.027-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Взаимодействие оператора с преобразователем осуществляется с помощью экранного меню посредством магнитной клавиатуры.
Преобразователи передают измерительную информацию на внешние устройства с использованием открытого стандартного протокола связи Modbus RTU или аналогового токового сигнала 4... 20 мА.
Конструкция преобразователей обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации.
Все ПО преобразователя считается метрологически значимым.
Для идентификации ПО используется номер версии и контрольная сумма исполняемого кода, вычисленная по алгоритму CRC16. Значение контрольной суммы вычисляется по ПО преобразователя в бинарном коде. При запуске ПО прибора производится расчет контрольной суммы и ее сравнение с заданным (при программировании прибора) значением. В случае несовпадения контрольной суммы запуск ПО не осуществляется. В случае совпадения контрольной суммы прибор выводит на дисплей информацию о версии ПО и значение контрольной суммы.
Идентификационные данные встроенного ПО преобразователя точки росы «КОНГ-Прима-2М» приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
Блок обработки КП2М КРАУ4.883.268. Программатор и встроенное ПО микроконтроллера STM32 |
|
Идентификационное наименование ПО |
КРАУ4.883.268 Д21 |
|
Номер версии (идентификационный номер) ПО |
1.05 |
|
Цифровой идентификатор ПО |
423A |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Диапазон измерений ТТРв, °С диапазон I -диапазон II - |
от минус 30 до Токр. ср., но не более +50 от минус 60 до Токр. ср., но не более +50 |
|
Диапазон измерений ТТРув, °С |
от минус 30 до Токр. ср., но не более +50 |
|
Пределы абсолютной погрешности при измерении ТТРв, °С класс точности А класс точности B
|
±0,5 ±1,0 ±1,5 |
|
Пределы абсолютной погрешности при измерении ТТРув, °С |
±1,0 |
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Длительность цикла измерения ТТРв | |
|
(ТТРув), мин |
от 5 до 15 |
|
Расход газа, дм3/мин |
от 0,5 до 5 |
|
Максимальное давление измеряемой среды, МПа: | |
|
- исполнение КРАУ2.848.015 |
16 |
|
- исполнение КРАУ2.848.015-01 |
23 |
|
- исполнение КРАУ2.848.015-01 в | |
|
комплекте с СПГ ВМПЛ2.848.003 |
16 |
|
- исполнение КРАУ2.848.015-02 |
16 |
Продолжение таблицы 3
|
Наименование параметра |
Значение |
|
Напряжение питания преобразователя, В (постоянного тока) от 20 до 27 | |
|
Мощность, потребляемая преобразователем, Вт |
15 |
|
Выходные сигналы* Цифровой Аналоговый |
RS485 /протокол Modbus/ RTU, изоляция 72 В выход (4-20) мА, нагрузка 400 Ом (max) изоляция 72 В |
|
Температура окружающей среды, при которой обеспечивается работоспособность прибора,°С исполнение КРАУ 2.848.015 исполнение КРАУ 2.848.015-01 исполнение КРАУ 2.848.015-02 |
от - 40 до +55 от +10 до +55 от - 40 до +55 |
|
Относительная влажность воздуха, %, неболее при температуре +35 °С и более низких без конденсации влаги (без прямого попадания атмосферных осадков) |
98 |
|
Атмосферное давление, кПа (мм рт. ст.) |
от 84 до 106,7 (от 630 до 800) |
|
Температура исследуемого газа, °С |
от - 20 до + 50 |
|
Маркировка взрывозащиты |
1 Ex d IIB+H2 Т5 Gb X |
|
Степень защиты оболочки |
IP67 |
|
Габаритные размеры, мм, не более для исполнения КРАУ2.848.015 для исполнения КРАУ2.848.015-01 для исполнения КРАУ2.848.015-02 |
210x135x475 210x110x235 207x133x800 |
|
Масса, кг, не более: для исполнения КРАУ2.848.015 для исполнения КРАУ2.848.015-01 для исполнения КРАУ2.848.015-02 |
00 |
|
Монтаж: для исполнения КРАУ2.848.015 для исполнения КРАУ2.848.015-01 для исполнения КРАУ2.848.015-02 |
в помещении или на открытой площадке (взрывоопасная зона) в обогреваемом боксе/помещении (взрывоопасная зона) в помещении или на открытой площадке (взрывоопасная зона) |
|
Расстояние от прибора до источника питания, м, не более |
1000 |
|
Средний срок службы, лет |
10 ** |
|
* тип выходного сигнала (аналоговый или цифровой) определяется при заказе ПТР **с учетом замены составных частей, имеющих меньший срок службы | |
наносится на преобразователь методом шелкографии и на титульный лист эксплуатационной документации типографским способом.
Комплектность средства измерений
Таблица 4 Состав преобразователя для исполнения КРАУ2.848.015, КРАУ2.848.015-01, КРАУ2.848.015-02
|
Обозначение |
Наименование |
Кол |
|
Основной комплект: | ||
|
Преобразователь точки «КОНГ-Прима-2М» в комплекте со следующим дополнительным оборудованием и принадлежностями: |
1 | |
|
КРАУ8.046.155 |
Крышка |
1 |
|
КРАУ8.054.001 |
Крышка |
1 |
|
КРАУ6.464.003 |
Ключ магнитный |
1 |
|
КРАУ8.331.003 |
Ключ для крышек |
1 |
|
КРАУ8.392.006 |
Ключ для контейнера |
1 |
|
КРАУ6.172.001 |
Защитный навес для исполнения КРАУ2.848.015, КРАУ2.848.015-02 |
1 |
|
ВМПЛ6.873.001 |
Теплоизолирующий колпак для исполнения КРАУ2.848.015, КРАУ2.848.015-02 |
1 |
|
Ватные палочки для чистки зеркала (упаковка 50 шт.) |
1 | |
|
Источник питания DR-60-24 |
1 | |
|
Эксплуатационная документация: | ||
|
КРАУ2.848.015 РЭ |
Руководство по эксплуатации для исполнения КРАУ2.848.015 |
1 |
|
КРАУ2.848.015-01 РЭ |
Руководство по эксплуатации для исполнения КРАУ2.848.015-01 |
1 |
|
КРАУ2.848.015-02 РЭ |
Руководство по эксплуатации для исполнения КРАУ2.848.015-02 |
1 |
|
КРАУ2.848.015 МП |
Методика поверки |
1 |
|
КРАУ2.848.015 ФО |
Формуляр |
1 |
|
Оборудование, поставляемое по спецзаказу: | ||
|
ВМПЛ4.078.024 |
Комплект контроля расхода Model - 001 |
1 |
|
Преобразователь интерфейсов RS485/RS232/USB |
1 | |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям точки росы «КОНГ-Прима-2М» КРАУ2.848.015, КРАУ2.848.015-01, КРАУ2.848.015-02
ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов».
ГОСТ 30852.0-02. «Электрооборудование взрывозащищенное. Часть 0. Общие требования».
ГОСТ Р 53763 «Газы горючие природные. Определение температуры точки росы по воде».
ГОСТ 53762-2009 «Газы горючие природные. Определение температуры точки росы по углеводородам».
КРАУ2.848.015 ТУ «Преобразователи точки росы «КОНГ-Прима-2М». Технические условия».
