МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

17 января 2017 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 50135 «Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» и внесении изменений в описание типа

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений» (далее — Административный регламент), зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращениями ЗАО НИЦ «ИНКОМСИСТЕМ» от 15 ноября 2016 г. № 2/2788 и № 2/2789 приказываю:

• 1. Внести изменения в описание типа на комплексы измерительновычислительные расхода и количества жидкостей и газов «АБАК+», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 52866-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 50135 «Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 52866-13, в связи с внесением изменений в методику поверки.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или и

  :нжйвидуальному предпринимателю. Л

  подлинник электронного документа, подписанного ЭП,

  4. Контроль за исполя                                   з i собой.

  ^л                            Федеральное агентство по техническому регулированию и

СТЯ Л НИЯ О С: РГИФИКАИ.

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергее Действителен: с 17.11.2016 до 17.11.

_

и ввей*"”" i_s

связей

С.С.Голубев

Заместитель Руководителя Федерального агентства

Изменения в описание типа на комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+»

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» (далее - ИВК) предназначены для измерений и преобразований сигналов измерительных преобразователей в значения измеряемых параметров и вычисления расхода, массы, объема нефти, нефтепродуктов, жидких углеводородных сред, однофазных и однородных по физическим свойствам жидкостей, объемного расхода (объема) газа при стандартных условиях (температура 20 °C, абсолютное давление 0,101325 МПа).

Описание средства измерений

Принцип действия ИВК заключается в измерении и преобразовании входных сигналов, поступающих от измерительных преобразователей расхода (вихревых, турбинных, ротационных, ультразвуковых, кориолисовых (массовых)), давления, разности давлений, температуры, входных сигналов термоэлектрических преобразователей по ГОСТ 6616-94 и термометров сопротивления по ГОСТ 6651-2009 (для ИВК ИнКС.425210.002), частотных измерительных сигналов от измерительных преобразователей плотности.

ИВК состоит из встроенных в корпус процессора со встроенными сопроцессорами, дисплея и клавиатуры.

ИВК выпускается в трех вариантах исполнения в зависимости от набора функций и количества измерительных каналов:   ИнКС.425210.001,   ИнКС.425210.002 и

ИнКС.425210.003. ИВК исполнения ИнКС.425210.001 позволяет вести учет расхода и количества жидкостей и газов не более чем по трем измерительным линиям, ИВК исполнения ИнКС.425210.002 - не более чем по шести, ИВК исполнения ИнКС.425210.003 -не более чем по двенадцати.

В ИВК исполнения ИнКС.425210.003 предусмотрена также возможность реализации алгоритмов управления технологическим процессом.

ИВК может иметь цифровые порты связи RS232/RS485, USB, интерфейс связи Ethernet (10/100BaseT), счетчики импульсных входов, модули ввода/вывода аналоговых и частотных сигналов с поддержкой механизма горячей замены.

ИВК обеспечивают выполнение следующих функций:

• - измерение и преобразование аналоговых сигналов силы постоянного тока, напряжения, термометров сопротивления типа PtlOO по ГОСТ 6651-2009, термоэлектрических преобразователей по ГОСТ 6616-94, импульсных, частотных сигналов, а также дискретных и цифровых (HART) сигналов;

• - воспроизведение аналоговых сигналов сигналы силы постоянного тока и напряжения;

• - вычисление расхода и количества жидкостей и газов методом переменного перепада давления с использованием стандартных сужающих устройств в соответствии с ГОСТ 8.586.2-2005, ГОСТ 8.586.4-2005, ГОСТ 8.586.5-2005;

• - вычисление расхода и количества жидкостей и газов методом переменного перепада давления с использованием осредняющих напорных трубок в соответствии с МИ 2667-2011;

• - приведении объемного расхода (объема) природного газа и попутного нефтяного газа (далее - ПНГ) при рабочих условиях к стандартным условиям в соответствии ГОСТ Р 8.740-2011;

• - вычисление физических свойств природного газа в соответствии с ГОСТ 30319.1-96, ГОСТ 30319.3-96 и коэффициента сжимаемости природного газа по уравнениям состояния AGA8-92DC и ВНИЦ СМВ, модифицированному методу NX-19 мод., модифицированному уравнению состояния GERG-91 мод. в соответствии с ГОСТ 30319.2-96;

• - вычисление теплоты сгорания, относительной плотности, числа Воббе и энергосодержания природного газа в соответствии с ГОСТ 31369-2008;

• - вычисление плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости ПНГ в соответствии с ГСССД MP 113-03;

• - вычисление плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости умеренно-сжатых газовых смесей в соответствии с методикой ГСССД МР 118-05;

• - вычисление массового расхода (массы) нефти и нефтепродуктов в соответствии с ГОСТ Р 8.595-2004 (прямой и косвенный методы динамических измерений);

• - вычисления массового расхода (массы) однофазных и однородных по физическим свойствам жидкостей и газов по результатам измерений кориолисовыми (массовыми) измерительными преобразователями расхода;

• - определение температуры точки росы природного газа по воде согласно ГОСТ Р 53763-2009;

• - хранение архивов измеренных и расчетных параметров, ведение журналов событий и нештатных ситуаций;

• - сигнализация при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в работе ИВК;

• - управление трубопоршневыми поверочными установками, компакт-пруверами;

• - печать данных на подключенный принтер;

• - выполнения функций аналитического контроллера для хроматографа;

• - передача информации в системы более высокого уровня.

Общий вид ИВК и схема пломбировки представлены на рисунках 1,2 и 3.

G Э EJ

■

7

Место пломбировки

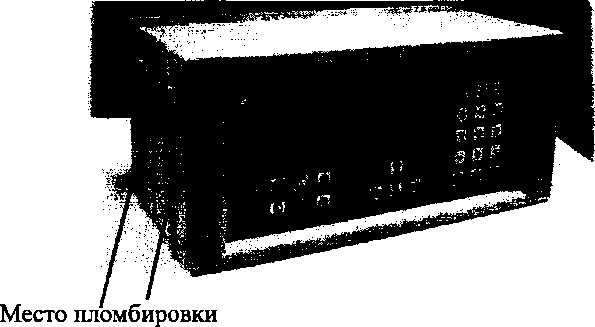

Рисунок 1 - Общий вид ИВК исполнения ИнКС.425210.001

Рисунок 2 - Общий вид ИВК исполнения ИнКС.425210.002

Рисунок 2 - Общий вид ИВК исполнения ИнКС.425210.003

Программное обеспечение

Программное обеспечение (далее - ПО) ИВК обеспечивает реализацию функций ИВК.

ПО ИВК защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем систем идентификации пользователя с помощью логина и пароля и пломбировки корпуса ИВК.

Соответствие ИВК утвержденному типу осуществляется путем контроля идентификационного наименования, номера версии (идентификационного номера) и цифрового идентификатора ПО, отображаемых на дисплее ИВК.

Уровень защиты ПО и измерительной информации - высокий по Р 50.2.077-2014. Идентификационные данные ПО ИВК представлены в таблицах 1, 2 и 3.

Таблица 1 - Идентификационные данные ПО ИВК исполнения ИнКС.425210.001

Таблица 2 - Идентификационные данные ПО ИВК исполнения ИнКС.425210.002

Алгоритм вычисления цифрового идентификатора ПО CRC32

Таблица 3 - Идентификационные данные ПО ИВК исполнения ИнКС.425210.003

Метрологические и технические характеристики

Метрологические и технические характеристики ИВК представлены в таблицах 4, 5, 6.

Таблица 4 - Метрологические и технические характеристики ИВК исполнения ИнКС.425210.001

Таблица 5 - Метрологические и технические характеристики ИВК исполнения

ИнКС.425210.002

Таблица 6 - Метрологические и технические характеристики ИВК исполнения ИнКС.425210.003

Таблица 7 - Условия эксплуатации ИВК

Знак утверждения типа

наносится на корпус ИВК методом шелкографии и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Комплектность ИВК представлена в таблице 8. Таблица 8 - Комплектность ИВК

Поверка

осуществляется по документу МП 17-30138-2012 «Инструкция. Государственная система обеспечения единства измерений. Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+». Методика поверки» (с изменением № 1), утвержденному ООО «СТП» 01 сентября 2016 г.

Основные средства поверки:

-калибратор многофункциональный MC5-R (регистрационный номер 22237-08): диапазон воспроизведения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности воспроизведения ±(0,02 % показания + 1 мкА); диапазон измерения силы постоянного тока ±100 мА, пределы допускаемой основной погрешности измерения ±(0,02 % показания +1,5 мкА); диапазон воспроизведения напряжения постоянного тока от минус 2,5 до 10 В, пределы допускаемой основной погрешности воспроизведения ±(0,02% показания +0,1 мВ); диапазон измерения напряжения постоянного тока ±30 В, пределы допускаемой основной погрешности измерения ±(0,02 % показания +0,25 мВ); диапазон воспроизведения последовательности импульсов от 0 до 9999999 импульсов (амплитуда сигнала от 0 до 10 В, погрешность ±(0,2 В + 5 % от установленного значения); диапазон воспроизведения частотных сигналов прямоугольной формы от 0,0028 Гц до 50 кГц, пределы допускаемой основной относительной погрешности воспроизведения ±0,01 %; воспроизведение сигналов термопреобразователей сопротивления 1 ООП (Pt 100) в диапазоне температур от минус 200 до плюс 850 °C, пределы допускаемой основной погрешности воспроизведения в диапазоне температур от минус 200 до 0 °C ±0,1 °C, от 0 до плюс 850 °C ±(0,1°С   +   0,025 % показания); воспроизведение сигналов преобразователей

термоэлектрических типа К в диапазоне температур от минус 270 до плюс 1372 °C, пределы допускаемой основной погрешности воспроизведения в диапазоне температур от минус 270 до минус 200 °C ±(4 мкВ + 0,02 % показания мкВ), от минус 200 до 0 °C ±(0,1 °C + 0,1 % показания °C), от 0 до плюс 1000 °C ±(0,1°С + 0,02 % показания °C), от плюс 1000 до плюс 1372 °C ±0,03 % показания °C; воспроизведение сигналов преобразователей термоэлектрических типа Е в диапазоне температур от минус 270 до плюс 1000 °C, пределы допускаемой основной погрешности воспроизведения в диапазоне температур от минус 270 до минус 200 °C ±(4 мкВ + 0,02 % показания мкВ), от минус 200 до 0 °C ±(0,07 °C + 0,08 % показания °C), от 0 до плюс 600 °C ±(0,07 °C + 0,02 % показания °C), от плюс 600 до плюс 1000 °C ±0,03 % показания °C; воспроизведение сигналов преобразователей термоэлектрических типа Т в диапазоне температур от минус 270 до плюс 400 °C, пределы допускаемой основной погрешности воспроизведения в диапазоне температур от минус 270 до минус 250 °C ±(4 мкВ + 0,02 % показания мкВ), от минус 250 до минус 200 °C ±0,7 °C, от минус 200 до 0 °C +(0,1 °C + 0,1 % показания °C), от 0 до плюс 400 °C +(0,1 °C + 0,01 % показания °C); воспроизведение сигналов преобразователей термоэлектрических типа J в диапазоне температур от минус 210 до плюс 1200 °C, пределы допускаемой основной погрешности воспроизведения в диапазоне температур от минус 210 до минус 200 °C +(4 мкВ + 0,02 % показания мкВ), от минус 200 до 0 °C ±(0,08°С + 0,07 % показания °C), от 0 до плюс 1200 °C ±(0,08 °C + 0,02 % показания °C);

- калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) (регистрационный номер 52489-13): диапазон воспроизведения частотных электрических сигналов от 0,5 до 5 Гц, пределы допускаемой основной погрешности воспроизведения частотных электрических сигналов ±(0,002 % измеренной величины + 0,00002 Гц).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ИВК с требуемой точностью.

Знак поверки ИВК наносится на свидетельство о поверке ИВК.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным расхода и количества жидкостей и газов «АБАК+» ГОСТ 2939-63 Газы. Условия для определения объема

ГОСТ 30319.0-96 Газ природный. Методы расчета физических свойств. Общие положения

ГОСТ 30319.1-96 Газ природный. Методы расчета физических свойств. Определение физических свойств природного газа, его компонентов и продуктов его переработки

ГОСТ 30319.2-96  Г аз  природный.  Методы  расчета  физических  свойств.

Определение коэффициента сжимаемости

ГОСТ 30319.3-96  Газ  природный.  Методы  расчета  физических  свойств.

Определение физических свойств по уравнению состояния

ГОСТ 31369-2008 Г аз природный. Вычисление теплоты сгорания, плотности, относительной плотности и числа Воббе на основе компонентного состава

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ 8.586.1-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования

ГОСТ 8.586.2-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования

ГОСТ 8.586.4-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 4. Трубы Вентури. Технические требования

ГОСТ 8.586.5-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

ГОСТР 8.615-2005 ГСИ. Измерения количества извлекаемых из недр нефти и нефтяного газа. Общие метрологические и технические требования

ГОСТ Р 8.733-2011 ГСИ. Системы измерений количества и параметров свободного нефтяного газа. Общие метрологические и технические требования

ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков

ГОСТР 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

ГОСТ Р 53763-2009 Газы горючие природные. Определение температуры точки росы

Изготовитель

Закрытое акционерное общество Научно-инженерный центр «ИНКОМСИСТЕМ» (ЗАО НИЦ «ИНКОМСИСТЕМ»)

ИНН 1660002574

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. Пионерская, 17 Адрес: 420095, Республика Татарстан, г. Казань, ул. Восстания, 100, корп.13 Телефон: (843) 212-50-10, факс: (843) 212-50-20

Web-сайт: http://incomsystem.ru

E-mail: marketing@incomsystem.ru

Испытательный центр

Республика Татарстан, 420034, г. Казань, ул. Декабристов, д.81

Телефон:(843)214-20-98, Факс: (843)227-40-10

E-mail: office@ooostp.ru, http://www.ooostp.ru

Аттестат аккредитации ГЦИ СИ ООО «СТП» по проведению испытаний средств измерений в целях утверждения типа№ 30138-09 от 06.11.2009 г.
