МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
14 июля 2021 г.
№ 1328
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнрш£ло±аошад£ш-ц|шказа-аоаадшма собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
А.П.Шалаев
Руководитель
Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C
Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
\_____—_____
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» июля 2021 г. № 1328
Лист № 1
Всего листов 12
Регистрационный № 43618-15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа ультразвуковые ГУВР-011
Назначение средства измеренийСчетчики газа ультразвуковые ГУВР-011 предназначены для измерения в рабочих условиях объемного расхода, объема газа, транспортируемых по трубопроводам круглого сечения.
Описание средства измеренийПринцип действия счетчиков газа ультразвуковых ГУВР-011 (далее - счетчики) основан на измерении разности времени распространения акустических волн, излучаемых электроакустическими преобразователями, по направлению потока газа в трубопроводе и против него. При движении газа происходит изменение времени распространения ультразвукового сигнала между преобразователями электроакустическими (далее - ПЭА). Разность времени распространения ультразвукового сигнала по потоку газа и против него пропорциональна скорости потока и, следовательно, объемному расходу газа. При многолучевом зондировании измерения по каналам выполняются поочередно в режиме разделения времени. На получение одной пары оценок текущего расхода затрачивается время менее 1 с. Объем газа вычисляется интегрированием секундных расходов.
Счетчики выпускаются в двух модификациях: А2 (исполнения 310, 311), А4 (исполнение 312), которые отличаются техническими характеристиками, конструкцией корпуса электронного блока (далее - БЭ) и наличием или отсутствием врезной секции (далее - ВС).
БЭ счетчиков модификации А2 исполнения 310 имеют БЭ (с жидкокристаллическим дисплеем или без него), выполненные в прямоугольном герметичном корпусе (рис.1а). БЭ счетчиков модификации А2 исполнения 311 и модификации А4 исполнения 312 имеют исполнение в цилиндрическом герметическом корпусе с ЖКИ или без ЖКИ (в соответствии с заказам) (рис.1б).
![Приказ Росстандарта №1328 от 14.07.2021, https://oei-analitika.ru](../kurilka/orders_html/1626682864100_files/1626682864100-1.jpg)

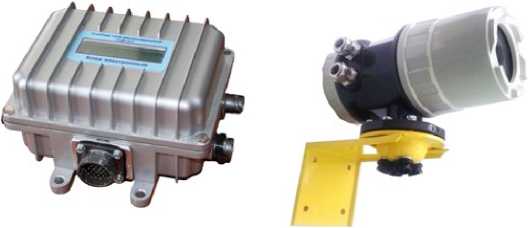

а) БЭ счетчика модификации б) БЭ счетчика модификации А2 исполнения 310 А2 исполнения 311 с
![Приказ Росстандарта №1328 от 14.07.2021, https://oei-analitika.ru](../kurilka/orders_html/1626682864100_files/1626682864100-2.jpg)
в) БЭ счетчика модификации
А2 исполнения 311 с ВС и
врезными ПЭА
модификации А4
исполнения 312
Рисунок 1 - Общий вид блока электронного
Конструктивно счетчики могут состоять из двух или трех составных частей:
-
- одной или двух пар ПЭА или ВС с вмонтированными в нее ПЭА;
-
- БЭ ( в соответствии с заказом) с ЖКИ или без ЖКИ;
-
- блока питания и связи (далее - БПС) (рис.2а).
Счетчики комплектуются ПЭА для рабочих давлений 1,6; 6,3; 10 или 16 МПа, которые располагаются во ВС или в измерительных участках трубопроводов (рис.2б, рис.2в, рис.2г).
С выхода БЭ результаты измерений могут быть переданы на внешние регистрирующие приборы в виде частоты следования импульсов, унифицированных сигналов постоянного тока и через интерфейсы RS232 и RS485. Длина линии связи: для RS-232 - до 25 м; для RS-485 - до 1200 м.
Счетчики могут применяться с корректорами, обеспечивающими приведение измеренного объема газа к стандартным условиям.
Счетчики могут применяться в измерительных системах с дублированием вычислительных устройств.

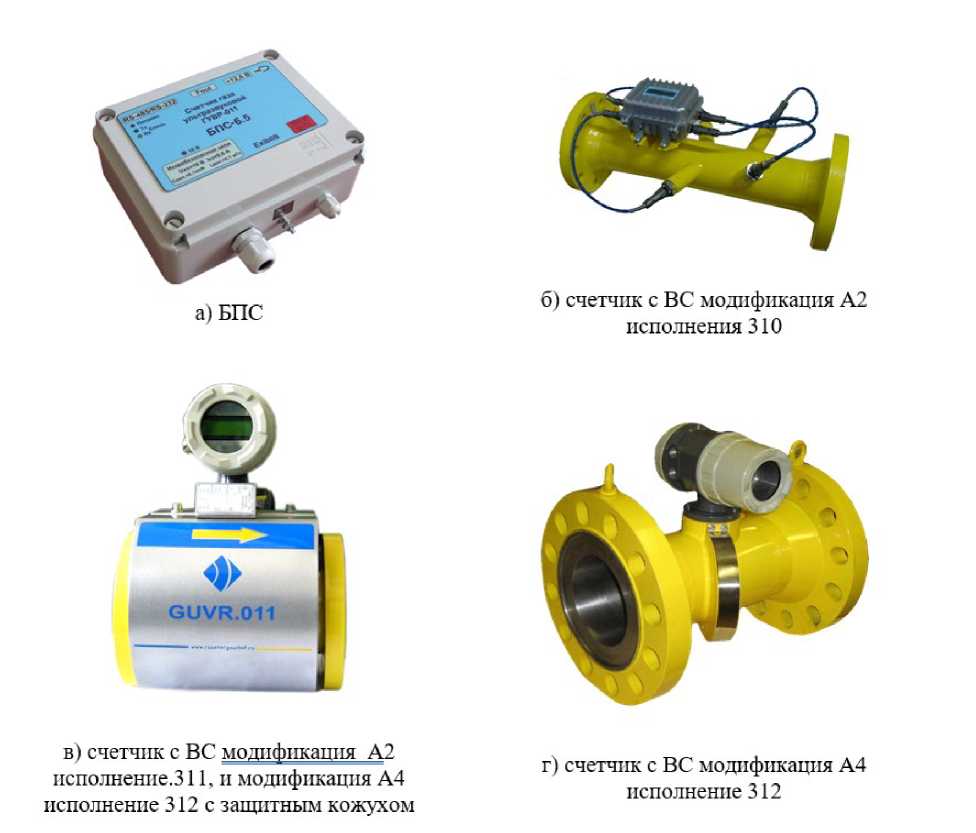

![Приказ Росстандарта №1328 от 14.07.2021, https://oei-analitika.ru](../kurilka/orders_html/1626682864100_files/1626682864100-3.jpg)
GUVR.011
в) счетчик с ВС модификация А2 псполнение.З11, и модификация А4 исполнение 312 с защитным кожухом
г) счетчик с ВС модификация А4 исполнение 312
б) счетчик с ВС модификация А2 исполнения 310
Рисунок 2 - Общий вид счетчиков и БПС
Конструкция счетчиков обеспечивает возможность передачи результатов измерений и служебной информации во внешнее устройство отображения и управления (далее - ВУУО) по стандартным интерфейсам.
Счетчики фиксируют значения накопленного объема, а также периоды нерабочего состояния, накапливаясь их возрастающим итогом, и сохраняются в энергонезависимой памяти.
Счетчики газа ультразвуковые ГУВР-011 пломбируются в местах, указанных на рисунке 3.

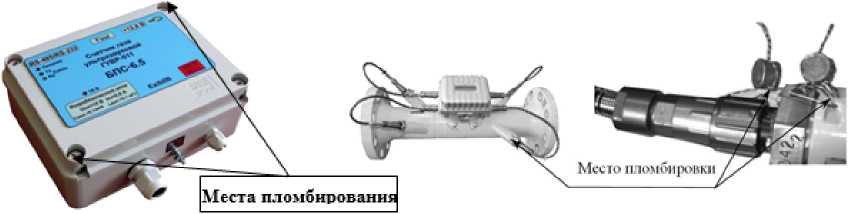

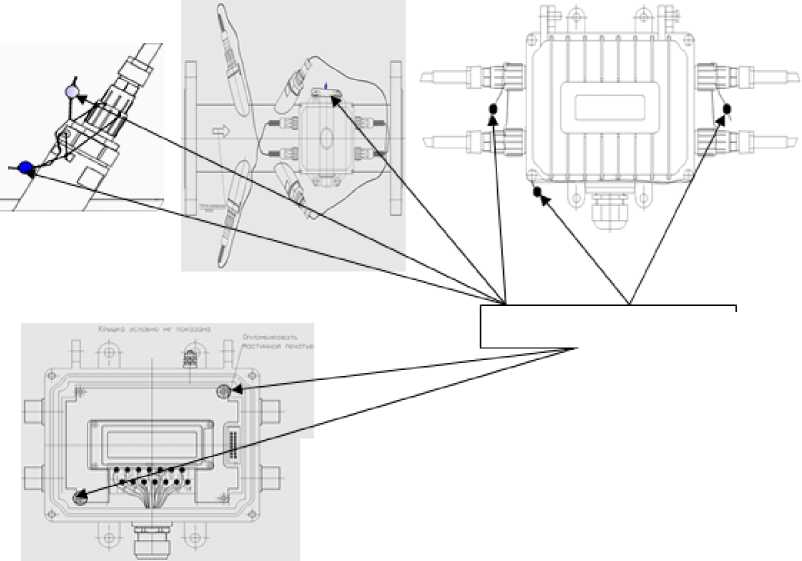

![Приказ Росстандарта №1328 от 14.07.2021, https://oei-analitika.ru](../kurilka/orders_html/1626682864100_files/1626682864100-4.jpg)
ч _ б) место пломоирования подключения ПЭА
а) места пломбирования Ы1С , . _
модификации А2 исполнения 310

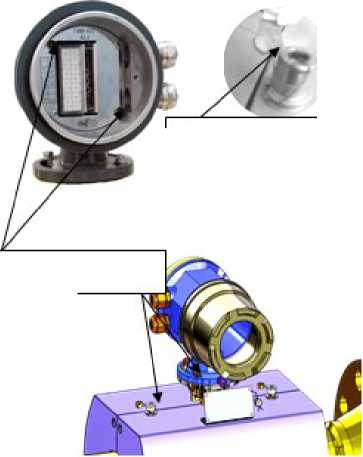

![Приказ Росстандарта №1328 от 14.07.2021, https://oei-analitika.ru](../kurilka/orders_html/1626682864100_files/1626682864100-5.jpg)
Места пломбирования
в) места пломбирования защитной панели, корпуса БЭ и разъемных соединителей сигнальных кабелей со стороны БЭ счетчика модификации А2 исполнения 310
с*
![Приказ Росстандарта №1328 от 14.07.2021, https://oei-analitika.ru](../kurilka/orders_html/1626682864100_files/1626682864100-6.jpg)
Места пломбирования

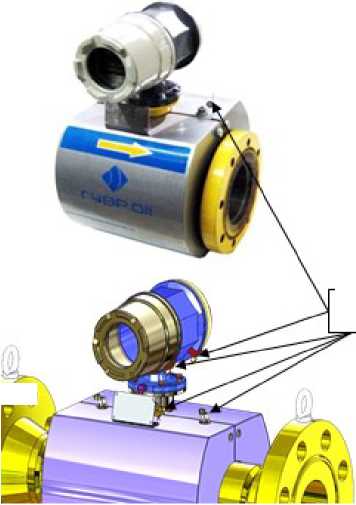

![Приказ Росстандарта №1328 от 14.07.2021, https://oei-analitika.ru](../kurilka/orders_html/1626682864100_files/1626682864100-7.jpg)
Места пломбирования винтов. соединяющих две части кожуха

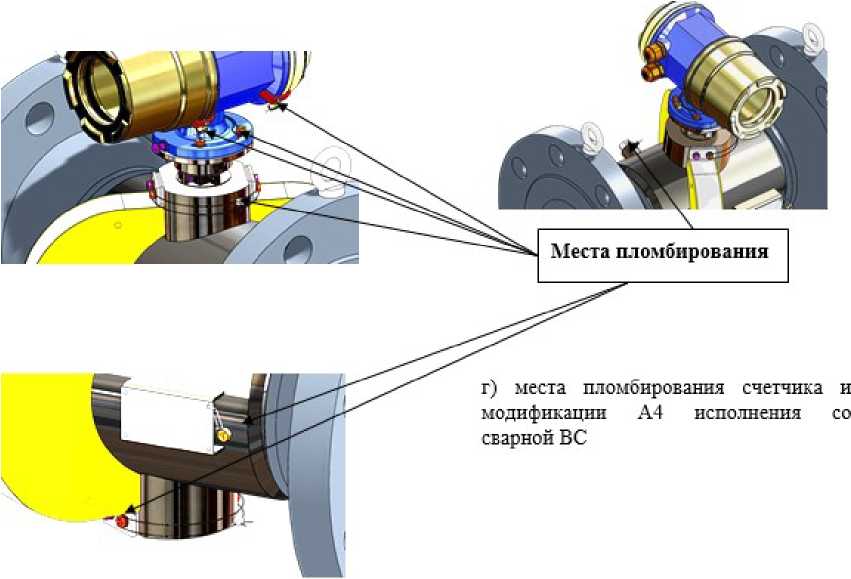

г) места пломбирования корпуса БЭ и разъемных соединений счетчика модификации А2
исполнения 311 и модификации А4 исполнения 312 с защитным кожухом
![Приказ Росстандарта №1328 от 14.07.2021, https://oei-analitika.ru](../kurilka/orders_html/1626682864100_files/1626682864100-8.jpg)
![Приказ Росстандарта №1328 от 14.07.2021, https://oei-analitika.ru](../kurilka/orders_html/1626682864100_files/1626682864100-9.jpg)

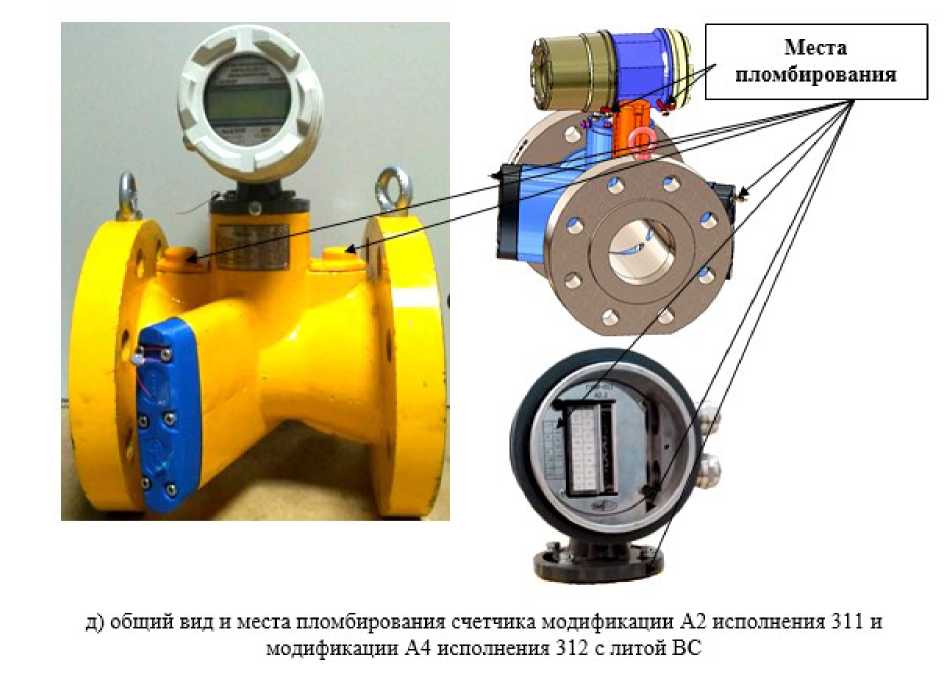

д) общий вид в места пломбирования счетчика модификации А2 исполнения ЗИ Й модификации А4 исполнения 312 с питой ВС
Места
пломбирования
Рисунок 3 - Места пломбирования счетчиков
Программное обеспечениеПрограммное обеспечение нижнего уровня (далее - ПО) счетчиков является встроенным.
Дополнительно (в зависимости от заказа) поставляется ПО верхнего уровня (внешнее ПО счетчиков), предназначенное для удобства диагностики и конфигурирования, а также отображения информации о состоянии счетчиков, параметрах настройки и результатах измерений.
ПО нижнего уровня счетчиков предназначено для вычисления объема и объемного расхода, а также для управления устройствами ввода-вывода информации счетчиков, фиксирования времени простоя, создания в энергозависимой памяти архивных записей об объемных расходах за отчетные интервалы времени (часы, сутки). ПО нижнего уровня осуществляет обработку результатов измерений и формирования архива полученной информации с привязкой к меткам времени во внутренней энергонезависимой памяти счетчика, а также возможность ее отображения (в том числе архивов) на дисплее счетчика и вывода на печать через интерфейс.
Считывание кода счетчика с целью его изменения невозможно, потому что программирование происходит с установленным признаком «защита от считывания». Защита данных, влияющих на метрологические характеристики, реализована конструктивно (переключателем защиты от вмешательства в метрологически значимые параметры) и с помощью защиты паролем (не менее трех уровней доступа с логинами). Все действия оператора фиксируются в архиве вмешательств, расположенном во внутренней энергонезависимой памяти счетчика.
Уровень защиты ПО счетчиков - высокий.
На плате БЭ расположен переключатель, предназначенный для защиты конфигурации счетчика от перезаписи, который представлен на рисунке 4.
![Приказ Росстандарта №1328 от 14.07.2021, https://oei-analitika.ru](../kurilka/orders_html/1626682864100_files/1626682864100-10.jpg)

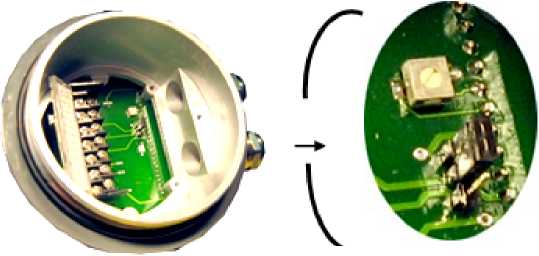

а) расположение переключателя защиты конфигурации счетчика для модификации А2 исполнения 310
![Приказ Росстандарта №1328 от 14.07.2021, https://oei-analitika.ru](../kurilka/orders_html/1626682864100_files/1626682864100-11.jpg)
Защита конфигурации включена
61 расположение переключателя защиты конфигурации счетчика для модификации А2 исполнения 311
Защита конфигурации отключена
![Приказ Росстандарта №1328 от 14.07.2021, https://oei-analitika.ru](../kurilka/orders_html/1626682864100_files/1626682864100-12.jpg)
Защита конфигурации включена

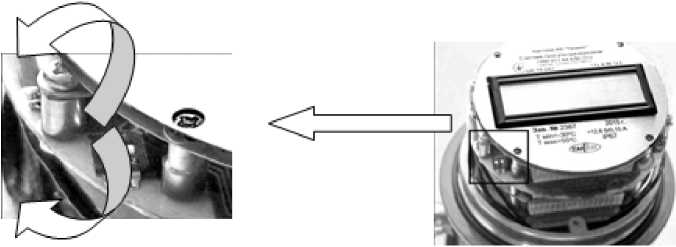

в) расположение переключателя защиты конфигурации счетчика для
модификации А4 исполнения 312
Рисунок 4 - Расположение переключателя защиты Идентификационные данные ПО приведены в таблице 1.
Таблица 1- Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
ГУВР-011 А2 | |
ПО верхнего уровня | |
Идентификационное наименование ПО |
RService 4ML |
Номер версии (идентификационный номер) ПО |
V4 |
Цифровой идентификатор (контрольная сумма) |
- |
Алгоритм вычисления цифрового идентификатора |
СRС16 |
ПО нижнего уровня | |
Идентификационное наименование ПО |
GUVR-011V4 |
Номер версии (идентификационный номер) ПО |
V4 |
Цифровой идентификатор (контрольная сумма) |
F021 |
Алгоритм вычисления цифрового идентификатора |
СRС16 |
ГУВР-011 А4 | |
ПО верхнего уровня | |
Идентификационное наименование ПО |
RService7X8TGSQ |
Номер версии (идентификационный номер) ПО |
1 |
Цифровой идентификатор (контрольная сумма) |
- |
Алгоритм вычисления цифрового идентификатора |
СRС16 |
ПО нижнего уровня | |
Идентификационное наименование ПО |
ГУВР-011 7х8 |
Номер версии (идентификационный номер) ПО |
1 |
Цифровой идентификатор (контрольная сумма) |
6С4С |
Алгоритм вычисления цифрового идентификатора |
СRС16 |
Основные метрологические и технические характеристики представлены в таблицах 2 - 6
Таблица 2 - Основные метрологические характеристики счетчиков газа ультразвуковых ГУВР-011
Наименование характеристики |
Значение | ||
ГУВР-011 А2 |
ГУВР-011 А4 | ||
1 |
2 |
3 | |
Диапазон измерений объемного расхода газа в |
от 1,0 до 135000,0 в |
от 4,0 до 40000,0 в | |
рабочих условиях, м3/ч |
зависимости от |
зависимости от | |
исполнения |
исполнения счетчика | ||
счетчика и |
и номинального | ||
номинального |
диаметра DN | ||
диаметра DN | |||
Пределы максимально допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях, %: | |||
• для счетчика с врезной секцией | |||
Qt < Q < Qmax |
± 1,0 |
± 0,5 | |
Qmin < Q < Qt |
± 2,0 |
± 1,0 | |
• для счетчика без врезной секцией с двумя | |||
парами ПЭА |
- | ||
Qt < Q < Qmax |
± 2,0 |
- | |
Qmin < Q < Qt |
± 4,0 | ||
• для счетчика без врезной секцией с одной | |||
парой ПЭА | |||
Qt < Q < Qmax |
± 3,0 |
- | |
Qmin < Q < Qt |
± 5,0 |
- | |
• имитационным методом поверки | |||
для счетчика с врезной секцией |
- | ||
Qt < Q < Qmax |
± 1,5 |
- | |
Qmin < Q < Qt |
± 3,0 | ||
• имитационным методом (методом «сухой | |||
калибровки») поверки | |||
Qt < Q < Qmax |
± 0,75 | ||
Qmin < Q < Qt |
± 1,5 | ||
Рабочий диапазон температуры газа, °С |
от |
55 до + 70 | |
Рабочий диапазон избыточного давления газа, |
от 0 (атмосферного давления) до 1,6; 6,3; | ||
МПа |
10 или 16 в зависимости от исполнения | ||
Диапазон скоростей измеряемого газа, м/с | |||
• для счетчика без врезной секцией |
от 0,15 до 25,0 |
- | |
• для счетчика с врезной секцией |
от 0,15 до 40,0 |
от 0,15 до 40,0 |
Таблица 3- Основные технические характеристики счетчиков газа ультразвуковых ГУВР-011
Наименование характеристики |
Значение | |||
ГУВР-011 А2 |
ГУВР-011 А4 | |||
1 |
2 |
3 | ||
Габаритные размеры составных частей счетчиков( ДлинахШиринахВысота), мм, не более | ||||
Блок электронный (БЭ): - для счетчиков исполнения 310 |
178 х 165 х 95 216 х 148 х 140 |
216 х 148 х 140 | ||
- для счетчиков исполнения 311 | ||||
Блок питания и связи (БПС) |
205 х 200 х 88 | |||
Преобразователь электроакустический врезной |
037 х 95 | |||
Масса составных частей счетчиков, кг | ||||
Блок электронный: |
2,5 | |||
- для счетчиков исполнения 310 |
1,3 | |||
- для счетчиков исполнения 311 |
2,5 | |||
Блок питания и связи |
2,5 | |||
Интерфейсные порты |
RS-232, RS-485, MоdBus RTU | |||
Количество интерфейсных портов |
2 |
3 | ||
Количество выходов импульсных сигналов |
2 |
5 | ||
Степень защиты корпусов составных частей счетчиков по ГОСТ 14254-2015: | ||||
- БПС |
IP56 | |||
- ПЭА, БЭ |
IP67 | |||
Характеристики электропитания блока электронного: | ||||
• напряжение постоянного тока, В |
от 10,8 до 16 | |||
• ток потребления, А, не более |
0,1 | |||
Характеристика электропитания блока питания | ||||
и связи | ||||
• напряжение переменного тока, В |
от 187 до 242 | |||
• частота сети переменного тока, Гц |
50±1 | |||
• потребляемая мощность, не более, Вт |
6 |
2 | ||
Средняя наработка на отказ, не менее, ч |
100000 | |||
Средний срок службы, не менее, лет |
15 | |||
Условия эксплуатации: | ||||
• для врезных ПЭА: | ||||
o температура окружающего воздуха |
от - 55°С до + 70 °С; | |||
o верхнее значение относительной влажности |
97 % при 30 ° |
С и более низких | ||
температурах с конденсацией влаги. |
o температура окружающего воздуха и o верхнее значение относительной влажности o атмосферное давление
o температура окружающего воздуха для БЭ при отсутствии ЖКИ
o верхнее значение относительной влажности o атмосферное давление |
от - 40°С до + 55 °С; 80 % при 30 °С и более низких температурах без конденсации влаги; от 84,0 до 106,7 кПа (от 630 до 800 мм рт.ст.). от - 40 °С до + 55 °С (по специальному заказу от - 55 °С до + 55 °С); от - 30 °С до + 55 °С; 95 % (при наличии ЖКИ) и 97 % (при отсутствии ЖКИ) при 30°С и более низких температурах с конденсацией влаги; от 84,0 до 106,7 кПа (от 630 до 800 мм рт.ст.). |
Таблица 4 - Значение объемного расхода для счетчиков модификации А2
DN |
Обозначение типоразмера |
Значение объемного расхода, м3/час |
Цена импульса ВЧ, имп./м3 | |||
Порог чувствительности, Qst |
Минималь ный, Qmin |
Переход -ной, Qt |
Максималь ный, Qmax | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
50 |
G100 |
0,7 |
1,0 |
11,0 |
160,0 |
20 000 |
80 |
G250 |
1,9 |
2,7 |
27,0 |
400,0 |
5 000 |
100 |
G400 |
3,0 |
4,0 |
42,0 |
650,0 |
5 000 |
150 |
G1000 |
6,8 |
10,0 |
95,0 |
1600,0 |
2 000 |
200 |
G1600 |
12,0 |
17,0 |
170,0 |
2500,0 |
1 000 |
250 |
G2500 |
19,0 |
26,0 |
260,0 |
4000,0 |
500 |
300 |
G4000 |
27,0 |
38,0 |
380,0 |
6500,0 |
500 |
350 |
G4000E |
38,0 |
54,0 |
540,0 |
8500,0 |
500 |
400 |
G6500 |
48,0 |
67,0 |
670,0 |
10000,0 |
200 |
450 |
G6500E |
60,0 |
85,0 |
850,0 |
13500,0 |
200 |
500 |
G10000 |
70,0 |
100,0 |
1000,0 |
16000,0 |
200 |
600 |
G16000 |
112,0 |
160,0 |
1600,0 |
25000,0 |
100 |
700 |
G16000E |
140,0 |
200,0 |
2000,0 |
32000,0 |
100 |
800 |
G25000 |
175,0 |
250,0 |
2500,0 |
40000,0 |
50 |
1000 |
G40000 |
280,0 |
400,0 |
4000,0 |
65000,0 |
50 |
1200 |
G65000 |
470,0 |
670,0 |
6700,0 |
100000,0 |
20 |
1400 |
G65000E |
700,0 |
850,0 |
8500,0 |
135000,0 |
20 |
Примечание: При внутреннем диаметре ВС:
-
- для DN50 более 50 мм 10000 импульсов соответствует объему 1 м3;
-
- для DN350 более 350 мм 200 импульсов соответствует объему 1 м3;
-
- для DN500 более 500 мм 100 импульсов соответствует объему 1 м3;
-
- для DN700 более 700 мм 50 импульсов соответствует объему 1 м3.
Таблица 5 - Значение объемного расхода для счетчиков модификации А4
DN |
Обозначение типоразмера |
Значение объемного расхода, м3/час |
Цена импульса ВЧ, имп./м3 | |||
Порог чувствитель -ности, Qst |
Минималь ный, Qmin |
Переходной, Qt |
Максималь ный, Qmax | |||
100 |
G650 |
2,8 |
4,0 |
40,0 |
1000,0 |
5000 |
150 |
G1600 |
7,0 |
10,0 |
100,0 |
2500,0 |
2000 |
200 |
G2500 |
12,0 |
17,0 |
160,0 |
4000,0 |
1000 |
250 |
G4000 |
19,0 |
26,0 |
240,0 |
6500,0 |
500 |
300 |
G6500 |
27,0 |
40,0 |
325,0 |
10000,0 |
500 |
350 |
G6500E |
38,0 |
54,0 |
420,0 |
13500,0 |
500 |
400 |
G10000 |
47,0 |
67,0 |
550,0 |
16000,0 |
200 |
450 |
G10000E |
62,0 |
88,0 |
700,0 |
22000,0 |
200 |
500 |
G16000 |
70,0 |
100,0 |
800,0 |
25000,0 |
200 |
600 |
G25000 |
112,0 |
160,0 |
1250,0 |
40000,0 |
100 |
Примечание: При внутреннем диаметре ВС:
-
- для DN350 более 350 мм 200 импульсов соответствует объему 1 м3;
-
- для DN500 более 500 мм 100 импульсов соответствует объему 1 м3.
Счетчики с врезными ПЭА в зависимости от внутреннего диаметра трубопровода D, мм, на котором они смонтированы, должны иметь характеристики, указанные в таблице 6.
Таблица 6 - Нормированные значения Qmin, Qmax, Qst та Qt для счетчиков, укомплектованных врезными ПЭА
Объемный расход |
Значение, м3/час |
минимальный, Qmin |
420 • (D/1000)2 |
переходной, Qt, |
10Qmin |
максимальный, Qmax |
160Qmin |
порог чувствительности, Qst |
Qmin /1,41 |
наносится на счетчик газа ГУВР-011 методом наклейки и титульные листы руководств по эксплуатации и паспорта типографским методом.
Комплектность
Таблица 7 - Комплектность счетчиков ГУВР-011
Наименование |
Обозначение |
Кол-во, шт. |
Счетчик газа ультразвуковой ГУВР-011 |
1 | |
Счетчик газа ультразвуковой ГУВР-011. Руководство по эксплуатации |
1 | |
Счетчик газа ультразвуковой ГУВР-011. Паспорт |
1 | |
Методика поверки |
МП 0188-13-2014 с изменением № 1 |
1 |
Программное обеспечение для работы со счетчиками ГУВР-011 |
1 |
ГОСТ 8.611-2013 Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода.
Государственная система обеспечения единства измерений. Методика измерений расхода и количество газа измерительными комплексами на основе счетчиков ультразвуковых ГУВР-011, утверждена ГЦИ СИ ФГУП «ВНИИР» 15 апреля 2016 года. Ф.Р.1.29.2016.23503
Нормативные и технические документы, устанавливающие требования к счетчикам газа ультразвуковым ГУВР-011Приказ Росстандарта от 29.12.2018 №2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
ТУ 4213-227-83603664-2018 «Счетчики газа ультразвуковые ГУВР-011. Технические условия».
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «14» июля 2021 г. № 1328
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1. |
Счетчики газа ультразвуковые |
ГУВР-011 |
43618-15 |
Общество с ограниченной ответственностью "Росэнергоучет" (ООО "Росэнергоучет"), г. Белгород |
Общество с ограниченной ответственностью «ПК Энергоучет» (ООО «ПК Энергоучет»), ИНН 3123177998 Адрес: Россия, 308519, Белгородская обл., Белгородский район, пос. Северный, ул. Березовая, д.1/11 |
Общество с ограниченной ответственностью «ПК Энергоучет» (ООО «ПК Энергоучет»), пос. Северный, Белгородская обл. |
