УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «26» сентября 2022 г. № 2359

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПОГЛОЩЕННОЙ ДОЗЫ И МОЩНОСТИ ПОГЛОЩЕННОЙ ДОЗЫ, ЭКВИВАЛЕНТА ДОЗЫ И МОЩНОСТИ ЭКВИВАЛЕНТА ДОЗЫ ФОТОННОГО И ЭЛЕКТРОННОГО ИЗЛУЧЕНИЙ, ПОГЛОЩЕННОЙ ДОЗЫ И МОЩНОСТИ ПОГЛОЩЕННОЙ ДОЗЫ ПРОТОННОГО ИЗЛУЧЕНИЯ

• 1.1. Настоящая Государственная поверочная схема распространяется на средства измерений поглощенной дозы и мощности поглощенной дозы, эквивалента дозы и мощности эквивалента дозы фотонного, электронного и протонного излучений и устанавливает порядок передачи единиц поглощенной дозы - грея (Гр), мощности поглощенной дозы - грея в секунду (Гр/с), эквивалента дозы - зиверта (Зв), и мощности эквивалента дозы - зиверта в секунду (Зв/с) фотонного, электронного и протонного излучений в диапазоне энергий фотонного излучения от 0,015 до 50 МэВ, электронного излучения от 5 до 50 МэВ и протонного излучения от 50 до 1000 МэВ от государственного первичного эталона единиц поглощенной дозы и мощности поглощенной дозы фотонного, электронного и протонного излучений при помощи вторичных эталонов и рабочих эталонов средствам измерений с указанием погрешностей и методов передачи единиц величин.

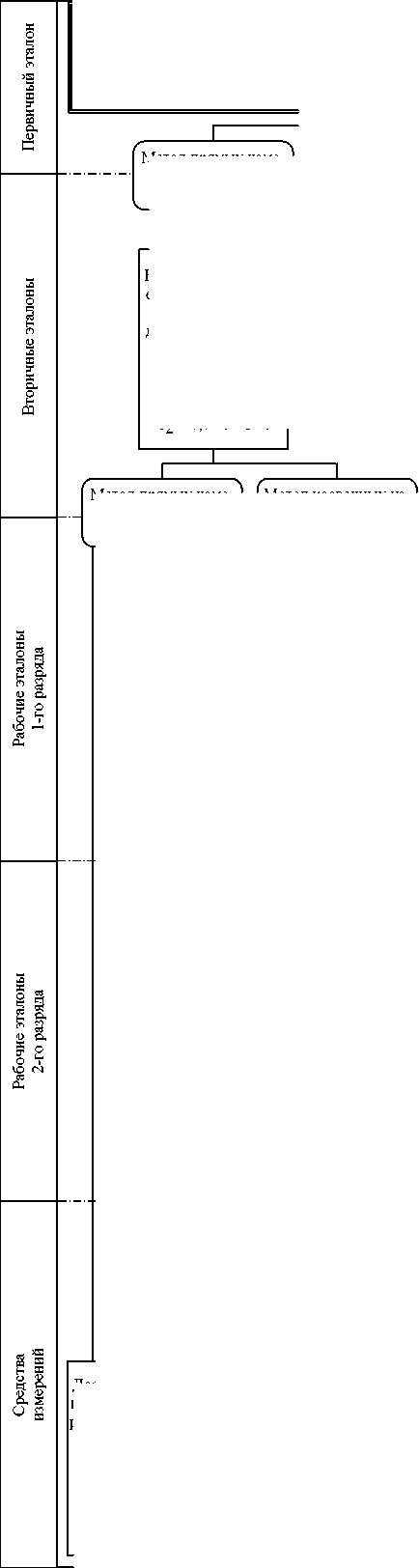

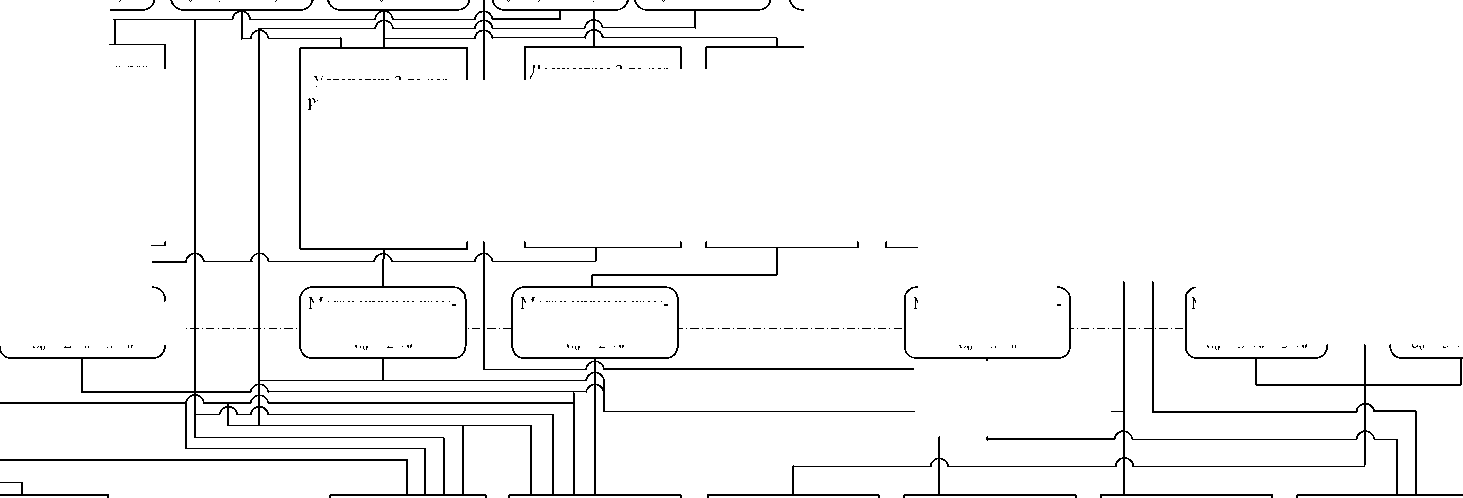

Графическая часть Государственной поверочной схемы для средств измерений поглощенной дозы и мощности поглощенной дозы, эквивалента дозы и мощности эквивалента дозы фотонного и электронного излучений, поглощенной дозы и мощности поглощенной дозы протонного излучения представлена в приложении А.

• 2.1. Сокращения:

ГПЭ - государственный первичный эталон;

ПД - поглощенная доза;

МПД - мощность поглощенной дозы;

НСП - неисключенная систематическая погрешность;

СКО - среднее квадратическое отклонение.

• 2.2. Обозначения:

^S 0 - относительное среднее квадратическое отклонение;

0_О - относительная неисключенная систематическая погрешность;

S_x - суммарное относительное СКО результатов измерений;

uA - стандартная неопределенность, оцененная по типу А; uB - стандартная неопределенность, оцененная по типу B;

д_о - допускаемые значения доверительных границ относительной погрешности рабочих эталонов;

Д_о - пределы допускаемых относительных погрешностей средств измерений.

• 3.1.   Государственный первичный эталон предназначен для

воспроизведения и хранения единиц поглощенной дозы и мощности поглощенной дозы фотонного, электронного и протонного излучений и передачи размера единиц этих величин, а также единиц эквивалента дозы и мощности эквивалента дозы фотонного, электронного и протонного излучений при помощи вторичных эталонов и рабочих эталонов средствам измерений, а также непосредственно средствам измерений.

• 3.2. В основу измерений поглощенной дозы, мощности поглощенной дозы, эквивалента дозы и мощности эквивалента дозы фотонного, электронного и протонного излучений, выполняемых в Российской Федерации, должны быть положены единицы, воспроизводимые указанным государственным эталоном.

• 3.3. Государственный первичный эталон состоит из комплекса следующих технических средств, вспомогательных устройств и специальных инженерных сооружений.

Основное оборудование:

дифференциальный калориметр интегрального теплового потока КТП-2 для фотонного излучения с энергией 1,25 МэВ (гамма-излучения Со-60);

адиабатический калориметр РГЭ-2 для фотонного излучения в диапазоне энергий от 50 кэВ до 50 МэВ и электронного излучения с энергией от 5 МэВ до 50 МэВ;

адиабатический калориметр РГ-1 для фотонного излучения в диапазоне энергий от 15 кэВ до 50 кэВ;

графитовый фантом ГФН-1;

графитовый фантом ГФП-1;

водный фантом ВФН-5;

водный фантом ВФН-2; твердотельный фантом ТФ-1;

компаратор: транспортабельный калориметр КТ-3, универсальный дозиметр ДКС-101 с ионизационными камерами FC65-G, TW 23344;

плоскопараллельная ионизационная камера-монитор TW 34014; экстраполяционная графитовая ионизационная камера в графитовом фантоме ЭГИК-1;

адиабатический калориметр ПТ-1 для воспроизведения единиц поглощенной дозы и мощности поглощенной дозы протонного излучения в диапазоне энергий от 50 МэВ до 250 МэВ;

3D - водный фантом;

поглотитель переменной толщины УПП;

цилиндр Фарадея ЦФ-1;

плоскопараллельная ионизационная камера Bregg peak;

дозиметр Unidos Webline с ионизационными камерами Farmer, Pin point, Advanced Markus, Roos).

Дополнительное оборудование: измерительная и регулирующая аппаратура: нановольтметр Keithley 2182А, источник тока Keithley 6221, система сбора и обработки данных ССД-2, мера сопротивления Р 3030;

нановольтметр Keysight 34420А, трехканальный источник тока Keysight U2723A, комплекс управления калориметрическими измерениями «КУКИ»;

турбомолекулярный откачной пост limvac CDK 180, турбомолекулярный откачной пост Pfeiffer HiCube Eco 80;

персональный компьютер.

Источники ионизирующего излучения:

установка больших мощностей доз УБМД с источником гамма-излучения на основе радионуклида ⁶⁰Со;

ускоритель электронов - микротрон;

рентгеновский аппарат Isovolt Titan E.

• 3.4. Диапазоны значений поглощенной дозы и мощности поглощенной дозы фотонного, электронного и протонного излучений, воспроизводимых эталоном, составляют соответственно от 1 до 1-10³ Гр и от 140^-3 до 1-10² Гр/с.

Энергетический диапазон фотонного излучения от 0,015 до 50 МэВ, электронного от 5 до 50 МэВ, протонного от 50 до 250 МэВ.

• 3.5. Государственный первичный эталон обеспечивает воспроизведение единиц со средним квадратическим отклонением результата измерения S₀, не превышающим 240^-3 при 20 независимых наблюдениях для фотонного и электронного излучений и 440^-3 при 20 независимых наблюдениях для протонного излучения.

Неисключенная систематическая погрешность &₀:

не превышает 3,540^-3 (при доверительной вероятности 0,99) в энергетическом диапазоне фотонного излучения от 50 кэВ до 50 МэВ и электронного излучения в энергетическом диапазоне от 5 до 50 МэВ;

не превышает 6,340^-3 в энергетическом диапазоне фотонного излучения от 15 до 50 кэВ;

не превышает 7,040^-3 в энергетическом диапазоне протонного излучения от 50 до 250 МэВ.

• 3.6.   Стандартные неопределенности результатов измерений Государственным первичным эталоном составляют:

стандартные неопределенности, оцененные по типу А, u A = 240^-3 для фотонного и электронного излучений, uA = 440^-3 для протонного излучения;

стандартные неопределенности, оцененные по типу В:

в энергетическом диапазоне фотонного излучения 50 кэВ до 50 МэВ и электронного излучения в энергетическом диапазоне от 5 до 50 МэВ ив = 1,540^-3;

в энергетическом диапазоне фотонного излучения от 15 до 50 кэВ и_в =  2,640^-3, в энергетическом диапазоне протонного излучения

от 50 до 250 МэВ и_в = 2,940^-3.

• 3.7. Государственный первичный эталон применяют для передачи единиц поглощенной дозы и мощности поглощенной дозы фотонного, электронного и протонного излучений вторичным эталонам, рабочим эталонам и средствам измерений (дозиметрам повышенной точности) методами непосредственного сличения, сличения при помощи компаратора, методом прямых измерений.

• 3.8.  Соотношение показателей точности при передаче единиц дозиметрических величин вторичным, рабочим эталонам и средствам измерений не должно превышать 1/2.

• 4.1. В качестве вторичных эталонов единиц поглощенной дозы и мощности поглощенной дозы (в воде, тканеэквивалентном материале, графите, воздухе) применяют:

эталонные дозиметрические установки с радионуклидными источниками, с источниками рентгеновского, тормозного и электронного излучений с ионизационными камерами и водными или твердотельными фантомами стандартных размеров в диапазоне измерений от 240^-5 до V10⁸ Гр; от 2,740^-10 до 140³ Гр/с с энергией фотонов от 15 кэВ до 50 МэВ, электронного излучения с энергией электронов от 5 до 50 МэВ;

измерительные установки с источником рентгеновского излучения с герметизированной нормальной ионизационной камерой, заполняемой водо- и тканеэквивалентным газом в диапазоне измерений от 540^-3 до 1*10 Гр; от 5-10^-4 до 1* 10^-1 Гр/с с энергией фотонов от 60 до 250 кэВ;

измерительные установки с комплектом первичных калориметрических преобразователей и ионизационных камер в диапазоне измерений от V10^-6 до V10⁸ Гр; от 2,740^-10 до V10³ Гр/с с энергией фотонов от 15 кэВ до 50 МэВ и электронов от 5 до 50 МэВ;

измерительные установки с комплектом первичных калориметрических преобразователей для измерений мощности поглощенной дозы в стандартных материалах, графите, воде, полистироле в диапазоне измерений от 1-10^-2 до 1*10 Гр/с с энергией фотонов 0,66 и 1,25 МэВ;

измерительные установки с комплектом первичных калориметрических преобразователей в диапазоне измерений от 1*10^-1 до V10⁸ Гр, от 1-10^-2 до 1 • 10⁵ Гр/с в диапазоне энергий электронов от 0,3 до 10 МэВ;

дозиметры с ионизационными камерами в диапазоне измерений от 240^-5 до Г10⁸ Гр; от 2,740^-10 Гр/с до V10³ Гр/с с энергией фотонов от 0,015 до 50 МэВ и электронов с энергией от 1 до 50 МэВ;

дозиметры с ионизационными камерами в диапазоне измерений от 240^-5 до Г10⁸ Гр; от 240^-6 Гр/с до V10³ Гр/с с энергией протонов от 50 до 300 МэВ.

Примечание - передача единицы поглощенной дозы для протонного излучения осуществляется с помощью дозиметра с ионизационной камерой в соответствии с рекомендациями «Серии технических докладов № 398» (TRS 398) и данных ICRU Report 49.

• 4.2. В качестве вторичных эталонов эквивалентов дозы и мощности эквивалентов дозы фотонного и электронного излучений используют: эталонные дозиметрические установки с радионуклидными источниками с типовыми коллиматорами, эталонные самозащищенные дозиметрические установки с радионуклидными источниками, имеющие защиту от фонового излучения, эталонные дозиметрические установки с источниками рентгеновского, тормозного и электронного излучений с ионизационными камерами и водными или твердотельными фантомами стандартных размеров в диапазоне от 1-10^-6 до 540⁶ Зв; от 2,740^-10 Зв/с до 2,840^-2 Зв/с в диапазоне энергий фотонов от 0,015 до 50 МэВ, в диапазоне энергий электронов от 5 до 50 МэВ, дозиметры с ионизационными камерами в диапазоне измерений от Г10^-6 до V10⁸ Зв; от 2,740^-10 Зв/с до V10³ Зв/с с энергией фотонов от 0,015 до 50 МэВ и электронов с энергией от 1 до 50 МэВ.

Примечание - для передачи единицы мощности поглощенной дозы, амбиентного эквивалента дозы с нижней границей диапазона мощности эквивалента дозы 2,740^-11 Зв/с используется цепочка процедур с применением компаратора на основе дозиметров с ионизационными камерами, сцинтилляторами и так далее.

• 4.3.  Суммарные СКО S_e, обусловленные влиянием случайных погрешностей и НСП первичного и вторичного эталонов, методов и средств передачи размера единицы величины от первичного эталона составляют от 0,5 до 2,5 %.

• 4.4. Вторичные эталоны применяют для поверки рабочих эталонов 1-го и 2-го разрядов и средств измерений (дозиметров повышенной точности) методом прямых измерений, сличением при помощи компаратора (калориметров, ионизационных камер, химических или твердотельных дозиметров), непосредственным сличением или методом косвенных измерений.

• 4.5.  Соотношение показателей точности при передаче единиц дозиметрических величин рабочим эталонам и средствам измерений не должно превышать 1/2.

• 5.1. Рабочие эталоны 1-го разряда.

  • 5.1.1. В качестве рабочих эталонов 1-го разряда применяют эталонные дозиметрические установки с радионуклидными источниками с типовыми коллиматорами, эталонные самозащищенные дозиметрические установки с радионуклидными источниками, имеющие защиту от фонового излучения, эталонные дозиметрические установки с источниками рентгеновского, тормозного и электронного излучений, с водными или твердотельными фантомами стандартных размеров, дозиметры с ионизационными камерами и сцинтилляционными блоками детектирования, калориметры, термолюминесцентные дозиметры, химические дозиметры в диапазонах измерений: поглощенной дозы (в воде, тканеэквивалентном материале, графите, воздухе) от Г10^-6 до V10⁸ Гр; мощности поглощенной дозы от 2,740^-11 до 1 • 10⁵ Гр/с; произведения поглощенной дозы в воздухе на площадь от 840^-8 до V10³ Гр-м², произведения мощности поглощенной дозы в воздухе на площадь от 1^10^-8 до 6-10^-2 (Гр/с^м², произведения поглощенной дозы в воздухе на длину от 140^-5 до 500 Гр-см, произведения мощности поглощенной дозы в воздухе на длину от 3-10^-6 до 20 (Гр/с)-см, эквивалента дозы (амбиентного, индивидуального, направленного) от 140^-7 до 540⁷ Зв; мощности эквивалента дозы (амбиентного, индивидуального, направленного) от 2,740^-11 до 2,840² Зв/с в диапазоне энергий фотонного излучения от 15 кэВ до 50 МэВ, в диапазоне энергий электронного излучения от 5 до 50 МэВ и в диапазоне энергий протонного излучения от 50 до 1000 МэВ.

  • 5.1.2. Доверительные границы относительных погрешностей 5₀ рабочих эталонов 1-го разряда при доверительной вероятности 0,95 составляют для средств измерений поглощенной дозы от 2 до 10 %, для средств измерений произведения поглощенной дозы в воздухе на площадь и длину и произведения мощности поглощенной дозы в воздухе на площадь и длину от 4 до 6 %, для средств измерений эквивалентов дозы от 3 до 6 %.

  • 5.1.3. Рабочие эталоны 1-го разряда применяют для поверки рабочих эталонов 2-го разряда и средств измерений методом прямых измерений, сличением при помощи компаратора (калориметров, ионизационных камер, химических и твердотельных дозиметров), непосредственным сличением или методом косвенных измерений.

  • 5.1.4.  Соотношение показателей точности при передаче единиц дозиметрических величин рабочим эталонам и средствам измерений не должно превышать 1/2.

• 5.2. Рабочие эталоны 2-го разряда.

  • 5.2.1. В качестве рабочих эталонов 2-го разряда применяют эталонные дозиметрические установки с радионуклидными источниками с типовыми коллиматорами, эталонные самозащищенные дозиметрические установки с радионуклидными источниками, имеющие защиту от фонового излучения, эталонные дозиметрические установки с источниками рентгеновского, тормозного и электронного излучений с водными или твердотельными фантомами стандартных размеров, дозиметры с ионизационными камерами и сцинтилляционными блоками детектирования, термолюминесцентные дозиметры, химические дозиметры в диапазоне измерений: поглощенной дозы (в воде, тканеэквивалентном материале, графите, воздухе) от 1-10^-6 до 1-10⁸ Гр; мощности поглощенной дозы от 2,740^-11 до Г10⁵ Гр/с; эквивалента дозы (амбиентного, индивидуального, направленного) от 1 • 10^-7 до 540³ Зв; мощности эквивалента дозы (амбиентного, индивидуального, направленного) от 2,740^-11 до 2,840² Зв/с в диапазоне энергий фотонного излучения от 15 кэВ до 50 МэВ и в диапазоне энергий электронного излучения от 5 до 50 МэВ; произведения поглощенной дозы в воздухе на площадь от 840^-8 до 140³ Гр^м²; произведения мощности поглощенной дозы в воздухе на площадь от V10^-8 до 640^-2 (Гр/с^м², произведения поглощенной дозы в воздухе на длину от 1-10^-5 до 5-10² Гр-см, произведения мощности поглощенной дозы в воздухе на длину от 340^-6 до 20 (Гр/с)-см.

  • 5.2.2. Доверительные границы относительных погрешностей рабочих эталонов 2-го разряда при доверительной вероятности 0,95 составляют от 5 до 10 % для средств измерений поглощенной дозы; от 6 до 10 % для средств измерений эквивалента дозы; от 7 до 10 % для средств измерений произведения поглощенной дозы в воздухе на площадь и длину, произведения мощности поглощенной дозы в воздухе на площадь и длину.

  • 5.2.3. Рабочие эталоны 2-го разряда применяют для поверки средств измерений поглощенной дозы, амбиентного эквивалента дозы, индивидуального эквивалента дозы, направленного эквивалента дозы и их мощностей методом прямых измерений, непосредственным сличением и методом косвенных измерений.

  • 5.2.4. Соотношение показателей точности при передаче единиц дозиметрических величин средствам измерений не должно превышать 1/2.

• 6.1. В качестве средств измерений применяют дозиметры (клинические, для техники безопасности, аварийного и технологического назначения), основанные на калориметрическом, ионизационном, сцинтилляционном, термолюминесцентном, радиофотолюминесцентном, химическом методах, и установки дозиметрические с пределами измерений: поглощенной дозы (в воде, тканеэквивалентном материале, графите, воздухе) от Г10^-6 до Г10⁶ Гр; мощности поглощенной дозы от 2,740^-11 до Г10⁵ Гр/с; произведения поглощенной дозы в воздухе на площадь от 840^-8 до 1-10³ Гр-м², произведения мощности поглощенной дозы в воздухе на площадь от 640^-7 до 6-10^-2 (Гр/с)-м², произведения поглощенной дозы в воздухе на длину от Г10^-5 до 500 Гр-см, произведения мощности поглощенной дозы в воздухе на длину от 340^-6 до 20 (Гр/с)-см, эквивалента дозы (амбиентного, индивидуального, направленного) от V10^-7 до 540³ Зв; мощности эквивалента дозы (амбиентного, индивидуального, направленного) от 2,740^-11 до 2,840² Зв/с в диапазонах энергий: фотонного излучения от 15 кэВ до 50 МэВ, протонного излучения от 50 до 1000 МэВ.

• 6.2. Пределы допускаемых относительных погрешностей Д_о средств измерений составляют от 2 до 30 %.

Метод прямых измерений

Sv = 0,5 %

^v            у

J

к

к

к

у

Измерители произведения погл. дозы и мощности погл. дозы в воздухе на площадь 15 - 250 кэВ

Метод косвенных измерений 50 = 2 %

Дозиметры погл. дозы и мощности погл. дозы рентгеновского излучения

15 - 250 кэВ

f------------------х

Непосредственное

.      сличение

50 = 1 %

у--------------------х

Непосредственное сличение       ■

50 = 0,5 %

8-Ю’⁸- 1-Ю³ Гр^м² 6М0^-7 - 6М0^-2 (Гр/с^м²

А0 = 8 % - 15 %

1М0^-6 - 1М0⁶ Гр

2,7-Ю^-11 - 1-10⁵ Гр/с

А0 = 3 - 5 %

Метод прямых измерений

50 = 0,5 %     '

к

Установки 2-го разряда эталонные дозиметрические 0,66; 1,25 МэВ

Метод прямых измерений 50 = 3 % - 5 %

1-Ю^-6 - ГЮ⁸ Гр

2,7-Ю^-11 -1- 10⁵ Гр/с

50 = 6 % - 8 %

1-10’⁶ - 1- 10⁸ Гр

2,740’“ - 1-10⁵ Гр/с

50 = 5 % - 8 %

Установки 2-го разряда эталонные дозиметрические 60 - 250 кэВ

1-10^-6 - 1М0⁸ Гр

2,7-Ю^-11 - 1-10⁵ Гр/с

50 = 6 % - 10 %

1М0^-6 - 1М0⁸ Гр 2,7-Ю’¹¹ - 1-10⁵ Гр/с

50 = 5 % - 8 %

1М0^-6 - 1М0⁸ Гр

2,7-Ю’¹¹ - 1-10⁵ Гр/с

50 = 6 % - 10 %

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

2359

№ ______

Москва

Об утверждении Государственной поверочной схемы для средств измерений поглощенной дозы и мощности поглощенной дозы, эквивалента дозы и мощности эквивалента дозы фотонного и электронного излучений, поглощенной дозы и мощности поглощенной дозы протонного излучения

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, Планом разработки, пересмотра и утверждения государственных поверочных схем на 2022 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 апреля 2022 г. № 940, а также принимая во внимание раздел I протокола научно-технической комиссии по метрологии и измерительной технике Федерального агентства по техническому регулированию и метрологии от 16 декабря2020г. № 129-пр приказываю:

• 1.  Утвердить прилагаемую Г осударственную поверочную схему для средств измерений поглощенной дозы и мощности поглощенной дозы, эквивалента дозы и мощности эквивалента дозы фотонного и электронного излучений, поглощенной дозы и мощности поглощенной дозы протонного излучения (далее - ГПС).

• 2. Установить, что ГПС применяется для Государственного первичного эталона единиц поглощенной дозы и мощности поглощенной дозы фотонного, электронного и протонного излучений (ГЭТ 38-2021), эталонов и средств измерений поглощенной дозы и мощности поглощенной дозы, эквивалента дозы и мощности эквивалента дозы фотонного и электронного излучений, поглощенной дозы и мощности поглощенной дозы протонного излучения и вводится в действие с 1 октября 2022 г.

• 3. ФГУП «ВНИИФТРИ» направить сведения о ГПС в ФГБУ «ВНИИМС» для их внесения в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Управлению метрологии, государственного контроля и надзора Федерального агентства по техническому регулированию и метрологии организовать работы по обеспечению размещения информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».

• 5. Техническому комитету по стандартизации «Эталоны и поверочные схемы» совместно с ФГУП «ВНИИФТРИ» обеспечить исполнение в установленном порядке процедур по прекращению применения в качестве национального стандарта Российской Федерации межгосударственного стандарта ГОСТ 8.070-2014 и направление соответствующего комплекта документов в Управление стандартизации Федерального агентства по техническому регулированию и метрологии.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.
