№2560 от 20.11.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 30488
О переоформлении свидетельства об утверждении типа средства измерений № 61755 "Теплосчетчики SonoSelect 10, SonoSafe 10" и внесении изменений в описание типа
![Приказ Росстандарта №2560 от 20.11.2017, https://oei-analitika.ru](../kurilka/orders_html/1517582697421_files/1517582697421-1.png)
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ20 ноября 2017 г.
№ 2560
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 61755 «Теплосчетчики SonoSelect 10, SonoSafe 10» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «Данфосс» от 31 октября 2017 г. б/н приказываю:
-
1. Внести изменения в описание типа на теплосчетчики SonoSelect 10, SonoSafe 10, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 63444-16, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 61755 «Теплосчетчики SonoSelect 10, SonoSafe 10», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 63444-16, в связи с внесением изменений в документ на методику поверки. Установить поверку по документу МП 63444-16 с изменением № 1и распространить его действие на теплосчетчики SonoSelect 10, SonoSafe 10, выпускаемые с даты издания приказа о переоформлении свидетельства об утверждении типа в связи с внесением изменений в методику поверки.
-
3. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
С.С.Голубев
Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СЕИ'.ЦГИИЯ О СЕРТИФИКАТЕ' СП
Сертификат: 00E1036ECOC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен; с 20.11.2017 до 20.11.2018
к_______________ > Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2017 г. №2560ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчетчики SonoSelect 10, SonoSafe 10Назначение средства измерений
Теплосчетчики SonoSelect 10, SonoSafe 10 (далее - теплосчетчики) предназначены для измерения, обработки и представления текущей и архивной информации о количестве потребленной тепловой энергии (либо энергии, затраченной на охлаждение), температуре, расходе теплоносителя в закрытых системах водяного отопления и холодоснабжения коммунального хозяйства.
Описание средства измерений
Принцип работы теплосчётчика состоит в измерении расхода теплоносителя, температур теплоносителя в прямом и обратном трубопроводах систем тепло- и холодоснабжения и последующем определении тепловой энергии, объёма и других параметров теплоносителя путём обработки измерений тепловычислителем.
Теплосчетчик - компактный прибор, состоящий из ультразвукового расходомера и тепловычислителя, который снабжен термометрами сопротивления Pt1000. Тепловычислитель производит вычисление тепловой энергии, используя сигналы от расходомера и термометра сопротивления, а также считывание измерительной информации через оптический интерфейс с помощью смартфона или компьютера, дистанционную передачу измерительной и служебной информации через следующие интерфейсы: оптический интерфейс, M-bus, RS 485, импульсный выход, радио модуль 868,95 МГц. Тепловычислитель обеспечивает вывод на дисплей следующей информации:
-значение количества потреблённой тепловой энергии;
-объём и расход теплоносителя;
-разность температур (ДТ);
-температуру воды на подающем трубопроводе;
-температуру воды в обратном трубопроводе;
-тепловую мощность.
Теплосчетчик может устанавливаться как на подающем, так и на обратном трубопроводе.

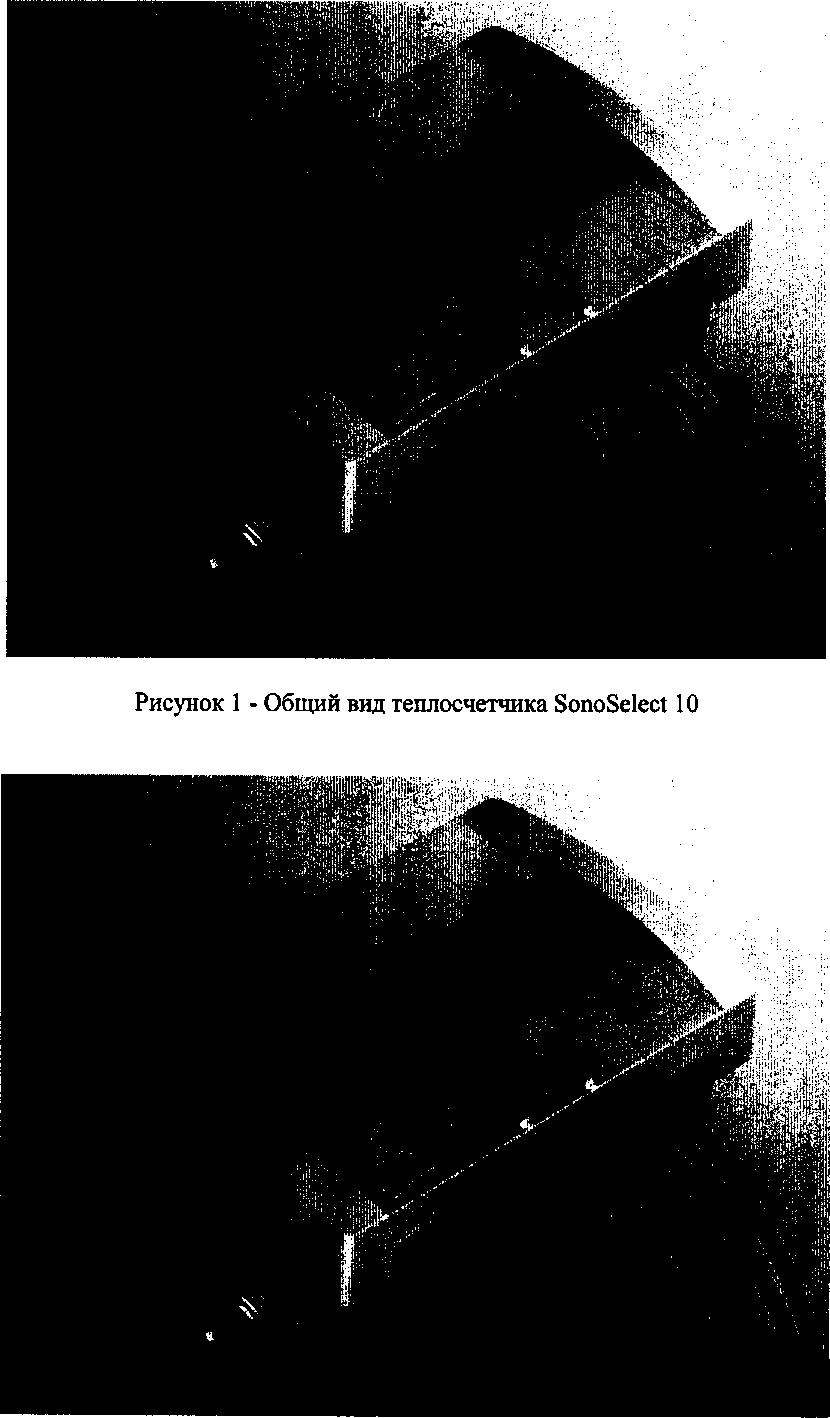

Общий вид средства измерений представлен на рисунках 1 и 2.

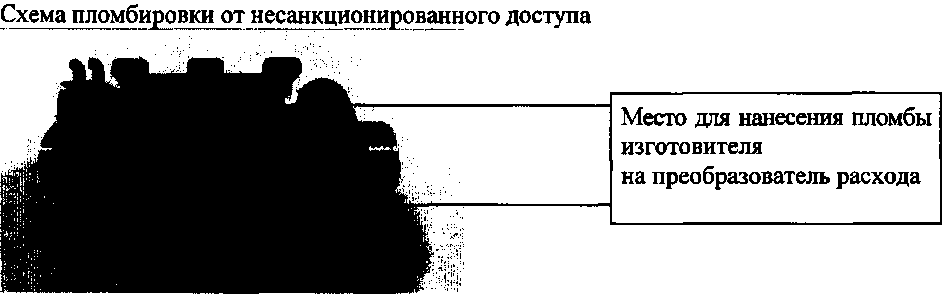

Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
![Приказ Росстандарта №2560 от 20.11.2017, https://oei-analitika.ru](../kurilka/orders_html/1517582697421_files/1517582697421-2.png)
Рисунок 2 - Общий вид теплосчетчика SonoSafe 10
![Приказ Росстандарта №2560 от 20.11.2017, https://oei-analitika.ru](../kurilka/orders_html/1517582697421_files/1517582697421-3.png)
![Приказ Росстандарта №2560 от 20.11.2017, https://oei-analitika.ru](../kurilka/orders_html/1517582697421_files/1517582697421-4.png)
Место для нанесения пломбы изготовителя или пломбы поверителя с нанесенным знаком поверки
![Приказ Росстандарта №2560 от 20.11.2017, https://oei-analitika.ru](../kurilka/orders_html/1517582697421_files/1517582697421-5.png)
![Приказ Росстандарта №2560 от 20.11.2017, https://oei-analitika.ru](../kurilka/orders_html/1517582697421_files/1517582697421-6.png)
Место для нанесения пломбы эксплуатирующей либо теплоснабжающей организации на термометр сопротивления
Место для нанесения пломбы эксплуатирующей либо теплоснабжающей организации на тепловычислитель
Рисунок 3 - Места пломбировки теплосчетчиков SonoSafe 10 и SonoSelect 10
Программное обеспечение
Программное обеспечение (ПО) является встроенным, состоит из метрологически значимой и метрологически не значимой частей и не может быть изменено в процессе эксплуатации теплосчетчика.
ПО теплосчетчика выполняет функции контроля за измерением температуры и объема теплоносителя, вычислением расхода теплоносителя и количества теплоты, архивированием и передачей измеренных и вычисленных параметров. Также ПО выполняет функции контроля и обновления дисплея, мониторинга питания теплосчетчика, таймера, регистрацию ошибок, осуществляет передачу данных через встроенные интерфейсы.
Конструкция теплосчетчика исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО "высокий" в соответствии с Р 50.2.007-2014.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
014С2620 |
Номер версии (идентификационный номер) ПО, не ниже |
01.03.00 |
Цифровой идентификатор ПО |
BD03 F784H |
Метрологические и технические характеристики
Таблица 2
Наименование характеристики |
Значение |
Диапазон температур теплоносителя, °C |
от +5 до +95 |
Значение разности температур в подающем и обратном трубопроводах, ДТ, °C |
от +3 до +90 |
Пределы допускаемой относительной погрешности при измерении тепловой энергии в подающем и обратном трубопроводах, %: 3 °С<ДТ<10 °C 10 °С<ДТ<20 °C ДТ>20 °C |
±6,0 ±5,0 ±4,0 |
Пределы допускаемой относительной погрешности при измерении объемного расхода теплоносителя, % где qp - номинальный расход, q - фактический расход |
±(2,0 + 0,02 qp/q) |
Пределы допускаемой абсолютной погрешности измерения температуры (t - температура теплоносителя), °C |
±(0,6 + 0,004t) |
Диапазон температур транспортирования и хранения, °C |
от -25 до +60 |
Диапазон температур окружающей среды, °C |
от +5 до +55 |
Максимальное рабочее давление, Ру, МПа |
1,6 |
Термометр сопротивления |
Pt 1000 |
Напряжение питания, В |
3,6 (литиевая батарея) |
Вид монтажа |
Г оризонтальный, вертикальный, перевернутый |
Дисплей |
LCD, 8 разрядов |
Класс защиты SonoSelect 10 SonoSafe 10 |
IP 65 IP 54 |
Средний срок службы, лет, не менее |
12 |
Класс точности по ГОСТ Р ЕН 1434-1-2011 |
2 |
Класс по ГОСТ Р 51649-2014 |
В |
Таблица 3
Наименование характеристики |
Значение | ||||
Номинальный диаметр, мм |
15 |
2С |
25 | ||
Максимальный расход, qs, м3/ч |
1,2 |
3 |
3 |
5 |
7 |
Номинальный расход, qP, м3/ч |
0,6 |
1,5 |
1,5 |
2,5 |
3,5 |
Минимальный расход, qi, м3/ч |
0,006 |
0,015 |
0,015 |
0,025 |
0,035 |
Потери давления при qp, Др, кПа |
5,0 |
17,0 |
15,0 |
17,0 |
15,0 |
Порог чувствительности, м3/ч |
0,0012 |
0,003 |
0,003 |
0,005 |
0,007 |
Присоединительные размеры, дюймы (мм) |
3/4” (НО) |
1”(130) |
1 (260) 1 Ул” (160) | ||
Габаритные размеры, мм, не более | |||||
-длина |
133 |
133 |
163/263 | ||
- высота |
108 |
115 |
121 | ||
- ширина |
89 |
89 |
89 | ||
Масса, кг, не более |
0,71 |
0,8 |
1,1 |
Знак утверждения типа
наносится на лицевую панель теплосчётчика методом лазерной печати и на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 4
Наименование |
Количество |
Примечание |
1. Теплосчетчик SonoSelect 10 или SonoSafe 10 |
1 шт. |
По заказу |
2. Адаптер для монтажа датчика температуры в шаровом кране |
1 шт. | |
3. Паспорт |
1 экз. | |
4. Оптическая головка для считывания данных |
1 шт. |
По заказу |
5. Программное обеспечение SonoApp для сервисного обслуживания* |
1 шт. | |
6. Методика поверки |
1 экз. |
На партию, по заказу |
7. Руководство по эксплуатации |
1 экз. |
♦-доступно для скачивания на сайте официального представителя фирмы
Поверка
осуществляется по документу МП 63444-16 "ГСИ. Теплосчётчики SonoSelect 10, SonoSafe 10. Методика поверки. С изменением № Г', утверждённому ФГУП "ВНИИМС" 21.08.2017 г.
Основные средства поверки:
-
- поверочные установки с диапазоном расхода от 0,006 до 8 м3/ч, с погрешностью не более ±0,5 %;
-
- манометр класса точности 1 с диапазоном измерений давления от 0 до 2,5 МПа ГОСТ 2405-88;
-
- жидкостные термостаты для воспроизведения температур в диапазоне от 0 до +100 °C, с погрешностью ±0,1 °C.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на пломбу (рисунок 3) или в свидетельство о поверке и (или) в разделы 9,10 паспорта.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам SonoSelect 10, SonoSafe 10
ГОСТ Р 51649-2014 "Теплосчётчики. Общие технические требования".
ГОСТ Р ЕН 1434-1-2011 "Теплосчётчики. Часть 1. Общие требования".
ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия".
МИ 2412-97 "ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя".
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма "Danfoss (Tianjin) Ltd", КНР
Адрес: No. 9, Quanhui Road, Wuqing Development Area, Tianjin
Тел. +86 22 82126400
Заявитель
Общество с ограниченной ответственностью "Данфосс" (ООО "Данфосс")
ИНН: 5017050538
Адрес: 143581, РФ, Московская область, Истринский район, сельское поселение
Павло-Слободское, деревня Лешково, д. 217
Тел.: +7 (495) 792-57-57
Факс; +7 (495) 792-57-58
Web-сайт: www.danfoss.ru
E-mail: info@danfoss.ru
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
