№689 от 02.04.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 144717
ПРИКАЗ. О переоформлении свидетельства об утверждении типа СИ
Термографы с биметаллическим чувствительным элементом М-16А
Приказы по основной деятельности по агентству Вн. Приказ № 689 от 02.04.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» апреля 2020 г. № 689
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термографы с биметаллическим чувствительным элементом М-16А
Назначение средства измеренийТермографы с биметаллическим чувствительным элементом М-16А предназначены для измерений и регистрации во времени изменений температуры воздуха в наземных условиях.
Описание средства измеренийПринцип действия основан на свойстве биметаллической пластины изменять радиус изгиба с изменением температуры окружающего воздуха.
Термографы с биметаллическим чувствительным элементом М-16А состоят из следующих основных узлов:
-
- датчика температуры - биметаллической пластины;
-
- передаточного механизма - рычага, тяги, регулятора и оси;
-
- регистрирующей части - стрелки с пером и барабана с часовым механизмом;
-
- корпуса - основания с откидной крышкой.
Деформация биметаллической пластины, вызванная изменением температуры воздуха, преобразуется с помощью передаточного механизма в перемещение стрелки с пером по диаграммному бланку.
Вращение барабана с надетым на него диаграммным бланком осуществляется часовым механизмом, который размещен внутри барабана и вращается вместе с ним вокруг центральной оси, неподвижно закрепленной на основной плате термографа.
В зависимости от типа часового механизма, термографы с биметаллическим чувствительным элементом М-16А, могут изготавливаться в двух модификациях:
-
- М-16АС - суточные термографы;
-
- М-16АН - недельные термографы.

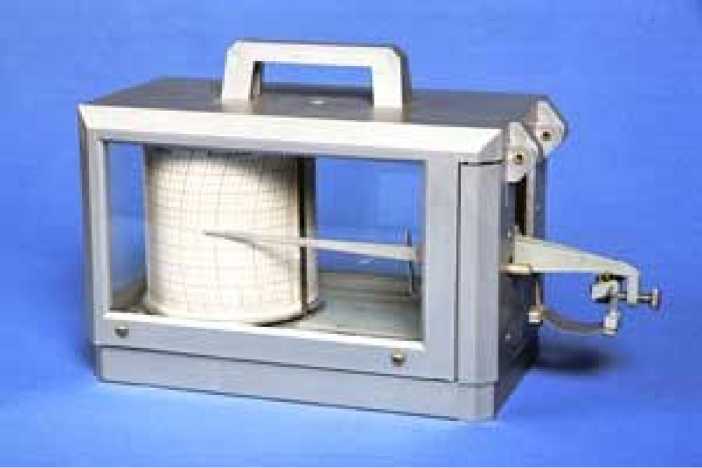

Общий вид термографов с биметаллическим чувствительным элементом М-16А показан на рисунке 1.
Рисунок 1 - Общий вид термографов с биметаллическим чувствительным элементом
М-16А
Пломбирование термографов с биметаллическим чувствительным элементом М-16А не предусмотрено.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значения | |
|
М-16АС |
М-16АН | |
|
Диапазон измерений температуры, °С |
от -45 до +35 или от -35 до +45 | |
|
Пределы допускаемой основной абсолютной погрешности измерений температуры, °С |
± 1 | |
|
Пределы допускаемой основной абсолютной погрешности записи времени на диаграммном бланке при температуре (20±5) °С, не более |
±10 мин за 24 ч |
±70 мин за 168 ч |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значения | |
|
М-16АС |
М-16АН | |
|
Установленная безотказная наработка, ч, не менее |
1250 | |
|
Установленный срок службы, лет, не менее |
8 | |
|
Габаритные размеры (ШиринахДлинахВысота), мм, не более |
130x330x180 | |
|
Масса, кг, не более |
2 | |
наносится фотохимическим, тиснением или другим способом на фирменной планке, закрепленной на приборе, а в эксплуатационной документации проставляется штемпелем.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Обозначение изделия |
Наименование изделия |
Количество на одно изделие |
Примечание | |
|
М-16АС |
М-16АН | |||
|
ИЛАН.405142.001 |
Термограф М-16АС |
1 шт. | ||
|
ИЛАН.405142.001-01 |
Термограф М-16АН |
1 шт. | ||
|
Запасные части и принадлежности | ||||
|
ИЛАН.754251.001* |
Перо |
2 шт. |
2 шт. | |
|
ТУ 25-04-2607-75* |
Чернила ЧСП-1 |
1 флакон |
1 флакон |
20 см3 |
|
Бланк диаграммный ЛМ-4 Р№ 1052 |
370 шт. | |||
|
Бланк диаграммный ЛМ-3 Р№ 1082 |
53 шт. | |||
|
ИЛАН.405142.001ПС |
Паспорт |
1 экз. |
1 экз. | |
|
*- взамен пера и чернил допускается поставка универсальных пишущих узлов фломастерного типа УПС-24 | ||||
осуществляется по документу МИ 2781-2003 «Рекомендации ГСОЕИ. Термографы метеорологические с биметаллическим чувствительным элементом М-16А. Методика поверки», утвержденному ФГУП ВНИИМС 03 марта 2003 года.
Основные средства поверки:
-
- эталонный термометр сопротивления 3 разряда по ГОСТ 8.558-2009, диапазон измерений от минус 50 до плюс 50°С;
-
- измеритель температуры двухканальный прецизионный МИТ 2.05 (регистрационный номер в Федеральном информационном фонде 29933-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений содержатся в эксплуатационном документе.
Нормативные документы, устанавливающие требования к термографам метеорологическим с биметаллическим чувствительным элементом М-16ГОСТ 6416-75 «Термографы метеорологические с биметаллическим чувствительным элементом. Технические условия»
ИзготовительАО «Сафоновский завод «Гидрометприбор»
Адрес:215500, г.Сафоново, Смоленская область
Телефон: +7 (48142) 7-50-01, 7-50-15, факс +7 (48142) 7-50-45
E-mail: meteogmp@mail.ru
Web-сайт: www.meteogmp.ru
Испытательный центрГосударственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Смоленской области» (ГЦИ СИ ФБУ «Смоленский ЦСМ»)
Адрес: 214014, г. Смоленск, ул. Нахимсона, д. 10
Тел./факс: +7 (4812) 66-65-01
E-mail: csm@smolcsm.ru
Web-сайт: smolcsm.ru
Аттестат аккредитации ГЦИ СИ ФБУ «Смоленский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30145-11 от 03.03.2011 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«02» апреля 2020 г.
МИНИСТЕРСТВО ПРОММЩ-ПИАПИОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
____ ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
02 апреля 2020 г.
689
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 15276/1 «Термографы с биметаллическим чувствительным элементом М-16А»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «Сафоновский завод «Гидрометприбор» от 10 марта 2020 г. № 04/01-0645, приказываю:
-
1. Переоформить свидетельство об утверждении типа № 15276/1 «Термографы с биметаллическим чувствительным элементом М-16А», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 3460-03, в связи с переименованием изготовителя с ОАО «Сафоновский завод «Гидрометприбор», г. Сафоново, Смоленская обл. на АО «Сафоновский завод «Гидрометприбор», г. Сафоново, Смоленская обл.
-
2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным двгламоптом оформлоппо -овидото^ства с описанием типа средства
изм< ренВДнХкЖХе^Ш№^Ш^т? юридическому или индивидуальному п] 1едЙрйЙ|ЙКЖёВД^
Сертификат: 00E1036E1BO7E0F88OEAU8900BCB6D090
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11.2020
Заместитель Руководителя
3. Контроль за исп
>го ЭП,
, ... , >рота
техническому регулированию и югии.
|в тяю за собой.
лицу
С.С. Голубев
