№2497 от 22.10.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 120914
О переоформлении свидетельства об утверждении типа средства измерений № 54365 "Мониторы системные МС" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 2497 от 22.10.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ22 октября 2019 г. № 2497
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 54365 «Мониторы системные МС» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «НПО САУТ» от 24 мая 2019 г. № 1539 и № 1538 приказываю:
-
1. Внести изменения в описание типа на мониторы системные МС, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56710-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 54365 «Мониторы системные МС», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 56710-14, в связи с заменой документа на поверку.
-
3. Установить методику поверки по документу 36905-450-00 МП с изменением № 1 «ГСИ. Мониторы системные МС. Методика поверки», утвержденному ФБУ «УРАЛТЕСТ» 22 мая 2019 г., и распространить действие документа на мониторы системные МС ранее выпущенные из производства, находящиеся в эксплуатации и вновь изготавливаемые.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
f--------------------------
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» октября 2019 г. № 2497
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мониторы системные МС Назначение средства измеренийМониторы системные МС (далее по тексту - мониторы) предназначены для измерений поступающих с датчиков угла поворота электрических сигналов импульсов и частоты их следования и преобразование в значения пройденного пути и скорости.
Описание средства измеренийПринцип действия мониторов основан на измерении входных электрических импульсов, поступающих от датчиков угла поворота типа ДПС-У (первичных преобразователей) и программном преобразовании пройденного пути по количеству импульсов, а скорости - по частоте импульсов. Также мониторы могут принимать по защищенной линии связи цифровой сигнал от датчика давления и отображать результаты измерений давления на экране, производя округление результатов измерений по математическим правилам. На всём пути передачи данные защищаются контрольными суммами, что гарантирует их достоверность.
Мониторы состоят из дисплея и модулей, конструктивно собранных на печатных платах, установленных в металлический корпус.
Мониторы выпускаются в следующих модификациях МС, МС-01, МС-02 и МС-03, которые отличаются напряжением питания постоянного тока и возможностью отображения давления (модификации МС, МС-02 и МС-03).
Мониторы рассчитаны на работу с датчиками угла поворота, имеющими следующие характеристики:
-
- количество импульсов на оборот колеса: 10 - 1500 имп/оборот;
-
- диаметр бандажа колёсной пары: 200 - 2500 мм.
Мониторы допускается применять в сферах государственного регулирования в случае совместного использования с датчиками угла поворота утверждённого типа. В остальных случаях мониторы применяется для технологического учёта.Общий вид средства измерений и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

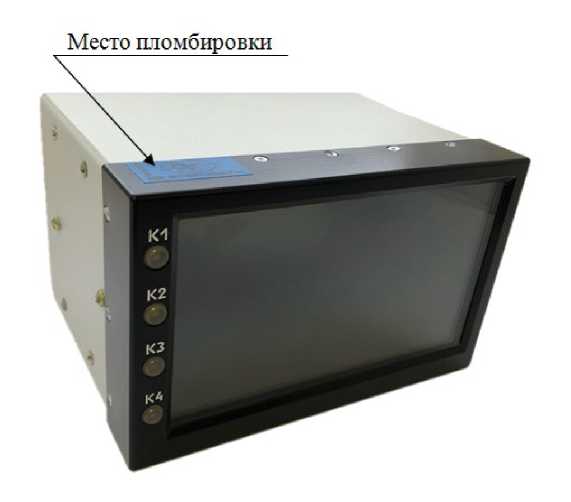

Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
Программное обеспечение (далее по тексту - ПО) обеспечивает управление режимами работы мониторов и на основе данных, полученных от датчиков угла поворота, рассчитывает фактические значения скорости и пройденного пути, производит преобразование формата цифрового сигнала датчика давления и проверяет целостность информации по контрольной сумме.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
БИЛ-УМВ(УТ) |
|
Номер версии (идентификационный номер) ПО |
не ниже 10.02 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений частоты следования импульсов, Гц |
от 1 до 2000 |
|
Диапазон измерений количества импульсов, имп |
от 0 до N 12 |
|
Диапазон преобразований частоты следования импульсов в скорость, км/ч |
от 0 до 300 |
|
Емкость счетного устройства, м |
от 0 до 16777215 |
|
Пределы допускаемой абсолютной погрешности при измерении и преобразовании частоты следования импульсов в скорость, км/ч |
±1,2 |
|
Пределы допускаемой абсолютной погрешности при измерении и преобразовании количества импульсов в пройденный путь, м |
±(1+1,2540"3^изм)2) |
|
1) N = к ■ L / (п ■ D) где, k - количество зубьев датчика угла поворота; L -ёмкость счётного устройства, м; D - диаметр бандажа колеса, м. 22 S - измеренное значение пути, м. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон отображения давления, МПа |
от 0,00 до 1,001) |
|
Дискретность отображения давления, МПа |
0,01й |
|
Параметры электрического питания: - напряжение постоянного тока, В: - МС, МС-03 |
от 21 до 27 |
|
- МС-01 |
от 10,8 до 12,6 |
|
- МС-02 |
от 45 до 55 |
|
Потребляемая мощность, Вт, не более |
50 |
|
Габаритные размеры средства измерений, мм, не более - высота |
115 |
|
- ширина |
160 |
|
- длина |
184 |
|
Масса, кг, не более |
2,5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -30 до +55 |
|
- относительная влажность при температуре + 25 °С, %, не более |
98 |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
100000 |
|
1) модификации МС, МС-02 и МС-03 |
наносится методом наклейки на боковую панель мониторов.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Монитор системный МС |
36905-450-00 | |
|
Монитор системный МС-01 |
36905-450-00-01 |
1) |
|
Монитор системный МС-02 |
36905-450-00-02 |
1 шт. |
|
Монитор системный МС-03 |
36905-450-00-03 | |
|
Монитор системный МС. Паспорт |
36905-450-00 ПС | |
|
Монитор системный МС-01. Паспорт |
36905-450-00-01 ПС |
1) 1 экз. |
|
Монитор системный МС-02. Паспорт |
36905-450-00-02 ПС | |
|
Монитор системный МС-03. Паспорт |
36905-450-00-03 ПС | |
|
Монитор системный МС. |
36905-450-00 РЭ |
1 экз2) |
|
Руководство по эксплуатации | ||
|
ГСИ. Мониторы системные МС. |
36905-450-00 МП |
1 экз 2) |
|
Методика поверки |
с изменением № 1 | |
|
1) поставляется в соответствии с заказом | ||
|
2) поставляется на компакт-диске. Один компакт-диск в один адрес отгрузки, иное количество | ||
|
в соответствии с договором поставки | ||
осуществляется по документу 36905-450-00 МП с изменением № 1 «ГСИ. Мониторы системные МС. Методика поверки», утвержденному ФБУ «УРАЛТЕСТ» 22 мая 2019 года.
Основные средства поверки:
- частотомер электронно-счетный Ч3-85/3, регистрационный номер в Федеральном информационном фонде № 32359-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к мониторам системным МСПриказ Росстандарта № 1621 от 31 июля 2018 г. Об утверждении государственной поверочной схемы для средств измерений времени и частоты
ТУ 32ЦШ 4713-2013 Монитор системный. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное объединение САУТ» (ООО «НПО САУТ»)
ИНН 6659017039
Адрес: 620027, г. Екатеринбург, ул. Челюскинцев, 15, оф. 220
Телефон (факс): (343) 358-41-81
Web-сайт: www.saut.ru
E-mail: info@saut.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области»
Адрес: 620990, г. Екатеринбург, ул. Красноармейская, д. 2а
Телефон (факс): (343) 350-40-81
Web-сайт: www.uraltest.ru
E-mail: uraltest@uraltest.ru
Аттестат аккредитации ФБУ «УРАЛТЕСТ» по проведению испытаний средств измерений в целях утверждения типа № 30058-13 от 21.10.2013 г.
