МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

02 сентября 2024 г.

2083

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Утвердить:

типы средств измерений,  сведения о которых прилагаются

к настоящему приказу;

описания типов к настоящему приказу.

средств

измерений,

прилагаемые

2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя

Е.Р. Лазаренко

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «___» __2024 г. № ___ Сведения об утвержденных типах средства измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а)

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

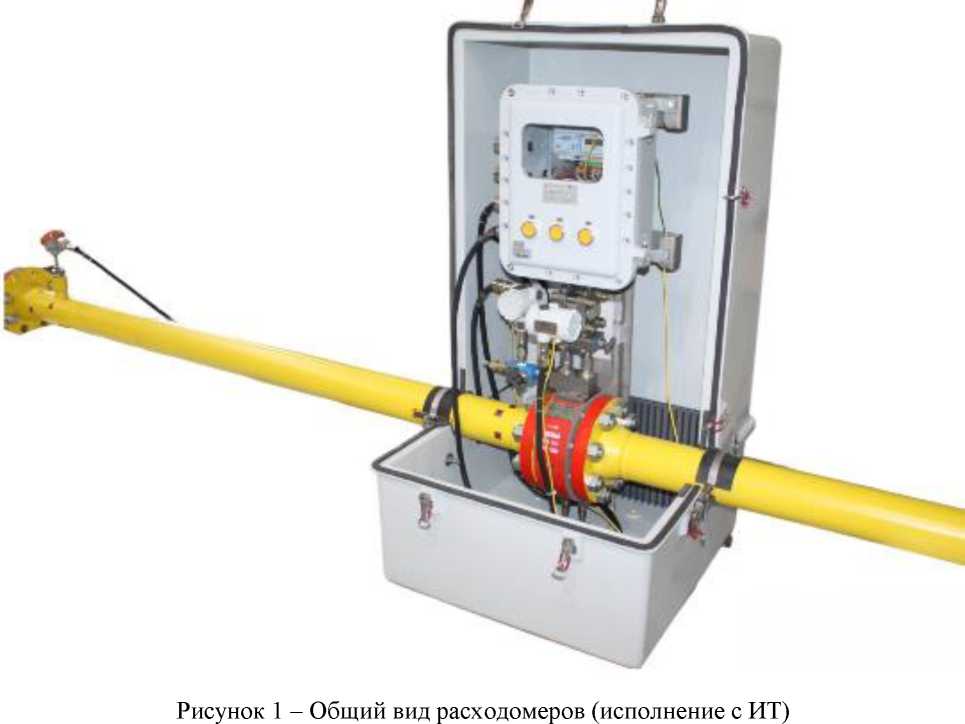

Расходомеры переменного перепада давления

РГ ИСА

С

93090-24

РГ ИСА100х16 зав.

№22.04.001, РГ

ИСА100х16-01 зав.

№ 22.04.001, РГ

ИСА100х16-02 зав.

№ 22.04.001

Общество с ограниченной ответственностью Финансово-промышленная компания «Космос-Нефть-Газ» (ООО ФПК «Космос-Нефть-Газ»), г.

Воронеж

Общество с ограниченной ответственностью Финансово-промышленная компания «Космос-Нефть-Газ» (ООО ФПК «Космос-Нефть-Газ»), г. Воронеж

ОС

МП 159713-2024 «ГСИ. Расходомеры переменного перепада давления РГ ИСА. Методика поверки»

1 год

Общество с ограниченной ответственностью Финансо

во-промышленная компания «Космос-Нефть-Газ» (ООО ФПК «Космос-Нефть-Газ»), г. Воронеж

ВНИИР - филиал ФГУП «ВНИИМ им.

Д.И.Менделеева», г. Казань

23.04.2024

2.

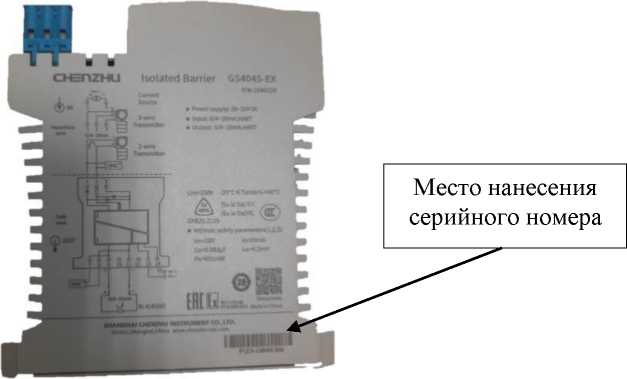

Преобразователи измерительные

GS

С

93091-24

P2C-J0003F (моди

фикация GS8547-

EX), P2C-F00044 (модификация GS8589-EX.11),

P2C-G00143 (модификация GS8576-

EX.R), P2C-T00520 (модификация

SHANGHAI

CHENZHU INSTRUMENT CO., LTD.,

Китай

SHANGHAI CHENZHU

INSTRUMENT

CO., LTD.,

Китай

ОС

РВНЕ.0018

-2024 МП «ГСИ.

Преобразователи измерительные GS.

Методика поверки»

4 года

Общество с ограниченной ответственностью «АРМО-РАЙЗ» (ООО «АРМО-РАЙЗ»), г. Казань

ООО «РАВНО

ВЕСИЕ», г. Москва

07.06.2024

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

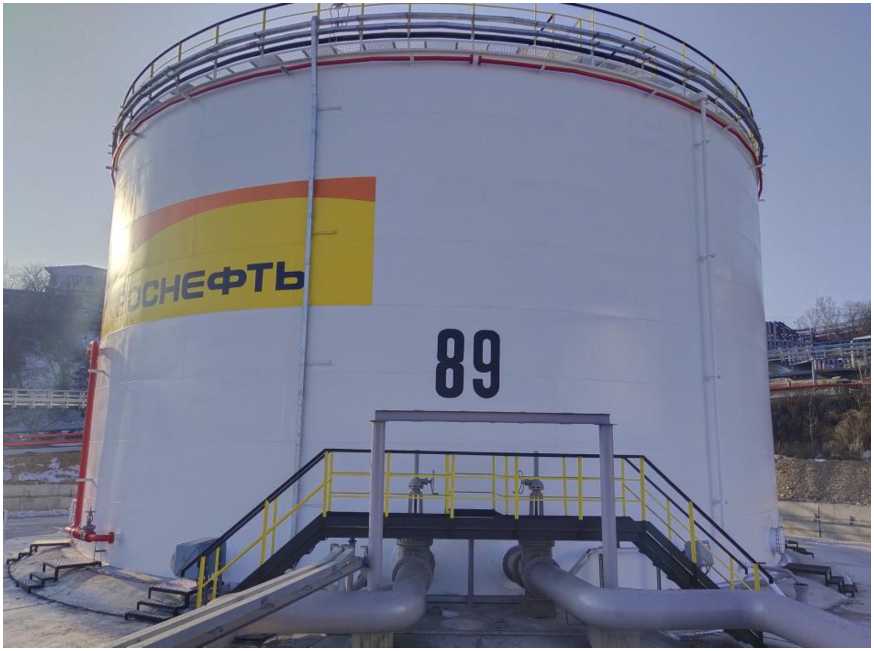

Резервуары вертикальные стальные цилиндрические

РВС-

4899

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

93092-24

GS8555-EX), P2C-J12049 (модификация GS8247-EX.MR), P2C-J5004A (модификация GS8272-EX.AM), P2C-8430C7 (модификация GS4072-EX), P2C-1284C0 (модификация GS8074-EX), P2C-J012C8 (модификация GS8081-EX), P2C-FBA00E (модификация GS8565-EX)

89, 90, 91, 92

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

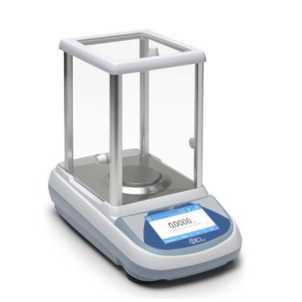

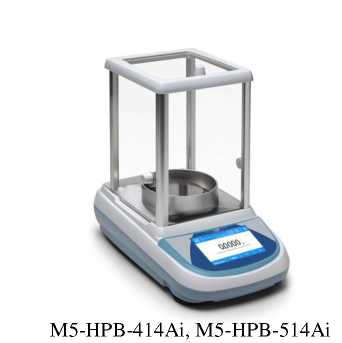

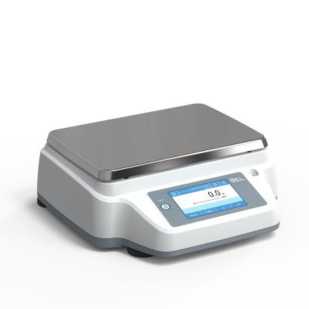

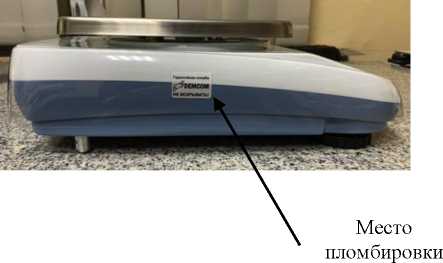

Весы неав-томатиче-ского действия

М5

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

93093-24

модиф. M5-HPB-1004Ai серийный №CHA2400581;

модиф. M5-RB32001 серийный №CHA2400582

Общество с ограниченной ответственностью «РН-Морской терминал Находка» (ООО «РН-Морской терминал Находка»), Приморский край, г.

Находка_____

«BEL Engineering srl», Италия; «Bonomo BEL (Shanghai) Precision Instrument Co. Ltd.», Китай

Общество с ограниченной ответственностью «РН-Морской терминал Находка» (ООО «РН-Морской терминал Находка»), Приморский край, г. Находка_____

«BEL

Engineering srl», Италия

ОС

ОС

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные ци-линдриче-ские. Методика поверки»

5 лет

Общество с ограниченной ответственностью «РН-Морской терминал Находка» (ООО «РН-Морской терминал Находка»), Приморский край, г. Находка

ВНИИР - филиал ФГУП «ВНИИМ им.

Д.И.Менделеева», г. Казань

11.06.2024

ГОСТ OIML R 76-1-2011 «Весы не-автоматического действия. Часть 1. Метрологические и технические тре-

1 год

Общество с ограниченной ответственностью «ПРО-ИЗВОД-СТВЕННО-КОММЕРЧЕСКАЯ ФИРМА ДЭМ-КОМ» (ООО «ПКФ ДЭМ-КОМ»), г.

ЗАО КИП «МЦЭ», г. Москва

24.05.2024

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

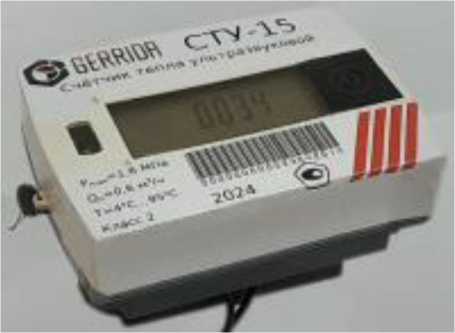

Счетчики

тепла ультразвуковые

СТУ

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

93094-24

СТУ-15-0,6 зав. №100000000318,

СТУ-15-1,5 зав. №110000000239,

СТУ-20-2,5 зав.

№120000000248

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

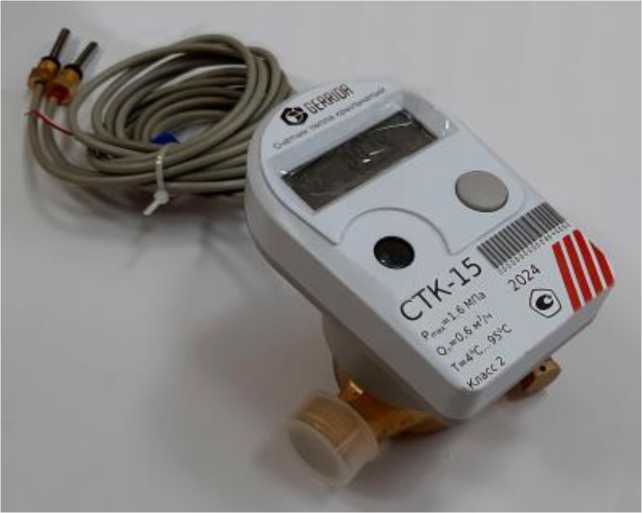

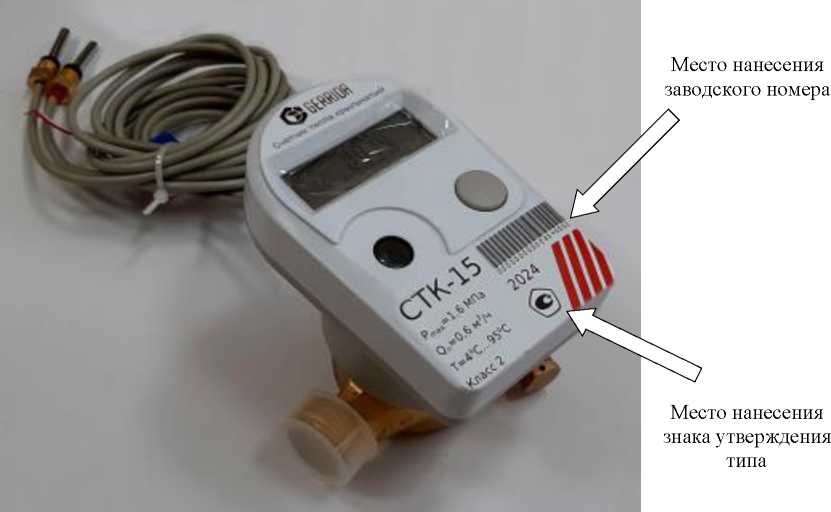

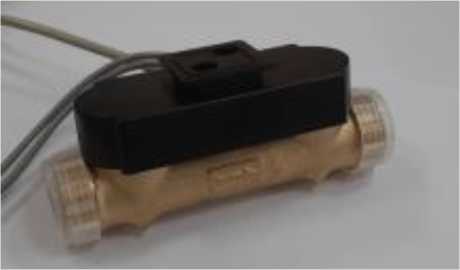

Счетчики тепла крыльчатые

СТК

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

93095-24

СТК-15-06 зав. №010000001245, СТК-15-1,5 зав. №020000001161, СТК-20-2,5 зав. №030000000533

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

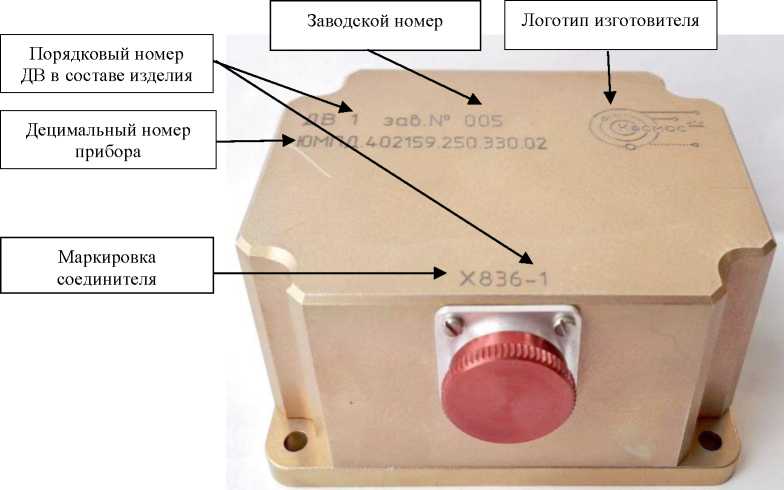

Датчики вибрации

ЮМПД. 402159.2 50.330.0

2 ДВ

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

93096-24

008, 009, 010, 011,

012, 013, 014, 015,

016

Общество с ограниченной ответственностью ПКФ «ГЕРРИДА» (ООО ПКФ «ГЕРРИДА»), г. Краснодар, х. Октябрьский_________

Общество с ограниченной ответственностью ПКФ «ГЕРРИДА» (ООО ПКФ «ГЕРРИДА»), г. Краснодар, х. Октябрьский_________

Федеральное государственное автономное образовательное учреждение высшего образования «Новосибирский национальный исследовательский государственный университет» (Новосибирский государ-

Общество с ограниченной ответственностью ПКФ «ГЕРРИДА» (ООО ПКФ «ГЕРРИДА»), г. Краснодар, х. Октябрьский_________

Общество с ограниченной ответственностью ПКФ «ГЕРРИДА» (ООО ПКФ «ГЕРРИДА»), г. Краснодар, х. Октябрьский_________

Федеральное государственное автономное образовательное учреждение высшего образования «Новосибирский национальный исследовательский государственный университет» (Новосибирский государ-

ОС

ОС

ОС

бования.

Испытания» (приложение

ДА)

МП 1612

1-2024 «ГСИ. Счетчики

тепла уль-тразвуко-вые СТУ. Методика поверки»

МП 1611

1-2024 «ГСИ. Счетчики

тепла

крыльчатые СТК. Методика поверки»

МП 2520136-2024 «ГСИ. Датчики вибрации ЮМПД.40 2159.250.3 30.02 ДВ. Методика поверки»

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

4 года

Москва

Общество с ограниченной ответственностью ПКФ «ГЕРРИДА» (ООО ПКФ «ГЕРРИДА»), г. Краснодар, х. Октябрьский

4 года

2 года

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

ВНИИР - филиал ФГУП «ВНИИМ

им.

Д.И.Менделеева»,

г. Казань

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

24.04.2024

Общество с ограниченной ответственностью ПКФ «ГЕРРИДА» (ООО ПКФ «ГЕРРИДА»), г. Краснодар, х. Октябрьский

Федеральное государственное автономное образовательное учреждение высшего образования «Новосибирский национальный ис-

следовательский государственный университет» (Новосибирский

государствен-

ВНИИР - филиал ФГУП «ВНИИМ

им.

Д.И.Менделеева»,

г. Казань

ФГУП «ВНИИМ

им. Д.И.Менделеева», г. Санкт-Петербург

12.04.2024

20.06.2024

ственный уни

верситет,

НГУ), г. Ново

сибирск

ственный университет, НГУ), г. Новосибирск

ный университет, НГУ), г. Новосибирск

8.

Счетчики холодной воды комбинированные

ПУЛЬ

САР

С

93097-24

исполнение 1 зав. №9539824, исполнение 2 зав. №8989552, исполнение 3 зав. №10331391, исполнение 4 зав. №10331388

Общество с ограниченной ответственностью научно-производственное предприятие «ТЕПЛОВО-ДОХРАН» (ООО НПП «ТЕПЛОВО-ДОХРАН»), г.

Рязань

Общество с ограниченной ответственностью научно-производственное предприятие «ТЕПЛОВО-ДОХРАН» (ООО НПП «ТЕПЛОВО-ДОХРАН»), г.

Рязань

ОС

МЦКЛ.036

1.МП «ГСИ.

Счетчики холодной воды ком-биниро-ванные ПУЛЬСАР. Методика поверки»

6 лет

Общество с ограниченной ответственностью научно-производственное предприятие «ТЕПЛОВО-ДОХРАН» (ООО НПП «ТЕПЛОВО-ДОХРАН»), г. Рязань

ЗАО КИП «МЦЭ», г. Москва

13.06.2024

9.

Резервуар стальной вертикальный цилиндрический

РВС-

5000

Е

93098-24

1

Общество с ограниченной ответственностью «Во-стокмонтаж-газ» (ООО «Востокмон-тажгаз»), Республика Татарстан, г. Бу

гульма

Закрытое акционерное общество «Ох-тин-Ойл» (ЗАО «Охтин-Ойл»), Республика Татарстан, г. Ле-ниногорск

ОС

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные ци-линдриче-ские. Методика поверки»

5 лет

Закрытое акционерное общество «Ох-тин-Ойл» (ЗАО «Охтин-Ойл»), Республика Татарстан, г. Лениногорск

АО «Нефтеавто-матика», г. Казань

25.04.2024

10.

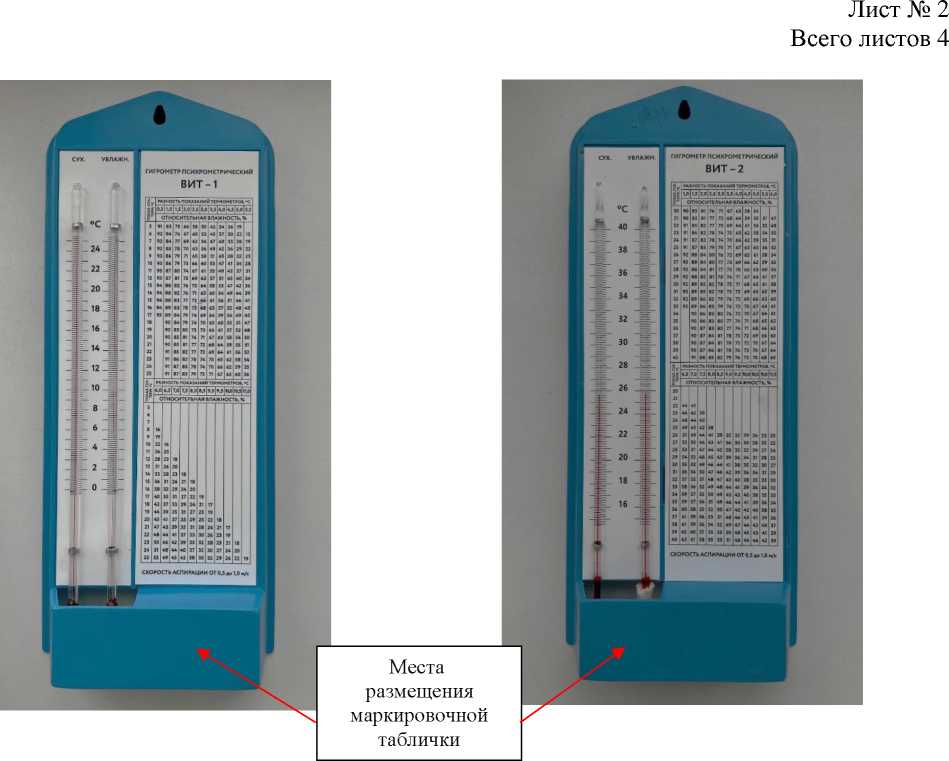

Гигрометры психрометрические

ВИТ

С

93099-24

131, 132

Индивидуальный предприниматель Оба-нин Алексей Юрьевич (ИП Обанин А. Ю.), г. Екатеринбург

Индивидуальный предприниматель Оба-нин Алексей Юрьевич (ИП Обанин А. Ю.), г. Екатеринбург

ОС

МП 4602/03982024 «ГСИ. Гигрометры пси-хрометри-ческие

ВИТ. Методика поверки»

1 год

Индивидуальный предприниматель Оба-нин Алексей Юрьевич (ИП Обанин А. Ю.), г. Екатеринбург

ФБУ «УРАЛ-

ТЕСТ», г. Екатеринбург

29.05.2024

11.

Гигрометры психромет

рические

ВИТ

С

93100-24

0003, 46

Общество с

ограниченной ответственно-

Общество с ограниченной ответственно-

ОС

МП 4602/03802024 «ГСИ.

1 год

Общество с ограниченной ответственно-

ФБУ «УРАЛ-

ТЕСТ», г. Екатеринбург

30.05.2024

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

стью Научно-производственное

стью Научно-производственное

12.

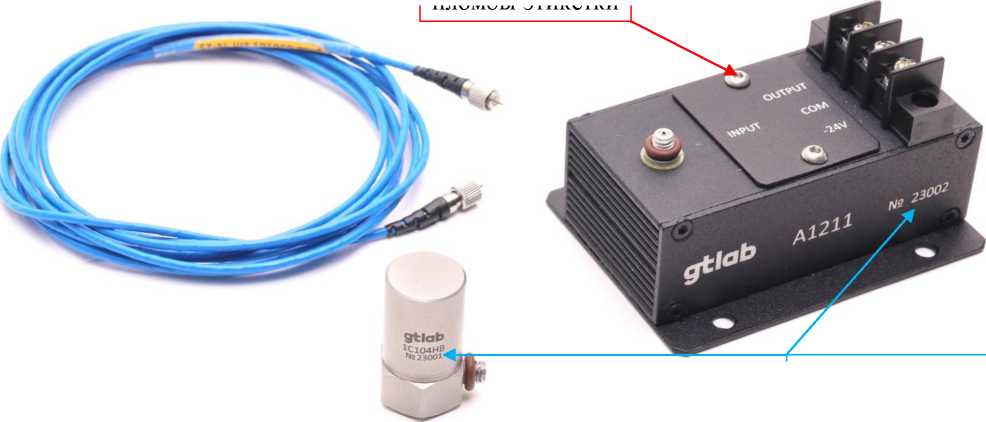

Акселерометры

1C104H

B

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

93101-24

24018, 24021

13.

Уровнемеры буйковые

MFT

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

93102-24

KL023100022

KL023100023

предприятие «Термоспектр» (ООО НПП «Термоспектр»), г.

Екатеринбург

Общество с ограниченной ответственностью «ГТЛАБ» (ООО «ГТЛАБ»), Нижегородская обл., г.

Саров_______

Chongqing Silian Measurement and Control Technology Co., Ltd., Китай

предприятие

«Термоспектр» (ООО НПП «Термоспектр»), г. Екатеринбург Общество с ограниченной ответственностью «ГТЛАБ» (ООО «ГТЛАБ»), Нижегородская обл., г.

Саров________

Chongqing

Silian Measurement and Control Technology Co., Ltd., Китай

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Гигрометры пси-хрометри-ческие ВИТ. Ме-

тодика по

верки»

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

стью Научно-производственное предприятие «Термоспектр» (ООО НПП «Термоспектр»), г. Екатеринбург

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

ОС

ОС

МП

А3009.0530 -2024 «ГСИ. Ак-

селеромет-ры 1C104HB. Методика поверки»

МП 208

065-2024 «ГСИ.

Уровнемеры буйковые MFT. Методика

поверки»

3 года

1 год -для уровне меров с пределами

допус-кае-мой абсо-

лют-ной

по-

грешности (при переводе из приведен-

Общество с ограниченной ответственностью «ГТЛАБ» (ООО «ГТЛАБ»), Нижегородская обл., г.

Саров_______

Общество с ограниченной ответственностью «НОРД СЕРВИС» (ООО «НОРД СЕРВИС»), г.

Москва

ФГУП «РФЯЦ-ВНИИЭФ», Нижегородская обл., г. Саров

ФГБУ «ВНИИМС», г. Москва

17.05.2024

01.07.2024

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

ной) < ± 3 мм; 3 года -для уровне меров с пределами

допус-

кае-мой абсо-

лют-ной

по-

грешности (при переводе из

14.

Система ав-

Обозна-

томатизиро-

чение

ванная ин-

отсут-

формацион-

ствует

но-

измеритель-

ная коммер-

ческого уче-

та электро-

энергии

ООО Шахта

«Алардин-

ская»

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

93103-24

01/24

Общество с ограниченной ответственностью «ЭНЕРГОМЕТРО-ЛОГИЯ» (ООО «ЭНЕРГОМЕТРО-ЛОГИЯ»), г. Москва

Общество с ограниченной ответственностью «Шахта «Алардин-ская» (ООО «Шахта «Ала-рдинская»), Кемеровская область - Кузбасс, г.о. Кал-танский, п. Малиновка

ОС

МП 26.51/302/2 4 «ГСИ. Система

автомати-

зированная информационно-измерительная

коммерческого учета

электро-

приведенной) свыше ± 3 мм

4 года

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Общество с ограниченной ответственностью «ЭНЕРГОМЕТРО-ЛОГИЯ» (ООО «ЭНЕРГО-МЕТРОЛОГИЯ»), г. Москва

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

ООО «Энерго-тестконтроль», г.

Москва

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

24.05.2024

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

15.

Толщиномер никелевого

ТНА

ЖРД

16.

покрытия сложнопрофильных деталей

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

93104-24

2403001

Общество с ограниченной ответственностью «НаучноТехнический Центр «Эталон» (ООО «НТЦ «Эталон»), г. Санкт-Петербург

Общество с ограниченной ответственностью «НаучноТехнический Центр «Эталон» (ООО «НТЦ «Эталон»), г. Санкт-Петербург

ОС

энергии

ООО Шахта «Алар-динская». Методика поверки»

МП 651

24-015 «ГСИ.

Толщиномер никелевого по-

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

1 год

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Устройства контроля параметров коммутирующего устройства

УКП-1

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

93105-24

003

Общество с ограниченной ответственностью «Промышленная

энергия»

(ООО «Пром-энергия»), г.

Рязань

Система ав-

Обозна-

томатизиро-ванная ин-формацион-но-

чение

отсутствует

измерительная коммерческого уче-

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

93106-24

282.8

Акционерное общество «Российский

концерн по производству электрической и тепловой

энергии на

Общество с ограниченной ответственностью «Промышленная

энергия»

(ООО «Пром-энергия»), г.

Рязань

Акционерное общество «Российский

концерн по производству электрической и тепловой

энергии на

ОС

ОС

крытия сложно-профильных деталей ТНА ЖРД. Методика по

верки» РТ-МП-

487-5512024

«Устройства кон-

троля параметров коммутирующего устройства

УКП-1.

Методика поверки» МП ЭПР-

692-2024 «ГСИ. Си-

стема ав-

томатизи-

рованная информационно-

1 год

4 года

Общество с ограниченной ответственностью «НаучноТехнический Центр «Эталон» (ООО «НТЦ «Эталон»), г. Санкт-Петербург

Общество с ограниченной ответственностью «Промышленная энергия» (ООО «Промэнер-гия»), г. Рязань

Общество с ограниченной ответственностью «Энерго-ПромРесурс» (ООО «Энер-гоПромРе-сурс»), Мос-

ФГУП «ВНИИФТРИ», Московская обл., г. Солнечногорск, рп. Менделеево

ФБУ «Ростест-

Москва», г. Москва

ООО «Энерго-ПромРесурс», Московская обл., г. Красногорск

28.06.2024

02.07.2024

31.07.2024

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

та электроэнергии (АИИС КУЭ) филиала АО «Концерн Росэнергоатом» «Но-

воворонеж-ская атомная

станция»

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

атомных станциях» (АО «Концерн Росэнергоатом»), г. Москва

атомных станциях» (АО «Концерн Росэнергоатом»), г. Москва

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

измерительная

коммерческого учета электроэнергии (АИИС КУЭ) филиала АО «Концерн Росэнергоатом» «Но-

воворо-нежская

атомная

станция»

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

ковская обл., г.

Красногорск

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» сентября 2024 г. № 2083

Лист № 1

Всего листов 22

коммерческого

Росэнергоатом»

Регистрационный № 93106-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии (АИИС КУЭ) филиала АО «Концерн «Нововоронежская атомная станция»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала АО «Концерн Росэнергоатом» «Нововоронежская атомная станция» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения информации, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

  • 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя сервер филиала АО «Концерн Росэнергоатом» «Нововоронежская атомная станция», программное обеспечение (ПО) «Пирамида 2.0», устройство синхронизации времени (УСВ), каналообразующую аппаратуру, автоматизированные рабочие места (АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

  • 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер АО «Концерн Росэнергоатом», ПО «Пирамида 2.0», УСВ, каналообразующую аппаратуру, АРМ, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов приема-передачи данных поступает на «Нововоронежская атомная станция», информации, в частности вычисление

счетчиков при помощи технических средств сервер филиала АО «Концерн Росэнергоатом» где осуществляется обработка измерительной электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

Далее информация при помощи технических средств приема-передачи данных поступает на сервер АО «Концерн Росэнергоатом», где осуществляется обработка, формирование и хранение поступающей информации, оформление отчетных документов.

Также АИИС КУЭ может принимать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде, и передавать всем заинтересованным субъектам оптового рынка электроэнергии (ОРЭ).

От сервера АО «Концерн Росэнергоатом» информация в виде xml-файлов установленных форматов поступает на АРМ уровня ИВК по корпоративному каналу связи.

Передача информации от АРМ уровня ИВК в программно-аппаратный комплекс АО «АТС» с электронной подписью субъекта ОРЭ, в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по электронной почте в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ обеспечивает синхронизацию шкал времени всех компонентов системы с национальной шкалой времени UTC(SU).

В качестве основного источника синхронизации используются сигналы глобальной навигационной спутниковой системы ГЛОНАСС/GPS, по которым синхронизируются УСВ уровней ИВК и ИВКЭ, обеспечивающие формирование и передачу шкалы времени, синхронизированной с национальной шкалой координированного времени РФ UTC(SU) по сигналам глобальной навигационной спутниковой системы ГЛОНАСС/GPS.

В качестве резервного источника синхронизации используются NTP-серверы ФГУП «ВНИИФТРИ» (первого уровня, Stratum 1), обеспечивающие передачу информации о точном времени через глобальную сеть Интернет. По данным NTP-серверам, по NTP протоколу синхронизируются сервер филиала АО «Концерн Росэнергоатом» «Нововоронежская атомная станция» и сервер АО «Концерн Росэнергоатом». Таким образом обеспечивается постоянное обновление данных о текущем значении времени на всех компонентах АИИС КУЭ. Резервный источник синхронизации используется при выходе из строя основного.

Сравнение шкал времени счетчиков и сервера филиала АО «Концерн Росэнергоатом» «Нововоронежская атомная станция» осуществляется во время сеанса связи со счетчиками, но не реже одного раза в 30 мин. Корректировка шкал времени счетчиков производится при расхождении шкал времени счетчиков и сервера филиала АО «Концерн Росэнергоатом» «Нововоронежская атомная станция» более ±2 с.

Журналы событий счетчиков и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ филиала АО «Концерн Росэнергоатом» «Нововоронежская атомная станция» наносится на этикетку, расположенную на тыльной стороне сервера филиала АО «Концерн Росэнергоатом» «Нововоронежская атомная станция», типографским способом. Дополнительно заводской номер 282.8 указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2.0». ПО «Пирамида 2.0» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Метрологически значимая часть ПО «Пирамида 2.0» указана в таблице 1. Уровень защиты ПО «Пирамида 2.0» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО «Пирамида 2.0»

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Binary

Pack

Con-trols.dll

Check

Data

Integ-rity.dll

ComI ECFunc-tions.dll

ComMod-busFunc-tions.dll

Com StdFunc-tions.dll

DateTime-

Pro-cessing.dll

Safe

Values DataUp-date.dll

Simple

Verify

Data Sta-tuses.dll

Summary

Check

CRC.dll

Values

DataProc essing.dll

Номер версии (иден-

тификационный но-

не ниже 10.9.8

мер) ПО

E021CF

61C1445

013E6FE

EB1984E

0/^0^/1ТЛ

BE77C56

AB65EF4

EC9A864

D1C26A2

B6740D34

EFCC55E

1 HQ 1 Л /1

0072ACF

9C974D

55C4F19F

B617E4F7

71F3713E

F55C7FEC

19A3BC1

BB04C7

91291DA

1081A4

Цифровой

E1C7972

D7EA91

89A1B412

86CD87B

60C1DA

FF5CAF8

A4276386

F9BB42

6F805979

CF0C2D

идентификатор ПО

69B9DB1

219B4D

63A16CE

4A560FC9

D056CD6

B1C056F

0BB6FC8

44D4A0

32364430

E95F1B

4754D5

85C6A3

B6EE64

5476

C7

27

17

E373

A4D

AB

9

D5

5

Алгоритм вычисле-

ния цифрового иден-

MD5

тификатора ПО

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 — Состав ИК АИИС КУЭ и их метрологические характеристики

Измерительные компоненты

Но

мер

ИК

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

ВЛ 220 кВ

Нововоронежская АЭС - Латная

Наименование точки измерений

ТТ

SAS 245

Кл.т. 0,2S 2000/1

Рег. № 25121-07 Фазы: А; В; С

ТН

НКФ-220-06 У1

Кл.т. 0,5

220000/^3/100/^3

Рег. № 41878-09 Фазы: А; С

НКФ-220-06 У1

Кл.т. 0,2 220000/^3/100/^3 Рег. № 41878-09

Фазы: В

НКФ-220-58

Кл.т. 1,0 220000/^3/100/^3 Рег. № 1382-60

Фазы: А; В; С

Счетчик

A1802RAL-P4G-

DW-4

Кл.т. 0,2S/0,5

Рег. № 31857-11

УСВ

УССВ-2

Рег. № 54074-13

УССВ-2

Рег. № 54074-13

Сервер

Серверы, совместимые с платформой х86-х64

8

Актив

ная

Вид электроэнергии

Реактив

ная

Метрологические характеристики ИК

Границы допускаемой основной относительной погрешности (±5), %

Границы допускаемой относительной погрешности в рабочих условиях (±5), %

9

10

1,4

2,1

2,7

3,2

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

ВЛ 220 кВ Нововоронежская АЭС - Южная с отпайкой на

ПС Новая (Нововоронежская АЭС, ОРУ 220 кВ,

СШ 220 кВ, яч. 4)

НКФ-220-06 У1

Кл.т. 0,5 220000/V3/100/V3 Рег. № 41878-09

Фазы: А; С

SAS 245

Кл.т. 0,2S

2000/1

Рег. № 25121-07 Фазы: А; В; С

НКФ-220-06 У1

Кл.т. 0,2 220000/V3/100/V3 Рег. № 41878-09

Фазы: В

НКФ-220-58

Кл.т. 1,0

220000/^3/100/^3

Рег. № 1382-60

Фазы: А; В; С

A1802RAL-P4G-

DW-4

Кл.т. 0,2S/0,5 Рег. № 31857-11

6

7

8

9

10

УССВ-2

Рег. №

54074-13

Серверы, совмести-

Активная

1,4

2,1

УССВ-2

мые с платфор-

Реактив-

2,7

3,2

Рег. №

54074-13

мой х86-х64

ная

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

ВЛ 220 кВ Нововоронежская АЭС - Кировская с отпайкой на ПС Новая (Нововоронежская АЭС, ОРУ 220 кВ, СШ 220 кВ, яч. 2)

НКФ-220-06 У1

Кл.т. 0,5 220000/V3/100/V3 Рег. № 41878-09

Фазы: А; С

SAS 245

Кл.т. 0,2S

2000/1

Рег. № 25121-07 Фазы: А; В; С

НКФ-220-06 У1

Кл.т. 0,2 220000/V3/100/V3 Рег. № 41878-09

Фазы: В

НКФ-220-58

Кл.т. 1,0

220000/^3/100/^3

Рег. № 1382-60

Фазы: А; В; С

A1802RAL-P4G-

DW-4

Кл.т. 0,2S/0,5 Рег. № 31857-11

6

7

8

9

10

УССВ-2

Рег. №

54074-13

Серверы, совмести-

Активная

1,4

2,1

УССВ-2

мые с платфор-

Реактив-

2,7

3,2

Рег. №

54074-13

мой х86-х64

ная

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

ОВ-1

SAS 245

Кл.т. 0,2S

2000/1

Рег. № 25121-07 Фазы: А; В; С

НКФ-220-06 У1

Кл.т. 0,5

220000/^3/100/^3

Рег. № 41878-09

Фазы: А; С

НКФ-220-06 У1

Кл.т. 0,2 220000/^3/100/^3 Рег. № 41878-09

Фазы: В

A1802RAL-P4G-

DW-4

Кл.т. 0,2S/0,5 Рег. № 31857-11

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

ОВ-2

SAS 245

Кл.т. 0,2S

2000/1

Рег. № 25121-07 Фазы: А; В; С

НКФ-220-58

Кл.т. 1,0 220000/^3/100/^3 Рег. № 1382-60 Фазы: А; В; С

НКФ-220-58 У1

Кл.т. 0,5 220000/V3/100/V3 Рег. № 14626-95 Фазы: А; В; С

УССВ-2

Рег. № 54074-13

УССВ-2

Рег. № 54074-13

Серверы, совместимые с платформой х86-х64

НКФ-220-58 У1

Кл.т. 0,5

220000/^3/100/^3

Рег. № 14626-95

Фазы: А; В; С

A1802RAL-P4G-DW-4

Кл.т. 0,2S/0,5

Рег. № 31857-11

8

9

10

Активная

1,4

2,1

Реактивная

2,7

3,2

Активная

0,9

1,6

Реактивная

1,6

2,7

1

2

3

4

5

6

ВЛ 220 кВ Новая

- Южная

SAS 245

Кл.т. 0,2S 2000/1

Рег. № 25121-07 Фазы: А; В; С

TEMP 245

Кл.т. 0,2 220000/^3/100/^3 Рег. № 55517-13 Фазы: А; В; С

TEMP 245

Кл.т. 0,2 220000/^3/100/^3 Рег. № 55517-13 Фазы: А; В; С

A1802RAL-P4G-

DW-4

Кл.т. 0,2S/0,5

Рег. № 31857-11

7

ВЛ 220 кВ Новая

— Кировская

SAS 245

Кл.т. 0,2S 2000/1

Рег. № 25121-07 Фазы: А; В; С

TEMP 245

Кл.т. 0,2 220000/^3/100/^3 Рег. № 55517-13 Фазы: А; В; С

TEMP 245

Кл.т. 0,2 220000/^3/100/^3 Рег. № 55517-13 Фазы: А; В; С

A1802RAL-P4G-

DW-4

Кл.т. 0,2S/0,5

Рег. № 31857-11

УССВ-2

Рег. № 54074-13

УССВ-2

Рег. № 54074-13

Серверы, совместимые с платформой х86-х64

8

9

10

Актив

ная

0,6

1,5

Реактивная

1,1

2,5

Актив

ная

0,6

1,5

Реактивная

1,1

2,5

1

2

3

4

5

6

7

8

9

10

8

ВЛ 220 кВ Нововоронежская АЭС - Южная с отпайкой на

ПС Новая (Нововоронежская

АЭС, ПС 500 кВ Новая, ОРУ 220Н,

СШ 220 кВ, яч. 9)

SAS 245

Кл.т. 0,2S 2000/1

Рег. № 25121-07 Фазы: А; В; С

TEMP 245

Кл.т. 0,2 220000/^3/100/^3 Рег. № 55517-13 Фазы: А; В; С

TEMP 245

Кл.т. 0,2 220000/^3/100/^3 Рег. № 55517-13 Фазы: А; В; С

A1802RAL-P4G-

DW-4

Кл.т. 0,2S/0,5

Рег. № 31857-11

Активная

Реактив

ная

0,6

1,1

  • 1.5

  • 2.5

9

ВЛ 220 кВ Нововоронежская

АЭС - Кировская с отпайкой на

ПС Новая (Нововоронежская АЭС, ПС 500 кВ

Новая, ОРУ 220Н, СШ 220 кВ,

яч. 10)

SAS 245

Кл.т. 0,2S 2000/1

Рег. № 25121-07 Фазы: А; В; С

TEMP 245

Кл.т. 0,2 220000/^3/100/^3 Рег. № 55517-13 Фазы: А; В; С

TEMP 245

Кл.т. 0,2 220000/^3/100/^3 Рег. № 55517-13 Фазы: А; В; С

A1802RAL-P4G-

DW-4

Кл.т. 0,2S/0,5

Рег. № 31857-11

УССВ-2

Рег. №

54074-13

УССВ-2

Рег. №

54074-13

Серверы, совместимые с платформой х86-х64

Активная

Реактив

ная

0,6

1,1

  • 1.5

  • 2.5

1

2

3

4

5

10

КЛ 220 кВ Донская-Новая № 1

SAS 245

Кл.т. 0,2S 2000/1

Рег. № 25121-07 Фазы: А; В; С

TEMP 245

Кл.т. 0,2 220000/^3/100/^3 Рег. № 55517-13 Фазы: А; В; С

TEMP 245

Кл.т. 0,2 220000/^3/100/^3 Рег. № 55517-13 Фазы: А; В; С

A1802RALQ-

P4GB-DW-4

Кл.т. 0,2S/0,5

Рег. № 31857-11

11

КЛ 220 кВ Донская-Новая № 2

SAS 245

Кл.т. 0,2S 2000/1

Рег. № 25121-07 Фазы: А; В; С

TEMP 245

Кл.т. 0,2 220000/^3/100/^3 Рег. № 55517-13 Фазы: А; В; С

TEMP 245

Кл.т. 0,2 220000/^3/100/^3 Рег. № 55517-13 Фазы: А; В; С

A1802RALQ-P4GB-DW-4

Кл.т. 0,2S/0,5

Рег. № 31857-11

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

8

9

10

Актив

ная

0,6

1,5

Реактивная

1,1

2,5

Актив

ная

0,6

1,5

Реактивная

1,1

2,5

1

2

3

4

5

12

ОВ-220Н

SAS 245

Кл.т. 0,2S 2000/1

Рег. № 25121-07 Фазы: А; В; С

TEMP 245

Кл.т. 0,2 220000/^3/100/^3 Рег. № 55517-13 Фазы: А; В; С

TEMP 245

Кл.т. 0,2 220000/^3/100/^3 Рег. № 55517-13 Фазы: А; В; С

A1802RAL-P4G-

DW-4

Кл.т. 0,2S/0,5

Рег. № 31857-11

13

ВЛ 500 кВ Нововоронежская

АЭС - Воронежская

SAS 550

Кл.т. 0,2S 2000/1

Рег. № 25121-07 Фазы: А; В; С

TEMP 550

Кл.т. 0,2 500000/^3/100/^3 Рег. № 55517-13 Фазы: А; В; С

TEMP 550

Кл.т. 0,2 500000/^3/100/^3 Рег. № 55517-13 Фазы: А; В; С

A1802RAL-P4G-

DW-4

Кл.т. 0,2S/0,5

Рег. № 31857-11

УССВ-2

Рег. № 54074-13

УССВ-2

Рег. № 54074-13

Серверы, совместимые с платформой х86-х64

8

9

10

Актив

ная

0,6

1,5

Реактивная

1,1

2,5

Актив

ная

0,6

1,5

Реактивная

1,1

2,5

1

2

3

4

5

6

7

8

9

10

14

ВЛ 500 кВ Бала-шовская - Липецкая Западная с отпайкой на Нововоронежскую АЭС

SAS 550

Кл.т. 0,2S 2000/1

Рег. № 25121-07 Фазы: А; В; С

TEMP 550

Кл.т. 0,2

500000/^3/100/^3

Рег. № 55517-13

Фазы: А; В; С

TEMP 550

Кл.т. 0,2 500000/^3/100/^3 Рег. № 55517-13 Фазы: А; В; С

A1802RAL-P4G-

DW-4

Кл.т. 0,2S/0,5

Рег. № 31857-11

Активная

Реактивная

0,6

1,1

  • 1.5

  • 2.5

15

ВЛ 500 кВ Ново

воронежская

АЭС -Донская № 1

SAS 550

Кл.т. 0,2S 2000/1

Рег. № 25121-07 Фазы: А; В; С

TEMP 550

Кл.т. 0,2 500000/^3/100/^3 Рег. № 55517-13 Фазы: А; В; С

TEMP 550

Кл.т. 0,2 500000/^3/100/^3 Рег. № 55517-13 Фазы: А; В; С

A1802RALQV-

P4GB-DW-4

Кл.т. 0,2S/0,5

Рег. № 31857-11

УССВ-2

Рег. №

54074-13

УССВ-2

Рег. №

54074-13

Серверы, совместимые с платформой х86-х64

Активная

Реактивная

0,6

1,1

  • 1.5

  • 2.5

1

2

3

4

5

16

ВЛ 500 кВ Ново

воронежская

АЭС -Донская № 2

SAS 550

Кл.т. 0,2S 2000/1

Рег. № 25121-07

Фазы: А; В; С

TEMP 550

Кл.т. 0,2 500000/^3/100/^3 Рег. № 55517-13 Фазы: А; В; С

TEMP 550

Кл.т. 0,2 500000/^3/100/^3 Рег. № 55517-13 Фазы: А; В; С

A1802RALQV-P4GB-DW-4 Кл.т. 0,2S/0,5

Рег. № 31857-11

17

ВЛ 110 кВ Нововоронежская

АЭС - Колодез-

ная-тяговая № 1 с отпайками

ТФНД-110М-П

Кл.т. 0,5 1000/5

Рег. № 83305-21 Фазы: А; В; С

НКФ-110-57

Кл.т. 0,5 110000/^3/100/^3 Рег. № 14205-05 Фазы: А; В; С

НКФ-110

Кл.т. 0,5 110000/^3/100/^3 Рег. № 26452-06 Фазы: А; В; С

A1802RAL-P4G-DW-4 Кл.т. 0,2S/0,5

Рег. № 31857-11

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

8

9

10

Актив

ная

0,6

1,5

Реактивная

1,1

2,5

Актив

ная

1,1

3,0

Реактивная

2,3

4,7

18

ВЛ 110 кВ Нововоронежская АЭС - Колодез-ная-тяговая № 2 с отпайками

ТФНД-110М-П

Кл.т. 0,5 1000/5

Рег. № 83305-21

Фазы: А; В; С

НКФ-110-57

Кл.т. 0,5

110000/^3/100/^3

Рег. № 14205-05 Фазы: А; В; С

19

ВЛ 110 кВ Нововоронежская

АЭС - Лиски-тя-говая № 1 с отпайками

ТФНД-110М-П

Кл.т. 0,5 1000/5

Рег. № 83305-21

Фазы: А; В; С

НКФ-110

Кл.т. 0,5

110000/V3/1OO/V3

Рег. № 26452-06

Фазы: А; В; С НКФ-110-57

Кл.т. 0,5

110000/V3/1OO/V3

Рег. № 14205-05 Фазы: А; В; С

A1802RAL-P4G-

DW-4

Кл.т. 0,2S/0,5 Рег. № 31857-11

УССВ-2

Рег. № 54074-13

УССВ-2

Рег. № 54074-13

Серверы, совместимые с платформой х86-х64

НКФ-110

Кл.т. 0,5

110000/V3/100/V3

Рег. № 26452-06

Фазы: А; В; С

А1802RAL-P4G-DW-4

Кл.т. 0,2S/0,5

Рег. № 31857-11

8

9

10

Актив

ная

1,1

3,0

Реактивная

2,3

4,7

Актив

ная

1,1

3,0

Реактивная

2,3

4,7

1

2

3

4

5

6

7

8

9

10

20

ВЛ 110 кВ Нововоронежская

АЭС - Лиски-тя-говая № 2 с отпайками

ТФНД-110М-П

Кл.т. 0,5 1000/5

Рег. № 83305-21

Фазы: А; В; С

НКФ-110-57

Кл.т. 0,5 110000/^3/100/^3 Рег. № 14205-05 Фазы: А; В; С

НКФ-110

Кл.т. 0,5 110000/^3/100/^3 Рег. № 26452-06 Фазы: А; В; С

A1802RAL-P4G-DW-4 Кл.т. 0,2S/0,5

Рег. № 31857-11

Актив

ная

Реактив

ная

1,1

2,3

3,0

4,7

21

ВЛ 110 кВ Нововоронежская АЭС - Бобров № 1 с отпайкой на ПС Заводская

ТФНД-110М-П

Кл.т. 0,5 1000/5

Рег. № 83305-21

Фазы: А; В; С

НКФ-110-57

Кл.т. 0,5 110000/^3/100/^3 Рег. № 14205-05 Фазы: А; В; С

НКФ-110

Кл.т. 0,5 110000/^3/100/^3 Рег. № 26452-06 Фазы: А; В; С

A1802RAL-P4G-DW-4 Кл.т. 0,2S/0,5

Рег. № 31857-11

УССВ-2

Рег. №

54074-13

УССВ-2

Рег. №

54074-13

Серверы, совместимые с платформой х86-х64

Актив

ная

Реактив

ная

1,1

2,3

3,0

4,7

1

2

3

4

5

22

ВЛ 110 кВ Ново

воронежская АЭС - Бобров № 2 с отпайкой на ПС Заводская

ТФНД-110М-П

Кл.т. 0,5 1000/5

Рег. № 83305-21

Фазы: А; В; С

НКФ-110-57

Кл.т. 0,5 110000/^3/100/^3 Рег. № 14205-05 Фазы: А; В; С

НКФ-110

Кл.т. 0,5 110000/^3/100/^3 Рег. № 26452-06 Фазы: А; В; С

А1802RAL-P4G-DW-4 Кл.т. 0,2S/0,5

Рег. № 31857-11

23

ОВ-110

ТФНД-110М-П

Кл.т. 0,5 1000/5

Рег. № 83305-21

Фазы: А; В; С

НКФ-110-57

Кл.т. 0,5 110000/^3/100/^3 Рег. № 14205-05 Фазы: А; В; С

НКФ-110

Кл.т. 0,5 110000/^3/100/^3 Рег. № 26452-06 Фазы: А; В; С

А1802RAL-P4G-DW-4 Кл.т. 0,2S/0,5

Рег. № 31857-11

24

ТГ-11

ТВ-ЭК

Кл.т. 0,2S 10000/5

Рег. № 74600-19

Фазы: А; В; С

ЗНОЛ-ЭК-15

Кл.т. 0,2 15750/^3/100/^3 Рег. № 68841-17

Фазы: А; В; С

А1802RAL-P4G-DW-4 Кл.т. 0,2S/0,5

Рег. № 31857-11

25

ГСР-11

ТВЛМ-10

Кл.т. 0,5 1000/5

Рег. № 1856-63

Фазы: А; В; С

НТМИ-6-66

Кл.т. 0,5

6000/100

Рег. № 2611-70

Фазы: АВС

А1802RAL-P4G-DW-4 Кл.т. 0,2S/0,5

Рег. № 31857-11

УССВ-2

Рег. № 54074-13

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

УССВ-2

Рег. № 54074-13

7

8

9

10

Активная

1,1

3,0

Реактивная

2,3

4,7

Активная

1,1

3,0

Реактивная

2,3

4,7

Серверы, совместимые с

Активная

Реактивная

0,6

1,1

  • 1.5

  • 2.5

платфор

мой х86-х64

Актив

ная

Реактив

ная

1,1

2,3

3,0

4,7

1

2

3

4

5

26

ТГ-12

ТВ-ЭК

Кл.т. 0,2S 10000/5

Рег. № 74600-19

Фазы: А; В; С

ЗНОЛ-ЭК-15

Кл.т. 0,2 15750/^3/100/^3 Рег. № 68841-17

Фазы: А; В; С

А1802RAL-P4G-DW-4 Кл.т. 0,2S/0,5

Рег. № 31857-11

27

ГСР-12

ТВЛМ-10

Кл.т. 0,5 1000/5

Рег. № 1856-63

Фазы: А; В; С

НТМИ-6-66

Кл.т. 0,5 6000/100

Рег. № 2611-70

Фазы: АВС

А1802RAL-P4G-DW-4 Кл.т. 0,2S/0,5

Рег. № 31857-11

28

ТГ-13

GSR

Кл.т. 0,2S 24000/5

Рег. № 25477-08

Фазы: А; В; С

TJC 6

Кл.т. 0,2 20000/^3/100/^3 Рег. № 51637-12 Фазы: А; В; С

А1802RAL-P4G-DW-4 Кл.т. 0,2S/0,5

Рег. № 31857-11

29

ТГ-14

GSR

Кл.т. 0,2S 24000/5

Рег. № 25477-08

Фазы: А; В; С

TJC 6

Кл.т. 0,2 20000/^3/100/^3 Рег. № 51637-12 Фазы: А; В; С

А1802RAL-P4G-DW-4 Кл.т. 0,2S/0,5

Рег. № 31857-11

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

8

9

10

Актив

ная

0,6

1,5

Реактивная

1,1

2,5

Актив

ная

1,1

3,0

Реактивная

2,3

4,7

Актив

ная

0,6

1,5

Реактивная

1,1

2,5

Актив

ная

0,6

1,5

Реактивная

1,1

2,5

Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)

±5 с

Примечания:

  • 1   В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

  • 2   Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

  • 3   Погрешность в рабочих условиях указана для ИК №№ 17-23, 25, 27 для силы тока 5 % от 1ном, для остальных ИК - для силы тока 2 % от 1ном; cos9 = 0,8инд.

  • 4   Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичные утвержденного типа, а также замена серверов без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики

Значение

1

2

Количество ИК

29

Нормальные условия:

параметры сети:

напряжение, % от ином

от 95 до 105

сила тока, % от 1ном

для ИК №№ 17-23, 25, 27

от 5 до 120

для остальных ИК

от 1 до 120

коэффициент мощности cosф

0,9

частота, Гц

от 49,8 до 50,2

температура окружающей среды, °С

от +15 до +25

Условия эксплуатации:

параметры сети:

напряжение, % от ином

от 90 до 110

сила тока, % от 1ном

для ИК №№ 17-23, 25, 27

от 5 до 120

для остальных ИК

от 1 до 120

коэффициент мощности cosф

от 0,5 до 1,0

частота, Гц

от 49,6 до 50,4

температура окружающей среды в месте расположения ТТ и ТН, °С

от -45 до +40

температура окружающей среды в месте расположения счетчиков, °С

от 0 до +40

температура окружающей среды в месте расположения серверов, °С

от +15 до +25

Надежность применяемых в АИИС КУЭ компонентов:

для счетчиков:

среднее время наработки на отказ, ч, не менее

120000

среднее время восстановления работоспособности, ч

72

для УСВ:

среднее время наработки на отказ, ч, не менее

74500

среднее время восстановления работоспособности, ч

2

для серверов:

среднее время наработки на отказ, ч, не менее

35000

среднее время восстановления работоспособности, ч

1

1

2

Глубина хранения информации:

для счетчиков:

тридцатиминутный профиль нагрузки в двух направлениях, сут,

не менее

180

при отключении питания, лет, не менее

30

для серверов:

хранение результатов измерений и информации состояний

средств измерений, лет, не менее

3,5

Надежность системных решений: защита от кратковременных сбоев питания серверов бесперебойного питания;

с помощью источника

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

  • -   журнал счетчиков: параметрирования; пропадания напряжения; коррекции времени в счетчиках.

  • -   журнал серверов: параметрирования; пропадания напряжения;

коррекции времени в счетчиках и серверах; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

  • -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки; серверов.

  • -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии;

серверов.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); серверах (функция автоматизирована).

Возможность сбора информации: о состоянии средств измерений; о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт./экз.

Трансформаторы тока

SAS 245

36

Трансформаторы тока

SAS 550

12

Трансформаторы тока

ТФНД-110М-П

21

Трансформаторы тока

ТВ-ЭК

6

Трансформаторы тока измерительные

ТВЛМ-10

6

Трансформаторы тока

GSR

6

Трансформаторы напряжения

НКФ-220-06 У1

3

Трансформаторы напряжения

НКФ-220-58

3

Трансформаторы напряжения

НКФ-220-58 У1

6

Трансформаторы напряжения емкостные

TEMP 245

6

Трансформаторы напряжения емкостные

TEMP 550

24

Трансформаторы напряжения

НКФ-110-57

3

Трансформаторы напряжения

НКФ-110

3

Трансформаторы напряжения заземляемые

ЗНОЛ-ЭК-15

6

Трансформаторы напряжения

НТМИ-6-66

2

Трансформаторы напряжения

TJC 6

6

Счетчики электрической энергии трехфазные многофункциональные

Альфа А1800

29

Устройства синхронизации системного времени

УССВ-2

2

Сервер филиала АО «Концерн Росэнергоатом» «Нововоронежская атомная станция»

Сервер, совместимый с платформой х86-х64

1

Сервер АО «Концерн Росэнергоатом»

Сервер, совместимый с платформой х86-х64

1

Методика поверки

1

Формуляр

РЭСС.411711.АИИС.282.8 ПФ

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ филиала АО «Концерн Росэнергоатом» «Нововоронежская атомная станция», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Акционерное общество «Российский концерн по производству электрической и тепловой энергии на атомных станциях» (АО «Концерн Росэнергоатом»)

ИНН 7721632827

Юридический адрес: 109507, г. Москва, ул. Ферганская, д. 25

Телефон: (495) 647-41-89

E-mail: info@rosenergoatom.ru

Изготовитель

Акционерное общество «Российский концерн по производству электрической и тепловой энергии на атомных станциях» (АО «Концерн Росэнергоатом»)

ИНН 7721632827

Адрес: 109507, г. Москва, ул. Ферганская, д. 25

Телефон: (495) 647-41-89

E-mail: info@rosenergoatom.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, оф. 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312047.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» сентября 2024 г. № 2083

Лист № 1

Всего листов 11

Регистрационный № 93090-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры переменного перепада давления РГ ИСА

Назначение средства измерений

Расходомеры переменного перепада давления РГ ИСА (далее - расходомеры) предназначены для измерений объёмного расхода и количества природного газа.

Описание средства измерений

Расходомеры переменного перепада давления предназначены для использования на объектах добычи, хранения и транспортирования газа в составе станций управления, модулей обвязки скважин и другого оборудования.

Принцип работы расходомеров заключается в создании перепада давления на стандартном сужающем устройстве, сопле ИСА 1932 (далее - СУ), измерении и регистрации избыточного давления, перепада давления и температуры контролируемого природного газа, вычислении и регистрации расхода и количества природного газа, прошедшего через СУ.

При измерении расхода контролируемой среды используется метод переменного перепада давления в соответствии с ГОСТ 8.586.1-2005, ГОСТ 8.586.3-2005, ГОСТ 8.586.5-2005 при числах Re от 2-104 до 107.

Метод переменного перепада давления основан на создании в первичном преобразователе с помощью СУ местного сужения потока, при этом часть потенциальной энергии газового потока переходит в кинетическую энергию, средняя скорость потока в месте его сужения повышается, статическое давление после СУ становится меньше статического давления до СУ, при этом чем больше расход газа, тем выше перепад давления.

Расходомер выполняет следующие функции:

  • -   измерение и регистрацию избыточного давления, перепада давления природного газа и температуры природного газа на первичном преобразователе со стандартным созданием переменного перепада давления на стандартном СУ;

  • -   вычисление физических свойств природного газа в соответствии с ГОСТ 30319.3-2015;

  • -   вычисление и регистрацию расхода и количества природного газа по измеренным параметрам;

  • -   формирование измеренных, вычисленных и зарегистрированных значений для дистанционной передачи данных в цифровой форме в САУ.

Конструктивной основой расходомера является СУ, конструкция которого отвечает требованиям ГОСТ 8.586.1-2005, ГОСТ 8.586.3-2005, ГОСТ 8.586.5-2005.

Конструктивно расходомеры состоят из СУ, которое установлено в корпусе, выполненного в виде инструментального фланца с отверстиями для отбора давления среды, преобразователя температуры среды, преобразователя избыточного давления, преобразователя дифференциального давления и вычислителя.

В качестве преобразователя температуры среды могут использоваться:

  • - преобразователь температуры, программируемый ТСПУ 031 (рег. № 46611-16) с токовым выходным сигналом 4-20 мА, настроенным на диапазон измерений от минус 40 до плюс 80 °С, и пределом допускаемой основной приведенной погрешности ±0,15 % от диапазона измерений;

  • - термопреобразователь универсальный ТПУ 0304 (рег. № 50519-17) с токовым выходным сигналом 4-20 мА, настроенным на диапазон измерений от минус 50 до плюс 100 °С, и пределом допускаемой основной приведенной погрешности ±0,15 % от диапазона измерений.

В качестве преобразователя избыточного давления могут использоваться:

  • - датчик давления Агат-100МТ (рег. № 74779-19) с токовым выходным сигналом 4-20 мА, настроенным на диапазон измерений от 0 до 16 МПа, и пределом допускаемой основной приведенной погрешности ±0,15 % от диапазона измерений;

  • - преобразователь давления измерительный СДВ-SMART (рег. № 61936-15) с токовым выходным сигналом 4-20 мА, настроенным на диапазон измерений от 0 до 16 МПа, и пределом допускаемой основной приведенной погрешности ±0,15 % от диапазона измерений;

  • - преобразователь давления измерительный АИР-20/М2 (рег. № 63044-16) с токовым выходным сигналом 4-20 мА, настроенным на диапазон измерений от 0 до 16 МПа, и пределом допускаемой основной приведенной погрешности ±0,1 % от диапазона измерений.

В качестве преобразователя дифференциального давления могут использоваться, в зависимости от исполнения расходомера, приведенные ниже средства измерений.

  • 1. Для исполнений РГ ИСА ХХХ х ХХ-02:

  • - датчик давления Агат-100МТ (рег. № 74779-19) с токовым выходным сигналом 4-20 мА, настроенным на диапазон измерений от 0 до 150 кПа, и пределом допускаемой основной приведенной погрешности ±0,15 % от диапазона измерений;

  • - преобразователь давления измерительный АИР-20/М2 (рег. № 63044-16) с токовым выходным сигналом 4-20 мА, настроенным на диапазон измерений от 0 до 150 кПа, и пределом допускаемой основной приведенной погрешности ±0,1 % от диапазона измерений.

  • 2. Для исполнений РГ ИСА ХХХ х ХХ-01:

  • - датчик давления Агат-100МТ (рег. № 74779-19) с токовым выходным сигналом 4-20 мА, настроенным на диапазон измерений от 0 до 40 кПа, и пределом допускаемой основной приведенной погрешности ±0,075 % от диапазона измерений;

  • - преобразователь давления измерительный АИР-20/М2 (рег. № 63044-16) с токовым выходным сигналом 4-20 мА, настроенным на диапазон измерений от 0 до 40 кПа, и пределом допускаемой основной приведенной погрешности ±0,1 % от диапазона измерений.

  • 3. Для исполнений РГ ИСА ХХХ х ХХ:

  • - датчик давления Агат-100МТ (рег. № 74779-19) с токовым выходным сигналом 4-20 мА, настроенным на диапазон измерений от 0 до 10 кПа, и пределом допускаемой основной приведенной погрешности ±0,1 % от диапазона измерений;

  • - преобразователь давления измерительный АИР-20/М2 (рег. № 63044-16) с токовым выходным сигналом 4-20 мА, настроенным на диапазон измерений от 0 до 10 кПа, и пределом допускаемой основной приведенной погрешности ±0,15 % от диапазона измерений.

Преобразователи избыточного давления, преобразователи дифференциального давления и вычислитель установлены в теплоизоляционном коробе с обогревом.

По требованию заказчика расходомеры комплектуются входным и выходным прямыми участками измерительного трубопровода (далее - ИТ).

Расходомеры могут выпускаться в различных исполнениях в зависимости от номинального диаметра и используемых преобразователей дифференциального давления.

Исполнения расходомеров, приведены в таблице 1.

Таблица 1 - Исполнения

Исполнение расходомера

Номинальный диаметр измерительного трубопровода

Диапазон внутренних диаметров цилиндрической части СУ, мм

Диапазон изменения перепада давления на СУ, кПа

РГ ИСА 80x16

DN80

от 24 до 55

от 1,6 до 10

РГ ИСА 80x16-01

от 5,5 до 40

РГ ИСА 80x16-02

от 25 до 150

РГ ИСА 100x16

DN100

от 30 до 69

от 1,6 до 10

РГ ИСА 100x16-01

от 5,5 до 40

РГ ИСА 100x16-02

от 25 до 150

РГ ИСА 150x16

DN150

от 40 до 85

от 1,6 до 10

РГ ИСА 150x16-01

от 5,5 до 40

Общий вид расходомеров переменного перепада давления РГ ИСА приведен на рисунке 1.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Место нанесения знака бзрыдозащиты при наличии сертификата

Песто нанесения исполнения

Нес то нанесения нонера сертификата

ХЛ^ОООФПК КОСНОС-НЕФТЬ-ГАЗ'

СЗелцне б Pdeeuu

Pi!(o3ortEp переиешЕощй ЗоМыая

кПтоохт^

KMtBЛU73^^У.UU1lУ

Номер ЕЕрпшфикрпр ТР ТС 012/2011

Техн1ичЕЕКдя харакгпЕрисгшка □N к----______

PN 16 МПр____

DN гпплп!     к-—_______

Моркирпйко Бзры&сзащиглы 1Ех НВ Т4 Qh

Несто нанесения номинального диаметра

Несто нтестие

номинааьного дитетра соппа

ЗЛоЗЕКой № "tfrflQi™ изг.

Несто нанесения ' \ забодского номера Несто несения даты изготобнения

Не с то нанесение

массы

Рисунок 2 - Внешний вид информационной таблички

Места установки пломб указаны на рисунках 3, 4, 5.

I

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

ПреойразоЬатель избыточного даЬления

Место заполнения мастикой

клеима

игольчатый

Рисунок 3 - Схема пломбировки от несанкционированного доступа на преобразователе избыточного давления и клапана запорного игольчатого

Месшо заполнения наешикой и npocfooHoSKU клейма

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Преойраэодатель дифферещиа/!ьного да8/!ения

Рисунок 4 - Схема пломбировки от несанкционированного доступа на преобразователе дифференциального давления

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Рисунок 5 - Схема пломбировки от несанкционированного доступа вычислителя

Семизначный цифровой заводской номер нанесен методом гравировки на информационную табличку, которая крепится на корпус расходомера.

Для защиты от несанкционированного доступа расходомеры пломбируются следующим способом:

  • - заполнением мастикой и простановкой клейма в местах, обозначенных на рис. 3, 4;

    5.

  • - нанесением наклейки на вычислитель, в соответствии с рисунком

Программное обеспечение

Программное обеспечение расходомеров встроенное.

для выполнения взаимодействия с

Программное обеспечение расходомеров предназначено математической обработки результатов измерений, обеспечения периферийными устройствами, защиты от несанкционированного доступа к работе и данным расходомера.

В расходомере используется программное обеспечение преобразователя расчетноизмерительного «Тэкон-19», состоящее из метрологически значимой и метрологически не значимой части. Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 2.

Доступ к изменению параметров и конфигурации ПО защищен паролями, являющимися 8-разрядными шестнадцатеричными числами.

Метрологические характеристики нормированы с учетом программного обеспечения.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные признаки

Значение

Идентификационное наименование ПО

Природ Газ ИСА1932

Номер версии (идентификационный номер) ПО

07.AA

Цифровой идентификатор ПО (контрольная сумма)

CF4B1812

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" согласно Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 3 -

Наименование характеристики

Обозначение/Значение

Условное обозначение

'и о 00

< и

S U сц

о

1 <о 'и о 00 и S U сц

см о

1 <о

о 00 и S U сц

'и о о

и S

сц

о

1 <о 'и о о

и S

U сц

(М о

1 <о 'и о о

и S

U сц

'и о

и

S

сц

1 <о 'и о 1Г)

и S

U сц

Пределы        измерения

От

От

От

От

От

От

От

От

объемного расхода в рабочих условиях1, м3

5,8

11,8

22,6

9,9

16,6

35,3

15,9

29,5

до

до

до

до

до

до

до

до

432

852

1563

684

1348

2470

1007

1989

Пределы        измерения

объемного         расхода,

От

От

От

От

От

От

От

От

приведенного к стандартным условиям1, м3

380

705

1492

594

1101

2332

1057

1957

до

до

до

до

до

до

до

до

26940

53850

70690

42620

85180

88320

62760

117370

Пределы допускаемой относительной погрешности измерения объемного расхода и объема газа в

рабочих условиях в пределах

±4

рабочих температур без учета погрешности определения

компонентного состава газа,

%

Пределы допускаемой

относительной погрешности измерения объемного расхода и объема газа,

приведенного к стандартным

±4

условиям, в пределах рабочих температур без учета

погрешности определения

компонентного состава газа,

%

Пределы допускаемой

относительной погрешности

±0,01

при вычислении расхода, %

Пределы допускаемой

относительной погрешности

±0,01

при измерении времени, %

Наименование характеристики

Обозначение/Значение

Диапазон измерений входных сигналов силы постоянного тока, мА

От 4 до 20 мА

Пределы допускаемой абсолютной погрешности измерения входных сигналов силы постоянного тока, мА

±0,02

1 - указаны минимально и максимально возможные значения. Конкретные значения диапазона измерения находятся внутри указанного и зависят от диаметра цилиндрической части СУ, диаметра ИТ, температуры, давления, перепада давления газа, а также от компонентного состава газа.

Таблица 4 - Основные технические

Наименование характеристики

Обозначение/Значение

Условное обозначение

'и о 00

< и

S U сц

о

1

'и о 00

< и

S U сц

(N О

1

'и о 00

< и

S U сц

о о

<

и

S

U сц

о

1

'и о о

< и

S U сц

см

о

1

о о

<

и

S

U сц

<о 'и о

и S

U сц

о

1 <о 'и о

< и S

U сц

Перепад давления на СУ, кПа

От

1,6

до

10

От

5,5 до

40

От

25 до 150

От

1,6 до

10

От

5,5 до

40

От

25 до

150

От

1,6 до

10

От

5,5 до

40

Температура окружающей среды, °С

От -60 до +40

Температура измеряемой среды, °С

От -23,15 до +76,85

Маркировка взрывозащиты

1Ex IIB T4 Gb

Допустимый диапазон изменения атмосферного давления, кПа

От 95 до 105

Диапазон изменения избыточного давления рабочей среды, МПа

От 1,6 до 16

Номинальный диаметр ИТ DN

80

100

150

Номинальный диаметр сопла, мм

От 24 до 55

От 30 до 69

От 40 до 85

Климатическое   исполнение   по

ГОСТ 15150

ХЛ1

Степень защиты по ГОСТ 14254

IP 66

Наименование характеристики

Обозначение/Значение

Условное обозначение

'и о 00

< и

S U сц

о

1

'и о 00

< и

S U сц

(N О

1

'и о 00

и S

U сц

о о

и S

U сц

о

1

'и о о

< и

S U сц

см

о

1

о о

<

и

S

U сц

'и о

и S

U сц

о

1

'и о

<

и

S

U сц

Температурный класс по

ГОСТ 31610.20-1

T4

Сигналы управления и сигнализации:

- цифровой

Ethernet, RS485

Напряжение питания постоянного тока, В

24±4

Напряжение питания постоянного тока обогрева вычислителя, В

24±4

Установленная мощность питания (с обогревом вычислителя, без учета обогрева короба теплоизоляционного), Вт, не более

59

Напряжение питания переменного тока для обогрева короба теплоизоляционного, В

220±10

Установленная мощность обогрева короба теплоизоляционного, Вт, не более

500

Присоединение к трубопроводу фланцевое по ГОСТ 33259-2015

80-160-11-1-J

100-160-11-1-J

150-160-11-

1-J

Назначенный срок хранения, лет (года)

5

Средний срок службы, лет

20

Габаритные размеры, мм не более: -длина

-ширина

-высота

1000

1000

1500

1000

1000

1500

1500

1500

2000

Масса, кг, не более

100

135

200

Знак утверждения типа

наносится на информационную табличку методом гравировки и на эксплуатационную документацию типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование

Обозначение

Количество

Расходомер переменного перепада давления РГ ИСА

КМЕВ.407349.001.00.000

1 шт.

Комплект монтажных частей и принадлежностей

КМЕВ.407349.001.75.000

1 к-т

Комплект монтажных частей, включающий измерительный трубопровод*

*

1 к-т

Расходомер переменного перепада давления РГ ИСА. Паспорт

КМЕВ.407349.001.00.000ПС

1 экз.

Расходомер переменного перепада давления РГ ИСА. Руководство по эксплуатации

КМЕВ.407349.001.00.000РЭ

1 экз.

Комплект монтажных частей и принадлежностей. Этикетка

КМЕВ.407349.001.75.000ЭТ

1 экз.

Комплект монтажных частей, включающий измерительный трубопровод. Этикетка*

*

1 экз.

Эксплуатационная документация, поставляемая с комплектующими изделиями

-

1 к-т

* - при заказе, определяется в зависимости от исполнения расходомера

Сведения о методиках (методах) измерений

приведены в п. 1.2 «Методика измерений» документа КМЕВ.407349.001.00.000РЭ «Расходомер переменного перепада давления РГ ИСА. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

КМЕВ.407349.001ТУ «Расходомер переменного перепада давления РГ ИСА. Технические условия».

Правообладатель

Общество с ограниченной ответственностью Финансово-промышленная компания «Космос-Нефть-Газ» (ООО ФПК «Космос-Нефть-Газ»)

ИНН 3663019523

Юридический адрес: 394019, г. Воронеж, ул. 9 января, д. 180, лит. 16 А, оф. 415

Тел.: (473) 247-91-00; факс: (473) 247-91-07

Web-cайт: http://www.kng.ru

E-mail: office@kng.vm.ru

Изготовитель

Общество с ограниченной ответственностью Финансово-промышленная компания «Космос-Нефть-Газ» (ООО ФПК «Космос-Нефть-Газ»)

ИНН 3663019523

Адрес: 394019, г. Воронеж, ул. 9 января, д. 180, лит. 16 А, оф. 415 Тел.: (473) 247-91-00; факс: (473) 247-91-07

Web-сайт: http://www.kng.ru

E-mail: office@kng.vm.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-сайт: www.vniir.org

Е-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Регистрационный № 93091-24

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» сентября 2024 г. № 2083

Лист № 1

Всего листов 28

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные GS

Назначение средства измерений

Преобразователи измерительные GS (далее - преобразователи) предназначены для измерений и преобразований с последующей гальванической развязкой аналоговых сигналов от датчиков в виде силы и напряжения постоянного тока (в том числе сигналов от термопар), частоты переменного тока и электрического сопротивления постоянному току (в том числе сигналов от термопреобразователей сопротивления) аналоговые сигналы.

в цифровые

и унифицированные

Описание средства измерений

Принцип действия преобразователей основан

на измерении сигналов в виде электрического сопротивления постоянному току, постоянного тока, частоты переменного тока, их преобразовании, пропорциональных входному сигналу выходных сигналов.

Конструктивно преобразователи выполнены в виде печатной

входных аналоговых силы и напряжения обработке и выдаче

платы, размещенной в малогабаритном корпусе из термопластических и полимерных материалов. В корпусе закреплены металлические винтовые или пружинные клеммные зажимы подводящих проводников и кабелей питания. Преобразователи так же передачи сигналов из взрывоопасной зоны в безопасную зону и наоборот.

Преобразователи обеспечивают гальваническое разделение цепей выходных цепей.

Преобразователи выпускаются в модификациях GS8531-EX, GS8532-EX, GS8535-EX, GS8536-EX, GS8547-EX, GS8549-EX, GS8555-EX, GS8567-EX, GS8568-EX, GS8572-EX.TC, GS8572-EX.RTD, GS8576-EX.RTD,

GS8577-EX.RTD, GS8578-EX.TC, GS8578-EX.RTD, GS8579-EX.TC, GS8579-EX.RTD, GS8579-EX.R, GS8589-EX.11, GS8589-EX.22, GS8247-EX.AMR, GS8247-EX.AR, GS8247-EX.MR, GS8247-EX.AM, GS8272-EX.AMR, GS8272-EX.AR, GS8272-EX.MR, GS8272-EX.AM, GS5035-EX, GS5036-EX, GS5038-EX, GS5045-EX, GS5067-EX, GS5071-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX, GS5079-EX.TC, GS4044-EX, GS4045-EX, GS4046-EX, GS4067-EX, GS4072-EX, GS8572-EX, GS8579-EX, GS8576-EX, GS8565-EX, GS8566-EX, GS8577-EX, GS8578-EX, GS8074-EX, GS8081-EX, GS5073-EX.RTD, GS5073-EX.TC, GS5076-EX.SIL.RTD, GS5076-EX.SIL.TC, GS5031-EX, GS5032-EX, GS5067-EX.1, отличающихся друг от друга характеристиками и функциональным назначением преобразователей.

GS8572-EX.R, GS8572-EX.SIL.TC,

GS8576-EX.R, GS8576-EX.SIL.TC,

для присоединения предназначены для

питания, входных и

GS8572-EX.SIL.RTD,

GS8576-EX.SIL.RTD,

GS8576-EX.TC,

GS8577-EX.TC,

Структура условного обозначения модификаций преобразователей:

GS

-        EX.

1 2

1 - Две цифры, обозначающие серию:

40 - Серия 4000

50 - Серия 5000

  • 80 - Серия 8000

  • 81 - Серия 8100

  • 82 - Серия 8200

85 - Серия 8500

2 - Две цифры, обозначающие тип входного и выходного сигнала:

  • 31 - Входной

  • 32 - Входной

  • 35 - Входной

  • 36 - Входной

38 - Входной

  • 44 - Входной

  • 45 - Входной

  • 46 - Входной

  • 47 - Входной

49 - Входной

55 - Входной

  • 65 - Входной

  • 66 - Входной

и и и и и и и и и и

выходной выходной выходной выходной выходной выходной выходной выходной выходной выходной

сигнал сигнал сигнал сигнал сигнал сигнал сигнал сигнал сигнал сигнал

сигнал частоты сигнал силы постоянного тока сигнал силы постоянного тока

по току с поддержкой HART-протокола по току с поддержкой HART-протокола по току с поддержкой HART-протокола по току с поддержкой HART-протокола по току с поддержкой HART-протокола по току с поддержкой HART-протокола по току с поддержкой HART-протокола по току с поддержкой HART-протокола по току с поддержкой HART-протокола по току с поддержкой HART-протокола

  • 67 - Входной и выходной сигнал по току с поддержкой HART-протокола

  • 68 - Входной и выходной сигнал по току с поддержкой HART-протокола

  • 71 - Входной сигнал от термопреобразователей сопротивления, преобразователей термоэлектрических, напряжения постоянного тока или потенциометр

  • 72 - Входной сигнал от термопреобразователей сопротивления, преобразователей термоэлектрических, напряжения постоянного тока или потенциометр

  • 73 - Входной сигнал от термопреобразователей сопротивления, преобразователей термоэлектрических

  • 74 - Потенциометр

76 - Входной сигнал от термопреобразователей сопротивления, преобразователей термоэлектрических, напряжения постоянного тока или потенциометр сопротивления,

  • 77 - Входной сигнал от термопреобразователей термоэлектрических, напряжения постоянного тока

  • 78 - Входной сигнал от термопреобразователей термоэлектрических, напряжения постоянного тока

  • 79 - Входной сигнал от термопреобразователей термоэлектрических, напряжения постоянного тока

сопротивления,

сопротивления,

преобразователей

преобразователей

преобразователей

81 - Входной сигнал напряжения постоянного тока

89 - Входной сигнал напряжения постоянного тока

3 - Несколько цифр или букв, представляют некоторую дополнительную информацию,которая может быть пустой.

Преобразователи устанавливаются на DIN-рейку.

Серийный номер в виде цифрового или буквенно-цифрового обозначения, состоящего из латинских букв и (или) арабских цифр, наносится на корпус преобразователей методом лазерной гравировки или наносится на корпус преобразователей в виде наклейки, что обеспечивает идентификацию каждого экземпляра в течение всего срока эксплуатации.

Общий вид преобразователей с указанием места нанесения серийного номера представлен на рисунках 1-4. Нанесение знака поверки на преобразователи в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) преобразователей не предусмотрено.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Рисунок 1 - Общий вид преобразователей с указанием места нанесения серийного номера (Модификации GS4044-EX, GS4045-EX, GS4046-EX, GS4067-EX, GS4072-EX)

--

Isolated Barrier GSS036-EX р/нломм}

• Ои<ри(:0^4'20т*.НАЯТ 1вм «шипи 1к < то

.           <»л

Р****      -                 «акая

zi₽№®^

Рисунок 2 - Общий вид преобразователей (Модификации GS5035-EX, GS5036-EX, GS5038-EX, GS5045-EX, GS5067-EX, GS5067-EX.1, GS5071-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC,

GS5079-EX, GS5079-EX.TC, GS5076-EX.SIL.RTD, GS5076-EX.SIL.TC, GS5031-EX, GS5032-EX)

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

II

Место нанесения серийного номера

Место нанесения серийного номера

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Рисунок 3 - Общий вид преобразователей с указанием места нанесения серийного номера

(Модификации GS5035-EX, GS5036-EX, GS5038-EX, GS5045-EX, GS5067-EX, GS5071-EX,

GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX, GS5079-EX.TC, GS5076-EX.SIL.RTD,

GS5076-EX.SIL.TC, GS5031-EX, GS5032-EX, GS5067-EX.1, GS5073-EX.RTD, GS5073-EX.TC, GS8074-EX, GS8081-EX)

(I - Место нанесения серийного номера, если ширина корпуса 12,5 мм;

II - Место нанесения серийного номера, если ширина корпуса 17,5 мм;

Ш - Место нанесения серийного номера, если ширина корпуса 22,5 мм)

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Рисунок 4 - Общий вид преобразователей с указанием места нанесения серийного номера (Модификации GS8531-EX, GS8532-EX, GS8535-EX, GS8536-EX, GS8547-EX, GS8549-EX, GS8555-EX, GS8567-EX, GS8568-EX, GS8572-EX.TC, GS8572-EX.RTD, GS8572-EX.R, GS8572-

EX.SIL.TC, GS8572-EX.SIL.RTD, GS8576-EX.TC, GS8576-EX.RTD, GS8576-EX.R, GS8576-

EX.SIL.TC, GS8576-EX.SIL.RTD, GS8577-EX.TC, GS8577-EX.RTD, GS8578-EX.TC, GS8578-

EX.RTD, GS8579-EX.TC, GS8579-EX.RTD, GS8579-EX.R, GS8589-EX.11, GS8589-EX.22, GS8247-EX.AMR, GS8247-EX.AR, GS8247-EX.MR, GS8247-EX.AM, GS8272-EX.AMR, GS8272-

EX.AR, GS8272-EX.MR, GS8272-EX.AM, GS8572-EX, GS8579-EX, GS8576-EX, GS8577-EX, GS8578-EX, GS8565-EX, GS8566-EX

Программное обеспечение

Программное обеспечение (далее - ПО) преобразователей состоит из встроенного и внешнего ПО. Внешнее ПО доступно только для модификаций: GS8555-EX, GS8572-EX.TC, GS8572-EX.RTD, GS8572-EX.R, GS8572-EX.SIL.TC, GS8572-EX.SIL.RTD, GS8576-EX.TC, GS8576-EX.RTD, GS8576-EX.R, GS8576-EX.SIL.TC, GS8576-EX.SIL.RTD, GS8577-EX.TC, GS8577-EX.RTD, GS8578-EX.TC, GS8578-EX.RTD, GS8579-EX.TC, GS8579-EX.RTD, GS8579-EX.R, GS8589-EX.11, GS8589-EX.22, GS8247-EX.AMR, GS8247-EX.AR, GS8247-EX.AM, GS8247-EX.MR, GS8272-EX.AMR, GS8272-EX.AR, GS8272-EX.MR, GS8272-EX.AM, GS5071-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX, GS5079-EX.TC, GS4072-EX, GS5073-EX.RTD, GS5073-EX.TC, GS5076-EX.SIL.RTD, GS5076-EX.SIL.TC, GS8572-EX, GS8576-EX, GS8577-EX, GS8578-EX, GS8579-EX.

Встроенное ПО является метрологически значимым, внешнее ПО является метрологически незначимым.

Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Метрологические характеристики преобразователей нормированы с учетом влияния встроенного ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимого встроенного ПО преобразователей приведены в таблице 1.

Таблица 1 -

ПО

данные

Идентификационные данные

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

1.0

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Модификация

Назначение

Количество входов и выходов

Диапазоны входного

сигнала

Диапазоны выходного сигнала

Пределы допускаемой приведенной (к верхнему пределу диапазона входного сигнала) основной погрешности преобразований, %

Пределы допускаемой приведенной (к верхнему пределу диапазона входного сигнала) дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 °С, %

1

2

3

4

5

6

7

GS8531-EX

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 4 до 20 мА

от 4 до 20 мА

±0,4

±0,01

GS8532-EX

Преобразование с развязкой выходного сигнала

2 входа

2 выхода

от 4 до 20 мА

от 4 до 20 мА

±0,4

±0,01

GS8535-EX

Преобразование с развязкой выходного сигнала

1 вход

2 выхода

от 0 до 20 мА

от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

1

2

3

4

5

6

7

GS8536-EX

Преобразование с развязкой выходного сигнала

2 входа

2 выхода

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

GS8547-EX

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

GS8549-EX

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

GS8567-EX

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

1

2

3

4

5

6

7

GS8568-EX

Преобразование с развязкой выходного сигнала

2 входа

2 выхода

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

GS8589-EX.11

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS8589-EX.22

Преобразование с развязкой выходного сигнала

2 входа

2 выхода

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS8572-EX.TC

Преобразование сигналов преобразователей термоэлектрических1)

1 вход

1 выход

Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ4)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

1

2

3

4

5

6

7

GS8572-EX.SIL.TC

Преобразование сигналов преобразователей термоэлектрических1)

1 вход

1 выход

Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ4)

от 4 до 20 мА от 1 до 5 В

±0,1

±0,01

GS8576-EX.TC

Преобразование сигналов преобразователей термоэлектрических1)

1 вход

2 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ4)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS8576-EX.SIL.TC

Преобразование сигналов преобразователей термоэлектрических1)

1 вход

2 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ4)

от 4 до 20 мА от 1 до 5 В

±0,1

±0,01

GS8577-EX.TC

Преобразование сигналов преобразователей термоэлектрических1)

1 вход

1 выход

Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ4)

от 4 до 20 мА

±0,1

±0,01

1

2

3

4

5

6

7

GS8578-EX.TC

Преобразование сигналов преобразователей термоэлектрических1)

2 входа

2 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ4)

от 4 до 20 мА

±0,1

±0,01

GS8579-EX.TC

Преобразование сигналов преобразователей термоэлектрических1)

2 входа

2 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ4)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS8572-EX.RTD

Преобразование сигналов термопреобразователей сопротивления2)

1 вход

1 выход

Сигналы от термопреобразователей сопротивления (См. таблицу 4)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS8572-EX.R

Преобразование сигналов потенциометра

1 вход

1 выход

от 0 до 10 кОм

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

1

2

3

4

5

6

7

GS8572-

EX.SIL.RTD

Преобразование сигналов термопреобразователей сопротивления2)

1 вход

1 выход

Сигналы от термопреобразователей сопротивления (См. таблицу 4)

от 4 до 20 мА от 1 до 5 В

±0,1

±0,01

GS8576-EX.RTD

Преобразование сигналов термопреобразователей сопротивления2)

1 вход

2 выхода

Сигналы от термопреобразователей сопротивления (См. таблицу 4)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS8576-EX.R

Преобразование сигналов потенциометра

1 вход

2 выхода

от 0 до 10 кОм

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS8576-

EX.SIL.RTD

Преобразование сигналов термопреобразователей сопротивления2)

1 вход

2 выхода

Сигналы от термопреобразователей сопротивления (См. таблицу 4)

от 4 до 20 мА от 1 до 5 В

±0,1

±0,01

1

2

3

4

5

6

7

GS8577-EX.RTD

Преобразование сигналов термопреобразователей сопротивления2)

1 вход

1 выход

Сигналы от термопреобразователей сопротивления (См. таблицу 4)

от 4 до 20 мА

±0,1

±0,01

GS8578-EX.RTD

Преобразование сигналов термопреобразователей сопротивления2)

2 входа

2 выхода

Сигналы от термопреобразователей сопротивления (См. таблицу 4)

от 4 до 20 мА

±0,1

±0,01

GS8579-EX.RTD

Преобразование сигналов термопреобразователей сопротивления2)

2 входа

2 выхода

Сигналы от термопреобразователей сопротивления (См. таблицу 4)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS8579-EX.R

Преобразование сигналов потенциометра

2 входа

2 выхода

от 0 до 10 кОм

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS8555-EX

Преобразование сигналов частоты

1 вход

2 выхода

от 0,1 до 100000 Гц

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В

±0,1

±0,01

1

2

3

4

5

6

7

GS5035-EX

Преобразование с развязкой выходного сигнала

1 вход

2 выхода

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

GS5036-EX

Преобразование с развязкой выходного сигнала

2 входа

2 выхода

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

GS5038-EX

Преобразование с развязкой выходного сигнала

2 входа

2 выхода

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

GS5045-EX

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

1

2

3

4

5

6

7

GS5067-EX

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

GS5071-EX

Преобразование сигналов термопреобразователей сопротивления2)

1 вход

1 выход

Сигналы от термопреобразователей сопротивления (См. таблицу 4)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS5072-EX

Преобразование сигналов преобразователей термоэлектрических1)

1 вход

1 выход

Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ4)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS5076-EX

Преобразование сигналов термопреобразователей сопротивления2)

1 вход

2 выход

Сигналы от термопреобразователей сопротивления (См. таблицу 4)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

1

2

3

4

5

6

7

GS5079-EX

Преобразование сигналов термопреобразователей сопротивления2)

2 входа

2 выхода

Сигналы от термопреобразователей сопротивления (См. таблицу 4)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS5076-EX.TC

Преобразование сигналов преобразователей термоэлектрических1)

1 вход

2 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ4)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS5079-EX.TC

Преобразование сигналов преобразователей термоэлектрических1)

2 входа

2 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ4)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS8247-EX.AMR

Преобразование с развязкой выходного

сигнала

1 вход

4 выхода

от 4 до 20 мА

от 4 до 20 мА

16 бит

±0,1

±0,01

GS8247-EX.AR

Преобразование с развязкой выходного

сигнала

1 вход

3 выхода

от 4 до 20 мА

от 4 до 20 мА

±0,1

±0,01

1

2

3

4

5

6

7

GS8247-EX.MR

Преобразование входного сигнала в цифровой вид

1 вход

3 выхода

от 4 до 20 мА

16 бит

±0,1

±0,01

GS8247-EX.AM

Преобразование с развязкой выходного сигнала и в цифровой вид

1 вход

2 выхода

от 4 до 20 мА

от 4 до 20 мА

16 бит

±0,1

±0,01

GS8272-EX.AMR

Преобразование сигналов преобразователей термоэлектрических и термопреобразователей 1) 2) сопротивления1) 2)

1 вход

4 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 3)

Сигналы от термопреобразователей сопротивления (См. таблицу 4)

от 4 до 20 мА

16 бит

±0,1

±0,01

GS8272-EX.AR

Преобразование сигналов преобразователей термоэлектрических и термопреобразователей 1) 2) сопротивления1) 2)

1 вход

3 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 3)

Сигналы от термопреобразователей сопротивления (См. таблицу 4)

от 4 до 20 мА

16 бит

±0,1

±0,01

1

2

3

4

5

6

7

GS8272-EX.MR

Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления1) 2)

1 вход

3 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 3)

Сигналы от термопреобразователей сопротивления (См. таблицу 4)

16 бит

±0,1

±0,01

GS8272-EX.AM

Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления1) 2)

1 вход

2 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 3)

Сигналы от термопреобразователей сопротивления (См. таблицу 4)

от 4 до 20 мА и

RS-485

±0,1

±0,01

GS4044-EX

Преобразование с развязкой выходного сигнала

1 вход

2 выхода

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

1

2

3

4

5

6

7

GS4045-EX

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

GS4046-EX

Преобразование с развязкой выходного сигнала

2 входа

2 выхода

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

GS4067-EX

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,005

1

2

3

4

5

6

7

GS4072-EX

Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления1) 2)

1 вход

1 выход

Сигналы от преобразователей термоэлектрических (См. таблицу 3)

Сигналы от термопреобразователей сопротивления (См. таблицу 4)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

±0,1

±0,01

GS8572-EX

Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления1) 2)

1 вход

1 выход

Сигналы от преобразователей термоэлектрических (См. таблицу 3)

Сигналы от термопреобразователей сопротивления (См. таблицу 4)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В

±0,1

±0,01

GS8579-EX

Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления1) 2)

2 входа

2 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 3)

Сигналы от термопреобразователей сопротивления (См. таблицу 4)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В

±0,1

±0,01

1

2

3

4

5

6

7

GS8576-EX

Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления1) 2)

1 вход

2 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 3)

Сигналы от термопреобразователей сопротивления (См. таблицу 4)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В

±0,1

±0,01

GS8577-EX

Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления1) 2)

1 вход

1 выход

Сигналы от преобразователей термоэлектрических (См. таблицу 3)

Сигналы от термопреобразователей сопротивления (См. таблицу 4)

от 4 до 20 мА

±0,1

±0,01

GS8578-EX

Преобразование сигналов преобразователей термоэлектрических и термопреобразователей сопротивления1) 2)

2 входа

2 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 3)

Сигналы от термопреобразователей сопротивления (См. таблицу 4)

от 4 до 20 мА

±0,1

±0,01

1

2

3

4

5

6

7

GS8074-EX

Преобразование сигналов потенциометра

1 вход

1 выход

от 60 до 4000 Ом

от 60 до 4000 Ом

±0,1

±0,01

GS8081-EX

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от -5 до +60 мВ

от -5 до +60 мВ

±0,03

±0,01

GS5076-

EX.SIL.RTD

Преобразование сигналов термопреобразователей сопротивления2)

1 вход

2 выхода

Сигналы от термопреобразователей сопротивления (См. таблицу 4)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В

±0,1

±0,01

1

2

3

4

5

6

7

GS5076-

EX.SIL.TC

Преобразование сигналов преобразователей термоэлектрических1)

1 вход

2 выхода

Сигналы от преобразователей термоэлектрических (См. таблицу 3)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В

±0,1

±0,01

GS8565-EX

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 40 мА

от 0 до 40 мА

±0,2

±0,02 (при температуре рабочих условий измерений от -20 °С до 0 °С включ.)

±0,01 (при температуре рабочих условий измерений св. 0 °С до +60 °С включ.)

GS8566-EX

Преобразование с развязкой выходного сигнала

2 входа

2 выхода

от 0 до 40 мА

от 0 до 40 мА

±0,2

±0,02 (при температуре рабочих условий измерений от -20 °С до 0 °С включ.)

±0,01 (при температуре рабочих условий измерений св. 0 °С до +60 °С включ.)

1

2

3

4

5

6

7

GS5031-EX

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 4 до 20 мА

от 4 до 20 мА

±0,4

±0,01

GS5032-EX

Преобразование с развязкой выходного сигнала

2 входа

2 выхода

от 4 до 20 мА

от 4 до 20 мА

±0,4

±0,01

GS5073-

EX.RTD

Преобразование сигналов термопреобразователей сопротивления2)

1 вход

1 выход

Сигналы от термопреобразователей сопротивления (См. таблицу 4)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В

±0,1

±0,01

1

2

3

4

5

6

7

GS5073-EX.TC

Преобразование сигналов преобразователей термоэлектрических1)

1 вход

1 выход

Сигналы от преобразователей термоэлектрических (См. таблицу 3)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В

±0,1

±0,01

GS5067-EX.1

Преобразование с развязкой выходного сигнала

1 вход

1 выход

от 0 до 20 мА от 4 до 20 мА

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В

±0,1

±0,005

  • 1) Типы преобразователей термоэлектрических и их характеристики приведены в таблице 3.

  • 2) Типы термопреобразователей сопротивления, подключаемых по трехпроводной схеме, и их характеристики приведены в таблице 4.

  • 1) Для термопреобразователей сопротивления максимально допустимое сопротивление провода 50 Ом (при трех проводной схеме подключения)

  • 2) При подключении термоэлектрических преобразователей в погрешность преобразований не включена погрешность, вызванная температурой холодного спая. На каждые 100 Ом увеличения длины компенсационного провода погрешность холодного спая увеличивается на 0,2 °C;

  • 3) При подключении термоэлектрического преобразователя типа B диапазон температуры должен быть больше +680 °C для обеспечения нормированных характеристик.

  • 4) При подключении термоэлектрического преобразователя типа S (при измерении температуры ниже +10    пределы допускаемой

приведенной (к верхнему пределу диапазона входного сигнала) основной погрешности преобразований составят ±0,6 %.

  • 5) По умолчанию преобразователи данной модификации настроены на преобразование входных сигналов от преобразователей термоэлектрических. Для преобразования входных сигналов напряжения постоянного тока (мВ) необходимо произвести настройку преобразователя согласно эксплуатационной документации.

Таблица 3 - Характеристики преобразователей термоэлектрических

Тип преобразователя термоэлектрического в соответствии с ГоСт Р 8.585-2001

Диапазон измерений температуры, °С

T

от -200 до +400

E

от -200 до +900

J

от -200 до +1200

K

от -200 до +1372

N

от-200 до +1300

R

от-40 до +1768

S

от -40 до +1768

B

от +320 до +1820

L

от -200 до +800

Таблица 4 - Характеристики термопреобразователей сопротивления

Тип термопреобразователя сопротивления в соответствии с ГОСТ 6651-2009

Диапазон измерений температуры, °С

Pt100

от -200 до +850

Pt1000

от -200 до +300

50М

от -50 до +150

100М

от -50 до +150

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

- для модификаций GS8577-EX.RTD, GS8578-EX.RTD, GS8577-EX.TC,

GS8578-EX.TC, GS8577-EX, GS8578-EX

от 12 до 30

- для модификаций GS8531-EX, GS8532-EX, GS5031-EX, GS5032-EX

от 20 до 30

- для модификаций GS8535-EX, GS8536-EX, GS8547-EX, GS8549-EX, GS8555-EX, GS8567-EX, GS8568-EX, GS8572-EX.TC, GS8572-EX.RTD, GS8572-EX.R, GS8572-EX.SIL.TC, GS8572-EX.SIL.RTD, GS8576-EX.TC, GS8576-EX.RTD, GS8576-EX.R, GS8576-EX.SIL.TC, GS8576-EX.SIL.RTD, GS8579-EX.TC, GS8579-EX.RTD, GS8579-EX.R, GS8589-EX.11, GS8589-EX.22, GS8247-EX.AMR, GS8247-EX.AR, GS8247-EX.MR, GS8247-EX.AM, GS8272-EX.AMR, GS8272-EX.AR, GS8272-EX.MR, GS8272-EX.AM, GS5035-EX, GS5036-EX, GS5038-EX, GS5045-EX, GS5067-EX, GS5071-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX, GS5079-EX.TC, GS4044-EX, GS4045-EX, GS4046-EX, GS4067-EX, GS4072-EX, GS8572-EX, GS8579-EX, GS8576-EX, GS8074-EX, GS8081-EX, GS5076-EX.SIL.RTD, GS5076-EX.SIL.TC, GS5073-EX.RTD, GS5073-EX.TC, GS5067-EX.1, GS8565-EX, GS8566-EX

от 20 до 35

Потребляемая мощность, Вт, не более:

2

Габаритные размеры (ширина^высота^глубина), мм, не более:

- для модификаций GS8531-EX, GS8532-EX, GS8535-EX, GS8536-EX, GS8547-EX, GS8549-EX, GS8555-EX, GS8567-EX, GS8568-EX, GS8572-EX.TC, GS8572-EX.RTD, GS8572-EX.R, GS8572-EX.SIL.TC, GS8572-EX.SIL.RTD, GS8576-EX.TC, GS8576-EX.RTD, GS8576-EX.R, GS8576-EX.SIL.TC, GS8576-EX.SIL.RTD, GS8577-EX.TC, GS8577-EX.RTD, GS8578-EX.TC, GS8578-EX.RTD, GS8579-EX.TC, GS8579-EX.RTD,

118,9x106,0x17,5

Наименование характеристики

Значение

GS8579-EX.R, GS8589-EX.11, GS8589-EX.22, GS8247-EX.AMR,

GS8247-EX.AR, GS8247-EX.MR, GS8247-EX.AM, GS8272-EX.AMR,

GS8272-EX.AR, GS8272-EX.MR, GS8272-EX.AM, GS8572-EX,

GS8579-EX, GS8576-EX, GS8577-EX, GS8578-EX

- для модификаций GS8565-EX, GS8566-EX

118,9x106,0x12,5

- для модификаций GS5035-EX, GS5036-EX, GS5038-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX, GS5079-EX.TC,

GS5076-EX.SIL.RTD, GS5076-EX.SIL.TC, GS5031-EX, GS5032-EX, GS5073-EX.RTD, GS5073-EX.TC

114,5x99,0x17,5

- для модификаций GS5045-EX, GS5067-EX, GS5071-EX, GS5067-EX.1

114,5x99,0x12,5

- для модификаций GS8074-EX, GS8081-EX

114,5x99,0x22,5

- для модификаций GS4044-EX, GS4045-EX, GS4046-EX, GS4067-EX, GS4072-EX

114,0x103,6x15,8

Масса, кг, не более

0,15

Нормальные условия измерений:

- температура окружающей среды, °C

от +10 до +30

Рабочие условия измерений:

- температура окружающей среды, °C

от -20 до +60

Средняя наработка на отказ, ч

176000

Средний срок службы, лет

20

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на преобразователи не предусмотрено.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователь измерительный GS

-

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Сведения о методиках (методах) измерений приведены в разделе 1.4 «Назначение» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственнойповерочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянногои переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

«Преобразователи измерительные GS. Стандарт предприятия».

Правообладатель

SHANGHAI CHENZHU INSTRUMENT CO., LTD., Китай

Адрес: Room 702, Building 5, No.518, Xinzhuan Road, Songjiang Hi-tech Park, Caohejing Development Park, Shanghai, P.R.China

Телефон: +86-021-6451 3350

E-mail: chenzhu@chenzhu-inst.com

Web-сайт: https://en.chenzhu-inst.com/

Изготовитель

SHANGHAI CHENZHU INSTRUMENT CO., LTD., Китай

Адрес: Room 702, Building 5, No.518, Xinzhuan Road, Songjiang Hi-tech Park, Caohejing

Development Park, Shanghai, P.R.China

Телефон: +86-021-6451 3350

E-mail: chenzhu@chenzhu-inst.com

Web-сайт: https://en.chenzhu-inst.com/

Испытательный центр

ответственностью

«РАВНОВЕСИЕ»

Общество с ограниченной

(ООО «РАВНОВЕСИЕ»)

Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1-2, эт. 1, помещ 1, оф. в005, к. 21

Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314471.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» сентября 2024 г. № 2083

Лист № 1

Всего листов 5

Регистрационный № 93092-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары вертикальные стальные цилиндрические РВС-4899

Назначение средства измерений

Резервуары вертикальные стальные цилиндрические РВС-4899 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.

Резервуары представляют собой наземные вертикально расположенные стальные сосуды, состоящие из цилиндрической стенки, днища и крыши.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены методом аэрографии на вертикальную стенку резервуара.

Резервуары РВС-4899 с заводскими номерами 89, 90, 91, 92 расположены на территории ООО «РН-Морской терминал Находка» по адресу: 692921, Приморский край, г. Находка, ул. Макарова, д.19.

Общий вид резервуаров РВС-4899 приведен на рисунках 1, 2, 3, 4.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Рисунок 1 - Общий вид резервуара РВС-4899 зав.№ 89

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Рисунок 2 - Общий вид резервуара РВС-4899 зав.№ 90

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Рисунок 3 - Общий вид резервуара РВС-4899 зав.№ 91

Рисунок 4 - Общий вид резервуара РВС-4899 зав.№ 92

Пломбирование резервуаров РВС-4899 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики

Значение

Номинальная вместимость, м3

4899

Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %

±0,15

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС Атмосферное давление, кПа

от -40 до +40 от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар вертикальный стальной цилиндрический

РВС-4899

1 шт.

Паспорт

-

1 шт.

Градуировочная таблица

-

1 шт.

Сведения о методиках (методах) измерений приведены в разделе 8 «Порядок работы» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Правообладатель

Общество с ограниченной ответственностью «РН-Морской терминал Находка» (ООО «РН-Морской терминал Находка»)

ИНН 2508070844

Юридический адрес: 692921, Приморский край, г. Находка, ул. Макарова, д.19

Телефон: +7 (4236) 90-38-03

E-mail: nnp@nhnp.rosneft.ru

Изготовитель

Общество с ограниченной ответственностью «РН-Морской терминал Находка» (ООО «РН-Морской терминал Находка»)

ИНН 2508070844

Адрес: 692921, Приморский край, г. Находка, ул. Макарова, д.19

Телефон: +7 (4236) 90-38-03

E-mail: nnp@nhnp.rosneft.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32

Web-сайт: vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» сентября 2024 г. № 2083

Лист № 1

Всего листов 12

Регистрационный № 93093-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия M5

Назначение средства измерений

Весы неавтоматического действия M5 (далее - весы) предназначены для измерений массы.

Описание средства измерений

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Результаты взвешивания выводятся на дисплей.

Конструктивно весы выполнены в едином корпусе. В зависимости от конструктивных особенностей некоторые модели весов оснащаются ветрозащитной витриной. Весы могут быть использованы для статистических измерений массы, определения плотности гидростатическим методом (с использованием специальных приспособлений), рецептурного, динамического, интервального взвешивания.

Весы имеют следующие устройства и функции по ГОСТ OIML R 76-1-2011 (номера пунктов указаны в скобках):

  • - устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

  • - определение стабильного равновесия (4.4.2);

  • - устройство уравновешивания тары - устройство выборки массы тары (Т.2.7.4.1);

  • - полуавтоматическое устройство установки нуля (Т.2.7.2.2);

  • - устройство первоначальной установки на нуль (Т.2.7.2.4);

  • - устройство слежения за нулем (Т.2.7.3);

  • - устройство индикации отклонения от нуля (4.5.5);

  • - автоматическое устройство юстировки чувствительности (4.1.2.5);

  • - обнаружение промахов (4.13.9);

  • - процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);

  • - запоминающее устройство (4.4.6);

  • - вспомогательное показывающее устройство (Т.2.5);

  • - взвешивание в единицах измерения массы - грамм, миллиграмм, карат (2.1)

Весы выпускаются в 42 модификациях: M5-HPB-625i, M5-HPB-625i-ION, M5-HPB-105i, M5-HPB-105i-ION, M5-HPB-1265Di, M5-HPB-1265Di-ION, M5-HPB-2285Di, M5-HPB-2285Di-ION, M5-HPB-22105Di, M5-HPB-22105Di-ION, M5-M214Ai, M5-M214Ai-ION, M5-M254Ai, M5-M254Ai-ION, M5-M314Ai, M5-M314Ai-ION, M5-HPB-414Ai, M5-HPB-414Ai-ION, M5-HPB-514Ai, M5-HPB-514Ai-ION, M5-HPB-614Ai, M5-HPB-614Ai-ION, M5-HPB-1004Ai, M5-HPB-1004Ai-ION, M5-L303i, M5-M523i, M5-M723i, M5-MW1203i, M5-MW2103i, M5-L3202i, M5-L4202i, M5-M6202i, M5-M6202i-I, M5-RB6202, M5-RB8202, M5-RB10102, M5-RB12102, M5-RB8001, M5-L10001, M5-RB16001, M5-RB25001, M5-RB32001.

На заднюю поверхность весов прикрепляется металлизированная табличка, содержащая следующую информацию:

  • - товарный знак предприятия-изготовителя (BEL ENGINEERING);

  • - условное обозначение весов;

  • - класс точности по ГОСТ OIML R 76-1-2011;

  • - значение максимальной нагрузки (Max);

  • - значение минимальной нагрузки (Min);

  • - значения поверочного интервала (е) и действительной цены деления (d);

  • - знак утверждения типа средств измерений;

  • - серийный номер.

Весы снабжены последовательным интерфейсом RS232C, позволяющим выводить данные на печать или отображать на мониторе персонального компьютера, и портом USB, позволяющим сохранять персональные настройки весов и результаты измерений на внешний накопитель.

Маркировочная табличка с серийным номером и знаком утверждения типа изготавливается из полимерной пленки, крепится клеевым способом на корпус весов. Серийный номер имеет буквенно-цифровой формат, нанесен типографским способом.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Рисунок 1 - Пример маркировочной таблички

Общий вид весов представлен на рисунке 2.

Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

M5-HPB-625i-ION, M5-HPB-105i-ION,

M5-HPB-1265Di-ION, M5-HPB-2285Di-ION

M5-HPB-22105Di-ION

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

M5-HPB-625i, M5-HPB-105i, M5-HPB-1265Di

M5-HPB-2285Di, M5-HPB-22105Di

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

M5-HPB-614Ai, M5-HPB-1004Ai

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

M5-HPB-414Ai-ION, M5-HPB-514Ai -ION,

M5-HPB-614Ai-ION, M5-HPB-1004Ai -ION

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

M5-M214Ai, M5-M254Ai

M5-314Ai

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

M5-M214Ai-ION, M5-M254Ai -ION,

M5-M314Ai-ION

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

M5-L303i, M5-M523i, M5-M723i

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

M5-L3202i, M5-L4202i, M5-M5202i

M5-M6202i, M5-M6202i-I

M5-MW1203i, M5-MW2103i

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

M5-RB6202, M5-RB8202,

M5-RB10102, M5-RB12102

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

M5-RB8001, M5-RB16001

M5-RB25001, M5-RB32001

Рисунок 2 - Общий вид весов

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Рисунок 3 - Место пломбировки от несанкционированного доступа: разрушаемая наклейка.

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса весов.

Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационным признаком служит номер версии (идентификационный номер) ПО, который отображается на дисплее при включении весов.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

не ниже c13.01.xxxxxx

Цифровой идентификатор ПО

-

*« xxxxxx» - обозначение версии метрологически незначимой части ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

M5-HPB-625i

M5-HPB-625i-ION

M5-HPB-105i

M5-HPB-105i-ION

M5-HPB-1265Di

M5-HPB-1265Di-

ION

Класс точности по

ГОСТ OIML R 76-1-2011

I

Минимальная нагрузка (Min), г

0,001

0,001

0,001

Максимальная нагрузка (Мах), г

62

102

120

Поверочный интервал (е), г

0,001

0,001

0,001

Действительная цена деления шкалы (d), г

0,00001

0,00001

до 62 г включ.: 0,00001;

св. 62 г: 0,0001

Пределы допускаемой погреш-

ности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г

От Min до 50 г включ.

0,0005

0,0005

0,0005

Св. 50 г до Max включ .

0,0010

0,0010

0,0010

Число поверочных интервалов («)

62000

102000

120000

Диапазон уравновешивания тары

100 % Мах

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

M5-HPB-2285Di

M5-HPB-2285Di-ION

M5-HPB-22105Di

M5-HPB-22105Di-ION

M5-M214Ai

M5-M214Ai-ION

Класс точности по ГОСТ OIML R76-1-2011

I

Минимальная нагрузка (Min), г

0,001

0,001

0,01

Максимальная нагрузка (Мах), г

220

220

220

Поверочный интервал (е), г

0,001

0,001

0,001

Действительная цена деления шкалы (d), г

до 82 г включ.: 0,00001;

св. 82 г: 0,0001

до 102 г включ.: 0,00001;

св. 102 г: 0,0001

0,0001

Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г

От Min до 50 г включ.

0,0005

0,0005

0,0005

Св. 50 г до 200 г включ.

0,0010

0,0010

0,0010

Св. 200 г до Max включ.

0,0015

0,0015

0,0015

Число поверочных интервалов («)

220000

220000

220000

Диапазон уравновешивания тары

100 % Мах

Таблица 4 - Метрологические характеристики

Наименование характеристики

Значение

M5-M254Ai

M5-M254Ai-ION

M5-M314Ai

M5-M314Ai-ION

M5-HPB-414Ai

M5-HPB-414Ai-ION

Класс точности по

ГОСТ OIML R 76-1-2011

I

Минимальная нагрузка (Min), г

0,01

0,01

0,01

Максимальная нагрузка (Мах), г

250

310

410

Поверочный интервал (е), г

0,001

0,001

0,001

Действительная цена деления шкалы (D), г

0,0001

0,0001

0,0001

Пределы допускаемой погреш-

ности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г

От Min до 50 г включ.

0,0005

0,0005

0,0005

Св. 50 г до 200 г включ.

0,0010

0,0010

0,0010

Св. 200 г до Max включ.

0,0015

0,0015

0,0015

Число поверочных интервалов («)

250000

310000

410000

Диапазон уравновешивания тары

100 % Мах

Таблица 5 - Метрологические характеристики

Наименование характеристики

Значение

M5-HPB-514Ai

M5-HPB-514Ai-

ION

M5-HPB-614Ai

M5-HPB-614Ai-ION

M5-HPB-1004Ai

M5-HPB-1004Ai-ION

Класс точности по

ГОСТ OIML R 76-1-2011

I

Минимальная нагрузка (Min), г

0,01

0,01

0,01

Максимальная нагрузка (Мах), г

510

610

1000

Поверочный интервал (е), г

0,001

0,001

0,001

Действительная цена деления шкалы (J), г

0,0001

0,0001

0,0001

Пределы допускаемой по-

грешности весов при первичной поверке (mpe) в соответ-

ствующих интервалах нагрузки (m), г

От Min до 50 г включ.

0,0005

0,0005

0,0005

Св. 50 г до 200 г включ.

0,0010

0,0010

0,0010

Св. 200 г до Max включ.

0,0015

0,0015

0,0015

Число поверочных интервалов («)

510000

610000

1000000

Диапазон уравновешивания тары

100 % Мах

Таблица 6 - Метрологические характеристики

Наименование характеристики

Значение

M5-L303i

M5-M523i

M5-M723i

Класс точности по

ГОСТ OIML R 76-1-2011

II

Минимальная нагрузка (Min), г

0,02

0,02

0,02

Максимальная нагрузка (Мах), г

310

520

720

Поверочный интервал (е), г

0,01

0,01

0,01

Действительная цена деления шкалы (D), г

0,001

0,001

0,001

Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г

От Min до 50 г включ.

0,005

0,005

0,005

Св. 50 г до 200 г включ.

0,010

0,010

0,010

Св. 200 г до Max включ.

0,015

0,015

0,015

Число поверочных интервалов

(п)

31000

52000

72000

Диапазон уравновешивания тары

100 % Мах

Таблица 7- Метрологические характеристики

Наименование характеристики

Значение

M5-MW1203i

M5-MW2103i

M5-L3202i

Класс точности по

ГОСТ OIML R 76-1-2011

I

II

Минимальная нагрузка (Min), г

0,1

0,1

0,5

Максимальная нагрузка (Мах), г

1200

2100

3200

Поверочный интервал (е), г

0,01

0,01

0,1

Действительная цена деления шкалы (J), г

0,001

0,001

0,01

Пределы допускаемой погрешно-

сти весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г

От Min до 500 г включ.

0,005

Св. 500 г до Max г включ.

0,010

От Min до 500 г включ.

0,005

0,05

Св. 500 г до 2000 г включ.

0,010

0,10

Св. 2000 г до Max включ.

0,0015

0,15

Число поверочных интервалов (п)

120000

210000

32000

Диапазон уравновешивания тары

100 % Мах

Таблица 8- Метрологические характеристики

Наименование характеристики

Значение

M5-L4202i

M5-M6202i

M5-M6202i-I

Класс точности по

ГОСТ OIML R 76-1-2011

II

I

Минимальная нагрузка (Min), г

0,5

0,5

1

Максимальная нагрузка (Мах), г

4200

6200

6200

Поверочный интервал (е), г

0,1

0,1

0,1

Действительная цена деления шкалы (J), г

0,01

0,01

0,01

Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г

От Min до 500 г включ.

0,05

0,05

Св. 500 г до 2000 г включ.

0,10

0,10

Св. 2000 г до Max включ.

0,15

0,15

От Min до 5000 г включ.

0,05

Св. 5000 г до Max включ.

0,10

Число поверочных интервалов (п)

42000

62000

62000

Диапазон уравновешивания тары

100 % Мах

Таблица 9- Метрологические характеристики

Наименование характеристики

Значение

M5-RB6202

M5-RB8202

M5-RB10102

Класс точности по

ГОСТ OIML R 76-1-2011

I

Минимальная нагрузка (Min), г

1

1

1

Максимальная нагрузка (Мах), г

6200

8200

10100

Поверочный интервал (е), г

0,1

0,1

0,1

Действительная цена деления шкалы (D), г

0,01

0,01

0,01

Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г

От Min до 5000 г включ.

0,05

0,05

0,05

Св. 5000 г до Max включ.

0,10

0,10

0,10

Число поверочных интервалов (п)

62000

82000

101000

Диапазон уравновешивания тары

100 % Мах

Таблица 10- Метрологические характеристики

Наименование характеристики

Значение

M5-RB12102

M5-RB8001

M5-L10001

Класс точности по

ГОСТ OIML R 76-1-2011

I

II

Минимальная нагрузка (Min), г

1

5

5

Максимальная нагрузка (Мах), г

12100

8000

10000

Поверочный интервал (е), г

0,1

1

1

Действительная цена деления шкалы (J), г

0,01

0,1

0,1

Пределы допускаемой погрешно-

сти весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г

От Min до 5000 г включ.

0,05

0,5

0,5

Св. 5000 г до Max включ.

0,10

1,0

1,0

Число поверочных интервалов (п)

121000

8000

10000

Диапазон уравновешивания тары

100 % Мах

Таблица 11- Метрологические характеристики

Наименование характеристики

Значение

M5-RB16001

M5-RB25001

M5-RB32001

Класс точности по

ГОСТ OIML R 76-1-2011

II

Минимальная нагрузка (Min), г

5

5

5

Максимальная нагрузка (Мах), г

16000

25000

32000

Поверочный интервал (е), г

1

1

1

Действительная цена деления шкалы (D), г

0,1

0,1

0,1

Пределы допускаемой погрешно-

сти весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г

От Min до 5000 г включ.

0,5

Св. 5000 г до Max включ.

1,0

От Min до 5000 г включ.

0,5

0,5

Св. 5000 г до 20000 г включ.

1,0

1,0

Св. 20000 г до Max включ.

1,5

1,5

Число поверочных интервалов (п)

16000

25000

32000

Диапазон уравновешивания тары

100 % Мах

Таблица 12- Основные технические характеристики

Наименование характеристики

Значение

Особый диапазон температур, °С

от +15 до +30

Диапазон влажности при +20 °С, %

от 20 до 80 (без конденсата)

Параметры электрического питания от сети переменного тока (через адаптер):

  • -  напряжение, В

  • -  частота, Гц

от 195,5 до 253

от 49 до 51

Потребляемая мощность, Вт, не более

2

Максимальные габаритные размеры (ширина х длина х высота c учетом ветрозащиты), мм,

360x355x340

Масса, кг, не более

9

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист эксплуатационного документа.

Комплектность средства измерений

Таблица 6 - Комплектность

Наименование

Обозначение

Количество

Весы неавтоматического действия

M5

1 шт.

Руководство по эксплуатации на бумажном или цифровом носителе

-

1 экз.

Блок питания

-

1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 8 «Режимы взвешивания» документа «Весы неавтоматического действия М5. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

Стандарт предприятия «BEL Engineering srl.», Италия.

Правообладатель

«BEL Engineering srl.», Италия

Адрес: Via Carlo Carra, 5, 20900 Monza (MB), Italia

Изготовители

«BEL Engineering srl.», Италия

Адрес: Via Carlo Carra, 5, 20900 Monza (MB), Italia

Телефон: +39 039 200 6102

Факс: +39 039 214 0929

Web-сайт: belengineering.com

E-mail: info@belengineering.com

«Bonomo BEL (Shanghai) Precision Instrument Co. Ltd.», Китай Адрес: No.1222 Jinhu Road, 201206 Shanghai, China

Телефон: +86 21 58999534

Web-сайт: belengineering.com

Е-mail: info@belengineering.com

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое  предприятие

«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон (факс): +7 (495) 491-78-12

E-mail: sittek@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» сентября 2024 г. № 2083

Лист № 1

Всего листов 7

Регистрационный № 93094-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики тепла ультразвуковые СТУ

Назначение средства измерений

Счетчики тепла ультразвуковые СТУ (далее - теплосчетчики) предназначены для измерений количества теплоты (энергии), объемного расхода жидкости и объема жидкости в потоке, интервалов времени, температуры жидкости (теплоносителя) в закрытых системах теплоснабжения и водоснабжения.

Описание средства измерений

Принцип действия теплосчетчиков основан на вычислении количества теплоты (энергии), объема жидкости в потоке и объемного расхода жидкости, температуры вычислителем, с помощью данных, полученных с ультразвукового первичного преобразователя расхода и двух датчиков температуры, входящих в состав теплосчетчика.

Вычислитель представляет собой микропроцессорное электронное устройство с жидкокристаллическим дисплеем и кнопкой управления. Вычислитель управляет процессом сбора измерительной информации от средств измерении параметров теплоносителя (жидкости), выполняет расчеты, хранит в энергонезависимой памяти необходимые для работы параметры, результаты измерений, часы работы и выводит их на дисплей. Энергонезависимая память хранит информацию часового архива за последние 60 суток, суточного архива за последние 6 месяцев, месячного архива (итоговые значения) за последние 38 месяцев. Вычислитель может быть укомплектован дополнительными интерфейсами связи M-Bus/RS-485 и/или радиомодулем, импульсным выходом, импульсными входными каналами для подключения дополнительных средств измерений.

Вычислитель имеет съемную конструкцию и может быть отсоединен от первичного преобразователя и установлен в удобном для снятия показаний месте в пределах длины соединительных кабелей. Вычислитель имеет два варианта исполнения, имеющие одинаковое схемотехническое решение, но отличающиеся конструкцией корпуса и идентификатором программного обеспечения.

собой измерительный участок с датчиками, с помощью которых измеряется скорость рассчитывается её объем на подающем или обратном

Первичный преобразователь представляет установленными ультразвуковыми движения жидкости в потоке и трубопроводе.

измеряют температуру теплоносителя на подающем и

Два датчика температуры обратном трубопроводе в системе теплоснабжения (водоснабжения).

Теплосчетчики имеют исполнения СТУ-15-0,6, СТУ-15-1,5, СТУ-20-2,5, отличающиеся диапазоном расхода и номинальным диаметром.

Общий вид теплосчетчиков приведен на рисунке 1.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

корпус 1

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

корпус 2

а) вычислитель

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

DN15

DN20

б) первичный преобразователь

Рисунок 1 - Общий вид теплосчетчиков

Пломбировка теплосчетчиков осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется корпус вычислителя, с нанесением знака поверки на пломбу.

Заводской номер теплосчетчиков наносится в цифровом формате на лицевую панель вычислителя методом шелкографии или другим методом, обеспечивающим несмываемую маркировку.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, знака утверждения типа и заводского номера представлены на рисунке 2.

Место нанесения

знака поверки

Место нанесения

знака поверки

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Место нанесения

знака поверки

Место нанесения

заводского номера

Место нанесения

Место нанесения

знака поверки

Место нанесения

заводского номера

Место нанесения

знака утверждения типа

знака утверждения типа

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, знака утверждения типа и заводского номера

Программное обеспечение

Программное обеспечение теплосчетчиков встроенное, устанавливается в вычислитель при изготовлении и не может изменяться в процессе эксплуатации.

Функции программного обеспечения: осуществление сбора и обработки поступающих данных от средств измерении параметров теплоносителя, выполнения математической обработки результатов измерений, вычисления, хранения результатов вычислений, измеряемых параметров, настроек, времени и архивирование данных.

Конструкция теплосчетчиков исключает возможность несанкционированного влияния на программное обеспечение теплосчетчиков и измерительную информацию

Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения теплосчетчика c вариантом корпуса вычислителя 1 приведены в таблице 1.1. Идентификационные данные программного обеспечения теплосчетчика c вариантом корпуса вычислителя 2 приведены в таблице 1.2.

Таблица 1.1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

HeatMeter S 1

Номер версии (идентификационный номер) ПО

не ниже 2.ХХ1)

Цифровой идентификатор ПО

-

1) Х - относится к метрологически незначимой части ПО

Таблица 1.2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

HeatMeter S 2

Номер версии (идентификационный номер) ПО

не ниже 3.ХХ1)

Цифровой идентификатор ПО

-

1) Х - относится к метрологически незначимой части ПО

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики

Значение

1

2

Исполнение

СТУ-15-

0,6

СТУ-15-

1,5

СТУ-20-

2,5

Наименьший расход жидкости, м3

0,012

0,03

0,05

Номинальный расход жидкости, м3

0,6

1,5

2,5

Наибольший расход жидкости тах), м3

1,2

3,0

5,0

Порог чувствительности, м3

0,008

0,01

0,016

Пределы допускаемой относительной погрешности теплосчетчика при измерении объема жидкости в потоке и объемного расхода жидкости, %

±(2+0,02^ Gmax/O)

Диапазон    измерений    температуры    жидкости

(теплоносителя), °С

от +4 до +95

Пределы   допускаемой   абсолютной   погрешности

теплосчетчика при измерении температуры жидкости (теплоносителя), °С

±(O,6+O,O04^|f|)

Диапазон измерений разности температур жидкости (теплоносителя), °С

от 3 до 70

Пределы допускаемой относительной погрешности теплосчетчика при измерении разности температур жидкости (теплоносителя), %

±(0,5+3^(ЛГтги/ Ат))

Пределы допускаемой относительной погрешности теплосчетчика при измерении интервалов времени, %

± 0,05

1

2

Пределы допускаемой относительной погрешности вычислителя теплосчетчика при вычислении количества теплоты (энергии), %

+(0,5+(Atmin/At))

Пределы допускаемой относительной погрешности теплосчетчика при измерении количества теплоты (энергии), %

±(3+4 Atmin/At +0,02^Gmax/G')

G     - измеренное значение расхода жидкости, м3/ч;

Отах   - максимальное измеренное значение расхода жидкости, м3/ч;

Atmin   - наименьшая разность температуры, °С;

Аг     - измеренное значение разности температуры, °С;

Т      - измеренное значение температуры, °С.

Таблица 3 - Основные технические

Наименование характеристики

Значение

Исполнение

СТУ-15-0,6,

СТУ-20-2,5

СТУ-15-1,5

Номинальный диаметр

DN15

DN20

Измеряемая среда

жидкость (вода питьевая)

Избыточное давление измеряемой среды, МПа,

не более

1,6

Напряжение элемента питания постоянного

тока, В

3,6 ±0,1

Габаритные размеры, мм, не более:

- высота

120

120

- ширина

80

80

- длина

110

130

Масса, кг, не более

1,35

1,35

Степень     защиты     оболочки     по

ГОСТ 14254-2015

IP65

Условия эксплуатации:

- температура окружающей среды,

от +5 до +50

- относительная влажность, %, не более

80

- атмосферное давление, кПа

от 84 до 106,7

Средний срок службы, лет

12

Средняя наработка на отказ, ч

80000

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель вычислителя методом шелкографии или другим методом, обеспечивающим несмываемую маркировку, и на титульный лист по центру вверху руководства по эксплуатации и/или паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Счетчик тепла ультразвуковой

СТУ

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Сведения о методиках (методах) измерений приведены в разделе 2 «Принцип измерения» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Минстроя России от 17 марта 2014 г. № 99/пр (зарегистрирован Минюстом России 12 сентября 2014 г., регистрационный № 34040);

ТУ 26.51.52-002-34189279-2023 «Счетчики тепла ультразвуковые СТУ. Технические условия».

Правообладатель

Общество с ограниченной ответственностью ПКФ

(ООО ПКФ «ГЕРРИДА»)

ИНН 2311279920

Юридический адрес: 350032, Краснодарский край, г. Краснодар, ул. Живописная, д. 72б, помещ. 201

Телефон: 8 (861) 279-69-62

Web-сайт: www.gerrida.com

E-mail: info@gerrida.com

«ГЕРРИДА»

х.

Октябрьский,

Изготовитель

«ГЕРРИДА»

Общество с ограниченной ответственностью ПКФ (ООО ПКФ «ГЕРРИДА»)

ИНН 2311279920

Адрес: 350032, Краснодарский край, г. Краснодар, х. Октябрьский, ул. Живописная, д. 72б, помещ. 201

Телефон: 8 (861) 279-69-62

Web-сайт: www.gerrida.com

E-mail: info@gerrida.com

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» сентября 2024 г. № 2083

Лист № 1

Всего листов 6

Регистрационный № 93095-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики тепла крыльчатые СТК

Назначение средства измерений

Счетчики тепла крыльчатые СТК (далее - теплосчетчики) предназначены для измерений количества теплоты (энергии), объемного расхода жидкости и объема жидкости в потоке, интервалов времени, температуры жидкости (теплоносителя) в закрытых системах теплоснабжения и водоснабжения.

Описание средства измерений

Принцип действия теплосчетчиков основан на вычислении количества теплоты (энергии), объема жидкости в потоке и объемного расхода жидкости, температуры вычислителем, с помощью данных, полученных с первичного преобразователя расхода и двух датчиков температуры, входящих в состав теплосчетчика.

Вычислитель представляет собой микропроцессорное электронное устройство с жидкокристаллическим дисплеем и кнопкой управления. Вычислитель управляет процессом сбора измерительной информации от средств измерении параметров теплоносителя (жидкости), выполняет расчеты, хранит в энергонезависимой памяти необходимые для работы параметры, результаты измерений, часы работы и выводит их на дисплей. Энергонезависимая память хранит информацию часового архива за последние 60 суток, суточного архива за последние 6 месяцев, месячного архива (итоговые значения) за последние 38 месяцев. Вычислитель может быть укомплектован дополнительными интерфейсами связи M-Bus/RS-485 и/или радиомодулем, импульсным выходом, импульсными входными каналами для подключения дополнительных средств измерений.

Первичный преобразователь расхода представляет собой измерительный участок с крыльчаткой, на оси которой установлен магнит ведущей части магнитной муфты. Количество оборотов крыльчатки пропорционально объему жидкости в потоке на подающем или обратном трубопроводе. Конструкция преобразователя расхода может быть одноструйной и многоструйной.

Два датчика температуры измеряют температуру теплоносителя на подающем и обратном трубопроводе в системе теплоснабжения (водоснабжения).

Теплосчетчики имеют исполнения СТК-15-0,6, СТК-15-1,5, СТК-20-2,5, отличающиеся диапазоном расхода и номинальным диаметром.

Общий вид теплосчетчиков приведен на рисунке 1.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Рисунок 1 - Общий вид теплосчетчиков

Пломбировка теплосчетчиков не предусмотрена, так как несанкционированного доступа обеспечивается неразборной конструкцией.

защита от

Заводской номер теплосчетчиков наносится в цифровом формате на лицевую панель вычислителя методом шелкографии или другим методом, обеспечивающим несмываемую маркировку.

Обозначение мест нанесения знака утверждения типа и заводского номера представлены на рисунке 2.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Рисунок 2 - Обозначение мест нанесения знака утверждения типа и заводского номера

Программное обеспечение

Программное обеспечение теплосчетчиков встроенное, устанавливается в вычислитель при изготовлении и не может изменяться в процессе эксплуатации.

Функции программного обеспечения: осуществление сбора и обработки поступающих данных от средств измерении параметров теплоносителя, выполнения математической обработки результатов измерений, вычисления, хранения результатов вычислений, измеряемых параметров, настроек, времени и архивирование данных.

Конструкция теплосчетчиков исключает возможность несанкционированного влияния на программное обеспечение теплосчетчиков и измерительную информацию

Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения теплосчетчика приведены в таблице 1.

Таблица 1 -

обеспечения теплосчетчика

данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

HeatMeter 1

Номер версии (идентификационный номер) ПО

не ниже 1.XX1)

Цифровой идентификатор ПО

-

1) Х - относится к метрологически незначимой части ПО

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики

Значение

Исполнение

СТК-15-

0,6

СТК-15-

1,5

СТК-20-

2,5

Наименьший расход жидкости, м3

0,012

0,03

0,05

Номинальный расход жидкости, м3

0,6

1,5

2,5

Наибольший расход жидкости тах), м3

1,2

3,0

5,0

Порог чувствительности, м3

0,008

0,01

0,016

Пределы допускаемой относительной погрешности теплосчетчика при измерении объема жидкости в потоке и объемного расхода жидкости, %

±(2+0,02^Gmax/G)

Диапазон    измерений    температуры    жидкости

(теплоносителя), °С

от +4 до +95

Пределы   допускаемой   абсолютной   погрешности

теплосчетчика при измерении температуры жидкости (теплоносителя), °С

±(О,6+О,О04^|Т|)

Диапазон измерений разности температур жидкости (теплоносителя), °С

от 3 до 70

Пределы допускаемой относительной погрешности теплосчетчика при измерении разности температур жидкости (теплоносителя), %

±(0,5+3^(Atmin/At))

Пределы допускаемой относительной погрешности теплосчетчика при измерении интервалов времени, %

± 0,05

Пределы допускаемой относительной погрешности вычислителя теплосчетчика при вычислении количества теплоты (энергии), %

+(0,5+(Atmin/At))

Пределы допускаемой относительной погрешности теплосчетчика при измерении количества теплоты (энергии), %

±(3+4 Atmin/At +0,02^Gmax/G')

G     - измеренное значение расхода жидкости, м3/ч;

Отах   - максимальное измеренное значение расхода жидкости, м3/ч;

Atmin   - наименьшая разность температуры, °С;

Аг     - измеренное значение разности температуры, °С;

Т      - измеренное значение температуры, °С.

Таблица 3 - Основные технические

Наименование характеристики

Значение

Исполнение

СТК-15-0,6,

СТК-20-2,5

СТК-15-1,5

Номинальный диаметр

DN15

DN20

Измеряемая среда

жидкость (вода питьевая)

Избыточное давление измеряемой среды, МПа,

не более

1,6

Напряжение элемента питания постоянного

тока, В

3,6 ±0,1

Габаритные размеры, мм, не более:

- высота

120

120

- ширина

80

80

- длина

110

130

Масса, кг, не более

1,35

1,35

Степень     защиты     оболочки     по

ГОСТ 14254-2015

IP65

Условия эксплуатации:

- температура окружающей среды,

от +5 до +50

- относительная влажность, %, не более

80

- атмосферное давление, кПа

от 84 до 106,7

Средний срок службы, лет

12

Средняя наработка на отказ, ч

80000

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель вычислителя методом шелкографии или другим методом, обеспечивающим несмываемую маркировку, и на титульный лист по центру вверху руководства по эксплуатации и/или паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Счетчик тепла крыльчатый

СТК

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Принцип измерения» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Минстроя России от 17 марта 2014 г. № 99/пр (зарегистрирован Минюстом России 12 сентября 2014 г., регистрационный № 34040);

ТУ 26.51.52-001-34189279-2023 «Счетчики тепла крыльчатые СТК. Технические условия».

Правообладатель

Общество с ограниченной ответственностью ПКФ (ООО ПКФ «ГЕРРИДА»)

ИНН 2311279920

Юридический адрес: 350032, Краснодарский край, г. Краснодар, ул. Живописная, д. 72б, помещ. 201

Телефон: 8 (861) 279-69-62

Web-сайт: www.gerrida.com

E-mail: info@gerrida.com

«ГЕРРИДА»

х.

Октябрьский,

Изготовитель

«ГЕРРИДА»

ул. Живописная,

Общество с ограниченной ответственностью ПКФ (ООО ПКФ «ГЕРРИДА»)

ИНН 2311279920

Адрес: 350032, Краснодарский край, г. Краснодар, х. Октябрьский,

д. 72б, помещ. 201

Телефон: 8 (861) 279-69-62

Web-сайт: www.gerrida.com

E-mail: info@gerrida.com

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» сентября 2024 г. № 2083

Лист № 1

Всего листов 5

Регистрационный № 93096-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики вибрации ЮМПД.402159.250.330.02 ДВ

Назначение средства измерений

Датчики вибрации ЮМПД.402159.250.330.02 ДВ (далее - датчики) предназначены для измерения и регистрации вибрационного и ударного ускорений в трёх взаимно перпендикулярных осях.

Описание средства измерений

Принцип действия датчиков основан на преобразовании измеряемого виброускорения в оцифрованный сигнал, который через мультиплексный канал обмена (МКО), поступает на монитор персонального компьютера (ПК) в виде измеренного значения виброускорения.

Для преобразования виброускорения в модульном блоке датчиков используется каскад из трех операционных усилителей. Первый усилитель включен по схеме усилителя заряда в инвертирующем включении и обеспечивает преобразование получаемого заряда с пьезоэлемента в напряжение. Второй и третий операционные усилители подключены параллельно друг другу в неинвертирующем включении с разными фиксированными коэффициентами усиления по обратной связи с целью увеличения динамического диапазона устройства. Полученный сигнал с обоих операционных усилителей, подключенных параллельно, оцифровывается и обрабатывается с помощью микроконтроллера. По запросу через интерфейс МКО датчик выдает значение виброускорения, которое может быть использовано без дополнительных преобразований.

Конструктивно датчики представляют собой алюминиевый корпус с размещенными в нем двумя полукомплектами, каждый из которых состоит из модуля питания, центрального модуля, аналогового модуля и чувствительного элемента. В качестве чувствительного элемента используется трехкоординатный пьезоэлектрический вибропреобразователь, который преобразует виброускорение в электрический заряд и имеет три выходных канала, по одному на каждую координатную ось.

Пломбировка датчиков не предусмотрена.

Нанесение знака поверки на датчики не предусмотрено.

Маркировка датчиков наносится на алюминиевый корпус способом гравировки, содержащей логотип предприятия-изготовителя, порядковый номер датчика в составе изделия, децимальный номер прибора, номер маркировки соединителя, заводской номер датчика в числовом формате.

Общий вид датчиков вибрации ЮМПД.402159.250.330.02 ДВ представлен на рисунке 1.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Рисунок 1 - Общий вид датчика вибрации ЮМПД.402159.250.330.02 ДВ

Программное обеспечение

Для работы с датчиками используется встроенное программное обеспечение «ДВ МК ПО» и автономное «ДВ клиент» (далее - ПО).

Встроенное ПО «ДВ МК ПО» предназначено для получения данных со входа микроконтроллера и обработки полученных данных, а также регистрации события и реализации обмена данными по интерфейсу МКО.

Автономное ПО «ДВ клиент» выполняет функции обмена данными по интерфейсу МКО, преобразования полученных данных в физическую величину с применением калибровок, а также визуализации полученных и преобразованных данных, сохранения полученных данных.

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Уровень защиты от непреднамеренных и преднамеренных изменений ПО «ДВ МК ПО» соответствует уровню «средний», уровень защиты ПО «ДВ клиент» соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)

Значение

встроенное

автономное

Идентификационное наименование ПО

ДВ МК ПО

ДВ клиент

Номер версии (идентификационный номер) ПО

не ниже 1.3

не ниже 1.3

Цифровой идентификатор ПО

8c2ac2f424ebedf6af470de3d

6fbfa599d321bae3dd19246e

21585d094445893

da2ce052251a981d

Алгоритм вычисления цифрового идентификатора ПО

SHAl

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики датчика

Наименование характеристики

Значение

Диапазон амплитуд измеряемых виброускорений, м/с2

от 1 до 50000

Диапазон частот измеряемых виброускорений, Гц

от 10 до 10000

Неравномерность амплитудно-частотной характеристики в диапазоне частот измеряемых виброускорений, дБ, не более

- от 10 до 20 Гц включ.

±10

- св. 20 до 2000 Гц включ.

±1

- св. 2000 до 10000 Гц

±10

Нелинейность амплитудной характеристики, %, не более

±10

Пределы допускаемой относительной погрешности измерений виброускорений в диапазоне частот, дБ, не более

- от 10 до 20 Гц включ.

±12,5

- св. 20 до 2000 Гц включ.

±1,5

- св. 2000 до 10000 Гц

±12,5

Таблица 3 - Основные технические

датчика

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

- длина

94,5

- ширина

79,0

- высота

50,5

Масса, кг, не более

0,65

Условия эксплуатации:

- температура окружающей среды, °С

от +15 до +35

- относительная влажность, %, не более

от 40 до 80

- атмосферное давление, кПа

от 84 до 107

Таблица 4 - Показатели надежности датчика

Наименование характеристики

Значение

Средний срок службы, лет

10

Средняя наработка на отказ, ч., не менее

100000

Знак утверждения типа

наносится на руководство по эксплуатации типографским способом

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик вибрации ЮМПД.402159.250.330.02 ДВ

ЮМПД.402159.250.330.02

1 шт.

Формуляр

ЮМПД.402159.250.330.02 ФО

1 экз.

Руководство по эксплуатации

ЮМПД.402159.250.330.02 РЭ

1 экз.

Упаковочная ведомость

-

1 экз.

Персональный компьютер с предустановленным ПО

-

1 шт.*

Преобразователь интерфейсов TA1-USB-01-С

-

1 шт.*

Проверочный кабель

ЮМПД.402159.250.330.02.040.01

-

1 шт.*

Кабель USB 2.0 типа A (розетка) - В (розетка)

-

1 шт.*

* - поставляется опционально, по требованию заказчика

Сведения о методиках (методах) измерений

Раздел 2.2 «Использование ДВ» руководства по эксплуатации ЮМПД.402159.250.330.02 РЭ

«Датчики вибрации ЮМПД.402159.250.330.02 РЭ ДВ»

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

Приказ Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении»;

Технические условия «Датчики вибрации ЮМПД.402159.250.330.02  ДВ»

ЮМПД.402159.250.330.02 ТУ.

Правообладатель

Федеральное государственное автономное образовательное учреждение высшего образования «Новосибирский национальный исследовательский государственный университет» (Новосибирский государственный университет, НГУ)

ИНН 5408106490

Юридический адрес: 630090, г. Новосибирск, ул. Пирогова, д. 2

Телефон: +7(383) 363-40-00, факс: +7(383) 363-42-80

Web-сайт: www.nsu.ru

E-mail: rector@nsu.ru

Изготовитель

Федеральное государственное автономное образовательное учреждение высшего образования «Новосибирский национальный исследовательский государственный университет» (Новосибирский государственный университет, НГУ)

ИНН 5408106490

Адрес: 630090, г. Новосибирск, ул. Пирогова, д. 2

Телефон: +7(383) 363-40-00, факс: +7(383) 363-42-80

Web-сайт: www.nsu.ru

E-mail: rector@nsu.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7 (812) 251-76-01, факс +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» сентября 2024 г. № 2083

Лист № 1

Всего листов 7

Регистрационный № 93097-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики холодной воды комбинированные ПУЛЬСАР

Назначение средства измерений

Счетчики холодной воды комбинированные ПУЛЬСАР (далее - счетчики) предназначены для измерений объема холодной питьевой воды в системах холодного водоснабжения в напорных трубопроводах.

Описание средства измерений

Счетчики состоят из сборного корпуса с двумя проточными частями разных диаметров, в которых установлены турбинный (основной) и крыльчатый (вспомогательный) счетчики воды и переключающего устройства. Каждый счетчик воды имеет отсчетное устройство.

Принцип действия счетчиков основан на измерениях количества оборотов соответственно турбины и крыльчатки. Количество оборотов турбины (крыльчатки) пропорционально объему воды, прошедшему через счетчик. Масштабирующие редукторы счетчиков воды преобразуют количество оборотов турбинки (крыльчатки) в объем воды и отображают его на отсчетных устройствах.

При работе поток воды поступает в счетчик, где одна часть воды проходит через турбинный счетчик, другая часть воды - через крыльчатый счетчик. При уменьшении расхода воды ниже порогового значения клапан закрывается, и поток воды направляется только через крыльчатый счетчик.

Объем воды, прошедший через счетчик комбинированный, получают путем суммирования объемов воды, измеренных крыльчатым и турбинным счетчиками.

Счетчики изготавливаются в четырех исполнениях, которые отличаются величиной объемных расходов.

Для передачи результатов измерений объема воды во внешние информационные системы счетчики могут комплектоваться проводными и беспроводными интерфейсами.

Условное обозначение счетчиков при заказе:

Счетчики холодной воды комбинированные ПУЛЬСАР Х123,

где    Х1 - диаметр условного прохода турбинного/крыльчатого счетчиков, мм: 50/15, 65/20,

80/20, 100/20, 150/40, 200/50;

Х2 - исполнение счетчика:1, 2, 3, 4;

Х3 - тип корпуса: М - со встроенным крыльчатым счетчиком, Б - с выносным крыльчатым счетчиком.

Общий вид счетчиков приведен на рисунке 1.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Рисунок 1 - Общий вид счетчиков холодной воды комбинированных ПУЛЬСАР

Заводской номер в цифровом формате наносится на счетчики любым способом, обеспечивающим сохранность номера во время всего срока эксплуатации.

Знак утверждения типа наносится на лицевые панели турбинного и крыльчатого счетчиков, входящих в состав комбинированного счетчика.

Для защиты от несанкционированного доступа к механизму счетчиков устанавливаются пломбы с нанесением знака поверки.

Места нанесения знака утверждения типа, пломбирования от несанкционированного доступа, нанесения знака поверки и заводского номера указаны на рисунках 2 - 4.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Рисунок 2 - Обозначение мест нанесения знака утверждения типа

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Рисунок 3 - Обозначение мест пломбирования от несанкционированного доступа и нанесения знака поверки

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Рисунок 4 - Обозначение мест нанесения заводского номера

Метрологические и технические характеристики приведены в таблицах 1 - 5

счетчиков исполнения 1

Таблица 1 -

Наименование характеристики

Значение

Диаметр условного прохода (Ду), мм

50/15

65/20

80/20

100/20

150/40

Объемный расход воды, м3/ч: минимальный qmin

0,03

0,05

0,05

0,05

0,2

переходный qt

0,12

0,2

0,2

0,2

0,8

номинальный qn

45

60

100

150

250

максимальный дшах

90

120

200

300

500

Порог чувствительности, м3/ч, не более

0,015

0,020

0,020

0,020

0,055

Пределы допускаемой относительной погрешности измерений объема, %, в диапазоне расходов:

  • - от qmin до qt (исключая)

  • - от qt (включая) до qmHK

±5

±2

Таблица 2 -

счетчиков исполнения 2

Наименование характеристики

Значение

Диаметр условного прохода (Ду), мм

50/15

65/20

80/20

100/20

150/40

200/50

Объемный расход воды, м3/ч: минимальный qmin

0,03

0,05

0,05

0,05

0,2

0,45

переходный qt

0,12

0,2

0,2

0,2

0,8

3

номинальный qn

15

25

40

60

150

250

максимальный qmHK

30

50

80

120

300

500

Порог чувствительности, м3/ч, не более

0,015

0,020

0,020

0,020

0,055

0,225

Пределы допускаемой относительной погрешности измерений объема, %, в диапазоне расходов:

  • - от qmin до qt (исключая)

  • - от qt (включая) до Яшях

±5

±2

Таблица 3 - Метрологические характеристики счетчиков исполнения 3

Наименование характеристики

Значение

Диаметр условного прохода (Ду), мм

50/15

65/20

80/20 100/20

150/40

200/50

Объемный расход воды, м3/ч: минимальный qmin

0,032

0,05

0,05     0,05

0,2

0,32

переходный qt

0,051

0,08

0,08 0,08

0,32

0,51

номинальный qn

40

63

63      100

250

400

максимальный qmах

50

78,75

78,75    125

312,5

500

Порог чувствительности, м3/ч, не более

0,015

0,020

0,020 0,020

0,055

0,225

Пределы допускаемой относительной погрешности измерений объема, %, в диапазоне расходов:

  • - от qmin до qt (исключая)

  • - от qt (включая) до qmах

±5

±2

Таблица 4 - Метрологические характеристики счетчиков исполнения 4

Наименование характеристики

Значение

Диаметр условного прохода (Ду), мм

50/15

80/20

100/20

Объемный расход воды, м3/ч: минимальный qmin

0,05

0,08

0,08

переходный qt

0,08

0,128

0,128

номинальный qn

40

63

100

максимальный qmHK

50

78,75

125

Порог чувствительности, м3/ч, не более

0,015

0,020

0,020

Пределы допускаемой относительной погрешности измерений объема, %, в диапазоне расходов:

  • - от qmin до qt (исключая)

  • - от qt (включая) до qmHK

±5

±2

Таблица 5 - Основные технические характеристики счетчиков

Наименование характеристики

Значение

Диаметр условного прохода (Ду), мм

50/15

65/20

80/20

100/20

150/40

200/50

Диапазон срабатывания переключающего устройства (клапана), м3/ч:

- при увеличении расхода, не более

1,4

1,3

1,8

3,0

7,8

9,0

- при уменьшении расхода, не менее

0,7

1,1

0,8

1,2

2,5

7,4

Потеря давления при максимальном расходе, МПа, не более

0,1

Максимальная емкость индикаторного механизма, м3

- основного счетчика

9999999,99

- вспомогательного счетчика

999999,9999

Габаритные размеры, мм, не более:

- длина

300

370

370

370

500

560

- ширина

270

305

310

330

445

525

- высота

255

265

280

290

345

385

Масса, кг, не более

20

26

28

33

77

117

Рабочие условия эксплуатации:

- диапазон температуры измеряемой среды, °С

от +5 до +50

- давление измеряемой среды, МПа, не более

1,6

- диапазон температуры окружающего воздуха, °С

от +5 до +50

- относительная влажность, %

от 5 до 98

- атмосферное давление, кПа

от 84 до 106,7

Знак утверждения типа

наносится на индикаторное устройство турбинного и крыльчатого счетчиков, входящих в состав комбинированного счетчика, любым способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохранность и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений в соответствии с таблицей 6.

Таблица 6 - Комплектность средств измерений

Наименование

Обозначение

Количество

Счетчик холодной воды комбинированный

ПУЛЬСАР*

1 шт.

Руководство по эксплуатации совмещенное с паспортом

ЮТЛИ.407221.002-ХХ РЭ

1 экз.

Комплект     монтажных     частей    и

принадлежностей*

-

1 компл.

* Исполнение счетчика и наличие комплекта монтажных частей и принадлежностей определяется договором на поставку.

Сведения о методиках (методах) измерений

приведены в разделе 1 «Назначение» документа ЮТЛИ.407221.002-ХХ РЭ «Счетчики холодной воды комбинированные ПУЛЬСАР. Руководство по эксплуатации (паспорт)».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ЮТЛИ.407221.002 ТУ «Счетчики холодной воды комбинированные ПУЛЬСАР. Технические условия».

Правообладатель

предприятие

Общество с ограниченной ответственностью научно-производственное «ТЕПЛОВОДОХРАН» (ООО НПП «ТЕПЛОВОДОХРАН») ИНН 6230028315

51В, лит. Ж,

Юридический адрес: 390027, Рязанская обл., г. Рязань, ул. Новая, д. неж. помещ. Н2

Тел.: (4912) 24-02-70.

E-mail: info@pulsarm.ru

Web-сайт: https://www. pulsarm.ru

Изготовитель

предприятие

Общество с ограниченной ответственностью научно-производственное «ТЕПЛОВОДОХРАН» (ООО НПП «ТЕПЛОВОДОХРАН») ИНН 6230028315

Адрес: 390027, Рязанская обл., г. Рязань, ул. Новая, д. 51В, лит. Ж, неж. помещ. Н2 Тел.: (4912) 24-02-70.

E-mail: info@pulsarm.ru

Web-сайт: https://www. pulsarm.ru

Испытательный центр

Закрытое акционерное общество  Консалтинго-инжиниринговое предприятие

«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон (факс): +7 495-491-78-12

E-mail: sittek@mail.ru; mce-info@mail.ru

Web-сайт: http://www.kip-mce.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» сентября 2024 г. № 2083

Лист № 1

Всего листов 3

Регистрационный № 93098-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВС-5000

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический РВС-5000 (далее - резервуар) предназначен для измерений объема сырой нефти, а также для ее приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуара основан на заполнении его продуктом до определенного уровня, соответствующего объему продукта согласно градуировочной таблице резервуара.

Резервуар представляет собой металлический сосуд в форме вертикального цилиндра, с плоским днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами и люками.

Тип резервуара - стальной вертикальный цилиндрический, с номинальной вместимостью 5000 м3.

Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.

Заводской номер в виде цифрового обозначения, состоящего из арабской цифры типографическим методом нанесен на информационную табличку, расположенную на периметральном ограждении резервуара и типографским способом в паспорт.

Резервуар с зав. №1 расположен на территории ГЗНУ-367 ЗАО «Охтин-Ойл».

Общий вид резервуара представлен на рисунке 1

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Рисунок 1 - Общий вид резервуара

Пломбирование резервуара не предусмотрено. Нанесение знака поверки на резервуар не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

5000

Пределы допускаемой относительной погрешности определения       вместимости       резервуара

(геометрический метод), %

±0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Рабочая среда

нефть сырая

Габаритные размеры, мм, не более

  • - высота стенки резервуара

  • - внутренний диаметр

11920

22800

Условия эксплуатации:

- температура окружающей среды, °С

от -50 до +50

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование и условные обозначения

Обозначение

Количество, шт./экз.

Резервуар стальной вертикальный цилиндрический

РВС-5000

-

1

Паспорт

-

1

Градуировочная таблица

-

1

Сведения о методиках (методах) измерений приведены в разделе 5 «Методика измерений» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости».

Правообладатель

Закрытое акционерное общество «Охтин-Ойл» (ЗАО «Охтин-Ойл»)

ИНН 1644025454

Юридический адрес: 423256, Республика Татарстан, Лениногорский р-н, г. Лениногорск, ул. Заводская, 2-А

Изготовитель

Общество с ограниченной ответственностью «Востокмонтажгаз» (ООО «Востокмонтажгаз»)

ИНН 1644040780

Адрес: 423231, Республика Татарстан, Бугульминский р-н, г. Бугульма, ул. Монтажная, д. 5

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес:420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Телефон: +7 (843) 567-20-10, 8-800-700-68-78

E-mail: gnmc@nefteavtomatika.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» сентября 2024 г. № 2083

Лист № 1

Всего листов 4

Регистрационный № 93099-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Гигрометры психрометрические ВИТ

Назначение средства измерений

Гигрометры психрометрические ВИТ (далее по тексту - гигрометры) предназначены для измерений температуры и относительной влажности окружающего воздуха.

Описание средства измерений

Принцип действия гигрометров основан на определении относительной влажности воздуха по разности показаний «сухого» и «увлажненного» термометров при помощи психрометрической таблицы. Значение относительной влажности воздуха определяется по таблице как значение, которое находится на пересечении строки, которая соответствует показаниям «сухого» термометра и столбца, который соответствует разности показаний «сухого» и «увлажненного» термометров. Принцип действия термометров основан на тепловом изменении объема термометрической жидкости в зависимости от температуры измеряемой среды.

Конструктивно гигрометр состоит с пластмассового основания к которому крепятся два стеклянных термометра со шкалой «сухой» и «увлажненный», психрометрическая таблица, рассчитанная для скорости аспирации от 0,5 до 1,0 м/с. На обратной стороне корпуса находится стеклянный резервуар - питатель, необходимый для увлажнения водой с помощью батистового или шифонового фитиля резервуара термометра с надписью «увлажненный».

Гигрометры выпускаются в двух исполнениях - ВИТ-1 и ВИТ-2, которые различаются диапазонами измерений температуры и относительной влажности воздуха.

Нанесение знака поверки на гигрометры не предусмотрено.

Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр гигрометров, знак утверждения типа наносится на пластмассовый корпус типографским способом.

Пломбирование гигрометров не предусмотрено.

Общий вид гигрометров с указанием нанесения заводского номера, знака утверждения типа представлен на рисунке 1.

Место

>1

I

%

ГИГРО1ЛТР ПСИХРОМЕТРИЧЕСКИЙ

ВИТ-2

ГИГРО^ТР ПСИХРОМЕТРИЧЕСКИЙ ВИТ-1

РАЗНОСТЬ ГХХЦДНИЙ TEFWOI^POB, t I

0,5|1,0||.5|2,0]г,5|Э,0|3,5|4,0|4,5|5,01» I

ОТНОСИТ'"'

РАЭНССТЬ ПОКАЗАНИЙ ТЕЯИОКТРОВ, t l■0|t.5|2■0|г,5|3,0^3,5|4,Ol<S|5■0^"5,5^^C алАжностьл

ЕЛЬНАЯ ВЛАЖНОСТЬ,

РАЗНОСТЬ ПОКАЗАНИЙ ТЕЖЖеГРОе, t

6,0|6.5l7.Ql7,518.(ll8,5l8,Qt9.5ll(l0h0^

ОТНОСИТЕЛЬНАЯ ВЛАЖНОСТЬ, %

нанесения знака

утверждения типа

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

г

Место

нанесения

заводского номера

Рисунок 1 - Общий вид гигрометров

Метрологические и технические характеристики

Метрологические и основные технические характеристики гигрометров представлены в таблицах 1 и 2 соответственно.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры «сухого» и «увлажненного» термометров, °С:

  • - ВИТ-1

  • - ВИТ-2

от 0 до +25 от +15 до +40

Пределы допускаемой абсолютной погрешности измерений температуры «сухого» и «увлажненного» термометров, °С

±0,2

Диапазон измерений относительной влажности, %

(в зависимости от температуры окружающей среды, °С):

  • - ВИТ-1

от +5 до +25

  • - ВИТ-2

от +20 до +23 включ.

св. +23 до +26 включ.

св. +26 до +40 включ.

от 20 до 90

от 54 до 90

от 40 до 90

от 20 до 90

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений относительной влажности при скорости аспирации от 0,5 до 1,0 м/с, % (при температуре «сухого» термометра, °С):

- от +5 до +10 включ.

±7

- св. +10 до +30 включ.

±6

- св. +30 до +40 включ.

±5

Таблица 2 - Основные технические

Габаритные размеры, мм, не более

  • - длина

  • - ширина

  • - высота

325

120

50

Масса, г, не более

350

Рабочие условия эксплуатации

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа

от 0 до +40

от 20 до 90 от 84,0 до 106,7

Знак утверждения типа

наносится на корпус и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Гигрометр психрометрический

ВИТ

1 шт.

Паспорт

Мб.2.844.000 ПС

1 экз.

Руководство по эксплуатации

Мб.2.844.000 РЭ

1 экз.

Питатель

-

1 шт.

Фитиль

-

1 шт.

Коробка

-

1 шт.

Сведения о методиках (методах) измерений

приведены в разделе «Порядок работы» документа Мб.2.844.000 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ТУ 26.51.51-001-0144375435-2024 «Гигрометры психрометрические ВИТ. Технические условия»;

ГОСТ Р 8.811-2012 ГСИ. Таблицы психрометрические. Построение, содержание, расчетные соотношения;

ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний.

Правообладатель

Индивидуальный предприниматель Обанин Алексей Юрьевич (ИП Обанин А.Ю.) ИНН 450162509884

Юридический адрес: 620028, Свердловская обл., г. Екатеринбург, ул. Татищева, д. 18, кв. 24

Изготовитель

Индивидуальный предприниматель Обанин Алексей Юрьевич (ИП Обанин А.Ю.) ИНН 450162509884

Юридический адрес: 620028, Свердловская обл., г. Екатеринбург, ул. Татищева, д. 18, кв. 24

Адрес места осуществления деятельности: 620028, Свердловская обл., г. Екатеринбург, ул. Нагорная, д. 49

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15

E-mail: uraltest@uraltest.ru

Web-сайт: www.uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-13.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» сентября 2024 г. № 2083

Лист № 1

Всего листов 4

Регистрационный № 93100-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Гигрометры психрометрические ВИТ

Назначение средства измерений

Гигрометры психрометрические ВИТ (далее по тексту - гигрометры) предназначены для измерений температуры и относительной влажности окружающего воздуха.

Описание средства измерений

Принцип действия гигрометров основан на определении относительной влажности воздуха по разности показаний «сухого» и «увлажненного» термометров при помощи психрометрической таблицы. Значение относительной влажности воздуха определяется по таблице как значение, которое находится на пересечении строки, которая соответствует показаниям «сухого» термометра и столбца, который соответствует разности показаний «сухого» и «увлажненного» термометров. Принцип действия термометров основан на тепловом изменении объема термометрической жидкости в зависимости от температуры измеряемой среды.

Конструктивно гигрометры состоят из пластмассового основания к которому крепятся два термометра со шкалой, психрометрическая таблица, стеклянный питатель. Резервуар термометра с надписью «Увлажненный», увлажняется дистиллированной водой с питателя с помощью батистового или шифонового фитиля.

Заводской номер и знак утверждения типа наносятся типографским способом на маркировочную табличку, размещаемую на корпусе гигрометра методом наклеивания.

Пломбирование гигрометров не предусмотрено.

Гигрометры выпускаются в двух исполнениях - ВИТ-1 и ВИТ-2, которые различаются диапазонами измерений температуры и относительной влажности.

Общий вид гигрометров с указанием мест нанесения заводского номера, знака утверждения типа представлен на рисунках 1, 2. Общий вид маркировочной таблички гигрометров приведен на рисунке 3.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Рисунок 2 - Общий вид гигрометров исполнения ВИТ-2

Рисунок 1 - Общий вид гигрометров исполнения ВИТ-1

ООО НПП «Термоспектр»

Гигрометр психрометрический

исполнение ВИТ-1 по ТУ 26.51.51-001-80126927-2023 Год выпуска_________

Заводской номер

Место нанесения знака утверждения типа

Рисунок 3 - Общий вид маркировочной таблички гигрометров

Метрологические и технические характеристики

Метрологические и основные технические характеристики гигрометров представлены в таблицах 1 и 2 соответственно.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры «сухого» и «увлажненного» термометров, °С:

  • - ВИТ-1

  • - ВИТ-2

от 0 до +25 от +15 до +40

Пределы допускаемой абсолютной погрешности измерений температуры «сухого» и «увлажненного» термометров, °С

±0,2

Наименование характеристики

Значение

Диапазон измерений относительной влажности, % (в зависимости от температуры окружающей среды, °С): - ВИТ-1

от +5 до +25

- ВИТ-2

от 20 до 90

от +20 до +23 включ.

от 54 до 90

св. +23 до +26 включ.

от 40 до 90

св. +26 до +40 включ.

от 20 до 90

Пределы допускаемой абсолютной погрешности измерений относительной влажности при скорости аспирации от 0,5 до 1,0 м/с, % (при температуре «сухого» термометра, °С):

- от +5 до +10 включ.

±7

- св. +10 до +30 включ.

±6

- св. +30 до +40 включ.

±5

Таблица 2 - Основные технические

Наименование характеристики

Значение

Габаритные размеры, мм, не более

- длина

295

- ширина

120

- высота

50

Масса, г, не более

350

Рабочие условия эксплуатации

- температура окружающей среды, °С

от 0 до +40

- относительная влажность воздуха, %

от 5 до 100

- атмосферное давление, кПа

от 84,0 до 106,7

Среднее время наработки до отказа, ч, не менее

4000

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на маркировочную табличку, размещаемую на корпусе гигрометров.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование

Обозначение

Количество

Гигрометр психрометрический1

ВИТ-1 или ВИТ-2

1 шт.

Паспорт

ТС.023.001.1ПС

1 экз.

Руководство по эксплуатации

ТС.023.001.1РЭ

1 экз.

Упаковка

ТС.023.005.1

1 шт.

Фитиль

ТС.023.004.1

1 шт.

Примечание

1 Обозначение в конструкторской документации ТС.023.001.1

Сведения о методиках (методах) измерений

приведены в разделе «Порядок работы» документа ТС.023.001.1РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ТУ 26.51.51-001-80126927-2023 «Гигрометры психрометрические ВИТ. Технические условия»;

ГОСТ Р 8.811-2012 ГСИ. Таблицы психрометрические. Построение, содержание, расчетные соотношения;

ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний.

Правообладатель

Общество с ограниченной ответственностью Научно-производственное предприятие «Термоспектр» (ООО НПП «Термоспектр»)

ИНН 6671282770

Юридический адрес: 620110, Свердловская обл., г. Екатеринбург, ул. Чкалова, д. 231, кв. 933

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «Термоспектр» (ООО НПП «Термоспектр»)

ИНН 6671282770

Адрес: 620110, Свердловская обл., г. Екатеринбург, ул. Чкалова, д. 231, кв. 933

Телефон: (343) 272-84-78, факс (343) 272-84-78

E-mail: sale@steramed.ru, aks2004@bk.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15

E-mail: uraltest@uraltest.ru

Web-сайт: www.uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-13.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» сентября 2024 г. № 2083

Лист № 1

Всего листов 4

Регистрационный № 93101-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Акселерометры 1С104НВ

Назначение средства измерений

Акселерометры 1С104НВ (далее - датчик) предназначены для измерения ускорения.

Описание средства измерений

Принцип действия датчика основан на преобразовании воздействующего переменного ускорения в пропорциональные низкоомные сигналы электрического напряжения.

Конструктивно датчики состоят из первичного преобразователя акселерометра 1C104HB (далее - ПП), соединительного кабеля и выносного формирователя сигналов А1211, который преобразует зарядовый сигнал от ПП в выходной сигнал переменного напряжения.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на корпус ПП и боковую поверхность формирователя сигналов.

Общий вид датчика приведён на рисунке 1.

Место нанесения пломбы-этикетки

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Рисунок 1 - Общий вид датчиков вибрации

Место нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики

Значение

Диапазон измерений амплитуды виброускорения, м/с2

от 0,98 до 490

Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/(м^с-2)

10

Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах

±2

Нелинейность амплитудной характеристики, %, не более

3

Диапазон рабочих частот, Гц

от 2 до 5000

Неравномерность частотной характеристики, %, в пределах

+12,5

Пределы допускаемой основной относительной погрешности измерений виброускорения на базовой частоте, %

±5

Пределы допускаемой дополнительной погрешности измерений виброускорения в диапазоне рабочих температур, %

±30

Нормальные условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %, не более

  • - атмосферное давление, кПа

от +18 до +25

80

от 84 до 106

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Параметры питания:

- напряжение постоянного тока, В

от -18 до -25

- ток потребления, мА, не более

30

Габаритные размеры, мм, не более: а) для ПП (без кабеля)

- высота

30

- диаметр

16

б) для формирователя сигналов А1211

- длина

76

- ширина

61

- высота

42,5

Масса, г, не более

- для ПП (без кабеля)

75

- для формирователя сигналов A1211

150

Условия эксплуатации: а) для ПП

- температура окружающей среды, °С

от -196 до +150

- относительная влажность воздуха, %, не более

80

б) для формирователя сигналов A1211

-температура окружающей среды, °С

от -55 до +85

- относительная влажность воздуха, %, не более

80

Средняя наработка на отказ, ч, не менее

50000

Средний срок службы, лет, не менее

6

Знак утверждения типа

Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта ГТБВ.403152.031ПС и руководства по эксплуатации ГТБВ.403152.031РЭ типографским способом в левом верхнем углу.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Акселерометр

1С104НВ

1 шт.

- ПП 1C104НВ

ГТБВ.403152.031

1 шт.

- формирователь сигналов A1211

ГТБВ.431134.037

1 шт.

- кабель антивибрационный 03В1В1

ГТБВ.685691.300

1 шт.

Акселерометр 1С104НВ. Паспорт

ГТБВ.403152.031ПС

1 экз.

Акселерометр 1С104НВ. Руководство по эксплуатации

ГТБВ.403152.031РЭ

1 экз. на партию

Дополнительные принадлежности

-

по требованию

Сведения о методиках (методах) измерений

приведены в ГТБВ.403152.031РЭ, раздел 2 «Использование по назначению».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

ГТБВ.403152.031ТУ «Акселерометр 1С104НВ. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ГТЛАБ» (ООО «ГТЛАБ»)

ИНН: 5254494306

Юридический адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б, оф. 205 Телефон: (83130) 49444

Факс: (83130) 49888

E-mail: info@gtlab.pro

Изготовитель

Общество с ограниченной ответственностью «ГТЛАБ» (ООО «ГТЛАБ») ИНН: 5254494306

Адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б, оф. 205 Телефон: (83130) 49444

Факс: (83130) 49888

E-mail: info@gtlab.pro

Испытательный центр

Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)

Адрес: 607188, Нижегородская обл., г. Саров, пр-кт Мира, д. 37

Телефон: (83130) 22224, 23375

Факс: (83130) 22232

E-mail: nio30@olit.vniief.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311769.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» сентября 2024 г. № 2083

Лист № 1

Всего листов 6

Регистрационный № 93102-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры буйковые MFT

Назначение средства измерений

Уровнемеры буйковые MFT (далее - уровнемеры) предназначены для измерений уровня жидких сред.

Описание средства измерений

Принцип действия уровнемеров основан на законе Архимеда, согласно которому на погруженный в измеряемую жидкость буек, действует выталкивающая сила.

При изменении уровня жидкости изменяется степень погружения буйка уровнемера, что приводит к изменению его веса. Изменение веса буйка через рычаг передается на торсионную трубку. Поворотное движение торсионной трубки передается через тензорезистивный чувствительный механизм на цифровой контроллер, который преобразует угол поворота в электрический сигнал. Электрический сигнал обрабатывается микропроцессорным электронным блоком и преобразуется в цифровое значение уровня, которое выводится на показывающее устройство электронного блока уровнемера и передается по HART протоколу. Значение уровня также преобразуется в токовый выходной сигнал (4-20 мА).

Уровнемеры состоят из электронного блока и буйка, которые соединены между собой с помощью металлической подвески.

Электронный блок включает в себя:

  • - рычаг, торсионная трубка и тензорезистивная система;

  • - микроконтроллер с электронным преобразователем;

  • - жидкокристаллический дисплей, отображающий измеренные величины;

  • - разъемы для передачи цифрового сигнала по протоколу HART и стандартного выходного сигнала постоянного тока (4-20 мА).

Буйки конструктивно представляют собой запаянный металлический цилиндр.

Условное обозначение и заводской номер уровнемеров в буквенно-цифровом формате наносятся на информационные таблички, закрепленные электронном блоке и на металлическом рычаге способами печати и лазерной гравировки. Нанесение знака поверки на уровнемеры не предусмотрено.

Пломбирование уровнемеров не предусмотрено.

Общий вид уровнемеров представлен на рисунке 1.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Рисунок 1 - Общий вид уровнемеров буйковые MFT и места нанесения знака утверждения типа и заводского номера

Места нанесения знака об утверждении типа и заводского номера п

Пломбирование уровнемеров предусмотрено с помощью специального пломбирующего элемента, исключающего возможность открытия крышки электронного отсека после опломбирования. Пломба «опечатывает» электронный отсек и механически препятствует его открытию (отвинчиванию). Схема пломбировки от несанкционированного доступа и обозначение мест нанесения пломбы эксплуатирующей организации представлены на рисунке 2.

Программное обеспечение

Уровнемеры содержат встроенное программное обеспечение (ПО) и энергонезависимую память для хранения данных заводских настроек. ПО уровнемеров используется для установки рабочего диапазона измерения, передачи, записи данных измерения, самодиагностики.

Встроенное ПО обеспечивает:

  • - обработку и передачу измерительной информации;

  • - отображение результатов измерений на жидкокристаллическом дисплее;

  • - измерение уровня;

  • - формирование выходного аналогового и цифрового сигналов;

  • - настройку и диагностику аппаратной части уровнемера.

Метрологически значимая часть ПО, заводские параметры и данные программирования на конкретный объект защищены от несанкционированного доступа с помощью паролей.

Идентификация встроенного ПО обеспечивается индикацией соответствующих данных на экран жидкокристаллического дисплея (при его наличии) и на экране подключенного к уровнемеру компьютера.

Идентификационные данные ПО приведены в таблице 1. Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MFT

Номер версии (идентификационный номер) ПО

V1.X*

*символ X изменяется от 0 до 9 и отвечает за метрологически незначимую часть.

Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон* измерений уровня, мм

от 0 до 5000

Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений уровня контролируемой (измеряемой) среды для цифровых кодированных выходных сигналов, %

±0,5

Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования измеренного значения уровня контролируемой (измеряемой) среды в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА, %

±0,05

Вариация показаний измерений уровня контролируемой (измеряемой) среды для цифровых кодированных выходных сигналов, мм

< А

Пределы допускаемой дополнительной абсолютной погрешности измерений уровня контролируемой (измеряемой) среды на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), для цифровых кодированных выходных сигналов, мм

±2,25

* - размер буйка от 300 мм до 5000 мм

таблицы 2

Наименование характеристики

Значение

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности преобразования измеренного значения уровня контролируемой (измеряемой) среды в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), %

±0,12

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон температуры окружающего воздуха (среды), °С*

от -50 до +80

Диапазон температур контролируемой (измеряемой) среды °С**

от -50 до +150

Плотность измеряемой среды, кг/м^

от 600 до 1800

Рабочее давление измеряемой (контролируемой) среды, МПа, не более **

42

Напряжение питания постоянного тока, В

от 12 до 30

Потребляемая мощность, В^А, не более

0,7

Выходные сигналы

- цифровой

HART

- аналоговый

4-20 мА

Масса уровнемера, кг, не более - электронного блока

11,4

- буйка

250

Степень защиты от проникновения пыли, посторонних тел и воды**

IP65, IP66

Маркировка взрывозащиты ***

1Ex db IIC T6 Gb

* - ЖК-дисплей функционирует при температуре от минус 20 до плюс 50 °С.

При минус 20 °С дисплей замерзает, и восстанавливает работоспособность при возвращении температуры в указанные пределы. При температуре ниже минус 20 °С для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал.

** - конкретное значение определяется заказом и записывается в паспорт на уровнемер

*** - для взрывозащищенного варианта исполнения

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, лет, не менее

10 лет

Знак утверждения типа

наносится на информационную табличку на электронном блоке уровнемера методом печати, на рычаге методом гравировки и на титульный лист паспорта и руководства по эксплуатации печатным способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количе

ство

Примечание

Уровнемер буйковый

MFT

1 шт.

В соответствии с заказом

Перечень ЗИП (Запасные части и инструменты)

1 экз.

Комплект на партию в соответствии с заказом

Паспорт

1 экз.

Руководство по эксплуатации

1 экз.

Допускается поставлять один экземпляр в один адрес отгрузки

Сведения о методиках (методах) измерений

приведены в разделе 1.3 «Сведения о методиках (методах) измерений» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

Стандарт предприятия Chongqing Silian Measurement And Control Technology Co., Ltd, Китай.

Правообладатель

Chongqing Silian Measurement and Control Technology Co., Ltd., Китай

New

District,

New

District,

Адрес: No.61 Middle Section of Mount Huangshan Avenue, Northern Chongqing, China

Телефон: +86 23 67032601

E-mail: sales@cqcsmc.com

Web-сайт: www.cqcsmc.com

Изготовитель

Chongqing Silian Measurement and Control Technology Co., Ltd, Китай

Адрес: No.61 Middle Section of Mount Huangshan Avenue, Northern Chongqing, China

Телефон: +86 23 67032601

E-mail: sales@cqcsmc.com

Web-сайт: www.cqcsmc.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

E-mail: office@vniims.ru

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

Web-сайт: http://www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» сентября 2024 г. № 2083

Лист № 1

Всего листов 9

коммерческого

Регистрационный № 93103-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии ООО Шахта «Алардинская»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО Шахта «Алардинская» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;

  • 2- й уровень - измерительно - вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных - «ЭКОМ-3000» (далее-УСПД), устройство синхронизации времени ИСС-1.3 (далее-УСВ), каналообразующую аппаратуру для обеспечения информационного взаимодействия между уровнями системы;

  • 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя включающий в себя сервер баз данных (СБД), сервер обмена данными (СОД) со смежными субъектами (далее по тексту - сервер ИВК), устройство синхронизации времени ИСС-1.3 (далее-УСВ), локально-вычислительную сеть, программное обеспечение (ПО) ПК «Энергосфера», автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:

- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений АИИС КУЭ передаются в целых числах кВт^ч.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы УСПД, хранение измерительной информации и ее передача на сервер ИВК, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН. УСПД с периодичностью опроса не реже 1 раза в сутки опрашивает счетчики электроэнергии и считывает с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.

Сервер ИВК АИИС КУЭ раз в сутки формирует и отправляет по выделенному каналу связи отчеты в формате XML на автоматизированное рабочее место (АРМ) энергосбытовой организации. АРМ энергосбытовой организации подписывает данные отчеты электронной цифровой подписью (ЭЦП) и отправляет по каналу связи сети Интернет в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВКЭ и ИВК). В состав СОЕВ входит устройство синхронизации времени типа ИСС-1.3, синхронизирующее собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.

Сравнение шкалы времени сервера ИВК АИИС КУЭ со шкалой времени ИСС-1.3 осуществляется непрерывно. Синхронизация шкалы времени сервера ИВК производится независимо от величины расхождения со шкалой времени ИСС-1.3.

Сравнение шкалы времени УСПД со шкалой времени ИСС-1.3 осуществляется непрерывно. Синхронизация шкалы времени УСПД производится независимо от величины расхождения со шкалой времени ИСС-1.3.

Сравнение шкалы времени счетчиков со шкалой времени УСПД осуществляется периодически с установленным интервалом проверки текущего времени. При обнаружении расхождения шкалы времени счетчика от шкалы времени УСПД равного ±2 с и более, выполняется синхронизация шкалы времени счетчика, но не чаще одного раза в сутки.

Журналы событий счетчика электрической энергии, УСПД, сервера ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер 01/24 АИИС КУЭ наносится на этикетку, расположенную на тыльной стороне сервера ИВК, типографским способом. Дополнительно заводской номер 01/24 указан в формуляре АИИС КУЭ, что позволяет идентифицировать заводской номер АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется ПК «Энергосфера». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Идентификационные данные

Значение

1

2

Идентификационное наименование модуля ПО

pso metr.dU

1

2

Номер версии (идентификационный номер) модуля ПО

Цифровой идентификатор модуля ПО

6C13139810A85B44F78E7E5C9A3EDB93

Алгоритм вычисления цифрового идентификатора модуля ПО

MD5

Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав измерительных каналов (далее ИК) АИИС КУЭ приведен в таблице 2.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Наименование измерительного канала

Трансформатор тока

Состав измерительного канала

Трансформатор напряжения

Счетчик электрической

энергии

ИВКЭ

ИВК

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

ПС 110 кВ Малиновская, ОРУ-110 кВ, отпайка от ВЛ110 кВ Южно

Кузбасская ГРЭС-

Кедровая-1 ПС 110 кВ Малиновская, ОРУ-110 кВ, отпайка от ВЛ110 кВ Южно

Кузбасская ГРЭС-

Кедровая-2

ТРГ-110 II* 150/5, КТ 0,2S Рег. № 26813-06

ТРГ-110 II* 150/5, КТ 0,2S Рег. № 26813-06

НАМИ-110 УХЛ1

110000:^3/100:^3

КТ 0,2

Рег. № 24218-08

НАМИ-110 УХЛ1 110000:^3/100:^3 КТ 0,2

Рег. № 24218-13

Рег. № 24218-08

Рег. № 24218-13

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 2752404

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 2752404

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

ПС 110 кВ

Малиновская,

РУ-6,3 кВ, яч.

1-4, ф.6-1-4а

ТОЛ-10-1-2У2

300/5, КТ 0,5 Рег. № 15128-07

ЗНОЛП-6-У2

6000:^3/100:^3 КТ 0,5

Рег. № 23544-07

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 3669708

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

ПС 110 кВ

Малиновская,

РУ-6,3 кВ, яч.

2-4, ф.6-2-4а

ТОЛ-10-1-2У2

300/5, КТ 0,5 Рег. № 15128-07

ЗНОЛП-6-У2

6000:^3/100:^3 КТ 0,5

Рег. № 23544-07

СЭТ-

4ТМ.03М.01

КТ 0,5S/1,0

Рег. № 3669708

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

таблицы 2

1

2

3

4

5

5

ПС 110 кВ

Малиновская,

РУ-6,3 кВ, яч.2-17, ф.6-2-

17

ТОЛ-10-1-2У2

600/5, КТ 0,5

Рег. № 15128-07

ЗНОЛП-6-У2

6000:^3/100:^3

КТ 0,5 Рег. № 23544-07

СЭТ-4ТМ.03.01

КТ 0,5S/1,0

Рег. № 2752404

6

ПС 6,3 кВ №

16, РУ-6,3 кВ, ф.6-2-17

ТОЛ-10-1-2У2 1000/5, КТ 0,5

Рег. № 15128-07

ЗНОЛП-6-У2

6000:^3/100:^3 КТ 0,5 Рег. № 23544-07

СЭТ-4ТМ.03.01

КТ 0,5S/1,0

Рег. № 2752404

7

ПС 110 кВ

Малиновская,

РУ-6,3 кВ, яч.1-18, ф.6-1-

18

ТОЛ-10-1-2У2

300/5, КТ 0,5 Рег. № 15128-07

ЗНОЛП-6-У2

6000:^3/100:^3 КТ 0,5 Рег. № 23544-07

СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 3669708

8

ПС 110 кВ

Малиновская,

РУ-6,3 кВ, яч.2-18, ф.6-2-

18

ТОЛ-10-1-2У2

300/5, КТ 0,5 Рег. № 15128-07

ЗНОЛП-6-У2

6000:^3/100:^3 КТ 0,5 Рег. № 23544-07

СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 3669708

9

ВЛ 0,4 кВ от

ОРУ-1 6 кВ, концевая опора, отпайка в сторону РЩ-1 базовой станции ПАО МТС и РЩ-1 базовой станции ПАО Мегафон

Т-0,66 УЗ

50/5, КТ 0,5

Рег. № 52667-13

-

СЭТ-4ТМ.03М.08 КТ 0,2S/0,5 Рег. № 3669708

10

ПС 110 кВ

Кедровая, РУ-6кВ, яч.21

ТЛМ-10 2УЗ 400/5, КТ 0,5

Рег. № 2473-05

НАМИТ-10-2 УХЛ2 6000/100 КТ 0,5 Рег. № 16687-07

СЭТ-4ТМ.03.01

КТ 0,5S/1,0

Рег. № 2752404

11

ПС 110 кВ

Кедровая, РУ-6кВ, яч.22

ТЛМ-10 2УЗ 400/5, КТ 0,5

Рег. № 2473-05

НАМИТ-10-2 УХЛ2 6000/100 КТ 0,5 Рег. № 16687-07

СЭТ-4ТМ.03.01

КТ 0,5S/1,0

Рег. № 2752404

12

ПС 110 кВ

Кедровая, РУ-6кВ, яч.5

ТЛМ-10 2УЗ 400/5, КТ 0,5

Рег. № 2473-05

НАМИТ-10-2 УХЛ2 6000/100 КТ 0,5 Рег. № 16687-07

СЭТ-4ТМ.03.01

КТ 0,5S/1,0

Рег. № 27524

04

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Продолжение таблицы 2

1

13

ПС 110 кВ Кедровая, РУ-

6кВ, яч.20

ТЛМ-10 2УЗ

400/5, КТ 0,5

Рег. № 2473-05

НАМИТ-10-2 УХЛ2 6000/100 КТ 0,5

Рег. № 16687-07

СЭТ-4ТМ.03.01

КТ 0,5S/1,0

Рег. № 2752404

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Примечания:

  • 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

  • 2. Допускается замена УСВ, УСПД на аналогичные утвержденных типов.

  • 3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

  • 4. Допускается изменение наименований ИК, без изменения объекта измерений.

  • 5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.

    Таблица 3 - Основные метрологические характеристики ИК АИИС '

    КУЭ

    Номер ИК

    Вид электрической энергии

    Границы основной погрешности ±5, %

    Границы погрешности в рабочих условиях ±5, %

    1, 2

    Активная

    Реактивная

    0,4

    1,1

    1,0

    1,7

    3-8, 10-13

    Активная Реактивная

    1,1

    2,7

    • 3.2

    • 5.2

    9

    Активная Реактивная

    0,8

    2,1

    2,8

    4,4

    Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC (SU), с

    ±5

    Примечания:

    • 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая)

    • 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.

    • 3 Границы погрешности результатов измерений приведены для cos ф=0,9, токе ТТ, равном 100 % от 1ном для нормальных условий и для рабочих условий при cos ф=0,8, токе ТТ, равном 5 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков от плюс 5 °С до плюс 35 °С

Таблица 4 - Основные технические

АИИС КУЭ

Наименование характеристики

Значение

1

2

Количество измерительных каналов

13

Нормальные условия параметры сети:

- напряжение, % от Uном

от 98 до 102

- ток, % от Iном

от 100 до 120

- коэффициент мощности

0,9

- частота, Гц

50

температура окружающей среды для счетчиков, °С

от плюс 21 до плюс 25

Условия эксплуатации параметры сети:

- напряжение, % от Uном

от 90 до 110

- ток, % от Iном

от 1(2) до 120

- коэффициент мощности coso (sino)

от 0,5 инд. до 1 емк

- частота, Гц

от 49,6 до 50,4

температура окружающей среды для ТТ и ТН, °С

от минус 60 до плюс 40

температура окружающей среды для счетчиков, °С

от плюс 5 до плюс 35

температура окружающей среды для сервера ИВК, °С

от плюс 10 до плюс 30

температура окружающей среды для УСПД, °С

от плюс 15 до плюс 25

атмосферное давление, кПа

от 80,0 до 106,7

относительная влажность, %, не более

98

Надежность применяемых в АИИС КУЭ компонентов Счетчики:

- среднее время наработки на отказ, ч, не менее СЭТ-4ТМ.03М (рег. № 36697-08)

140000

СЭТ-4ТМ.03 (рег. № 27524-04)

90000

Устройство синхронизации времени ИСС (рег. № 71235-18):

- среднее время наработки на отказ, ч, не менее

120000

УСПД:

«ЭКОМ-3000» (рег. № 17049-19):

- среднее время наработки на отказ, ч, не менее

350000

Сервер ИВК:

- среднее время наработки на отказ, ч, не менее

100000

- среднее время восстановления работоспособности, ч

1

Глубина хранения информации

Счетчики:

СЭТ-4ТМ.03 (рег. № 27524-04)

-каждого массива профиля при времени интегрирования 30 минут, сут

113,7

СЭТ-4ТМ.03М (рег. № 36697-08)

-каждого массива профиля при времени интегрирования 30 минут, сут

113

УСПД:

таблицы 4

1

2

«ЭКОМ-3000»

суточные данные о тридцатиминутных приращениях

электропотребления (выработки) по каждому каналу, сут, не

менее

45

Сервер ИВК:

- хранение результатов измерений и информации о

состоянии средств измерений, лет, не менее

3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера ИВК с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

  • - в журнале событий счетчика и УСПД:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени.

Защищенность применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

  • - электросчетчика и УСПД;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - сервера ИВК;

- защита информации на программном уровне:

  • - результатов измерений (при передаче, возможность использования цифровой подписи);

  • - установка пароля на счетчик;

  • - установка пароля на сервере ИВК.

Знак утверждения типа наносится на титульный лист формуляра типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт.

1

2

3

Трансформатор тока

Т-0,66 УЗ

3

ТЛМ-10 2УЗ

8

ТОЛ-10-1-2У2

12

ТРГ-110 П*

6

Трансформатор напряжения

ЗНОЛП-6-У2

9

НАМИ-110 УХЛ1

6

НАМИТ-10-2 УХЛ2

2

таблицы 5

1

2

3

Счетчик электрической энергии

СЭТ-4ТМ.03

2

СЭТ-4ТМ.03.01

6

СЭТ-4ТМ.03М.01

4

СЭТ-4ТМ.03М.08

1

Устройство сбора и передачи данных

«ЭКОМ-3000»

1

Устройство синхронизации времени

ИСС-1.3

1

Сервер ИВК

-

1

Документация

Формуляр

ФО 26.51/302/24

1

Сведения о методиках (методах) измерений

приведены в документе «Методика (метод) измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО Шахта «Алардинская». МВИ 26.51/302/24, аттестованной ФБУ «Самарский ЦСМ», г. Самара. Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311290 от 16.11.2015.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью (ООО «Шахта «Алардинская»)

«Шахта «Алардинская»

- Кузбасс, г.о. Калтанский,

ИНН 4222013689

Юридический адрес: 652831, Кемеровская область

п. Малиновка, ул. Угольная, д.56

Телефон: 8 (38472) 7-72-10

E-mail: alardinskaya@evraz.com

Изготовитель

«ЭНЕРГОМЕТРОЛОГИЯ»

Общество с ограниченной ответственностью (ООО «ЭНЕРГОМЕТРОЛОГИЯ»)

ИНН 7714348389

Адрес: 125124, г. Москва, ул. Ямского поля 3-я, д. 2, к. 12, эт. 2, помещ. II, ком. 9 Телефон: 8 (495) 230-02-86

E-mail: info@energometrologia.ru

Испытательный центр

«Энерготестконтроль»

Общество с ограниченной ответственностью (ООО «Энерготестконтроль»)

Адрес: 117449, г. Москва, ул. Карьер, д. 2, стр. 9, помещ. 1

Телефон: 8 (495) 647-88-18

E-mail: golovkonata63@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» сентября 2024 г. № 2083

Лист № 1

Всего листов 4

Регистрационный № 93104-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Толщиномер никелевого покрытия сложнопрофильных деталей ТНА ЖРД

Назначение средства измерений

Толщиномер никелевого покрытия сложнопрофильных деталей ТНА ЖРД (далее -толщиномер) предназначен для измерения толщины никелевых покрытий на изделиях из жаропрочного никелевого сплава, определение среднего арифметического значения серии измерений и определение коэффициента вариации (относительного стандартного отклонения от среднего значения) серии измерений.

Описание средства измерений

толщиномера основан на измерении величины возникающей при контакте нагретого до определенной

Принцип действия термоэлектродвижущей силы, температуры измерительного (горячего) электрода и поверхности контролируемой детали, контактирующей с холодным электродом. Величина измеряемой термоэлектродвижущей силы преобразуется в толщину покрытия согласно градировочной зависимости и отображается в микрометрах. Толщиномер производит определение среднего арифметического значения серии измерений и отображает в микрометрах, определение коэффициента вариации (относительного стандартного отклонения от среднего значения) и отображает в процентах.

К настоящему типу средств измерений относятся толщиномер никелевого покрытия сложнопрофильных деталей ТНА ЖРД зав. № 2403001.

Конструктивно толщиномер состоит из электронного блока и преобразователей с горячим и холодным электродами.

Заводской номер, состоящий из семи цифр нанесен на задней панели электронного блока толщиномера (рисунок 2).

Ограничения доступа к местам настройки (регулировке), расположенным в электронном блоке толщиномера, осуществляется путем нанесения пломб на винтах крепления задней панели электронного блока толщиномера (рисунок 2).

Нанесение знака поверки на толщиномер не предусмотрено.

Фотография общего вида толщиномера представлена на рисунке 1

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru
Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Рисунок 1 - Общий вид толщиномера

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа

Программное обеспечение

Программное обеспечение толщиномера (далее - ПО) выполняет функции управления толщиномером, позволяет проводить обработку результатов измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ТТЭ

Номер версии (идентификационный номер) ПО

06.03.2024

Цифровой идентификатор ПО

-

Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерения толщины никелевых покрытий, мкм

от 50 до 350

Предел допускаемой относительной погрешности измерения толщины никелевого покрытия, %

20

Таблица 3 - Технические

Наименование технической характеристики

Значение

Длина кабеля преобразователя, м, не менее

1,5

Ход преобразователя при прижатии, мм, не менее

5

Напряжение питания от сети переменного тока с номинальной частотой 50 Гц, В

от 198 до 242

Время непрерывной работы от аккумулятора, ч, не менее

2

Габаритные размеры электронного блока, мм:

- длина

67

- ширина

135

- высота

23

Масса (без блока питания), кг, не более

0,25

Условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +35

- относительная влажность воздуха при 25 °С, %, не более

80

- атмосферное давление, кПа

от 84 до 106,7

Знак утверждения типа

наносится на титульном листе руководства по эксплуатации в правом верхнем углу методом печати.

Комплектность средства измерения

Таблица 4 - Комплектность толщиномера никелевого покрытия сложнопрофильных деталей ТНА ЖРД

Наименование

Обозначение

Количество

Толщиномер никелевого покрытия

ТНА ЖРД

1 шт.

сложнопрофильных деталей

в составе:

- электронный блок;

1 шт.

- сетевой блок питания;

1 шт.

- датчик с горячим и холодным электродами

1 шт.

Кейс (сумка) для транспортировки

-

1 шт.

Паспорт

ЕРКД.412219.300ПС

1 экз.

Руководство по эксплуатации

ЕРКД.412219.300РЭ

1 экз.

Сведения о методиках (методах) измерений

приведены в документе: «ЕРКД.412219.300РЭ. Толщиномер никелевого покрытия сложнопрофильных деталей ТНА ЖРД. Руководство по эксплуатации», раздел 2 «Использование по назначению».

Нормативные документы, устанавливающие требования к средству измерений

ЕРКД.412219.300ТУ Толщиномер никелевого покрытия сложнопрофильных деталей ТНА ЖРД. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Научно-Технический Центр «Эталон» (ООО «НТЦ «Эталон»)

ИНН 7804420632

Адрес юридического лица: 197343, г. Санкт-Петербург, ул. Матроса Железняка, д. 57, лит. А, помещ. 141-Н.

Изготовитель

Общество с ограниченной ответственностью «Научно-Технический Центр «Эталон» (ООО «НТЦ «Эталон») ИНН 7804420632

Адрес: 197343, г. Санкт-Петербург, ул. Матроса Железняка, д. 57, лит. А, помещ. 141-Н.

Испытательный центр

Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

обл., г. Солнечногорск,

Адрес юридического лица: 141570, Московская рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к.11

Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к.11

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» сентября 2024 г. № 2083

Лист № 1

Всего листов 4

Регистрационный № 93105-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства контроля параметров коммутирующего устройства УКП-1

Назначение средства измерений

Устройства контроля параметров коммутирующего устройства УКП-1 (далее -устройства) предназначены для измерения действующего значения напряжения постоянного тока.

Описание средства измерений

Устройство представляет собой прибор, выполненный в виде моноблока. В верхней части корпуса расположены внешние разъемы для подключения высоковольтных кабелей. На передней панели расположена клавиатура (18 кнопок) и графический жидкокристаллический (ЖК) индикатор. На задней панели размещена съемная крышка устройства, которая закрывает отсек с аккумуляторными батареями. На задней крышке расположена этикетка производителя и символ опасности «Высокое напряжение».

Принцип действия устройства основан на автоматическом преобразовании напряжения постоянного тока в дискретную форму, затем с помощью цифрового кодирования выводе этого значения в виде чисел на (ЖК) индикатор.

Питание осуществляется от встроенной аккумуляторной батареи (АКБ) из четырех элементов AA - четырех никель-металлогидридных (NiMH) аккумуляторов напряжением (1,2±0,1) В, емкостью 2,7 А/ч.

по

Нанесение знака поверки на средство измерений не предусмотрено.

на

Заводской номер в виде арабских цифр наносится типографическим способом шильдик, наклеиваемый на заднюю панель.

на рисунке 1. Место нанесения заводского номера и пломбирования от несанкционированного доступа представлено на рисунке 2.

Общий вид устройства и место нанесения знака утверждения типа представлен

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru

Рисунок 2 - Место нанесения заводского номера, пломбирования от несанкционированного доступа устройства контроля коммутирующего устройства 'STCII-l

Программное обеспечение

Программное обеспечение (далее - ПО) устройства является встроенным. ПО предназначено для измерения, преобразования, обработки и передачи измерительной информации во внешние измерительные системы. ПО установлено в энергонезависимую память устройства, недоступно для изменения в процессе эксплуатации и не может быть считано через какой-либо интерфейс и изменено. Метрологические характеристики устройства нормированы с учетом ПО.

Уровень защиты ПО устройства «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений действующего значения напряжения постоянного тока, В

от 0 до 500

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

±30

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры (без комплекта кабелей), мм, не более

- длина

175

- ширина

117

- высота

40

Масса, кг, не более

1,1

Условия эксплуатации:

- температура окружающей среды, °С

от -10 до +40

Знак утверждения типа

наносится типографским способом на шильдик, наклеиваемый на лицевую панель устройства, и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт./экз.

Устройство контроля параметров коммутирующего устройства

УКП-1

1

Автономное сетевое зарядное устройство

-

1

Запасной комплект аккумуляторов

-

2

Комплект проводов

-

1

Кабель USB

-

1

Транспортировочная сумка

-

1

Паспорт

РГУМ.411134.001 ПС

1

Руководство по эксплуатации

РГУМ.411134.001 РЭ

1

Сведения о методиках (методах) измерений

приведены в пункте 2.3 «Использование» руководства по эксплуатации РГУМ.411134.001 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Устройство контроля параметров коммутирующего устройства УКП-1. Технические условия. РГУМ.411134.001 ТУ.

Правообладатель

энергия»

д. № 25,

Общество с ограниченной ответственностью «Промышленная (ООО «Промэнергия»)

ИНН 6234178336

Юридический адрес: 390044, Рязанская обл., г. Рязань, ул. Крупской, помещ. Н16

Телефон: +7 (910)506-19-92

E-mail: Prom.energia@mail.ru

Изготовитель

Общество с ограниченной ответственностью «Промышленная (ООО «Промэнергия»)

ИНН 6234178336

Адрес: 390035, Рязанская обл., г. Рязань, ул. Черновицкая, помещ. Н17

Телефон: +7 (910)506-19-92

E-mail: Prom.energia@mail.ru

д. № 32, к.

энергия»

2, оф. 3,

Испытательный центр

региональный центр Московской области»

Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в г. Москве и (ФБУ «Рост'ест' Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Телефон: +7 (495) 544-00-00 Факс: +7 (499) 124-99-96

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

Приказ Росстандарта №2083 от 02.09.2024, https://oei-analitika.ru



Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
