№1309 от 23.06.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 454853
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Приказы по основной деятельности по агентству Вн. Приказ № 1309 от 23.06.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
23 июня 2023 г.
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях)
утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р.Лазаренко
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\________—_________✓
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от « __ » ию__ 2023 г. № 1309
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Преобразователи термоэлектрические |
ТРИД |
53007-18 |
Адрес: 614038, г. Пермь, ул. Академика Веденеева, д. 80а |
Юридический адрес: 614068, г. Пермь, ул. Дзержинского, д. 1, к. 60, оф. 42 |
Общество с ограниченной ответственностью «Вектор-ПМ» (ООО «Вектор-ПМ), г. Пермь | ||
|
2. |
Весы платформенные электронные |
МВСК С |
70469-18 |
Адрес: 614038, г. Пермь, ул. Академика Веденеева, д. 80а |
Юридический адрес: 614068, г. Пермь, ул. Дзержинского, д. 1, к. 60, оф. 42 |
Общество с ограниченной ответственностью «Вектор-ПМ» (ООО «Вектор-ПМ), г. Пермь | ||
|
3. |
Весы автомобильные электронные |
МВСК П |
75629-19 |
Адрес: 614038, г. Пермь, ул. Академика Веденеева, д. 80а |
Юридический адрес: 614068, г. Пермь, ул. Дзержинского, д. 1, к. 60, оф. 42 |
Общество с ограниченной ответственностью «Вектор-ПМ» (ООО «Вектор-ПМ), г. Пермь | ||
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» июня 2023 г. № 1309
Регистрационный № 53007-18
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические ТРИД
Назначение средства измерений
Преобразователи термоэлектрические ТРИД (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной арматуры или защитного чехла ТП.
Описание средства измерений
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
ТП состоят из одного или двух чувствительных элементов (ЧЭ) на основе термоэлектродных проводов с керамическими изоляторами (с изолированными и неизолированными рабочими спаями), помещенных в защитный чехол, изготовленный из нержавеющей стали, жаростойких сплавов и керамики, который соединен с металлической коммутационной головкой или заканчивается кабельным выводом с удлинительными проводами. ЧЭ ТП изготавливаются со следующими номинальными статическими характеристиками преобразования по ГОСТ Р 8.585-2001: К, L, J, T, N, E, R, S, B.
Термопреобразователи изготовляются следующих основных моделей: ТП1, ТП2, ТП3 которые отличаются друг от друга конструктивным исполнением. Термопреобразователи модели ТП1 изготавливаются без защитной клеммной головки - с кабельным выводом, ТП модели ТП2 изготавливаются в сборе с защитной головкой, ТП модели ТП3 изготавливаются без защитной клеммной головки и без металлического корпуса в стеклонитиевой изоляции и изоляции из кермических бус и с кабельным выводом. Модели ТП имеют исполнения, различающиеся по типам НСХ используемых термопар, по количеству ЧЭ, а также по конструкции монтажной части - по видам присоединения к объекту измерений (погружаемые или поверхностные), по материалу защитной арматуры и защитного чехла и по габаритным размерам монтажной части.
При измерении температуры при высоких давлениях и скоростях потока ТП используются в комплекте с дополнительными защитными гильзами, изготовленными из различных материалов и сплавов.
Обозначение преобразователей термоэлектрических ТРИД в зависимости от исполнения приведены в таблице 1.
Таблица 1 - Обозначение преобразователей термоэлектрических ТРИД
|
Преобразователь термоэлектрический ТРИД / / / / / / / / | |
|
1 2 3 4 5 6 7 8 9 | |
|
1. Тип используемого чувствительного элемента | |
|
ТП |
термопара |
|
2. Модель ТП | |
|
1 |
ТП с кабельным выводом |
|
2 |
ТП с коммутационной головкой |
|
3 |
ТП без коммутационной головки, без металлического корпуса, с кабельным выводом, в стеклонитиевой изоляции и изоляции из керамических бус |
|
3. Тип конструктивного исполнения | |
|
01 | |
|
02 |
Возможные варианты указаны в паспорте на изделие (без штуцера, со штуцером, с пружиной на корпусе чехла) |
|
03 | |
|
04 | |
|
05 | |
|
4. Диаметр погружаемой части (для ТП1 и ТП2) или диаметр термоэлектрода (для ТП3) в мм | |
|
5. Длина |
погружаемой части в мм |
|
6. Тип штуцера | |
|
7. Тип НСХ | |
|
ХА |
термопара типа «К» |
|
ХК |
термопара типа «L» или «Е» |
|
ЖК |
термопара типа «J» |
|
НН |
термопара типа «N» |
|
МК |
термопара типа «Т» |
|
ПП |
термопара типа «R» или «S» |
|
ПР |
термопара типа «В» |
|
8. Вид рабочего спая термопары | |
|
И |
изолированный |
|
Н |
неизолированный |
|
9. Материал чехла (корпуса) | |
|
А |
сталь 12Х18Н10Т |
|
В |
сталь 10Х23Н18 |
|
С |
сталь ХН45Ю |
|
К |
корунд С799 |
Общий вид ТП приведен на рисунках 1, 2 и 3.

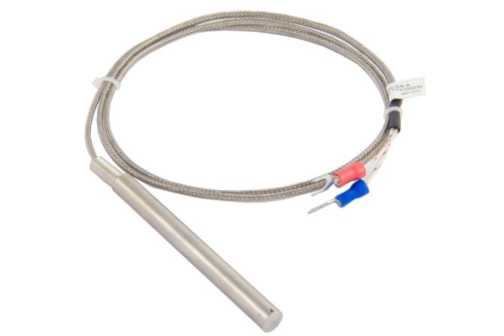

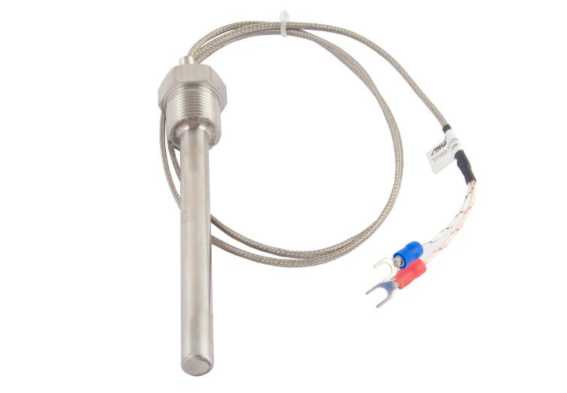

Рисунок 1 - Общий вид ТП модели ТП1

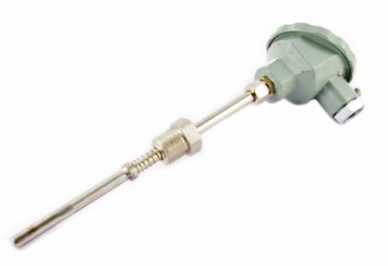

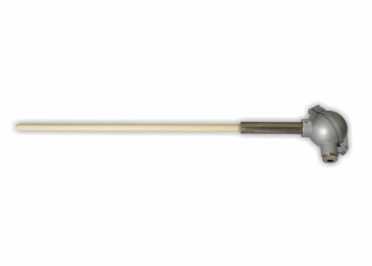

Рисунок 2 - Общий вид ТП модели ТП2

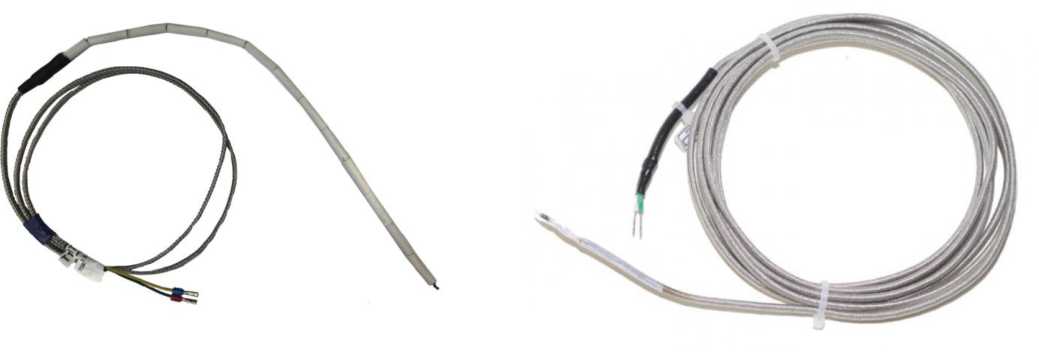

Рисунок 3 - Общий вид ТП модели ТП3
Пломбирование ТП не предусмотрено.
Программное обеспечение отсутствует. Метрологические и технические характеристикиРабочий диапазон измеряемых температур, пределы допускаемых отклонений ТЭДС от НСХ термопреобразователей в температурном эквиваленте в зависимости от класса допуска и типа НСХ приведены в таблице 2:
Таблица 2 - Метрологические характеристики
|
Условное обозначение НСХ |
Класс допуска |
Рабочий диапазон измеряемых температур, °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С |
|
К |
1 |
от -40 до +375 включ. св. +375 до +1000 |
±1,5 ±0,0041 |
|
2 |
от -40 до +333 включ. св. +333 до +1200 |
±2,5 ±0,00754 | |
|
3 |
от -200 до -167 включ. св. -167 до +40 |
±0,015-|t| ±2,5 | |
|
L |
2 |
от -40 до +360 включ. от +360 до +800 |
±2,5 ±0,7+0.0051 |
|
3 |
от -200 до -100 включ. св. -100 до +100 |
±1,5+0,01Jt| ±2,5 | |
|
J |
1 |
от -40 до +375 включ. св. +375 до +750 |
±1,5 ±0,004-1 |
|
2 |
от -40 до +333 включ. св. +333 до +750 |
±2,5 ±0,00751 | |
|
T |
1 |
от -40 до +125 включ. св. +125 до +350 |
±0,5 ±0,004-1 |
|
2 |
от -40 до +133 включ. св. +133 до +350 |
±1,0 ±0,00751 | |
|
3 |
от -200 до -66 включ. св. -66 до +40 |
±0,015-|t| ±1 | |
|
N |
1 |
от -40 до +375 включ. св. +375 до +750 |
±1,5 ±0,0041 |
|
2 |
от -40 до +333 включ. св. +333 до +750 |
±2,5 ±0,00751 | |
|
3 |
от -200 до -167 включ. св. -167 до +40 |
±0,015-|t| ±2,5 | |
|
E |
1 |
от -40 до +375 включ. св. +375 до +800 |
±1,5 ±0,0041 |
|
2 |
от -40 до +333 включ. св. +333 до +900 |
±2,5 ±0,00751 | |
|
3 |
от -200 до -167 включ. св. -167 до +40 |
±0,015-|t| ±2,5 | |
|
R |
1 |
от 0 до +1100 включ. св. +1100 до +1600 |
±1,0 ± [1+0,003-(t-1100)] |
|
2 |
от 0 до +600 включ. св. +600 до +1600 |
±1,5 ±0,00251 |
|
Условное обозначение НСХ |
Класс допуска |
Рабочий диапазон измеряемых температур, °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С |
|
S |
1 |
от 0 до +1100 включ. св. +1100 до +1600 |
±1,0 ± [1+0,003-(t-1100)] |
|
2 |
от 0 до +600 включ. св. +600 до +1600 |
±1,5 ±0,00251 | |
|
B |
2 |
от +600 до +1700 |
±0,00251 |
|
3 |
от +600 до +800 включ. св. +800 до +1700 |
±4 ±0,0051 | |
|
Примечание: t - значение измеряемой температуры, °С. | |||
Основные технические характеристики преобразователей термоэлектрических ТРИД приведены в таблице 3.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры при температуре от +15 до +35 °С и относительной влажности от 30 до 80 %, МОм, не менее |
100 |
|
Показатель тепловой инерции, с, не более:
|
10 240 |
|
Диаметр защитной арматуры, мм (для ТП1, ТП2) |
4; 6; 8; 10; 12; 20 |
|
Диаметр термоэлектродов термопар, мм (для ТП3) |
0,5; 0,8; 1,2; 3,2 |
|
Длина монтажной части ТП, мм |
от 25 до 6000 |
|
Масса, кг |
от 0,05 до 5 |
|
Рабочая условия эксплуатации:
|
от -50 до +85 (до +200 - по спецзаказу для моделей ТП1, ТП2) от 30 до 95 |
|
Средняя наработка до отказа, ч, не менее:
|
45000 6000 |
|
Средний срок службы, лет, не менее |
4 |
наносится на титульный лист паспорта на ТП (в правом верхнем углу) типографским способом, а также на шильдик (табличку), прикрепленный к ТП.
Лист № 6 Всего листов 6 Комплектность средства измеренийТаблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Преобразователь термоэлектрический ТРИД |
исполнение в соответствии с заказом |
1 шт. |
|
Паспорт |
ВПМ 421150.38 ПС |
1 экз. |
|
Защитная гильза |
- |
По дополнительному заказу |
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим ТРИДГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ТУ 4211-011-60694339-2018 Преобразователи термоэлектрические ТРИД. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Вектор-ПМ» (ООО «Вектор-ПМ»)
ИНН 5917597940
Юридический адрес: 614068, г. Пермь, ул. Дзержинского, д.1, к. 60, оф. 42
Адрес места осуществления деятельности: 614038, г. Пермь, ул. Академика Веденеева, д. 80а
Телефон/факс: (342) 254-32-76
E-mail: mail@vektorpm.ru
Web-сайт: www.vektorpm.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» июня 2023 г. № 1309
Лист № 1
Всего листов 5
Регистрационный № 70469-18
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы платформенные электронные МВСК С
Назначение средства измерений
Весы платформенные электронные МВСК С (далее - весы) предназначены для измерения массы грузов при статическом взвешивании.
Описание средства измерений
Принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Электрический сигнал поступает в весоизмерительный прибор, где происходит его дальнейшая обработка и индикация результатов измерений.
Конструктивно весы состоят из грузоприемного устройства (ГПУ) и весоизмерительного прибора, который может располагаться как на стойке, так и на отдельном выносном кронштейне. Весы могут быть оснащены интерфейсом RS 232, RS 485, опционально BlueTooth, WIFI для связи с периферийными устройствами (принтер, ПК и т.п.)
В конструкции весов применяются весоизмерительные тензорезисторные датчики типа S исполнений SQB; SB класса точности С3 производства ф. «Keli SENSING TECHNOLOGY (Ningbo) Co., Ltd, Китай, г/реестр №57673-14 и весоизмерительный прибор типа КСК моделей КСК10, КСК18 производства ООО «Вектор-ПМ» г.Пермь или ООО «Трабис» г.Пермь, г/реестр №68544-17.
Весы выпускаются в трех модификациях: МВСК С-Н (весы с прямоугольной/квадрат-ной платформой), МВСК С-П (весы с П-образной платформой (паллетные)), МВСК С-Б (весы с платформой в виде двух балок). Конструкцией ГПУ весов МВСК С-Н предусмотрена возможность установки ограждения.
Условное обозначение весов: МВСК С - [1] - Max [2],
где МВСК С - обозначение типа;
[1] - обозначение модификации: Н, П или Б
Max - максимальная нагрузка весов, т
[2] - размер ГПУ (длина х ширина), м

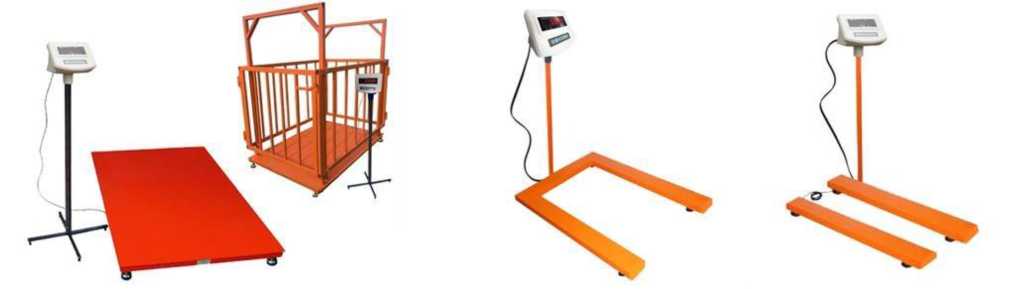

Общий вид весов представлен на рисунке 1.
МВСК С-Н МВСК С-П
Рисунок 1 - Общий вид весов
МВСК С-Б

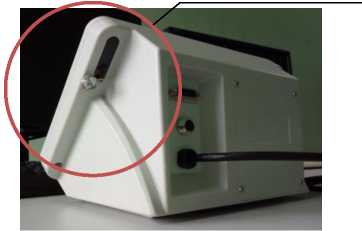

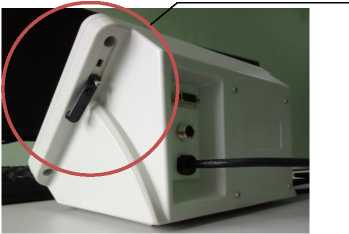

Схема пломбировки от несанкционированного доступа к метрологическим параметрам весов представлена на рисунке 2.
Защита обеспечивается блокировкой доступа в режим юстировки прибора при помощи металлической пломбы на задней панели корпуса прибора (для КСК18), а для КСК10 обеспечивается посредством пароля.
Доступ открыт
Опломбировано
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеПрограммное обеспечение (далее ПО) приборов является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее по запросу через меню прибора.
|
Таблица 1 - Идентификационные данные П |
Ю | |
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
КСК10 |
КСК18 |
|
Номер версии (идентификационный номер) ПО |
1.01, 1.02, 1.03 |
1.01, 1.02, 1.03 |
|
Цифровой идентификатор ПО |
отсутствует, исполняемый код недоступен | |
Уровень защиты ПО соответствует высокому уровню по Р 50.2.077-2014.
Метрологические и технические характеристикиКласс точности весов по ГОСТ OIML R 76-1 соответствует среднему классу (III).
Таблица 2 - Метрологические характеристики
|
Обозначение модификации |
Max, кг |
Min, кг |
e=d, кг |
Интервалы взвешивания, кг |
Пределы допускаемой абсолютной погрешности при первичной поверке, г |
n |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 0,2 до 5 включ. |
±5 | |||||
|
МВСК С-Н-0,03 |
30 |
0,2 |
0,01 |
св. 5 до 20 включ. |
±10 |
3000 |
|
св. 20 до 30 включ. |
±15 | |||||
|
от 0,4 до 10 включ. |
±10 | |||||
|
МВСК С-Н-0,06 |
60 |
0,4 |
0,02 |
св. 10 до 40 включ. |
±20 |
3000 |
|
св. 40 до 60 включ. |
±30 | |||||
|
от 1 до 25 включ. |
±25 | |||||
|
МВСК С-Н-0,15 |
150 |
1 |
0,05 |
св. 25 до 100 включ. |
±50 |
3000 |
|
св. 100 до 150 включ. |
±75 | |||||
|
МВСК С-Н-0,3; |
от 2 до 50 включ. |
±50 | ||||
|
МВСК С-П-0,3; |
300 |
2 |
0,1 |
св. 50 до 200 включ. |
±100 |
3000 |
|
МВСК С-Б-0,3 |
св. 200 до 300 включ. |
±150 | ||||
|
МВСК С-Н-0,5; |
от 4 до 100 включ. |
±100 | ||||
|
МВСК С-П-0,5; |
500 |
4 |
0,2 |
св. 100 до 400 включ. |
±200 |
2500 |
|
МВСК С-Б-0,5 |
св. 400 до 500 включ. |
±300 | ||||
|
МВСК С-Н-0,6; |
от 4 до 100 включ. |
±100 | ||||
|
МВСК С-П-0,6; |
600 |
4 |
0,2 |
св. 100 до 400 включ. |
±200 |
3000 |
|
МВСК С-Б-0,6 |
св. 400 до 600 включ. |
±300 | ||||
|
МВСК С-Н-0,8; МВСК С-П-0,8; МВСК С-Б-0,8 |
800 |
10 |
0,5 |
от 10 до 250 включ. св. 250 до 800 включ.. |
±250 ±500 |
1600 |
|
МВСК С-Н-1; МВСК С-П-1; МВСК С-Б-1 |
1000 |
10 |
0,5 |
от 10 до 250 включ. св. 250 до 1000 включ. |
±250 ±500 |
2000 |
|
МВСК С-Н-1,5; |
от 10 до 250 включ. |
±250 | ||||
|
МВСК С-П-1,5; |
1500 |
10 |
0,5 |
св. 250 до 1000 включ. |
±500 |
3000 |
|
МВСК С-Б-1,5 |
св. 1000 до 1500 включ. |
±750 | ||||
|
МВСК С-Н-2; МВСК С-П-2; МВСК С-Б-2 |
2000 |
20 |
1,0 |
от 20 до 500 включ. св. 500 до 2000 включ. |
±500 ±1000 |
2000 |
|
МВСК С-Н-3; |
от 20 до 500 включ. |
±500 | ||||
|
МВСК С-П-3; |
3000 |
20 |
1,0 |
св. 500 до 2000 включ. |
±1000 |
3000 |
|
МВСК С-Б-3 |
св. 2000 до 3000 включ. |
±1500 | ||||
|
МВСК С-Н-5; |
от 40 до 1000 включ. |
±1000 | ||||
|
МВСК С-П-5; |
5000 |
40 |
2,0 |
св. 1000 до 4000 включ. |
±2000 |
2500 |
|
МВСК С-Б-5 |
св. 4000 до 5000 включ. |
±3000 | ||||
|
МВСК С-Н-10 |
10000 |
100 |
5,0 |
от 100 до 2500 включ. св. 2500 до 10000 включ. |
±2500 ±5000 |
2000 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке.
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение |
|
Условия эксплуатации:
|
от -10 до +40 от 20 до 90 |
|
Потребляемая мощность, В^А, не более |
12 |
|
Диапазон устройства выборки массы тары, % от Max |
от 0 до 50 |
|
Параметры электропитания весов:
|
от 187 до 242 от 49 до 51 |
|
Вероятность безотказной работы за 2000 ч, не менее |
0,92 |
|
Срок службы, лет, не менее |
10 |
Таблица 4 - Значения габаритных размеров и массы ГПУ весов МВСК С-П, МВСК С-Б
|
Обозначение модификации |
Габаритные размеры ГПУ весов, мм, не более |
Масса, кг, не более | ||
|
Длина |
Ширина |
Высота | ||
|
МВСК С-П-Max; МВСК С-Б-Max |
1500 |
1000 |
200 |
125 |
Таблица 5 - Значения габаритных размеров и массы ГПУ весов МВСК С-Н
|
Обозначение модификации |
Габаритные размеры ГПУ весов, мм, не более |
Масса, кг, не более | ||
|
Длина |
Ширина |
Высота | ||
|
МВСК С-Н-0,03; МВСК С-Н-0,06; МВСК С-Н-0,15; МВСК С-Н-0,3 |
1000 |
1000 |
200 |
50 |
|
МВСК С-Н-0,5; МВСК С-Н-0,6; МВСК С-Н-0,8 |
2000 |
1000 |
200 |
125 |
|
МВСК С-Н-1; МВСК С-Н-1,5 |
2000 |
1500 |
200 |
300 |
|
МВСК С-Н-2; МВСК С-Н-3 |
3000 |
2000 |
200 |
450 |
|
МВСК С-Н-2; МВСК С-Н-3; МВСК С-Н-5 |
3000 |
3000 |
200 |
1000 |
|
МВСК С-Н-10 |
7500 |
3000 |
320 |
3000 |
наносится фотохимическим способом на маркировочную табличку, закрепленную на корпусе весов, и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы в сборе |
МВСК С |
1 комплект |
|
Руководство по эксплуатации весов |
ВПМ427430-004РЭ |
1 экз. |
|
Паспорт |
ВПМ427430-004ПС |
1 экз. |
|
Руководство по эксплуатации КСК |
КСКХХ Т427479.003РЭ |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к весам платформенным электронным МВСК С
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания;
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерения массы.
Изготовитель
Общество с ограниченной ответственностью «Вектор-ПМ» (ООО «Вектор-ПМ») ИНН 5917597940
Юридический адрес: 614068, г. Пермь, ул. Дзержинского, д. 1, к. 60, оф. 42
Адрес места осуществления деятельности: 614038, г. Пермь, ул. Академика Веденеева, д. 80а
Тел. 8-800-100-24-89
Испытательный центр
Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)
Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
Тел. (383) 210-08-14, факс (383) 210-13-60
E-mail: director@sniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» июня 2023 г. № 1309
Лист № 1
Всего листов 7
Регистрационный № 75629-19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы автомобильные электронные МВСК П
Назначение средства измерений
Весы автомобильные электронные МВСК П (далее - весы) предназначены для измерения массы автотранспортных средств при статическом взвешивании.
Описание средства измерений
Принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Электрический сигнал поступает в весоизмерительный прибор, где происходит его дальнейшая обработка и индикация результатов измерений с возможностью передачи информации на внешние электронные устройства по интерфейсам RS-232, RS-485, а также беспроводной передачи данных (радиоканал, WIFI).
Конструктивно весы состоят из грузоприемного устройства (ГПУ), весоизмерительного прибора. ГПУ может включать в себя от одной до четырех весовых платформ. Каждая весовая платформа (далее - ВП) опирается на четыре тензодатчика.
В конструкции весов применяются датчики весоизмерительные тензорезисторные типа S исполнений SQB (г/реестр №57673-14); типа GZLB (г/реестр №57674-14) производства ф. «Keli SENSING TECHNOLOGY (Ningbo) Co., Ltd, Китай или С11 (г/реестр №51168-12) производства ф. «Deasar Sensors Ou», Эстония и прибор весоизмерительный типа КСК моделей КСК10, КСК18 производства ООО «Вектор-ПМ» г.Пермь или ООО «Трабис» г.Пермь (г/реестр №68544-17).
Весы выпускаются в трех модификациях:
МВСК П-К (платформы установлены под колесо),
МВСК П-О (платформа расположена под ось),
МВСК П-П (платформы расположены поколейно)
Условное обозначение весов: МВСК П - Max - (1) (2) х (3), где МВСК П - обозначение типа: автомобильные подкладные;
Max - максимальная нагрузка весов, т
-
1 - обозначение модификации: К, О или П
-
2 - размер платформы (длина х ширина), м
-
3 - количество платформ, шт. (указывается если в весах более чем 1 платформа) Общий вид весов представлен на рисунках 1, 2 и 3.

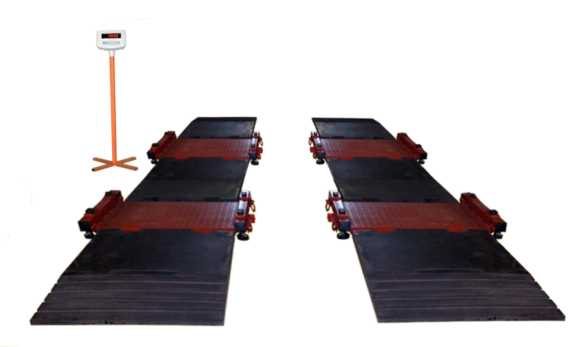

Рисунок 1 - Общий вид модификации весов МВСК П-К

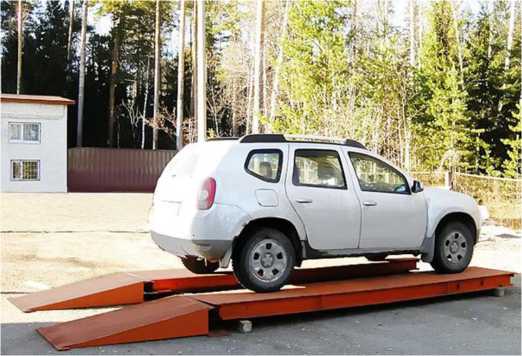

Рисунок 2 - Общий вид модификации весов МВСК П-О

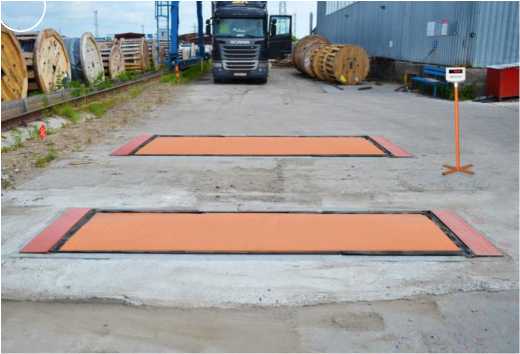

Рисунок 3 - Общий вид модификации весов МВСК П-П
Масса автомобиля в целом определяется при условии одновременного нахождения всех колес автотранспортного средства (далее АТС) на платформах.
Общий вид приборов представлен на рисунке 4.
КСК10
КСК18
Рисунок 4 - Общий вид приборов
Схема пломбировки от несанкционированного доступа к метрологическим параметрам весов представлена на рисунке 5.
Защита обеспечивается блокировкой доступа в режим юстировки прибора при помощи металлической пломбы на задней панели корпуса прибора (для КСК18), а для КСК10 обеспечивается посредством пароля.
Доступ открыт
Рисунок 5 - Схема пломбировки от несанкционированного доступа
Опломбировано
Программное обеспечение весов (далее ПО) представлено встроенным и метрологически значимым ПО приборов.
Идентификационным признаком ПО приборов служит номер версии, который отображается на дисплее по запросу через меню прибора.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
КСК10 |
КСК18 |
|
Номер версии (идентификационный номер) ПО |
1.01, 1.02, 1.03 |
1.01, 1.02, 1.03 |
|
Цифровой идентификатор ПО |
отсутствует, исполняемый код недоступен | |
Уровень защищённости встроенного ПО приборов соответствует высокому уровню по
Р 50.2.077-2014.
Метрологические и технические характеристикиКласс точности весов по ГОСТ OIML R 76-1 соответствует среднему классу (III).
аблица 2 - Метрологические характеристики весов модификации МВСК П-К
|
Обозначение модификации |
Max, т |
Min, т |
e=d, кг |
Интервалы взвешивания, т |
Пределы допускаемой абсолютной погрешности при первичной поверке, кг |
n |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
МВСК П-5-К*2шт. |
5 |
0,1 |
5 |
от 0,1 до 2,5 включ. св. 2,5 до 5,0 включ. |
±2,5 ±5,0 |
1000 |
|
МВСК П-10-Кх2шт. |
10 |
0,2 |
10 |
от 0,2 до 5,0 включ. |
±5 |
1000 |
|
МВСК П-10-Кх4шт. |
св. 5,0 до 10,0 включ. |
±10 | ||||
|
МВСК П-15-Кх2шт. |
15 |
0,2 |
10 |
от 0,2 до 5,0 включ. св. 5,0 до 15,0 включ. |
±5 ±10 |
1500 |
|
МВСК П-20-Кх2шт. |
20 |
0,4 |
20 |
от 0,4 до 10,0 включ. св. 10,0 до 20,0 включ. |
±10 ±20 |
1000 |
|
МВСК П-20-Кх4шт. |
20 |
0,4 |
20 |
от 0,4 до 10,0 включ. св. 10,0 до 20,0 включ. |
±10 ±20 |
1000 |
|
МВСК П-25-Кх2шт. |
25 |
0,4 |
20 |
от 0,4 до 10,0 включ. св. 10,0 до 25,0 включ. |
±10 ±20 |
1250 |
|
МВСК П-30-Кх2шт. |
30 |
0,4 |
20 |
от 0,4 до 10,0 включ. св. 10,0 до 30,0 включ. |
±10 ±20 |
1500 |
|
МВСК П-30-Кх4шт. |
30 |
1,0 |
50 |
от 1 до 25 включ. св. 25 до 30 включ. |
н- нО Ui |
600 |
|
МВСК П-40-Кх4шт. |
40 |
1,0 |
50 |
от 1 до 25 включ. св. 25 до 40 включ. |
н- нО Ui |
800 |
|
МВСК П-50-Кх4шт. |
50 |
1,0 |
50 |
от 1 до 25 включ. св. 25 до 50 включ. |
н- нО Ui |
1000 |
|
МВСК П-60-Кх4шт. |
60 |
1,0 |
50 |
от 1 до 25 включ. св. 25 до 60 включ. |
н- нО Ui |
1200 |
Таблица 3 - Метрологические . характеристики весов модификации МВСК П-О
|
Обозначение модификации |
Max, т |
Min, т |
e=d, кг |
Интервалы взвешивания, т |
Пределы допускаемой абсолютной погрешности при первичной поверке, кг |
n |
|
МВСК П-5-О |
5 |
0,1 |
5 |
от 0,1 до 2,5 включ. св. 2,5 до 5,0 включ. |
±2,5 ±5,0 |
1000 |
|
МВСК П-7,5-О |
7,5 |
0,1 |
5 |
от 0,1 до 2,5 включ. св. 2,5 до 7,5 включ. |
±2,5 ±5,0 |
1500 |
|
МВСК П-10-О |
10 |
0,1 |
5 |
от 0,1 до 2,5 включ. св. 2,5 до 10,0 включ. |
±2,5 ±5,0 |
2000 |
|
МВСК П-10-Ох2шт. |
10 |
0,2 |
10 |
от 0,2 до 5,0 включ. св. 5,0 до 10,0 включ. |
±5 ±10 |
1000 |
|
МВСК П-15-О |
15 |
0,2 |
10 |
от 0,2 до 5,0 включ. |
±5 |
1500 |
|
МВСК П-15-Ох2шт. |
св. 5,0 до 15,0 включ. |
±10 | ||||
|
МВСК П-20-О |
20 |
0,2 |
10 |
от 0,2 до 5,0 включ. св. 5,0 до 20,0 включ. |
±5 ±10 |
2000 |
|
МВСК П-20-Ох2шт. |
20 |
0,2 |
10 |
от 0,2 до 5,0 включ. св. 5,0 до 20,0 включ. |
±5 ±10 |
2000 |
|
МВСК П-30-О |
30 |
0,4 |
20 |
от 0,4 до 10,0 включ. |
±10 |
1500 |
|
МВСК П-30-Ох2шт. |
св. 10,0 до 30,0 включ. |
±20 | ||||
|
МВСК П-40-О |
40 |
0,4 |
20 |
от 0,4 до 10,0 включ. |
±10 |
2000 |
|
МВСК П-40-Ох2шт. |
св. 10,0 до 40,0 включ. |
±20 | ||||
|
МВСК П-60-Ох2шт. |
60 |
1,0 |
50 |
от 1 до 25 включ. св. 25 до 60 включ. |
н- нО Ui |
1200 |
|
МВСК П-80-Ох2шт. |
80 |
1,0 |
50 |
от 1 до 25 включ. св. 25 до 80 включ. |
н- нО Ui |
1600 |
Таблица 4 - Метрологические характеристики весов модификации МВСК П-П
|
Обозначение модификации |
Max, т |
Min, т |
e=d, кг |
Интервалы взвешивания, т |
Пределы допускаемой абсолютной погрешности при первичной поверке, кг |
n |
|
МВСК П-10-Пх2шт. |
10 |
0,1 |
5 |
от 0,1 до 2,5 включ. св. 2,5 до 10,0 включ. |
±2,5 ±5,0 |
2000 |
|
МВСК П-15-Пх2шт. |
15 |
0,2 |
10 |
от 0,2 до 5,0 включ. св. 5,0 до 15,0 включ. |
±5 ±10 |
1500 |
|
МВСК П-20-Пх2шт. |
20 |
0,2 |
10 |
от 0,2 до 5,0 включ. св. 5,0 до 20,0 включ. |
±5 ±10 |
2000 |
|
МВСК П-20-Пх4шт. |
20 |
0,2 |
10 |
от 0,2 до 5,0 включ. св. 5,0 до 20,0 включ. |
±5 ±10 |
2000 |
|
МВСК П-30-Пх2шт. |
30 |
0,4 |
20 |
от 0,4 до 10,0 включ. |
±10 |
1500 |
|
МВСК П-30-Пх4шт. |
св. 10,0 до 30,0 включ. |
±20 | ||||
|
МВСК П-40-Пх2шт. |
40 |
0,4 |
20 |
от 0,4 до 10,0 включ. |
±10 |
2000 |
|
МВСК П-40-Пх4шт. |
св. 10,0 до 40,0 включ. |
±20 | ||||
|
МВСК П-60-Пх2шт. |
60 |
1,0 |
50 |
от 1 до 25 включ. |
±25 |
1200 |
|
МВСК П-60-Пх4шт. |
св. 25 до 60 включ. |
±50 | ||||
|
МВСК П-80-Пх4шт. |
80 |
1,0 |
50 |
от 1 до 25 включ. св. 25 до 80 включ. |
н- нО Ui |
1600 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке.
аблица 5 - Технические характеристики
|
Наименование параметра |
Значение |
|
Предельные значения температур, °С:
|
от -40 до +50 от -10 до +40 от -20 до +50 |
|
Потребляемая мощность, В^А, не более |
12 |
|
Диапазон устройства выборки массы тары, % от Max |
от 0 до 50 |
|
Параметры электропитания весов:
|
от 187 до 242 от 49 до 51 |
|
Вероятность безотказной работы за 2000 ч, не менее |
0,92 |
|
Срок службы, лет, не менее |
10 |
аблица 6 - Значения габаритных размеров и массы ВП
|
Обозначение модификации |
Габаритные размеры ВП (длинахширина), м |
Масса ВП, кг, не более |
|
МВСК П-Мах-К |
0,55х0,75; 0,8х1,0 |
125 |
|
МВСК П-Мах-О |
0,8х3,0; 2,0х3,0; 2,5х3,0 |
800 |
|
МВСК П-Мах-П |
2,0х1,0; 3,0х1,0; 3,5х1,0; 4,0х1,0; 4,5х1,0 |
800 |
наносится фотохимическим способом на маркировочную табличку, закрепленную на корпусе весов, и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы в сборе |
МВСК П |
1 комплект |
|
Комплект пассивных площадок |
по доп. заказу | |
|
Комплект пандусов |
по доп. заказу | |
|
Руководство по эксплуатации весов |
ВПМ427424-005РЭ |
1 экз. |
|
Паспорт |
ВПМ427424-005ПС |
1 экз. |
|
Руководство по эксплуатации КСК |
КСКХХ Т427479.003РЭ |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к весам автомобильным электронным МВСК П
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания;
Государственная поверочная схема для средств измерения массы;
ТУ 4274-004-60694339-2018 Весы автомобильные электронные МВСК П. Технические условия.
Изготовитель
Общество с ограниченной ответственностью «Вектор-ПМ» (ООО «Вектор-ПМ») ИНН 5917597940
Юридический адрес: 614068, г. Пермь, ул. Дзержинского, д.1, к. 60, оф. 42
Адрес места осуществления деятельности: 614038, г. Пермь, ул. Академика Веденеева, д. 80а
Тел.: 8-800-100-24-89
E-mail: mail@vektorpm.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)
Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
Тел.: (383) 210-08-14, факс: (383) 210-13-60
E-mail: director@sniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.
