МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

31 декабря 2020 г.

Москва

О внесении изменений в описание типа на устройства весоизмерительные автоматические VML

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ООО «СКАМАТИК» от 12 октября 2020 г. № 92-2020 приказываю:

• 1.  Утвердить новую редакцию описания типа на устройства весоизмерительные автоматические VML, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 77154-19, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(                            А

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии ____________

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 01С95С9А007САСВ9В24Б5327С21ВВ4СЕ93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

V-                            ^J

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2432

Лист № 1 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства весоизмерительные автоматические VML

Устройства весоизмерительные автоматические VML (далее — средство измерений) предназначены для измерений массы, а также габаритных размеров объектов (если применимо).

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с автоматическим определением измеренного значения массы.

Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через цифровой интерфейс связи.

Средство измерений представляет собой весы автоматического действия для определения массы объектов при их движении по конвейерной ленте и состоит из следующих функциональных узлов:

• -  конвейер взвешивания — ленточный конвейер, опирающийся на четыре тензорезисторных весоизмерительных датчика (далее — датчик) и оснащенный оптическим датчиком нахождения объекта измерений на ленте конвейера; используются датчики весоизмерительные тензорезисторные FX, CO, TA, изготавливаемые «SENSOCAR, S.A», Испания, (регистрационный № 60720-15) или датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM, модификаций BSA-500L, BSA-1, BSA-2, BSA-3, BSA-5, BSS-500L, BSS-1, BSS-2, BSS-3, BSS-5, BSH-500L, BSH-1, BSH-2, BSH-3, BSH-5, HBS-20L, HBS-50L, HBS-100L, HBS-200L, HBS-500L, BCA-5, BCA-10, BCA-15, BCA-20, BCA-30, BCA-50, BCA-75, BCA-100, BCM-50, BCM-75, BCM-100, BCM-150, BCM-200, BCM-300, BCM-500, изготавливаемых фирмой «CAS Corporation», Республика Корея (регистрационный № 51261-12);

• - один или несколько ленточных конвейеров, закрепленных на отдельной раме или на общей раме с конвейером взвешивания, для транспортировки объекта измерений на конвейер взвешивания (подающий конвейер);

• - один или несколько ленточных конвейеров, закрепленных на отдельной раме или на общей раме с конвейером взвешивания, для транспортировки объекта измерений с конвейера взвешивания (выходной конвейер);

• - устройство обработки аналоговых данных (далее — УОАД), выполняющее функции аналого-цифрового преобразования сигналов датчиков, их первичной математической обработки. Используются приборы весоизмерительные серии SGM800 (SGM820), изготовитель «PENKO Engineering B.V.», Нидерланды;

• - панель оператора, обеспечивающая хранение параметров настройки, управление процессом взвешивания, отображение результатов измерений, оснащенная сенсорным дисплеем, совмещающим функции показывающего устройства и клавиатуры управления средством измерений, и оснащенная цифровыми интерфейсами связи для подключения различных

периферийных устройств (например, сканеров штрих-кодов, печатающих устройств, устройств (систем, модулей) для определения габаритных размеров).

Панель оператора, УОАД (электронные устройства), устройства питания и коммутации размещены в электрическом шкафу (стойке) или пульте управления.

Сигнальные кабели датчиков подаются в УОАД через соединительную коробку. Модификации средства измерений имеют обозначение вида:

где:

Max: значение наибольшего предела взвешивания в автоматическом режиме, кг: 30, 60, 150, 1500.

[X]: оснащение модулем измерений габаритных размеров: Обозначение отсутствует — без системы измерений габаритных размеров и объема; -LMS — с модулем измерений габаритных размеров, включающим в себя источники и приемники инфракрасного излучения серии LMS500 (изготовитель «SICK AG», Германия), закрепленные на металлической раме (далее — модуль измерений габаритных размеров).

Принцип действия модуля измерений габаритных размеров основан на определении разности фаз, посылаемых и принимаемых модулированных сигналов, излучаемых лазером в красном диапазоне длин волн. Результаты измерений отображаются в визуальной форме на дисплее средства измерений.

Внешний вид средства измерений представлен на рисунке 1.

Внешний вид УОАД и схема пломбировки от несанкционированного доступа

представлена на рисунке 2.

средство измерений с модулем          средство измерений с пультом управления

измерений габаритных размеров и

шкафом управления

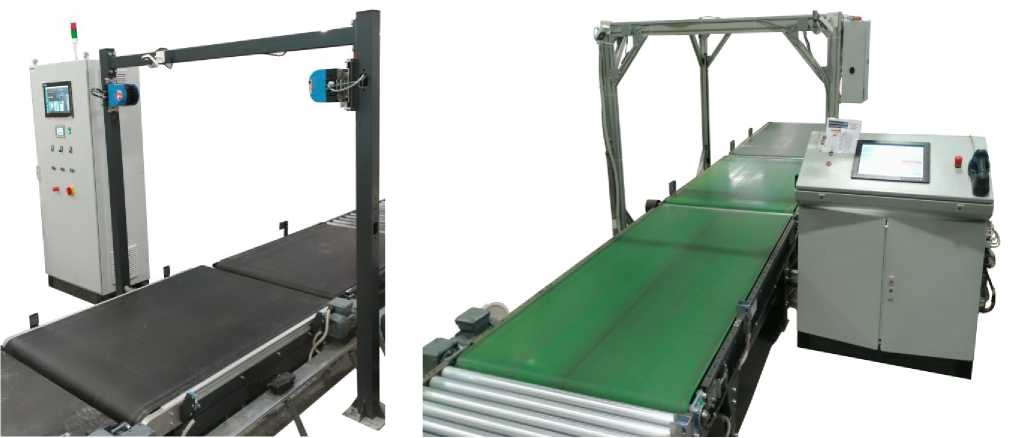

Рисунок 1 — Общий вид средства измерений (примеры)

Разрушаемая наклейка, закрывающая доступ к разъемам сигнальных кабелей (кабелей питания) и предотвращающая несанкционированный доступ для замены УОАД

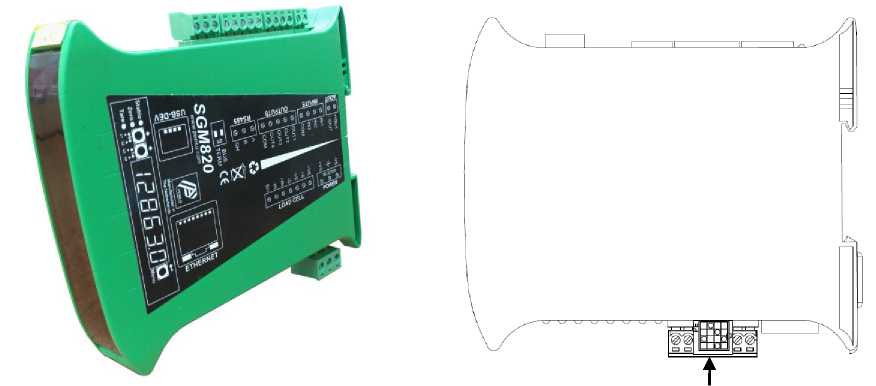

Рисунок 2 — Общий вид УОАД и схема пломбировки от несанкционированного доступа

На маркировочной табличке средства измерений указываются следующие основные данные:

• - наименование и (или) товарный знак предприятия-изготовителя;

• - обозначение типа (модификации) средства измерений;

• - месяц и год выпуска;

• - номер технических условий;

• - знак утверждения типа.

Метрологически значимая часть программного обеспечения средства измерений (далее — ПО) является встроенной, хранится в энергонезависимом запоминающем устройстве УОАД.

Функциональная часть ПО является встроенной, хранится в энергонезависимом запоминающем устройстве панели оператора.

Для защиты от несанкционированного доступа к метрологически значимой части ПО, параметрам настройки и регулировки средства измерений, а также измерительной информации используются следующие средства:

• - «TAC counter» — несбрасываемый счетчик событий настройки метрологически значимых параметров УОАД;

• - «CAL counter» — несбрасываемый счетчик событий регулировки УОАД.

Для защиты от несанкционированного доступа к функциональной части ПО, параметрам настройки, а также измерительной информации, используется:

• -  невозможность изменения (в том числе загрузки) ПО без применения специализированного оборудования изготовителя и без изменения его идентификационных данных;

• - разграничение прав доступа к режимам работы средства измерений с помощью пароля.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077—2014.

Идентификационные данные метрологически значимой части ПО доступны для просмотра при включении УОАД. Идентификационные данные функциональной части ПО доступны для просмотра при работе средства измерений в пункте меню «О программе».

Идентификационные данные ПО указаны в таблице 1.

Таблица 1 — Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 — Метрологические характеристики

Продолжение таблицы 2

Таблица 3 — Метрологические характеристики при измерениях габаритных размеров

Таблица 4 — Основные технические характеристики

наносится на маркировочную табличку, расположенную на корпусе средства измерений методом гравировки (или с помощью наклейки), а также на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 5 — Комплектность средства измерений

осуществляется по документу МП 204-09-2019 «ГСИ. Устройства весоизмерительные автоматические VML. Методика поверки», утвержденному ФГУП «ВНИИМС» 13.05.2019 г.

Основные средства поверки: рабочие эталоны 3-го, 4-го или 5-го разряда по приказу Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» (гири, соответствующие классам точности F1, F2, М1 по ГОСТ OIML R 111-1-2009; весы неавтоматического действия по ГОСТ OIML R 76-1-2011 (весы для статического взвешивания), обеспечивающие измерения испытательной нагрузки (условно истинного значения массы) с погрешностью, не превышающей 1/3 пределов допускаемых показателей точности средства измерений); рабочие средства измерений части 2 «Государственной поверочной схемы для средств измерений длины в диапазоне от Ь10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» по приказу Росстандарта от 29 декабря 2018 г. № 2840 (рулетки измерительные до 100 м, класс точности 3, Д = ± (0,4 + 0,2 (L-1))).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке средства измерений.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».

Приказ Росстандарта от 29 декабря 2018 г № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».

ТУ 28.99.39-001-20590179-2019 «Устройства весоизмерительные автоматические VML. Технические условия».

Общество с ограниченной ответственностью «СКС» (ООО «СКС»)

ИНН 7718940437

Адрес: 117342, г Москва, ул. Бутлерова, дом 17б, ЭТ 2 ПОМ XI КОМ 58Я Телефон/факс: (499) 500 96 89

Общество с ограниченной ответственностью «СКАМАТИК» (ООО «СКАМАТИК»)

ИНН 7701377400

Адрес: 107078, г. Москва, пер. Большой Харитоньевский, д. 21. стр. 4

Телефон/факс: (499) 50-09-689

Web-сайт: scamatic.ru

E-mail: info@scamatic.ru

Общество с ограниченной ответственностью «СКАМАТИК» (ООО «СКАМАТИК»)

ИНН 7701377400

Адрес: 107078, г. Москва, пер. Большой Харитоньевский, д. 21. стр. 4

Телефон/факс: (499) 50-09-689

Web-сайт: scamatic.ru

E-mail: info@scamatic.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Тел./факс: (495) 437 55 77 / (495) 437 56 66;

Web-сайт: vniims.ru

Е-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа №30004-13 от 29.03.2018 г.
