№1963 от 02.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 209586
О продлении срока действия и внесении изменений в описание типа на Весы крановые КРАВЕС
Приказы по основной деятельности по агентству Вн. Приказ № 1963 от 02.12.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
02 декабря 2020 г.
1963
Москва
О продлении срока действия утвержденного типа средства измерений и внесении изменений в сведения об утвержденном типе средства измерений на весы крановые КРАВЕС
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ООО «ИЦ «АСИ» от 31 августа 2020 г. № 1066 приказываю:
-
1. Продлить срок действия утвержденного типа средства измерений на весы крановые КРАВЕС на последующие 5 лет.
-
2. Внести изменения в сведения на весы крановые КРАВЕС, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 61502-15, в связи с изменением кода идентификации отечественного производства с «ОС» на «РФ».
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
СВЕДЕНИЯОСЕРТИФИКАТЕЭП
Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» декабря 2020 г. № 1963
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы крановые КРАВЕС
Назначение средства измеренийВесы крановые КРАВЕС (далее - весы) предназначены для определения массы различных грузов, транспортируемых краном, тельфером и другими грузоподъемными устройствами.
Описание средства измерений
Весы состоят из тензорезисторного датчика с силовыводящими узлами верхнего и нижнего элементов подвеса, скоб для подвески корпуса весов, со встроенным устройством обработки аналоговых данных (далее - УОАД). Органы управления и дисплей весов в зависимости от модификации располагаются на весах и/или на пульте дистанционного управления, реализованного на базе мобильного устройства.
Модификации весов имеют обозначения вида КРАВЕС-[1] / [2] [3] расшифровка обозначений приведена в таблице 1.
Таблица 1
|
Позиция |
Обозначение |
Расшифровка |
|
[1] |
(см. Таблицу 3) |
Максимальная нагрузка (т) |
|
[2] |
(см. Таблицу 3; 4) |
Порядковый номер модификации |
|
[3] |
П; ПД; ПД2 |
Индекс отсутствует - пульт дистанционного управления отсутствует, органы управления и дисплей на корпусе весов; П - органы управления на пульте дистанционного управления, дисплей на корпусе весов; ПД - органы управления и дисплей на пульте дистанционного управления, органы управления и дисплей на корпусе весов отсутствуют; ПД2 - органы управления и дисплей на пульте дистанционного управления и на корпусе весов. |

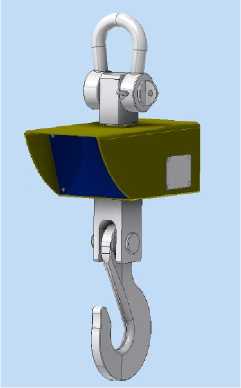

общего вида весов представлены на рисунке 1.
|
ММ | |
|
L • | |
|
t |
I |
Модификация весов
КРАВЕС-15/1 ПД
Модификация весов
КРАВЕС-15/1
Рисунок 1 - Примеры общего вида весов
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Далее этот сигнал преобразуется в цифровой код встроенным УОАД. Результаты взвешивания отображаются на дисплее. Питание весов осуществляется от аккумулятора.
В весах предусмотрены следующие устройства:
- устройство первоначальной установки нуля;
- устройство слежения за нулем;
- устройство полуавтоматической установки нуля;
- устройство выборки массы тары.
Программное обеспечениеПрограммное обеспечение «Весы крановые» (далее - ПО) весов является встроенным и метрологически значимым.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя. Изменение ПО через интерфейс пользователя невозможно. Кроме того, доступ к параметрам юстировки и настройки возможен только при нарушении пломбы и изменения положения переключателя настройки или перемычки на печатной плате.
Конструкция весов исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Идентификационные признаки ПО «Весы крановые» отображаются на дисплее при включении и приведены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
— |
|
Номер версии (идентификационный номер ПО) |
3.12ХХ |
|
Цифровой идентификатор ПО |
— |
|
Другие идентификационные данные, если имеются |
отсутствуют |
|
Примечание: 1) XX — обозначение номера версии метрологически незначимой части ПО. | |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует высокому уровню по Р 50.2.077 - 2014.

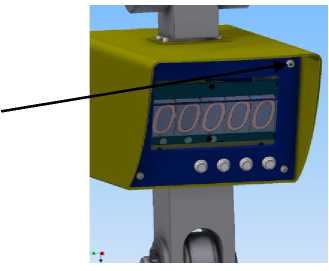

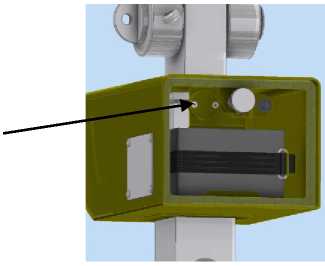

Схема пломбирования весов от несанкционированного доступа представлена на рисунке 2.
Крышка, закрывающая кнопку калибровки, пломбируется пломбой или пломбой в виде наклейки
Передняя панель весов пломбируется пломбой или пломбой в виде наклейки
Рисунок 2 - Схема пломбировки весов
Метрологические и технические характеристикиМаксимальная нагрузка (Мах), минимальная нагрузка (Min), действительная цена деления (d), поверочный интервал (е), пределы допускаемой погрешности при поверке, число поверочных интервалов (n) весов представлены в таблице 3.
Таблица 3
|
Модификация |
Мах, т |
Min, т |
d = е, кг |
Диапазоны взвешивания |
Пределы допускаемой погрешности при поверке, кг |
Число поверочных интервалов (n) |
|
КРАВЕС-1/1 |
1 |
0,01 |
0,5 |
От 0,01 до 0,25 т включ. |
±0,25 |
2000 |
|
От 0,25 до 1 т включ. |
±0,5 | |||||
|
КРАВЕС-2/1 |
2 |
0,02 |
1 |
От 0,02 до 0,5 т включ. |
±0,5 |
2000 |
|
Св. 0,5 до 2 т включ. |
±1 | |||||
|
КРАВЕС-3/1 |
3 |
0,02 |
1 |
От 0,02 до 0,5 т включ. |
±0,5 |
3000 |
|
От 0,5 до 2 т включ. |
±1 | |||||
|
Св. 2 до 3 т включ. |
±1,5 | |||||
|
КРАВЕС-5/1 |
5 |
0,04 |
2 |
От 0,04 до 1 т включ. |
±1 |
2500 |
|
От 1 до 4 т включ. |
±2 | |||||
|
Св. 4 до 5 т включ. |
±3 | |||||
|
КРАВЕС-10/1 |
10 |
0,1 |
5 |
От 0,1 до 2,5 т включ. |
±2,5 |
2000 |
|
Св. 2,5 до 10 т включ. |
±5 | |||||
|
КРАВЕС-10/2 |
10 |
0,2 |
10 |
От 0,2 до 5 т включ. |
±5 |
1000 |
|
Св. 5 до 10 т включ. |
±10 | |||||
|
КРАВЕС-10/3 |
10 |
0,4 |
20 |
От 0,4 до 10 т включ. |
±10 |
500 |
|
КРАВЕС-15/1 |
15 |
0,1 |
5 |
От 0,1 до 2,5 т включ. |
±2,5 |
3000 |
|
Св. 2,5 до 10 т включ. |
±5 | |||||
|
Св. 10 до 15 т включ. |
±7,5 | |||||
|
КРАВЕС-15/2 |
15 |
0,2 |
10 |
От 0,2 до 5 т включ. |
±5 |
1500 |
|
Св. 5 до 15 т включ. |
±10 | |||||
|
КРАВЕС-15/3 |
15 |
0,4 |
20 |
От 0,4 до 10 т включ. |
±10 |
750 |
|
Св. 10 до 15 т включ. |
±20 | |||||
|
КРАВЕС-20/1 |
20 |
0,2 |
10 |
От 0,2 до 5 т включ. |
±5 |
2000 |
|
Св. 5 до 20 т включ. |
±10 | |||||
|
КРАВЕС-20/2 |
20 |
0,4 |
20 |
От 0,4 до 10 т включ. |
±10 |
1000 |
|
Св. 10 до 20 т включ. |
±20 | |||||
|
КРАВЕС-25/1 |
25 |
0,2 |
10 |
От 0,2 до 5 т включ. |
±5 |
2500 |
|
Св. 5 до 20 т включ. |
±10 | |||||
|
Св. 20 до 25 т включ. |
±15 | |||||
|
КРАВЕС-30/1 |
30 |
0,2 |
10 |
От 0,2 до 5 т включ. |
±5 |
3000 |
|
Св. 5 до 20 т включ. |
±10 | |||||
|
Св. 20 до 30 т включ. |
±15 | |||||
|
КРАВЕС-30/2 |
30 |
0,4 |
20 |
От 0,4 до 10 т включ. |
±10 |
1500 |
|
Св. 10 до 30 т включ. |
±20 | |||||
|
КРАВЕС-50/1 |
50 |
0,4 |
20 |
От 0,4 до 10 т включ. |
±10 |
2500 |
|
Св. 10 до 40 т включ. |
±20 | |||||
|
Св. 40 до 50 т включ. |
±30 | |||||
|
КРАВЕС-50/2 |
50 |
1 |
50 |
От 1 до 25 т включ. |
±25 |
1000 |
|
Св. 25 до 50 т включ. |
±50 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке.
Класс точности по ГОСТ OIML R 76 - 1 - 2011 Диапазон устройства выборки массы тары............
....................средний (III)
..............от 0 до 50% Max от минус 40 до плюс 50
.................от 10,5 до 14,4
.................................2000;
...................................600;
...................................600.
.....................................500
......................................12
....................................0,92
Диапазон температуры весов, °С..........................
Параметры электрического питания:
-
- напряжение, В..........................................
Габаритные размеры весов, мм:
-
- длина, не более.........................................
-
- ширина, не более......................................
-
- высота, не более.......................................
Масса весов, кг, не более........................................
Полный средний срок службы, лет, не менее.....
Вероятность безотказной работы за 2000 ч.........
Знак утверждения типананосится на маркировочную табличку, расположенную на корпусе весов, а также на титульные листы эксплуатационной документации.
Комплектность средства измерений
Таблица 4
|
Наименование |
Количество |
|
Весы |
1 компл. |
|
Руководство по эксплуатации |
1 экз. |
осуществляется по методике поверки МП 15-13/1-15 «Весы крановые КРАВЕС. Методика поверки», утверждённой ФБУ «Кемеровский ЦСМ» 9.02.2015 г.
Основные средства поверки:
-
- гири, соответствующие классу точности М1, М1-2, М2 по ГОСТ OIML R 111 -1 - 2009;
-
- силовоспроизводящие машины, соответствующие рабочим эталонам 1-го разряда по ГОСТ 8.640-2014;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измеренийприведены в разделе 6 «Порядок работы» документа «Весы крановые КРАВЕС. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к весам крановым КРАВЕС-
1. ГОСТ OIML R 76- 1 - 2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
-
2. ТУ 4274-040-10897043-2014 «Весы крановые КРАВЕС. Технические условия».
Общество с ограниченной ответственностью «Инженерный центр «АСИ», г. Кемерово (ООО «ИЦ «АСИ»)
ИНН 4207011969
650000, Россия, г. Кемерово, ул. Кузбасская, 31
ИНН 4207011969
Тел./факс: (384-2) 36-61-49
e-mail: office@icasi.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кемеровской области» (ФБУ «Кемеровский ЦСМ»)
Адрес: 650991, г. Кемерово, ул. Дворцовая, 2
Тел. +7 (3842) 44-11-58 факс: +7 (3842) 75-88-66
E-mail: kemcsm@kmrcsm.ru
Аттестат аккредитации ФБУ «Кемеровский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30063-12 от 13.11.2012 г.
