ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы программно-технические «E-ресурс» ES.02
Назначение средства измеренийКомплексы программно - технические «E-ресурс» ES.02 (далее - комплексы) предназначены для измерения времени в шкале времени UTC, интервалов времени, сбора и хранения результатов измерений электрической энергии и информации о состоянии средств измерений, получаемых от счетчиков электрической энергии, автоматизации операций коммерческого и технического учёта электрической энергии в составе информационноизмерительных систем.
Описание средства измеренийПринцип действия комплексов при измерении времени заключается в автономном хранении шкалы времени встроенными часами компонента комплекса - устройства сбора и передачи данных (далее - УСПД). Встроенные часы УСПД периодически удалённо, по протоколу NTP, синхронизируются с внешними эталонными часами, в качестве которых могут использоваться тайм-серверы, входящие в состав эталонов времени и частоты ФГУП «ВНИИФТРИ» или ФГУП «СНИИМ». Резервным источником шкалы времени UTC является глобальная система позиционирования (GPS/ГЛОНАСС), от которой встроенные часы УСПД получают метки времени с помощью GPS-приёмников.
При использовании комплексов в составе информационно-измерительных систем, встроенные часы УСПД служат для удалённой синхронизации встроенных часов других устройств, протоколы информационного обмена с которыми поддерживаются комплексами, например счётчиков электрической энергии в составе информационно-измерительных систем учёта электрической энергии и мощности.
Комплексы имеют переменный состав, в который входят УСПД, серверы баз данных (далее - СБД), компоненты для организации линий связи - модемы и коммуникаторы связи, а также GPS-приёмники. Состав комплекса определяют по обозначению варианта поставки в соответствии со следующей записью:
ПТК «Е-ресурс» X[/X] .XX .XX .XX/XX
ES.02D
|
Количество коммуникаторов связи (от 0 до 50 на 1 УСПД, указывается общее количество) / количество модемов | |||
|
Количество GPS-приёмников (от 0 до 50) | |||
|
Количество УСПД (от 0 до 50) | |||
|
Количество СБД (от 0 до 9) [ / из них -количество СБД с функциями УСПД] | |||
Комплексы способны автоматически, в соответствии с заданным регламентом опроса, и по запросу оператора, считывать, сохранять и представлять информацию о результатах измерений и регистрируемых событиях устройств нижнего уровня информационноизмерительных систем, таких, как счётчики электрической энергии. Связь с устройствами нижнего уровня информационно-измерительных систем осуществляется с помощью коммуникаторов связи и модемов, способных передавать информацию по каналам связи GSM с использованием протокола GPRS. Связь УСПД и СБД осуществляется по сети Ethernet. Функции УСПД может выполнять СБД, если в состав комплекса входит только СБД.
СБД изготовлен на базе PC-совместимого компьютера серверного назначения. УСПД изготовлен на базе PC-совместимого компьютера промышленного назначения. СБД и УСПД функционируют под управлением операционной системы семейства Linux.
Корпуса компонентов комплекса пломбируются пломбами в виде оттиска поверительного клейма на винтах или в виде наклеек на стыках панелей с целью исключения несанкционированного проникновения внутрь корпусов и доступа к внутренним устройствам. Внешний вид компонентов с указанием мест пломбирования (МП) показан на рисунке 1.
МП
МП
СБД
УСПД

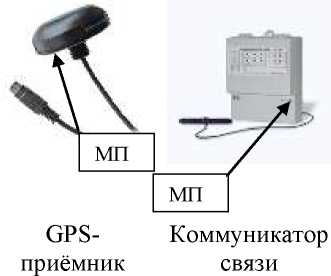

Рисунок 1
Программное обеспечениеСпециализированное программное обеспечение (далее - СПО) комплексов представлено функционально идентичным программным обеспечением СБД и УСПД, разделённым на метрологически значимые и незначимые модули. Для проверки целостности и подлинности метрологически значимых модулей СПО и программного окружения используется контрольная утилита, автоматически проверяющая необходимые файлы и параметры, и формирующая единое значение хэш-функции MD5 для всего набора метрологически значимых программных компонентов.
Идентификационные данные метрологически значимых модулей СПО приведены в таблицах 1 и 2.
Результаты измерений, считываемые УСПД с устройств нижнего уровня - счётчиков электрической энергии, подвергаются математической обработке с целью приведения к именованным величинам, которая состоит в умножении на вещественный весовой коэффициент -постоянную счётчика, и на заданный целочисленный коэффициент трансформации. Результаты измерений после математической обработки выражены в кВт-ч (активная электрическая энергия) и квар-ч (реактивная электрическая энергия). Абсолютная погрешность, вносимая программным обеспечением в результат измерений - не более ±0,00005 кВт-ч для активной электрической энергии и не более ±0,00005 квар-ч для реактивной электрической энергии.
Таблица 1
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ПО «E-ресурс» ES.02 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
вычисляется контролирующей утилитой, указывается в формуляре комплекса |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
контролирующая утилита echeck |
|
Номер версии (идентификационный номер) ПО |
не присвоен |
|
Цифровой идентификатор ПО |
ee52391ad32ba71f32191bb073829f15 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Уровень защиты метрологически значимых модулей СПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 3 - Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Ход встроенных часов реального времени УСПД и СБД, с/сутки, не более |
±3 |
|
Рабочие условия эксплуатации УСПД, GPS-приёмника, коммуникатора связи, модема: температура окружающего воздуха, °С относительная влажность воздуха при температуре 25°С, % атмосферное давление, кПа |
от 0 до +50 от 30 до 80 от 84 до 106,7 |
|
Рабочие условия эксплуатации СБД: температура окружающего воздуха, °С относительная влажность воздуха при температуре 25°С, % атмосферное давление, кПа |
от +10 до +35 от 30 до 80 от 84 до 106,7 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов обмена информацией по интерфейсу ISO/IEC 8802-3 (Ethernet): в каждом СБД |
не менее 1 |
|
в каждом УСПД |
не менее 1 |
|
Количество каналов обмена информацией по интерфейсу RS-232C: в каждом СБД |
не менее 1 |
|
в каждом УСПД |
не менее 2 |
|
в каждом модеме |
не менее 1 |
|
в каждом GPS-приёмнике |
не менее 1 |
|
Количество каналов обмена информацией по интерфейсу RS-485: в каждом УСПД |
не менее 1 |
|
в каждом коммуникаторе связи |
не менее 1 |
|
Количество каналов обмена информацией по сетям сотовой связи GSM с поддержкой протокола GPRS: в каждом модеме |
не менее 1 |
|
в каждом коммуникаторе связи |
не менее 1 |
|
Количество устройств нижнего уровня, одновременно подключаемых к одному интерфейсу RS-485 каждого УСПД или коммуникатора связи |
до 100 |
|
Максимальное количество устройств нижнего уровня, |
2000 |
|
опрашиваемых УСПД |
|
Наименование характеристики |
Значение |
|
Поддерживаемые в базовой версии поставки протоколы |
протокол обмена счётчиков |
|
информационного обмена с устройствами нижнего уровня, |
серии СЭТ4ТМ/ПСЧ |
|
позволяющие выполнять операции считывания профилей |
(ФГУП «Нижегородский завод |
|
мощности, показаний на начало суток, статических |
им М.В.Фрунзе»); протокол |
|
параметров, мгновенных значений, событий счётчика и |
обмена ANSI C 12.12 / |
|
коррекции времени |
ANSI C 12.19 (для счётчиков электроэнергии серии «Альфа» ООО «Эльстер-Метроника»); протокол обмена счётчиков электроэнергии «Фотон» (ООО «Систел»); протокол обмена IEC 62056 (DLMS/COSEM); протокол обмена IEC 61107-2011 |
|
Разрядность представления информации о результатах измерений, получаемых с устройств нижнего уровня: | |
|
для активной электрической энергии, кВт-ч |
0,0001 |
|
для реактивной электрической энергии, квар-ч |
0,0001 |
|
Период сбора данных и осуществления запланированных операций синхронизации времени устройств нижнего уровня |
от 60 с до 1 месяца |
|
Время хранения в СБД данных, полученных от устройств | |
|
нижнего уровня - счетчиков электрической энергии (30-минутные профили мощности), УСПД, и собственной служебной информации, |
не менее 3,5 лет |
|
Время хранения в УСПД данных, полученных от устройств | |
|
нижнего уровня - счетчиков электрической энергии (30-минутные профили мощности) и собственной служебной информации |
не менее 3,5 месяцев |
|
Потребляемая от сети переменного тока напряжением (220±22) В, частотой (50±1) Гц, мощность, Вт, не более | |
|
СБД |
1000 |
|
УСПД |
500 |
|
коммуникатор связи |
40 |
|
модем |
10 |
|
Постоянный ток, потребляемый GPS-приёмником при питании от интерфейса RS232C, мА, не более |
80 |
|
Габаритные размеры, мм, не более | |
|
СБД |
700 x 500 х 250 |
|
УСПД |
400 х 400 х 250 |
|
GPS-приёмник |
200 х 200 х 100 |
|
коммуникатор связи |
200 х 200 х 100 |
|
модем |
200 х 200 х 200 |
|
Масса, кг, не более | |
|
СБД |
30 |
|
УСПД |
8 |
|
GPS-приёмник |
1 |
|
коммуникатор связи |
1 |
|
модем |
1 |
|
Наименование характеристики |
Значение |
|
Степень защиты от проникновения внешних предметов и воды по ГОСТ 14254-96 (код IP) для СБД, УСПД, приёмника сигналов точного времени, коммуникатора связи и модема |
IP20 |
|
Режим работы |
непрерывный круглосуточный |
|
Условия хранения |
3 по ГОСТ 15150-69 |
|
Условия транспортирования |
С по ГОСТ 23170 |
|
Средняя наработка на отказ для СБД, УСПД, GPS-приёмника, коммуникатора связи, модема, ч, не менее |
90000 |
|
Среднее время восстановления для СБД, УСПД, GPS-приёмника, коммуникатора связи, модема, ч, не более |
2 |
|
Средний коэффициент готовности для СБД, УСПД, GPS-приёмника, коммуникатора связи, модема, не менее |
0,99 |
|
Средний срок службы для СБД, УСПД, GPS-приёмника, коммуникатора связи, модема, лет, не менее |
10 |
наносят на титульные листы руководства по эксплуатации и формуляра в центре страницы типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность комплексов программно-технических «Е-ресурс» ES.02
|
Обозначение |
Наименование |
Количество |
|
ES02.421711.001 |
СБД с установленным программным обеспечением |
В соответствии с заказом |
|
ES02.421711.002 |
УСПД с установленным программным обеспечением |
В соответствии с заказом |
|
ES02.421711.003 |
GPS-приёмник |
В соответствии с заказом |
|
ES02.421711.004 |
Коммуникатор связи |
В соответствии с заказом |
|
ES02.421711.005 |
Модем |
В соответствии с заказом |
|
ES02.421711.00 РЭ |
Комплекс программно-технический «Е-ресурс» ES.02. Руководство по эксплуатации |
1 |
|
ES02.421711.00 ФО |
Комплекс программно-технический «Е-ресурс» ES.02. Формуляр |
1 |
|
009-30007-2013 (с изменением № 1) |
Комплекс программно-технический «Е-ресурс» ES.02. Методика поверки |
1 |
осуществляется по документу 009-30007-2013 «Комплекс программно-технический «Е-ресурс» ES.02. Методика поверки» (с изменением № 1), утвержденному ФГУП «СНИИМ» 08.06.2018 г.
Основные средства поверки:
NTP серверы, работающие от рабочих шкал Государственного первичного эталона времени, частоты и национальной шкалы времени ГЭТ 1-2012 или вторичных эталонов ВЭТ 1-5, ВЭТ 1-7.
Знак поверки наносится в виде оттиска поверительного клейма на винтах корпусов компонентов или в виде наклеек с оттиском поверительного клейма на стыках панелей компонентов согласно рисунка 1, в виде наклейки со штрих-кодом и (или) в виде оттиска клейма - на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам программно-техническим «Е-ресурс» ES.02ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ES02.421711.00 ТУ Комплексы программно-технические «Е-ресурс» ES.02. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Производственное объединение Энергоресурс» (ООО «ПО Энергоресурс»)
ИНН 7839000420
Адрес:190005, г. Санкт-Петербург, Троицкий проспект, д.12, литер А, пом. 4«Н»
Тел.: +7(812)337-50-76, факс: +7(812) 251-13-73
Web-сайт: po-energoresurs.ru
E-mail: energoresource@sti.spb.ru
Испытательный центрГЦИ СИ Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного знамени научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «СНИИМ»)
