ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Хроматографы аналитические газовые «Кристаллюкс-4000М»
Назначение средства измеренийХроматографы аналитические газовые «Кристаллюкс-4000М» (далее - хроматографы) предназначены для измерений содержания компонентов в газовых средах, жидких и твердых веществах и материалах.
Описание средства измеренийПринцип действия хроматографов основан на разделении анализируемой пробы на компоненты в хроматографических колонках вследствие различного распределения компонентов пробы между неподвижной фазой и подвижной фазой - газом-носителем с последующей регистрацией аналитического сигнала от компонента с помощью детектора.
Хроматографы представляют собой аналитический блок в виде моноблока со средним или большим термостатом колонок, на котором установлен аналитический модуль с детекторами, инжекторами, дозирующими устройствами, хроматографическими колонками. В состав хроматографа входят также персональный компьютер, программное обеспечение для обработки хроматографической информации «NetChrom V2.1», методики хроматографического анализа.
Хроматографы комплектуются широким набором детекторов как одиночных, так и соединенных в мультидетектор (до трех детекторов как универсальных, так и селективных): пламенно-ионизационный детектор (ПИД), детектор по теплопроводности (ДТП), электронозахватный детектор (ЭЗД), пламенно-фотометрический детектор (ПФД), термоионный детектор (ТИД), фотоионизационный детектор (ФИД), термохимический детектор (ТХД), гелиевый ионизационный детектор (ГИД), масс-спектрометрический детектор (МСД) или их комбинации.
Хроматографы выпускаются в двух исполнениях: исполнение 1 с объемом термостата колонок 6 л, исполнение 2 с объемом термостата колонок 14 л.
Общий вид хроматографа представлен на рисунке 1.

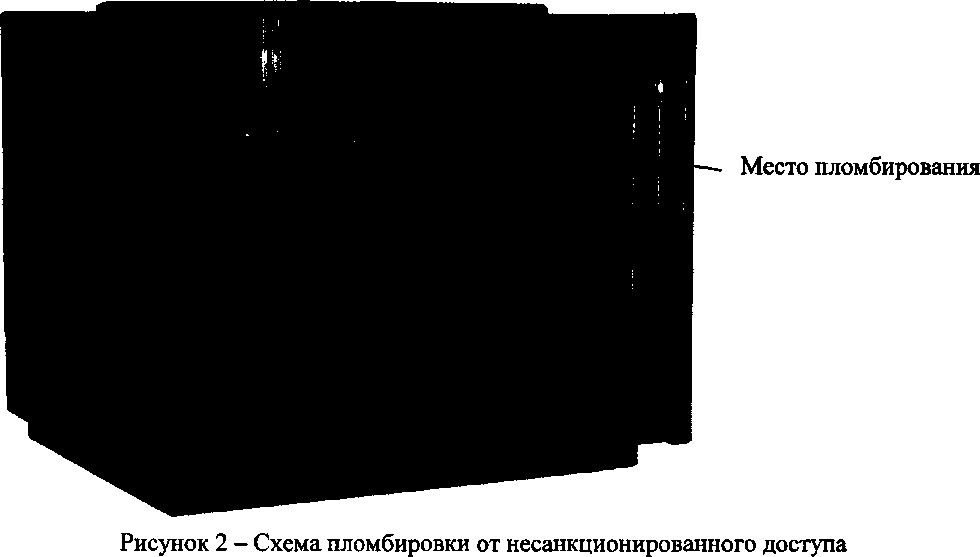

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 1 - Общий вид хроматографа аналитического газового «Кристаллюкс-4000М»
Программное обеспечение
Программное обеспечение (ПО), входящее в состав хроматографа, позволяет устанавливать и контролировать режимные параметры хроматографа, отслеживать выполнение анализа, обрабатывать экспериментальные данные. В ПО применены следующие способы защиты: защита от несанкционированного распространения электронным ключом, защита от несанкционированного использования с помощью разграничения прав доступа пользователей, защита от аппаратных и программных ошибок с помощью журнала событий, защита от введения заведомо неверных данных, защита целостности и подлинности ПО (алгоритмы хэш-кода). Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик. Идентификационные данные программного обеспечения хроматографа приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
NetChromProc.dll |
|
Номер версии (идентификационный номер) ПО |
1.2.1.1 |
|
Цифровой идентификатор ПО |
da232b979bb908fab85b6925117688 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD-5 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала детектора хроматографа, В, не более -ДТП |
1 Ю'7 |
|
- ДТП микрообъемный (микро-ДТП) |
710-* |
|
-ТХД |
5 10-6 |
|
Уровень флуктуационных шумов нулевого сигнала детектора хроматографа, А, не более -ПИД |
210"14 |
|
- ПИД с повышенной чувствительностью (ПИД-пч) |
11014 |
|
-эзд |
510’13 |
|
- ЭЗД микрообъемный (микро-ЭЗД) |
110’13 |
|
-ПФД |
1 КГ11 |
|
-тид |
1 1(Г13 |
|
-ФИД |
110’13 |
|
-гид |
110’12 |
|
Предел детектирования, г/мл, не более - ДТП по углеводородам |
1,0-КГ9 |
|
- микро-ДТП по углеводородам |
4,0-ПГ10 |
|
- ТХД по водороду |
2,010-‘° |
|
Предел детектирования, г/с, не более - ПИД по углероду в углеводородах (гептане, пропане и др.) |
2,0 10’12 |
|
- ПИД-пч по углероду в углеводородах (гептане, пропане и др.) |
1,2 10’12 |
|
- ЭЗД по линдану |
2,010"14 |
|
- микро-ЭЗД по линдану |
4,0-10’15 |
|
- ПФД по фосфору в метафосе (фенитротионе и др.) |
1,0-1013 |
|
- ПФД по сере в метафосе (фенитротионе и др.) |
1,0-1012 |
|
- ТИД по фосфору в метафосе (фенитротионе и др.) |
1,5 1014 |
|
- ФИД по бензолу |
5,0 10’13 |
|
- ГИД по углероду в метане |
з,ою-13 |
|
Отношение сигнал/шум МСД по гексахлорбензолу, не менее |
500:1 |
|
Относительное среднее квадратическое отклонение (СКО) выходного сигнала хроматографа (высота, площадь и время удерживания пика) при ручном вводе пробы, %, не более - ПИД, ПИД-пч, ДТП, микро-ДТП, ТХД |
2 |
|
- ЭЗД, микро-ЭЗД, ПФД, ТИД, ФИД, ГИД |
4 |
|
-МСД |
6 |
|
Наименование характеристики |
Значение |
|
Относительное СКО выходного сигнала хроматографа (площадь пика) при автоматическом вводе, %, не более - ПИД, ПИД-пч, ДТП, микро-ДТП, ЭЗД, микро-ЭЗД |
1 |
|
- ТХД, ТИД, ПФД |
2 |
|
-ФИД, ГИД |
4 |
|
-мед |
6 |
|
Относительное СКО выходного сигнала хроматографа (время удерживания пика) при автоматическом вводе, %, не более - ПИД, ПИД-пч, ДТП, микро-ДТП, ЭЗД, микро-ЭЗД |
0,1 |
|
-ТХД, ТИД, ПФД |
0,2 |
|
-ФИД, гид, мед |
0,4 |
|
Относительное изменение выходного сигнала хроматографа (высота, площадь и время удерживания пиков) за 8 ч непрерывной работы при фиксированной концентрации контрольного вещества, %, не более - ПИД, ПИД-пч, ДТП, микро-ДТП |
±5 |
|
- ТХД, ЭЗД, микро-ЭЗД, ТИД, ПФД, ФИД, гид, мед |
±10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температур термостата колонок, °C -с устройством криогенного охлаждения -с холодильной установкой |
от (Ток. среды + 3) до плюс 450 минус 100 до плюс 450 минус 10 до плюс 450 |
|
Параметры электрического питания:
|
от 187 до 242 50±1 |
|
Потребляемая мощность, кВ * А, не более |
0,9 |
|
Габаритные размеры хроматографа без сервисных устройств, упаковки и МСД, мм, не более исполнение 1 -высота -ширина -длина исполнение 2 -высота -ширина -длина |
405 445 550 500 500 550 |
|
Масса хроматографа без сервисных устройств, упаковки и МСД, кг, не более -исполнение 1 -исполнение 2 |
33 39 |
|
Условия эксплуатации: -температура окружающей среды, °C -относительная влажность, %, не более -атмосферное давление, кПа |
от+10 до +35 80 от 84 до 107 |
|
Средний срок службы, лет Средняя наработка на отказ одного канала формирования сигнала аналитической информации хроматографа (без сервисных устройств), ч |
8 10000 |
наносится на специальную табличку на задней панели хроматографа методом шелкографии, на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Обозначение |
Наименование |
Кол |
Примечание |
|
МКУБ.415338.001 |
Блок аналитический с модулями (комплект поставляемых детекторов и испарителей в модуле определяется по заказу потребителя) |
1 |
Исполнение__ |
|
- |
Персональный компьютер типа |
1 |
* |
|
- |
Принтер с устройством для подключения к персональному компьютеру |
1 |
* |
|
- |
Операционная система (лицензионная) |
1 |
♦ |
|
Программа обработки хроматографической информации «NetChrom» V2.1 с электронным ключом |
1 |
Поставляется на диске | |
|
- |
Интерфейсный кабель длиной Зм |
1 | |
|
- |
Помехозащищенный сетевой кабель |
1 | |
|
Выносной пульт управления |
1 |
* | |
|
Конвертор |
1 |
* | |
|
- |
Источник бесперебойного питания |
1 |
* |
|
МКУБ.415933.001 |
Комплект запасных частей, инструментов, принадлежностей согласно МКУБ.415338.001 ЗИ |
1 | |
|
МКУБ.41533 8.001РЭ |
Руководство по эксплуатации |
1 | |
|
МКУБ.415338.001МП |
Методика поверки |
1 | |
|
РИ 47.К8.04.000 ТУ |
Паспорт на источник бета-излучения радиоактивный закрытый BNi3.C3.4 |
1 |
При наличии в комплекте ЭЗД |
|
МКУБ.415935.001 |
Упаковка |
1 | |
|
Автоматическое устройство для подготовки и ввода жидких проб, газа, равновесного пара |
1 |
* | |
|
Ручное устройство для подготовки и ввода проб (не встроенное непосредственно в хроматограф) |
1 |
* | |
|
Дозатор равновесного пара |
1 |
* | |
|
Термодесорбер |
1 |
* | |
|
Пиролизер |
1 |
* | |
|
Генератор водорода |
1 |
* | |
|
Компрессор воздуха |
1 |
* | |
|
Генератор чистого азота |
1 |
* | |
|
Прибор для водоподготовки |
1 |
* | |
|
Фильтр каталитической очистки |
1 |
* | |
|
Примечание - * - поставляются по заказу потребителя. | |||
осуществляется по документу МКУБ.415338.001 МП (2 редакция) «Хроматографы аналитические газовые «Кристаллюкс-4000М». Методика поверки», утвержденному ФБУ «Марийский ЦСМ» 21.04.2017 г.
Основные средства поверки:
СО состава бензола ГСО 7141-95;
СО состава пестицида паратион-метила ГСО 7888-2001;
СО состава пестицида фенитротиона ГСО 7415-97;
СО состава пестицида гамма-ГХЦГ (линдана) ГСО 8890-2007;
гептан по ГОСТ 25828-83;
СО состава пестицида гексахлорбензола ГСО 9106-2008;
СО состава газовой смеси СзНв/Не ГСО 10322-2013;
СО состава газовой смеси СНд/Не ГСО 10256-2013;
СО состава газовой смеси H2/N2 ГСО 10259-2013
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт (формуляр)
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к хроматографам аналитическим газовым «Кристаллюкс-4000М»Технические условия ТУ 9443-003-41390585-2010 «Хроматографы аналитические газовые «Кристаллюкс-4000М»
ИзготовительОбщество с ограниченной ответственностью «Научно-производственная фирма «Мета-хром» (ООО «НПФ «Мета-хром»)
ИНН 1215046110
Адрес: г. Йошкар-Ола, 42400, ул. Баумана, 100
Телефон (факс): (8362) 42-49-97, (42-22-66)
Web-сайт: www.meta-chrom.ru
E-mail: m_chrom@mari-el.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Марий Эл»
Адрес: 424006, г. Йошкар-Ола, ул. Соловьева, 3
Телефон (факс): (8362) 41-20-18, (41-16-94)
Web-сайт: www.maricsm.ru
E-mail: metr@maricsm.ru
Аттестат аккредитации ФБУ «Марийский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа№ 30118-11 от 16.02.2017 г.
