№2376 от 19.11.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 57807
О переоформлении свидетельства об утверждении типа средства измерений № 52106 "Комплексы механизированного неразрушающего контроля ОКО-3" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 2376 от 19.11.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Госстандарт)
ПРИКАЗ19 ноября 2018 г. 2376
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 52106 «Комплексы механизированного неразрушающего контроля ОКО-3» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее-Административный регламент), и в связи с обращениями ООО «НЛП «ПРОМПРИБОР» от 10 сентября 2018 г.№52и№53 приказываю:
-
1. Внести изменения в описание типа на комплексы механизированного неразрушающего контроля ОКО-3, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 54692-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 54692-13 с изменением № 1 «Комплексы механизированного неразрушающего контроля ОКО-3. Методика поверки» и распространить действие документа на комплексы механизированного неразрушающего контроля ОКО-3, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 52106
«Комплексы механизированного неразрушающего контроля ОКО-3», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 54692-13, в связи с внесением изменений в методику поверки.
-
4. Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
(-------------------------------
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1036ECDC011E78ODAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «19» ноября 2018 г. № 2376
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы механизированного неразрушающего контроля ОКО-3
Назначение средства измеренийКомплексы механизированного неразрушающего контроля ОКО-3 (далее по тексту -комплексы) предназначены для измерений глубины (координат) залегания и условных размеров дефектов при проведении неразрушающего контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов готовых изделий и полуфабрикатов (рельсов, железнодорожных цельнокатаных колес, чистовых осей, листового и сортового проката, труб).
Описание средства измеренийКомплекс состоит из трех независимых модулей (далее модуль НК): ультразвукового (УЗ), электромагнитно-акустического (ЭМА) и вихретокового (ВТ).
Комплекс обеспечивает возможность независимого сбора данных ультразвуковой (УЗ), электромагнитно-акустической (ЭМА) и вихретоковой (ВТ) дефектоскопии и сохранения результатов контроля в энергонезависимой памяти комплекса.
УЗ модуль состоит из: модуля управления, визуализации и анализа, блока канального, преобразователей ультразвуковых специализированных, кабельного хозяйства, устройства сканирующего, системы подвода контактной жидкости, несущего устройства (тележки, рамы несущей и т.д.).
Принцип действия УЗ модуля комплекса основан на способности ультразвуковых колебаний, возбуждаемых пьезоэлектрическим преобразователем (ПЭП), отражаться от внутренних дефектов, имеющихся в объектах контроля. Отраженные от дефектов ультразвуковые колебания принимаются пьезоэлектрическим преобразователем, преобразовываются в цифровые электрические сигналы и обрабатываются по заданному алгоритму. После обработки сигналы отображаются на экране в виде информации, позволяющей делать выводы о наличии, расположении и эквивалентных размерах дефектов, а также правильности проведения контроля и сохраняются в энергонезависимой памяти.
ЭМА модуль состоит из: модуля управления, визуализации и анализа, блока канального, преобразователей электромагнитно-акустических, кабельного хозяйства, устройства сканирующего, несущего устройства (тележки, рамы несущей и т.д.). ЭМА модуль может поставляться как с функцией измерений глубины залегания дефектов и толщины изделий, так и без.
Принцип действия электромагнитно-акустического модуля комплекса основан на возбуждении ультразвуковых колебаний в контролируемом изделии с использованием эффекта преобразования электромагнитных колебаний в ультразвуковые. Отраженные от дефектов ультразвуковые колебания воспринимаются электромагнитно-акустическим преобразователем (ЭМАП). Полученные электрические колебания усиливаются, преобразовываются в цифровую форму, обрабатываются и выдаются на экран. Анализируя полученную информацию, оператор-дефектоскопист принимает решение о наличии в изделии дефекта, его местоположении и условных размерах.
ВТ модуль состоит из: модуля управления, визуализации и анализа, модуля вихретокового многоканального с канальными платами, преобразователей вихретоковых специализированных, кабельного хозяйства, устройства сканирующего, несущего устройства (тележки, рамы несущей и т.д.).
Принцип действия вихретокового модуля комплекса основан на анализе взаимодействия внешнего электромагнитного поля, создаваемого вихретоковым преобразователем (ВТП), с электромагнитным полем вихревых токов, наводимых в объекте контроля этим полем. Если в объекте контроля есть дефект (трещина), то линии вихревых токов искажаются, изменяя тем самым вторичное электромагнитное поле. Как следствие, изменяется и результирующее электромагнитное поле, что приводит к изменению напряжения, формируемого на выходе ВТП. По сформированному на экране изображению дефектоскопист может судить о наличии в контролируемой области изделия дефектов. При отсутствии в объекте контроля дефектов сигнал на экране остается без изменений.
Дополнительно в состав каждого модуля могут входить блок аккумуляторный, устройство зарядное, система WI-FI передачи данных, блок дефектоотметки.
На передней панели модуля управления визуализации и анализа (МУВиА) модуля НК размещены дисплей (монитор), органы управления (клавиатура, манипулятор мышь), индикаторы автоматической сигнализации дефекта (АСД), наличия питания, записи данных. Индикаторы могут быть реализованы как в цифровом виде на дисплее (исполнение №1), так и в виде отдельной информационной панели (исполнение №2).

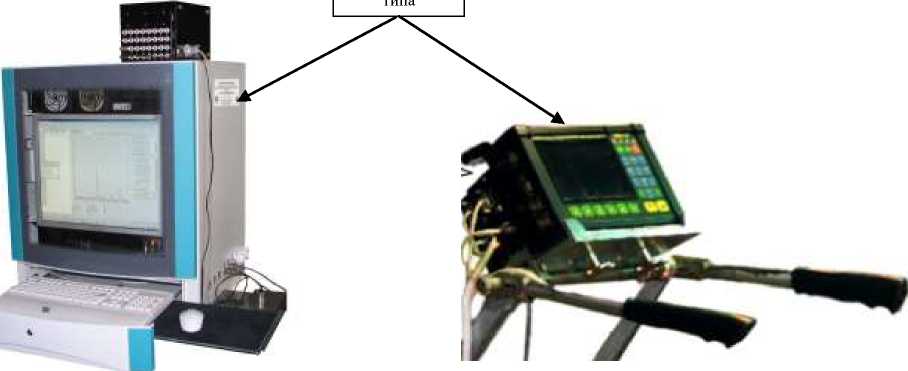

Внешний вид различных исполнений МУВиА модулей НК (исполнение №1 исполнение №2) показан на рисунке 1.
Рисунок 1 - Общий вид различных исполнений МУВиА модулей НК (исполнение №1 справа, исполнение №2 слева)
Внешний вид типовых исполнений устройства сканирующего и несущего устройства модулей НК показан на рисунке 2.
ВТ модуль
УЗ модуль
ЭМА модуль
Рисунок 2 - Общий вид типовых исполнений устройства сканирующего и несущего устройства модулей НК комплекса неразрушающего контроля ОКО-3

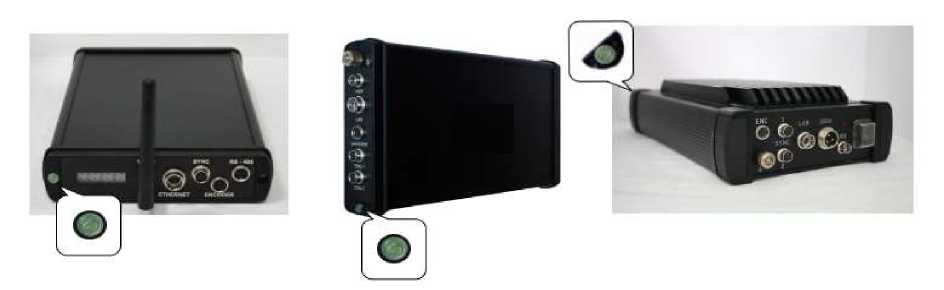

Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Рисунок 3 - Места пломбировки блоков канальных модулей НК комплекса механизированного неразрушающего контроля ОКО-3
В модулях комплекса установлено программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
УЗ модуль |
ЭМА модуль |
ВТ модуль | |
|
Идентификационное наименование ПО |
ОКО- 3UZ.bin |
ОКО- 3EMA.bin |
ОКО- 3VT.bin |
|
Номер версии (идентификационный номер) ПО |
V01 и выше |
V01 и выше |
V01 и выше |
ПО прошито во внутренней памяти комплекса и защищено пломбами на корпусах ответственных модулей. Для изменения ПО необходимо специализированное оборудование, которое находится у разработчика комплекса.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические и основные технические характеристики
|
Наименование характеристики |
Значение |
|
Ультразвуковой модуль | |
|
Диапазон частот ультразвуковых колебаний, МГц1) |
от 0,4 до 20,0 |
|
Диапазон измерений глубины и координат залегания дефектов (по стали), мм |
от 1 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов, мм где H - измеренное значение глубины дефекта, мм |
±(0,1+0,01H) |
|
Пределы допускаемой абсолютной погрешности измерений координат залегания дефектов, мм где Х, Y - измеренные значения координат дефекта, мм |
±(0,2+0,01-Y) ±(0,2+0,01-х) |
|
Частота следования зондирующих импульсов генератора УЗ модуля:
|
1000 250 |
|
Количество ультразвуковых каналов прозвучивания (в режиме раздельно-совмещенного излучения приема), не менее |
2 |
|
Электрическое питание от аккумуляторной батареи номинальным напряжением, В 2) |
12 |
|
Габаритные размеры, мм, не более МУВиА
блока канального, мм, не более
|
450 60 350 300 50 140 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -10 до +45 |
| |
|
Электромагнитно-акустический модуль | |
|
Устанавливаемые значения частоты повторения зондирующих импульсов ЭМА модуля, Гц 3) |
от 20 до 3000 |
|
Диапазон измерений глубины залегания дефектов и толщины (по стали), мм 4) |
от 10 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта, мм 4) где H - измеренное значение глубины залегания дефекта, мм |
±(0,5+0,01-H) |
|
Пределы допускаемой абсолютной погрешности измерений толщины, 4) мм где H - измеренное значение толщины, мм |
±(0,1+0,01-H) |
|
Пределы допускаемой абсолютной погрешности измерений отношения амплитуды сигналов в диапазоне от 0 до 40 дБ (для ЭМА модуля с функцией измерений толщины или глубины залегания дефекта), дБ где № - измеренное значение отношения амплитуды сигналов, дБ |
±(1+0,03-Nx) |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений отношения амплитуды сигналов в диапазоне от 3 до 23 дБ (для ЭМА модуля без функции измерений толщины или глубины залегания дефекта), дБ где Nx - измеренное значение отношения амплитуды сигналов, дБ |
±(2,5 + 0,03 •Nx) |
|
Электрическое питание от аккумуляторной батареи номинальным напряжением, В 5) |
12 |
|
Габаритные размеры, мм, не более | |
|
МУВиА | |
|
- длина |
450 |
|
- ширина |
60 |
|
- высота |
350 |
|
блока канального, мм, не более | |
|
- длина |
170 |
|
- ширина |
160 |
|
- высота |
270 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -10 до +45 |
|
3) Данный параметр может меняться в указанном диапазоне в зависимости от требований | |
|
заказчика | |
| |
|
Вихретоковый модуль | |
|
Диапазон установки рабочих частот, МГ ц |
от 0,0005 до 12 |
|
Порог чувствительности к обнаружению дефектов типа «пропил», мм | |
|
- протяженность |
2 |
|
- глубина |
0,1 |
|
Пределы допускаемой погрешности автоматической сигнализации дефекта (АСД), мм: | |
|
- для диапазона размеров глубины дефекта от 0,2 до 0,5 мм, включ., |
±0,1 |
|
- для диапазона размеров глубины дефекта св. 0,5 до 3,0 мм включ. |
±0,2 |
|
Количество подключаемых ВТ каналов, при подключении четырех канальных плат, не более |
112 |
|
Электрическое питание от аккумуляторной батареи номинальным напряжением, В 6) |
12 |
|
Габаритные размеры, мм, не более | |
|
МУВиА | |
|
- длина |
450 |
|
- ширина |
60 |
|
- высота |
350 |
|
многоканального ВТ модуля с канальными платами | |
|
- длина |
170 |
|
- ширина |
160 |
|
- высота |
270 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от - 10 до + 45 |
|
6) Для ВТ модулей, поставляемых с аккумуляторным питанием от отдельной батареи | |
наносится на шильдик на МУВиА модулей УЗ, ЭМА и ВТ комплекса методом травления и на титульный лист Руководства по эксплуатации методом печати.
Комплектность средства измеренийТаблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Ультразвуковой модуль ОКО-3 | ||
|
Модуль управления, визуализации и анализа |
1 шт. | |
|
Блок канальный |
до 24 шт. | |
|
Преобразователи ультразвуковые специализированные |
1 комплект | |
|
Блок аккумуляторный1-’ |
2 шт. | |
|
Устройство зарядное1’ |
1 шт. | |
|
Кабель соединительный (ПЭП/блок мультиплексорный) |
2 шт. | |
|
Устройство сканирующее2’ |
1 шт. | |
|
Система Wi-Fi передачи данных1’ |
1 комплект | |
|
Блок дефектоотметки1’ |
1 комплект | |
|
Система подвода контактной жидкости1’ |
1 комплект | |
|
Несущее устройство (тележка, несущая рама) 2’ |
1 шт. | |
|
Комплект запасных частей и принадлежностей |
1 комплект | |
|
Преобразователь пьезоэлектрический |
П111-2,5-К20-0041’ |
1 шт. |
|
Преобразователь пьезоэлектрический |
П121-5-60-М-0041’ |
1 шт. |
|
Электромагнитно-акустический модуль | ||
|
Модуль управления, визуализации и анализа |
1 шт. | |
|
Блок канальный без функции измерений толщины и глубины залегания дефекта1’ |
до 24 шт. | |
|
Блок канальный с функцией измерений толщины и глубины залегания дефекта1’ |
до 24 шт. | |
|
Преобразователи электромагнитно-акустические |
1 комплект | |
|
Блок аккумуляторный1’ |
2 шт. | |
|
Устройство зарядное1’ |
1 шт. | |
|
Кабельное хозяйство |
1 комплект | |
|
Устройство сканирующее2’ |
1 шт. | |
|
Система Wi-Fi передачи данных1’ |
1 комплект | |
|
Блок дефектоотметки1’ |
1 комплект | |
|
Несущее устройство (тележка, рама несущая) 2’ |
1 шт. | |
|
Комплект запасных частей и принадлежностей |
1 комплект | |
|
Преобразователь электромагнитно-акустический |
ЭМАП 412-4,0-Д1’ |
1 шт. |
|
Вихретоковый модуль | ||
|
Модуль управления, визуализации и анализа |
1 шт. | |
|
Модуль вихретоковый многоканальный с канальными платами |
до 4 шт. | |
|
Преобразователи вихретоковые |
1 комплект | |
|
Блок аккумуляторный1’ |
1 шт. | |
|
Зарядное устройство1’ |
1 шт. | |
|
Кабели |
1 комплект | |
|
Устройство сканирующее2’ |
1 шт. | |
|
Система Wi-Fi передачи данных1’ |
1 комплект | |
|
Блок дефектоотметки1’ |
1 комплект | |
|
Несущее устройство (тележка, несущая рама) 2’ |
1 шт. | |
|
Комплект запасных частей и принадлежностей |
1 комплект | |
|
Преобразователь вихретоковый |
SS1.5M05DA01’ |
1 шт. |
|
Преобразователь вихретоковый |
SS170K13DA01’ |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Комплектность, общая для всех модулей | ||
|
Мера моделей дефектов |
2353.021) |
1 шт. |
|
Мера моделей дефектов |
2353.081) |
1 шт. |
|
Руководство по эксплуатации зарядного устройства3) |
- |
1 экз. |
|
Комплексы механизированного неразрушающего контроля ОКО-3. Руководство по эксплуатации |
ОКО- 3.76005454.01.13 РЭ |
1 экз. |
|
«Комплексы механизированного неразрушающего контроля ОКО-3. Методика поверки» |
№ 54692-13 с изменением № 1 |
1 экз. |
|
Образец из комплекта контрольных образцов и вспомогательных устройств КОУ-2 1) |
СО-2 |
1 шт. |
|
Примечания:
заказе | ||
осуществляется по документу МП 54692-13 с изменением №1 «Комплексы механизированного неразрушающего контроля ОКО-3. Методика поверки», утвержденному ФГУП «ВНИИМС» 21.06.2018 г.
Основные средства поверки:
- образцы из комплекта образцов с искусственными отражателями КМД4-У (регистрационный номер в Федеральном информационном фонде 35581-07),
- образец СО-2 из комплекта контрольных образцов и вспомогательных устройств КОУ-2 (регистрационный номер в Федеральном информационном фонде 6612-99);
- меры моделей дефектов 2353.02, 2353.08 из комплекта мер моделей дефектов для вихретоковой дефектоскопии КМД-2353 (регистрационный номер в Федеральном информационном фонде 48016-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносятся на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам механизированного неразрушающего контроля ОКО-3ТУ 4276-032-76005454-2013 Технические условия. Комплекс механизированного неразрушающего контроля ОКО-3
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное предприятие «ПРОМПРИБОР» (ООО «НПП «ПРОМПРИБОР»)
ИНН 7708549383
Адрес: 107023, г. Москва, Измайловский вал, 30 Телефон (факс): +7 (495) 580-37-77
Web-сайт: www.ndtprompribor.ru
E-mail: ndt2@mail.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
ИНН 7736042404
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
