№2752 от 27.12.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 65006
О переоформлении свидетельства об утверждении типа средства измерений № 67089 "Калибраторы температуры моделей PYROS 140, PYROS 375, PYROS 650, FLUID100, FLUID200, QUARTZ, PULSAR, SOLAR" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 2752 от 27.12.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ27 декабря 2018 г. 2752
Москва
О переоформлении свидетельства об утверящении типа средства измерений № 67089 «Калибраторы температуры моделей PYROS 140, PYROS 375, PYROS 650, FLUID100, FLUID200, QUARTZ, PULSAR, SOLAR» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями АО «Теккноу» от 12 декабря 2018 г. № 146/705-03 и № 146/705-04 приказываю:
-
1. Внести изменения в описание типа на калибраторы температуры моделей PYROS 140, PYROS 375, PYROS 650, FLUID100, FLUID200, QUARTZ, PULSAR, SOLAR, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 68490-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 68490-17 «Калибраторы температуры моделей PYROS 140, PYROS 375, PYROS 650, FLUID 100, FLUID200, QUARTZ, PULSAR, SOLAR. Методика поверки» с изменением № 1, и распространить действие документа на калибраторы температуры моделей PYROS 140, PYROS 375, PYROS 650, FLUID 100, FLUID200, QUARTZ, PULSAR, SOLAR, находящиеся в эксплуатации и вновь изготавливаемые.
-
3. Переоформить свидетельство об утверждении типа № 67089 «Калибраторы температуры моделей PYROS 140, PYROS 375, PYROS 650, FLUID 100, FLUID200, QUARTZ, PULSAR, SOLAR», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 68490-17, в связи с заменой документа на поверку.
-
4. Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1036EE327UE880E9E0O71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» декабря 2018 г. № 2752
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы температуры моделей PYROS 140, PYROS 375, PYROS 650, FLUID100, FLUID200, QUARTZ, PULSAR, SOLAR
Назначение средства измеренийКалибраторы температуры моделей PYROS 140, PYROS 375, PYROS 650, FLUID100, FLUID200, QUARTZ, PULSAR, SOLAR (далее по тексту - калибраторы) предназначены для воспроизведения и поддержания заданной температуры.
Описание средства измеренийПринцип действия калибраторов основан на воспроизведении и поддержании температуры в термостатирующем блоке и блоке сравнения. Температура контролируется встроенными термопреобразователями сопротивления.
Калибраторы обеспечивают воспроизведение и поддержание задаваемой температуры с известной точностью. Модели калибраторов отличаются друг от друга по метрологическим, техническим характеристикам и по конструктивному исполнению.
Калибраторы моделей PYROS 140 (модификации PYROS 140-1H, PYROS 140-2H), PYROS 375, PYROS 650, QUARTZ (исполнение QUARTZ633-00/-2I), PULSAR (исполнения PULSAR-35Cu-00/2I, PULSAR-35Cu-00/2I-2, PULSAR-80Cu-00/2I), SOLAR (исполнение
SOLAR-00/-2I) представляют собой переносные микропроцессорные цифровые сухоблочные калибраторы температуры со сменными или фиксированными металлическими блоками с просверленными в них каналами для размещения средств измерений температуры соответствующего диаметра. Калибраторы моделей FLUID100, FLUID200 (исполнения FLUID100-00/-2I, FLUID200-00/-2I, FLUID H100, FLUID H200) изготавливаются с резервуаром для жидкости и используются в качестве переносных жидкостных термостатов.
В зависимости от исполнения «-00» или «-2I» калибраторы отличаются по функциональным возможностям. Калибраторы исполнения «-00» выполняют только функцию воспроизведения и поддержания задаваемого температурного режима, а калибраторы исполнения «-2I» являются многофункциональными и имеют дополнительно два канала измерений входных сигналов термопреобразователей сопротивления и термоэлектрических преобразователей в °С, °F, К в соответствии с типом номинальной статической характеристики преобразования (далее - НСХ).
Модели FLUID100 и FLUID200 имеют возможность установки сухоблочной вставки.
Задание температуры и управление калибраторами осуществляется с помощью мембранной клавиатуры или персонального компьютера по интерфейсу RS232. Задаваемые режимы и текущие значения температуры отображаются на жидкокристаллическом дисплее калибраторов.
Внешний вид калибраторов, места пломбирования и нанесения знака поверки представлены на рисунке 1.
д)
Место
ломбирования
Место нанесения знака поверки
Место нанесения знака поверки

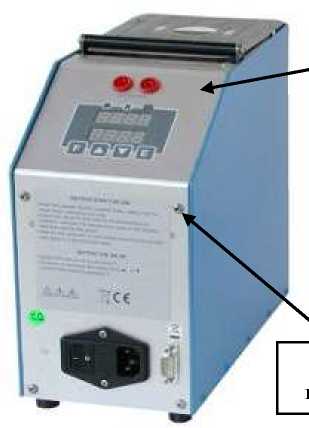

а) исполнения PYROS 140, PYROS 375

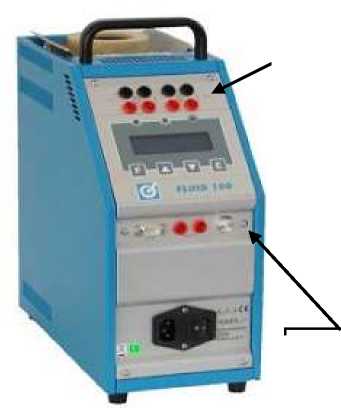

в) исполнения FLUID100 и FLUID H100

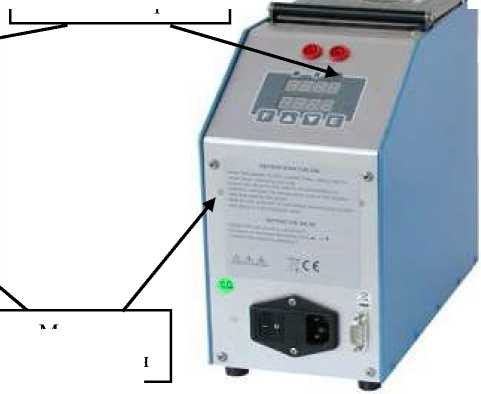

б) исполнение PYROS 650
Место
пломбирования
г) исполнения FLUID200 и FLUID H200
Место нанесения знака поверки
исполнение QUARTZ633-00/-2I
Место
пломбирования

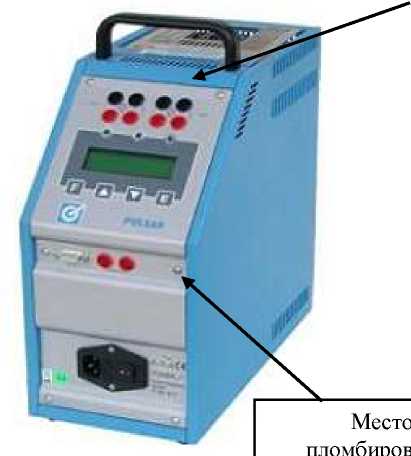

е) исполнение PULSAR-80Cu-00/2I
Место нанесения знака поверки

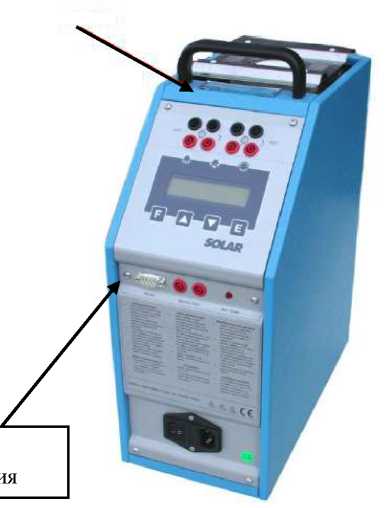

и) модификация SOLAR-00/-2I

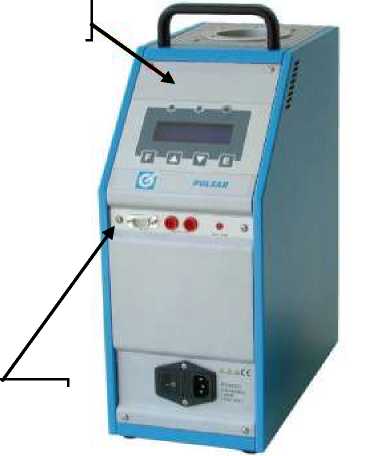

ж) модификация PULSAR-35Cu-00/2I,
PULSAR-35Cu-00/2I-2
Рисунок 1 - Внешний вид калибраторов, места пломбирования и нанесения знака поверки
Программное обеспечениеПрограммное обеспечение (далее - ПО) «AQ2sp» предназначено для автоматизации процессов поверки термопреобразователей сопротивления и термоэлектрических преобразователей с помощью жидкостных термостатов, и калибраторов температуры фирмы GIUSSANI S.r.l. (Италия) и печати протоколов поверки.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики ПО
|
Идентификационные данные (признаки) |
Значение |
|
Внешнее ПО | |
|
Идентификационное наименование ПО |
AQ2sp |
|
Номер версии (идентификационный номер ПО), не ниже |
8.2.0 |
|
Цифровой идентификатор ПО |
F8EE777A1FB26461D8D9226 6961253A3 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
ПО «AQ2sp» не влияет на метрологические характеристики СИ, поскольку не производит вычисления, а оперирует цифровыми данными, полученными с калибратора.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики калибраторов приведены в таблицах 2-6.
Таблица 2 - Метрологические и технические характеристики калибраторов модификации
FLUID
|
Наименование характеристики |
Значение | |||
|
FLUID100 |
FLUID200 |
FLUID H100 |
FLUID H200 | |
|
Рабочий диапазон воспроизведений температуры, °С |
от ^кр1 -38 до +125 от ^кр1 -30 до +1252 |
от ^+10 до +200 от ^+20 до +1602 |
от 1юкр -38 до +140 |
от 1юкр +10 до +250 |
|
Разрешающая способность дисплея, °С |
0,1; 0,01 | |||
|
Пределы допускаемой абсолютной погрешности воспроизведений заданной температуры, °С |
±0,15 |
±0,2 | ||
|
Нестабильность поддержания заданной температуры, °С |
±0,03 ±0,042 |
±0,04 ±0,04 (0,1)2 |
±0,04 |
±0,1 |
|
Неоднородность температуры по вертикали рабочего пространства на расстоянии 40 мм от дна резервуара, °С, не более |
±0,03 (0 °C) ±0,03 (+50 °C) ±0,05 (+120 °C) ±0,152 |
±0,01 (+50 °C) ±0,02 (+100 °C) ±0,03 (+160 °C) ±0,15(+50 °C)2 ±0,3(+100 °C)2 ±0,5(+160 °C)2 |
±0,03 (0 °C) ±0,03 (+50 °C) ±0,06 (+140 °C) |
±0,01 (+50 °C) ±0,02 (+100 °C) ±0,05 (+250 °C) |
|
Радиальная неоднородность температуры по горизонтали на расстоянии 40 мм от дна резервуара, °С, не более |
±0,02 (-5 °C) ±0,02 (+50 °C) ±0,06 (+120 °C) ±0,12 |
±0,01 (+50 °C) ±0,02 (+100 °C) ±0,03 (+160 °C) ±0,2 (+50 °C)2 ±0,3 (+100 °C)2 ±0,5 (+160 °C)2 |
±0,02 (-5 °C) ±0,02 (+50 °C) ±0,04 (+120 °C) |
±0,01 (+50 °C) ±0,02 (+100 °C) ±0,05 (+250 °C) |
|
Средняя скорость нагрева, °С/мин |
12 |
7 |
12 |
7 |
|
Средняя скорость охлаждения, °С/мин |
2 |
2 |
6 |
2 |
|
Параметры сети питания переменного тока:
|
115±10 %; 230±10 % 50/60 | |||
|
Максимальная потребляемая мощность, В •А |
300 |
500 |
300 |
500 |
|
Габаритные размеры, (дли-нахшринахвысота), мм, не более |
330х160х340 | |||
|
Внутренние размеры резервуара, (глубинахдиаметр) мм, не более |
170х60 | |||
|
Масса, кг, не более |
10,0 | |||
|
Наименование характеристики |
Значение | |||
|
FLUID100 |
FLUID200 |
FLUID H100 |
FLUID H200 | |
|
Рабочие условия измерений:
|
от +5 до +45 80 | |||
|
Средняя наработка на отказ, ч, не менее |
100 000 | |||
|
Средний срок службы, лет, не менее |
8 | |||
|
Примечания:
| ||||
Таблица 3 - Метрологические и технические характеристики калибраторов модификации
PYROS
|
Наименование характеристики |
Значение | ||
|
PYROS 1402) |
PYROS 375 |
PYROS 650 | |
|
Рабочий диапазон воспроизведений температуры, °С |
от ир1 -44 до +140 |
от toKp1 +10 до +375 |
от ^кр1 +10 до +650 |
|
Разрешающая способность дисплея, °С |
0,1; 0,01 | ||
|
Пределы допускаемой абсолютной погрешности воспроизведений заданной температуры, °С |
±0,35 |
±0,25 (до +150 °С включ.) ±0,5 (св. +150 °С) |
±0,35 (до +150 °С включ.) ±0,5+1ЕМР (св. +150 °С)3) |
|
Нестабильность поддержания заданной температуры, °С |
±0,1 |
±0,15 |
±0,2 |
|
Неоднородность температуры по вертикали рабочего пространства на расстоянии 40 мм от дна резервуара, °С, не более |
±0,15 (-20 °С) ±0,08 (0 °С) ±0,2 (+100 °С) |
±0,15 (+50 °С) ±0,1 (+150 °С) ±0,15 (+375 °С) |
±0,1 (+50 °С) ±0,15 (+300 °С) ±0,35 (+650 °С) |
|
Радиальная неоднородность температуры по горизонтали на расстоянии 40 мм от дна резервуара, °С, не более |
±0,15 (-20 °С) ±0,15 (0 °С) ±0,15 (+100 °С) |
±0,05 (+50 °С) ±0,1 (+150 °С) ±0,15 (+375 °С) |
±0,05 (+50 °С) ±0,15 (+300 °С) ±0,25 (+650 °С) |
|
Средняя скорость нагрева, °С/мин |
14 |
17 |
30 |
|
Средняя скорость охлаждения, °С/мин |
12 |
6 |
4 |
|
Параметры сети питания пере- | |||
|
менного тока: | |||
|
- напряжение переменного тока, В |
115±10 %; 230±10 % 50/60 | ||
|
- частота переменного тока, Гц | |||
|
Наименование характеристики |
Значение | ||
|
PYROS 1402) |
PYROS 375 |
PYROS 650 | |
|
Максимальная потребляемая мощность, В •А |
80 |
600 |
600 |
|
Габаритные размеры, (дли-нахширинахвысота), мм, не более |
280x130x260 | ||
|
Габаритные размеры вставного блока (глубинахдиаметр), мм, не более |
1Н - 104x19 2Н - 104x13 |
150x26 |
150x26 |
|
Масса, кг, не более |
5 |
5,5 |
6,0 |
|
Рабочие условия измерений:
|
от +5 до +45 80 | ||
|
Средняя наработка на отказ, ч, не менее |
100 000 | ||
|
Средний срок службы, лет, не менее |
8 | ||
Примечания:
-
1) - где t0Kp - температура окружающей среды от +18 до +22 °С;
-
2) - модификация 1Н имеет один канал для вставки, модификация 2Н имеет два канала
для вставок;
3) - ЕМР - единица младшего разряда.
Таблица 4 - Метрологические и технические характеристики калибраторов модификации PULSAR
|
Наименование характеристики |
Значение | |
|
PULSAR35Cu |
PULSAR80Cu | |
|
Рабочий диапазон воспроизведений температуры, °С |
от toKf+10 1) до +600 |
от ^кр+20 1) до +550 |
|
Разрешающая способность дисплея, °С |
0,1; 0,01 | |
|
Пределы допускаемой абсолютной погрешности воспроизведений заданной температуры, °С |
±0,3 | |
|
Нестабильность поддержания заданной температуры, °С |
±0,12 |
±0,15 |
|
Неоднородность температуры по вертикали рабочего пространства на расстоянии 40 мм от дна резервуара, °С, не более |
±0,1 (+40 °С) ±0,15 (+300 °С) ±0,4 (+600 °С) |
±0,2 (+60 °С) ±0,5 (+400 °С) ±0,6 (+550 °С) |
|
Радиальная неоднородность температуры по горизонтали на расстоянии 40 мм от дна, °С, не более |
±0,1 (+40 °С) ±0,3 (+300 °С) ±0,6 (+600 °с) |
±0,1 (+60 °С) ±0,4 (+250 °С) ±0,7 (+550 °с) |
|
Средняя скорость нагрева, °С/мин |
19 |
9 |
|
Наименование характеристики |
Значение | |
|
PULSAR35Cu |
PULSAR80Cu | |
|
Средняя скорость охлаждения, °С/мин |
9 |
6 |
|
Параметры сети питания переменного тока:
|
115±10 %; 230±10 % 50/60 |
115±10 %; 230±10 % 50/60 |
|
Максимальная потребляемая мощность, ВА |
800 |
1700 |
|
Габаритные размеры, (дли-нахширинахвысота), мм, не более |
330x160x340 |
330x170x450 |
|
Внутренние размеры резервуара (глубинахдиаметр), мм, не более |
185x35 |
275x60 |
|
Масса, кг, не более |
10,0 |
23,0 |
|
Рабочие условия измерений:
|
от +5 до +45 80 | |
|
Средняя наработка на отказ, ч, не менее |
100 000 | |
|
Средний срок службы, лет, не менее |
8 | |
|
Примечание: 1) - где ^кр - температура окружающей среды от +18 до +22 °С. | ||
Таблица 5 - Метрологические и технические характеристики калибраторов модификаций QUARTZ и SOLAR
|
Наименование характеристики |
Значение | |
|
QUARTZ |
SOLAR | |
|
Рабочий диапазон воспроизведений температуры, °С |
от ^кр -501) до +150 |
от ^кр +501) до +1100 |
|
Разрешающая способность дисплея, °С |
0,1; 0,01 | |
|
Пределы допускаемой абсолютной погрешности воспроизведений заданной температуры, °С |
±0,15 |
±3,0 |
|
Нестабильность поддержания заданной температуры, °С |
±0,03 |
±0,5 |
|
Неоднородность температуры по вертикали рабочего пространства на расстоянии 40 мм от дна резервуара, °С, не более |
±0,15 |
±0,4 (+200 °С) ±1,0 (+700 °С) ±3,0 (+1000 °С) |
|
Радиальная неоднородность температуры по горизонтали на расстоянии 40 мм от дна резервуара, °С, не более |
±0,05 |
±1 (+200 °С) ±3 (+700 °С) ±3 (+1000 °С) |
|
Средняя скорость нагрева, °С/мин |
20 |
18 |
|
Средняя скорость охлаждения, °С/мин |
12 |
5 |
|
Наименование характеристики |
Значение | |
|
QUARTZ |
SOLAR | |
|
Параметры сети питания переменного тока: | ||
|
- напряжение переменного тока, В |
115±10 %; 230±10 % | |
|
- частота переменного тока, Гц |
50/60 | |
|
Максимальная потребляемая мощность, В^А |
300 |
850 |
|
Габаритные размеры, (длинахширинахвысота), мм, не более |
330x160x340 |
330x170x450 |
|
Внутренние размеры резервуара (глубинахдиаметр), мм, не более |
130x35 |
220x44 |
|
Масса, кг, не более |
10,0 |
12,0 |
|
Рабочие условия измерений: | ||
|
- температура окружающего воздуха, °С |
от +5 до +45 | |
|
- относительная влажность воздуха, %, не более |
80 | |
|
Средняя наработка на отказ, ч, не менее |
100 000 | |
|
Средний срок службы, лет, не менее |
8 | |
|
Примечание: 1) - где ^кр - температура окружающей среды от +18 до +22 |
°С. | |
Таблица 6 - Метрологические и технические характеристики калибраторов для исполнений «-2I»
|
Наименование характеристики |
Значение |
|
Диапазон измерений входных сигналов термопреобразователей сопротивления в температурном эквиваленте для НСХ типа Pt100 (а=0,00385 °C-1), °С |
от -100 до +660 |
|
Диапазон измерений входных сигналов термоэлектрических преобразователей в температурном эквиваленте, °С:
|
от 0 до +1000 от 0 до +1300 |
|
Разрешающая способность дисплея, °С |
0,1; 0,01 |
|
Пределы допускаемой абсолютной погрешности каналов измерений температуры термопреобразователями сопротивления, °С |
±0,3 |
|
Пределы допускаемой абсолютной погрешности каналов измерений температуры термоэлектрическими преобразователями, °С |
±1 |
|
Примечание - 1) - типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по МЭК 60751/ГОСТ 6651-2009 и МЭК 60584-1/ГОСТ 8.585-2001 соответственно. | |
наносится на титульный лист (в правом верхнем углу) руководства по эксплуатации типографским способом, а также на табличку или наклейку, прикрепленную к корпусу калибратора.
Комплектность средства измеренийКомплектность калибраторов представлена в таблице 7.
Таблица 7 - Комплектность калибраторов
|
Наименование |
Количество |
Примечание |
|
Калибратор температуры моделей PYROS 140, PYROS 375, PYROS 650, FLUID100, FLUID200, QUARTZ, PULSAR, SOLAR |
1 шт. |
- |
|
Кабель питания |
1 шт. |
- |
|
Комплект контрольных проводов (для исполнения «-2I») |
1 комплект |
- |
|
Вставной металлический блок (трубка) с расточкой (кроме жидкостных термостатов и моделей с фиксированной вставкой) |
1 шт. |
количество расточенных каналов и их диаметр в соответствии с заказом |
|
Инструмент для извлечения вставных металлических блоков (кроме жидкостных термостатов и моделей с фиксированной вставкой) |
1 шт. |
- |
|
Комплект принадлежностей для моделей FLUID100, FLUID200 (в т.ч. силиконовое масло) |
1 комплект |
- |
|
Кабель интерфейсный RS232 (кроме моделей PYROS 140/375/650) |
1 шт. |
- |
|
Сумка (для моделей FLUID100, FLUID200) |
1 шт. |
- |
|
Руководство по эксплуатации и обслуживанию (на русском языке) |
1 экз. |
- |
|
Свидетельство о первичной поверке |
1 шт. |
- |
|
Методика поверки |
1 экз. |
- |
|
Примечание - по дополнительному заказу: внешнее программное обеспечение, вставные металлические блоки (трубки), теплоизолирующие крышки, соединительные провода, кабели, разъемы, металлический кейс или сумка. | ||
осуществляется согласно документу: МП 68490-17 «Калибраторы температуры моделей PYROS 140, PYROS 375, PYROS 650, FLUID100, FLUID200, QUARTZ, PULSAR, SOLAR. Методика поверки» с изменением № 1, утвержденному ООО «ИЦРМ» 02.11.2018 г.
Основные средства поверки:
-
- преобразователь термоэлектрический (ТП) типа ТШЮ (регистрационный номер в Федеральном информационном фонде 19254-10);
-
- измеритель-регулятор температуры многоканальный прецизионный МИТ-8.15М (регистрационный номер в Федеральном информационном фонде 19736-05);
-
- термометр цифровой прецизионный DTI-1000 (регистрационный номер в Федеральном информационном фонде 15595-12);
-
- калибратор напряжений П327 (регистрационный номер в Федеральном информационном фонде 7477-79);
-
- мера электрического сопротивления многозначная Р3026/1 (регистрационный номер в Федеральном информационном фонде 56523-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус и (или) в свидетельство о поверке.
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы, устанавливающие требования к калибраторам температуры моделей PYROS 140, PYROS 375, PYROS 650, FLUID100, FLUID200, QUARTZ, PULSAR, SOLAR
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования
Техническая документация изготовителя
ИзготовительФирма GIUSSANI S.r.l., Италия
Адрес: Via dei Crederi, 441, 24045 Fara Gera d'Adda (BG)
Телефон: +39 (363) 399-19
Факс: +39 (363) 398-725
E-mail: info@giussanionline.it
Web-сайт: www.giussanionline.it
ЗаявительАкционерное общество «Теккноу» (АО «Теккноу») ИНН 7801079340
Юридический адрес: 199155, г. Санкт-Петербург, ВО, ул. Уральская д. 17, корп.3, литер Е, пом.24-Н, офис 4
Телефон: +7 (812) 324-56-27
Факс: +7 (812) 324-56-29
E-mail: info@tek-know.ru
Web-сайт: http://www.tek-know.ru
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
