МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

№ ¹³⁰¹_______

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением нас шящеги приказа исшвляю зге собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 028BB2870OA0AC3E9843FA50B54F406F4C

Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

X__________________________

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1301

Регистрационный № 57903-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Ферритометры МФ-510 AKASCAN

Ферритометры МФ-510 AKASCAN (далее - ферритометр) предназначены для измерения объёмной доли (содержания) ферритной фазы в литых ковшовых пробах при выплавке коррозионно-стойких, нержавеющих хромоникелевых сталей аустенитного и аустенитно-ферритного классов, а также в образцах металла сварочных и наплавочных материалов, сварных швов и наплавленных антикоррозионных покрытий.

Принцип действия ферритометров основан на зависимости магнитных свойств стали аустенитного класса от содержания в ней ферритной составляющей (ферритной фазы).

Контролируемый образец (образец для измерения содержания ферритной фазы) помещается в объемный магнитоиндукционный преобразователь, представляющий собой соленоид с дифференциально включенными измерительной и компенсирующей обмотками. При размещении контролируемого образца в измерительной обмотке магнитоиндукционного преобразователя возникает ЭДС, пропорциональная намагниченности исследуемого материала. Намагниченность, в свою очередь, пропорциональна объёмной доле (содержанию) ферромагнитной ферритной фазы, распределённой в парамагнитной аустенитной фазе.

Зависимость между содержанием ферритной фазой в контролируемом металле и измеряемой ЭДС устанавливается с помощью комплекта стандартных образцов содержания ферритной фазы (СФФ).

Ферритометр представляет собой электронный блок с гнездом для установки погружного пенала с контролируемым образцом.

Электронный блок обеспечивает измерение ЭДС объемного магнитоиндукционного преобразователя, линеаризацию передаточной функции измерительного тракта, статистическую обработку и вывод результата измерения на двухстрочный жидкокристаллический индикатор.

В электронном блоке размещаются два калибровочных образца диаметром 5 и 7 мм и два погружных пенала для контролируемых образцов диаметром 5 и 7 мм.

Рабочая частота ферритометра 50,0+0,4 Гц.

По ГОСТ 26364-90 ферритометр относится к объемным, с проходным преобразователем. Размеры образцов для измерения объёмной доли (содержания) ферритной фазы ферритометром должны удовлетворять следующим требованиям: длина 60+0,1 мм, диаметр 5,0+0,1 мм или 7,0+0,1 мм.

Пломбирование ферритометров не предусмотрено.

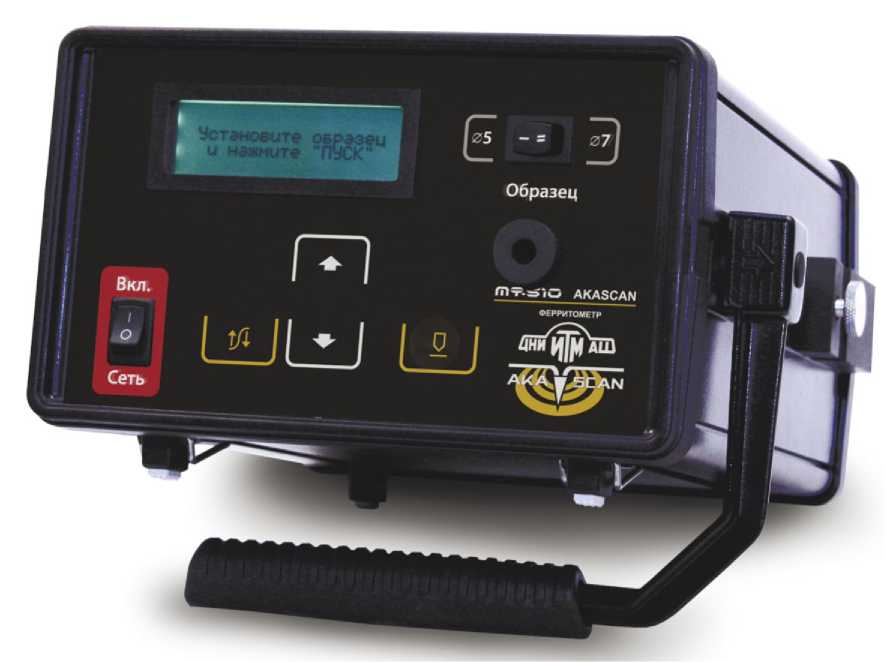

Общий вид ферритометров с различным дизайном передней панели представлен на рисунке 1.

Рисунок 1 - Общий вид средства измерений

Программное обеспечение АКА-СКАН МФ-510 выполняет следующие функции:

- выбор режимов работы ферритометра,

- калибровка ферритометра,

- обеспечение процедуры измерений и запись результатов измерений в память ферритометра.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -низкий по Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в Таблице 1.Идентификация программного обеспечения осуществляется при каждом включении ферритометра путем вывода текущей версии ПО на жидкокристаллический индикатор.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на заднюю панель корпуса ферритометра в виде наклейки.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ТУ 4276-006-92466551-2014 "Ферритометры МФ-51 AKASCAN. Технические условия"

ГОСТ 26364-90 "Ферритометры для сталей аустенитного класса. Общие технические условия"

ГОСТ 8.518-2010 "ГСИ. Ферритометры для сталей аустенитного класса. Методика поверки"

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1301

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя
