Лист № 1 Регистрационный № 80841-21                                          Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры массовые TM-R, TMU-R и HPC-R (далее - расходомеры) предназначены для измерений массового расхода, плотности, массы жидкости и газа и вычислений объемного расхода и объема жидкости.

Принцип действия расходомеров основан на эффекте кориолисовых сил, действующих на поток среды, двигающейся по тонкостенной трубке, испытывающей поперечные колебания с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через неё электрического тока заданной частоты. Силы Кориолиса, приложенные к двум половинам вибрирующей части трубки, тормозят движение первой по потоку половины и ускоряют движение второй. Разность фаз колебаний двух половин трубки, пропорциональная массовому расходу, регистрируется индукционными датчиками. Колебания трубок возбуждаются на основной резонансной частоте системы. Зависимость резонансной частоты от плотности среды устанавливается при изготовлении расходомера и храниться в энергонезависимой памяти расходомера Объемный расход вычисляется по данным измерений массового расхода и плотности измеряемой среды.

Расходомеры состоят из первичного и вторичного (электронного блока) преобразователей расхода. Электронный блок может быть механически соединен с первичным преобразователем расхода (компактное исполнение) или изготовлен в виде отдельного блока, соединенного с первичным преобразователем расхода кабелем (раздельное исполнение).

Вторичный преобразователь обрабатывает сигналы первичного преобразователя расхода и осуществляет следующие функции:

• - вычисление массового расхода и массы жидкости или газа (в одном или двух направлениях потока);

• - вычисление объёмного расхода и объёма жидкости в одном или двух направлениях потока;

• - вычисление значений объёмного расхода, объёма и плотности жидкости при заданной температуре на основе введенных данных о функциональной зависимости плотности жидкости от температуры;

• - индикацию результатов измерений расхода, массы, объема, плотности и температуры в различных единицах;

• - компенсацию дополнительной погрешности, вызванной отличием температуры и давления процесса от температуры и давления при калибровке;

• - самодиагностику неисправностей' и их индикацию;

• - дозирование с помощью релейных выходов;

- передачу измерительной" информации в аналоговом и/или в цифровом виде на персональный компьютер, контроллер, удаленное устройство индикации.

Расходомеры имеют модификации TM-R, TMU-R и HPC-R которые отличаются первичными преобразователями расхода, метрологическими и техническими характеристиками. Каждая из модификаций расходомера может быть оснащена одним из вторичных преобразователей UMC3-R или UMC4-R.

Расходомеры могут иметь взрывозащищенное и/или искробезопасное исполнение, гигиеническое исполнение и специальные присоединения.

В расходомерах реализована технология самотестирования для предупреждения о возникших критических изменениях или нарушении работы в первичном или вторичном преобразователе.

Для обслуживания, настройки и диагностики расходомеров с персонального компьютера могут использоваться сервисные программы SensorPort MFC, SIMATIC PDM, AMS Device Manager, PACTware.

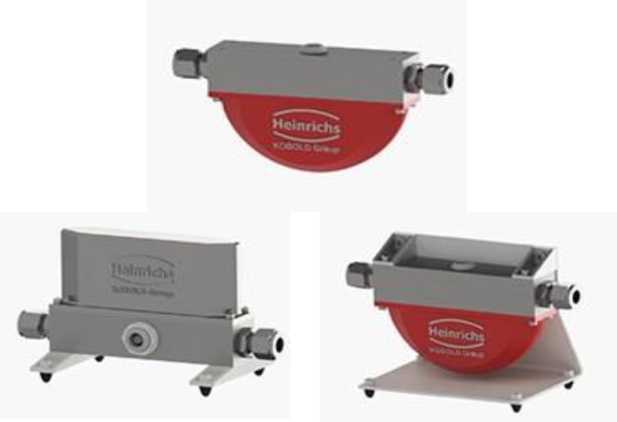

Общий вид расходомеров представлен на рисунках 1-5.

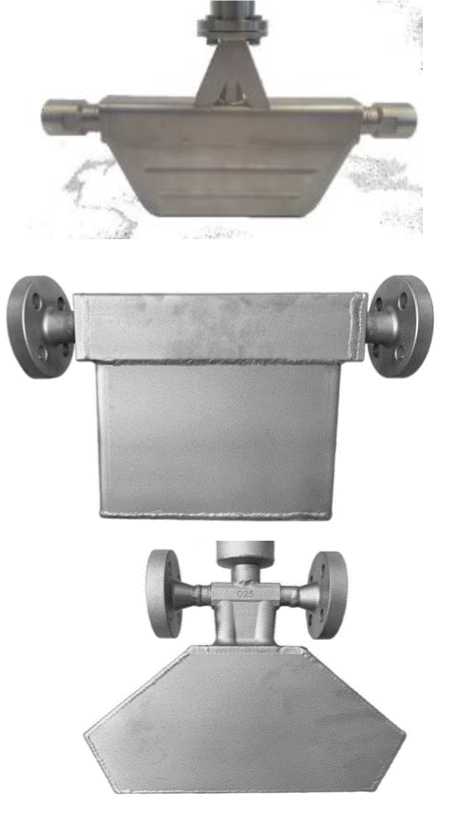

Рисунок 1 - Общий вид первичных преобразователей модификации TM-R

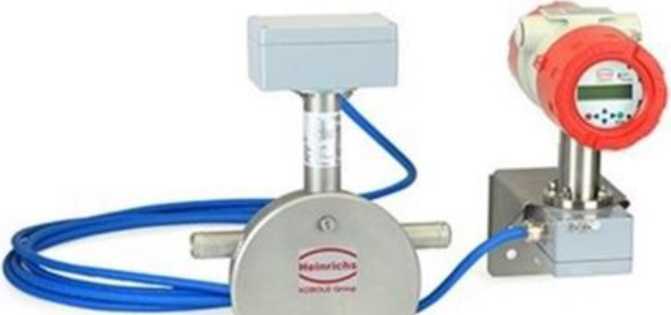

Рисунок 2 - Общий вид первичных преобразователей модификации TMU-R

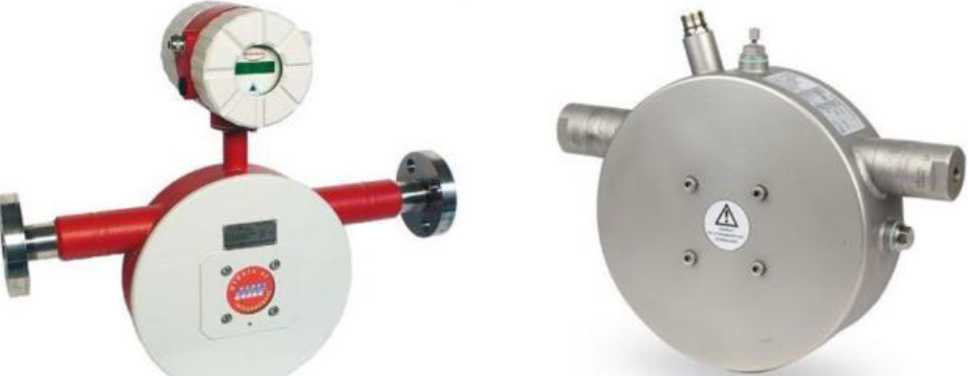

Рисунок 3 - Общий вид первичных преобразователей модификации HPC-R

Рисунок 4 - Общий вид вторичного

преобразователя UMC3-R

Рисунок 5 - Общий вид вторичного

преобразователя UMC4-R

Серийный номер в цифровом формате наносится на самоклеящуюся этикетку типографским способом в соответствии с рисунком 6, закрепляемую на первичном и вторичном преобразователях. Нанесение знака поверки на расходомеры не предусмотрено. Пломбирование от несанкционированного доступа не предусмотрено.

Место нанесения серийного номера

Место нанесения знака утверждения типа

Рисунок 6 - Места нанесения серийного номера и знака утверждения типа

Программное обеспечение (далее - ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО устанавливается в энергонезависимую память расходомеров при их производстве. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Программное обеспечение разделено на:

• - метрологически значимую часть;

• - метрологически незначимую часть.

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

- программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, защиту ПО и данных;

- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;

- компоненты защищенного интерфейса для обмена данными с внешними устройствами.

В расходомерах обеспечивается возможность идентификации программного обеспечения (ПО) на дисплее электронного блока в момент подключения питания.

Защита ПО и конфигурационных данных расходомера от непреднамеренных и преднамеренных изменений осуществляется с помощью разграничения уровня доступа к изменению конфигурации прибора с помощью системы паролей.

Идентификационные данные программного обеспечения расходомеров приведены в таблице Таблица 1.

Таблица 1 - Идентификационные данные программного обеспечения расходомеров.

Уровень защиты ПО расходомеров от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики первичных преобразователей

Таблица 4 - Основные технические характеристики вторичных преобразователей

Таблица 5 - Показатели надежности

наносится на титульный лист паспорта, титульный лист руководства по эксплуатации, а также на самоклеящуюся этикетку типографским способом в соответствии с рисунком 6.

Таблица 6 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделах 4 частей 1, 2 или 3 руководства по эксплуатации.

Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»

Приказ Росстандарта от 29.01.2026 № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»

Приказ Росстандарта от 01.11.2019 № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»

Техническая документация изготовителя KOBOLD Messring GmbH, Германия

ТУ 26.51.52-017-51294664-2023 «Приборы для измерения расхода. Технические условия»

KOBOLD Messring GmbH, Германия

Адрес: Германия, Nordring 22-24 65719 Hofheim/Taunus

Тел.: +49 6192/299-0

E-mail: info.de@kobold.com

Web сайт: www.kobold.com

KOBOLD Messring GmbH, Германия

Адрес: Германия, Nordring 22-24 65719 Hofheim/Taunus

Тел.: +49 6192/299-0

E-mail: info.de@kobold.com

Web сайт: www.kobold.com

Производственная площадка: Heinrichs Kobold Group GmbH, Германия

Адрес места осуществления деятельности: Robert-Perthel-Straee 9, 50739 Koln

Общество с ограниченной ответственностью «Коболд-Инструментс»

(ООО «Коболд-Инструментс»)

ИНН: 7706429235

Юридический адрес: 390046, Россия, Рязанская обл., г. Рязань, ул. Маяковского, д. 1А, стр. 2, офис 412

Адрес места осуществления деятельности: 390046, Россия, Рязанская обл., г. Рязань, ул. Маяковского, д. 1А, стр. 2, помещ. 209.2

Тел.: 8-499-346-71-10

E-mail: info.ru@kobold.com

Web сайт: kobold-instruments.ru

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средства измерений, установленной согласно пункту 1 приложения к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом

Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\___________________-___________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»    _____    2026 г. №  ⁷⁷⁴

Сведения

об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
