ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы ПЭМ-4М предназначены для измерений объемной доли кислорода, оксида углерода, диоксида серы, оксида азота, диоксида азота дымовых газов топливосжигающих установок.

Газоанализаторы ПЭМ-4М (далее газоанализаторы) являются многоканальными приборами непрерывного действия.

Принцип действия:

- по измерительным каналам объемной доли определяемого компонента -электрохимический, основанный на реакции определяемого компонента с компонентами электрохимического сенсора, вырабатывающего электрический сигнал пропорциональный концентрации определяемого компонента;

• - по измерительному каналу температуры - термоэлектрический, основанный на применении термопар ТХА.

Способ отбора пробы:

• - по измерительным каналам объемной доли определяемого компонента - принудительный, за счет встроенного побудителя расхода;

• - по измерительному каналу температуры - погружной, за счет погружения чувствительного элемента (термопары) в анализируемую среду.

Газоанализатор выпускается в двух исполнениях:

• - ПЭМ-4М2 - переносной;

• - ПЭМ-4МС - стационарный.

Конструктивно газоанализаторы состоят:

• - ПЭМ-4МС - из блока измерительного и зонда пробоотборного. Зонд пробоотборный выпускается в стандартном и высокотемпературном исполнении и состоит из камеры с фильтром и погружаемой части зонда. Блок измерительный газоанализатора предназначен для настенного монтажа, выполнен в металлическом шкафу с дверцей. В состав блока измерительного входят контроллер ПЭМ-4МС, контроллер токовых выходов, источник питания, блок датчиков, побудители расхода.

• - ПЭМ-4М2 - из погружного зонда, блока анализатора, зарядного устройства и сумки для переноски газоанализатора.

Газоанализаторы имеют до 5 измерительных каналов содержания определяемого компонента и до 2 измерительных каналов температуры.

Газоанализаторы имеют выходные сигналы:

• - ПЭМ-4МС:

• - показания многострочного жидкокристаллического дисплея,

• - цифровой выход (интерфейс RS 485),

• - унифицированные аналоговые токовые выходы (от 0 до 20) мА;

- ПЭМ-4М2:

• - показания многострочного жидкокристаллического дисплея.

Кроме того, газоанализаторы обеспечивают определение расчетным методом содержания диоксида углерода (СО2), суммы оксидов азота (NOx), коэффициента избытка воздуха (а), коэффициента полезного действия сгорания топлива (КПД) в дымовых газах топливосжигающих установок.

Газоанализаторы исполнения ПЭМ-4М2 имеют возможность хранить результаты измерений на встроенном (до 50 результатов измерений) или внешнем - SD карте (до 500 результатов измерений носителе). Внешняя SD карта устанавливается в газоанализатор по дополнительному заказу.

Газоанализаторы выполнены в общепромышленном исполнении и должны размещаться в невзрывоопасных зонах помещений и наружных установок.

Общий вид газоанализаторов представлен на рисунках 1 и 2.

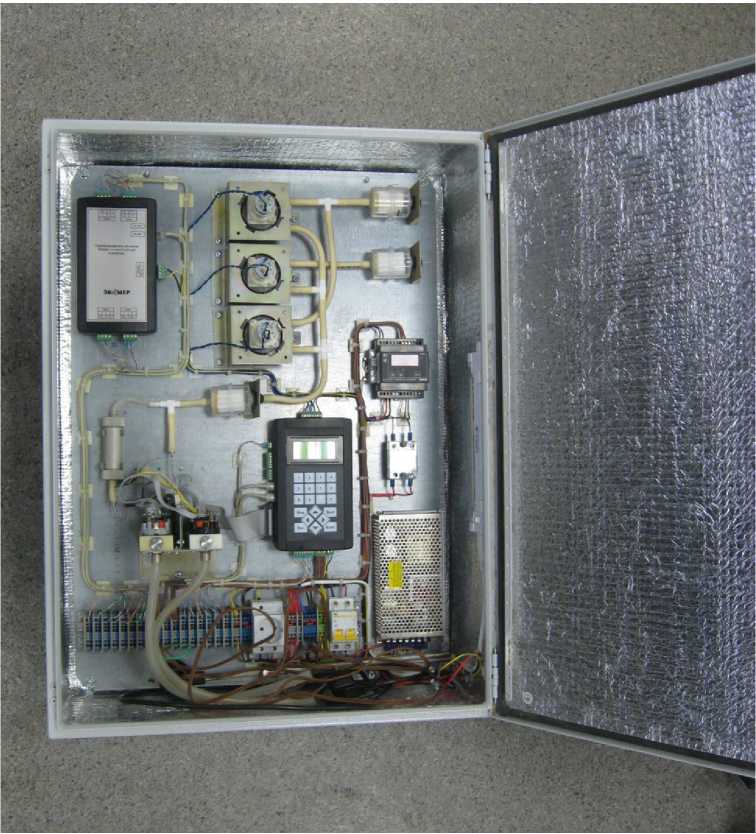

Рисунок 1 - Газоанализатор ПЭМ-4М исполнения ПЭМ-4МС, общий вид

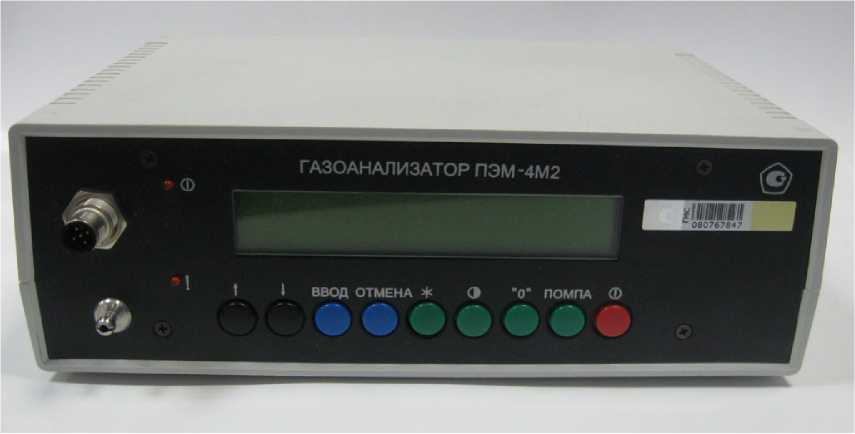

Рисунок 2 - Газоанализатор ПЭМ-4М исполнения ПЭМ-4М2, общий вид

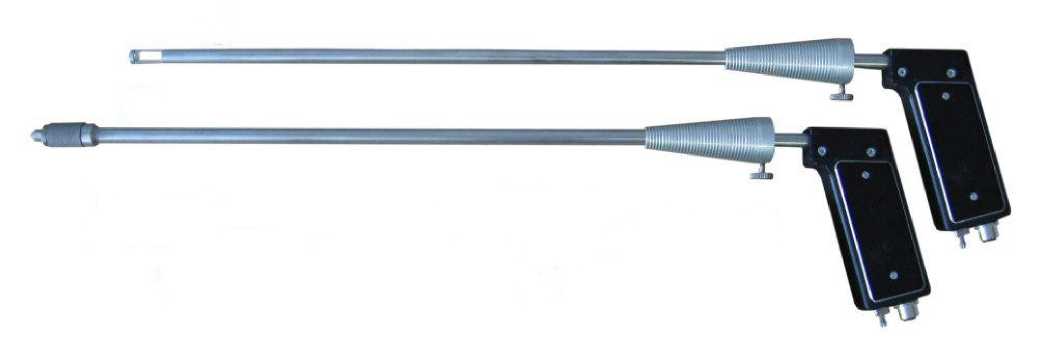

Рисунок 3 - Зонды пробоотборные, общий вид

Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения объемной доли кислорода, оксида углерода, диоксида серы, оксида азота, диоксида азота в дымовых газах топливосжигающих установок, в также температуры дымовых газов.

Встроенное ПО обеспечивает следующие основные функции:

• - обработку измерительной информации от первичных измерительных преобразователей (электрохимических сенсоров и термопары),

• - отображение результатов измерений на дисплее,

• - формирование выходных аналогового и цифрового сигналов (для исполнения ПЭМ-4МС),

• - диагностику аппаратной части газоанализатора,

• - проведение градуировки газоанализаторов,

• - хранение результатов измерений на встроенном или внешнем носителе (для исполнения ПЭМ-4М2),

• - определение расчетным методом содержания диоксида углерода (СО2), суммы оксидов азота (NOx), коэффициента избытка воздуха (а), коэффициента полезного действия сгорания топлива (КПД).

ПО газоанализаторов реализует следующие расчетные алгоритмы:

• 1) вычисление значений объемной доли определяемых компонентов, температуры по данным от первичного измерительного преобразователя;

• 2) вычисление значений выходного аналогового и цифровых сигналов (для исполнения ПЭМ-4МС);

• 3) вычисление по результатам измерений значений содержания диоксида углерода (СО2), суммы оксидов азота (NOx), коэффициента избытка воздуха (а), коэффициента полезного действия сгорания топлива (КПД).

• 4) непрерывную самодиагностику аппаратной части газоанализатора.

Номер версии программного обеспечения выводится на дисплей при включении питания газоанализатора.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты - «средний» по Р 50.2.077—2014.

Метрологические характеристики газоанализаторов приведены в таблицах 2 и 3

Таблица 2  - Диапазоны измерений и пределы допускаемой основной погрешности

газоанализаторов

Примечание * газоанализатор исполнения ПЭМ4-М2 имеет один индикаторный канал температуры с диапазоном показаний от 0 до 800° С.

Таблица 3

Таблица 4 - Основные технические характеристики газоанализаторов

Таблица 5 - Габаритные размеры и масса газоанализатора

* Без учета массы и габаритных размеров погружаемой части зонда.

• - типографским способом на титульные листы руководств по эксплуатации;

• - на шильдик (табличку), прикрепляемый на лицевую панель блока измерительного (для газоанализаторов исполнения ПЭМ-4М2) и на планку, расположенную с торца газоанализатора (для газоанализаторов исполнений ПЭМ-4МС).

Таблица 6 - Комплектность газоанализаторов

осуществляется по документу МП-242-1839-2014 "ГСИ. Газоанализаторы ПЭМ-4М. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" 22 декабря 2014 г.

Основные средства поверки:

- эталонные 2-го разряда ртутные стеклянные термометры по ГОСТ 8.558-2009 в диапазоне температуры от 0 до 300 °С;

- эталонные 1, 2 и 3-го разрядов платинородий-платиновые ТП типа ППО с погрешностью по ГОСТ 8.558-2009 в диапазоне температуры от 300 до 1200 °С;

- азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74 в баллоне под давлением;

• - ПНГ - воздух марки Б по ТУ 6-21-5-82 в баллоне под давлением;

• - стандартные образцы состава газовые смеси кислород - азот (ГСО 10253-2013), оксид углерода азот (ГСО 9744-2011, 9745-2011, 10240-2013), диоксид серы - азот (ГСО 9810-2011), диоксид серы - воздух (ГСО 10342-2013), оксид азота - азот (ГСО 10323-2013), диоксид азота -воздух (ГСО 10331-2013) в баллонах под давлением по ТУ 6-16-2956-92.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

приведены в документах:

• - «Газоанализаторы ПЭМ-4М2. Руководство по эксплуатации» ПГРА 41.00.00 РЭ;

• - «Газоанализаторы ПЭМ-4МС. Руководство по эксплуатации» ПГРА 241.00.00 РЭ.

Приказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах

ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТУ 4215-004-50570197-2014 Газоанализаторы ПЭМ-4М. Технические условия.
