УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» октября 2022 г. № 2545
Лист № 1 Регистрационный № 63788-16 Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры жидких сред УРАН-1РМ
Назначение средства измеренийРасходомеры жидких сред УРАН-1РМ (далее - расходомеры) предназначены для измерения объемного расхода различных жидкостей в трубопроводах и передачи результатов измерения в виде аналогового и цифрового выходных сигналов.
Описание средства измеренийПринцип действия заключается в поочередной коммутации электроакустических преобразователей на излучение и прием ультразвуковых колебаний. Излучение производится с частотой 250 Гц. При этом платой измерения расхода производится измерение времен прохождения ультразвуковых колебаний по потоку и против потока движущейся жидкости. По известным временам прохождения определяется скорость ультразвука в среде, по разности времен по потоку и против потока при известной скорости ультразвука определяется объемный расход жидкости. Расходомеры имеют один канал измерения. Цепи электрического питания, контроля и выходных сигналов гальванически изолированы друг от друга.
Конструктивно расходомер состоит из первичного преобразователя (ПП) с установленными пьезопреобразователями и вторичного преобразователя (ВП-А) со встроенной платой измерения расхода, соединительных кабелей связи с преобразователем первичным (КСП), соединительных кабелей связи с преобразователем вторичным (КСВ), переходной муфты (М-12).
ПП устанавливаются в разрыв трубопровода. В зависимости от условий эксплуатации предусмотрены модификации ПП, отличающиеся конструктивным исполнением, материалом корпуса, способом соединения с трубопроводом и максимальным рабочим давлением контролируемой среды:
- ППО-А - первичный преобразователь осевой, для трубопроводов с диаметром условного прохода от 10 до 40 мм включительно;
- ППОТ-К - первичный преобразователь осевой, для трубопроводов с диаметром условного прохода 50 и 65 мм;
- ППУ-А - первичный преобразователь угловой, для трубопроводов с диаметром условного прохода (Ду) свыше 65 мм.
Прием, обработка измерительной информации от ПП и формирование выходного сигнала осуществляется ВП-А. В зависимости от исполнения ВП-А расходомеры имеют один из видов выходного аналогового сигнала:
- напряжение постоянного тока от 0 до 5 В или от 0 до 10 В при сопротивлении нагрузки не менее 2 кОм;
- сила постоянного тока от 0 до 5 мА при сопротивлении нагрузки не более 2 кОм или от 4 до 20 мА при сопротивлении нагрузки не более 500 Ом.
Для аналоговых выходных сигналов линейная зависимость пропорциональна измеряемому расходу.
Подсоединение внешнего кабеля к ВП-А и кабелей от преобразователей первичных осуществляется через герметичные разъемы, расположенные на боковой стенке корпуса вторичного преобразователя прибора.
Расходомеры соответствуют требованиям по электромагнитной совместимости в условиях электромагнитной обстановки средней жесткости по группе исполнения III с критерием качества функционирования А по ГОСТ 32137-2013.
Степень защиты расходомеров, обеспечиваемая оболочкой, IP67 по ГОСТ 14254-96. Расходомеры предназначены для работы во взрывобезопасных помещениях.
Фотографии внешнего вида расходомеров приведены на рисунках 1, 2 и 3, на которых цифрой 1 - обозначены места пломбировки от несанкционированного доступа, а цифрой 2 -информационная табличка.

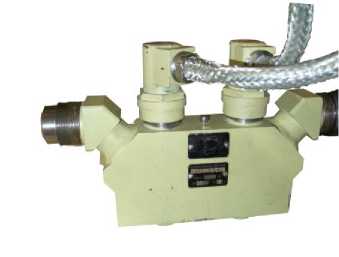

Рисунок 2 - Внешний вид преобразователя первичного осевого ППО-А

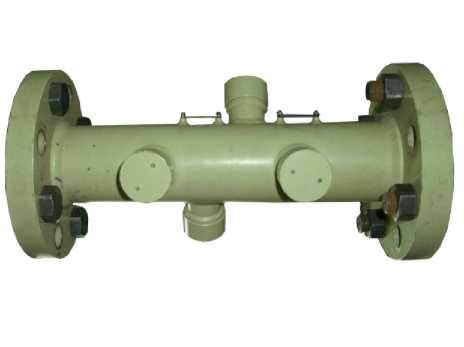

Рисунок 3 - Внешний вид преобразователя первичного осевого ППОТ-К
2

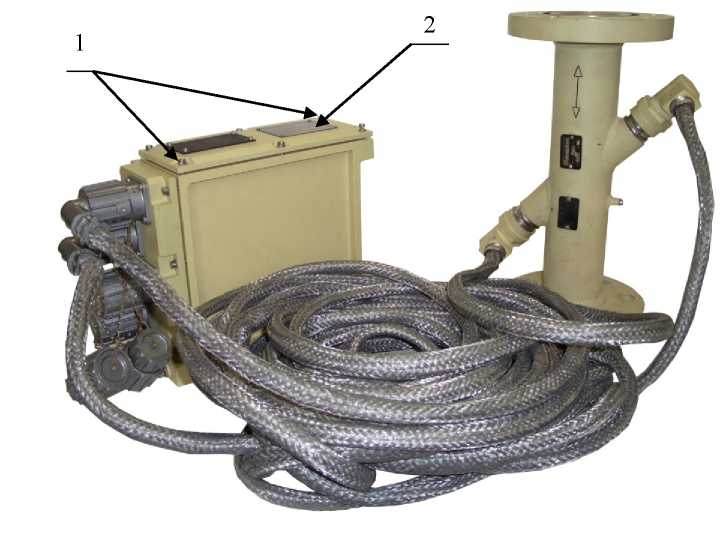

Рисунок 1- Внешний вид расходомера с преобразователем первичным угловым ППУ-А
Программное обеспечение
В расходомерах используется встроенное программное обеспечение (ПО), которое устанавливается в энергонезависимую память встроенной платы измерения расхода при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
ПО обеспечивает выполнение следующих функций:
- измерение (вычисление) времени прохождения ультразвукового импульса по потоку и против потока;
- пересчет полученных временных соотношений в значение расхода;
- выдача значения расхода в виде силы постоянного электрического тока, напряжения постоянного электрического тока или цифровым интерфейсом RS-485.
Идентификационные данные программного обеспечения указаны в таблице 1.
Таблица 1
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
Uran 3.hex |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор (контрольная сумма) |
BF88 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Нормирование метрологических характеристик расходомеров проведено с учетом влияния ПО. Конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО и измерительной информации «Высокий» по Р 50.2.077-2014 г.
Метрологические и технические характеристикиРасходомеры в зависимости от вида измеряемой среды имеют исполнения, указанные в таблице 2.
Таблица 2
|
Исполнение по виду измеряемой среды |
Вид измеряемой среды |
Рабочее давление, (Ру), МПа |
Верхний предел измерений, м3/ч |
Диапазон температур измеряемой среды, °С |
Кинематическая вязкость, мм2/с |
|
I |
морская вода |
от 1,6 до 16 |
от 1,0 до 250,0 |
от минус 2 до плюс 35 |
1,04 |
|
от 25 до 63 |
от 1,0 до 40,0 | ||||
|
II |
пресная вода |
10 |
от 1,0 до 250,0 |
от 0 до 180 |
1,0 |
|
бидистиллят воды |
25 | ||||
|
III |
дизельное топливо |
1 |
2 |
от 5 до 50 |
от 6 до 12 |
|
4 |
от 2,5 до 40,0 | ||||
|
IV |
масла: БЗВ по ТУ 38-101-295-72 и Т-46 по ТУ 38-101251-72 |
1 |
от 1,0 до 250,0 |
от 15 до 80 |
от 15 до 400 |
|
2 |
15 | ||||
|
VI |
рассол 60 |
25 |
250,0 |
до 50 |
- |
|
Примечания:
-уксус 3%-ный содержанием до 0,05 г/л;
Допускается содержание газа 35 мг/л с объемом воздушных пузырей до 8 мм3 и диа- | |||||
метром до 2,5 мм.
Пределы основной допускаемой приведенной погрешности измерений (уосн), выраженной в процентах от верхнего предела измерений, %:
-
- в диапазоне от 31 до 101 % верхнего предела измерений
-
- в диапазоне от 10 до 100 % верхнего предела измерений
Дополнительная погрешность расходомеров, вызванная отклонением температуры измеряемой среды от градуировочного значения2 на каждые 10 °С, не более
Дополнительная погрешность расходомеров, вызванная отклонением
3
температуры окружающей среды от градуировочного значения3 на каждые 10 °С, не более
Вариация выходного сигнала расходомеров, не более
Выходной сигнал расходомера:
-
- напряжение постоянного тока, В
-
- сила постоянного тока, мА
-
- цифровой сигнал
Параметры электрического питания
-
- напряжение постоянного тока (номинальное значение), В
-
- потребляемая мощность, Вт, не более
Рабочие условия измерений:
-
- температура окружающей среды, °С
-
- относительная влажность воздуха при температуре 5 5 °С, % Габаритные размеры ПП ((Ду) х длина х высота), мм, не более:
-
- ППО-А
-
- ППОТ-К
-
- ППУ-А
Габаритные размеры ВП-А (длина х ширина х высота), мм, не более
Масса, кг, не более:
-
- ППО-А
-
- ППОТ-К
-
- ППУ-А
-
- ВП-А
±2,5;
±1,0.
±0,1’|уосн.|.
±0,2’|уосн.|.
Уосн.
от 0 до 5; от 0 до 10 от 0 до 5 мА; от 4 до 20 мА интерфейс RS-485.
24; 27;
10.
от минус 10 до плюс 55;
95±3.
40х165х211;
65х165х211; 150х829х360;
350х260х110
15,8;
34,5;
172,9;
8,1.
Примечания:
включая указанные значения диапазона измерений; градуировочное значение температуры измеряемой среды задается
при заказе из ряда 20, 50, 70, 90 °С;
градуировочное значение температуры окружающей среды задается
при заказе из ряда 20, 35 °С.
Номенклатура типоразмеров расходомеров в зависимости от диаметра условного прохода (Ду) и верхнего предела измерений, рабочего давления (Ру) приведена в таблице 3.
Таблица 3
|
Исполнение расходомера |
Исполнение по виду измеряемой среды |
Рабочее давление среды, МПа | ||||
|
Ду, мм |
Верхний предел измерений, м3/ч |
Рабочее давление Ру, МПа |
Исполнение ПП |
Способ соединения (П1 - фланцевое П2 - сварное) | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
10 |
1,0; 1,6 |
1 |
ППО-А |
П1 |
IV |
1 |
|
10 |
П1 |
I |
6,3; 10 | |||
|
II |
10 | |||||
|
П2 |
I |
1,6; 6,3; 10 | ||||
|
II |
10 | |||||
|
16 |
П2 |
I |
16 | |||
|
25 |
П1 |
I; II |
25 | |||
|
П2 | ||||||
|
40 |
П2 |
I |
40 | |||
|
63 |
П2 |
I |
63 | |||
|
15 |
2,5; 4,0 |
1 |
ППО-А |
П1 |
IV |
1 |
|
4 |
П1 |
I |
1,6 | |||
|
П1 |
iii |
4 | ||||
|
10 |
П1 |
I |
6,3; 10 | |||
|
II |
10 | |||||
|
П2 |
I |
6,3; 10 | ||||
|
II |
10 | |||||
|
16 |
П2 |
I |
16 | |||
|
25 |
П1 |
I; II |
25 | |||
|
П2 | ||||||
|
40 |
П2 |
I |
40 | |||
|
63 |
П2 |
I |
63 | |||
|
20 |
5,0 |
4 |
ППО-А |
П1 |
IV |
1; 2 |
|
25 |
6,3; 10,0 |
1 |
ППО-А |
П1 |
IV |
1 |
|
1,6 |
П1 |
I |
1,6 | |||
|
4 |
П1 |
iii |
4 | |||
|
6,3 |
П1 |
I |
6,3 | |||
|
10 |
П1 |
I; II |
10 | |||
|
П2 | ||||||
|
16 |
П2 |
I |
16 | |||
|
25 |
П1 |
I; II |
25 | |||
|
П2 | ||||||
|
40 |
П2 |
I |
40 | |||
|
63 |
П2 |
I |
63 | |||
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
32 |
2,0 |
1,0 |
ППО-А |
П1 |
III |
1,0 |
|
15,0 |
4,0 |
П1 |
IV |
1,0; 2,0 | ||
|
16,0 |
10,0 |
П2 |
I |
6,3 | ||
|
II |
10,0 | |||||
|
30,0 |
10,0 |
П2 |
II |
10,0 | ||
|
40 |
16,0; 25,0 |
1,6 |
ППО-А |
П1 |
I, II |
1,6 |
|
4,0 |
П1 |
III, II |
4,0 | |||
|
6,3 |
П1 |
I, II |
6,3 | |||
|
10,0 |
П1 |
I; II |
10,0 | |||
|
П2 | ||||||
|
25,0 |
П1 |
I; II |
25,0 | |||
|
П2 | ||||||
|
50 |
5,0; 16,0; 25,0; 40,0 |
0,6; 1,6; 4,0; 25,0 |
ППОТ-К |
П1 |
II |
0,6; 1,6; 4,0; 25,0 |
|
П2 | ||||||
|
65 |
40,0 |
1,6 |
ППОТ-К |
П1 |
I |
1,6 |
|
4,0 |
П1 |
iii |
4,0 | |||
|
6,3 |
П1 |
I |
6,3 | |||
|
10,0 |
П1 |
I; II |
10,0 | |||
|
П2 | ||||||
|
16,0 |
П2 |
I |
16,0 | |||
|
25,0 |
П1 |
I; II |
25,0 | |||
|
П2 | ||||||
|
63,0 |
1,6 |
ППОТ-К |
П1 |
I |
1,6 | |
|
6,3 |
П1 |
I |
6,3 | |||
|
10,0 |
П1 |
I; II |
10,0 | |||
|
П2 | ||||||
|
16,0 |
П2 |
I |
16,0 | |||
|
25,0 |
П1 |
II |
25,0 | |||
|
П2 | ||||||
|
100 |
100,0 |
1,6 |
ППУ-А |
П1 |
I |
1,6 |
|
160,0 |
1,6 |
П1 |
I |
1,6 | ||
|
IV |
1,0 | |||||
|
100,0, 160,0 |
6,3 |
П1 |
I |
6,3 | ||
|
10,0 |
П1 |
I, II |
10,0 | |||
|
П2 | ||||||
|
16,0 |
П2 |
I |
16,0 | |||
|
25,0 |
П1 |
II |
25,0 | |||
|
П2 |
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
150 |
160 |
1,0 |
ППУ-А |
П1 |
II (дистиллят) |
1,0 |
|
1,6 |
П1 |
I |
1,6 | |||
|
6,3 |
П1 |
I |
6,3 | |||
|
10 |
П1 |
I; II |
10 | |||
|
П2 | ||||||
|
16 |
П2 |
I |
16 | |||
|
25 |
П1 |
II |
25 | |||
|
П2 | ||||||
|
250 |
1,0 |
ППУ-А |
П1 |
II (дистиллят); IV |
1,0 | |
|
1,6 |
П1 |
I |
1,6 | |||
|
10 |
П1 |
II |
10 | |||
|
П2 | ||||||
|
25 |
П1 |
II; VI |
25 | |||
|
П2 | ||||||
|
П2 |
наносится типографским способом на титульном листе руководства по эксплуатации и на информационную табличку, расположенную на лицевой панели вторичного преобразователя (ВП-А), методом фотолитографии или другим способом, не ухудшающим качество, место нанесения обозначено цифрой 2 на рисунке 1.
Комплектность средства измеренийКомплектность расходомеров представлена в таблице 4.
Таблица 4
|
Наименование |
Обозначение |
Количество |
Примечание |
|
1 |
2 |
3 |
4 |
|
Первичный преобразователь |
НПО-А, ППОТ-К или ППУ-А |
1 шт. |
Согласно заказу |
|
Вторичный преобразователь |
ВП-А |
1 шт. |
- |
|
Муфта |
М-12 |
1 шт. |
По заказу |
|
Кабель связи |
КСП |
2 шт. |
Длина оговаривается при заказе |
|
Кабель связи |
КСВ |
2 шт. |
Для исполнения с муфтой. Длина оговаривается при заказе |
|
Кабель |
КП-1 |
1 шт. |
Для поверки |
|
Кабель |
КП-2 |
1 шт. |
Для поверки |
|
Одиночный комплект ЗИП |
РИЮУ.407911.015 |
1 комп. |
- |
|
Монтажный комплект ЗИП: Ключ Шайба |
1т8.392.009 1т8.940.032 |
1 шт. 8 шт. |
Для исполнения с муфтой |
|
Паспорт |
РИЮУ.407254.005 ПС |
1 экз. | |
|
Руководство по эксплуатации |
РИЮУ.407254.005 РЭ |
1 экз. |
|
Методика поверки |
РИЮУ.407254.005 МИ |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к расходомерам жидких сред УРАН-1РМГОСТ 8.145-75. «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкостей в диапазоне от 3 10-6 до 10 м3/с»;
РИЮУ.407254.005 ТУ. «Расходомеры жидких сред УРАН-1РМ. Технические условия».
ИзготовительОбщество с ограниченной ответственностью «Теплоприбор» (ООО «Теплоприбор»)
ИНН 6230109243
Адрес: 390011, Рязанская обл., г.Рязань, ш.Куйбышевское, д.14А, лит.А2, корп.4, пом.Н4
Тел.: (4912) 77-94-49
Факс: (4912) 77-94-49 доб. 5010
E-mail: teplopr@teplopribor.ru
Испытательный центрЗакрытое акционерное общество Консалтинго - инжиниринговое предприятие «Метрологический центр энергоресурсов»
(ЗАО КИП «МЦЭ»)
ИНН 7733776245
Адрес: 125424, г. Москва, Волоколамское шоссе, 88, стр. 8
Тел: (495) 491 78 12, (495) 491 86 55
Е-mail: sittek@mail. ru, kip-mce@nm.ru
Уникальный номер в реестре аккредитованных лиц № RA.RU 311313.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
11 октября 2022 г. j\b 2545_______
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 6 июня 2022 г. № 1360 «О внесении изменений в сведения об утверященных типах средств измерений»
В связи с технической ошибкой приказываю:
-
1. Внести изменения в пункт 1 приложения к приказу от 6 июня 2022 г. № 1360 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа, изложив его в прилагаемой редакции.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р .Лазаренко
г \
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 029D109BOOOBAE27A64C995DDB060203A9
Кому выдан: Лазаренко Евгений Русланович
Действителен; с 27.12.2021 до 27.12.2022
\__________—_________/
