Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «6» сентября 2018 г. № 1871

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии трехфазные многофункциональные СЕ308 Назначение средства измерений

Счетчики электрической энергии трехфазные многофункциональные СЕ308 (далее -счетчики) предназначены для измерения активной и реактивной электрической энергии, параметров силы тока, напряжения, активной и реактивной мощности, частоты сети, угла сдвига фаз, коэффициентов мощности в трехфазных цепях переменного тока, организации многотарифного учета электроэнергии, и контроля качества электроэнергии.

Описание средства измерений

Счетчики предназначены для внутренней или наружной установки в зависимости от исполнения корпуса.

Исполнения счетчиков для внутренней установки, применяются внутри помещений, в местах, имеющих дополнительную защиту от влияния окружающей среды, в жилых и в общественных зданиях, в бытовом и в промышленном секторе.

Исполнения счетчиков для наружной установки, могут использоваться без дополнительной защиты от окружающей среды, и устанавливаются на опору линии электропередачи или на фасаде здания.

Счетчики могут использоваться автономно, или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ).

Принцип действия счетчиков основан на измерении мгновенных значений входных сигналов тока и напряжения аналого-цифровым преобразователем, с последующим вычислением среднеквадратических значений токов и напряжений, активной, реактивной мощности и энергии, углов сдвига фазы, коэффициента мощности и частоты. Алгоритм вычисления реактивной мощности (энергии) - по первой гармонике.

Счетчики имеют в своем составе микроконтроллер, энергонезависимую память данных и встроенные часы реального времени, позволяющие вести учет активной и реактивной электроэнергии нарастающим итогом в прямом или в прямом и обратном направлении по тарифным зонам суток, три датчика тока (шунт или трансформатор тока), испытательное выходное устройство, оптический порт для локального съема показаний и интерфейсы для съема показаний системами автоматизированного учета потребленной электроэнергии, жидкокристаллический индикатор для просмотра измеряемой информации, клавиатуру с одной пломбируемой кнопкой для защиты от несанкционированного перепрограммирования, индикаторы функционирования.

Счетчики могут вести измерения активной электроэнергии в диапазонах сдвига фаз между напряжением и током следующим образом:

ф=от 900 до 00 - 1й квадрант (A1) cos9= от 0 до 1 - (инд.)

ф=от 1800 до 900 - 2й квадрант (A2) cosф= от минус 1 до 0 - (емк.) ф=от 2700 до 1800 - 3й квадрант (A3) cosф= от 0 до минус 1 - (инд.) ф=от 00 до минус 900 - 4й квадрант (A4) cosф= от 1 до 0 - (емк.)

Примечание: A1,A2,A3,A4 - условные наименования активной составляющей вектора полной энергии первого, второго, третьего и четвертого квадрантов соответственно.

В счетчиках предусмотрены два настраиваемых канала учета активной энергии с условными наименованиями:

«А+» - прямое направление, расход, потребление, импорт, | >“от шин”

«А- » - обратное направление, приход, отдача, экспорт, | “к шинам”

В зависимости от настройки, накопление активной энергии выполняется по следующим алгоритмам:

  • 1.  «Двунаправленный учет»

A+=A1+A4

A-=A2+A3

  • 2.  «Однонаправленный учет» (накопление по модулю)

A+=A1+A2+A3+A4

A-=0

Счетчики могут вести измерения реактивной электроэнергии в диапазонах сдвига фаз между напряжением и током следующим образом:

ф=от 00 до 900 - 1й квадрант (R1) sin9= от 0 до 1 - (инд.)

ф=от 900 до 1800 - 2й квадрант (R2) smф= от 1 до 0 - (емк.)

ф=от 1800 до 2700 - 3й квадрант (R3) smф= от 0 до минус 1 - (инд.)

ф=от 2700 до 00 - 4й квадрант (R4) sinф= от минус 1 до 0 - (емк.)

Примечание: R1,R2,R3,R4 - условные наименования реактивной составляющей вектора полной энергии первого, второго, третьего и четвертого квадрантов соответственно.

В счетчиках предусмотрены два настраиваемых канала учета реактивной энергии с условными наименованиями R+ и R-. В зависимости от настройки, накопление реактивной энергии выполняется по следующим алгоритмам:

  • 1. «По направлению Q»

R+=R1+R2

R-=R3+R4

  • 2. «По характеру нагрузки»

R+=R1+R3

R-=R2+R4

  • 3. «По направлению P»

R+=R1+R4

R-=R2+R3

  • 4. «Суммарная по 4м квадрантам»

R+=R1+R2+R3+R4

R-=0

Счетчики ведут измерение и учет времени и даты с возможностью задания автоматического перехода на летнее/зимнее время.

Счетчики ведут измерение и учет потребленной или потребленной и отпущенной активной и реактивной (R+ и R-) электрической энергии суммарно и по тарифам указанным в активных тарифных программах в соответствии с сезонными недельными расписаниями и суточными программами смены тарифных зон (тарифными программами). Сезонное недельное расписание может предусматривать различные суточные тарифные программы для различных дней недели. В счетчике также предусматривается назначение тарифных программ для исключительных (особых) дней, а также, в зависимости от исполнения, назначение тарифов или тарифных программ по заданным событиям.

Счетчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, измерение, индикацию на жидкокристаллическом индикаторе и выдачу по интерфейсам:

  • - количества только потребленной или потребленной и отпущенной активной и реактивной (R+ и R-) электроэнергии нарастающим итогом суммарно и раздельно по тарифам;

  • - количества только потребленной или потребленной и отпущенной активной и реактивной (R+ и R-) электроэнергии нарастающим итогом суммарно по каждой фазе (для исполнений Z);

  • - архивов показаний учитываемых видов энергии, зафиксированных при смене суток, месяцев, лет в соответствии с таблицей 1.

    Таблица 1

    Момент фиксации

    Глубина хранения, индикации и выдачи по интерфейсу

    при смене суток

    не менее 128

    при смене месяцев или расчетных периодов

    не менее 36

    при смене лет (только для исполнений Z)

    не менее 10

    - графиков (профилей) активных и реактивных мощностей (потребления и отпуска), а также для исполнения Z напряжений и частоты усредненных на заданном интервале времени от 1 до 60 минут за период не менее 128 суток (при тридцатиминутном интервале).

- текущего баланса счета потребителя, остаточного количества оплаченной электроэнергии в кВт^ч или в денежных единицах (для исполнений Z);

  • - текущая величина суточного потребления сверх кредита в кВт^ч или в денежных единицах (для исполнений Z);

  • - количества только потребленной или потребленной и отпущенной активной электроэнергии нарастающим итогом суммарно и раздельно по тарифам, количества потребленной и отпущенной реактивной электроэнергии нарастающим итогом, зафиксированных по команде по интерфейсу или по заданным событиям, а также архива этих показаний (не менее 19) (для исполнений Z);

  • - активных мощностей, усредненных на заданном интервале усреднения;

  • - архивов максимальных значений активной потребленной мощности, усредненной на заданном интервале усреднения, зафиксированных за месяц (не менее 13), с датой и временем их достижения;

  • - для исполнения T количества импульсов, учтенных по каждому импульсному входу;

  • - среднеквадратических значений фазных напряжений по каждой фазе;

  • - среднеквадратических значений тока в каждой фазе;

  • - активной мощности суммарно и по каждой фазе;

  • - реактивной мощности суммарно и по каждой фазе;

  • - полной мощности суммарно и по каждой фазе;

  • - для исполнения Z полной мощности суммарно и по каждой фазе;

  • - коэффициента мощности суммарно и по каждой фазе;

  • - частоты измерительной сети;

  • - для исполнения U с учетом пределов допускаемой погрешности при измерении параметров качества электрической энергии в соответствии с классом «S» характеристики процесса измерений ГОСТ 30804.4.30-2013, указанных в таблице 13:

  • - прерывания напряжения;

  • - глубины последнего и не менее 11 предыдущих провалов напряжения;

  • - длительности последнего и не менее 11 предыдущих провалов напряжения;

  • - последнего и не менее 11 предыдущих максимальных значений напряжения при перенапряжении;

  • - длительности последнего и не менее 11 предыдущих перенапряжений;

  • - отрицательное и положительное отклонения напряжения электропитания;

  • - отклонение частоты.

Примечание: измерение показателей качества электроэнергии выполняется с классом характеристик процесса измерений по ГОСТ 30804.4.30-2013 на основе несинхронных с сетью и всемирным координированным временем UTC измерениях среднеквадратических значений напряжения.

  • - оценка соответствия качества электроэнергии нормам в соответствии с ГОСТ 321442013 последнего и не менее 20 предыдущих недельных периодов оценки качества электроэнергии. Перечень показателей для которых выполняется оценка соответствия нормам отмечен знаком «***» в таблице 13.

В качестве основного интервала времени используемого при объединении результатов измерений показателей качества электроэнергии - используется интервал кратный 20 мс времени счетчика, несинхронизированный с периодом основного тона сигнала напряжения.

Дополнительно счетчики обеспечивают индикацию:

  • - действующего тарифа;

  • - даты и времени;

  • - стоимости электроэнергии по тарифам в денежных единицах (для исполнений Z);

  • - допустимой величины кредита, лимита суточного потребления сверх кредита, в кВт^ч или в денежных единицах (для исполнений Z);

  • - OBIS кода отображаемой информации в соответствии с IEC 62056-6-1:2013 (для исполнения Z);

  • - заводского номера;

  • - версии ПО и контрольной суммы метрологически значимой части ПО.

Счетчики в зависимости от исполнения обеспечивают возможность задания следующих параметров:

  • - сетевой адрес (идентификатор) счетчика;

  • - текущего времени и даты;

  • - величины суточной коррекции часов;

  • - разрешения перехода на летнее/зимнее время;

  • - даты, времени перехода на летнее/зимнее время;

  • - суточной тарифной программы;

  • - сезонных недельных расписаний и дат начала сезонов;

  • - дат исключительных (особых) дней;

  • - паролей для доступа по интерфейсу;

  • - скорости обмена по интерфейсу;

  • - лимитов по потреблению энергии (мощности) для срабатывания реле;

  • - количества оплаченной электроэнергии;

  • - стоимости электроэнергии по тарифам в денежных единицах (для исполнений Z);

  • - допустимой величины кредита, лимита суточного потребления сверх кредита, в кВт^ч или в денежных единицах (для исполнений Z);

  • - нижнего и верхнего порогов отклонения напряжений, а также для исполнения Z тока и частоты.

В счетчиках в зависимости от исполнения предусмотрена функция реле управления нагрузкой потребителя (исполнение Q) и (или) реле сигнализации (исполнение S). Для срабатывания реле могут быть выбраны следующие условия:

  • - по превышению лимита энергии или для исполнения Z по расходованию оплаченной электроэнергии, с учетом электроэнергии, допустимой к использованию в кредит;

  • - по превышению лимита мощности;

  • - по уровню напряжения;

  • - по прямому управлению командой через интерфейс;

  • - по другим событиям в зависимости от заданных настроек.

Счетчики обеспечивают фиксацию в журналах с сохранением даты и времени следующих событий: корректировок времени, изменений настроек счетчика, результатов автоматической самодиагностики работы, фактов вскрытий клеммой крышки и корпуса, результатов самодиагностики, отклонений параметров сети и для исполнения Z отклонений показателей качества электроэнергии.

Счетчики исполнения F обеспечивают фиксацию воздействий магнитом.

Счетчики имеют электрические испытательные выходы (телеметрические выходы), гальванически изолированные от входных измерительных цепей.

Счетчики имеют оптические испытательные выходы (индикаторы работы).

Счетчики исполнения T имеют телеметрические входы, гальванически изолированные от входных измерительных цепей.

Счетчики исполнения L имеют подсветку жидкокристаллического индикатора.

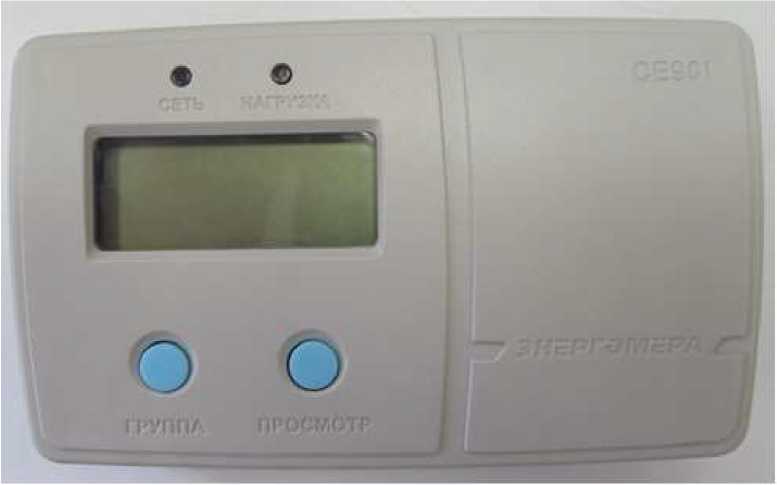

Счетчики исполнения D поставляются с дополнительным индикаторным устройством, осуществляющим обмен информацией со счетчиками по радиоинтерфейсу или PLC.

Счетчики исполнения J имеют вход для подключения внешнего резервного источника питания, для обеспечения съема показаний по интерфейсам при отсутствии напряжений во входных измерительных цепях.

Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт и один из интерфейсов, в зависимости от исполнения счетчика.

Обмен информацией по оптическому порту осуществляется с помощью оптической головки, соответствующей ГОСТ Р МЭК 61107-2001.

Протокол обмена по оптическому порту и интерфейсу, в зависимости от исполнения счетчика соответствует стандарту IEC 62056 (DLMS/COSEM) «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой» или DLP, или ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными», SMP, Modbus.

Обслуживание счетчиков производится с помощью технологического программного обеспечения «Admin Tools».

Структура условного обозначения приведена на рисунке 1.

Фото общего вида счетчиков с указанием схемы пломбировки от несанкционированного доступа приведены на рисунке 2, 3, 4, 5, 6.

СЕ308 ХХ.Х Х Х.ХХ.ХХХ хххх

I-----------Обозначение встроенного модуля связи, при его

наличии, а также обозначение протокола обмена (при необходимости).

Дополнительные функции:

См. таблицу 3*.

Интегрированные интерфейсы связи:

См. таблицу 2*.

Базовый или номинальный (максимальный) ток: ----------------------------0 - 1(1,5) А;

  • 3 - 5(10) А;

  • 5 - 5(60) А;

  • 6 - 5(100) А;

  • 7 - 5(120) А;

9 - 5(80) А.

Номинальное фазное/линейное напряжение:

0 - 3х57,7/100В;

  • 4 - 3х230/400 В.

Класс точности по активной/реактивной энергии:

  • 5 - 0,5S/0,5;

  • 6 - 0,5S/1 - для счетчиков трансформаторного включения или 0,5/1 - для счетчиков непосредственного включения;

7- 1/1;

Тип и номер корпуса:

R32, R33- для установки на рейку;

S31, S32, S34 - для установки в щиток;

S35 - для установки на рейку или в щиток;

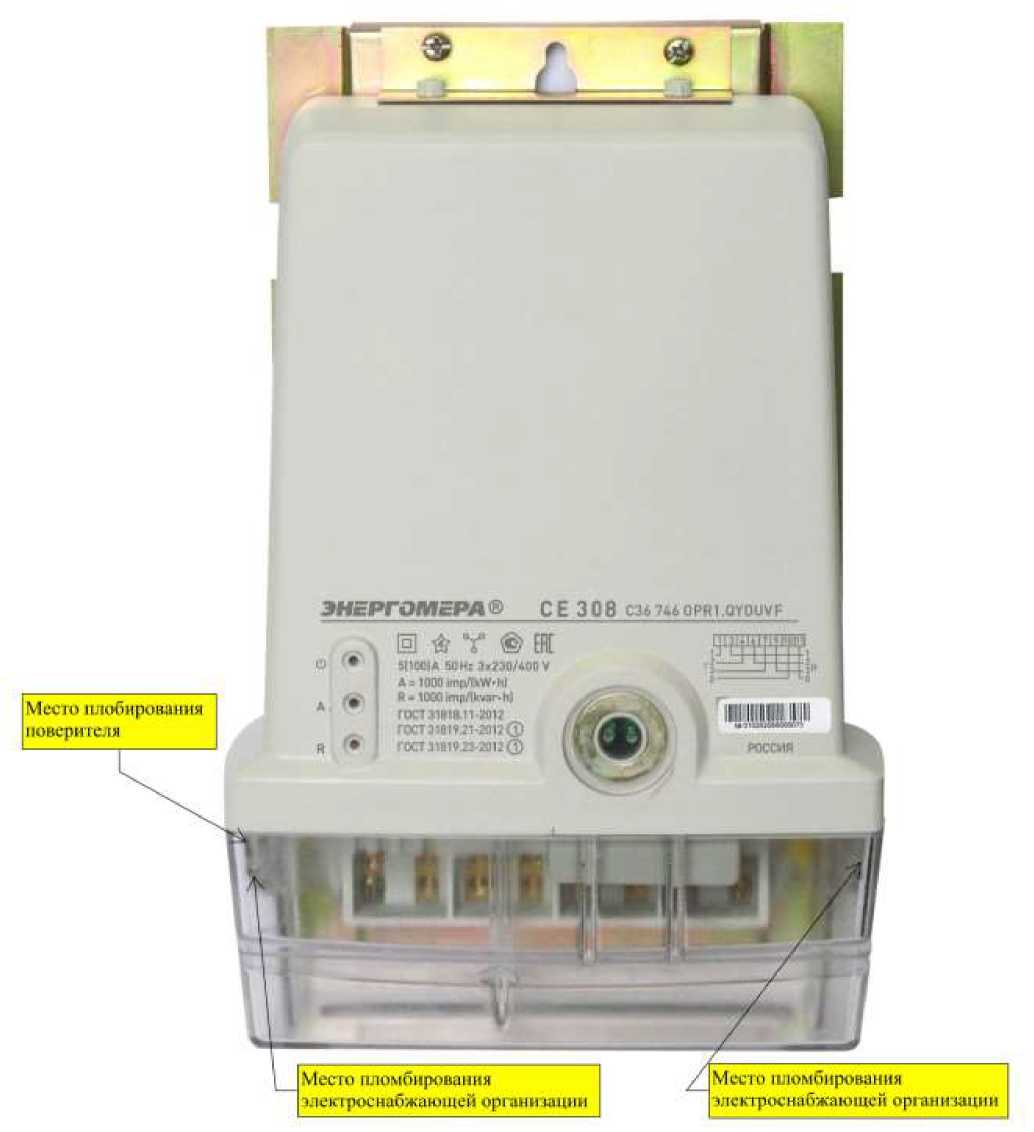

C36 - для наружной установки.

Рисунок 1 - Структура условного обозначения счетчиков

Примечание - * Количество символов определяется наличием дополнительных программно-аппаратных опций в соответствии с таблицей 2 и 3.

Таблица 2*

№ п/п

Обозначение

Интерфейс

1

O

Оптический порт

2

I

Irda (инфракрасный)

3

A

RS485

4

E

RS232

5

M

MBUS

6

P

PLC

7

R1

Радиоинтерфейс со встроенной антенной

8

R2

Радиоинтерфейс с внешней антенной

9

R3

Радиоинтерфейс с возможность переключения на работу с внутренней или внешней антенной

10

G

GSM

11

B

USB

12

C

Картоприемник

13

N

Ethernet

14

W

WiFi

15

K

Клавиатура

Таблица 3*

№ п/п

Обозначение

Дополнительная функция

1

Q

Реле управления нагрузкой потребителя

2

S

Реле сигнализации

3

Y

2 направления учета

4

D

Внешний дисплей

5

U

Параметры качества электрической сети

6

V

Электронные пломбы

7

J

Возможность подключения резервного источника питания

8

L

Подсветка жидкокристаллического индикатора

9

T

Импульсные входы

10

X

С расширенным диапазоном входных измеряемых сигналов

11

F

Датчик магнитного поля

12

N

Внешнее питание интерфейса

13

Z

Расширенный набор контрольных и расчетных показателей

Примечание: * - перечни литер обозначающих исполнения модулей связи и дополнительных функций могут быть расширены производителем. Описание вновь введенных литер приведено в эксплуатационной документации на счетчики и на сайте производителя. Дополнительные литеры могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

Мес io пломбирования

1 л е к трос 11 аб жаю щей орган! Езашш

КАДР ПРСМ iCTJ

Место пломбирования поверителя

д =450 И1ЯД1ГW-H)

R=:4S0 1пузДкvac.hj

3l 230/400 V

50 № snogjA

IliOnuunLJii

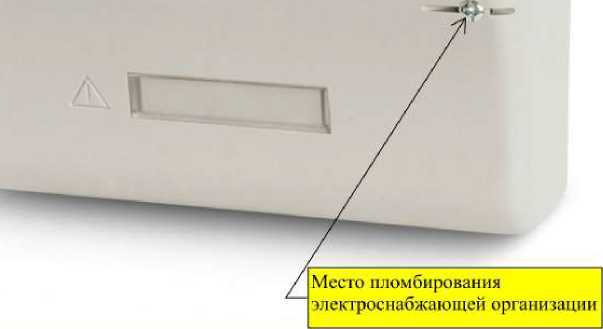

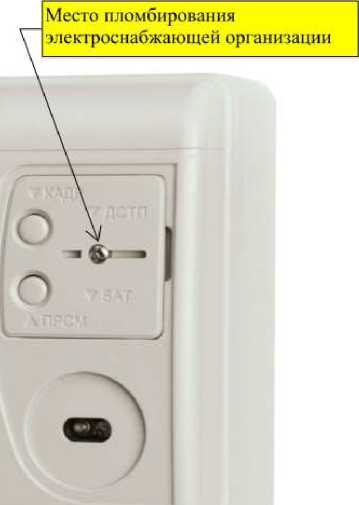

Место пломбирования злек i роснабжаюшей организации

Рисунок 2 - Общий вид счетчика СЕ308 R32

Место пломбирования

эдектрос н а бж а юще и органи чаци 11

Место пломбирования эле ктрос и абж а] о щей ор га 111 ria и i i и

Приказ Росстандарта №1871 от 06.09.2018, https://oei-analitika.ru
Приказ Росстандарта №1871 от 06.09.2018, https://oei-analitika.ru
Приказ Росстандарта №1871 от 06.09.2018, https://oei-analitika.ru
Приказ Росстандарта №1871 от 06.09.2018, https://oei-analitika.ru

Место пломбирования поверителя

Место пломбирования

э л ектрос иабж ающей derail i I запил

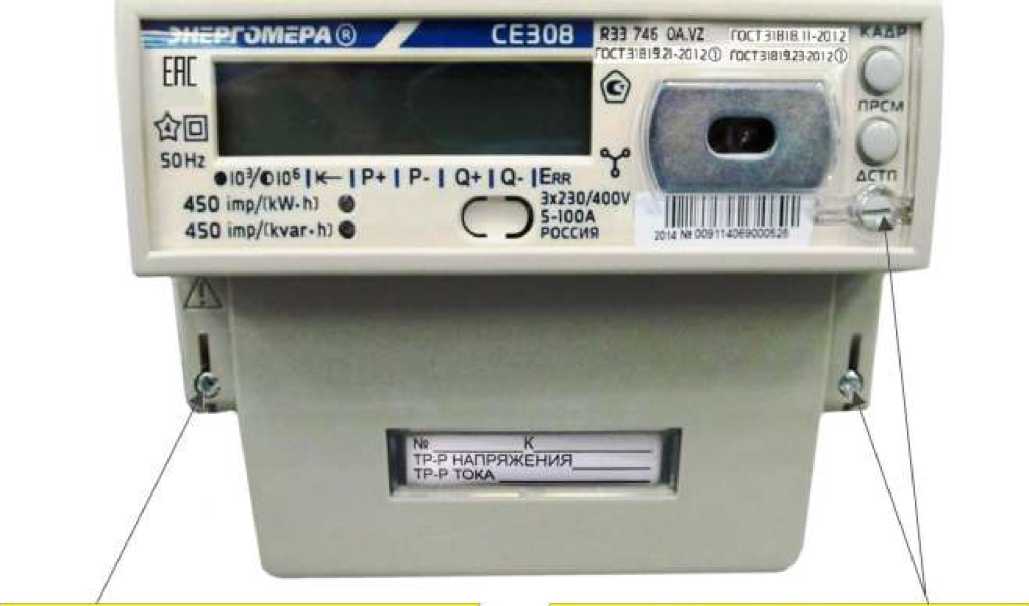

Рисунок 3 - Общий вид счетчика СЕ308 R33*

Приказ Росстандарта №1871 от 06.09.2018, https://oei-analitika.ru

Место пломбирования

электроснабжающей организации

Место пломбирования но не ригеля

5-ИА БОШ 3rJ30/«OV ГиГгНМ-.й

РОССИИ

Э ano imp/NW-h) Э 0QO in»₽Akvaf и]

Место пломбирования

эл е ктрос на бжа ют цей орган изацин

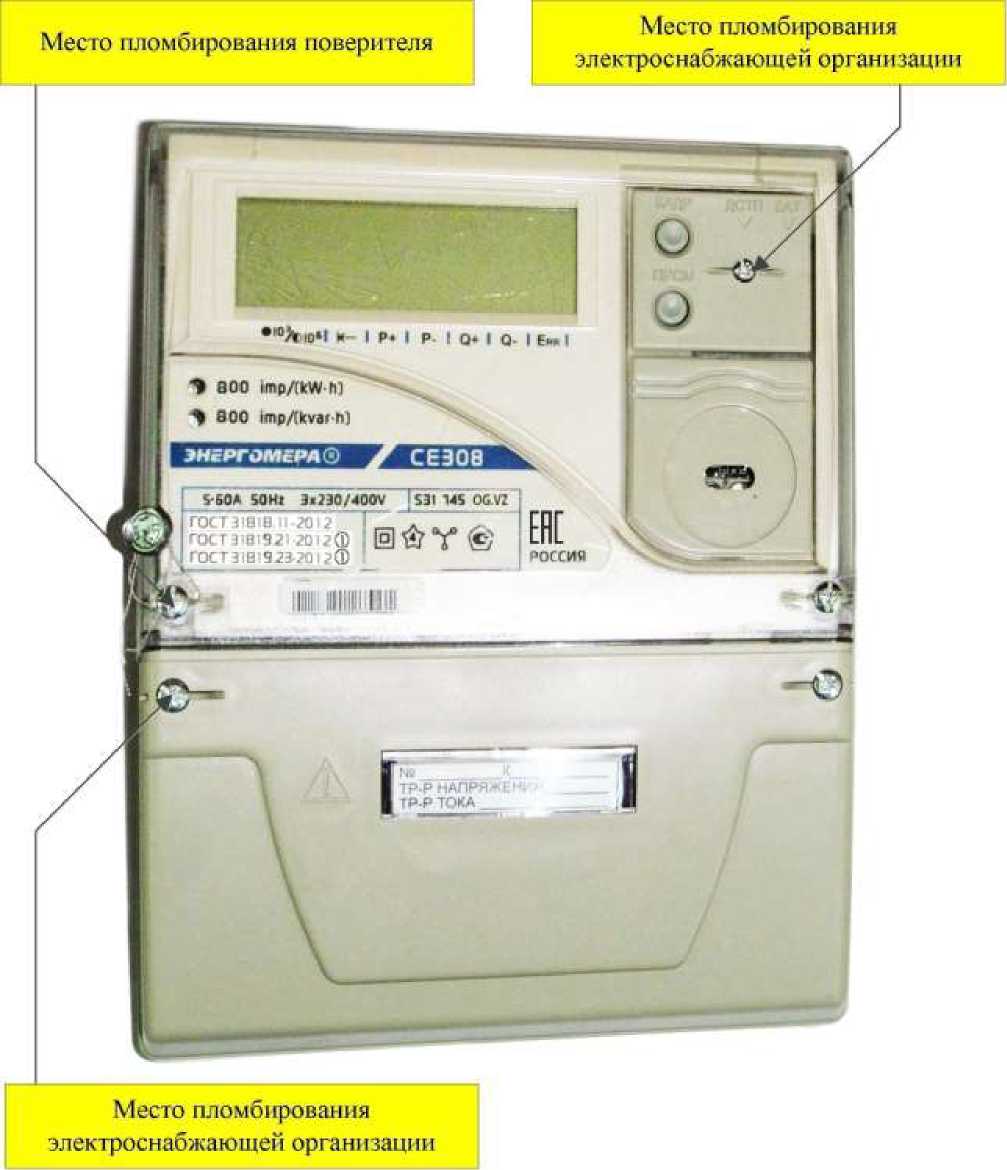

Рисунок 4 - Общий вид счетчика СЕ308 S31*

Место пломбирован 11 я m ек троснабжающей организации

Место i ijium би pop ait i ея позерителя

Приказ Росстандарта №1871 от 06.09.2018, https://oei-analitika.ru

Место пломб|фбванля злектросна15жающей

организации

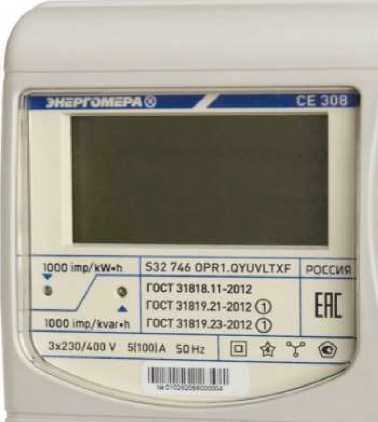

Рисунок 5 - Общий вид счетчика СЕ308 S34*

Приказ Росстандарта №1871 от 06.09.2018, https://oei-analitika.ru

OAPRIW di? iC/fltl'JV 5[ltl(j;A 5D-1 _.

Место пломбиров ан ля поверителя

[|^ ' ~

|ТРГ- НА.ПРЯЖ1 ни= IIТР-Р ТОКА ___

Место пломбирования злектроснабжающей организации

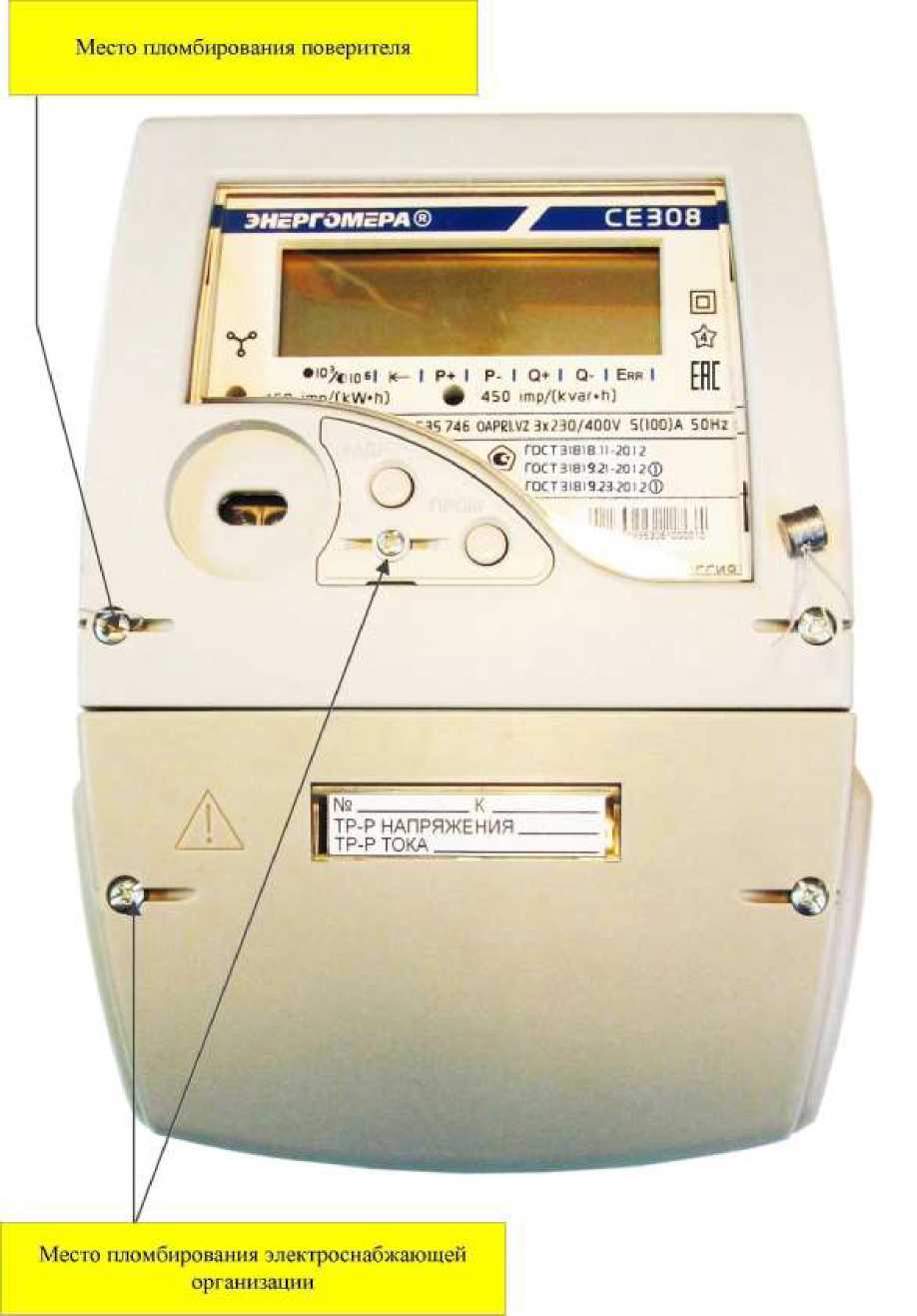

Рисунок 6 - Общий вид счетчика СЕ308 S35*

Примечание: *- Надписи «103», «106», «P+», «P-», «Q+», «Q-», Err являются вспомогательными и предназначены для облегчения понимания маркеров состояния возникающих на индикаторе. Допускается отсутствие вспомогательных надписей.

Приказ Росстандарта №1871 от 06.09.2018, https://oei-analitika.ru

ЭНсРГОЛТсРА СЕ 308 Citоррцлсиж

L°_ ■&' Т © [R[ брм-JA 5t?H.’ arjjp/iap w A □ IODO IfflfrftaW’hi ft - lK<i sHipZlkvanIt ■ run

ГКТ J'.bIV.n-MllO

Mix то пломбирования члсктросни^жЕ! ниш: и opi ан изаш i и

, ----------------

i _ Место пломбирования тлен i роснай'жаиипеи opi:ти uihiili

Mix Hl ИЛобИрОЕШННЯ лодернтеля

Рисунок 7 - Общий вид счетчика СЕ308 C36

Место пломбирования поверителя

Приказ Росстандарта №1871 от 06.09.2018, https://oei-analitika.ru
Приказ Росстандарта №1871 от 06.09.2018, https://oei-analitika.ru
Приказ Росстандарта №1871 от 06.09.2018, https://oei-analitika.ru
Приказ Росстандарта №1871 от 06.09.2018, https://oei-analitika.ru
Приказ Росстандарта №1871 от 06.09.2018, https://oei-analitika.ru
Приказ Росстандарта №1871 от 06.09.2018, https://oei-analitika.ru

Место пломбирования электроснабжающей организации

Приказ Росстандарта №1871 от 06.09.2018, https://oei-analitika.ru

Рисунок 8 - Общий вид счетчика СЕ308 S32

Приказ Росстандарта №1871 от 06.09.2018, https://oei-analitika.ru

Рисунок 9 - Общий вид устройства считывания счетчиков CE901

Программное обеспечение

Идентификационные данные программного обеспечения (в дальнейшем ПО) счетчиков электрической энергии трехфазных многофункциональных СЕ308, указаны в таблице 4.

Таблица 4

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификаци

онный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

3080 1.hex

3080

l

37Al886C

CRC32

3081 l.hex

308l

l

76Dl837B

CRC32

3082 l.hex

3082

l

l42AA7D5

CRC32

3083 l.hex

3083

l

F57A354D

CRC32

3084 l.hex

3084

l

6A3lE694

CRC32

3085 l.hex

3085

l

23D7AC72

CRC32

По своей структуре ПО счетчика разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Установлен «Средний» уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014.

Метрологические и технические характеристики

Основные метрологические и технические характеристики счетчика указаны в таблицах 5 - 16.

Таблица 5 - метрологические характеристики

Наименование параметра

Значение

Класс точности по активной энергии: по ГОСТ 31819.22-2012

по ГОСТ 31819.21-2012

0,5S, 0,5*

1

Класс точности по реактивной энергии: по ГОСТ 31819.23-2012

0,5**, 1

Диапазон входных сигналов:

  • - сила тока, А

  • - напряжение, В

  • - коэффициент активной мощности

  • - коэффициент реактивной мощности

от 0Жн до /макс от 0,021н до Iмакс, от 0,051б до 1макс от 0,6до1,9 ином - для исполнения X, XZ;

от 0,6 (0,75)*** до 1,15 ином - для о стальных исполнений;

от 0,8(емк) до 1,0 до 0,5(инд) от 0,25(емк) до 1,0 до 0,25(инд)

Номинальный или базовый ток, А

1, 5 - трансформаторного включения

5 - непосредственного включения

Максимальный ток, А

1.5, 10 - трансформаторного включения

60, 80, 100 или 120 - непосредственного

включения

Номинальное фазное/линейное напряжение, В

3x57,7/100 или 3x230/400

Частота измерительной сети, Гц

от 47,5 до 52,5 или от 57,5 до 62,5

Диапазон рабочих температур окружающего воздуха, °С

от -40 до +70

Диапазон значений постоянной   счетчика,

имп./(кВ'тч) (имп./(квар^ч))

от 350 до 8000

Стартовый ток (чувствительность)

см. таблицу 12

Пределы основной абсолютной погрешности часов, с/сутки

±0,5

Дополнительная погрешность хода часов при нормальной температуре и при отключенном питании, не более, с/сутки

±0,5 для исполнений с Z ±1 с/сутки для исполнений без Z

Пределы дополнительной температурной погрешности часов, не более, с/(°Ссутки)

± 0,15 в диапазоне от -10 до +45 °С ±0,2 с/(°Ссутки) в диапазоне от -40 до -10 °С и от +45 до +70 °С

Примечание:

* - класс точности 0,5 по активной энергии для счетчиков СЕ308 определяется исходя из номенклатуры метрологических характеристик, указанных в ГОСТ 31819.22-2012. В виду отсутствия в указанном стандарте класса точности 0,5, пределы погрешностей при измерении активной энергии для данного типа счетчиков не превышают значений аналогичных погрешностей для счетчиков класса точности 0,5S по ГОСТ 31819.22-2012, но с нижним значением диапазона измерения 5% 1б.

** - класс точности 0,5 по реактивной энергии для счетчиков СЕ308 определяется исходя из номенклатуры метрологических характеристик, указанных в таблицах 7 и 7а.

*** - для исполнений с номинальным напряжением 57,7 В).

Таблица 6 - технические характеристики

Наименование параметра

Значение

Полная мощность, потребляемая каждой цепью тока, не более, (1В-А):

для исполнений с Q;

для остальных исполнений;

0,3 при базовом токе

0,05 при номинальном (базовом) токе

Полная (активная) мощность (без учета потребления модулей связи), потребляемая каждой цепью напряжения, не более

9 (ВА) (0,8 Вт) при номинальном значении напряжения

Активная мощность потребления модулей связи, не более, Вт

3 при номинальном значении напряжения

Количество десятичных знаков индикатора, не менее

8

Длительность хранения информации при отключении питания, не менее, лет

30

Длительность учета времени и календаря при отключенном питании, не менее, лет

5 -для корпусов S31, S34 и S35 10 - для корпусов S32, C36

16 - для остальных исполнений

Срок службы элемента питания, не менее, лет

5 -для корпусов S31, S34 и S35 10 - для корпусов S32, C36

16 - для остальных исполнений

Число тарифов, не менее

8 для исполнения Z

4 для остальных исполнений

Число временных зон тарифной программы в сутках

от 1 до 12

Глубина хранения графиков (профилей), значений, не менее

6144 (при интервале усреднения 30 мин.

- 128 суток)

Количество графиков (профилей), не менее

6 - для исполнения Z

2- для остальных исполнений

Интервалы усреднения значений графиков (профилей), мин

от 1 до 60

Допустимое коммутируемое напряжение на контактах реле сигнализации (исполнения S), не менее, В

265

Допустимое значение коммутируемого тока на контактах реле сигнализации (исполнения S), не менее, А

1

Количество электрических испытательных выходов с параметрами по ГОСТ 31819.21-2012 (телеметрических выходов)

до 2

Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012

2

Количество электрических импульсных входов (для исполнения T), каждый из которых предназначен для счета нарастающим итогом количества импульсов, поступающих от внешних устройств с электрическими испытательными выходами по ГОСТ 31819.21-2012 (ГОСТ 31819.22-2012), не менее

2

Скорость обмена по интерфейсам, бит/с

от 300 до 115200 (в зависимости от используемого канала связи)

Скорость обмена через оптический порт, бит/с

от 300 до 9600

Продолжение таблицы 6

Наименование параметра

Значение

Масса счетчика, не более, кг

1,0 (для CE308 R32, R33)

2,0 (для CE308 C36, S32) 3,0 (для CE308 S31, S34, S35)

Габаритные размеры, не более, мм (длина; ширина; высота)

170; 143; 52 для СЕ308 R32 152; 143; 73 для СЕ308 R33 215; 175; 72 для СЕ308 S31 280; 175; 85 для СЕ308 S34 235; 172,3; 85 для СЕ308 S35 280; 190; 86 (для исполнения C36) 277,5; 173; 89 (для исполнения S32)

Средняя наработка на отказ, не менее, ч

220 000

Средний срок службы до первого капитального ремонта счетчиков, не менее, лет

30

Пределы допускаемых значений основной относительной погрешности при измерении активной энергии и активной мощности Sp, в процентах, при трехфазном, симметричном напряжении и трехфазном, симметричном токе, не должны превышать значений, указанных в таблице 7.

Таблица 7

Значение тока для счетчиков

Olis ф

Пределы допускаемой основной погрешности при измерении активной энергии и мощности, %, для счетчиков класса точности

с непосредственным включением

включаемых через трансформатор

0,5S; 0,5

1

0,05 1б < I < 0,10 1б

0,01   < I < 0,05 /н

1,0

± 1,0

0,10 1б < I < 1макс

0,05 Л < I < ^акс

± 0,5

0,10 I6 < I < 0,20 1б

0,02 /н < I < 0,10 Л

0,5 (инд)

± 1,0

0,8 (емк)

0,20 1б < I < 1макс

0,10 /H < I < ^акс

0,5 (инд)

± 0,6

0,8 (емк)

0,05 I6 < I < 0,10 !б

0,02 Л < I < 0,05 Л

1,0

± 1,5

0,10 I6 < I < ^акс

0,05 /H < I < ^акс

± 1,0

0,10 I6 < I < 0,20 I6

0,05 Л < I < 0,10 Л

0,5 (инд)

± 1,5

0,8 (емк)

0,20 I6 < I < ^акс

0,10 Л < I < ^акс

0,5 (инд)

± 1,0

0,8 (емк)

Пределы допускаемых значений основной относительной погрешности при измерении реактивной энергии и реактивной мощности Sq, в процентах, при трехфазном симметричном напряжении и трехфазном симметричном токе не должны превышать значений, указанных в таблице 8.

Таблица 8

Значение тока для счетчиков

sin ф (при индуктивной и емкостной нагрузке)

Пределы допускаемой основной погрешности при измерении реактивной энергии и мощности, %, для счетчиков класса точности

с непосредственным включением

включаемых через трансформатор

0,5

1

0,01 Л < I < 0,05 Л

1,0

± 1,0

0,05 /н < I < ^акс

± 0,5

0,02 Л < I < 0,10 Л

0,5

± 1,0

0,10 /н < I < ^акс

± 0,6

0,10 Л < I < ^акс

0,25

± 1,0

0,05 1б < I < 0,10 1б

0,02 /н < I < 0,05 /н

1,0

± 1,5

0,10 1б < I < 1макс

0,05 Л < I < ^акс

± 1,0

0,10 1б < I < 0,201б

0,05 /н < I < 0,10 Л

0,5

± 1,5

0,20 1б < I < 1макс

0,10 /н < I < ^акс

± 1,0

0,20 /б < I < ^акс

0,10 Л < I < ^акс

0,25

± 1,5

Пределы допускаемых значений дополнительной погрешности при измерении реактивной энергии и реактивной мощности Ag, в процентах, в условиях влияющих величин не должны превышать значений, указанных в таблице 9.

Таблица 9

Влияющая величина

Значение тока при симметричной нагрузке

Коэффициент мощ

ности

Средний температурный коэффициент, %/К

Изменение температуры окружающего воздуха

0,051 ном—1—1макс

1,0

0,03

0,Ином—1—1макс

0,5 (при индуктивной нагрузке)

0,05

Пределы дополнительной погрешности, %

Постоянная магнитная индукция внешнего происхождения

1ном

1,0

2,0

Магнитная индукция внешнего происхождения

0,5 мТл

1,0

Радиочастотные электромагнитные поля

2,0

Кондуктивные помехи наводимые радиочастотными полями

Наносекундные импульсные помехи

Устойчивость к колебательным затухающим помехам

Пределы допускаемых значений основной относительной погрешности при измерении полной мощности Ss, в процентах, при трехфазном симметричном напряжении и трехфазном симметричном токе не должны превышать значений, указанных в таблице 10.

Таблица 10

Значение тока для счетчиков

sin ф (при индуктивной и емкостной нагрузке)

Пределы допускаемой основной погрешности при измерении полной мощности, %, для счетчиков класса точности

с непосредственным включением

включаемых через трансформатор

0,5

1

0,01 !н < I < 0,05 !н

1,0

± 1,0

0,05 !н < I < ^акс

± 0,5

0,02 Л < I < 0,10 Л

0,5

± 1,0

0,10 /н < I < ^акс

± 0,6

0,10 /н < I < ^акс

0,25

± 1,0

0,05 1б < I < 0,10 1б

0,02 /н < I < 0,05 /н

1,0

± 1,5

0,10 1б < I < 1макс

0,05 !н < I < ^акс

± 1,0

0,10 1б < I < 0,20 1б

0,05 Л < I < 0,10 Л

0,5

± 1,5

0,20 1б < I < 1макс

0,10 Л < I < ^акс

± 1,0

0,20 /б < I < ^акс

0,10 Л < I < ^акс

0,25

± 1,5

Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений силы тока SI, в процентах не должны превышать значений, указанных в таблице 11.

Таблица 11

Значение тока для счетчиков

Пределы допускаемой основной погрешности при измерении тока SI, %, для счетчиков кл.т. по активной/реактивной

с непосредственным включением

включаемых через трансформатор

0,5S/0,5; 0,5S/1; 0,5/1

1/1

0,05 -Аэ I — Л|акс

0,05 /ном I Л|акс

± 1,0

± 2,0

Пределы допускаемой дополнительной погрешности при измерении среднеквадратических значений силы тока и мощности вызванной воздействием магнитной индукции внешнего происхождения 0,5 мТл не должны превышать величины, рассчитанной по формуле:

0,15+ 0,В(/ивм.//ном.)'

Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений напряжений SU, в процентах не должны превышать значений, указанных в таблице 12.

Таблица 12

Значение напряжения

Пределы допускаемой основной погрешности при измерении напряжения SU, %, для счетчиков класса точности

0,5S/0,5; 0,5S/1; 0,5/1

1/1

0,6 ином U 1,9 ином — для исполнения X

от 0,6 (0,75) до 1,15) ином -для остальных исполнений

± 0,5

*

Примечание: - для исполнений с номинальным напряжением 57,7 В

Пределы допускаемых значений основной абсолютной погрешности при измерении углов сдвига фазы между основными гармониками напряжений и токов не должны превышать

± 1° в диапазоне от минус 180° до 180° для счётчиков всех классов точности при величине тока от 0,05Тном до 1макс или от 0,051б до 1макс и в диапазоне напряжений указанном в таблице 5.

Пределы допускаемой дополнительной погрешности при измерении углов сдвига фазы между основными гармониками напряжений и токов вызванной воздействием четных и нечетных гармоник и субгармоник в цепях тока и напряжения согласно п. 8.2.2 ГОСТ 31819.21-2012 и субгармоник в цепях тока согласно п. 8.2.2 ГОСТ 31819.22-2012 не должны превышать ±30°.

Пределы допускаемых значений абсолютной погрешности при измерении частоты напряжения сети не должны превышать ± 0,01 Гц (для исполнения Z) или ± 0,1 Гц (для исполнения без Z) в диапазоне от 47,5 до 52,5 Гц или от 57,5 до 62,5 Гц для счётчиков всех классов точности.

Средний температурный коэффициент при измерении активной энергии, активной мощности, реактивной энергии, реактивной мощности не должен превышать пределов, установленных в таблице 13, при измерении напряжений, токов не должен превышать пределов, установленных в таблице 14.

Таблица 13.

Значение тока для счетчиков

сч« ф, sin ф

Средний температурный коэффициент при измерении активной и реактивной энергии и мощности, %/К, для счетчиков класса точности

с непосредственным включением

включаемых через трансформатор

0,5S/0,5; 0,5S/1

0,5/1

1/1

0,051б < I < 1макс

0,051ном < 1 < 1макс

1,0

± 0,03

± 0,05

0,101б < I < 1макс

0,101ном < I < 1макс

0,5 (инд, емк.*)

± 0,05

± 0,07

*- При измерении реактивной энергии, мощности.

Таблица 14

Значение тока для счетчиков

Средний температурный коэффициент при измерении токов, %/К, для счетчиков класса точности

с непосредственным включением

включаемых через трансформатор

0,5S/0,5; 0,5S/1; 0,5/1

1/1

0,051б < I < 1макс

0,05Тном < I < Л|акс

± 0,03

± 0,05

Значение напряжения

Средний температурный коэффициент при измерении напряжений, %/К, для счетчиков класса точности

0,5S/0,5; 0,5S/1; 0,5/1

1/1

0,6 ином < U < 1,9 ином - для исполнения X (0,6 (0,75) ...1,15) ином - для остальных исполнений

± 0,03

± 0,05

Примечание: *- для исполнений с номинальным напряжением 57,7 В.

Стартовый ток (чувствительность). Счетчики должны начать и продолжать регистрировать показания при симметричных значениях тока, указанных в таблице 15 для активной и реактивной энергии при коэффициенте мощности равном 1.

Таблица 15

Включение счетчика

Класс точности счетчика по активной/реактивной энергии

0,5S/0,5

0,5S/1, 0,5/1

1/1

непосредственное

0,002 1б

0,002 1б

через трансформаторы тока

0,001 1ном

0,001 1ном

0,002 1ном

Пределы допускаемой погрешности при измерении показателей качества электроэнергии указаны в таблице 16.

Таблица 16

Наименование параметра

Диапазон измерений (показаний)

Пределы допускаемых основных погрешностей измерений

Отрицательное отклонение напряжения электропитания 5U(-), % ***

от 0 до 25 - для исполнений 57,7В от 0до 40 - для остальных исполнений

±0,5*

Положительное отклонение напряжения электропитания 5U(+), % ***

от 0 до 90 - для исполнений X, XZ от 0 до 15 - для остальных исполнений

±0,5*

Глубина провала напряжения, %

от 0 до 25 - для исполнений 57,7В от 0 до 40 - для остальных исполнений

±0,5*

Длительность прерывания напряжения, с

от 1 до 3А09

±2****

Максимальное значение напряжения при перенапряжении, В

от 0 до 437 - для исполнений X, XZ от 0 до 264 - для остальных исполнений

±0,5% ином *

Длительность перенапряжения Atn, с

от до 60

± 2****

Длительность провала напряжения Ata, с

от 2 до 60

± 2****

Отклонение частоты Af, Гц***

от -2,5 до +2,5

±0,01** (для исполнения Z)

±0,1(для других исполнений)

Примечание:

*- пределы допускаемых основных погрешностей при измерении параметров качества электроэнергии, нормированы исходя из пределов допускаемой основной погрешности при измерении напряжения указанных в таблице 12;

**- пределы допускаемой основной погрешности при измерении отклонения частоты, нормированы исходя из пределов допускаемых значений абсолютной погрешности при измерении частоты напряжения сети;

*** - параметры, для которых выполняется оценка соответствия нормам по ГОСТ 32144-2013; **** - пределы допускаемых основных погрешностей при измерении параметров качества электроэнергии, нормированы исходя из пределов допускаемой погрешности хода часов.

Знак утверждения типа

Знак утверждения типа наносят на панель счетчиков офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность счетчика приведена в таблице 17.

Таблица 17

Наименование

Обозначение

Количество

Счетчик электрической энергии однофазный многофункциональный СЕ208 (одно из исполнений)

1

индикаторное устройство СЕ901 (для исполнений D)

-

1

Руководство по эксплуатации

САНТ.411152.107 РЭ

1

Формуляр

САНТ.411152.107 ФО

1

Методика поверки и (поставляется по требованию потребителя)

САНТ.411152.107 Д1

с изменением № 2

1

Поверка

осуществляется по документу САНТ.411152.107 Д1 с изменением № 2 «Счетчики электрической энергии трехфазные многофункциональные СЕ308. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.06.2018 г.

В перечень основного поверочного оборудования входят:

  • - установка для поверки счетчиков электрической энергии СУ201-3-0,05-К-Х-Х-Х-Х-1 с эталонным ваттметром-счетчиком СЕ603КС-0,05-120, укомплектованная трансформаторами тока гальванической развязки ТТГР 100/100 (регистрационный №37901-14);

  • - секундомер электронный Интеграл С-01 (регистрационный № 44154-10).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на винт, расположенный на лицевой панели корпуса счетчика, давлением пломбира на стальную или пластиковую пломбу, а также в формуляр счетчика в виде оттиска и/или в свидетельство.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии трехфазным многофункциональным СЕ308

ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S».

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения».

ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии».

ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными».

ТУ 4228-104-78189955-2014 «Счетчики электрической энергии трехфазные многофункциональные СЕ308. Технические условия».

Изготовитель

Акционерное общество «Электротехнические заводы «Энергомера» (АО «Энергомера») ИНН 2635133470

Адрес: 355029, г. Ставрополь, ул. Ленина, 415

Телефон: 8 (8652) 35-75-27 центр консультации потребителей, 35-67-45 канцелярия Телефон/факс: 8 (8652) 56-66-90 центр консультации потребителей, 56-44-17 канцелярия E-mail: concern@energomera.ru

Web-сайт: www.energomera.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: 8 (495) 437-55-77

Факс: 8 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.




Приказ Росстандарта №1871 от 06.09.2018, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

6 сентября 2018 г.

1871

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 57478/2«Счетчики электрической энергии трехфазные многофункциональные СЕ308» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «Энергомера» от 19 июня 2018 г. № 2787 и № 2788 приказываю:

  • 1. Внести изменения в описание типа на счетчики электрической энергии трехфазные многофункциональные СЕ308, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 59520-14, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Установить методику поверки по документу САНТ.411152.107 Д1

с изменением №  2 «Счетчики электрической энергии трехфазные

многофункциональные СЕ308. Методика поверки» и распространить действие документа на счетчики, находящиеся в эксплуатации.

  • 3. Переоформить свидетельство об утверждении типа № 57478/2 «Счетчики электрической энергии трехфазные многофункциональные СЕ308», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 59520-14, в связи с внесением изменений в методику поверки.

  • 4.  Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

    А.В. Кулешов

Заместитель Руководителя

г

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036ECAA311E780DAE0071B52758FA2 Кому выдан: Кулешов Алексей Владимирович Действителен: с 16.11.2017 до 16.11.2018




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
