УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» июня 2025 г. № 1278

Регистрационный № 92332-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа ультразвуковые МИРТЕК-52-РУ

Счетчики газа ультразвуковые МИРТЕК-52-РУ (далее - счетчик) предназначены для измерений объема газа, приведенного к температуре плюс 20 °С, и вычисления объема газа, приведенного к стандартным условиям.

Принцип действия счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода. На основе измеренного объема газа при рабочих условиях, измеренной температуры с помощью встроенного термопреобразователя, и с учетом подстановочных значений давления и коэффициента сжимаемости электронный блок рассчитывает объем, приведенный к стандартным условиям, и выводит его на показывающее устройство с нарастающим итогом.

Счетчик состоит из измерительного механизма, помещенного в герметичный штампованный металлический корпус и электронного отсчетного устройства, расположенного на корпусе.

Электронное отсчетное устройство расположено на передней части металлического корпуса и включает в себя:

• - жидкокристаллический индикатор;

• - разъемы для подсоединения проводных интерфейсов и импульсного выхода;

• - электронная плата с микроконтроллером;

• - два источника питания (один из них сменный).

Электронное отсчетное устройство обеспечивает передачу информации о накопленном объеме и состоянии на верхний уровень через модуль связи, управление запорным клапаном, ведение архивов, журналов событий, неисправностей, вмешательств.

Архивы и журналы хранятся в энергонезависимой памяти и доступны для считывания через интерфейс удаленного доступа.

Структура условного обозначения исполнений счетчиков:

МИРТЕК-52-РУ [1]-[2]-[3]-[4]-[5][6][7][8][9]-[10]-[11], где:

• [1] - тип корпуса:

F11;

• [2] - типоразмер счетчика:

G4,0;

G6,0;

• [3] - тип электронного преобразователя:

U - ультразвуковой;

• [4] - направление потока газа:

ЛП - слева направо;

ПЛ - справа налево;

• [5] - наличие запорного клапана:

«-» отсутствует;

K - с функцией управления запорным клапаном;

• [6] - наличие детектора внешнего магнитного поля:

«-» отсутствует;

H - с детектором воздействия внешнего магнитного поля;

• [7] - исполнение корпуса:

«-» неразборное исполнение со встроенной антенной;

C - неразборное исполнение с внешней антенной;

Е - неразборное исполнение со встроенной антенной с возможностью подключения внешней антенны;

• [8] - функция гибкой тарификации:

«-» отсутствует;

F - гибкая тарификация;

• [9] - дискретные входы:

«-» отсутствуют;

B - вход для подключения проводного датчика CO и CH;

С - вход для подключения проводного и беспроводного датчика CO и CH;

D - вход для подключения проводного датчика открытия двери;

• [10] - интерфейс связи 1:

RS232 - интерфейс RS-232;

RS485 - интерфейс RS-485;

RF433/n - радиоинтерфейс 433 МГц;

RF868/n - радиоинтерфейс 868 МГц;

RF2400/n - радиоинтерфейс 2400 МГц;

G/n - радиоинтерфейс GSM/GPRS;

RFLT/n - радиоинтерфейс LTE;

RFNB/n - радиоинтерфейс NB-IoT;

RFU/n - радиоинтерфейс универсальный GPRS/NB-IoT;

RFWF/n - радиоинтерфейс WiFi,

где n - номер модификации модуля интерфейса, для модификации 1 допускается не указывать; при отсутствии символа интерфейс отсутствует;

• [11] - интерфейс связи 2:

типы интерфейсов связи соответствуют интерфейсу связи 1;

при отсутствии символа интерфейс отсутствует.

Перечни номеров, обозначающих модификации поддерживаемых модулей интерфейсов и дополнительных функций, могут быть расширены производителем. Описание модификаций поддерживаемых модулей интерфейсов и дополнительных функций приведено в эксплуатационной документации и на сайте производителя. Дополнительные номера поддерживаемых модификаций модулей интерфейсов и дополнительных функций могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

Заводской номер в виде цифрового кода наносится на лицевую панель электронного отсчетного устройства слева от штрихкода методом лазерной гравировки.

Общий вид счетчиков, место нанесения заводского номера, место нанесения знака утверждения типа представлены на рисунке 1.

Рисунок 1 - Общий вид счетчиков

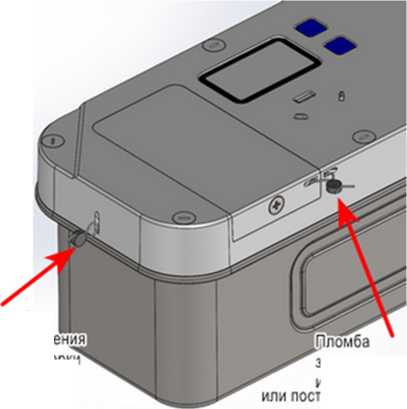

Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на свинцовую (пластмассовую) пломбу, закрепленную с помощью проволоки или пластмассовой разрушаемой клипсы. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, пломбы изготовителя или поставщика газа и знака утверждения типа представлены на рисунке 2.

завода-изготовителя тавщика газа

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, пломбы изготовителя или поставщика газа и знака утверждения типа

Пломба 1 для нанес знака поверки

Место нанесения знака утверждения типг

Пломба 2 для нанесения знака поверки           |

Счетчики содержат

и энергонезависимую память для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений.

Защита данных осуществляется с помощью цифровой подписи данных учета. ПО отслеживает целостность данных в хранилище и, при обнаружении повреждения или вмешательства, формирует тревогу «Нарушена целостность данных». Данные в хранилище, которые записываются после тревоги, маркируются как недостоверные.

Метрологические характеристики счетчиков нормированы с учетом влияния ПО. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на лицевую панель счетчиков методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации методом печати.

Таблица 4 - Комплектность средства измерений

приведены в пункте 1.7 «Устройство и работа» руководства по эксплуатации.

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.7.1);

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

МИРТ.407252.002ТУ Счетчики газа ультразвуковые МИРТЕК-52-РУ. условия.

Общество с ограниченной ответственностью ««МИРТЕК - Системы (ООО «МИРТЕК - Системы учета газа»)

ИНН 2635254001

Юридический адрес: 355037, Ставропольский край, г.о. город г. Ставрополь, ул. Доваторцев, д. 33А

Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК») ИНН 6154125635

Адрес: 347927, Ростовская обл., г. Таганрог, Поляковское ш., д. 15-к Тел./факс: 8(8634)34-33-33

E-mail: info@mirtekgroup.ru

Web-сайт: mirtekgroup.com

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

E-mail: office@ooostp.ru

Web-сайт: http://www.ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.
