УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» сентября 2024 г. № 2205

Таблица 1 - Состав СИКН

В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов. Кроме того, в состав блока измерений показателей качества нефти входит ультразвуковой расходомер.

Система обеспечивает выполнение следующих основных функций:

• - автоматическое измерение массы брутто нефти прямым методом динамических измерений в рабочем диапазоне расхода;

• - измерение давления и температуры нефти в автоматическом режиме, а также с помощью показывающих средств измерений;

• - автоматическое измерение объемной доли воды;

• - автоматическое измерение плотности нефти;

• - автоматизированное вычисление массы нетто нефти;

• - проведение контроля метрологических характеристик рабочего СРМ с применением контрольного-резервного СРМ;

  согласно ГОСТ 2517 «ГСИ. Нефть

• - автоматический и ручной отбор проб нефтепродукты. Методы отбора проб»;

  измеряемой среды, их индикацию

  параметров сигнализацию нарушений установленных границ;

  - защита информации от несанкционированного доступа программными средствами.

  Пломбирование средств измерений, находящихся в составе СИКН осуществляется согласно требований их описаний типа, методик поверки или МИ 3002-2006. Заводской номер указан в виде цифрового обозначения на информационной табличке установленной на корпусе шкафа измерительно-вычислительного комплекса. Нанесение не предусмотрено. СИКН присвоен заводской номер 01.

• - автоматический контроль

  знака поверки на СИКН

  Программное обеспечение

  Системы обеспечивает реализацию функций системы.

ПО системы разделено на метрологически значимую и метрологически незначимую части. Первая хранит все процедуры, функции и подпрограммы, осуществляющие регистрацию, обработку, хранение, отображение и передачу результатов измерений параметров технологического процесса, а также защиту и

и обеспечение его соответствия утверждённому типу, осуществляется путём разделения, идентификации, защиты от несанкционированного доступа.

Идентификация ПО системы осуществляется путем отображения на мониторе АРМ-оператора системы управления структуры идентификационных данных. Часть этой структуры, относящаяся к идентификации метрологически значимой части ПО системы, представляет собой хэш-сумму (контрольную сумму) по значимым частям.

ПО системы защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров, путем ввода логина и пароля, ведения журнала событий, доступного только для чтения. Доступ к метрологически значимой части ПО системы для пользователя закрыт. При изменении установленных параметров (исходных данных) в ПО системы обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов, при этом сообщения о событиях (изменениях) записывается в журнал событий, доступный только для чтения. Данные, содержащие результаты измерений, защищены от любых искажений путём кодирования. Уровень защиты ПО системы от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» по Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 3 -

Таблица 4 - Основные технические характеристики

наносится справа в нижней части титульного листа инструкции по эксплуатации системы типографским способом.

Таблица 5 - Комплектность средства измерений

«ВЯ-1787/2023 Инструкция. Государственная система обеспечения единства измерений. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 564 на ЦПС (ЦППН) Тарасовского месторождения ООО «РН-Пурнефтегаз» (временная СИКН)», свидетельство об аттестации методики (метода) измерений № 1787/01.00248-2014/2023 от 10.11.2023.

Постановление Правительства Российсокй Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.1.1);

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».

Общество с ограниченной ответственностью «ИМС Индастриз»

(ООО «ИМС Индастриз»)

ИНН 7736545870

Адрес: 142703, Московская обл., г. Видное, ул. Донбасская, д. 2, стр. 10, ком. 611

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7 «а»

Тел. (843) 272-70-62

Факс (843) 272-00-32

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № 30006-09.

в части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)

Адрес: 625027, г. Тюмень, ул. Минская, д. 88

Телефон: (3452) 500-532

Web-сайт: https://тцсм.рф

E-mail: info@csm72.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311495.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» сентября 2024 г. № 2205

Регистрационный № 64627-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы фото-видеофиксации нарушений ПДД «Стрелка-360»

Комплексы фото-видеофиксации нарушений ПДД «Стрелка-360» (далее - комплексы) предназначены для автоматических измерений значений текущего времени, синхронизированных по сигналам космических навигационных систем ГЛОНАСС/GPS с национальной шкалой времени UTC(SU), измерений текущих навигационных параметров и определения на их основе координат транспортных средств (ТС) при фото-видеофиксации нарушений ПДД ТС, измерений расстояний до объектов, измерений скорости движения ТС, определения местоположения и траектории ТС относительно разметки на автомобильных дорогах и фотовидеофиксации нарушений ПДД и выявления инцидентов.

Принцип действия основан на автоматической синхронизации внутренней шкалы времени комплексов по сигналам космических навигационных систем ГЛОНАСС/GPS с координированным временем UTC(SU), измерений текущих навигационных параметров при параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS.

Принцип действия при измерении скорости движения как приближающихся, так и удаляющихся ТС, основан на измерении разности частоты высокочастотных сигналов при отражении от ТС, находящегося в зоне контроля (эффект Доплера).

По видам исполнения комплексы разделены на две группы: мобильные и стационарные.

В мобильном исполнении комплекс функционирует, как в динамическом, так и статическом состоянии, а также имеет возможность автоматизированного режима работы. При выпуске из производства исполнения комплексов маркируются следующим образцом: «Комплекс «Срелка-360» Х-ХХ ТУ 4226-007-77545075-2016», где Х - вид исполнения («М» -мобильный, «С» - стационарный), а ХХ - количество используемых видеомодулей (от 1 до 20).

Конструктивно комплексы состоят из следующих составных частей:

• - модуль управления;

• - видеомодуль (далее - ВМ);

• - модуль отображения (в мобильном исполнении);

• - 3DM или 3DMX модуль (в мобильном исполнении).

Видеомодули обеспечивают измерение расстояний до фиксируемого объекта (ТС, дорожные знаки и т.д.) до 50 м (мобильное исполнение) и до 150 м (стационарное исполнение). В зоне контроля обеспечивается распознавание государственных регистрационных знаков (ГРЗ) ТС и дорожных знаков; выделение и фотовидеофиксацию ТС относительно разметки, фотовидеофиксацию маневров, остановки (стоянки) ТС, фиксацию ТС с незаконной установкой опознавательного фонаря такси на крыше, цветографических схем, устройств для подачи специальных световых сигналов, захвата лиц и фиксации инцидентов на объектах транспортной инфраструктуры, автодорогах и общественных местах, выполнение специальных функций и нарушений правил дорожного движения. В состав видеомодуля входит ИК подсветка.

В мобильном исполнении ВМ устанавливаются в салоне или на крыше патрульного автомобиля (рисунки 1 и 4).

3DM, 3DMX модули предназначены для измерений скорости движения ТС. 3DM, 3DMX модули устанавливаются на крыше или в бампере патрульного автомобиля (рисунок 5). 3DM, 3DMX модули работают по командам с модуля управления и совместно с модулем отображения. Для обеспечения возможности измерения скорости движения как приближающихся, так и удаляющихся ТС, комплексы могут комплектоваться двумя 3DM, 3DMX модулями. Скорость патрульного автомобиля определяется с помощью 3DM, 3DMX модуля.

В стационарном исполнении ВМ устанавливаются на вертикальных опорах сбоку от проезжей части или на горизонтальных опорах арочного типа над проезжей частью.

Модули управления обеспечивают автоматическое определение координат и синхронизацию внутренней шкалы времени комплексов по сигналам космических навигационных систем ГЛОНАСС/GPS; управление ВМ и получение от него измерительной и служебной информации; встраивание информации о времени и месте фиксации выделенного ТС в видеокадры, их сжатие, передачу обработанных данных на внешние накопители, в том числе по каналам связи на сервер баз данных оперативного центра контроля.

Модуль управления работает под управлением программного обеспечения и располагается в салоне ТС или в защищенном корпусе в стационарном исполнении. Модуль управления может быть оснащен модулем отображения (дисплеем). Модуль управления имеет возможность обработки информации от 1 (одного) до 20 (двадцати) видеомодулей и обеспечивать обзор в 360 градусов (опционально). Для подключения внешних устройств (таких как оборудование связи с центром управления, диагностическое оборудование, съёмный носитель памяти, переносной компьютер для настройки и управления) модуль управления имеет последовательные интерфейсы передачи данных USB, Ethernet.

Комплексы могут работать совместно между собой, с комплексами контроля дорожного движения автоматизированными стационарными ККДДАС-01СТ «Стрелка-СТ», с комплексами контроля дорожного движения автоматизированными «Стрелка-Плюс», с комплексами фото-видеофиксации «Стрелка-М», устройства теленаблюдения поворотные «Стрелка-PTZ-AID» по принципу «сот», взаимодействовать с системами фотовидеофиксации, камерами видеонаблюдения, обзорными камерами, видеомодулями, системами интеллектуального видеонаблюдения, системами детекции (фиксации) инцидентов и системами фиксации транспортных средств, находящихся в потоке для выполнения оперативно-розыскных функций, аналитики движения ТС, а также возможно подключение дополнительного ИК-прожектора большей производительности для выполнения специальных функций. Комплексы могут подключаться к детекторам транспорта для реализации самоконтроля подсчета количества зафиксированного, метеостанциям, а также отдельным метеодатчикам утвержденного типа, для предупреждения аварийности и диагностики рабочих параметров комплекса в зависимости от полученных метеоданных и к иным устройствам контроля дорожного движения для самодиагностики и расширения функциональных возможностей, подключение дополнительных обзорных видеокамер. Комплексы также могут подключаться к динамическим информационным табло (табло отображения информации) и знакам переменной информации, светофорным объектам для реализации косвенного управления транспортными потоками.

Общий вид комплексов в мобильном исполнении, места нанесения знака утверждения типа, серийного номера и места пломбировки представлены на рисунках 1-5.

3DM, 3DMX

модули

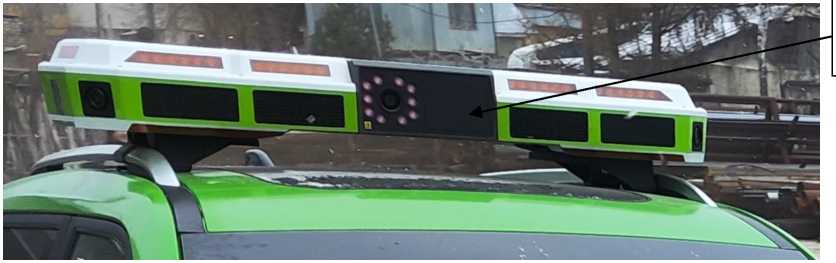

Рисунок 1 - Общий вид видеомодулей, установленных на крыше патрульного автомобиля

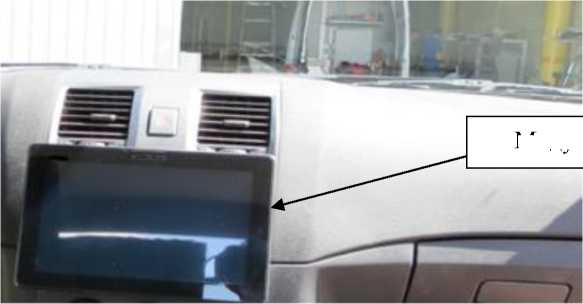

Рисунок 2 - Общий вид модуля отображения

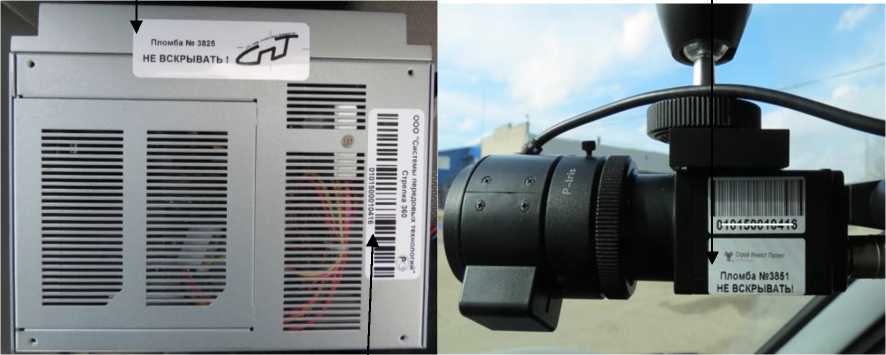

Места пломбировки от несанкционированного доступа

010150010416

Пломба №3&51

НЕ ВСКРЫВАТЬ!

Место нанесения знака утверждения типа и серийного номера

Рисунок 3 - Общий вид модуля управления для мобильного исполнения комплексов

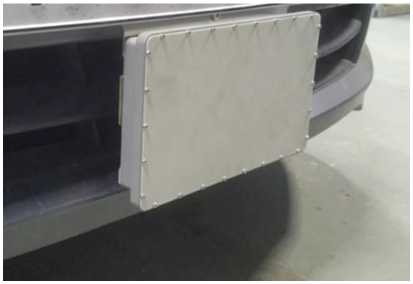

Рисунок 5 - Общий вид 3DM, 3DMX модуля

Общий вид комплексов в стационарном исполнении, места нанесения знака утверждения типа, серийного номера и места пломбировки представлены на рисунках 6-9.

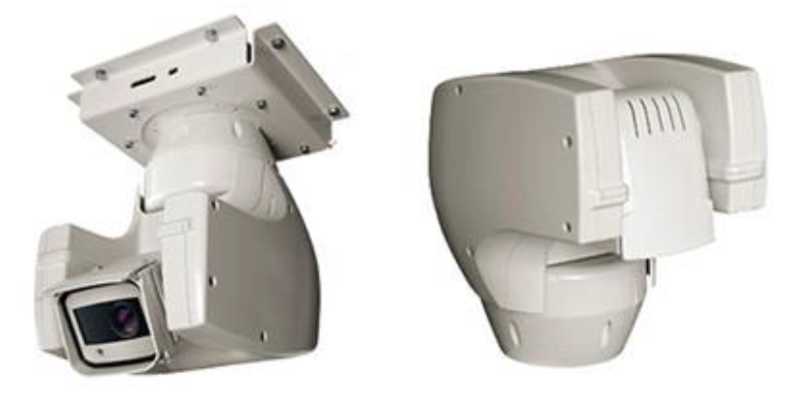

Рисунок 6 - Общий вид видеомодуля стационарного в корпусе 1 (далее - ВМС К1)

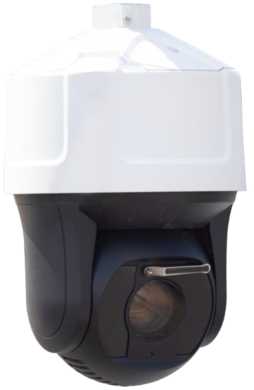

Рисунок 7 - Общий вид видеомодуля стационарного в корпусе 2 (далее - ВМС К2)

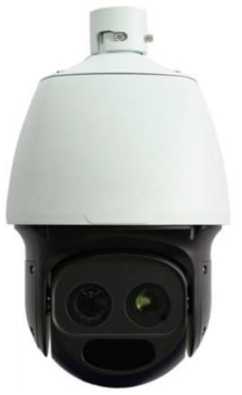

Рисунок 8 - Общий вид видеомодуля стационарного в корпусе 3 (далее - ВМС К3)

Место пломбировки от несанкционированного доступа

Место нанесения знака утверждения типа и серийного номера

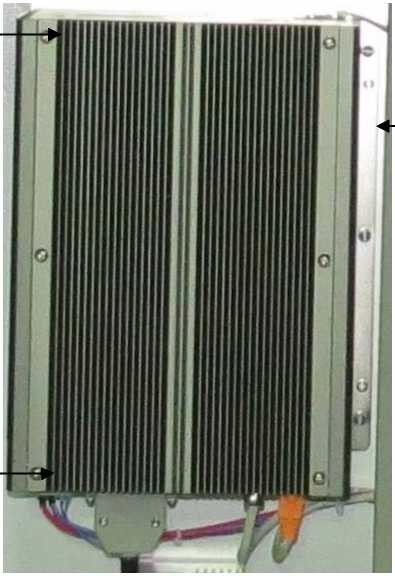

Рисунок 9 - Общий вид модуля управления для стационарного исполнения комплексов

Серийный номер наносится методом печати на этикетку, расположенную на корпусе модуля управления комплекса. Формат нанесения серийного номера буквенно-числовой.

Знак поверки на комплексы не наносится.

Программное обеспечение StrelkaPlus (ПО «Стрелка-Плюс-ПО», далее ПО) комплекса выполняет следующие функции:

• - обеспечение взаимодействия всех аппаратных компонентов комплекса;

• - контроль работы комплекса (самотестирование и обнаружение сбоев);

• - выделение и фиксацию ТС, распознавание ГРЗ и формирование пакета данных;

• - передача сформированного пакета на внешние накопители, в том числе по каналам связи на сервер баз данных оперативного центра контроля;

• - обеспечение поверки комплекса без снятия его с места установки.

Программное обеспечение комплекса включает в себя программные модули (далее ПМ), функционирование которых задается лицензионными ключами:

ПМ Фиксация обеспечивает фотовидеофиксацию ТС во всей зоне контроля, распознавание ГРЗ ТС, формирование пакета данных по каждому ТС с дальнейшей передачей в необходимые базы данных, а также выполнение оперативно-розыскных функций (угон, розыск и т.д.)

ПМ Выделенная полоса обеспечивает контроль движения и фотовидеофиксацию ТС по полосам маршрутных транспортных средств, обочинам, тротуарам и т.д.

ПМ Контроль перекрестков обеспечивает контроль движения и фотовидеофиксацию ТС при прохождении перекрестков и пешеходных переходов.

ПМ Фиксация маневров обеспечивают фотовидеофиксацию и контроль движения ТС (в том числе мотоциклов и СИМ) относительно разметки, между рядов и предписанных дорожных знаков, непредоставление преимуществ движению маршрутных транспортных средств.

ПМ Остановка стоянка обеспечивает фотовидеофиксацию и контроль правил остановки и стоянки ТС, неоплаченной парковки, не предоставление преимуществ пешеходам на посадочной площадке.

ПМ Разрешение на въезд обеспечивает фотовидеофиксацию и контроль движения грузовых ТС с проверкой разрешений.

ПМ Инспектирование обеспечивает фотовидеофиксацию и контроль движения ТС на наличие техосмотра, полиса ОСАГО, лицензий такси, пропусков на въезд и т.д.

ПМ Контроль безопасности обеспечивает фотовидеофиксацию и контроль правил применения ремней безопасности водителя и пассажира (в том числе ребенка), пользования телефоном (разговор, смс), нарушений установки ГРЗ и т.д., при движении ТС.

ПМ СИМ обеспечивает фотовидеофиксацию нарушений ПДД и контроль движения средств индивидуальной мобильности (СИМ).

ПМ Эко обеспечивает фотовидеофиксацию нарушений и контроль в сфере благоустройства, незаконной свалки мусора ТС, не накрытого груза ТС (определение типа груза, пустой/полный кузов, накрыт не накрыт), нарушений порядка обращения с отходами строительства и сноса.

ПМ Магистраль обеспечивает фотовидеофиксацию нарушений ПДД и контроль движения тихоходных ТС, СИМ, мопедов, тракторов, самоходных ТС и др., движение задним ходом на автомагистралях ТС, неоплаченный проезд.

ПМ Фикс+ обеспечивает фотовидеофиксацию отсутствия шлемов у водителей вело-мототранспорта и средств индивидуальной мобильности, отсутствия или наличия средств индивидуальной защиты (маски и т.д.) у водителя и пассажиров ТС с фиксацией лиц.

ПМ Тип обеспечивает определение типа, марки, цвета ТС и классификацию ТС.

ПМ Свет обеспечивает контроль правил применения внешних световых приборов ТС с фотовидеофиксацией.

ПМ Звук обеспечивает возможность сопряжения комплекса со средствами определения уровня шума ТС.

ПМ Вейв обеспечивает подсчет количества ТС с классификацией по полосам движения, определение занятости по полосам движения, определение интенсивности и средней скорости движения по полосам и аналитики движения ТС.

ПМ Аид-Д обеспечивает выявление следующих инцидентов на автодорогах: ДТП, остановка ТС, движение в запрещенном направлении ТС, аварийная остановка ТС, дорожные работы и аварийные службы, человек/предмет/животное/велосипедист/мотоциклист на дороге, дым, огонь, оставленный предмет, выброс мусора в том числе из ТС, движение в запретной зоне, затор, медленное или быстрое движение ТС, перестроение через линии разметки.

ПМ Аид-М обеспечивает выявление следующих инцидентов на объектах транспортной инфраструктуры и в общественных местах: вторжение в запретную зону, определение толпы, движение в запрещенном направлении и против движения потока, определение человек/предмет/животное/ТС, падение, агрессивное поведение, подсчет людей в толпе, очереди, вошедших и вышедших через линию разметки (дверь, ТС, рубеж, барьер и т.д), повреждение объектов транспортной инфраструктуры, мусор, оставленный предмет, огонь, дым, курение, бег, человек без движения, праздношатание, не стандартное поведение, пересечение линии, фиксация лиц, долгое нахождение в зоне контроля.

Программное обеспечение основано на искусственных нейронных сетях, работает автономно на различных платформах (операционных системах) и имеет встроенный метрологический модуль обработки данных. Установка метрологически значимого ПО производится в заводских условиях при производстве. В процессе эксплуатации доступ к метрологически значимым частям ПО отсутствует. В интерфейсе связи нет возможности влиять на метрологически значимые части ПО. Доступ к метрологически значимым частям ПО в процессе эксплуатации закрыт пломбой производителя. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 -

значимой части ПО

данные

Метрологические и технические характеристики

Таблица 2 -

(мобильное исполнение)

Таблица 3 - Основные технические

(мобильное исполнение)

Таблица 5 - Основные технические

исполнение)

наносится на прямоугольную самоклеящуюся этикетку, изготовленную типографским способом и размещаемую на модуле управления комплексов, на титульные листы формуляра и руководства по эксплуатации методом печати.

Таблица 6 - Комплектность комплексов

приведены в разделе 3 «Использование комплекса» документа «Руководство по эксплуатации. Комплекс фото-видеофиксации нарушений ПДД «Стрелка-360».

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пп. 12.1.1, 12.42.1, 12.42.2);

ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования» в части пп. 5.3 - 5.5;

ГОСТ Р 8.654-2015 «Государственная система обеспечения единства измерений. Требования к программному обеспечению средств измерений. Основные положения»;

ГОСТ 32453-2017 «Глобальная навигационная спутниковая система. Системы координат. Методы преобразований координат определяемых точек»;

ТУ 4226-007-77545075-2016 Комплексы фото-видеофиксации нарушений ПДД «Стрелка-360». Технические условия.

Общество с ограниченной ответственностью «Корпорация «Строй Инвест Проект М» (ООО «Корпорация «Строй Инвест Проект М»)

ИНН 7708568820

Адрес юридического лица: 107023, г. Москва, ул. Буженинова, д. 30, стр. 1, эт. тех., помещ. VIII, ком. 17/3

Адреса мест осуществления деятельности:

107023, г. Москва, ул. Буженинова, д. 30, стр. 1, эт. тех., помещ. VIII, ком. 17/3;

143581, Московская обл., Истринский р-н, Павло-Слободское с/п, д. Лешково, д. 117

Общество с ограниченной ответственностью «СПТ» (ООО «СПТ»)

ИНН 7707435344

Адрес юридического лица: 101000, г. Москва, пер. Уланский, д. 14, к. А, эт. 1, помещ. 1, ком. 4

Адрес места осуществления деятельности: 143581, Московская обл., Истринский р-н, Павло-Слободское с/п, д. Лешково, д. 117

Общество с ограниченной ответственностью «ЗНАК» (ООО «ЗНАК»)

ИНН 9718056038

Адрес юридического лица: 107076, г. Москва, ул. Атарбекова, д. 4, помещ. 1

Адрес места осуществления деятельности: 143581, Московская обл., Истринский р-н,

Павло-Слободское с/п, д. Лешково, д. 117

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» сентября 2024 г. № 2205

Регистрационный № 79443-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) МП «ГЭС»

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) МП «ГЭС» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Метрологические и

КУЭ приведены

электроустановки (далее - ИВКЭ), включающий в себя устройства сбора и передачи данных (далее - УСПД) типа ЭКОМ-3000, каналообразующую аппаратуру.

3-й уровень - информационно-вычислительный комплекс (далее - ИВК) МП «ГЭС», включает в себя каналообразующую аппаратуру, сервер баз данных (далее - БД), устройство синхронизации времени (далее - УСВ), автоматизированные рабочие места персонала (АРМ). сервер, обеспечивающий работу системы обеспечения единого времени АО «Россети Тюмень» Нефтюганские электрические сети (далее - ССОЕВ). В АИИС КУЭ используется программное обеспечение (далее - ПО) ПК «Энергосфера».

ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС» и другие заинтересованные организации.

Измерительные каналы (далее - ИК) состоят из:

• - трёх уровней на ПС 110/10 кВ «Ханты-Мансийская», ПС 110/10 кВ «Пойма», ПС 110/10 кВ «АБЗ», ПС 110/10 кВ «Авангард», ПС 110/10 кВ «Самарово», ПС 110/10 кВ «Западная»;

• - двух уровней на ПС 110/35/10 кВ «ГИБДД» и ИК №№ 107-111.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям

«Пойма», ПС 110/10 кВ «АБЗ», ПС 110/10 кВ «Авангард», ПС 110/10 кВ «Самарово», ПС 110/10 кВ «Западная» цифровой сигнал с выходов счетчиков поступает на входы УСПД, где осуществляется хранение измерительной информации, ее накопление и передача накопленных данных на ИВК МП «ГЭС», а также отображение информации по подключенным к УСПД устройствам. На ИВК МП «ГЭС» осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, дальнейшая обработка измерительной информации, в частности, формирование и хранение поступающей информации, оформление отчетных документов.

Для ПС 110/35/10 кВ «ГИБДД», ИК №№ 107-111 цифровой сигнал с выходов счетчиков поступает на ИВК МП «ГЭС», где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, выполняется дальнейшая обработка измерительной информации, в частности, формирование и хранение поступающей информации, оформление отчетных документов.

Передача информации в заинтересованные организации осуществляется от ИВК МП «ГЭС» с помощью электронной почты.

Передача информации, в программно-аппаратный комплекс АО «АТС», осуществляется от ИВК МП «ГЭС» с электронной цифровой подписью субъекта оптового рынка электроэнергии (ОРЭ).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), включающую в себя две подсистемы:

1. Подсистема, обеспечивающая: коррекцию времени приборов учёта на ПС 110/35/10 кВ «ГИБДД», ИК №№ 107-111, ПС 110/10 кВ «Самарово», ПС 110/10 кВ «Западная»; коррекцию системного времени УСПД на ПС 110/10 кВ «Самарово», ПС 110/10 кВ «Западная», ПС 110/10 кВ «Ханты-Мансийская», ПС 110/10 кВ «Авангард», ПС 110/10 кВ «Пойма», ПС 110/10 кВ «АБЗ» (далее - СОЕВ № 1).

СОЕВ № 1 оснащена УСВ, на основе приемника сигналов точного времени глобальных навигационных спутниковых систем (ГЛОНАСС/GPS). УСВ обеспечивает автоматическую коррекцию часов сервера БД МП «ГЭС». Коррекция часов сервера БД МП «ГЭС» проводится при расхождении со временем УСВ более чем на ±1 с.

УСПД (Рег №  17049-04, Рег №  17049-09), принадлежащие МП «ГЭС»,

синхронизируются от сервера БД МП «ГЭС». Коррекция часов УСПД МП «ГЭС» проводится при расхождении часов этих УСПД и сервера МП «ГЭС» более чем на ±1 с.

Часы счетчиков ПС 110/10 кВ «Самарово», ПС 110/10 кВ «Западная» синхронизируются от часов УСПД МП «ГЭС» с периодичностью 1 раз в 30 минут. Коррекция часов счетчиков проводится при расхождении часов счетчика и УСПД МП «ГЭС» более чем на ±2 с. Часы счетчиков ПС 110/35/10 кВ «ГИБДД» и ИК №№ 107-111 синхронизируются от часов сервера БД МП «ГЭС» с периодичностью 1 раз в 30 минут. Коррекция часов счетчиков проводится при расхождении часов счетчика и сервера БД МП «ГЭС» более чем на ±2 с.

2. Подсистема, обеспечивающая: коррекцию времени приборов учёта на ПС 110/10 кВ «Ханты-Мансийская», ПС 110/10 кВ «Авангард», ПС 110/10 кВ «Пойма», ПС 110/10 кВ «АБЗ»; коррекцию времени УСПД на ПС 110/10 кВ «Пойма», ПС 110/10 кВ «АБЗ» (далее - СОЕВ № 2).

СОЕВ № 2 оснащена сервером ССОЕВ АО «Россети Тюмень» Нефтюганские электрические сети, который синхронизируется от УСПД (Рег № 17049-14), принадлежащего АО «Россети Тюмень» Нефтюганские электрические сети. В состав УСПД (Рег № 17049-14) входит приемник сигналов точного времени глобальных навигационных спутниковых систем (ГЛОНАСС/GPS), от которого УСПД автоматически и непрерывно синхронизируется. Коррекция часов сервера БД АО «Россети Тюмень» Нефтюганские электрические сети проводится при расхождении более чем на ±1 с со временем УСПД.

УСПД (Рег № 17049-09), принадлежащее АО «Россети Тюмень» Нефтюганские электрические сети синхронизируется от сервера БД АО «Россети Тюмень» Нефтюганские электрические сети. Коррекция часов УСПД (Рег № 17049-09) АО «Россети Тюмень» Нефтюганские электрические сети проводится при расхождении часов этого УСПД и сервера БД АО «Россети Тюмень» Нефтюганские электрические сети более чем на ±1 с.

На подстанциях ПС 110/10 кВ «Ханты-Мансийская», ПС 110/10 кВ «Авангард» часы счетчиков синхронизируются от часов сервера БД АО «Россети Тюмень» Нефтюганские электрические сети с периодичностью 1 раз в 30 минут. Коррекция часов счетчиков проводится при расхождении часов счетчика и сервера БД АО «Россети Тюмень» Нефтюганские электрические сети более чем на ±2 с. На подстанции ПС 110/10 кВ «Пойма», часы счетчиков синхронизируются от УСПД (Рег № 17049-09) АО «Россети Тюмень» Нефтюганские электрические сети с периодичностью 1 раз в 30 минут. Коррекция часов счетчиков проводится при расхождении часов счетчика и УСПД (Рег № 17049-09) АО «Россети Тюмень» Нефтюганские электрические сети более чем на ±2 с. На подстанции ПС 110/10 кВ «АБЗ» часы счетчиков синхронизируются от УСПД (Рег № 17049-14) АО «Россети Тюмень» Нефтюганские электрические сети с периодичностью 1 раз в 30 минут. Коррекция часов счетчиков проводится при расхождении часов счетчика и УСПД (Рег № 17049-14) АО «Россети Тюмень» Нефтюганские электрические сети более чем на ±2 с.

Журналы событий счетчика электроэнергии отражают: время (дата, часы, минуты, секунды) коррекции часов.

Журналы событий сервера БД и УСПД отражают: время (дата, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Маркировка заводского номера и даты выпуска АИИС КУЭ наносится на этикетку, расположенную на корпусе сервера ИВК МП «ГЭС», типографическим способом. Дополнительно заводской номер указывается в формуляре. Формат, способ и места нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов АИИС КУЭ приведены в формуляре.

Заводской номер АИИС КУЭ: 001.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

В АИИС КУЭ используется ПО ПК «Энергосфера», в состав которого входят модули, указанные в таблице 1. ПО ПК «Энергосфера» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера».

Таблица 1 -

данные ПО

ПО ПК «Энергосфера» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Примечания

• 1 Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

• 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

• 3 Погрешность в рабочих условиях указана для coso = 0,8 инд, 1=0,02(0,05) •1ном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ИК №№ 1 - 111 от плюс 15 °C до плюс 25 °C.

• 4 Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжения, Рег. № - регистрационный номер в Федеральном информационном фонде.

• 5 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 6 Допускается замена УСПД и УСВ на аналогичные утвержденных типов.

• 7 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические

ИК АИИС КУЭ

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера и УСПД с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - факты связи со счетчиком, приведшие к каким-либо изменениям данных и конфигурации;

• - факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство;

• - формирование обобщенного события (или по каждому факту) по результатам автоматической самодиагностики;

• - отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

  с фиксацией времени пропадания

• -  перерывы питания счетчика

и восстановления.

• - журнал УСПД:

  измерительных каналов (коэффициентов

• - ввода расчетных коэффициентов

трансформации измерительных трансформаторов тока и напряжения);

• - попыток несанкционированного доступа;

• - связей с ИВКЭ, приведших к каким-либо изменениям данных;

• - перезапусков ИВКЭ;

• - фактов корректировки времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство;

• - результатов самодиагностики;

• - отключения питания.

• - журнал сервера АИИС КУЭ:

• - изменение значений результатов измерений;

• -  изменение коэффициентов измерительных трансформаторов тока и напряжения;

• - факт и величина синхронизации (коррекции) времени;

• - пропадание питания;

• - замена счетчика;

• - полученные с уровня ИВКЭ «Журналы событий» ИВКЭ и ИИК.

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

-счётчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД;

• - сервера;

• - защита на программном уровне информации при хранении, передаче, параметрировании:

-счетчика;

• - УСПД;

• - сервера.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - УСПД (функция автоматизирована);

• - ИВК (функция автоматизирована).

Возможность сбора информации:

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

наносится на титульный лист формуляра на АИИС КУЭ типографским способом.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) МП «ГЭС», аттестованном ООО «Спецэнергопроект», аттестат об аккредитации № RA.RU.312236 от 20.07.2017.

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 59793-2021 «Информационные технологии. Комплекс стандартов на автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 ГСИ. «Метрологическое обеспечение измерительных систем. Основные положения».

Общество с ограниченной ответственностью «АРСТЭМ-ЭнергоТрейд» (ООО «АРСТЭМ-ЭнергоТрейд»)

ИНН: 6672185635

Адрес: 620075, г. Екатеринбург, ул. Белинского, д. 9/Красноармейская, д. 26 Телефон: 8(343) 310-70-80

Факс: +7 (343) 310-32-18

E-mail: office@arstm.ru

Общество с ограниченной ответственностью «Спецэнергопроект» (ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7 Телефон: +7 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.
