№1196 от 07.07.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 257758
О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1196 от 07.07.2021
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» июля 2021 г. № 1196
Лист № 1 Регистрационный № 64930-16 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики температуры цифровые серии 5200
Назначение средства измеренийДатчики температуры цифровые серии 5200 предназначены для измерения температуры, преобразования измеренного значения температуры в цифровую форму и передачи его по шине 1-Wire.
Описание средства измеренийПринцип действия датчиков основан на методе сравнения частот двух генераторов: одного с низкой зависимостью частоты от температуры, другого - с высокой. Разность между количеством выработанных одним и другим генераторами импульсов за единицу времени является исходным значением для определения соответствия цифрового кода и измеряемой температуры.
Датчики температуры цифровые серии 5200 (далее - датчики) состоят из преобразователя температуры DS18B20, кабеля-удлинителя и соединителя.
Основным узлом датчиков является преобразователь температуры DS18B20, залитый компаундом в стальном корпусе. Преобразователь температуры DS18B20 является специализированной микросхемой, выполняющей прямое преобразование температуры окружающей среды в цифровой код. Этот код в виде двоичного числа по шине 1-Wire поступает в специализированный контроллер для индикации и дальнейшего использования.
Датчики выпускаются в ряде модификаций, отличающихся конструкцией корпуса и областью применения:
-
- датчики 5203 предназначены для общетехнического применения и устанавливаются на объект посредством резьбового соединения;
-
- датчики 5205 и 5207 предназначены для применения во взрывоопасных зонах, соединительный кабель защищен металлорукавом.
Датчики 5205 и 5207 соответствуют требованиям ТР ТС 012/2011, могут эксплуатироваться во взрывоопасных зонах любого класса и имеют маркировку «0ExiaIICT6 в комплекте систем КОМПАКС-М».

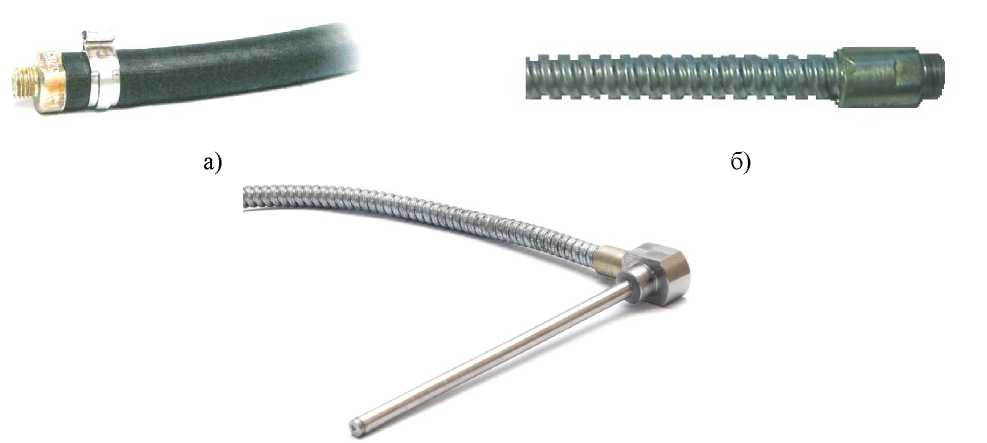

Общий вид датчиков приведен на рисунке 1.
Пломбирование датчиков не предусмотрено.
в)
а) - Датчики 5203; б) - Датчики 5205; в) - Датчики 5207
Рисунок 1 - Общий вид датчиков:
Программное обеспечениеДатчики функционируют под управлением специального программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осуществляется функции сбора, обработки и передачи измеренных значений по шине 1-Wire.
Каждый датчик имеет уникальный 64-разрядный идентификационный код, обеспечивающий возможность адресации устройств, подключенных к одной шине.
Встроенное программное обеспечение не имеет внешнего доступа. Конструкция датчиков исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Уровень защиты - «высокий» в соответствии с Р 50.2.077-2014.
Так же имеется автономное программное обеспечение «hypertrm.exe» для персонального компьютера. Данное программное обеспечение осуществляет функции идентификации подключенных датчиков, сбора, хранения и отображения текущей температуры в текстовом поле. Идентификационные данные программного обеспечения приведены в таблице 1.
Уровень защиты - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
hypertrm.exe |
Номер версии (идентификационный номер) ПО |
5.1 |
Цифровой идентификатор ПО |
CRC32: 9F52F143 |
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С |
от -50 до +100 |
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,0 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания, В |
от 3,0 до 5,5 |
Ток потребления, мА, не более |
1,5 |
Длина линий связи со специализированным контроллером, м, не более |
300 |
Габаритные размеры (без учета кабеля), мм, не более: | |
- 5203, 5205: | |
- диаметр |
13 |
- длина |
21 |
- 5207: | |
- длина |
21 |
- ширина |
21 |
- высота |
148 |
Масса, кг, не более: | |
- 5203 |
0,26 |
- 5205 |
0,30 |
- 5207 |
0,88 |
Степень защиты, обеспечиваемая оболочкой ГОСТ 14254-2015Т |
IP67 |
Условия эксплуатации: | |
- температура окружающего воздуха, °С |
от -50 до +100 |
- относительная влажность воздуха при +35 °С, % |
98 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Средняя наработка на отказа, ч |
50000 |
Средний срок службы, лет |
8 |
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Датчик температуры цифровой серии 5200 |
— |
1 шт. |
Паспорт |
КОМБ.405229.00 ПС |
1 экз. |
Руководство по эксплуатации |
КОМБ.405229.003 РЭ |
1 экз. согласно договору поставки |
Методика поверки |
КОМБ.405229.003 МП |
1 экз. на партию |
приведены в разделах 1.4 и 2 руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к датчикам температуры цифровым серии 5200ГОСТ 30852.10-2002 Электрооборудование взрывозащищенное. Часть 11.
Искробезопасная электрическая цепь i
ГОСТ 30852.13-2002 Электрооборудование взрывозащищенное. Часть 14.
Электроустановки во взрывоопасных зонах (кроме подземных выработок)
КОБМ.405229.003 ТУ Датчики температуры цифровые серии 5200. Технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «07» июля 2021 г. № 1196
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1. |
Датчики температуры цифровые |
серии 5200 |
64930-16 |
Общество с ограниченной ответственностью «Научнопроизводственный центр «Динамика» ИНН 5501013916 Адрес: 644040, г. Омск, ул. Нефтезаводская, 53 |
Общество с ограниченной ответственностью НПЦ «Динамика» -Научно-производственный центр «Диагностика, надежность машин и комплексная автоматизация» (ООО НПЦ «Динамика») ИНН 5501013916 Адрес: 644007, г. Омск, ул. Рябиновича, д. 108 Юридический адрес: 644040, Омская область, город Омск, проспект Губкина, д.1, литера ЮАБ, № 0100886360000 Телефоны: (3812) 2542-44; 25-43-72 Web-сайт: http://www.dynamics.ru E-mail: post@dynamics.ru |
Общество с ограниченной ответственностью НПЦ «Динамика» - Научнопроизводственный центр «Диагностика, надежность машин и комплексная автоматизация» (ООО НПЦ «Динамика») г. Омск. |
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
07 июля 2021 г.
№ 1196_______
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Руководитель
А.П.Шалаев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
