МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных   изменений,   не влияющих

на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему   приказу,

на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

ОТ «_8 »    июня______2023 Г. № 1326

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2023 г. № 1326

Лист № 1 Регистрационный № 44424-12 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики жидкости ультразвуковые КАРАТ-520

Расходомеры-счетчики жидкости ультразвуковые КАРАТ-520 (далее по тексту -расходомеры) предназначены для технологического и коммерческого учета объемного расхода и объема жидкости в заполненных трубопроводах как в составе измерительных систем, так и автономно.

Описание средства измерений

Принцип действия расходомеров основан на измерении расхода и объёма по времени прохождения ультразвукового сигнала в движущейся среде в зависимости от скорости и направления потока по отношению к ультразвуковому лучу.

Расходомер состоит из проточной части и электронного блока, соединенных между собой.

Проточная часть представляет собой участок трубы с установленными в нее пьезодатчиками, располагающимися вдоль центральной оси навстречу друг к другу в исполнениях Ду20, Ду25, Ду32 или направленными через систему зеркал в исполнениях Ду40, Ду50, Ду65, Ду80. Пьезодатчики являются одновременно как излучателями ультразвуковых лучей, так и их приемниками.

Электронный блок расходомера выполнен в герметичном корпусе (корпусах), внутри которого расположены печатные платы, элемент питания, генератор. Расходомеры имеют два варианта исполнения электронного блока:

• - «Моноблок» - электронный блок выполнен в виде единого конструктивного блока. Электронный блок жёстко закреплён на проточной части расходомера. Присоединение к внешним цепям осуществляется через кабель, выведенный из электронного блока;

• - «Сплит» - электронный блок состоит из измерительного и коммуникационного блоков, соединенных между собой кабелем. Измерительный блок жёстко закреплён на проточной части расходомера. Коммуникационный блок отсоединяется от измерительного блока и может устанавливаться на расстоянии, ограниченном длинной соединительного кабеля. Присоединение расходомера к внешним цепям осуществляется через кабель, выведенный из коммуникационного блока.

Электронный (измерительный) блок расходомера поочередно подает от генератора на пьезодатчики переменное напряжение, которое преобразуется в ультразвуковые колебания. Скорость прохождения ультразвукового луча под воздействием движущейся среды изменяется пропорционально скорости потока. Луч достигает другого пьезодатчика, где ультразвуковые колебания преобразуются в электрический сигнал и подаются на схему измерения времени. Разность времени прохождения луча в обоих направлениях прямо пропорциональна скорости движения измеряемой жидкости. По измеренным значениям разности времени встроенным микропроцессором производится расчёт расхода измеряемой жидкости.

Расходомеры выпускаются в нескольких исполнениях, отличающихся габаритными размерами, установочными размерами проточной части, возможностью измерения объёма и расхода в прямом и обратном направлении потока, питанием от внешнего и (или) встроенного источника питания, наличием или отсутствием цифрового выходного сигнала в стандарте RS-485 или M-Bus, конструкцией электронного блока и элементов монтажа. Импульсный выходной сигнал с программируемым весом импульса есть в каждом исполнении.

По степени защиты оболочки к воздействию пыли и воды расходомеры соответствуют ГОСТ 14254-2015:

• - расходомер с электронным блоком в исполнении «Моноблок» - IP65;

• - расходомер с электронным блоком в исполнении «Сплит»: проточная часть и измерительный блок - IP 68, коммуникационный блок - IP 65.

Внешний вид расходомеров - счётчиков жидкости ультразвуковых КАРАТ-520 представлен на рисунках 1 и 3.

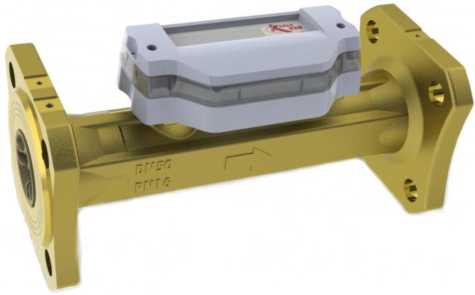

Рисунок 1 - Внешний вид расходомеров исполнения «Моноблок»

Место нанесения знака

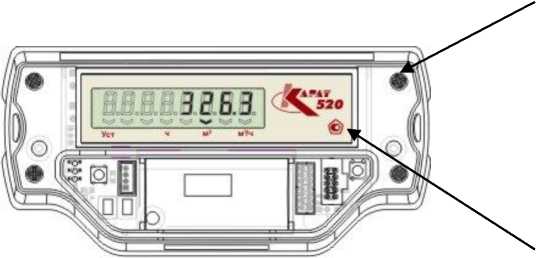

Рисунок 2 - Место пломбирования, место нанесения знака утверждения типа расходомеров исполнения «Моноблок»

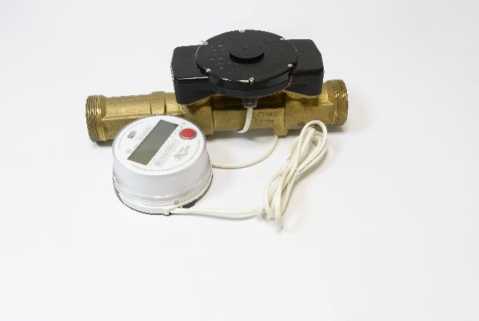

Рисунок 3 - Внешний вид расходомеров исполнения «Сплит»

Место установки

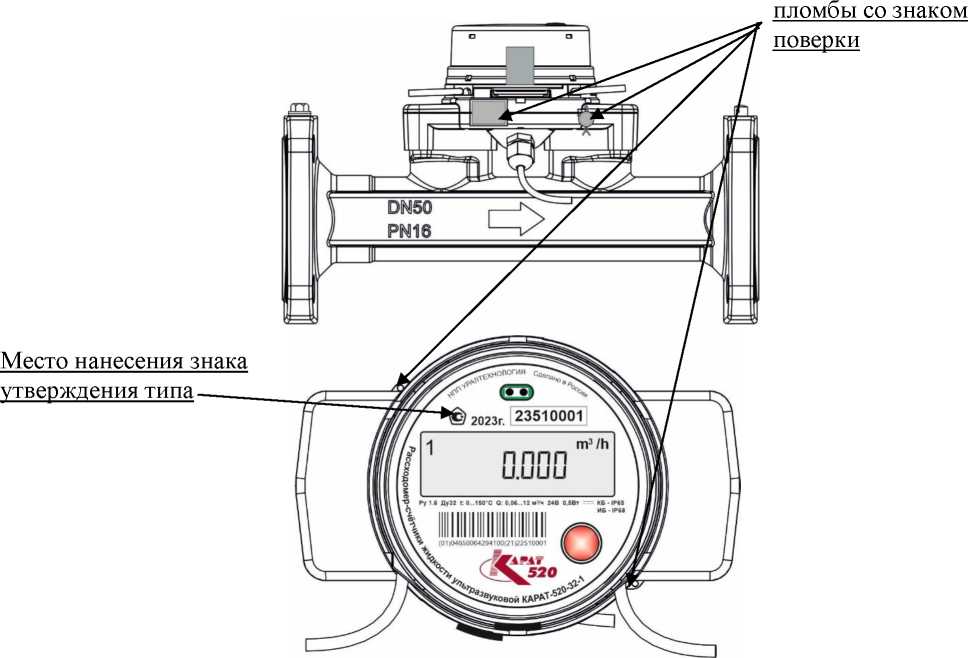

Рисунок 4 - Места пломбирования, место нанесения знака утверждения типа расходомеров исполнения «Сплит»

Заводской номер наносится лазерной гравировкой или методом наклейки, расположен на лицевой панели (расходомер с электронным блоком в исполнении «Сплит») или боковой поверхности расходомера (расходомер с электронным блоком в исполнении «Моноблок») и имеет числовой формат.

Для пломбирования расходомеров от несанкционированного доступа к внутренним элементам измерительной части и регулировочным узлам, конструкцией расходомеров предусмотрены места установки пломб с нанесенным знаком поверки.

У расходомера с электронным блоком в исполнении «Моноблок» пломба в виде саморазрушающейся наклейки находится под крышкой электронного блока, устанавливается на саморез, соединяющий верхний и нижний полукорпус электронного блока расходомера.

У расходомера с электронным блоком в исполнении «Сплит» пломбируется корпус измерительного блока. Пломбирование проводится установкой свинцовых (пластмассовых) пломб на проволоке, пропущенной через отверстия в приливах на корпусе (допускается использовать одну пломбу, пропуская проволоку одновременно через оба пломбировочных прилива), или установкой самоклеящихся пломб из водостойкого материала на специальные площадки с двух сторон корпуса измерительного блока.

Программное обеспечение является встроенным и не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.

Идентификационные данные программного обеспечения, используемого в расходомерах приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Доступ к изменению параметров и конфигурации расходомеров защищён пломбами, устанавливаемыми на корпус электронного (измерительного) блока.

Уровень защиты программного обеспечения расходомеров от непреднамеренных и преднамеренных изменений - «С» по МИ 3286-2010.

Основные параметры и характеристики представлены в таблицах 2-5.

Таблица 2 - Значения максимального (Qmax), переходного (Qt), номинального (Qnom) и

минимального (Qmin) расходов жидкости.

Таблица 3 - Пределы допускаемой относительной погрешности при измерении объёма и расхода

Таблица 4 - Габаритные размеры и масса

Таблица 5 - Характеристики

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, а также на лицевую панель расходомера методом наклейки или лазерной гравировки.

Комплектность средства измерений Комплектность расходомера представлена в таблице 6.

аблица 6 - Комплектность средства измерений

приведены в документе «Расходомеры-счётчики жидкости ультразвуковые КАРАТ-520. Руководство по эксплуатации» СМАФ.407251.002 РЭ (СМАФ.407251.002-1 РЭ).

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ТУ 4213-009-32277111-2012   Расходомеры-счетчики   жидкости ультразвуковые

КАРАТ-520. Технические условия.

Общество с ограниченной ответственностью «Научно-производственное предприятие «Уралтехнология» (ООО НПП «Уралтехнология»)

Адрес: 620102, г. Екатеринбург, ул. Ясная, д. 22/б

Телефон (факс): (343) 222-23-06, 222-23-07,

E-mail: ekb@karat-npo.ru

Web-сайт: www.karat-npo.com

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон (факс): (343) 350-26-18, 350-20-39

E-mail: uniim@uniim.ru

Web-сайт: www.uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30005-11.

в части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

Телефон/факс: (8412) 49-82-65

Е-mail: info@penzacsm.ru

Web-сайт: www.penzacsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311197.
