№1332 от 07.06.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 94435
О переоформлении свидетельства об утверждении типа № 60760 "Анализаторы топлив MINISCAN IRXpert" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1332 от 07.06.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ7 июня 2019 г, № 1332
Москва
О переоформлении свидетельства об утверждении типа № 60760 «Анализаторы топлив MINISCAN IRXpert» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «СокТрейд Ко» от 7 ноября 2018 г. № АК-16 приказываю:
-
1. Внести изменения в описание типа на анализатор топлив MINISCAN IRXpert, зарегистрированный в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 62516-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. У становить методику поверки по документу
МП 242-1780-2015 «ГСИ. Анализаторы топлив MINISCAN IRXpert. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМ
им. Д.И.Менделеева» 25 июля 2018 г., и распространить действие документа на анализаторы топлив MINISCAN IRXpert, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 60760 «Анализаторы топлив MINISCAN IRXpert», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 62516-15, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
f \
Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
С1Я НИЯ О НТ" ИФИК/Ш: Ф i
Сертификат: 00E1036EE32711E880E9EO071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
I J
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «7» июня 2019 г. № 1332
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы топлив MINISCAN IRXpert Назначение средства измеренийАнализаторы топлив MINISCAN IRXpert (далее - анализаторы) предназначены для измерений массовой/объемной доли бензола, эфиров в бензинах, плотности, детонационной стойкости бензинов (октанового числа по моторному и исследовательскому методам), самовоспламеняяемости (цетанового числа) дизельных топлив.
Описание средства измеренийПринцип действия анализаторов основан на измерении поглощения анализируемой пробой топлива инфракрасного излучения в диапазоне волновых чисел от 550 до 7000 см-1. Полученный спектр поглощения исследуемой пробы топлива сравнивается со спектрами образцов из библиотеки, хранящейся в памяти микропроцессора, и анализатор рассчитывает содержания определяемых компонентов на основе полученных спектральных данных.
Анализаторы представляют собой ИК - спектрометр с преобразованием Фурье. Анализатор включает оптическую систему, высокоточную систему сканирования ИК спектра, систему автоматической подачи пробы в измерительную ячейку, механизмы управления работой анализатора, микропроцессор, дисплей. Результаты измерений выводятся на дисплей и сохраняются в памяти анализатора или на внешнем устройстве. Анализатор имеет 4 USB порта для подключения клавиатуры, принтера, съемных флеш-накопителей и др. внешних устройств.
Анализаторы могут эксплуатироваться как в стационарных условиях, так и в составе передвижных лабораторий.
Пломбирование корпуса анализатора от несанкционированного доступа не предусмотрено.
Общий вид анализаторов приведен на рисунке 1. Пломбирование корпуса анализатора от несанкционированного доступа не предусмотрено.

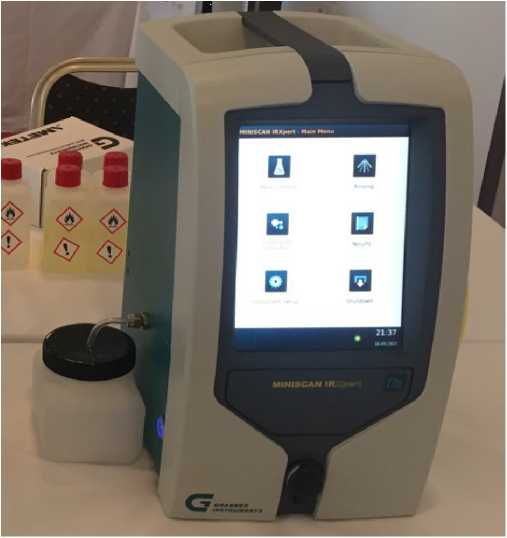

Рисунок 1 — Общий вид анализатора топлив автоматического MINISCAN IRXpert
Анализаторы имеют встроенное программное обеспечение «MINISCAN IRXpert software» которое позволяет проводить измерений, градуировку, вносить в память данные новых образцов, изменять модели для расчёта дополнительных параметров топлив, сохранять и распечатывать результаты измерений. В зависимости от спецификации могут быть доступны конфигурации для анализа бензина, и/или дизельного топлива, и/или реактивного топлива (в приборах версии PRO). Идентификация программного обеспечения осуществляется по запросу пользователя через сервисное меню анализатора путем вывода на экран версии программного обеспечения. Данное ПО является встроенным и не может быть выделено как самостоятельный объект.
Защита программного обеспечения осуществлена посредством системы из нескольких пользовательских уровней, что обеспечивает доступ к меню технического обслуживания только представителям сервисной службы производителя.
Влияние программного обеспечения учтено при нормировании метрологических характеристик. Защита встроенного программного обеспечения системы от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MINISCAN IRXpert software |
|
Номер версии ПО, не ниже |
Графический интерфейс 1.8.0 Спектрометр 1.6.4 База данных 1.1.0 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой/объемной доли бензола1-*, %:
|
от 0,2 до 5 от 0,2 до 10 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений массовой/объемной доли бензола, %, в диапазонах:
|
±10 ±20 |
|
Диапазон измерений массовой доли эфиров, % |
от 0,5 до 20 |
|
Пределы допускаемой относительной погрешности измерений массовой доли эфиров, % |
±10 |
|
Диапазон показаний плотности, г/см3 |
от 0,5000 до 1,9990 |
|
Диапазон измерений плотности, г/см3 |
от 0,6500 до 0,9999 |
|
Пределы допускаемой абсолютной погрешности результатов измерений плотности, г/см3 |
±0,0002 |
|
Диапазон измерений октанового числа:
|
от 74 до 96 от 86 до 110 |
|
Пределы допускаемой абсолютной погрешности при измерении октанового числа |
±1,5 |
|
Диапазон измерений цетанового числа дизельных топлив |
от 35 до 65 |
|
Пределы допускаемой абсолютной погрешности при измерении цетанового числа |
±2,0 |
|
1) Определяется конфигурацией прибора при поставке. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение питания от сети переменного тока частотой (50±1) Гц, В |
220±22 |
|
Потребляемая электрическая мощность, Вт, не более |
200 |
|
Габаритные размеры (ДхШхВ), мм |
253x368x277 |
|
Масса, кг, не более |
12 |
|
Срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
25 000 |
|
Условия эксплуатации:
|
от +15 до +30 от 10 до 90 от 84 до 107 |
Таблица 4 - Перечень и диапазоны показаний расчетных физико-химических параметров
|
Параметр |
Диапазон показаний |
|
Детонационная стойкость бензина (октановое число):
|
от 65 до 105 от 70 до 110 |
|
Самовоспламеняемость (цетановое число) ДТ |
от 20 до 80 |
|
Цетановый индекс |
от 9 до 65 |
|
Массовая/объемная доля МТБЭ, % |
от 0 до 20 |
|
Массовая/объемная доля ароматических углеводородов, % |
от 0 до 80 |
|
Массовая/объемная доля бензола, % |
от 0 до 10 |
|
Температура начала кипения, оС |
от 0 до 250 |
|
Температура 10 % отгона, оС |
от 20 до 150 |
|
Температура 50 % отгона, оС |
от 20 до 150 |
|
Температура 90 % отгона, оС |
от 20 до 250 |
|
Температура конца кипения, оС |
от 20 до 380 |
Продолжение таблицы 4
|
Параметр |
Диапазон показаний |
|
Температура кристаллизации, оС |
от -80 до +20 |
|
Предельная температура фильтруемости, оС |
от -50 до +20 |
|
Температура вспышки в закрытом тигле, оС |
от -20 до +100 |
|
Давление насыщенных паров продукта, кПа |
от 40 до 105 |
|
Общий кислород по сумме оксигенатов, % |
от 0 до 5 |
наносится типографским способом на титульный лист руководства по эксплуатации, на лицевую поверхность анализатора методом компьютерной графики или другим методом, например, в виде наклейки.
Комплектность средства измеренийТаблица 5 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор |
MINISCAN IRXpert |
1 шт. |
|
Трубка с разъемом Люэра для заполнения прибора образцом |
1 шт. | |
|
Контейнер для отходов с крышкой |
- |
1 шт. |
|
Трубка для слива образца в контейнер |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Входной фильтр в сборе (включая металлический фильтр 25 мкм) |
- |
1 шт. |
|
Комплект принадлежностей |
- |
1 комп. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 242-1780-2015 с изменением №1 |
1 экз. |
Поверка осуществляется по документу МП 242-1780-2015 «ГСИ. Анализаторы топлив MINISCAN IRXpert. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25 июля 2018 г.
Основные средства поверки:
- стандартные образцы состава и свойств бензина автомобильного ГСО 9495-2009; состава и свойств дизельного топлива ГСО 9493-2009; состава бензола ГСО 7141-95; массовой и объемной доли бензола в нефтепродуктах ГСО 10185-2013; плотности жидкостей РЭП-1 ГСО 8579-2004, РЭП-2 ГСО 8580-2004, РЭП-3 ГСО 8581-2004; массовой доли метил-трет-бутилового эфира в бензине ГСО 10561-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам топлив MINISCAN IRXpertТехническая документация фирмы-изготовителя
ИзготовительФирма «Grabner Instruments Messtechnik GmbH», Австрия
Адрес: Dr. Otto-Neurath-Gasse 1, A-1220 Vienna, Austria
Телефон: +4312821627-0, факс: +4312807334
Е-mail: info.grabner-instruments@ametek.at
Web-сайт: www.grabner-instruments.com
ЗаявительОбщество с ограниченной ответственностью «СокТрейд Ко»
(ООО «СокТрейд Ко»)
ИНН 7715359471
Адрес: 127273, г. Москва, Алтуфьевское шоссе, д. 60 Телефон (факс): +7 (495) 604-44-44
Е-mail: info@soctrade.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: http://www.vniim.ru
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
