МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

04 августа 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

( ................ \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 028BB28700A0AC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29,12.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» августа 2021 г. № 1622

Лист № 1 Регистрационный № 71005-18 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики жидкости ультразвуковые PanaFlow Z3

Назначение средства измерений

Расходомеры-счетчики жидкости ультразвуковые PanaFlow Z3 предназначены для измерений объемного расхода и объема жидкости.

Описание средства измерений

Принцип действия расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3 основан на методе измерения разности между временем прохождения ультразвуковых импульсов по направлению потока жидкости и против него. Возбуждение импульсов производится пьезоэлектрическими ультразвуковыми преобразователями, устанавливаемыми на измерительном участке трубопровода. Пьезоэлектрические ультразвуковые преобразователи работают попеременно в режиме приемник-излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода. Движение жидкости вызывает изменение времени распространения ультразвуковых сигналов по потоку и против него. Разница времен прохождения ультразвуковых импульсов расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3 по потоку и против потока пропорциональна объемному расходу жидкости.

Расходомеры-счетчики жидкости ультразвуковые PanaFlow Z3 состоят из шести ультразвуковых преобразователей LX, установленных в корпусе из углеродистой или нержавеющей стали, и электронно-вычислительного блока XMT.

Расходомеры-счетчики жидкости ультразвуковые PanaFlow Z3 позволяют проводить измерения в прямом и обратном направлениях в случае заказа данной опции.

Электронно-вычислительный блок расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3 выполняет следующие функции:

• - цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;

• - вычисление скорости, объемного расхода и объема, массового расхода и массы жидкости;

• - формирование и хранение архивов событий, измеренных и вычисленных значений, настроечных параметров;

• - индикация измеренных и вычисленных значений;

• - передача измеренной информации по аналоговым, импульсным, частотным сигналам и цифровым интерфейсам;

• - защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.

Общий вид расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3 приведен на рисунке 1. Пломбирование расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3 не предусмотрено.

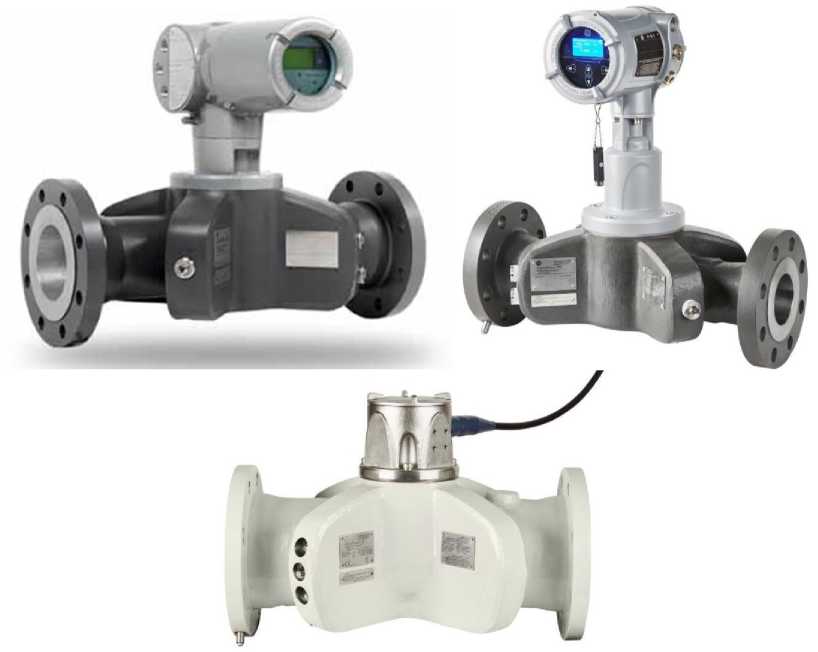

Рисунок 1 - Общий вид расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3

Программное обеспечение

Расходомеры-счетчики жидкости ультразвуковые PanaFlow Z3 имеют встроенное программное обеспечение. Конфигурационные параметры защищены от преднамеренных изменений разграничением прав доступа - трехуровневая система доступа и паролей (общий, служебный, заводской). Все изменения конфигурационных параметров сохраняются в журнале событий, доступном только для чтения.

Доступ к метрологически значимой части программного обеспечения для пользователя закрыт. При изменении установленных параметров (исходных данных) в программном обеспечении обеспечивается подтверждение изменений.

Идентификация программного обеспечения осуществляется путем отображения на дисплее расходомера-счетчика жидкости ультразвукового PanaFlow Z3 или подключенного к нему инженерного персонального компьютера структуры идентификационных данных, содержащих номер версии и цифровой идентификатор программного обеспечения.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3

Таблица 3 - Основные технические характеристики расходомеров-счетчиков жидкости

ультразвуковых PanaFlow Z3

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на маркировочную табличку, установленную на корпусе электронно-вычислительного блока, методом лазерной гравировки.

Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам жидкости ультразвуковым PanaFlow Z3

Приказ Росстандарта №256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Техническая документация фирм GE Sensing EMEA, Ирландия, GE Infrastructure Sensing, LLC,

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «04» августа 2021 г. № 1622

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
