МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

24 февраля 2026 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типа средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.



  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

  Заместитель Руководителя



  Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

  Е.Р. Лазаренко

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___» _____       2026 г. №   ³¹⁷

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

Лист № 1 Регистрационный № 43104-09                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Комплекс измерительно-вычислительный со специальным сужающим устройством на базе контроллера измерительного ROC 809 (далее - ИВК) предназначен для измерения, преобразования, обработки, хранения и индикации измерительных сигналов избыточного давления, разности давлений, температуры и расчета массового (объемного) расхода и массы (объема) речной воды (далее - воды) на установленном в трубопроводе специальном сужающем устройстве в соответствии с РД 50-411-83.

Описание средства измерений

ИВК осуществляет расчет массового (объемного) расхода и массы (объема) воды по методу переменного перепада давления в соответствии с алгоритмом расчета согласно РД 50-411-83.

Расчет физических свойств воды проводится ИВК согласно ГСССД 6-89, ГСССД 187-99 и ГСССД МР 147-2008.

ИВК состоит из измерительных каналов перепада давления (на специальном сужающем устройстве - диафрагме с коническим входом по РД 50-411-83), температуры и давления воды, в которые входят следующие средства измерений:

• - датчики давления серии I/A (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 15863-02) датчик разности давлений IDP10 (далее - IDP10);

• - датчики давления серии I/A (регистрационный номер 15863-02) датчик избыточного давления IGP10 (далее - IGP10);

• - преобразователь термоэлектрический ТХК 9312 (регистрационный номер 14590-95) (далее - ТХК 9312);

• - контроллер измерительный ROC/FloBoss (регистрационный номер 14661-08) модификации ROC 809 (далее - ROC 809).

Взрывозащищенность (искробезопасность) электрических цепей ИВК при эксплуатации достигается путем применения преобразователя измерительного тока и напряжения с гальванической развязкой (барьера искрозащиты) серии К: KFD2-STC4-Ex2 (регистрационный номер 22153-07) (далее - KFD2-STC4-Ex2) и преобразователя измерительного для термопар и термопреобразователей сопротивления с гальванической развязкой (барьера искрозащиты) серии К: KFD2-UT-Ex1 (регистрационный номер 22149-07) (далее - KFD2-UT-Ex1).

Диафрагма с коническим входом ИВК соответствует РД 50-411-83 и устанавливаются на измерительном трубопроводе в соответствии с РД 50-411-83.

Конструкция и длины прямых участков измерительного трубопровода соответствуют РД 50-411-83. ТХК 9312 монтируется на измерительном трубопроводе в соответствии с РД 50-411-83.

Передача сигнала давления и перепада давления от диафрагмы с коническим входом до IGP10 и IDP10 производится по соединительным импульсным линиям в соответствии с РД 50-411-83.

ИВК обеспечивает выполнение следующих основных функций:

• - измерение, обработку, хранение, контроль и индикацию текущих значений перепада давления (на специальном сужающем устройстве - диафрагме с коническим входом по РД 50-411-83), избыточного давления и температуры воды;

• - вычисление, хранение, контроль и индикацию массы (объема) (кг (м³)) и массового (объемного) расхода (кг/ч (м³/ч)) воды;

• - возможность передачи измеренных и вычисленных параметров потока воды по цифровому интерфейсу связи ROC 809 для отображения и регистрации результатов измерения и вычисления, ведения архивов;

• - защита системной информации от несанкционированного доступа программным средствам и изменения установленных параметров, формирование отчетов об измеренных и вычисленных параметрах потока воды.

Состав ИВК указан в таблице 1.

Таблица 1 - Состав ИВК

Конструкция ИВК не предусматривает нанесение знака поверки.

Заводской № 356 ИВК в виде цифрового обозначения нанесен типографским способом на титульный лист паспорта и методом печати на маркировочной табличке шкафа контрольно-измерительных приборов ИВК.

Пломбирование ИВК не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) ИВК обеспечивает реализацию функций ИВК.

Защита ПО ИВК от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

ПО ИВК защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения пароля, ведения доступного только для чтения журнала событий.

Уровень защиты ПО ИВК «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО ИВК приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО ИВК

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики ИВК

Таблица 4 - Технические характеристики ИВК

наносится на маркировочную табличку ИВК методом шелкографии и на титульный лист паспорта типографским способом.

Таблица 5 - Комплектность ИВК

приведены в документе «Государственная система обеспечения единства измерений. Массовый расход, масса, объемный расход и объем воды. Методика измерений комплексом измерительновычислительным со специальным сужающим устройством на базе контроллера измерительного ROC    809»,    утвержденная    ООО ЦМ «СТП», регистрационный номер

в ФИФОЕИ ФР.1.29.2025.51200.

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Завод Бензинов Открытое акционерное общество «ТАИФ-НК»

(ЗБ ОАО «ТАИФ-НК»)

Адрес: Республика Татарстан, 423570, г. Нижнекамск-11, а/я 20 тел. (8555)38-17-15

ИНН 1651025328

Государственный центр испытаний средств измерений Общество с ограниченной ответственностью «СТП»

(ГЦИ СИ ООО «СТП»)

Адрес: 420029, г. Казань, ул. Сибирский тракт, 34, к.013, офис 306 Уникальный номер записи в реестре аккредитованных лиц № 30138-09

В части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229

Регистрационный № 72703-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная массового расхода (массы) воды поз. FT36 цеха № 01 ЗБ ОАО «ТАИФ-НК» (далее - ИС) предназначена для измерений объемного расхода (объема) воды.

Описание средства измерений

Принцип действия ИС основан на непрерывном измерении, преобразовании и обработке при помощи системы обработки информации (далее - СОИ) входных сигналов, поступающих по измерительному каналу объемного расхода.

Состав первичных измерительных преобразователей (далее - ПИП) представлен в таблице 1.

Таблица 1 - Состав ПИП

Состав СОИ представлен в таблице 2.

Таблица 2 - Состав СОИ

ИС представляет собой единичный экземпляр системы измерительной, спроектированной для конкретного объекта из компонентов импортного изготовления. Монтаж и наладка ИС осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией ИС и эксплуатационными документами ее компонентов.

ИС выполняет следующие функции:

• - измерение объемного расхода (объема) воды;

• - формирование отчетов, архивирование, хранение и передача на операторскую станцию измеренных и вычисленных значений;

• - защита системной информации от несанкционированного доступа.

Заводской № 36 ИС в виде цифрового обозначения наносится на маркировочную табличку, закрепленную на шкафу CENTUM, методом шелкографии и на титульный лист паспорта типографским способом.

Нанесение знака поверки на ИС не предусмотрено.

Пломбирование ИС не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) ИС обеспечивает реализацию функций ИС.

Защита ПО ИС от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем идентификации, защиты от несанкционированного доступа.

Идентификационные данные ПО ИС приведены в таблице 3.

Таблица 3 - Идентификационные данные ПО ИС

ПО ИС защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя, ведением доступного только для чтения журнала событий.

Уровень защиты ПО ИС «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 4 - Метрологические характеристики ИС

Таблица 5 - Основные технические характеристики ИС

наносится на маркировочную табличку, закрепленную на шкафу CENTUM, методом шелкографии и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность ИС

приведены в документе «Инструкция «Государственная система обеспечения единства измерений. Объемный расход и объем воды. Методика измерений системой измерительной массового расхода (массы) воды поз. FT36 цеха № 01 ЗБ ОАО «ТАИФ-НК» регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2025.51199.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Приказ Росстандарта от 26 сентября 2022 года № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Открытое акционерное общество «ТАИФ-НК»

(ОАО «ТАИФ-НК»)

ИНН 1651025328

Адрес: 423570, Российская Федерация, Республика Татарстан, г. Нижнекамск, ОПС-11, а/я 20

Телефон: (8555) 38-17-15, факс: (8555) 38-17-36

Web-сайт: https://www.taifnk.ru

E-mail: referent@taifnk.ru

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП»

Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, офис 7

Телефон/факс: (843) 214-20-98, (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229

Лист № 1 Регистрационный № 43101-09                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Комплекс измерительно-вычислительный со стандартным сужающим устройством на базе контроллера измерительного ROC 809 (далее - ИВК) предназначен для измерения, преобразования, обработки, хранения и индикации измерительных сигналов избыточного давления, разности давлений, температуры и расчета массового (объемного) расхода и массы (объема) осветленной воды (далее - вода) на установленном в трубопроводе стандартном сужающем устройстве в соответствии с ГОСТ 8.586.1-2005, ГОСТ 8.586.2-2005, ГОСТ 8.586.5-2005.

Описание средства измерений

ИВК осуществляет расчет массового (объемного) расхода и массы (объема) воды по методу переменного перепада давления в соответствии с алгоритмом расчета согласно ГОСТ 8.586.5-2005.

Расчет физических свойств воды проводится ИВК согласно ГСССД 6-89, ГСССД 187-99 и ГСССД МР 147-2008.

ИВК состоит из измерительных каналов перепада давления (на стандартном сужающем устройстве - диафрагме по ГОСТ 8.586.2-2005), температуры и давления воды, в которые входят следующие средства измерений:

• - датчики давления серии I/A (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 15863-02) датчик разности давлений IDP10 (далее - IDP10);

• - датчики давления серии I/A (регистрационный номер 15863-02) датчик избыточного давления IGP10 (далее - IGP10);

• - преобразователь термоэлектрический ТХК 9312 (регистрационный номер 14590-95) (далее - ТХК);

• - комплекс   измерительно-вычислительный   CENTUM модели   CS3000R3

(регистрационный номер 21532-08);

• - контроллер измерительный ROC/FloBoss (регистрационный номер 59616-15) модификации ROC 809 (далее - ROC).

Стандартная диафрагма ИВК соответствует ГОСТ 8.586.2-2005 и устанавливается на измерительном трубопроводе в соответствии с ГОСТ 8.586.2-2005.

Конструкция и длины прямых участков измерительного трубопровода соответствуют ГОСТ 8.586.1-2005, ГОСТ 8.586.2-2005, ГОСТ 8.586.5-2005. ТХК монтируется на измерительном трубопроводе в соответствии с ГОСТ 8.586.1-2005 и ГОСТ 8.586.5-2005.

Передача сигнала давления и перепада давления от стандартной диафрагмы до IGP10 и IDP10 производится по соединительным импульсным линиям в соответствии с ГОСТ 8.586.5-2005.

ИВК обеспечивает выполнение следующих основных функций:

• - измерение, обработку, хранение, контроль и индикацию текущих значений перепада давления (на стандартном сужающем устройстве - диафрагме по ГОСТ 8.586.2-2005), избыточного давления и температуры воды;

• - вычисление, хранение, контроль и индикацию массы (объема) (кг (м³)) и массового (объемного) расхода (кг/ч (м³/ч)) воды;

• - возможность передачи измеренных и вычисленных параметров потока воды по цифровому интерфейсу связи ROC для отображения и регистрации результатов измерения и вычисления, ведения архивов;

• - защита системной информации от несанкционированного доступа программным средствам и изменения установленных параметров, формирование отчетов об измеренных и вычисленных параметрах потока воды.

Конструкция ИВК не предусматривает нанесение знака поверки.

Заводской номер ИВК в виде цифрового обозначения нанесен типографским способом на титульный лист паспорта и методом печати на маркировочной табличке шкафа контрольно-измерительных приборов ИВК.

Пломбирование ИВК не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) ИВК обеспечивает реализацию функций ИВК.

Защита ПО ИВК от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

ПО ИВК защищено от несанкционированного доступа, изменения алгоритмов

и установленных параметров путем введения пароля, ведения доступного только для чтения журнала событий.

Уровень защиты ПО ИВК «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО ИВК приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО ИВК

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на маркировочную табличку ИВК методом шелкографии и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность ИВК

приведены в документе «Инструкция. Государственная система обеспечения единства измерений. Массовый расход, масса, объемный расход и объем воды. Методика измерений комплексом измерительно-вычислительным со стандартным сужающим устройством на базе контроллера измерительного ROC 809», утвержденная ООО ЦМ «СТП», свидетельство об аттестации методики (метода) измерений № 2803/1-20-RA.RU.311459-2025.

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10^-16 до 100 А»

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Завод Бензинов Открытое акционерное общество «ТАИФ-НК»

(ЗБ ОАО «ТАИФ-НК»)

Адрес: Республика Татарстан, 423570, г. Нижнекамск-11, а/я 20

тел. (8555)38-17-36, факс (8555)38-17-15

Испытательный центр

Государственный центр испытаний средств измерений Общество с ограниченной ответственностью «СТП»

(ГЦИ СИ ООО «СТП»)

Адрес: 420029, г. Казань, ул. Сибирский тракт, 34, к.013, офис 306

Уникальный номер записи в реестре аккредитованных лиц № 30138-09

В части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП»

(ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229

Лист № 1 Регистрационный № 65190-16                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

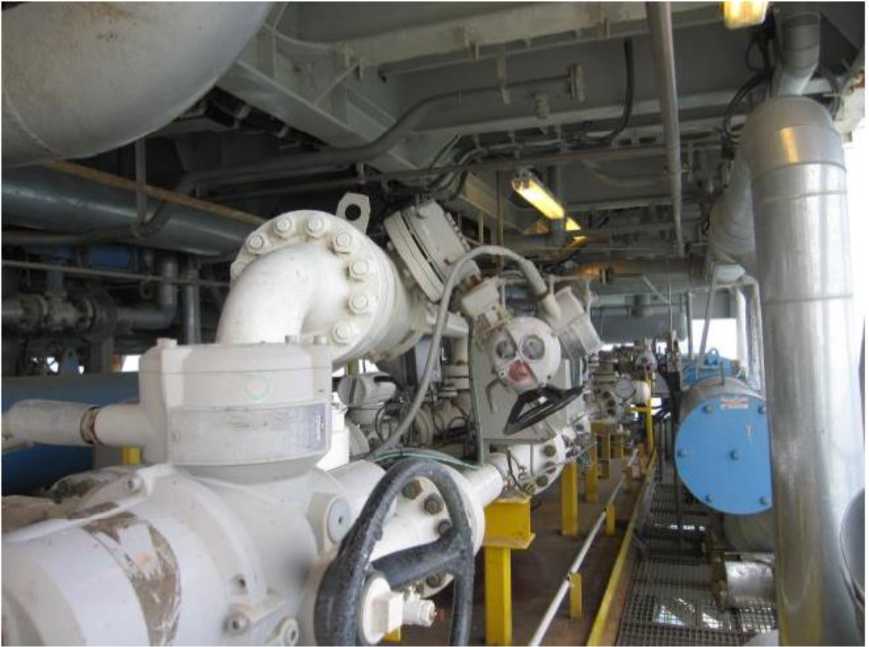

Система измерений количества газа морской ледостойкой стационарной платформы имени Ю. Корчагина ООО «ЛУКОЙЛ-Нижневолжскнефть» (далее - система) предназначена для автоматизированных измерений и контроля объемного расхода и объема газа, давления, температуры, плотности свободного нефтяного газа (далее - газа), выполнения функций сигнализации, а также накопления, регистрации и хранения информации об измеряемых технологических параметрах.

Описание средства измерений

Принцип действия системы основан на косвенном методе измерений объема газа, приведенного к стандартным условиям (температура 20°C, давление 0,101325 МПа), в соответствии с которым измеренный при рабочих условиях объемный расход и объема газа приводят к стандартным условиям методом «р-пересчета» или «pTZ-пересчет» по ГОСТ 8.611. Коэффициент сжимаемости определяют по ГСССД МР 113-03. Плотность газа при рабочих условиях измеряют, плотность газа при стандартных условиях принимают условно-постоянной величиной и заносят в измерительные контроллеры по результатам периодического определения по пробе газа.

Система представляет собой единичный экземпляр измерительной системы, спроектированной для морской ледостойкой стационарной платформы из компонентов серийного производства, вид ИС-2 по ГОСТ 8.596. Система конструктивно состоит из блока измерительных линий (далее - БИЛ) и шкафа обработки информации (далее - ШОИ).

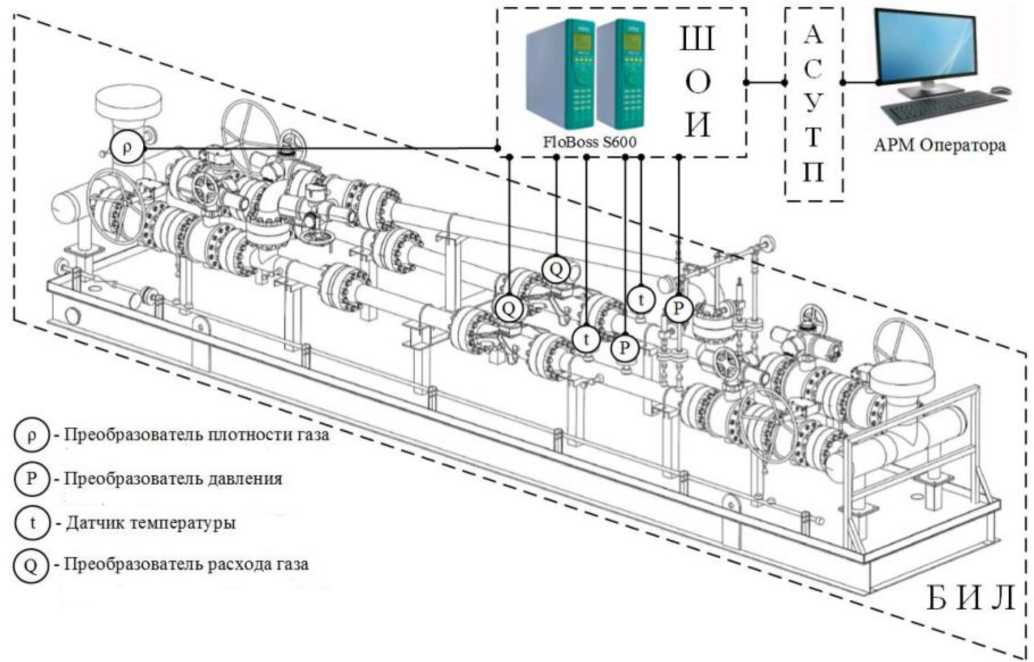

Поток газа поступает во входной коллектор БИЛ и далее, в зависимости от выбора оператора, в одну из двух измерительных линий (далее - ИЛ). БИЛ содержит две ИЛ, одна из которых является рабочей, другая - контрольно-резервной. ШОИ состоит из одного стандартного шкафа фирмы «Rittal» со смонтированными в нем двумя контроллерами измерительными FloBoss S600 (рабочий/резервный), искробезопасными барьерами, коммуникационным и другим оборудованием.

Измерительные преобразователи, размещенные в БИЛ, линиями связи соединены с измерительными контроллерами FloBoss S600, образуя измерительные каналы (далее - ИК), которые обеспечивают в автоматическом режиме измерения:

• - объемного расхода газа в рабочих условиях в каждой ИЛ;

• - плотности газа в БИЛ;

• - давления газа в каждой ИЛ;

• - температуры газа в каждой ИЛ.

Измерительные каналы системы осуществляют измерения следующим образом:

- измерительные преобразователи преобразуют текущие значения параметров технологического процесса в унифицированные электрические сигналы силы постоянного тока в диапазоне от 4 до 20 мА и частотные сигналы;

- сигналы измерительных преобразователей поступают на входы плат ввода/вывода с аналого-цифровыми преобразователями контроллеров измерительных FloBoss S600;

- цифровые коды, преобразованные посредством программных приложений FloBoss S600 в значения физических параметров технологического процесса, отображаются на экранах жидкокристаллического дисплея и при помощи локальной сети передаются на верхний уровень (АСУТП МЛСП) для отображения на мнемосхемах мониторов, регистрации и архивации данных, подготовки отчетов и управления процессом.

Состав ИК системы представлен в таблице 1.

Таблица 1 - Состав ИК системы.

Система осуществляет выполнение следующих основных функций:

• - измерение объемного расхода и объема газа при рабочих условиях;

• - измерение плотности газа при рабочих условиях;

• - измерение температуры и давления газа;

• - вычисление плотности газа при стандартных условиях и иных физико-химических показателей газа (вязкости, показателя адиабаты, теплоты сгорания, числа Воббе и др.) по компонентному составу;

• - вычисление объемного расхода и объема газа, приведенных к стандартным условиям;

• - контроль метрологических характеристик измерительного канала объемного расхода газа рабочей измерительной линии на месте эксплуатации без нарушения режима измерений и учета газа с использованием измерительного канала объемного расхода газа контрольно-резервной измерительной линии;

• - индикация, регистрация, хранение и передача в системы верхнего уровня текущих, средних и интегральных значений измеряемых параметров;

• - диагностику работоспособности измерительных компонентов;

- управление работой системы;

- контроль, индикация и сигнализация предельных значений измеряемых параметров;

- формирование, архивирование и печать отчетов о результатах измерений и по учету газа, протоколов контроля метрологических характеристик; формирование и выдача отчетов системы;

- учет, формирование журнала, архивирование и печать событий системы.

К данному типу средства измерений относится система с заводским № 07720-01.

Заводской номер, состоящий из арабских цифр, и знак утверждения типа нанесен на маркировочную табличку, расположенную на корпусе шкафа СОИ типографским способом. Места нанесения знака утверждения типа и заводского номера приведены на рисунке 3.

Нанесение знака поверки на систему не предусмотрено. Пломбирование системы не предусмотрено. Пломбирование средств измерений, входящих в состав СИКГ, осуществляется в соответствии с описаниями типа и эксплуатационными документами данных средств измерений.

Структурная схема системы приведена на рисунке 1, фотография БИЛ - общий вид, на рисунке 2.

В системе предусмотрена защита от несанкционированного доступа к системной информации, программным средствам, текущим данным и параметрам настройки (замки, механические пломбы, индивидуальные пароли и программные средства для защиты файлов и баз данных, ведение журналов событий системы).

HoBoss S600

АРМ Оператора

Преобразователь плотности газа

Преобразователь давления

Преобразователь расхода газа

t ) - Датчик температуры

Рисунок 1 - Структурная схема

Рисунок 2 - БИЛ (общий вид)

Место нанесения знака утверждения типа

Система измерений количества газа морской ледостойкой стационарной платформы имени Ю. Корчагина

ООО «ЛУКОЙЛНижневолжскнефть»

Заводской номер: 07720-01

Изготовитель: Фирма «Emerson Process Management/Daniel Measurement and Control, Inc.», CHIA

Рисунок 3 - Место нанесения заводского номера и знака утверждения типа

Программное обеспечение

Программное обеспечение (далее - ПО) системы реализовано на базе встроенного ПО контроллеров измерительных FloBoss S600 и обеспечивает выполнение функций системы. Защита ПО системы от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации и защиты от несанкционированного доступа. Защита ПО от несанкционированного доступа, изменения алгоритмов и установленных параметров выполнена путем введения логина и пароля.

Идентификационные данные ПО системы приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО системы

Нормирование метрологических характеристик системы проведено с учетом применения ПО.

Уровень защиты ПО систем от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Таблица 3 - Метрологические характеристики ИК системы

Таблица 4 - Метрологические характеристики системы

Таблица 5 - Технические характеристики

Таблица 6 - Показатели надежности

наносится на маркировочную табличку и на титульный лист инструкции по эксплуатации системы типографским способом.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

приведены в документе «Инструкция. Государственная система обеспечения единства измерений. Объемный расход и объем свободного нефтяного газа. Методика измерений системой измерений системой измерений количества газа МЛСП имени Ю. Корчагина ООО «ЛУКОЙЛ-Нижневолжскнефть», аттестованная ООО «ПРОММАШ ТЕСТ Метрология» (номер записи в реестре аккредитованных лиц № RA.RU.314404), свидетельство об аттестации методики (метода) измерений № 022/RA.RU.314404/2025.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 года № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»

Изготовитель

Фирма «Emerson Process Management/Daniel Measurement and Control, Inc.», США

Адрес: 11100 Brittmoore Park Drive, Houston, TX 77041, USA

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов»

(ЗАО КИП «МЦЭ»)

Адрес: 125424, РФ, г. Москва, Волоколамское ш., 88, стр. 8

тел: (495) 491 78 12, (495) 491 86 55

e-mail: sittek@mail.ru, kip-mce@nm.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU 311313

В части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164

Регистрационный № 44253-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Система измерений количества и показателей качества нефти ООО «Томскнефтепереработка» (далее - СИКН) предназначена для автоматизированного измерения массы брутто товарной нефти (далее - нефти) и вычисления массы нетто нефти.

Описание средства измерений

Принцип действия СИКН основан на измерении массы брутто нефти прямым методом динамических измерений, при котором массу брутто нефти определяют с применением измерительных и комплексных компонентов: счетчиков-расходомеров массовых (далее -массомеры), температуры и давления.

Выходные сигналы массомеров, преобразователей температуры, давления, плотности и влагосодержания передаются на соответствующие входы измерительно-вычислительного комплекса (ИВК), который преобразует их и вычисляет массу нетто нефти. Результаты вычислений ИВК передает на автоматизированное рабочее место (АРМ) оператора для их отображения и регистрации.

СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта.

СИКН состоит из комплекса технологического (КТ) и системы сбора, обработки информации и управления (СОИ). КТ состоит из блока фильтров (БФ), блока измерительных линий (БИЛ), блока измерений показателей качества нефти (БИК), блока поверочной установки (БПУ), блока эталонных средств измерений (БСЭ).

Основные измерительные и комплексные компоненты, входящие в состав СИКН, приведены в таблице 1.

Таблица 1 - Основные измерительные и комплексные компоненты, входящие в состав СИКН

СИКН обеспечивает выполнение следующих основных функций:

• 1) измерение массового расхода, массы брутто нефти, избыточного давления, температуры, плотности, объемной доли воды в нефти;

• 2) вычисление массы нетто нефти;

• 3) отбор проб нефти по ГОСТ 2517-2012;

• 4) регистрация, индикация и хранение результатов измерений;

• 5) формирование, отображение и печать текущих отчетов;

• 6) защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

Пломбирование компонентов СИКН от несанкционированного доступа осуществляется в соответствии с МИ 3002-2006.

Заводской номер 01 в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом лазерной гравировки на маркировочную табличку, обеспечивающим идентификацию, возможность прочтения и сохранность в процессе эксплуатации СИКН и в эксплуатационную документацию типографским способом. Маркировочная табличка СИКН представлена на рисунке 1.

Нанесение знака поверки на СИКН не предусмотрено.

Общий вид СИКН представлен на рисунке 2.

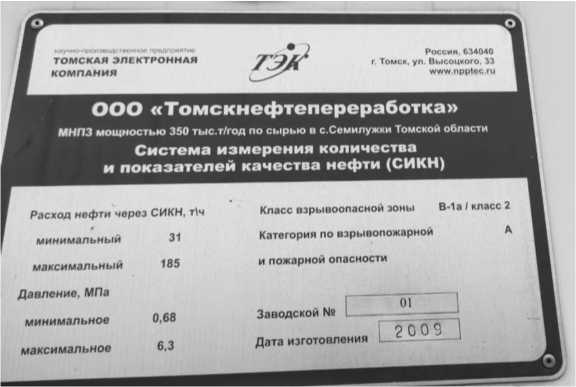

Рисунок 1 - Маркировочная табличка

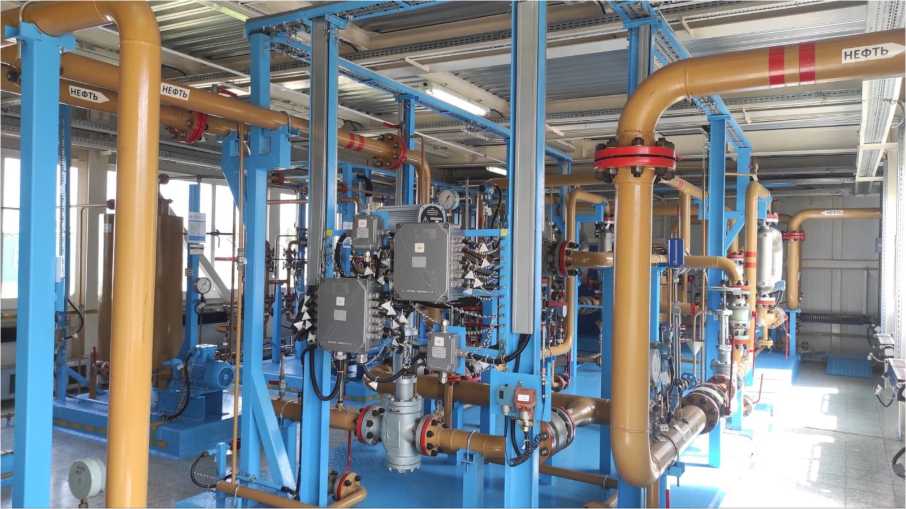

Рисунок 2 - Общий вид СИКН

На АРМ оператора установлено аттестованное программное обеспечение (ПО) «Визард СИКН» (свидетельство об аттестации № АПО-007-10 от 26.04.2010 г).

ПО АРМ оператора «Визард СИКН» обеспечивает:

• - отображение мнемосхемы СИКН;

• - отображения значений измеренных технологических параметров, массы и показателей качества нефти, вычисленных ИВК МикроТЭК;

• - регистрацию событий и аварий;

• - управление исполнительными устройствами;

• - автоматическое выполнение поверки массомеров и контроля метрологических характеристик (КМХ);

• - защиту от несанкционированного доступа;

• - формирование, хранение и вывод на печать протоколов, отчетов, паспортов качества нефти, журнала регистрации показаний СИ СИКН.

Уровень защиты ПО СИКН «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО «Визард СИКН ST»

Метрологические характеристики СИКН нормированы с учетом влияния ПО.

Таблица 3 - Метрологические характеристики

Таблица 4 - Состав и основные метрологические характеристики измерительных каналов (ИК)

Таблица 5 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации и формуляра типографским способом.

Таблица 6 - Комплектность средства измерений

приведены в инструкции «ГСИ. Масса товарной нефти. Методика выполнения измерений системой измерений количества и показателей качества нефти ООО «Томскнефтепереработка» (свидетельство об аттестации методики измерений № RA.RU.313939/29-719-2025, аттестующая организация ФБУ «Томский ЦСМ», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.313939).

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»

Постановление Правительства Российской Федерации от 16.11.2020  № 1847

«Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» п.6.1.1

ГОСТ 8.587-2019 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «Томская электронная компания»

(ООО НПП «ТЭК»)

Адрес: 634040, Россия, г. Томск, ул. Высоцкого, 33

ИНН 70200371396

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области»

(ФБУ «Томский ЦСМ»)

Адрес: Россия, 634012, Томская обл., г. Томск, ул. Косарева, д.17а

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.313315
