МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

14 мая 2019 г.                                               № 1084

Москва

О внесении изменений в описание типа на контроллеры измерительные ROC/FloBoss, модификаций ROC 809,809L, 827,827L и FloBoss 103,107, 107Е

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ЭМЕРСОН» от 28 февраля 2019 г. № 59/СС приказываю:

• 1. Внести изменения в описание типа на контроллеры измерительные ROC/FloBoss, модификаций ROC 809, 809L, 827, 827L и FloBoss 103, 107, 107Е, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 59616-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

_                            - С.С Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота

Федеральное агентство по техническому регулированию и метрологии. __________________

СТЛДШНЯ О СЕРТИФИКАТ Е^:Г1

Сертификат: 00E1036EE32711E880E9E0071BFC5DO276 Кому выдан: Голубев Сергей Сергеевич действителен: с 08,11.2018 до 08.11.2019

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры измерительные ROC/FloBoss, модификаций ROC 809, 809L, 827, 827L и FloBoss 103, 107, 107E (далее - контроллеры ROC/FloBoss) предназначены для измерений и преобразований сигналов измерительных преобразователей температуры, расхода, давления, разности давлений в измеряемые величины, расчета по измеренным значениям расхода и количества жидкостей, газов, пара, а также количества теплоты (тепловой энергии).

Принцип действия контроллеров ROC/FloBoss основан на измерении сигналов измерительных преобразователей температуры, расхода, давления, разности давлений, преобразовании в измеряемые ими величины и расчете по измеренным значениям расхода и количества жидкостей, газов, пара, а так же количества теплоты (тепловой энергии), отображении измеренных значений на ЖК-дисплее, формировании сигналов управления внешними устройств а-ми и передаче информации на компьютер.

Конструктивно контроллеры ROC/FloBoss выполнены в корпусе с установленными печатными платами с элементами электронной схемы, процессорным модулем, присоединительными клеммами, клеммами заземления и модулями ввода/вывода сигналов. Контроллеры ROC/FloBoss могут комплектоваться встроенным либо внешним жидкокристаллическим дисплеем с клавиатурой для считывания показаний и локального управления.

Контроллеры выпускаются в двух исполнениях (Исполнение 1, Исполнение 2), различающихся пределами допускаемых погрешностей измеряемых величин.

В состав контроллеров ROC/FloBoss входят многопараметрические преобразователи интегрального монтажа DVS (DVS205E и DVS205P), либо удаленного монтажа MVS (MVS205RE и MVS205RP).

Многопараметрические преобразователи MVS205R предназначены для измерений избыточного или абсолютного давления, разности давлений, а также измерений температуры с помощью отдельного термопреобразователя сопротивления Ptl00.

Многопараметрические преобразователи DVS205 предназначены для измерений избыточного или абсолютного давления, разности давлений. При их применении для расчета расхода и количества жидкостей и газов температуру среды измеряет непосредственно контроллер при помощи отдельно установленного термопреобразователя сопротивления Ptl00.

Контроллеры ROC/FloBoss обеспечивают:

• -   преобразование измеренных выходных сигналов (напряжение, сила тока, давление, разность давлений) измерительных преобразователей температуры, расхода, давления, разности давлений и других в значения измеряемых ими величин;

• -   расчет расхода и количества измеряемой среды методом переменного перепада давления с использованием стандартных диафрагм в соответствии с ГОСТ 8.586.1-2005, ГОСТ 8.586.2-2005, ГОСТ 8.586.5-2005, стабилизирующих диафрагм по МИ 3416-2013;

• -   расчет расхода и количества измеряемой среды методом переменного перепада давления с использованием осредняющих напорных трубок «ANNUBAR DIAMOND II⁺», «ANNUBAR 485», «ANNUBAR 585» в соответствии с МИ 2667-2011;

• -  расчет объемного расхода и объема природного газа при стандартных условиях с помощью турбинных, ротационных и вихревых расходомеров и счетчиков по МИ 3213-2009, ГОСТ Р 8.740-2011;

• -  расчет расхода и объема измеряемой среды при применении ультразвуковых расходомеров по МИ 3213-2009; ГОСТ 8.611-2013; расчет расхода и объема измеряемой среды с помощью объемных преобразователей расхода с токовым или числоимпульсным выходным сигналом;

• -  расчет расхода и массы измеряемой среды при применении массовых преобразователей расхода с токовым или числоимпульсным выходным сигналом;

• -  расчет количества теплоты (тепловой энергии) по МИ 2412-97, МИ 2451-98.

Контроллеры ROC/FloBoss обеспечивают расчет следующих свойств жидкостей и газов:

• -   коэффициента сжимаемости природного газа по ГОСТ 30319.2-2015 (GERG-91), ГОСТ 30319.3-2015 (AGA8);

• -   коэффициента динамической вязкости и показателя адиабаты природного газа по ГОСТ 30319.3-2015 (AGA8);

• -   плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа по ГСССД MP 113-03;

• -   плотности товарной нефти при стандартных условиях по Р 50.2.076-2010, API 2540, ГОСТ Р 54273-2010;

• -   плотности, энтальпии, показателя адиабаты и коэффициента динамической вязкости воды и пара по ГСССД 187-99, ГСССД МР 147-2008, чистых газов по ГСССД МР 134-2007.

Кроме того контроллеры ROC/FloBoss обеспечивают:

• -  энергонезависимое хранение архивов измеренных и расчетных параметров, ведение журналов событий и журналов нештатных ситуаций;

• -   непосредственный ввод данных о компонентном составе газа от хроматографа;

• -  многоканальное ПИД-регулирование и реализацию заданных оператором алгоритмов;

• -  вывод информации на принтер и ее передачу на внешние устройства по различным интерфейсам связи;

• -   сигнализацию при отказе измерительных преобразователей или при выходе измеряемых параметров за установленные пределы;

• -   работу встроенных часов.

В зависимости от комплектации контроллеры ROC/FloBoss имеют следующие интерфейсы связи для обмена информацией с внешними устройствами и с системой более высокого уровня: RS-232, RS-485, HART, WirelessHART, Foundation Fieldbus, модем для выделенной телефонной линии, модем для коммутируемой телефонной линии, GSM- модем, радиомодем, USB, Ethernet.

В зависимости от модификации контроллеры ROC/FloBoss имеют различное число каналов ввода/вывода, напряжение питания, потребляемую мощность, массу и габаритные размеры.

Общий вид контроллеров ROC/FloBoss представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

' •"

б)

♦

EMERSON

а)

г)

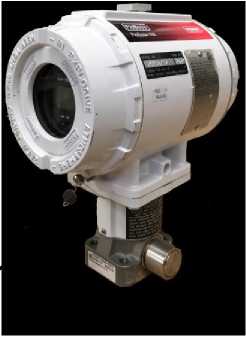

Рисунок 1 - Общий вид а) контроллера FloBoss 103, б) контроллера FloBoss 107, в) контроллера

FloBoss 107E c многопараметрическим преобразователем DVS205, г) контроллера ROC 809,

ROC 809L, д) многопараметрического преобразователя MVS205R, е) контроллера ROC 827,

ROC827L

а)

Место пломбирования

б)

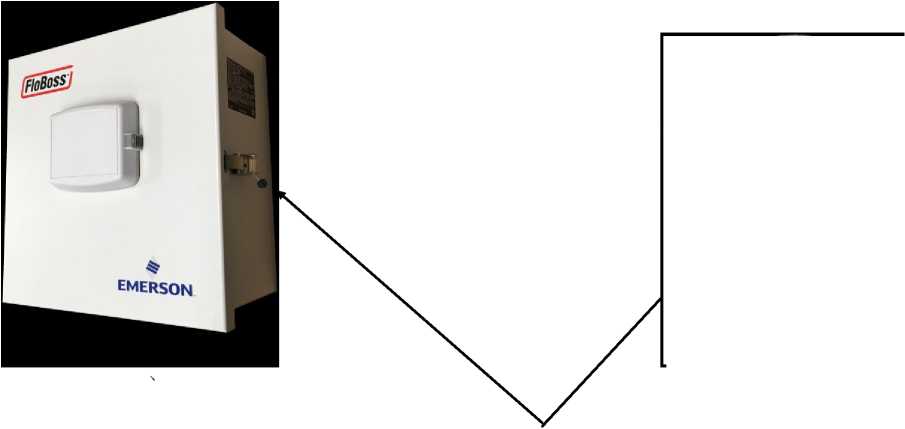

Рисунок 2 - Схема пломбировки от несанкционированного доступа а) контроллера FloBoss

107E, б) контроллера FloBoss 103

Пломбирование контроллеров ROC809, ROC809L, ROC827, ROC827L, FloBoss107 не предусмотрено.

Идентификационные данные программного обеспечения контроллеров ROC/FloBoss указаны в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Продолжение таблицы 1

Продолжение таблицы 1

Продолжение таблицы 1

Продолжение таблицы 1

Таблица 2 - Метрологические характеристики контроллеров ROC/FloBoss

Таблица 3 - Основные технические характеристики контроллеров ROC/FloBoss

Таблица 4 - Метрологические характеристики многопараметрических преобразователей MVS205R, DVS205

Продолжение таблицы 4

Таблица 5 - Основные технические характеристики многопараметрических преобразователей MVS205R, DVS205

наносится на титульный лист руководства по эксплуатации типографским способом, а также на наклейку, расположенную на передней панели контроллера ROC/FloBoss.

Таблица 6 - Комплектность средства измерений

Продолжение таблицы 6

Поверка осуществляется по документу МП 118-221-2013 с изменением № 1 «ГСИ. Контроллеры измерительные ROC/FloBoss. Методика поверки», утвержденному ФГУП «УНИИМ» 01.02.2018 г.

Основные средства поверки:

• - рабочий эталон 3 разряда единицы напряжения постоянного электрического тока по ГОСТ 8.027-2001 в диапазоне значений от 0 до 5 В, 2 разряда единицы силы постоянного электрического тока по Приказу Росстандарта от 01.10.2018 г. № 2091 в диапазоне значений от 0 до 20 мА, калибратор универсальный Н4-7, рег. № 22125-01;

• - рабочий эталон единицы частоты 4 разряда по Приказу Росстандарта от 31.07.2018 г. № 1621 в диапазоне значений от 50 Гц до 12000 Гц, частотомер электронно-счётный Ч3-57, рег. № 6509-78;

• - рабочий эталон единицы электрического сопротивления 3 разряда по Приказу Рос-стандарта от 15.02.2016 г. № 146 в диапазоне от 0 до 300 Ом, магазин электрического сопротивления Р 4831, рег. № 6332-77;

• - рабочий эталон единицы давления 1 разряда по Приказу Росстандарта от 29.06.2018 г. № 1339 в диапазоне значений от 0,005 до 40 кПа, калибратор давления пневматический Метран-505 Воздух-I, рег. № 42701-09;

• - рабочий эталон единицы давления 1 разряда по Приказу Росстандарта от 29.06.2018 г. № 1339 в диапазоне значений от 40 до 1000 кПа, калибратор давления пневматический Метран-504 Воздух-П, рег. № 31057-09;

• - рабочий эталон единицы давления 1 разряда по Приказу Росстандарта от 29.06.2018 г. № 1339 в диапазоне значений от 0,6 до 6 МПа, манометр грузопоршневой МП-60, рег. № 47334-11;

• - рабочий эталон единицы давления 1 разряда по Приказу Росстандарта от 29.06.2018 г. № 1339 в диапазоне значений от 6 до 30 МПа, манометр грузопоршневой МП-600, рег. № 47376-11.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) паспорт и на пломбу.

приведены в эксплуатационном документе.

ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне            от Г10^-16

до 100 А»

Приказ Росстандарта от 31.07.2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

Приказ Росстандарта от 29.06.2018 г. № 1339 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.      Общие

технические условия

ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»

ТР ТС 012/2011 Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»

Приказ Р осстандарта от 15.02.2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»

Техническая документация фирмы «Emerson Process Management»

Фирма «Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V.»,

Мексика, Avenida Industrials 6025, Pargue Industrial Finsa, Nuevo Laredo, Tamaulipas 88725

Телефон: (867) 711-52-00

Фирма «Emerson Process Management / Remote Automation Solutions / Bristol Inc.», США, 1100, Buckingham Street, Watertown, CT, 06795

Телефон: (860) 945-22 00

Общество с ограниченной ответственностью «Эмерсон» (ООО «Эмерсон»)

ИНН 7705130530

Адрес: 115054, г. Москва, ул. Дубининская, д. 53, стр. 5

Телефон: (495) 995-95-59

Факс: (495) 424-88-50

Е- mail: Info.Ru@Emerson.com

Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: (343) 350-26-18

Факс: (343) 350-20-39

Е- mail : uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
