Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «___»_______2019 г. № _____

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные модернизированные «АСИС»

Назначение средства измерений

Системы измерительные модернизированные «АСИС» (в дальнейшем - Системы) предназначены для измерений давления, силы, линейного перемещения, а также для воспроизведений избыточного давления.

Описание средства измерений

Конструкция Систем двухуровневая.

Нижний уровень Систем представлен датчиками соответствующих физических величин и вторичным преобразователем.

Верхний уровень Систем включает в себя ПЭВМ.

Информационная связь между компонентами Систем реализована с использованием стандартных средств обмена информацией в цифровом виде (цифровой сети).

Принцип действия Систем заключается в измерении физических величин первичными преобразователями с последующим преобразованием измерительной информации во вторичном преобразователе (блоке электронно-преобразующим) в цифровой вид. Полученная информация передаётся в ПЭВМ, обрабатывается и выводится на монитор и внешние устройства.

Модификации Систем отличаются количеством измерительных каналов и их диапазонами измерений.

Перечень измерительных каналов Систем приведён в таблице 1.

Таблица 1

Наименование измерительного канала

Обозначение канала

Количество измерительных каналов, шт.

Первичный преобразователь (датчик)

Вторичный преобразователь

Диапазон измерений канала

Пределы допускаемой приведенной погрешности измерений, %

Давление жидкости и газа

ИКД 1-1

от 1 до 160

ГТ 5.1.1

ГТ 6.0.30

или

ГТ 6.0.31

или

ГТ 6.0.32

0.1 МПа

± 1

ИКД 2-1

ГТ 5.1.2

0.2 МПа

ИКД 10-1

ГТ 5.1.3

0.10 МПа

ИКД 30-1

ГТ 5.1.4

0.30 МПа

Сила сжатия

ИКС 1-1

от 1 до 160

ГТ 5.2.1

0.1 кН

± 0,5

ИКС 1-2

ГТ 5.2.2

0.1 кН

ИКС 5-1

ГТ 5.2.3

0.5 кН

ИКС 5-2

ГТ 5.2.4

0.5 кН

ИКС 10-1

ГТ 5.2.5

0.10 кН

ИКС 10-2

ГТ 5.2.6

0.10 кН

ИКС 25-1

ГТ 5.2.10

0.25 кН

ИКС 30-1

ГТ 5.2.7

0.30 кН

ИКС 50-1

ГТ 5.2.8

0.50 кН

ИКС 50-2

ГТ 5.2.9

0.50 кН

ИКС 100-1

ГТ 5.2.14

0.100 кН

ИКС 100-2

ГТ 5.2.17

0.100 кН

ИКС 500-1

ГТ 5.2.16

0.500 кН

Наименование измерительного канала

Обозначение канала

Количество измерительных каналов, шт.

Первичный преобразователь (датчик)

Вторичный преобразователь

Диапазон измерений канала

Пределы допускаемой приведенной погрешности измерений, %

Относительное линейное перемещение

ИКП 10-1

от 1 до 160

ГТ 5.3.1

0... 10 мм

± 0,5

ИКП 10-2

ГТ 5.3.2

0... 10 мм

ИКП 10-3

ГТ 5.3.3

0.10 мм

ИКП 15-2

ГТ 5.3.6

0.15 мм

ИКП 20-1

ГТ 5.3.4

0.20 мм

± 0,2

ИКП 40-1

ГТ 5.3.5

0.40 мм

ИКП 80-1

ГТ 5.3.7

0.80 мм

ИКП 140-1

ГТ 5.3.8

0.140 мм

Воспроизведение избыточного давления

ИКВД 50-2

от 1 до 40

ГТ 2.0.20

0.50 МПа

± 0,5

Фотография общего вида Систем представлена на рисунке 1 и фотография Систем с измерительным каналом воспроизведения избыточного давления на рисунке 2.

Приказ Росстандарта №352 от 25.02.2019, https://oei-analitika.ru

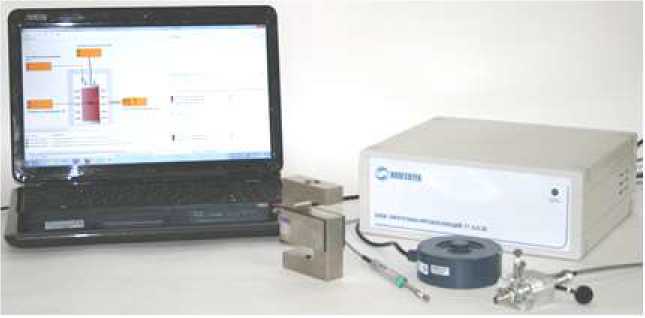

Рисунок 1 - Фотография общего вида Систем

Приказ Росстандарта №352 от 25.02.2019, https://oei-analitika.ru

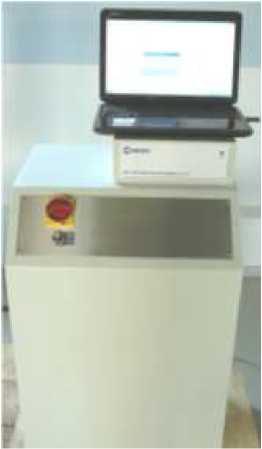

Рисунок 2 - Систем с измерительным каналом воспроизведения избыточного давления

Программное обеспечение

Системы комплектуются следующими версиями программного обеспечения (ПО):

  • ПО АСИС 3.3;

  • ПО АСИС 4.

Версия ПО определяется модификацией Систем.

ПО Систем включает в себя метрологически значимое ПО верхнего уровня, отвечающее за функционирование Систем в целом и обработку измерительной информации.

Функции ПО:

  • - обработка и преобразование сигналов от модулей аналогового ввода;

  • - разграничение доступа к данным для разных групп пользователей;

  • - предоставление пользователям регламентированного доступа к результатам измерений в виде визуальных данных, в том числе готовых к выводу на печать форм с возможностью редактирования этих форм;

  • - обеспечение защиты программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (использование паролей);

  • - диагностика и мониторинг функционирования технических и программных средств Системы;

  • - обеспечение пользователя средствами редактирования программной конфигурации комплекта.

Идентификационные данные ПО приведены в таблице 2 для версии ПО АСИС 3.3 и в таблице 3 для версии ПО АСИС 4.

Таблица 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ScanDriver.dll

Geotek.DeviceIO.Ifacelib.dll

АСИС-Конфигурирование (MeasurerCF G. exe)

Geotek.MeasurerLIB .Metrology2.dll

Geotek.MeasurerLIB .Metrology2.

Windows.Forms.dll

AsisMetrology.Client.dll

Номер версии (идентификационный номер ПО)

не ниже 2.2

не ниже 1.3

не ниже 0.2

0.2.4651.483

не ниже 0.2

4.0.167.0

Цифровой идентификатор ПО

-

-

-

8d8735f993742d6cacc5512b428ffb1a

-

5a7224f5cb4a425f36c0b5df0b238e11

Другие идентификационные данные (если имеются)

MD5

Таблица 3

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

GeotekAsis.exe

Asis.Core.dll

AsisMetrology.Client.dll

Asis.Wpf.dll

Номер версии (идентификационный номер ПО)

не ниже 4

не ниже 4

4.0.167.0

не ниже 4

Цифровой идентификатор ПО

-

-

e717f65562d9034ce3c51dd63ca7a5f1

-

Другие идентификационные данные (если имеются)

MD5

Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики представлены в таблице 4.

Таблица 4

Наименование параметра

Значение

Диапазон измерений избыточного давления, МПа

от 0 до 30

(в зависимости от модификации)

Диапазон измерений силы, кН

от 0 до 500

(в зависимости от модификации)

Диапазон измерений линейного перемещения, мм

от 0 до 140

(в зависимости от модификации)

Диапазон воспроизведений избыточного давления, МПа

от 0 до 50

Пределы допускаемой приведённой погрешности измерений избыточного давления, %

± 1

Пределы допускаемой приведённой погрешности измерений силы сжатия, %

± 0,5

Пределы допускаемой приведённой погрешности измерений линейного перемещения, %

± 0,2; ± 0,5

Пределы допускаемой приведённой погрешности воспроизведений избыточного давления, %

± 0,5

Количество каналов измерений избыточного давления, шт.

от 1 до 160

Количество каналов измерений силы сжатия, шт.

от 1 до 160

Количество каналов измерений линейного перемещения, шт.

от 1 до 160

Количество каналов воспроизведений избыточного давления, шт.

от 1 до 40

Напряжение питающей сети, В

от 187 до 242

Продолжение таблицы 4

Частота напряжения питания, Гц

50 ± 1

Условия эксплуатации:

  • - температура окружающего воздуха, °С:

  • для датчиков силы (кроме ГТ 5.2.14, ГТ 5.2.16, ГТ 5.2.17) и линейного перемещения;

  • для остальных составных частей системы, включая ГТ 5.2.14, ГТ 5.2.16, ГТ 5.2.17;

  • - относительная влажность окружающего воздуха, %;

  • - атмосферное давление, кПа

от - 10 до + 35

от + 15 до + 35 до 80

от 84 до 106,7

Знак утверждения типа

наносится вверху слева на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплект поставки приведён в таблице 5.

Таблица 5

Модель

Обозначение

Наименование

Кол-во, шт.

ГТ 6.0.30

ГТЯН.421447.017

Блок электронно-преобразующий

*

ГТ 6.0.31

ГТЯН.421447.018

ГТ 6.0.32

ГТЯН.421447.020

ГТ 5.1.1

ГТЯН.406515.009

Датчик давления

*

ГТ 5.1.2

ГТЯН.406515.010

Датчик давления

*

ГТ 5.1.3

ГТЯН.406515.008

Датчик давления (10 МПа)

*

ГТ 5.1.4

ГТЯН.406515.011

Датчик давления (40 МПа)

*

ГТ 5.2.1

ГТЯН.401162.058

Датчик силы

*

ГТ 5.2.2

ГТЯН.401162.059

Датчик силы

*

ГТ 5.2.3

ГТЯН.401162.055

Датчик силы

*

ГТ 5.2.4

ГТЯН.401162.060

Датчик силы

*

ГТ 5.2.5

ГТЯН.401162.054

Датчик силы

*

ГТ 5.2.6

ГТЯН.401162.061

Датчик силы

*

ГТ 5.2.7

ГТЯН.401162.056

Датчик силы

*

ГТ 5.2.8

ГТЯН.401162.057

Датчик силы

*

ГТ 5.2.9

ГТЯН.401162.062

Датчик силы

*

ГТ 5.2.10

ГТЯН.401162.063

Датчик силы

*

ГТ 5.2.14

ГТЯН.401162.069

Датчик силы (100 кН)

*

ГТ 5.2.16

ГТЯН.401162.079

Датчик силы

*

ГТ 5.2.17

ГТЯН.401162.080

Датчик силы

*

ГТ 5.3.1

ГТЯН.401162.049

Датчик перемещений

*

ГТ 5.3.2

ГТЯН.401162.051

Датчик перемещений

*

ГТ 5.3.3

ГТЯН.401162.052

Датчик перемещений

*

ГТ 5.3.4

ГТЯН.401162.038

Датчик перемещений

*

ГТ 5.3.5

ГТЯН.401162.045

Датчик перемещений

*

ГТ 5.3.6

ГТЯН.401162.050

Датчик перемещений

*

Продолжение таблицы 5

ГТ 5.3.7

ГТЯН.401162.064

Датчик перемещений

*

ГТ 5.3.8

ГТЯН.401162.081

Датчик перемещений

*

ГТ 2.0.20

ГТЯН.423124.001

Устройство управления давлением (50 МПа)

*

Система измерительная «АСИС»

ГТЯН.411711.001РЭ

Руководство по эксплуатации

1

Система измерительная «АСИС»

ГТЯН.411711.001МП

Методика поверки

1

* - количество определяется заказом

Поверка

осуществляется по документу ГТЯН.411711.001МП «Система измерительная модернизированная «АСИС». Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 30 июня 2015 г.

Перечень основных рекомендуемых средств поверки представлен в таблице 6.

Таблица 6

Наименование средств поверки и обозначение

Основные метрологические характеристики

Калибратор давления портативный Метран 502-ПКД-10П

Диапазон воспроизведения давления от 0 до 2,5 МПа, пределы допускаемой приведенной погрешности ± 0,15 %

Манометр цифровой R

Диапазон измерений давления от 0 до 10 МПа Пределы допускаемой основной погрешности ± 0,1 %

Манометр цифровой D2

Диапазон измерений давления от 0 до 70 МПа

Пределы допускаемой приведенной погрешности ± 0,1 %

Набор плоскопараллельных концевых мер длины 2-Н1

Наличие мер длины от 0,5 до 100 мм, класс точности 2

Головка микрометрическая серия 152

Диапазон измерений линейных перемещений от 0 до 50 мм, пределы допускаемой абсолютной погрешности ± 4 мкм

Рабочий эталон 2 разряда по ГОСТ 8.640-2014

Диапазон измерений силы сжатия от 100 Н до 500 кН, пределы допускаемых доверительных границ относительной погрешности при доверительной вероятности 0,95 составляют ± 0,12 %

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к системам измерительным модернизированным «АСИС»

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от V10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.

Системы измерительные «АСИС». Технические условия. ГТЯН.411711.001ТУ.

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие «Геотек» (ООО НПП «Геотек»)

ИНН 5837030458

Адрес: 440004, г. Пенза, ул. Центральная, строение 1М

Телефон (факс): (8412) 38-17-44

Е-mail: info@geoteck.ru

Веб-сайт: www.npp-geoteck.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440039, г. Пенза, ул. Комсомольская, д. 20

Телефон/факс: (8412) 49-82-65

Е -mail: pcsm@sura.ru

Аттестат аккредитации ФБУ «Пензенский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311197 от 24.07.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

А.В. Кулешов

М.п.

« ___ » _______________ 2019 г.




МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

25 февраля 2019 г.                                           №   352

Москва

О внесении изменений в описание типа на системы измерительные модернизированные «АСИС»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением ООО НПП «Геотек» от 20 декабря 2018 г. № 319 п р и к а з ы в а ю:

  • 1. Внести изменения в описание типа на системы измерительные модернизированные «АСИС», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61952-15, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                     С. С. Голубев

(----------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036EE32711E880E9E0071BFC5DO276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

<_____—______




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
