УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «2» декабря 2021 г. №2702

Лист № 1 Регистрационный № 79142-20 Всего листов 16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления ПД с кварцевым чувствительным элементом

Назначение средства измерений

Преобразователи давления ПД с кварцевым чувствительным элементом (далее -преобразователи) предназначены для непрерывных измерений абсолютного давления и температуры жидкостей и газов и преобразования результатов измерений в частотный или цифровой выходной сигнал. В отдельных моделях преобразователей реализована функция измерения температуры.

Описание средства измерений

Принцип действия преобразователей при измерении давления основан на изменении частоты собственных колебаний кварцевого силочувствительного пьезоэлемента, закрепленного на мембране, вызванных воздействием давления измеряемой среды. Принцип действия преобразователей при измерении температуры основан на зависимости частоты пьезоэлектрического резонатора от температуры.

Преобразователи конструктивно выполнены в цилиндрическом корпусе, который разделен на измерительную камеру с чувствительным элементом и отсек электроники. В корпусе также может располагаться (для модификаций ПДМ и ПДС) разделитель сред, для защиты кварцевого чувствительного элемента от воздействия агрессивных сред, и резонатор кварцевый термочувствительный РКТВ 206, для компенсации воздействия температуры окружающей среды на результаты измерений давления и, в отдельных моделях, для измерения температуры. Корпус преобразователя может быть изготовлен из нержавеющей стали 12Х18Н10Т, сплава Инконеля 625 (718), алюминиевого сплава Д16, или полиамида.

В качестве чувствительных элементов используются: резонатор кварцевый манометрический абсолютного давления (РКМА) или резонатор кварцевый манометрический абсолютного давления объемного сжатия (РКМА-ОС). РКМА состоит из мембраны, силочувствительного пьезоэлемента, закрепленного на мембране, прокладки и крышки. РКМА-ОС состоит из мембраны, рамочного силочувствительного пьезоэлемента и крышки. Все детали РКМА и РКМА-ОС изготовлены из монокристаллического кварца и соединены легкоплавким стеклом. Полость между мембраной и крышкой вакуумирована. Чувствительный элемент установлен в измерительной камере и соединен через герметичные токовводы с отсеком электроники.

  • -   частотный выходной сигнал по измеряемому давлению от 40 до 100 кГц, частотный сигнал для компенсации температурной погрешности и реализации функции измерения температуры от 30 до 45 кГц;

  • -   частотный выходной сигнал по измеряемому давлению от 0,3 до 5,5 кГц, частотный сигнал для компенсации температурной погрешности и реализации функции измерения температуры от 0,3 до 2 кГц;

  • -   цифровой сигнал интерфейса RS-485 с протоколом обмена Modbus-RTU;

  • -   цифровой сигнал интерфейса UART с протоколом обмена Modbus-RTU;

  • -    цифровой сигнал интерфейса I2C;

  • -    цифровой сигнал интерфейса Quartz;

  • -   цифровой сигнал USB с протоколом обмена Modbus-RTU.

Материалы, контактирующие с измеряемой средой: сталь 12Х18Н10Т, алюминиевый сплав Д16, сплав Инконель 625 (718), полиамид, кварц монокристаллический, клей УП-5-207, защита пайки лак ЛФ-32ЛН, кольцо резиновое уплотнительное, защитное фторопластовое кольцо.

Преобразователи имеют следующие модификации, отличающиеся конструктивным исполнением и метрологическими характеристиками:

ПДА - преобразователи абсолютного давления жидких и газовых сред без разделительной среды. Материалы, контактирующие с измеряемой средой: сталь 12Х18Н10Т, алюминиевый сплав Д16, полиамид, кварц монокристаллический, лак ЛФ-32ЛН, кольцо резиновое уплотнительное. Преобразователи ПДА выпускаются в конструктивных исполнениях с кодом: 10, 20, 22, 23, 30, 54, 55, 56, 62.

ПДМ - преобразователи абсолютного давления жидких и газовых сред, оснащенные маслонаполненным мембранным разделителем. Материалы, контактирующие с измеряемой средой: сталь 12Х18Н10Т. Преобразователи ПДМ выпускаются в конструктивных исполнениях с кодом: 10, 20, 29.

ПДС - малогабаритные преобразователи абсолютного давления жидких и газовых сред, оснащенные маслонаполненным сильфонным разделителем. Материалы, контактирующие с измеряемой средой: сталь 12Х18Н10Т, сплав Инконель 625 (718), кольцо резиновое уплотнительное, защитное фторопластовое кольцо. Преобразователи ПДС выпускаются в конструктивных исполнениях с кодом: 22, 25, 30, 31, 32, 35, 40, 41, 43, 44, 45, 46, 50, 61, 62, 70, 71. Дополнительно могут выполнять функцию измерения температуры.

ПДГ - преобразователи абсолютного гидростатического—давления пресной и морской воды без разделительной среды. Материалы, контактирующие с измеряемой средой: сталь 12Х18Н10Т, полиуретан, полиамид, кольцо резиновое уплотнительное. Преобразователи ПДГ выпускаются в конструктивных исполнениях с кодом: 14, 15. Дополнительно могут выполнять функцию измерения температуры.

Код исполнения преобразователей представлен ниже:

'        '        ' Т -

ПД Х -

ХХ -

АХ

А - без разделителя сред

М - с мембранным разделителем сред

С - с сильфонным разделителем сред (скважинный)

Г - гидростатический_____________________

Верхний предел измеряемого давления, МПа_____

Основная приведенная погрешность, % ВПИ_________

Верхний предел рабочих температур, ° С______________

Класс абсолютной погрешности канала температуры, ° С 0 - функция измерения температуры не реализована 1 - 0,1

3 - 0,3

5 - 0,5______________________________________________________

Материал корпуса:

Н - сталь 12Х18Н10Т

П - полиамид

И - сплав Инконеля 625 (718)

А - алюминиевый сплав Д16______________________

Код конструктивного исполнения

Вид разъема:

0 - подключение через провода

4 - разъем РС4ТВ

7 - разъем РС7ТВ

1 - разъем РС10ТВ_________________________________________________________

Выходной сигнал:

Ч - частотный выходной сигнал:

  • - Ч1 - генератор, на выходе которого собственная частота подключенного резонатора от 30 до 100 кГц

  • - Ч2 - генератор биения частот от 0,3 до 5,5 кГц

Ц - цифровой выходной сигнал:

  • - Ц1 - цифровой сигнал интерфейса RS485;

  • - Ц2 - цифровой сигнал интерфейса UART;

  • - Ц3 - автономный, с записью данных в память;

  • - Ц4 - цифровой сигнал интерфейса I2C.

  • - Ц5 - с возможностью записи в энергонезависимую память в автономном режиме и последующего чтения по интерфейсу USB.

  • - Ц6 - цифровой сигнал интерфейса Quartz

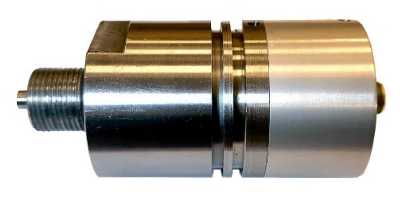

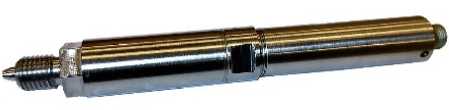

Общий вид преобразователей ПДА, ПДМ, ПДС, ПДГ в зависимости от кодов конструктивного исполнения представлен на рисунках 1-4.

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

Код конструктивного исполнения 10

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

Код конструктивного исполнения 20, 22, 23

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

Код конструктивного исполнения 30

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

Код конструктивного исполнения 54

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

Код конструктивного исполнения 55, 56

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

Код конструктивного исполнения 62

Рисунок 1 - Общий вид преобразователей ПДА

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

Код конструктивного исполнения 10        Код конструктивного исполнения 20

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

Код конструктивного исполнения 29

Рисунок 2 - Общий вид преобразователей ПДМ

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

Код конструктивного исполнения

22, 30, 31, 50, 61

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

Код конструктивного исполнения 25, 35

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

Код конструктивного исполнения 32

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

Код конструктивного исполнения 40

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

Код конструктивного исполнения 41

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

Код конструктивного исполнения 43

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

Код конструктивного исполнения 44, 45

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

Код конструктивного исполнения 46

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru
Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

Код конструктивного исполнения 70, 71

Рисунок 3 - Общий вид преобразователей ПДС

Код конструктивного исполнения 62

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

Код конструктивного исполнения 14

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

Код конструктивного исполнения 15

Рисунок 4 - Общий вид преобразователей ПДГ

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

заводского номера

Рисунок 4 - Общий вид преобразователей ПД с указанием места нанесения заводского номера

Пломбирование преобразователей не предусмотрено. Информация о заводском номере преобразователя нанесена на его корпус методом лазерной гравировки. Конструкция преобразователя и его особенности эксплуатации не позволяют нанести знак поверки на корпус.

Программное обеспечение

Преобразователи с частотным выходным сигналом не имеют встроенного программного обеспечения (ПО).

Преобразователи с цифровым выходным сигналом имеют встроенное метрологически значимое ПО и внешнее, метрологически незначимое ПО.

Встроенное ПО предназначено для преобразования результатов измерений в цифровой код с целью его последующего хранения и передачи. Программный код постоянен, средства и пользовательская оболочка для программирования или изменения встроенного ПО отсутствуют.

Влияние встроенного ПО на результаты измерений учтено при нормировании метрологических характеристик.

Внешнее ПО устанавливается на персональный компьютер и предназначено для настройки и поверки преобразователей с цифровым выходным сигналом.

Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО преобразователей и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077.

Идентификационные данные ПО приведены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)

Значение

Выходной сигнал Ц1, Ц2, Ц

в коде исполнения

Идентификационное наименование ПО

SENSOR-RS485-I2C-SPI-16COEFFS.COF

Номер версии (идентификационный номер) ПО, не ниже

1.5.2.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Выходной сигнал Ц3 в коде исполнения

Идентификационное наименование ПО

ARV1F10.COF

Номер версии (идентификационный номер) ПО, не ниже

1.4.0.1

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Выходной сигнал Ц5 в коде исполнения

Идентификационное наименование ПО

zPas-20M.hex

Номер версии (идентификационный номер) ПО, не ниже

1.0.0.13

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Выходной сигнал Ц6 в коде исполнения

Идентификационное наименование ПО

Q2-View

Номер версии (идентификационный номер) ПО, не ниже

1.27

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Таблица 2 - Идентификационные данные внешнего ПО

Идентификационные данные (признаки)

Значение

Выходной сигнал Ц1, Ц2, Ц3, Ц4 в коде исполнения

Идентификационное наименование ПО

KalibratorGUI

Номер версии (идентификационный номер) ПО, не ниже

1.8

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

не используется

Выходной сигнал Ц5 в коде исполнения

Идентификационное наименование ПО

QSMonitor

Номер версии (идентификационный номер) ПО, не ниже

1.0.0.8

Идентификационные данные (признаки)

Значение

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

не используется

Выходной сигнал Ц6 в коде исполнения

Идентификационное наименование ПО

q2view v.1.27

Номер версии (идентификационный номер) ПО, не ниже

1.27

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

не используется

Метрологические и технические характеристики преобразователей Метрологические характеристики преобразователей приведены в таблицах 3-9, основные технические характеристики преобразователей - в таблице 10.

Таблица 3 - Метрологические характеристики преобразователей модификации ПДА

Код исполнения

Код конструктивного исполнения

Нижний предел измерений,

МПа (1) (2) (3)

Верхний предел измерений,

МПа (1) (2)

Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности, ±у, % (2) (4)

ПДА-P-y-T-H- 10-Y-AX

10

0Д103

0,106; 0,16; 0,25;

0,4; 0,6; 1,0; 1,6

0,06; 0,1; 0,15

59,9А03

0,106; 0,16; 0,25

0,025; 0,04; 0,06; 0,1; 0,15

0,4; 0,6; 1,0; 1,6

0,06; 0,1; 0,15

0,1

0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0;

10,0; 16,0; 25,0

0,06; 0,1; 0,15

ПДА-Р-у-Т-Н-20-Y-AX

ПДА-Р-у-Т-Л-20-Y-AX

20

0Д103

0,106; 0,16; 0,25;

0,4; 0,6; 1,0; 1,6

0,06; 0,1; 0,15

59,9А03

0,106; 0,16; 0,25

0,025; 0,04; 0,06; 0,1; 0,15

0,4; 0,6; 1,0; 1,6

0,06; 0,1; 0,15

0,1

0,25; 0,45; 0,6;

1,0; 1,6

0,06; 0,1; 0,15

ПДА-Р^-Т-Н-22-Y-AX

1I;IA-P-y-T-A-22-Y-AX

22

0Д103

0,106; 0,16; 0,25

0,025; 0,04; 0,06; 0,1; 0,15

45А03

0,106; 0,16; 0,25

0,025; 0,04; 0,06; 0,1; 0,15

ПДЛ-Р-Г-Т-Н-23 -Y-AX

23

0Д103

0,106; 0,16; 0,25;

0,4; 0,6; 1,0; 1,6

0,06; 0,1; 0,15

59,9А03

0,106; 0,16; 0,25

0,025; 0,04; 0,06; 0,1; 0,15

^A-P-y-T-H-3 0-Y-AX

^A-P-y-T-A-3 0-Y-AX

30

0Д103

0,106; 0,16; 0,25;

0,4; 0,6; 1,0; 1,6

0,06; 0,1; 0,15

59,9А03

0,106; 0,16; 0,25

0,025; 0,04; 0,06; 0,1; 0,15

0,4; 0,6; 1,0; 1,6

0,06; 0,1; 0,15

0,1

0,25; 0,45; 0,6;

1,0; 1,6

0,06; 0,1; 0,15

ПДА-Р-у-Т-11-54-У-АХ

ПДА-Р-у-Т-А-54-У-АХ

54

0,6403

0,106; 0,16; 0,25;

0,3; 0,4

0,025; 0,04; 0,06; 0,1; 0,15

59,9Д03

0,106; 0,16; 0,25;

0,3; 0,4

0,025; 0,04; 0,06; 0,1; 0,15

0,4; 0,6; 1,0; 1,6

0,04; 0,06; 0,1; 0,15

0,1

0,25; 0,3; 0,45;

0,6; 1,0; 1,6

0,06; 0,1; 0,15

ПДА-Р-у-Т-11-55-У-АХ ПДА-Р-у-Т-А-55-У-АХ

55

0,6403

0,01

0,15; 0,25

0,06; 0,106; 0,16;

0,25; 0,4

0,04; 0,06; 0,1; 0,15

59,9Д03

0,106; 0,16; 0,25;

0,4

0,025; 0,04; 0,06; 0,1; 0,15

0,4; 0,6; 1,0; 1,6

0,04; 0,06; 0,1; 0,15

0,1

0,25; 0,3; 0,45;

0,6; 1,0; 1,6

0,06; 0,1; 0,15

ПДА-Р-у-Т-11-56-У-АХ

ПДА-Р-у-Т-А-56-У-АХ

56

0,6403

0,01

0,15; 0,25

0,06; 0,106; 0,16;

0,25; 0,4

0,04; 0,06; 0,1; 0,15

59,9Д03

0,106; 0,16; 0,25;

0,3; 0,4

0,025; 0,04; 0,06; 0,1; 0,15

0,4; 0,6; 1,0; 1,6

0,04; 0,06; 0,1; 0,15

0,1

0,25; 0,3; 0,45;

0,6; 1,0; 1,6

0,06; 0,1; 0,15

ПДА-Р-у-Т-П-62-Y-AX

62

59,9Д03

0,106; 0,16; 0,25

0,025; 0,04; 0,06; 0,1; 0,15

0,6403

0,106; 0,16; 0,25

0,04; 0,06; 0,1; 0,15

Примечания:

  • (1) Допускается применение других единиц измерений, допущенных к применению в РФ.

  • (2) Конкретные значения указаны в паспорте.

  • (3) По согласованию с пользователем допускается изготовление преобразователя с изменением нижнего предела измерений давления, лежащего внутри нормируемых значений верхнего и нижнего предела соответствующего диапазона.

  • (4) Вариация показаний не должна превышать | у |.

Код исполнения

Код конструктивного исполнения

Нижний предел измерений, МПа (1) (2) (3)

Верхний предел измерений, МПа (1) (2)

Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности, ±у, % (2) (4)

ПДМ-P-y-T-H- 10-Y-AX

10

0,1

0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0;

10,0; 16,0; 25,0

0,06; 0,1; 0,15

ПДМ-Р-у-Т-Н-20-Y-AX

20

0,6403

0,106; 0,16; 0,25;

0,4; 0,6; 1,0; 1,6

0,06; 0,1; 0,15

59,9403

0,106; 0,16; 0,25

0,04; 0,06; 0,1; 0,15

0,4; 0,6; 1,0; 1,6

0,06; 0,1; 0,15

0,1

0,25; 0,45; 0,6;

1,0; 1,6

0,06; 0,1; 0,15

11ДМ-Р-у-Т-11-29-У-АХ

ПДМ-Р-у-Т-И-29-Y-AX

29

0,1

1,0; 1,6; 2,5; 4,0;

6,0; 8,0

0,06; 0,1; 0,15

Примечания:

  • (1) Допускается применение других единиц измерений, допущенных к применению в РФ.

  • (2) Конкретные значения указаны в паспорте.

  • (3) По согласованию с пользователем допускается изготовление преобразователя с изменением нижнего предела измерений давления, лежащего внутри нормируемых значений верхнего и нижнего предела соответствующего диапазона.

  • (4) Вариация показаний не должна превышать | у |.

Таблица 5 - Метрологические характеристики преобразователей модификации ПДС без

функции измерения температуры

Код исполнения

Код конструктив ного исполнения

Нижний предел измерений, МПа

(1) (2) (3)

Верхний предел измерений,

МПа (1) (2)

Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности, ±у, % (2) (4)

11ДС-Р-у-Т-С-11-22-У-АХ

22

0,1

20; 40; 60; 80;

0,04; 0,06; 0,1; 0,15

11ДС-Р-7-Т-С-И-22-У-АХ

100; 110; 140

11ДС-Р-у-Т-С-11-25-У-АХ

25

0,1

20; 40; 60; 80;

0,04; 0,06; 0,1; 0,15

11ДС-Р-7-Т-С-И-25-У-АХ

100; 110; 140

ПДС-Р-7-Т-С-11-30-У-АХ

30

0,1

20; 40; 60; 80;

0,04; 0,06; 0,1; 0,15

11ДС-Р-7-Т-С-И-2,0-У-А.Х

100; 110; 140

11ДС-Р-7-Т-С-11-31-У-А.Х

31

0,1

20; 40; 60; 80;

0,04; 0,06; 0,1; 0,15

11ДС-Р-7-Т-С-И-31-У-А.Х

100; 110; 140

11ДС-Р-7-Т-С-11-32-У-А.Х

32

0,1

20; 40; 60; 80;

0,04; 0,06; 0,1; 0,15

11ДС-Р-7-Т-С-И-32-У-А.Х

100; 110; 140

Код исполнения

Код конструктив ного исполнения

Нижний предел измерений,

МПа

(1) (2) (3)

Верхний предел измерений,

МПа (1) (2)

Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности, ±у, % (2) (4)

11ДС-Р-у-Т-С-1 l-35-Y-,\X

35

0,1

20; 40; 60; 80;

0,04; 0,06; 0,1; 0,15

ПДС-Р^-Т-С-И-35-У-АХ

100; 110; 140

11ДС-Р-у-Т-С-1 l-40-Y-,\X ПДС-Р-у-Т-С-И-40-У-АХ

40

0,1

20; 40; 60; 80

0,06; 0,1; 0,15; 0,25

11ДС-Р-у-Т-С-11-41 -У-АХ

41

0,1

20; 40; 60; 80;

0,04; 0,06; 0,1; 0,15

11ДС-Р-у-Т-С-И-41 -Y-АХ

100

11ДС-Р-у-Т-С-11-43-Y-AX

43

0,1

20; 40; 60; 80;

0,04; 0,06; 0,1; 0,15

ПДС-Р^-Т-С-И-43-У-АХ

100

11ДС-Р-у-Т-С-11-44-Y-AX

44

0,1

20; 40; 60; 80;

0,04; 0,06; 0,1; 0,15

ПДС-Р^-Т-С-И-44-У-АХ

100;140

11ДС-Р-у-Т-С-11-45-Y-AX

45

0,1

20; 40; 60; 80;

0,04; 0,06; 0,1; 0,15;

ПДС-Р^-Т-С-И-45-У-АХ

100;140

0,25

11ДС-Р-у-Т-С-11-46-Y-AX

46

0,1

20; 40; 60; 80;

0,04; 0,06; 0,1; 0,15

ПДС-Р^-Т-С-И-46-У-АХ

100;140

11ДС-Р-у-Т-С-11-50-Y-AX

50

0,1

20; 40; 60; 80;

0,04; 0,06; 0,1; 0,15

ПДС-Р^-Т-С-И-50-У-АХ

100;140

ПДС-Р^-Т-С-Н-61 -y-ax

61

0,1

20; 40; 60; 80;

0,04; 0,06; 0,1; 0,15;

ПДС-Р^-Т-С-й-6 1 -y-ax

100

0,25

ПДС-Р^-Т-С-Н-62-У-АХ

62

0,1

20; 40; 60; 80;

0,04; 0,06; 0,1; 0,15;

ПДС-Р^-Т-С-И-62-У-АХ

100

0,25

ПДС-Р-у-Т-С-Н-70-У-Ц5

70

0,1

20; 40; 60; 80;

0,04; 0,06; 0,1; 0,15;

ПДС-Р-Г-Т-С-И-70-У-Ц5

100

0,25

ПДС-Р^-Т-С-Н-7 1-У-Ц5

71

0,1

20; 40; 60; 80;

0,04; 0,06; 0,1; 0,15;

ПДС-Р^-Т-С-й-7 1-У-Ц5

100

0,25

Примечания:

(1) Допускается применение других единиц измерений, допущенных к применению в РФ.

(2) Конкретные значения указаны в паспорте.

(3) По согласованию с пользователем допускается изготовление преобразователя с

изменением нижнего предела измерений давления, лежащего внутри нормируемых значений

верхнего и нижнего предела соответствующего диапазона.

(4) Вариация показаний канала измерения давления не должна превышать | у |.

Код исполнения

Код конструктивного исполнения

Нижний предел измерений, МПа

(1) (2) (3)

Верхний предел измерений,

МПа (1) (2)

Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности, ±у, % (2) (4)

11ДГ-Р-у-Т-С-11-15-V-AX

15

0,1

0,6; 1,1

0,06; 0,1

ПДГ-Р-у-Т-С-Н-14-Y-U,3

14

0,1

0,6; 1,1

0,06; 0,1

Примечания:

  • (1) Допускается применение других единиц измерений, допущенных к применению в РФ.

  • (2) Конкретные значения указаны в паспорте.

  • (3) По согласованию с пользователем допускается изготовление преобразователя с изменением нижнего предела измерений давления, лежащего внутри нормируемых значений верхнего и нижнего предела соответствующего диапазона.

  • (4) Вариация показаний канала измерения давления не должна превышать | у |.

Таблица 7 - Пределы допускаемой дополнительной, приведенной к верхнему пределу измерений, погрешности канала измерений давления преобразователей

Пределы допускаемой основной, приведенной к верхнему пределу измерений, погрешности, ±у, %

Пределы допускаемой дополнительной, приведенной к верхнему пределу измерений, погрешности, вызванной отклонением температуры окружающей среды от нормальных условий (от +21 до +25 °С включ.), % /10 оС

0,025

0,17

0,04; 0,06; 0,1; 0,15

0,05-у

Таблица 8 - Диапазон измерений температуры и пределы допускаемой абсолютной погрешности измерений температуры преобразователей модификации ПДС (с функцией измерения температуры)

Диапазон измерений температуры, °С

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от -20 до +150

±0,1; ±0,3; ±0,5 (в диапазоне от +21 до +25 °С включ. (±A)); ±(A+0,0008dt - 211) (в диапазоне от -20 до +21 °С не включ.);

±(А+0,0008Д - 21)) (в диапазоне св. +25 °С), t - значение измеряемой температуры, °С

Таблица 9 - Диапазон измерений температуры и пределы допускаемой абсолютной погрешности измерений температуры преобразователей модификации ПДГ (с функцией измерения температуры)

Диапазон измерений температуры, °С

Пределы допускаемой абсолютной погрешности измерений температуры, °С

от -5 до +45

±0,1; ±0,3; ±0,5 (в диапазоне от +21 до +25 °С включ. (±A)); ±(A+0,001-lt - 211) (в диапазоне от -5 до +21 °С не включ.);

±(A+0,001-(t - 21)) (в диапазоне св. +25 °С), t - значение измеряемой температуры, °С

Таблица 10 - Основные технические характеристики преобразователей

Наименование характеристики

Значение

ПДА

ПДМ

ПДС

ПДГ

Рабочие условия

эксплуатации(1):

  • - температура окружающей среды, °С (2)

  • - относительная влажность, %, не более

  • - атмосферное давление, кПа

от -40 до +50(3) от -60 до +85

98

от 66 до 106,7

от -40 до +85

98 от 66 до 106,7

от +5 до +150(4)

от -40 до +150

98

от 66 до 106,7

от -5 до +45

98 от 66 до 106,7

Нормальные условия:

  • - температура окружающей среды, °С

  • - относительная влажность, %,

  • - атмосферное давление, кПа

от +21 до +25

от 30 до 80 от 84 до 106,7

Выходной сигнал (1):

  • - частотный, кГ ц

  • - цифровой

от 30 до 100; от 0,5 до 5,5

RS-485 с протоколом обмена Modbus-

RTU; UART с протоколом обмена Modbus-

RTU; I2C

RS-485 с протоколом обмена Modbus-

RTU; UART с протоколом обмена Modbus-

RTU; I2C

RS-485 с протоколом обмена Modbus-RTU; UART с протоколом обмена Modbus-RTU; I2C; USB;

Quartz

RS-485 с протоколом обмена Modbus-

RTU; UART с протоколом обмена Modbus-

RTU; I2C

Диапазон напряжений питания постоянного тока, В:

  • - с частотным выходным сигналом

  • - с цифровым выходным сигналом

от 3 до 14

от 1,8 до 5; от 5 до 12 (1)

Номинальное напряжение питания, В

5

5

5

5

Электрический ток потребления, мА, не более

2, 6, 10, 16(1)

12

Наименование характеристики

Значение

ПДА

ПДМ

ПДС

ПДГ

Средняя наработка на отказ, час, не менее

65000

65000

65000

85000(4)

65000

Средний срок службы, лет, не менее

10

10

10, 12(4)

10

Масса, кг, не более

0,6

1,4

0,6

2

Габаритные размеры преобразователей, мм, не более (диаметр х длина)

48x109,5

59x197

28x452

80x468

Примечание:

  • (1) Конкретные значения указаны в паспорте.

  • (2) По согласованию с пользователем допускается изготовление преобразователя с уменьшенным диапазоном рабочих температур, лежащем внутри нормируемых значений верхнего и нижнего пределов соответствующего диапазона.

  • (3) Для преобразователей с основной допускаемой погрешностью ±0,025 %.

  • (4) Для преобразователей с основной допускаемой погрешностью ±0,04 %, ±0,06 %.

Знак утверждения типа наносится на титульный лист паспорта печатным методом.

Комплектность средства измерений

Комплектность поставки преобразователей приведена в таблице 11. Таблица 11 - Комплектность поставки

Наименование

Обозначение

Кол-во

Примечание

Преобразователь давления ПД с кварцевым чувствительным элементом

ПДА, ПДМ, ПДС, ПДГ

1 шт.

Обозначение преобразователя в зависимости от заказа

Руководство по эксплуатации

САТЕ.400629.040-01 РЭ (для ПДА)

САТЕ.400629.040-02 РЭ (для ПДМ)

САТЕ.400629.040-03 РЭ (для ПДС)

САТЕ.400629.040-04 РЭ (для ПДГ)

1 экз.

1 экз. (в зависимости от модификации преобразователя) на каждые 10 изделий одной модификации, поставляемых в один адрес

Паспорт

САТЕ.400629.040-01 ПС (для ПДА)

САТЕ.400629.040-02 ПС (для ПДМ)

САТЕ.400629.040-03 ПС (для ПДС)

САТЕ.400629.040-04 ПС (для ПДГ)

1 экз.

В зависимости от модификации преобразователя

Наименование

Обозначение

Кол-во

Примечание

Методика поверки

САТЕ.400629.040 МП

1 экз.

1 экз. на каждые 10 изделий, поставляемых в один адрес

Ответная часть разъема

-

1 шт.

Розетка с кожухом

Литиевые батареи

-

1 (2)

шт.

Для модификации ПДС моделей 70, 71 -типоразмер АА, для модификации ПДГ -типоразмер D

Преобразователь интерфейсов с комплектом соединительных кабелей

-

1 шт.

1 шт. на каждые 10 изделий, поставляемых в один адрес

Приспособление для проверки ПДС в жидкостном термостате

САТЕ.441213.001

1 шт.

1 экз. на каждые 10 изделий, поставляемых в один адрес, при наличии канала измерения температуры

Приспособление для проверки ПДГ в жидкостном термостате

САТЕ.441213.002

1 шт.

1 экз. на каждые 10 изделий, поставляемых в один адрес, при наличии канала измерения температуры

Сведения о методиках (методах) измерений приведены в п.1.3 Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к преобразователям давления ПД с кварцевым чувствительным элементом

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Приказ Федерального агентства по техническому регулированию от 06.12.2019 г. № 2900 «Г осударственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-101 - 1407 Па».

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

САТЕ.400629.040 ТУ «Преобразователи давления ПД с кварцевым чувствительным элементом. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «Специальное конструкторское техническое бюро электроники, приборостроения и автоматизации» (ООО СКТБ «ЭлПА»)

ИНН 761201288

Адрес: 151613, Ярославская область, г. Углич, Рыбинское шоссе, д. 20-Б

Телефон/факс: +7 (485) 325-33-53

E-mail: info@sktbelpa.ru

Web-сайт: www.sktbelpa.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-55-77, Факс: +7 (495) 437-56-66;

E-mail: office@vniims.ru,

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 09.02.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «2» декабря 2021 г. №2702

Регистрационный № 68197-17

Лист № 1

Всего листов 26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы КОМПАКС®

Назначение средства измерений

Системы КОМПАКС® (далее - системы) предназначены для измерений параметров абсолютной и относительной вибрации, линейного перемещения, избыточного давления жидкости или газа, температуры, напряжения постоянного и переменного тока, силы постоянного и переменного тока, частоты вращения роторов машин и для оценки и прогнозирования технического состояния оборудования.

Описание средства измерений

Принцип действия систем основан на преобразовании физических параметров (вибрация, перемещение, давление, температура, напряжение, ток и т.д.) контролируемого оборудования в электрический сигнал с помощью первичных измерительных преобразователей, соединенных через выносные модули с диагностической станцией.

Сигналы от первичных преобразователей (датчиков) поступают в измерительный модуль, где производится их аналоговая обработка и преобразование в цифровой вид. В цифровом виде информация обрабатывается (фильтруется, интегрируется, вычисляются характеристики) процессором измерительного модуля и передается через кабельные линии связи в диагностический контроллер (персональный компьютер).

Вся информация о техническом состоянии оборудования отображается на экране монитора в виде специального табло, где представлены количественные и качественные характеристики признаков.

Системы представляют собой программно аппаратный комплекс, состоящий из измерительных каналов с распределенной параллельно-последовательной структурой. Количество и виды измерительных каналов входящих в системы определяются проектом.

Системы выпускаются в следующих исполнениях, отличающихся набором измерительных каналов и назначением:

  • - КОМПАКС® - система диагностики и мониторинга динамического оборудования;

  • - КОМПАКС®-РПП - стендовая система вибродиагностики подшипников;

  • - КОМПАКС®-РПМ - стендовая система диагностики и оценки качества сборки роторов консольных насосов;

  • - КОМПАКС®-РПЭ - стендовая система диагностики технического состояния электродвигателей;

  • - КОМПАКС®-РПГ - стендовая система управления проведением комплексных испытаний и диагностики насосных агрегатов в сборе, включающая подсистему вибродиагностики;

  • - КОМПАКС®-ЭКСПРЕСС-3 - бортовая система мониторинга технического состояния электропоездов;

  • - КОМПАКС®-ЭКСПРЕСС-ТР3 - система диагностики технического состояния секций электропоездов;

  • - КОМПАКС®-АЭ - система диагностики и мониторинга статического оборудования;

  • - КОМПАКС®-ПАЗ - система   диагностики

оборудования на базе противоаварийной защиты;

  • - КОМПАКС®-мобайл - мобильная   система

оборудования;

  • - КОМПАКС®-микро - персональная  система

оборудования.

и мониторинга

вибродиагностики

вибродиагностики

динамического

динамического

динамического

Измерительные каналы систем построены в соответствии с одной платформ, приведенных в таблице 1.

Структурная схема измерительного канала систем приведена на рисунке 1.

из аппаратных

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

Рисунок 1 - Структурная схема измерительного канала

Таблица 1 - Особенности аппаратных платформ систем КОМПАКС®

Наименование характеристики

Наименование платформы

CORNET®

CORNET®-EXPRESS

CORNET®-2

КОМПАКС®

КОМПАКС®-ПАЗ

Виброанализатор

8710

Максимальное количество измерительных каналов:

- широкополосных

80 (на линию)

8

(на модуль)

128 (на сегмент)

64 (на оптический сегмент)

11

2

(1 - виброускорения

1 - частоты вращения)

- из них синхронно

1

(64 на систему)

8

(2 на модуль

8 на систему)

64

11

2

- цифровых

320

32

512

64

-

1 (температуры)

Полоса пропускания широкополосного канала, кГ ц, не менее

20

12,6

14

280

30

20

Интерфейс

Ethernet

10/100BASE-TX

Ethernet

10/100BASE-TX

Ethernet

10/100BASE-TX (взрывозащищенный)

Ethernet

10/100BASE-TX (взрывозащищенный) и WiFi (IEEE 802/11 b/g/n)

Ethernet

10/100BASE-

TX

WiFi

(IEEE 802/11 b/g/n) и USB 2.0

Протяженность линии модулей/сегмента, м, не более

500

100*

750

2000**

Протяженность линии датчика, м , не более

500

500

500

100

300

1,92

Продолжение таблицы 1

Наименование характеристики

Наименование платформы

CORNET®

CORNET®-EXPRESS

CORNET®-2

КОМПАКС®

КОМПАКС®-ПАЗ

Виброанализатор

8710

Взрывозащищенное исполнение

0ExiaIIC

-

0ExiaIIC

1ExibIIB

0ExiaIIC

0ExiaIICT3 Ga

Порядок регистрации сигналов

последовательно -параллельный

последовательно -параллельный

последовательнопараллельный (распределенная обработка сигналов)

параллельный

параллельный

последовательнопараллельный

Целевое назначение

стационарные распределительны е системы диагностики и мониторинга в реальном времени динамического оборудования опасных производств

бортовые системы мониторинга в реальном времени моторвагонного подвижного состава

стационарные, бортовые и мобильные распределительные системы диагностики и мониторинга в реальном времени динамического оборудования опасных производств

многоканальные, параллельные системы диагностики и мониторинга в реальном времени динамического и статического оборудования опасных производств

системы диагностики и мониторинга в реальном времени динамического оборудования

опасных производств на базе систем противоаварий -ной защиты

персональные системы диагностики и мониторинга динамического

оборудования опасных производств

Примечания:

* - определяется интерфейсом Ethernet 10/100BASE-TX, может быть увеличена за счет применения коммутаторов Ethernet;

** - определяется интерфейсом Fast Ethernet 100BASE-FX и применением многомодового волокна, может быть увеличена за счет применения соответствующих медиаконвертеров.

В качестве первичных преобразователей (датчиков) применяются:

- пьезоэлектрические виброизмерительные преобразователи (ВИП) AB-311FR, AB-311FRU, AB-311FR0, AB-320FRM, AB-321FK, AB-317-5, АВ-330, АК-3165, датчики вибрации 5128, 5129, 5131, 5136;

  • - датчик перемещения 5007;

  • - термопары с номинальной статической характеристикой ТХК (L) по ГОСТ Р 8.585-2001;

  • - трансформаторные преобразователи тока (ТПТ) ТПТ-1-1А/0.1 V, ТПТ-1-5А/0.1 V,

трансформаторы тока разъемные ХН-32-100А/5А,  ХН-32-150А/5А,  ХН-32-200А/5А,

ХН-32-250А/5А, ХН-32-300А/5А, ХН-32-400А/5А, датчики тока 5304, 5307, 5308;

  • - датчики давления 412 ДИ-0,1, 412 ДИ-0,6, 412 ДИ-1,6, 412 ДИ-2,5, 412 ДИ-4,0, 412 ДИ-6,0, 412 ДИ-10, 412 ДИ-16;

  • - таходатчик индукционный ТДИ-1, датчик оборотов 5605, фотодатчик ФД-2,

  • - датчик линейных перемещений «КОКОС»;

  • - датчик АЭ 5703;

  • - датчик 5902.

ВИП AB-311FRU, AB-311FR0 применяется совместно с преобразователем 4503 при подключении к блоку ПАЗ.

ВИП АВ-330 применяются совместно с блоком усилителей 4108 при подключении к модулю 3333.1.

Датчик перемещения 5007 применяется совместно с адаптером МР.

Фотодатчик ФД-2 применяется совместно с адаптером 4803.

Для питания датчиков давления 412 ДИ, датчиков перемещения 5007 и адаптеров МР, датчиков вибрации 5128, 5129, 5136, датчиков с напряжением питания 5 В и током потребления до 10 мА применяются модули питания датчиков 4613.

Для питания большой группы датчиков давления 412 ДИ (от 6 до 24 датчиков) или датчиков перемещения 5007 и адаптеров МР (до 18 датчиков и адаптеров) применяются модули питания 4619.

Для питания датчиков «КОКОС» применяются модули питания 4615.

В качестве измерительных модулей применяются:

  • - модуль PIM 4455 - платформа «CORNET®»;

  • - модуль PIM 4443 - платформа «CORNET®-2»;

  • - модуль PIM 4440.3 - платформа «CORNET®-EXPRESS»;

  • - модуль 3333.1 - платформа «КОМПАКС®-Р»;

  • - блок ПАЗ - платформа «КОМПАКС®-ПАЗ»;

  • - виброанализатор 8710 - платформа «Виброанализатор 8710».

Модули 4402 применяются для увеличения числа датчиков с аналоговым интерфейсом (за исключением фотодатчика ФД-2, таходатчика индукционного ТДИ-1 и датчика «КОКОС»), подключенных к измерительному модулю.

Модули 4403 применяются для увеличения числа датчиков с выходом типа «сухой контакт», подключенных к измерительному модулю.

В качестве модулей гальванической развязки применяются:

  • - модули GDM, ГР 3239 - платформа «CORNET»;

  • - контроллер полевой сети 2979 - платформы «CORNET-2»;

  • - медиаконвертер 4570- платформа «КОМПАКС-Р».

Управление модулями осуществляется диагностическим контроллером или компьютером, на базе которых должна выполняться диагностическая станция, диагностический шкаф или пульт оператора.

Внешний вид составных частей систем приведен на рисунках 2-14.

Схема пломбировки от несанкционированного доступа измерительных модулей представлена на рисунке 15.

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru
в)                      г)                   д)
Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru
Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

з) и)

к)

л)

е)

ж)

а) - AB-311FRU, AB-311FR0; б) - AB-320FRM; в) - AB-321FK; г) - AB-317-5

д) - АК-3165; е) - АВ-330; ж) - 5128; з) - 5129; и) - 5136; к) - AB-311FR; л) - 5131.

Рисунок 2 - Общий вид ВИП и датчиков вибрации

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

Рисунок 3 - Общий вид датчика перемещения 5007

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru
Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru
в)
Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

г)

д)

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

е)

а) - ТПТ-1-1А/0.1 V;

б) - ТПТ-1-5А/0.1 V;

в) - 5304;

г) - 5307;

д) - 5308;

е) - трансформаторы тока разъемные

ХН-32-100А/5А, ХН-32-150А/5А, ХН-32-200А/5А,

ХН-32-2500А/5А, ХН-32-3300А/5А, ХН-32-400А/5А

Рисунок 4 - Общий вид ТПТ и датчиков тока

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

Рисунок 5 - Общий вид датчиков давления

412 ДИ-0,1, 412 ДИ-0,6, 412 ДИ-1,6, 412 ДИ-2,5, 412 ДИ-4,0, 412 ДИ-6,0, 412 ДИ-10, 412 ДИ-16

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

а) б) в)

а) - таходатчик индукционный ТДИ-1;

б) - датчик оборотов 5605;

в) - фотодатчик ФД-2

Рисунок 6 - Общий вид датчиков частоты вращения

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

Рисунок 7 - Общий вид датчика линейных перемещений «КОКОС»

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

Рисунок 8 - Общий вид датчика 5902

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru
Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

а) б)

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru
Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

д)

е)

а) - PIM 4455;

б) - PIM 4443;

в) - PIM 4440.3;

г) - 3333.1;

д) - блок ПАЗ;

е) - виброанализатор 8710

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

а) б)

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

в) г)

а) - 4503;

б) - 4108;

в) - 4803;

г) - МР

Рисунок 11 - Общий вид адаптеров, преобразователей и усилителей

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

а)                                      б)

а) - 4402;

б) - 4403

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

а) б)

а) - 4613, 4615;

б) - 4619

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

а)

Рисунок 13 - Общий вид модулей питания

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

б)

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

в)

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

г)

а) - GDM;

б) - ГР 3239;

в) - контроллер полевой сети 2979

г) - медиаконвертер 4570

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

б)

а)

Пломба завода-изготовителя

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

в) г)

а) - PIM 4455, PIM 4443, PIM 4440.3;

б) - 3333.1;

в) - блок ПАЗ;

г) - виброанализатор 8710

Рисунок 15 - Схема пломбировки от несанкционированного доступа

Заводские номера составных частей систем наносится на корпус фотохимическим способом или гравировкой.

Знак поверки наносится в виде оттиска поверительного клейма в разделе «Свидетельство о поверке» формуляра на систему КОБМ.421451.017 ФО.

Программное обеспечение

Системы и ее исполнения функционируют под управлением специального программного обеспечения (далее - ПО) записанного в измерительные модули и являющимся их неотъемлемой частью, и ПО устанавливаемом на диагностический контроллер или персональный компьютер.

ПО измерительных модулей выполняет функции измерения, преобразования измеренных значений и передачи измерительной информации в диагностический контроллер или персональный компьютер для индикации и дальнейшей обработки.

Конструкция измерительных модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Защита ПО устанавливаемого на диагностический контроллер или персональный компьютер исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Модуль PIM 4455

Идентификационное наименование ПО

4455.hex

Номер версии (идентификационный номер) ПО

не ниже 16

Цифровой идентификатор ПО

недоступен

Модуль PIM 4443

Идентификационное наименование ПО

4453.hex

Номер версии (идентификационный номер) ПО

не ниже 1

Цифровой идентификатор ПО

недоступен

Модуль PIM 4440.3

Идентификационное наименование ПО

4440.hex

Номер версии (идентификационный номер) ПО

не ниже 1

Цифровой идентификатор ПО

недоступен

Модуль 3333.1

Идентификационное наименование ПО

Img3333 1

Номер версии (идентификационный номер) ПО

не ниже 224

Цифровой идентификатор ПО

недоступен

Блок ПАЗ

Идентификационное наименование ПО


Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО

недоступен

Виброанализатор 8710

Идентификационное наименование ПО

8710.hex

Номер версии (идентификационный номер) ПО

не ниже 2.0

Цифровой идентификатор ПО

недоступен

ПО КОМПАКС®

Идентификационное наименование ПО

КОМПАКС 6

Номер версии (идентификационный номер) ПО

не ниже 10.2

Номер сборки (идентификационный номер) ПО

не ниже 281

Цифровой идентификатор ПО

недоступен

Идентификационное наименование ПО

КОМПАКС 7

Номер версии (идентификационный номер) ПО

не ниже 2.0.1

Общая ревизия (идентификационный номер) ПО

не ниже 3971

Цифровой идентификатор ПО

недоступен

Лист № 14

Всего листов 26 Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики каналов измерений СКЗ параметров абсолютной вибрации

Наименование характеристики

Значение

Диапазон измерений СКЗ виброускорения, м/с2

от 1 до 100

Диапазон измерений СКЗ виброскорости, мм/с*

от 1 до 100

Диапазон измерений СКЗ виброперемещения, мкм*

от 4 до 1000

Диапазон рабочих частот при измерении СКЗ виброускорения, Гц:

- AB-311FR, AB-311FRO, 5136

от 2 до 3000

- 5131

от 2 до 10000

- AB-311FRU, AB-311FR, AB-317-5, AB-320FRM, AB-321FK, АВ-330, 5129

от 10 до 3000

- AK-3165, 5128

от 10 до 10000

Диапазон рабочих частот при измерении СКЗ виброскорости, Гц

от 10 до 1000

Диапазон рабочих частот при измерении СКЗ виброперемещения, Г ц

от 10 до 200

Пределы допускаемой основной относительной погрешности

в рабочем диапазоне значений (на базовой частоте) при измерении, %: - СКЗ виброускорения (159,2 Гц)

±2,5

- СКЗ виброскорости (159,2 Гц)

±3,5

- СКЗ виброперемещения (40 Г ц)

±4,0

Пределы допускаемой относительной погрешности в рабочем диапазоне частот при измерении, %:

- СКЗ виброускорения

±3,5

- СКЗ виброскорости

±4,0

- СКЗ виброперемещения

±4,5

Пределы допускаемой дополнительной относительной погрешности измерений СКЗ виброускорения, СКЗ виброскорости, СКЗ виброперемещения от изменения температуры окружающего воздуха в диапазоне рабочих температур, на каждый 1 °С, %

±0,1

Условия эксплуатации:

- температура окружающего воздуха, °С:

- AB-311FR, AB-311FRO, AB-311FRU, АВ317-5, AB-321FK, AK-3165

от -60 до +80

- АВ-330

от -60 до +50

- 5131

от -50 до +80

- AB-320FRM, 5128, 5129, 5136

от -20 до +50

- относительная влажность при температуре +35 °С, %, не более

98

- атмосферное давление, кПа

от 84 до 107

* измеряемые значения СКЗ виброскорости V, мм/с, и СКЗ виброперемещения S, мкм,

вычисляются по формулам:

V -     ■ 10а 5 - 7 ■ Юа - И , ■ 10&

2я/         2я/      (2я/)2

где a - измеренное значение СКЗ виброускорения, м/с2; f - частота колебаний, Гц.

Наименование характеристики

Значение

Диапазон измерений размаха относительного виброперемещения*, мкм, при начальном зазоре 2100 мкм

от 50 до 1400

Диапазон рабочих частот при измерении относительного виброперемещения, Г ц

от 5 до 2000

Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений размаха относительного виброперемещения, %

± 5,0

Неравномерность амплитудно-частотной характеристики при измерении относительного виброперемещения в рабочем диапазоне частот, %, не более

± 5,0

Диапазон измерений расстояния до контролируемой поверхности, мкм

от 1400 до 2800

Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений расстояния до контролируемой поверхности, %

± 5,0

Пределы допускаемой дополнительной погрешности измерений относительного виброперемещения и расстояния до контролируемой поверхности от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности

1,0

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность при температуре +35 °С, %, не более

  • - атмосферное давление, кПа

от -60 до +80

98

от 84 до 107

* измеряемые значения размаха относительного виброперемещения S2a, мкм, вычисляются по формуле:

^■=2Vz-(^-10s,

где a - измеренное значение СКЗ виброускорения, м/с2;

f - частота колебаний, Гц.

Таблица 5 - Метрологические характеристики каналов измерений температуры (без учета погрешности термопар)

Наименование характеристики

Значение

НСХ подключаемых термопар по ГОСТ Р 8.585-2001

ТХК (L)

Диапазон измерений, °С

от -50 до +800

Пределы допускаемой основной абсолютной погрешности измерений температуры, °С

± 1,0

Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности

0,5

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность при температуре +35 °С, %, не более

  • - атмосферное давление, кПа

от -50 до +60

98

от 84 до 107

Таблица 6 - Метрологические характеристики каналов измерений силы тока

Наименование характеристики

Значение

Диапазон измерений силы постоянного тока:

- 5304, А

от -600 до +600

- 4402, мА

от 4 до 20

Диапазон измерений СКЗ силы переменного тока частотой 50 Гц, А: - ТПТ-1-1А/0.1 V

от 0 до 1

- ТПТ-1-5А/0.1 V

от 0 до 5

- 5304

от 0 до 600

- 5307

от 0 до 300

- 5308

от 0 до 50

- ХН-32-100А/5А совместно с ТПТ-1-5А/0.1 V

от 0 до 100

- ХН-32-150А/5А совместно с ТПТ-1-5А/0.1 V

от 0 до 150

- ХН-32-200А/5А совместно с ТПТ-1-5А/0.1 V

от 0 до 200

- ХН-32-250А/5А совместно с ТПТ-1-5А/0.1 V

от 0 до 250

- ХН-32-300А/5А совместно с ТПТ-1-5А/0.1 V

от 0 до 300

- ХН-32-400А/5А совместно с ТПТ-1-5А/0.1 V

от 0 до 400

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, %

± 1,00

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений СКЗ силы переменного тока частотой 50 Гц, %

± 1,0

Пределы допускаемой дополнительной погрешности измерений силы постоянного тока от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности:

- 5304

1,0

- 4402

0,5

Пределы допускаемой дополнительной погрешности измерений СКЗ силы переменного тока частотой 50 Гц от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности

1,0

Условия эксплуатации:

- температура окружающего воздуха, °С:

- ТПТ-1-А/0.1 V; ТПТ-1-5А/0.1 V; 4402; 5307; 5308; ХН-32-100А/5А; ХН-32-150А/5А; ХН-32-200А/5А; ХН-32-250А/5А; ХН-32-300А/5А; ХН-32-400А/5А

от -50 до +60

- 5304

от 0 до +60

- относительная влажность при температуре +35 °С, %, не более

98

- атмосферное давление, кПа

от 84 до 107

Наименование характеристики

Значение

Диапазон измерений избыточного давления, МПа:

- 412 ДИ-0,1

- 412 ДИ-0,6

- 412 ДИ-1,6

- 412 ДИ-2,5

- 412 ДИ-4,0

- 412 ДИ-6,0

- 412 ДИ-10

- 412 ДИ-16

от 0 до 0,1 от 0 до 0,6 от 0 до 1,6 от 0 до 2,5 от 0 до 4,0 от 0 до 6,0 от 0 до 10,0 от 0 до 16,0

Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений избыточного давления, %

± 0,5

Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности

2,0

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность при температуре +35 °С, %, не более

  • - атмосферное давление, кПа

от -50 до +80

98

от 84 до 107

Таблица 8 - Метрологические характеристики каналов измерений частоты вращения и частоты следования импульсов

Наименование характеристики

Значение

Диапазон измерений частоты вращения, Гц:

  • - ТДИ-1, 5605

  • - ФД-2

  • - 5007 с адаптером МР

от 4 до 467 от 0,1 до 200 от 0,1 до 5000

Диапазон измерений частоты следования импульсов, Гц:

от 0,1 до 10000

Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений частоты вращения и частоты следования импульсов, %

± 0,2

Пределы допускаемой дополнительной погрешности измерений частоты вращения и частоты следования импульсов от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности

0,5

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность при температуре +35 °С, %, не более

  • - атмосферное давление, кПа

от -50 до +80

98

от 84 до 107

Наименование характеристики

Значение

Диапазон измерений напряжения постоянного тока, мВ

от -1000 до +1000

Диапазон измерений СКЗ напряжения переменного тока, мВ

от 0 до 1000

Диапазон частот напряжения переменного тока, Г ц

от 2 до 20000

Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений напряжения постоянного тока, %

± 0,15

Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений СКЗ напряжения переменного тока, %:

  • - в диапазоне частот от 2 до 5 Гц вкл.

  • - в диапазоне частот св. 5 до 10000 Гц вкл.

  • - в диапазоне частот св. 10000 до 20000 Гц вкл.

не нормируются ± 0,5

не нормируются

Пределы допускаемой дополнительной погрешности измерений напряжения постоянного тока и СКЗ напряжения переменного тока от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности

1,0

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность при температуре +35 °С, %, не более

  • - атмосферное давление, кПа

от -50 до +60

98

от 84 до 107

Таблица 10 - Метрологические характеристики каналов измерений линейного перемещения

Наименование характеристики

Значение

Диапазон измерений линейного перемещения, мм

от 0 до 300

Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений линейного перемещения, %

± 5,0

Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности

1,0

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность при температуре +35 °С, %, не более

  • - атмосферное давление, кПа

от -50 до +80

98

от 84 до 107

Наименование характеристики

Значение

Динамический диапазон измерений СКЗ амплитуды напряжения, дБ, не менее

95

Динамический диапазон измерений амплитуды напряжения, дБ, не менее

86

Динамический диапазон измерений энергии сигнала, дБ, не менее

120

СКЗ амплитуды напряжения собственных шумов, приведенное ко входу, мкВ, не более

13

Диапазон рабочих частот, кГ ц

от 25 до 265

Пределы допускаемой основной относительной погрешности измерений СКЗ амплитуды напряжения, дБ

± 1

Пределы допускаемой основной относительной погрешности измерений амплитуды напряжения, дБ

± 2

Пределы допускаемой основной относительной погрешности измерений энергии сигнала, дБ

± 2

Неравномерность амплитудно-частотной характеристики при измерении СКЗ амплитуды напряжения в рабочем диапазоне частот, дБ, не более

± 3

Ослабление сигнала за пределами рабочего диапазона частот, дБ на октаву, не менее

30

Максимальная скорость обработки импульсов в одноканальном режиме, с-1, не менее

10000

Пределы допускаемой абсолютной погрешности измерений количества импульсов, имп.

± 1

Диапазон измерений длительности импульса, мкс

от 50 до 500000

Пределы допускаемой относительной погрешности измерений длительности импульса, мкс

± 10

Пределы допускаемой дополнительной погрешности измерений СКЗ амплитуды напряжения от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности

0,5

Условия эксплуатации:

- температура окружающего воздуха, °С

от -50 до +80

- относительная влажность при температуре +35 °С, %, не более

98

- атмосферное давление, кПа

от 84 до 107

Наименование характеристики

Значение

Диапазон измерений силы переменного тока, мА

от 1 до 100

Пределы допускаемой основной относительной погрешности измерений силы переменного тока, %

± 10

Частота повторения импульсов, Г ц, не более

10000

Пределы допускаемой основной относительной погрешности измерений частоты повторения импульсов, %

± 2

Пределы допускаемой дополнительной погрешности измерений силы переменного тока и частоты повторения импульсов от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности

0,5

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность при температуре +35 °С, %, не более

  • - атмосферное давление, кПа

от -50 до +60

98

от 84 до 107

Таблица 13 - Общие технические характеристики системы

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение питания переменного тока, В

230±23

- частота переменного тока, Гц

50,0±0,5

Потребляемая мощность, В^А, не более*:

- платформа CORNET®

200+пг11+ П2^50

- платформа CORNET®-EXPRESS

174

- платформа CORNET®-2

200+п3^7

- платформа КОМПАКС®

200+ П3^60

- платформа КОМПАКС®-ПАЗ

701

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +15 до +25

- относительная влажность воздуха, %

от 30 до 80

- атмосферное давление, кПа (мм рт. ст.)

от 70,0 до 106,7

(от 525 до 800)

Средний срок службы, лет

10

Средняя наработка на отказ, ч

80000

* где n1 - количество модулей GDM, n2 - количество модулей ГР 3239, пз - количество контроллеров полевой сети 2979

Таблица 14 - Габаритные размеры и масса

Наименование составной части системы

Габаритные размеры, мм, не более

Масса, кг, не более

ВИП АВ-311FRU, ВИП AB-311FR0

045x33

0,38

ВИП AB-320FRM

29х30х36

0,40

ВИП AB-321FR

45x22x30

0,38

ВИП AB-330

42х42х42

0,40

ВИП АВ-311FR

022x44

0,06

ВИП AX-3165

014x19

0,03

ВИП АВ-317-5

045x33

0,48

Датчик вибрации 5128

021,9x28,6

0,03

Датчик вибрации 5129

022,0x31,7

0,04

Датчик вибрации 5131

022x38

0,07

Датчик вибрации 5136

031,1x36,1

0,05

Трансформаторный преобразователь тока

ТПТ-1-1А/0.1 V, ТПТ-1-5A/0.1 V

060x28

0,10

Трансформатор тока разъемный ХН-32

90х110х52

0,60

Датчик тока 5304

100х100х44

0,30

Датчик тока 5307

95х100х48

0,50

Датчик тока 5308

63х70х48

0,30

Датчик давления 412 ДИ

032x80

0,15

Фотодатчик ФД-2

34x42x100

0,20

Таходатчик индукционный ТДИ-1

030x240

0,28

Датчик оборотов 5605

78х39х123

0,25

Датчик перемещения 5007

010x48

0,08

Датчик «КОКОС»

0150х1013

18,00

Датчик АЭ 5703

35,0х42,3х31,3

0,07

Имитатор датчика АЭ 8113

35,0х42,3х39

0,10

Датчик 5902

176,0х198,7х49,0

0,60

Адаптер MP

56,0x84,3x30,0

0,12

Адаптер 4803

88,0х85,5х27,0

0,30

Адаптер ДПС 4205

28х64х32

0,10

Блок усилителей 4108

60,0х83,5х40,2

0,20

Преобразователь 4503

116,6х86,0х35,2

0,30

Модуль 3333.1

231,9х136,2х82,1

1,70

Продолжение таблицы 14

Наименование составной части системы

Габаритные размеры, мм, не более

Масса, кг, не более

Модуль PIM 4440.3

309,0х140,0х38,5

1,50

Модуль PIM 4443

309,0х140,0х38,7

2,10

Модуль PIM 4455

309,0х140,0х38,7

1,70

Модуль 4402

64,0х75,4х50,1

0,11

Модуль 4403

64,0х75,4х50,1

0,11

Модуль питания датчиков 4613

309,0x140,0x38,7

1,50

Модуль питания 4615

309,0x140,0x38,4

1,70

Модуль питания 4619

135х124х30

1,00

Модуль GDM

50,5x128,5x195,0

0,40

Модуль ГР 3239

143,5х43,0х340,0

2,50

Медиаконвертер 4570

29,9х127,4х130,3

0,30

Виброанализатор 8710

68,0х145,5х24,0

0,30

Блок ПАЗ 2002

482,6х177,0х341,7

10,0

Контроллер полевой сети 2979

270х177х280

4,70

Таблица 15 - Степень защиты, обеспечиваемая оболочкой

Наименование составной части

Степень защиты

ВИП AB-311FRU

IP67

ВИП AB-320FRM

ВИП АВ-311FR

ВИП AB-321FK

ВИП AX-3165

Датчик вибрации 5128

Датчик вибрации 5131

Датчик вибрации 5136

Датчик АЭ 5703

Трансформаторный преобразователь тока ТПТ-1-1А/0.1 V

IP54

Трансформаторный преобразователь тока ТПТ-1-5А/0.1 V

Датчик давления 412 ДИ

Фотодатчик ФД-2

Таходатчик индукционный ТДИ-1

Имитатор датчика АЭ 8113

Виброанализатор 8710

Датчик «КОКОС»

IP44

Медиаконвертер 4570

IP40

Модуль ГР 3239

Датчик 5902

IP20

Адаптер MP

Адаптер 4803

Датчик тока 5307

Датчик тока 5308

Преобразователь 4503

Продолжение таблицы 15

Наименование составной части

Степень защиты

Модуль 3333.1

IP20

Модуль PIM 4443

Модуль PIM 4455

Модуль PIM 4440.3

Модуль 4402

Модуль 4403

Модуль GDM

Модуль питания датчиков 4613

Модуль питания 4615

Модуль питания 4619

Датчик тока 5304

Трансформатор тока разъемный ХН-32

Блок ПАЗ 2002

Контроллер полевой сети 2979

Таблица 16 - Маркировка взрывозащиты

Наименование оборудования

Маркировка взрывозащиты

ВИП AB-311FRU

РО ExiaI/0ExiaIICT6

ВИП AB-320FRM

ВИП AB-321FK

ВИП АК-3165

ВИП AB-311FR

0Ex ia IIC T6 Ga

Датчик вибрации 5128

Датчик вибрации 5131

Датчик вибрации 5136

Датчик давления 412 ДИ

Таходатчик индукционный ТДИ-1

Датчик перемещения 5007

Датчик «КОКОС»

Датчик АЭ 5703

Имитатор датчика АЭ 8113

Адаптер MP

Модуль PIM 4455

Фотодатчик ФД-2

0ExiaIICT5

Адаптер 4803

Преобразователь 4503

Модуль PIM 4443

Медиаконвертер 4570

0ExiaopisIICT5 Ga

Модуль 3333.1

0ExiaIICT4

Виброанализатор 8710

0ExiaIICT3 Ga

Модуль GDM

[Exia]V[Exia]IIC

Трансформаторные преобразователи тока ТПТ-1-1А/0.1 V

[Exia]IIC

Трансформаторные преобразователи тока ТПТ-1-5А/0.1 V

Модуль ГР 3239

Блок ПАЗ 2002 (модуль реле монитора 3252)

Комплектность средства измерений

Таблица 17 - Комплектность средства измерений

Наименование

Обозначение

Количество

1 Оборудование системы КОМПАКС®

1.1 Взрывозащищенные оборудование системы КОМПАКС®

ВИП AB-311FRU

КОБМ.433642.001-20

По согласованию с заказчиком

ВИП ЛВ-3НН<О

КОБМ.433642.001-15

ВИП AB-320FRM

КОБМ.433642.002-20

ВИП АВ-311FR

КОБМ.433642.001-50

ВИП AB-321FK

КОБМ.433642.003

ВИП АВ-330

КОБМ.433642.038

ВИП АК-3165

КОБМ.433642.015

Датчик вибрации 5128

КОБМ.433642.028

Датчик вибрации 5129

КОБМ.433642.029

Датчик вибрации 5131

КОБМ.433642.031

По согласованию с заказчиком

Датчик вибрации 5136

КОБМ.433642.036

Трансформаторный преобразователь тока

ТПТ-1-1А/0.1 V

КОБМ.434724.001-02

Трансформаторный преобразователь тока

ТПТ-1-5Л/0.1 V

КОБМ.434724.001

Датчик тока 5307

КОБМ.434724.007

Датчик тока 5308

КОБМ.434724.008

Датчик давления 412 ДИ

КОБМ.406233.001

По согласованию с заказчиком

Фотодатчик ФД-2

КОБМ.468229.005

Таходатчик индукционный ТДИ-1

КОБМ.402142.002

Датчик перемещения 5007

КОБМ.402169.007

Датчик «КОКОС»

КОБМ.402115.001

Датчик АЭ 5703

КОБМ.433633.003

Датчик 5902

КОБМ.434726.002

Адаптер MP

КОБМ.468151.009

Адаптер 4803

КОБМ.469133.003

Имитатор датчика АЭ 8113

КОБМ.469153.003

Блок усилителей 4108

КОБМ.468731.017

Продолжение таблицы 17

Наименование

Обозначение

Количество

Преобразователь 4503

КОБМ.468353.003

Модуль 3333.1

КОБМ.466256.001-03

Модуль PIM 4443

КОБМ.468363.069

Модуль PIM 4455

КОБМ.468363.055

Модуль 4402

КОБМ.468212.002

Модуль 4403

КОБМ.468212.003

Модуль питания датчиков 4613

КОБМ.436614.013

По согласованию

Модуль питания 4615

КОБМ.436111.010

Модуль питания 4619

КОБМ.436614.019

с заказчиком

Модуль GDM

КОБМ.468364.024

Модуль ГР 3239

КОБМ.468363.039

Контроллер полевой сети 2979

КОБМ.468364.069

Медиаконвертер 4570

КОБМ.468153.070

Виброанализатор 8710

КОБМ.468222.010

Блок ПАЗ 2002

КОБМ.468244.002

1.2 Оборудование системы КОМПАКС® общепромышленного исполнения

ВИП АВ-317-5

КОБМ.433642.032

Датчик тока 5304

КОБМ.411111.004

Трансформатор тока разъемный ХН-32

КОБМ.671221.001

По согласованию

Датчик оборотов 5605

КОБМ.402412.005

Адаптер ДПС 4205

КОБМ.468353.005

с заказчиком

Модуль PIM 4440.3

КОБМ.468363.063

Контроллер диагностический*

-

2 Комплекты

Кабельные линии связи*

Коробка ответвительная*

По согласованию

Коробка соединительная*

с заказчиком

Кожух адаптера*

Кожух модуля*

Шкаф модульный*

По согласованию

Комплект датчикодержателей*

Комплект установочных изделий*

с заказчиком

Комплект монтажных изделий*

3 Документация

Руководство по эксплуатации

КОБМ.421451.017 РЭ**

1 экз.

Формуляр

КОБМ.421451.017 ФО**

1 экз.

Методика поверки

КОБМ.421451.017 МП

1 экз.

Примечания:

* Тип определяются требованиями проекта по согласованию с заказчиком. ** Обозначение документа согласно обозначению исполнения системы.

Сведения о методиках (методах) измерений приведены в разделах 3, 4, 10, 11 руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к системам КОМПАКС®

ГОСТ 16957-80 Анализаторы многоканальные амплитудные. Основные параметры и общие технические требования

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 53564-2009 Контроль состояния и диагностика машин. Мониторинг состояния оборудования опасных производств. Требования к системам мониторинга

КОБМ.421451.017 ТУ Система КОМПАКС®. Технические условия

Изготовитель

Общество с ограниченной ответственностью НПЦ «Динамика» - Научнопроизводственный центр «Диагностика, надежность машин и комплексная автоматизация» (ООО НПЦ «Динамика»)

ИНН 5501013916

Адрес: 644007, г. Омск, ул. Рабиновича, д. 108

Юридический адрес: 644040, г. Омск, пр. Губкина, д. 1, литера ЮАБ, № 0100886360000 Телефоны: (3812) 25-13-89; 25-42-44; 25-43-72

Web-сайт: http://www.dynamics.ru

E-mail: post@dynamics.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ)

Адрес: 644116, г. Омск, ул. 24 Северная, 117-А

Тел.: (3812) 68-07-99; факс: (3812) 68-04-07

Web-сайт: http://csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311670 от 01.07.2016 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «2» декабря 2021 г. №2702

Лист № 1

Всего листов 26

Регистрационный № 75524-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы Drager X-am 3500 тип HFG 000Y, Drager X-am 8000 тип HFG 00YY

Назначение средства измерений

Газоанализаторы Drager X-am 3500 тип HFG 000Y, Drager X-am 8000 тип HFG 00YY (далее - газоанализаторы) предназначены для измерения объемной доли кислорода, диоксида углерода, вредных газов и концентраций горючих газов и паров в воздушных средах.

Описание средства измерений

Принцип действия газоанализаторов определяется типом используемого сенсора.

В термокаталитическом сенсоре реализовано одновременно два принципа обнаружения горючих газов: термохимический и термокондуктометрический.

Принцип действия термохимический основан на тепловых эффектах протекающих химических реакций. Анализируемый воздух диффундирует через металлокерамическую мембрану в сенсор, в котором горючий газ или пар каталитически сгорает на поверхности детектора с использованием кислорода воздуха. Выделение теплоты сгорания приводит к дополнительному нагреву детектора, и его сопротивление изменяется. Это изменение сопротивления пропорционально парциальному давлению горючего газа или пара. В сенсоре, кроме каталитически активного измерительного элемента, находится неактивный компенсационный элемент. Оба эти элемента являются частями моста Уитстона. Такие внешние факторы, как температура окружающей среды и влажность воздуха, воздействуют на оба элемента в равной степени, поэтому эти влияния на измерительный сигнал полностью компенсируются. По сигналу изменения напряжения моста сенсора определяется концентрация компонента в % НКПР или объемная доля в %.

Принцип действия термокондуктометрический основан на сравнении теплопроводностей анализируемого газа и сравнительного газа (воздуха). В состав сенсора входят термочувствительные элементы. Один из них, компенсационный, измеряет теплопроводность контролируемого воздуха. Эти элементы, включенные в мост Уитстона, первоначально находятся в одинаковых условиях, а мост - в состоянии равновесия. При подаче анализируемого газа с другой теплопроводностью это равновесие нарушается, изменяется температура чувствительных элементов и их сопротивление. Результирующий ток в измерительной диагонали моста пропорционален концентрации анализируемого газа (объемная доля в %).

Принцип действия электрохимических сенсоров заключается в том, что анализируемый окружающий воздух диффундирует через капилляры к измерительному электроду, на котором происходит электрохимическая реакция. Между измерительным электродом и дополнительным электродом сравнения в результате этой реакции возникает соответствующая постоянная разность потенциалов, пропорциональная содержанию определяемого компонента.

Принцип действия инфракрасных (оптических) сенсоров основан на поглощении ИК-излучения анализируемой средой. Анализируемый воздух диффундирует в измерительную кювету. В сенсоре находится излучатель - источник инфракрасного излучения с широкой полосой. Излучение проникает в кювету, многократно отражается, выходит через оптическую щель и попадает на два узкополосных интерференционных фильтра: измерительный и сравнительный, из которых состоит двухэлементный детектор. Если кювета заполнена анализируемой смесью, то часть излучения поглощается в области длины волны измерительного фильтра, и измеряющий детектор дает изменившийся электрический сигнал. Сигнал соответствующего сравнительного детектора остается неизменным. Колебания энергии излучения, загрязнения кюветы и щели, а также помехи от пыли и аэрозолей воздуха действуют на оба детектора в равной степени, и их влияние скомпенсировано.

Фотоионизационый метод заключается в ионизации молекул органических и неорганических веществ фотонами высокой энергии. Образующиеся электроны и ионы собираются на электродах, к которым приложено напряжение. Ток ионизации, величина которого пропорциональна содержанию в воздухе молекул анализируемого вещества, преобразуется в электрический сигнал.

Газоанализаторы являются автоматическими портативными приборами непрерывного действия, обеспечивающими контроль содержания в воздухе компонентов, технические и метрологические характеристики которых приведены в таблицах 2 - 8.

Газоанализаторы состоят из корпуса, в котором могут быть установлены в зависимости от модели до четырех или пяти сменных сенсоров, микропроцессор и блок питания. Сенсоры, применяемые в газоанализаторах, основаны на различных принципах действия. Встроенный микропроцессор управляет всем процессом измерений и преобразует сигналы сенсоров в показания на дисплее, внутренний насос автоматически переключается между режимами прокачки и диффузии.

На лицевой панели газоанализаторов расположен жидкокристаллический (ЖК) дисплей, 2 кнопки со стрелками для выбора нужного меню и контроля пароля, кнопка «ОК» для включения и выключения газоанализатора.

Газоанализаторы выпускаются двух моделей: Drager X-am 3500 тип HFG 000Y и Drager X-am 8000 тип HFG 00YY, где Y/YY - любая комбинация цифр от 0 до 9, обозначающие опциональные комплектующие и особенности модели.

В состав модели газоанализатора Drager X-am 3500 тип HFG 000Y могут входить до трех электрохимических сенсоров и один термокаталитический. Дисплей газоанализатора на жидких кристаллах одновременно индицирует до 4 формул определяемых компонентов и их содержание в анализируемой газовой пробе.

В состав модели Drager X-am 8000 тип HFG 00YY могут входить до трех электрохимических сенсоров и двух сенсоров на выбор: оптический, термокаталитический, фотоионизационный, а именно:

  • - три слота под электрохимические сенсоры, в том числе один слот под сдвоенный электрохимический сенсор;

  • - один слот под инфракрасный (в том числе сдвоенный) или фотоионизационный сенсор;

  • - один слот под инфракрасный (в том числе сдвоенный) или термокаталитический сенсор.

Программное обеспечение поддерживает автоматическое переключение диапазона показаний метана в воздухе (от 100 % НКПР до 99 % об.) для термокаталитических сенсоров. Дисплей прибора на жидких кристаллах одновременно индицирует до 7 формул определяемых компонентов и их содержание в анализируемой газовой пробе, может быть оснащён модулем Bluetooth. Данная модель оснащена инструментом CSE Connect для работы с облачным вычислительным центром.

Сенсоры имеют следующее назначение:

- термокаталитические - для измерения концентраций горючих газов;

- оптические (IR) - для измерения концентраций горючих газов и диоксида углерода, энергосберегающие версии оптических сенсоров помечены маркировкой ES;

- электрохимические - для определения содержания кислорода, диоксида углерода и вредных газов;

- фотоионизационные - для обнаружения летучих органических соединений (ЛОС) низких концентраций.

Газоанализаторы имеют установку двух регулируемых порогов срабатывания сигнализации с выдачей световой, звуковой и вибросигнализации.

Способ подачи анализируемого газа - диффузионный или принудительный (прокачивание пробы с использованием встроенного насоса).

Пломбирование газоанализаторов не предусмотрено.

Общий вид газоанализаторов представлен на рисунках 1-2. Нанесение знака поверки на газоанализаторы не предусмотрено.

Заводской номер наносится на маркировочную табличку методом лазерной печати в виде буквенно-цифрового кода.

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

Рисунок 1 - Общий вид газоанализаторов Drager X-am 3500 тип HFG 000Y

Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru
Приказ Росстандарта №2702 от 02.12.2021, https://oei-analitika.ru

Рисунок 2 - Общий вид газоанализаторов Drager X-am 8000 тип HFG 00YY

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем специально для решения задач измерения содержания определяемых компонентов. Встроенное программное обеспечение является метрологически значимым. Программное обеспечение (далее - ПО) осуществляет функции:

  • -  автоматический пересчет и отображение значений содержания определяемого компонента, выраженных в единицах объемной доли млн-1, в единицы массовой концентрации, мг/м3 и обратно;

  • -  автоматический пересчет и отображение значений содержания определяемого компонента, выраженных в единицах объемной доли (% об.), в единицы довзрывоопасной концентрации, % НКПР и обратно;

  • - отображение результатов измерений на графическом жидкокристаллическом дисплее газоанализатора;

  • - автоматическое применение поправочных коэффициентов из библиотеки веществ при выборе калибровочного газа отличного от целевого компонента;

  • - расчет содержания определяемого компонента;

  • - передачу результатов измерений по интерфейсу связи с ПК (ИК интерфейс);

  • - контроль целостности программных кодов ПО, настроечных и калибровочных констант;

  • - контроль внутренних параметров газоанализатора (заряд батареи).

Программное обеспечение идентифицируется путем вывода на экран номера версии.

Газоанализатор имеет встроенный блок памяти для вывода данных на компьютер с использованием разработанных фирмой специальных программ и СС-Vision Basic.

Внешнее ПО не метрологически значимо и используются для считывания и конфигурирования показаний.

Уровень защиты программного обеспечения Firmware от непреднамеренных и преднамеренных изменений «высокий», согласно Р 50.2.077-2014. Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Лист № 5 Всего листов 26 Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Встроенное ПО

Внешнее ПО

Идентификационное наименование ПО

X-am 3500/8000

СС-Vision Basic

Номер версии (идентификационный номер) ПО

не ниже 01.03.13

не ниже V 7.3.7

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики газоанализаторов Drager X-am 3500 тип HFG 000Y, Drager X-am 8000 тип HFG 00YY по каналам с термокаталитическими сенсорами CatEx

Определяемый компонент

Диапазон показаний

Диапазон измерений

Пределы допускаемой абсолютной погрешности,

% НКПР

довзрывоопасной концентрации определяемого компонента, % НКПР

объемной доли определяемого компонента, %

довзрывоопасной концентрации определяемого компонента, % НКПР

объемной доли определяемого компонента, %

метан (CH4)

от 0 до 100

от 0 до 4,4

от 0 до 50

от 0 до 2,2

±5

н-бутан (С4Н10)

от 0 до 100

от 0 до 1,4

от 0 до 60

от 0 до 0,85

±5

н-пентан (С5Н12)

от 0 до 100

от 0 до 1,4

от 0 до 50

от 0 до 0,7

±5

пропан (СэНя)

от 0 до 100

от 0 до 1,7

от 0 до 50

от 0 до 0,85

±5

этилен (С2Н4)

от 0 до 100

от 0 до 2,3

от 0 до 50

от 0 до 1,15

±5

изобутан (и-С^ю)

от 0 до 100

от 0 до 1,3

от 0 до 50

от 0 до 0,65

±5

гексан (СбНм)

от 0 до 100

от 0 до 1,0

от 0 до 50

от 0 до 0,5

±5

водород (Н2)

от 0 до 100

от 0 до 4,0

от 0 до 50

от 0 до 2,0

±5

аммиак (NH3)

от 0 до 100

от 0 до 15,0

от 0 до 33,3

от 0 до 5,0

±5

сумма углеводородов

С1 - С10 в пересчете на гексан

от 0 до 100

от 0 до 1,0

от 0 до 50

от 0 до 0,5

±5

Примечания:

  • 1  НКПР - нижний концентрационный предел распространения пламени, значения НКПР указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

  • 2 Пределы допускаемой абсолютной погрешности нормированы при условии наличия в контролируемой среде только одного определяемого компонента.

  • 3 Диапазон показаний довзрывоопасных концентраций горючих газов и паров для термокаталитических сенсоров - от 0 до 100 % НКПР.

  • 4 Время установления показаний для термокаталитических сенсоров не более 32 с.

  • 5 Время срабатывания сигнализации не более 15 с.

  • 6 Измерительный канал углеводороды алифатические (С110) и углеводороды непредельные. «Сумма углеводородов» - суммарный сигнал

Определяемый компонент

Диапазон показаний

Диапазон измерений

Пределы допускаемой абсолютной погрешности,

% НКПР

довзрывоопасной концентрации определяемого компонента, % НКПР

объемной доли определяемого компонента, %

довзрывоопасной концентрации определяемого компонента, % НКПР

объемной доли определяемого компонента, %

от горючих компонентов в измеряемом воздухе в пересчете на гексан. Диапазон показаний довзрывоопасных концентраций горючих газов и паров для термокаталитических сенсоров - от 0 до 100 % НКПР.

Таблица 3 - Метрологические характеристики газоанализаторов Drager X-am 3500 тип HFG 000Y, Drager X-am 8000 тип HFG 00YY по каналам с электрохимическими сенсорами XXS

Обозначение сменного сенсора

Определяемый компонент

(ПД-К1,

млн-1)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Диапазон показаний, мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9, с

приведенной к верхней границе диапазона, %

относительной,

%

XXS H2S LC

H2S сероводород (7,2)

от 0 до 100 млн-1

от 0 до 100 млн-1

от 0 до 142

±15

-

0,1 млн-1

20

XXS H2S/CO только для X-am 8000 тип HFG 00YY

H2S сероводород (7,2)

от 0 до 200 млн-1

от 0 до 200 млн-1

от 0 до 283

-

±15

1 млн-1

20

CO оксид углерода (17,2)

от 0 до 2000 млн-1

от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1

от 0 до 2329

±15

±15

2 млн-1

15

XXS H2S LC/CO LC только для X-am 8000

тип HFG 00YY

H2S сероводород (7,2)

от 0 до 100 млн-1

от 0 до 100 млн-1

от 0 до 142

±15

-

0,1 млн-1

20

CO оксид углерода (17,2)

от 0 до 2000 млн-1

от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1

от 0 до 2329

±15

±15

1 млн-1

15

Обозначение сменного сенсора

Определяемый

компонент

(ПД-К1, млн-1)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Диапазон показаний, мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9, с

приведенной к верхней границе диапазона, %

относительной,

%

XXS H2S только X-am

8000 тип

HFG 00YY

H2S сероводород

(7,2)

от 0 до 200 млн-1

от 0 до 200 млн-1

от 0 до 283

-

±15

1 млн-1

15

XXS E H2S

только X-am 8000 тип

HFG 00YY

H2S сероводород

(7,2)

от 0 до 200 млн-1

от 0 до 200 млн-1

от 0 до 283

-

±15

1 млн-1

15

Обозначение сменного сенсора

Определяемый компонент

(ПД-К1,

млн-1)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Диапазон показаний, мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9, с

приведенной к верхней границе диапазона, %

относительной,

%

XXS H2S НС

только для X-am 8000 тип HFG

00YY

H2S сероводород (7,2)

от 0 до 1000 млн-1

от 0 до 100 млн-1 включ. св. 100 до 1000 млн-1

от 0 до 1417

±15

±15

2 млн-1

15

XXS O2/CO

LC

только X-am 8000 тип HFG 00YY

О2

кислород

(-)

от 0 до 25 %

от 0 до 5 % включ. св. 5 до 25 %

от 0 до 332548

±5

±5

0,1 %

15

CO оксид углерода (17,2)

от 0 до 2000 млн-1

от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1

от 0 до 2329

±15

±15

1 млн-1

15

XXS О2/ H2S LC только для X-am 8000 тип HFG 00YY

О2 кислород

(-)

от 0 до 25 %

от 0 до 5 % включ. св. 5 до 25 %

от 0 до 332548

±5

±5

0,1 %

20

H2S сероводород

(7,2)

от 0 до 100 млн-1

от 0 до 100 млн-1

от 0 до 142

±15

-

2 млн-1

15

XXS СО H2-CP только для

X-am 8000 тип HFG 00YY

CO оксид углерода (17,2)

от 0 до 2000 млн-1

от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1

от 0 до 2329

±15

±15

2 млн-1

25

XXS СО LC

CO оксид углерода

от 0 до 2000 млн-1

от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1

от 0 до 2329

±15

±15

1 млн-1

15

Обозначение сменного сенсора

Определяемый

компонент

(ПД-К1, млн-1)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Диапазон показаний, мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9, с

приведенной к верхней границе диапазона, %

относительной,

%

(17,2)

Обозначение сменного сенсора

Определяемый

компонент

(ПД-К1, млн-1)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Диапазон показаний, мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9, с

приведенной к верхней границе диапазона, %

относительной,

%

XXS CO

только для

X-am 8000 тип HFG

00YY

CO оксид

углерода (17,2)

от 0 до 2000 млн-1

от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1

от 0 до 2329

±15

±15

2 млн-1

15

XXS СО HC

только для

X-am 8000 тип HFG

00YY

CO оксид углерода

(17,2)

от 0 до 10000 млн-1

от 0 до 3000 млн-1 включ.

св. 3000 до 10000 млн-1

от 0 до 11644

±10

±10

5 млн-1

25

XXS CI2

только для

X-am 8000 тип HFG

00YY

Cl2 хлор (0,34)

от 0 до 20 млн-1

от 0 до 1 млн-1 включ. св. 1 до 20 млн-1

от 0 до 59

±20

±20

0,05 млн-1

30

XXS CO2

только для

X-am 8000 тип HFG

00YY

CO2 диоксид углерода

(4900)

от 0 до 5 %

от 0 до 1 % включ.

св. 1 до 5 %

от 0 до 91475

±15

±15

0,1 %

30

0,5)

XXS H2

только для

X-am 8000 тип HFG

00YY

H2 водород

(-)

от 0 до 2000 млн-1

от 0 до 500 млн-1 включ. св. 500 до 2000 млн-1

от 0 до 167

±15

±15

5 млн-1

10

Обозначение сменного сенсора

Определяемый

компонент

(ПД-К1, млн-1)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Диапазон показаний, мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9, с

приведенной к верхней границе диапазона, %

относительной,

%

XXS H2 HC только для X-am 8000 тип HFG

00YY

H2

водород

(-)

от 0 до 4 % от 0 до 100 % НКПР

от 0 до 4 %

от 0 до 3349

-

±5

0,01 %

20

0,5)

XXS HCN

только для

X-am 8000 тип HFG

00YY

HCN цианистый водород (0,27)

от 0 до 50 млн-1

от 0 до 10 млн-1 включ. св. 10 до 50 млн-1

от 0 до 56

±15

±15

0,1 млн-1

10

0,5)

XXS HCN

PC только для X-am 8000 тип HFG

00YY

HCN цианистый водород (0,27)

от 0 до 50 млн-1

от 0 до 10 млн-1 включ. св. 10 до 50 млн-1

от 0 до 56

±15

±15

0,5 млн-1

10

0,5)

XXS PH3

только для

X-am 8000 тип HFG

00YY

PH3 фосфин (0,07)

от 0 до 20 млн-1

от 0 до 0,2 млн-1 включ. св. 0,2 до 1 млн-1

от 0 до 28

±20

±20

0,01 млн-1

10

XXS PH3

только для

X-am 8000 тип HFG

AsH3 арсин (0,03)

от 0 до 20 млн-1

от 0 до 1 млн-1 включ. св. 1 до 20 млн-1

от 0 до 65

±15

±15

0,01 млн-1

10

Обозначение сменного сенсора

Определяемый

компонент

(ПД-К1, млн-1)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Диапазон показаний, мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9, с

приведенной к верхней границе диапазона, %

относительной,

%

00YY

Обозначение сменного сенсора

Определяемый

компонент

(ПД-К1, млн-1)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Диапазон показаний, мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9, с

приведенной к верхней границе диапазона, %

относительной,

%

XXS PH3 HC

только для X-am 8000 тип HFG

00YY

PH3

фосфин (0,07)

от 0 до 2000 млн-1

от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1

от 0 до 2826

±20

±20

1 млн-1

10

XXS NH3

только для

X-am 8000 тип HFG

00YY

NH3 аммиак

(28)

от 0 до 300 млн-1

от 0 до 20 млн-1 включ. св. 20 до 300 млн-1

от 0 до 212

±15

±15

1 млн-1

10

(T0,5)

XXS NO

только для

X-am 8000 тип HFG

00YY

NO оксид азота

(4,3)

от 0 до 200 млн-1

от 0 до 20 млн-1 включ. св. 20 до 200 млн-1

от 0 до 250

±15

±15

0,1 млн-1

10

XXS NO2

NO2 диоксид азота

(1,6)

от 0 до 50 млн-1

от 0 до 10 млн-1 включ. св. 10 до 50 млн-1

от 0 до 96

±15

±15

0,1 млн-1

15

XXS NO2 LC

только для

X-am 8000 тип HFG

00YY

NO2 диоксид азота

(1,6)

от 0 до 50 млн-1

от 0 до 10 млн-1 включ. св. 10 до 50 млн-1

от 0 до 96

±15

±15

0,02 млн-1

15

Обозначение сменного сенсора

Определяемый

компонент

(ПД-К1, млн-1)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Диапазон показаний, мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9, с

приведенной к верхней границе диапазона, %

относительной,

%

XXS Amine только для X-am 8000 тип HFG 00YY

C2H7N диметиламин (0,53) триметиламин диэтиламин триэтиламин,

этиламин

от 0 до 100 млн-1

от 0 до 20 млн-1 включ. св. 20 до 100 млн-1

от 0 до 187

±20

±20

1 млн-1

30

(T0,5)

XXS Odorant только для X-am 8000 тип HFG 00YY

CH3SH метилмер-каптан (0,41), этилмеркаптан (0,39)

от 0 до 40 млн-1

от 0 до 10 млн-1 включ. св. 10 до 40 млн-1

от 0 до 80

±20

±20

0,5 млн-1

90

XXS COC12 только для

X-am 8000 тип HFG

00YY

COCl2 фосген (0,12)

от 0 до 10 млн-1

от 0 до 0,2 млн-1 включ. св. 0,2 до 10 млн-1

от 0 до 41

±20

±20

0,01 млн-1

50

(T0,5)

XXS OV-A Organic Vapors

только для

X-am 8000 тип HFG

00YY

С4Н8 изобутилен (42)

от 0 до 300 млн-1

от 0 до 50 млн-1 включ. св. 50 до 300 млн-1

от 0 до 700

±20

±20

1 млн-1

40

0,5)

этанол

С2Н5ОН, (526)

от 0 до 300 млн-1

от 0 до 50 млн-1 включ. св. 50 до 300 млн-1

от 0 до 575

±20

±20

1 млн-1

40

0,5)

Обозначение сменного сенсора

Определяемый

компонент

(ПД-К1, млн-1)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Диапазон показаний, мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9, с

приведенной к верхней границе диапазона, %

относительной,

%

XXS OV Organic Vapors только для

X-am 8000 тип HFG

00YY

этилен С2Н4, (86)

от 0 до 100 млн-1

от 0 до 20 млн-1 включ. св. 20 до 100 млн-1

от 0 до 117

±20

±20

0,5 млн-1

20

0,5)

метанол

СН3ОН (11,3/3,8)

от 0 до 200 млн-1

от 0 до 50 млн-1 включ. св. 50 до 200 млн-1

от 0 до 266

±20

±20

0,5 млн-1

40

0,5)

XXS SO2

SO2 диоксид серы

(3,8)

от 0 до 100 млн-1

от 0 до 4 млн-1включ. св. 4 до 100 млн-1

от 0 до 266

±15

±15

0,1 млн-1

15

XXS О2

О2 кислород

(-)

от 0 до 25 %

от 0 до 5 % включ. св. 5 до 25 %

от 0 до 332548

±5

±5

0,1 %

10

XXS E О2

только для

X-am 8000 тип HFG

00YY

О2 кислород

(-)

от 0 до 25 %

от 0 до 5 % включ. св. 5 до 25 %

от 0 до 332548

±5

±5

0,1 %

10

XXS О2 100

только для

X-am 8000 тип HFG

00YY

О2 кислород

(-)

от 0 до 100 %

от 0 до 99 %

от 0 до 1330193

±5

-

0,5 %

5

Обозначение сменного сенсора

Определяемый компонент

(ПД-К1,

млн-1)

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Диапазон показаний, мг/м3

Пределы допускаемой погрешности

Номинальная цена единицы наименьшего разряда дисплея

Т 0,9, с

приведенной к верхней границе диапазона, %

относительной,

%

XXS Ozone только для X-am 8000 тип HFG

00YY

О3

озон

(0,05)

от 0 до 10 млн-1

от 0 до 10 млн-1

от 0 до 20

±20

-

0,01 млн-1

10

0,5)

XXS

CO/HCN только для

X-am 8000 тип HFG

00YY

CO oксид углерода (17,2)

от 0 до 2000 млн-1

от 0 до 20 млн-1 включ. св. 20 до 2000 млн-1

от 0 до 2329

±15

±15

2 млн-1

15

HCN цианистый водород (0,27)

от 0 до 50 млн-1

от 0 до 10 млн-1 включ. св. 10 до 50 млн-1

от 0 до 56

±15

±15

0,1 млн-1

10

0,5)

Таблица 4 - Метрологические характеристики газоанализаторов Drager X-am 8000 тип HFG 00YY по каналу c инфракрасными (оптическими) сенсорами IR Ex, DUAL IR Ex/CO2, IR Ex ES, DUAL IR Ex/CO2 ES, DUAL IR Ex/CO2 HC для контроля довзрывоопасных

концентраций горючих газов

Определяемый компонент

Диапазон измерений

Пределы допускаемой погрешности

Коэффициент пересчета по пропану

Поверочный компонент

довзрывоопасной концентрации определяемого компонента, % НКПР

объемной доли определяемого компонента, %

абсолютной,

% НКПР

относительной, %

метан (СН4)

от 0 до 50 включ.

от 0 до 2,2 включ.

±5

-

-

метан

св. 50 до 100

св. 2,2 до 4,4

-

±10

-

этан (C2H6)

от 0 до 50 включ.

от 0 до 1,2 включ.

±5

-

0,77

пропан

св. 50 до 100

св. 1,2 до 2,4

-

±10

-

пропан (С3Н8)

от 0 до 50 включ.

от 0 до 0,85 включ.

±5

-

1

пропан

св. 50 до 100

св. 0,85 до 1,7

-

±10

-

н-бутан (С4Н10)

от 0 до 50 включ.

от 0 до 0,7 включ.

±5

-

1,19

пропан

св. 50 до 100

св. 0,7 до 1,4

-

±10

-

изобутан (i-C4H10)

от 0 до 50 включ.

от 0 до 0,65 включ.

±8

-

1,22

пропан

св. 50 до 100

св. 0,65 до 1,3

-

-

-

гексан (СбНы)

от 0 до 50 включ.

от 0 до 0,5 включ.

±8

-

1,47

пропан

св. 50 до 100

св. 0,5 до 1,0

-

-

-

метанол (CH3OH)

от 0 до 50 включ.

от 0 до 3,0 включ.

±8

-

0,54

пропан

св. 50 до 100

св. 3,0 до 6,0

-

-

-

метилэтилкетон

(C4H8O)

от 0 до 50 включ.

от 0 до 0,75 включ.

±8

-

2,27

пропан

св. 50 до 100

св. 0,75 до 1,5

-

-

-

хлорметан (CH3Q) (фреон R 40)

от 0 до 50 включ.

от 0 до 3,8 включ.

±8

-

1,06

пропан

хлорметан (CH3Q) (фреон R 40)

св. 50 до 100

св. 3,8 до 7,6

-

-

-

пропан

циклопентан

(C5H10)

от 0 до 50 включ.

от 0 до 0,7 включ.

±8

-

1,06

пропан

св. 50 до 100

св. 0,7 до 1,4

-

-

-

Определяемый компонент

Диапазон измерений

Пределы допускаемой погрешности

Коэффициент пересчета по пропану

Поверочный компонент

довзрывоопасной концентрации определяемого компонента, % НКПР

объемной доли определяемого компонента, %

абсолютной,

% НКПР

относительной, %

этилацетат

(C4H8O2)

от 0 до 50 включ.

от 0 до 1,0 включ.

±8

-

1,43

пропан

св. 50 до 100

св. 1,0 до 2,0

-

-

-

сумма углеводородов Ci - С10

от 0 до 50 включ.

от 0 до 0,5 включ.

±8

-

-

гексан

св. 50 до 100

св. 0,5 до 1,0

-

-

Примечания:

  • 1 НКПР - нижний концентрационный предел распространения пламени, значения НКПР указаны в соответствии с ГОСТ Р МЭК 600 79-20-1-2011.

  • 2 Ввиду того, что датчики обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности датчиков нормированы для смесей, содержащих только один горючий компонент.

  • 3 Диапазон показаний довзрывоопасных концентраций для всех определяемых компонентов от 0 до 100 % НКПР.

  • 4 Время установления показаний T0,9 для сенсоров DUAL IR Ex/CO2, DUAL IR Ex/CO2 ES, IR Ex, IR Ex ES, DUAL IR Ex/CO2 HC в режиме диффузии: не более 20 с (по метану), с насосом: не более 12 с (по метану)

  • 5 Измерительный канал углеводороды алифатические (С110) и углеводороды непредельные. «Сумма углеводородов» - суммарный сигнал от горючих компонентов в измеряемом воздухе в пересчете на гексан (С6Н14). Пределы допускаемой основной абсолютной погрешности нормированы для гексана.

  • 6 Г азоанализатор позволяет проводить измерение довзрывных концентраций горючих газов в присутствии водорода. Для этого, два сенсора (инфракрасный сенсор IR Ex и сенсор XXS H2 HC) должны быть оба настроены на измерение в режиме процентов НКПР (% НКПР). Активирование этой функции производится с помощью программного обеспечения Drager CC-Vision. Концентрация горючего газа, учитывающая измеренные значения по обоим сенсорам, высвечивается на дисплее на месте показаний сенсора IR Ex.

Таблица 5 - Метрологические характеристики газоанализаторов Drager X-am 8000 тип HFG 00YY по каналам с термокаталитическими сенсорами, работающими в термокондуктометрическом режиме для контроля объемной доли метана и по каналам с инфракрасными

(оптическими) сенсорами для контроля объемной доли метана и диоксида углерода сенсорами IR CO2, DUAL IR Ex/CO2, IR CO2 ES, DUAL IR Ex/CO2 ES, DUAL IR Ex/CO2 HC

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента, %

Диапазон измерений объемной доли определяемого компонента, %

Пределы допускаемой погрешности

приведенной к верхней границе диапазона, %

относительной,

%

метан (CH4)

от 0 до 100

от 0 до 50 включ.

св. 50 до 99

±10

±10

диоксид углерода (CO2) для сенсоров IR CO2, IR CO2 ES DUAL IR Ex/CO2, DUAL IR Ex/CO2 ES

от 0 до 5

от 0 до 1,0 включ. св. 1,0 до 5,0

±10

±10

диоксид углерода (CO2) для сенсора DUAL IR Ex/CO2 HC

от 0 до 100

от 0 до 99

±5

±5

Примечание - Время установления показаний T0,9 не более 32 с для термокаталитических сенсоров; для сенсоров IR CO2, IR CO2 ES, DUAL IR Ex/CO2, DUAL IR Ex/CO2 ES в режиме диффузии не более 50 с, с насосом не более 15 с; для сенсора DUAL IR Ex/CO2 HC в режиме диффузии не более 55 с, с насосом не более 20 с.

Таблица 6 - Метрологические характеристики газоанализаторов Drager X-am 8000 тип HFG 00YY по каналу с фотоионизационным сенсором PID HC

Определяемый компонент (ПДК млн-1)

Диапазон измерений (показаний) объемной доли определяемого компонента, млн-1

Диапазоны показаний, мг/м3

Коэффициент пересчета по изобутилену

Пределы допускаемой погрешности

приведенной к верхней границе диапазона, %

относительной, %

изобутилен С4Н8 (изобутен)(42)

от 0 до 10 включ. св. 10 до 2000

от 0 до 4665

1

±15

±15

ацетон С3Н5О (85)

от 0 до 80 включ. св. 80 до 2000

от 0 до 4829

1,04

±20

±20

бензол С6Н6

от 0 до 10 включ.

от 0 до 3248

0,5

±20

-

(5)

св. 10 до 1000

-

±20

Определяемый компонент (ПДК млн-1)

Диапазон измерений (показаний) объемной доли определяемого компонента, млн-1

Диапазоны показаний, мг/м3

Пределы допускаемой погрешности

Коэффициент пересчета по изобутилену

приведенной к верхней границе диапазона, %

относительной, %

этилацетат

С4Н8О2 (41)

от 0 до 40 включ. св. 40 до 8000

от 0 до 29302

4,66

±20

±20

этилбензол

С8Н10

(11,4)

от 0 до 10 включ. св. 10 до 1000

от 0 до 4414

0,5

±20

±20

метилэтилкетон

C4H8O

(66,7)

от 0 до 50 включ. св. 50 до 2000

от 0 до 5996

0,9

±20

±20

n-нонан C9H20

от 0 до 50 включ. св. 50 до 3000

от 0 до 15996

1,55

±20

±20

n-октан С8Н18

от 0 до 50 включ. св. 50 до 4000

от 0 до 18955

1,93

±20

±20

СТИрОЛ

(6,9/2,3)

от 0 до 10 включ.

св. 10 до 800

от 0 до 3464

0,44

±20

±20

толуол C7H8 (13)

от 0 до 10 включ. св. 10 до 1000

от 0 до 3830

0,56

±20

±20

ксилол С8Н10 (10)

от 0 до 10 включ. св. 10 до 1000

от 0 до 4414

0,55

±20

±20

трихлорэтилен C2HCl(1,8)

от 0 до 20 включ. св. 20 до 1000

от 0 до 5462

0,53

±20

±20

винилхлорид

С2Н>а

(1,3)

от 0 до 10 включ. св. 10 до 4000

от 0 до 10392

1,97

±20

±20

бутадиен С4Н6

(1,3)

от 0 до 1400

от 0 до 3148

0,69

±15

±15

хлорбензол C6H5Q (21)

от 0 до 1000

от 0 до 4679

0,47

±15

±15

Определяемый компонент (ПДК млн-1)

Диапазон измерений (показаний) объемной доли определяемого компонента, млн-1

Диапазоны показаний, мг/м3

Пределы допускаемой погрешности

Коэффициент пересчета по изобутилену

приведенной к верхней границе диапазона, %

относительной, %

циклогексан СбН12 (23)

от 0 до 2500

от 0 до 8747

1,4

±15

±15

метилбромид CH3Br (0,2)

от 0 до 4000

от 0 до 15787

1,87

±15

±15

трет-бутилметило-вый эфир (МТБЭ) С5Н12О (27)

от 0 до 2000

от 0 до 7329

0,87

±15

±15

а-пинен C10H16 (0,05)

от 0 до 800

от 0 до 4531

0,38

±15

±15

фенол С6Н5ОН (0,3)

от 0 до 2000

от 0 до 7905

0,62

±20

±20

Сумма углеводородов (по изобутилену)

от 0 до 10 включ. св. 10 до 2000

от 0 до 4665

1

±15

±15

Примечание - Время установления показаний Tq,9 не более 10 с.

Таблица 7 - Метрологические характеристики газоанализаторов Drager X-am 8000 тип HFG 00YY по каналу с фотоионизационным сенсором PID LC ppb

Определяемый компонент

Диапазон измерений (показаний) объемной

доли определяемого компонента, млн-1

Диапазоны измерений, мг/м3

Коэффициент пересчета по изобутилену

Пределы допускаемой приведенной погрешности к верхней границе диапазона, %

изобутилен С4Н8 (изобутен)

от 0 до 10

от 0 до 23

1

±15

ацетон СэНбО

от 0 до 18

от 0 до 44

1,17

±20

бензол С3Н6

от 0 до 5

от 0 до 16

0,56

±20

этилацетат С4Н8О2

от 0 до 75

от 0 до 274

4,98

±20

Определяемый компонент

Диапазон измерений (показаний) объемной

доли определяемого компонента, млн-1

Диапазоны измерений, мг/м3

Коэффициент пересчета по изобутилену

Пределы допускаемой приведенной погрешности к верхней границе диапазона, %

этилбензол С8Н10

от 0 до 14

от 0 до 61

0,91

±20

метилэтилкетон

C4H8O

от 0 до 16

от 0 до 48

1,05

±20

n-нонан C9H20

от 0 до 32

от 0 до 170

2,1

±20

n-октан С8Н18

от 0 до 32

от 0 до 152

2,14

±20

Стирол С8Н8

от 0 до 12

от 0 до 53

0,82

±20

толуол C7H8

от 0 до 15

от 0 до 57

0,98

±20

ксилол С8Н10

от 0 до 12

от 0 до 53

0,79

±20

трихлорэтилен C2HCI3

от 0 до 14

от 0 до 76

0,95

±20

винилхлорид C2H3CI

от 0 до 32

от 0 до 83

2,18

±20

бутадиен С4Н6

от 0 до 10

от 0 до 22

0,69

±15

хлорбензол C6H5CI

от 0 до 12

от 0 до 56

0,79

±15

циклогексан (71112

от 0 до 24

от 0 до 84

1,6

±15

метилбромид СНзВг

от 0 до 32

от 0 до 126

2,19

±15

трет-бутилметиловый эфир (МТБЭ) С5Н12О

от 0 до 16

от 0 до 59

1,06

±15

а-пинен C10H16

от 0 до 8

от 0 до 45

0,48

±15

Примечание - Время установления показаний То,9 не более 15 с.

Предел допускаемой вариации показаний, в долях от пределов допускаемой погрешности - 0,5.

Таблица 8 - Основные технические характеристики

Наименование характеристики

Значение

Количество регулируемых порогов срабатывания сигнализации

2

Напряжение питания постоянного тока от литий-ионного аккумулятора, подзаряжаемого, В

4,8

Габаритные размеры с блоком питания (длинахширинахвысота), мм, не более

179х77х42

Масса с блоком питания, без ремня и без насоса, кг, не более

0,6

Средняя наработка на отказ, ч, не менее (при доверительной вероятности P=0,95)

10 000

Срок службы газоанализаторов, лет, не менее

8

Гарантийный срок службы сенсоров, лет1)

от 1 до 5

Степень защиты по ГОСТ 14254-2015

IP 67

Рабочие условия измерений:

  • - температура окружающего воздуха, оС

  • - относительная влажность окружающего воздуха (при +25 °С), %

  • - атмосферное давление, кПа

от -40 до +50

от 10 до 95

от 70 до 130

Маркировка взрывозащиты

PO Ex da ia I Ma X, 0Ex da ia IIC T4 Ga X

1 В зависимости от типов используемых сенсоров.

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.

Комплектность средств измерений

Комплектность средства измерений представлена в таблице 9.

Таблица 9 - Комплектность средства измерений

Наименование

Обозначение

Количество

Газоанализатор Drager X-am 3500 тип HFG 000Y, Drager X-am 8000 тип HFG 00YY

Drager X-am

3500 тип HFG 000Y, Drager X-am 8000 тип

HFG 00YY

1 шт.

Сенсоры

1)

от 1 до 5 шт.

Принадлежности:

Индукционное зарядное устройство для зарядки одного газоанализатора

заказывается отдельно

Зарядное устройство 12 В/1,2 A

заказывается отдельно

Блок питания для подключения до 5 зарядных модулей

заказывается отдельно

Блок питания 100-240 В/6,25 A

заказывается отдельно

Блок питания 100-240 В/ 1,33 A

заказывается отдельно

Блок питания 12 В/ 500 мА

заказывается отдельно

Адаптер сетевой, автомобильный 12 В (используется совместно с переходником для сетевого адаптера X-Dock)

заказывается отдельно

Наименование

Обозначение

Количество

Адаптер сетевой, автомобильный 12В/24В для подключения   одного   индукционного   зарядного

устройства

заказывается отдельно

Переходник для сетевого адаптера X-Dock (используется в комплекте с блоками питания)

-

заказывается отдельно

Адаптер калибровочный для газоанализатора

-

заказывается отдельно

Держатель предварительной трубки с адаптером

-

заказывается отдельно

Шланг с адаптером (5 штук в комплекте, запасная часть для калибровочного адаптера)

-

заказывается отдельно

Станция калибровочная X-dock 5300

заказывается отдельно

Станция калибровочная X-dock 6300

заказывается отдельно

Станция калибровочная X-dock 6600

заказывается отдельно

Трубка предварительная Benzene (бензол) (10 штук)

заказывается отдельно

Блок коммуникации DIRA с USB кабелем

заказывается отдельно

Держатель для блока коммуникации

заказывается отдельно

Насос в сборе для установки

заказывается отдельно

Адаптер для насоса газоанализатора (имеет противопылевой фильтр и фильтр, препятствующий проникновению влаги)

заказывается отдельно

Набор запасного фильтра для внешнего насоса, включающий адаптер для трех- и пятимиллиметрового шланга

заказывается отдельно

Шланг с адаптером (без фильтра, запасная часть адаптера насоса)

-

заказывается отдельно

Набор принадлежностей для измерения PID сенсором, включающий: кейс чёрного цвета, телескопический пробоотборный зонд, устройство для отламывания конца трубки, PID предварительная трубка на бензол, PID предварительная трубка на влагу, предварительная трубка с угольным агентом, держатель для трубки, калибровочный адаптер, набор фильтров

заказывается отдельно

Кейс, размеры: 500x420x175 мм

-

заказывается отдельно

Кожаный чехол

-

заказывается отдельно

Резиновый кожух

-

заказывается отдельно

Кейс (пустой) для PID принадлежностей (трубок и адаптера для насоса)

-

заказывается отдельно

Кейс (пустой) для PID принадлежностей в комплекте с кожаным чехлом для газоанализатора

-

заказывается отдельно

Комплект защитных плёнок (3 штуки в комплекте) для дисплея

-

заказывается отдельно

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

1 Обязательная поставка. Остальные позиции поставляются по отдельному заказу.

Сведения о методиках (методах) измерений приведены в разделе 4 «Эксплуатация» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к газоанализаторам Drager X-am 3500 тип HFG 000Y, Drager X-am 8000 тип HFG 00YY

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 года № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»

Изготовитель

Фирма «Drager Safety AG & Co.KGaA», Германия

Адрес: RevalstraBe 1, 23558, Lubeck, Deutschland

Телефон: +49 451 882-0, факс: +49 451 882-2080

E-mail: info@draeger.com

Web-сайт: www.draeger.com

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
