№481 от 09.03.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 27572
О внесении изменений в описание типа на теплосчетчики КМ-9
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ___
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ9 марта 2017г.
№ 481
Москва
О внесении изменений в описание типа на теплосчетчики КМ-9
Во исполнение Административного’ регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «ТБН энергосервис» от 31 января 2017 г. № 17-17 п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на теплосчетчики КМ-9, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 38254-08, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
--------------------------------Ч Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СШ ДЬНИЯ О CF Р) ИФИХАП АН
Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «09» марта 2017 г. №481
Изменения в описание типа на теплосчетчики КМ-9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчетчики КМ-9
Назначение средства измеренийТеплосчетчики КМ-9 (далее - КМ-9) предназначены для измерений и учета тепловой энергии, объемного и массового расхода, объема, массы теплоносителя и его параметров в водяных (далее ВСТ) и паровых (далее ПСТ) системах теплоснабжения, а также количества и параметров среды в системах горячего (далее ГВС), холодного (далее ХВС) водоснабжения
Описание средства измеренийПринцип работы КМ-9 состоит в измерении значений расхода и параметров среды (температуры и давления) в трубопроводах ВСТ, ПСТ, ГВС, ХВС и с газами в привязке к текущему времени с последующим расчетом количества теплоносителя и тепловой энергии, по уравнениям измерений, приведенным нормативных документах по обеспечению единства измерений и ГСССД. Принцип действия штатных для КМ-9 преобразователей расхода и объема воды состоит в измерении скорости потока на основе явления электромагнитной индукции, заключающейся в том, что при прохождении электропроводящей жидкости через магнитное поле в нее, как в движущийся проводник, наводится ЭДС, которая в измерительном сечении пропорциональна средней скорости потока жидкости (т.е. объемному расходу) для полнопроходных и локальной скорости потока для погружных преобразователей расхода. ЭДС инвариантна к плотности, вязкости, электрической проводимости (в рабочем диапазоне) измеряемой жидкости, а также режиму ее течения: ламинарному или турбулентному. При измерении расхода пара и газов под действием перепада давления, возникающего на стандартной диафрагме часть потока перетекает через струйный автогенератор (далее САГ) и создает в нём устойчивые автоколебания, частота которых пропорциональна этому перепаду давления, что позволяет определять расход по ГОСТ 8.586.5.
На основании результатов измерений формируются архивы данных и событий, которые по заказу передаются также во внешние информационные сети.
КМ-9 представляют собой измерительные системы вида ИС-1 (по ГОСТ Р 8.596) с функционально выделенными измерительными каналами (далее каналы). К простым (по ГОСТ Р 8.596) относятся каналы следующих величин: объемный расход, температура и давление среды (вода, пар, газы, конденсат) для каждого трубопровода, где установлены соответствующие средства измерений.
К сложным относятся каналы: объема (если применяются преобразователи объема), количества (объема, массы) среды, разности температур и масс воды в двух трубопроводах ВСТ (циркуляционных ГВС) и тепловой энергии и мощности (тепловой нагрузки). КМ-9 рассчитаны для обслуживания от одной до девяти систем тепло и водоснабжения (ВСТ, ПСТ, ГВС, ХВС) или до 18 трубопроводов с газами. Общее число каналов тепловой энергии до 9. Конфигурация КМ-9 устанавливается по заказу. Вычислительный блок КМ-9 и операторская панель представлены на фото 1.
Фото 1 — Общий вид вычислительного блока КМ-9 и операторской панели.
Каналы объемного расхода воды выполнены на базе преобразователей расхода: полнопроходных ППС (далее - ППС, фото 2), либо преобразователей расхода погружных ПРБ-1 или ПРБ-3 (далее, соответственно, ПРБ-1 и ПРБ-3, фото 3). В каналах расхода (объемного и массового) пара (конденсата) и газов используются преобразователи расхода РМ-5-ПГ (фото 4).

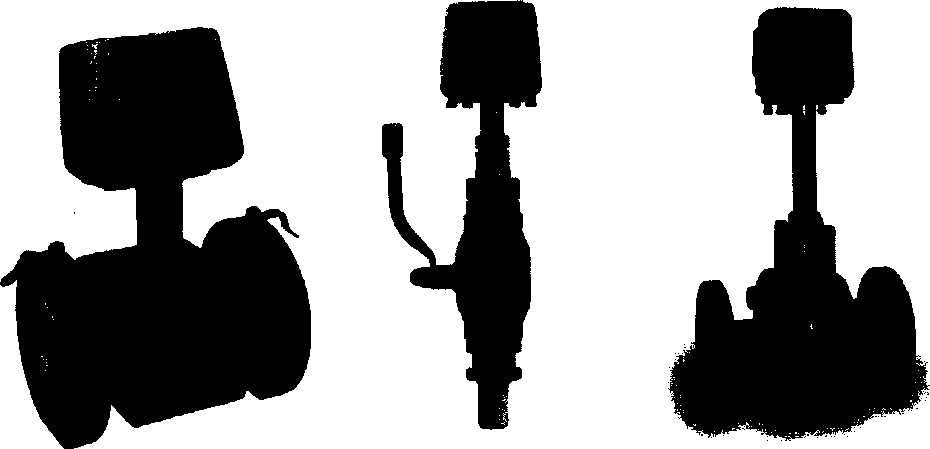

Фото 2 — Общий вид полнопроходного ППС.
Фото 3 — Общий вид ПРБ-1/ПРБ-3.
Фото 4 — Общий вид РМ-5-ПГ.
ППС состоят из датчиков расхода и электронных блоков. Схема пломбирования ППС от несанкционированного доступа показана на рисунке 1.
Знак по&ерки

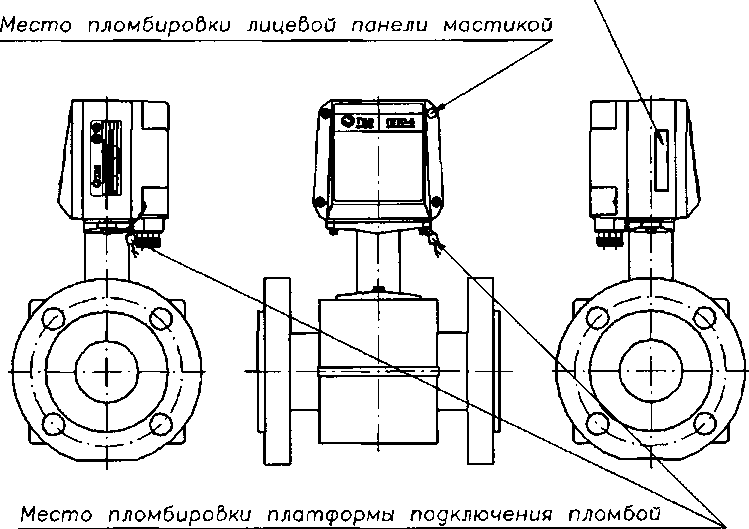

Рисунок 1 — Схема пломбировки полнопроходного ППС.

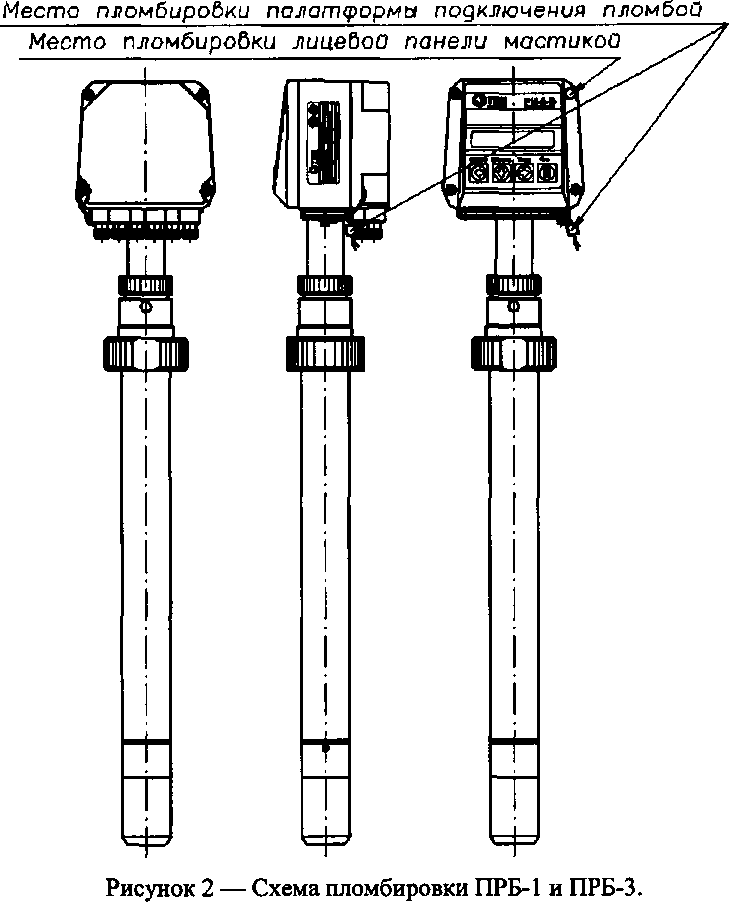

ПРБ-1 и ПРБ-3 состоят соответственно из одного или трех преобразователей скорости потока; каждый, из которых состоит из датчика скорости и электронного блока. У ПРБ-3 продольные оси датчиков скорости располагаются в одном поперечном сечении трубопровода под углом 120° друг к другу. Схема пломбирования ПРБ-1 и ПРБ-3 от несанкционированного доступа представлена на рисунке 2.
РМ-5-ПГ состоят из преобразователей расхода, выполненных в виде стандартных диафрагм с угловым отбором давления по ГОСТ 8.586.2, САГ, и электронных блоков. Схема пломбирования РМ-5-ПГ от несанкционированного доступа представлена на рисунке 3.

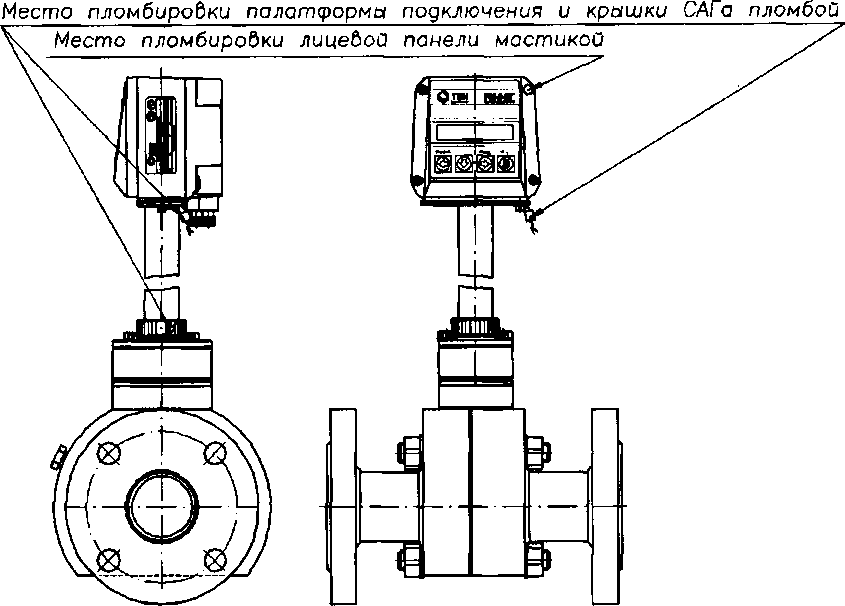

Рисунок 3 — Схема пломбировки РМ-5-ПГ.
В электронных блоках преобразователей расхода (скорости) аналоговые измерительные сигналы преобразуются в цифровые коды интерфейса RS-485 и передаются в вычислительный блок ВБ (далее ВБ), где значения измеряемых величин преобразуются в вид, удобный для вывода на цифровое табло операторской панели и/или для дальнейшей передачи по интерфейсам RS-485 и Ethernet. ВБ снабжен также интерфейсами USB-D и USB-H, для быстрого обмена файлами с ГТК и со стандартными USB-Flash накопителями и USB-принтерами. Схема пломбирования вычислительного блока КМ-9 от несанкционированного доступа представлена на рисунке 4
Пломбировка саморазрушающейся наклейкой

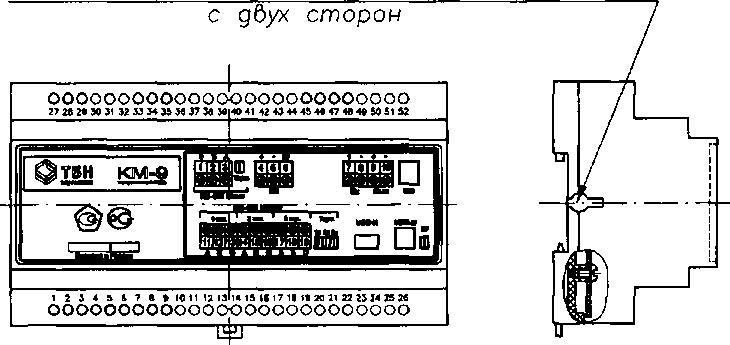

Рисунок 4 - Схема пломбировки вычислительного блока КМ-9.
К вспомогательным компонентам КМ-9 относятся блоки питания и преобразователи интерфейса RS-485/RS-232/ Ethernet.
К каждому электронному блоку ППС, ПРБ-1 и ПРБ-3 подключаются: до одного преобразователя объема воды с импульсным выходом: штатные ППС-1П-И2 (далее ППС-1ПИ2, выполненные на основе ППС), или покупные; до двух преобразователей давления с токовым выходом; до трех термопреобразователей, два из которых могут составлять комплект. К каждому электронному блоку РМ-5-ПГ подключается по одному преобразователю давления и температуры. Число трубопроводов, обслуживаемых КМ-9, до 36.
В таблице 1 указаны типы покупных средств измерений, подключаемых к электронным блокам преобразователей расхода КМ-9 и в скобках их номера в Госреестре. Таблица 1
|
Преобразователи объема с импульсным сигналом |
Комплекты термометров (термопреобразователей) сопротивления |
Термометры (термопреобразователи) сопротивления; преобразователи давления | |||
|
Омега - Р |
(23463-07) |
КТПТР-01 |
(46156-10) |
ТПТ-1 |
(46155-10) |
|
ПРЭМ |
(17858-11) |
КТСП-Н |
(38878-08) |
ТСП-Н |
(38959-12) |
|
ТЭМ |
(24357-08) |
КТС-Б |
(43096-15) |
ТС-Б(мод. ТС-Б-Р) |
(61801-15) |
|
СХВ, СГВ |
(16078-05) |
ИД |
(23992-02) | ||
|
АИР-10 |
(31654-09) | ||||
|
Корунд -ДИ |
(14446-09) | ||||
Преобразователи расхода ППС, ПРБ-1 и ПРБ-3 выпускаются в двух конструктивных исполнениях:
-
- исполнение 1: датчики расхода (скорости) составляют единое целое со своими электронными блоками.
-
- исполнение 2: электронные блоки находятся отдельно от датчиков расхода (скорости) и соединяются с ними сигнальными кабелями длиной до 10 м.
ППС, ПРБ-1 и ПРБ-3 позволяют проводить измерения расхода среды при движении потока по трубопроводу в обоих направлениях: прямом и обратном (реверсном).
Расход воды в трубопроводах с ПРБ-1 и ПРБ-3, определяется по ГОСТ 8.361.
ВБ выполняются в отдельных корпусах и устанавливаются в монтажных щитах совместно с блоками питания и операторскими панелями. ВБ снабжены набором переключателей, обеспечивающих защиту от несанкционированного доступа к настроечным параметрам и согласование линий связи с измерительными системами вида ИС-2 (по ГОСТ Р 8.596), например АСКУЭ. Программное обеспечение, реализуемое в ВБ, имеет сертификат соответствия требованиям ГОСТ Р 8.596 и ГОСТ Р 8.654.
В качестве связующих компонентов в КМ-9 применяются: штатные сигнальные кабели и линии связи в виде витых пар для передачи информации по интерфейсу RS-485.
Программное обеспечениеПрограммное обеспечение для определения параметров измеряемых сред, а так же их количества и тепловой энергии должно быть сертифицировано полномочной организацией Госстандарта.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
КМ9 |
|
Номер версии (идентификационный номер) |
1.16 |
|
Цифровой идентификатор (контрольная сумма) |
0хС69Е70В2 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32, полином - 0х04С11DB7, |
|
начальное значение - OxFFFFFFFF. Расчет CRC32 производится по программной памяти, начиная с адреса 0x200 по адрес 0x3DFFFF |
Метрологические и технические характеристики представлены в таблицах 3 и 4
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Температура воды, °C |
от 1 до 150 |
|
Температура пара и газов, °C |
до 300 |
|
Разность температур воды Л/, °C |
от AtM«H* до 150 |
|
А^мин. С |
2; 3 |
|
Давление измеряемой среды (вода, пар и др.), МПа |
до 1,6 (2,5) |
|
Пределы измерений объемного расхода воды для ППС и ППС-1П-И2 в зависимости от их условного прохода (DN), м3/ч |
таблица 5 |
|
скорость потока жидкости в трубопроводах с ПРБ-1 или ПРБ-3, м/с |
от 0,2 до 10 |
|
Отношение верхнего и нижнего пределов измерений перепада давления с применением РМ-5-ПГ, не менее |
100 |
|
Наибольшее измеряемое значение перепада давления, кПа |
100 (по заказу - 160) |
|
Пределы допускаемой относительной погрешности каналов тепловой энергии для закрытых ВСТ, % |
dQ = ±(2 + 4A/min /Д/ + 0.01^я /q) (класс точности 1) <5Q = ±(3 + 4A/mjn /Ы + 0.02qH !q) (класс точности 2) 8q = ±(4 + 4A/mjn /Д/ + 0.05^я !q) (класс точности 3) |
|
Пределы допускаемой относительной погрешности каналов тепловой энергии для открытых ВСТ, % |
ГОСТ Р 8.591 |
|
Пределы допускаемой относительной погрешности каналов тепловой энергии для ПСТ, %:
|
±3 ±4 |
|
Пределы допускаемой относительной погрешности каналов объемного и массового расхода, объема и массы <5^^ с применением ППС и ППС-1П-И2 в зависимости от их класса Bl, Cl, D1 или С2 (установленных разработчиком), % |
Таблица 6 |
|
Пределы допускаемой относительной погрешности каналов объемного (массового) расхода, объема (массы) с ПРБ-1 и ПРБ-3, % |
Таблица 7 |
|
Пределы допускаемой относительной погрешности каналов перепада давления с применением РМ-5-ПГ, % |
±1 |
|
Пределы допускаемой относительной погрешности каналов объемного (массового) расхода и объема (массы) среды с применением РМ-5-ПГ(£д(л()), %: -для класса В1 - для класса С1. |
±1,5 ±2,5 |
|
Пределы допускаемой абсолютной погрешности каналов температуры без учета погрешности датчиков температуры, °C:
|
±(0,2 + 0,0005-t) ±(0,1 + 0,0011) +(0,4 + 0,002-t,), где t - значение измеряемой температуры |
|
Пределы допускаемой абсолютной погрешности каналов разности температур воды, без учета погрешности комплекта термопреобразователей (Акт), °C |
±(0,04 ±0,002 At) |
|
Пределы допускаемой относительной погрешности каналов избыточного давления жидкости, %; |
±2 (без учета погрешностей датчиков давления ±1) |
|
Пределы допускаемой приведённой к верхнему пределу измерений погрешности канала абсолютного давления пара и других газообразных сред, % |
f д А ±0,3 или по формуле ± <5 + о, 05+100 , 1 Ртах ) Где: ■ Ртах — верхний предел измерений (кПа);
|
|
Пределы допускаемой абсолютной погрешности каналов объема с преобразователями объема с импульсным выходом (без учета погрешностей преобразователей объема) на 1000 импульсов, импульс |
±1 |
|
Пределы допускаемой относительной погрешности канала текущего времени КМ-9, % |
±0,05 |
|
Примечание Диапазон измерений объемного (массового) расхода пара (конденсата) и газов с помощью РМ-5-ПГ определяется по ГОСТ 8.586.5 в зависимости от рабочих диапазонов давления, перепада давления, температуры и геометрических размеров стандартных диафрагм и измерительных трубопроводов. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение переменного тока в питающей сети, В |
от 187 до 242 |
|
Частота переменного тока в питающей сети, Гц |
50+1 |
|
Потребляемая мощность, В-А, не более |
NxlO где N - суммарное число датчиков расхода и скорости |
|
Напряженность внешних магнитных полей (кроме земного), А/м. |
до 400 |
|
Удельная электрическая проводимость воды, См/м. |
от 10_3 до 10 |
|
Наибольшие габаритные размеры ППС и ППС-1П-И2 в зависимости от диаметра условного прохода DN, Л-длина, 5-ширина, //-высота, мм |
Таблица 8 |
|
Наибольшие значения массы ППС и ППС-1П-И2 (сумма масс датчиков расхода с электронными блоками) в зависимости условного прохода DN, кг |
Таблица 9 |
|
Наибольшие габаритные размеры датчиков скорости ПРБ-1 и ПРБ-3 со шлюзовыми камерами и электронными блоками, мм |
115x110x600 |
|
Масса, кг, не более -ПРБ-1 -ПРБ-3 |
7 21 |
|
Температура воздуха, окружающего датчики расхода и скорости исполнения 2, °C |
от -30 до +50 |
|
Температура воздуха, окружающего датчики расхода и скорости исполнения 1, электронные блоки и вычислительные блоки, °C |
от +5 до +50 |
|
Атмосферное давление, кПа |
от 84 до 106 |
|
Влажность воздуха, окружающего датчики расхода (скорости) исполнения 2, %, не более |
95, при температуре 35 °C, при более низких температурах без конденсации влаги |
|
Влажность воздуха, окружающего датчики расхода и скорости (кроме исполнения 2), электронные блоки и вычислительные устройства, %, не более |
80, при температуре 35 °C, при более низких температурах без конденсации влаги |
|
Средняя наработка на отказ, ч, не менее |
75000 |
|
Средний срок службы, лет, не менее |
15 |
|
20 |
0,0018 |
0,011 |
11 |
|
25 |
0,0025 |
0,016 |
16 |
|
32 |
0,005 |
0,030 |
30 |
|
40 |
0,007 |
0,040 |
40 |
|
50 |
0,010 |
0,060 |
60 |
|
65 |
0,015 |
0,10 |
100 |
|
80 |
0,025 |
0,16 |
160 |
|
100 |
0,040 |
0,25 |
250 |
|
150 |
0,10 |
0,60 |
600 |
|
200 |
0,15 |
1,0 |
1000 |
|
300 |
0,40 |
2,5 |
2500 |
|
Примечание: В таблице 5 и далее знаком (р) отмечено резьбовое присоединение датчика расхода к трубопроводу в отличие от фланцевого | |||
Таблицаб
|
Поддиапазоны Измерений |
Пределы допускаемой относительной погрешности в зависимости от класса ППС, ППС-1П-И2, % | |||
|
В1 |
С1 |
D1 |
С2 | |
|
400 < q„/q < 1000 |
±2 |
±5 |
Не нормируются |
Не нормируются |
|
250 < qH/q < 400 |
±2 |
±5 |
±5 | |
|
150<qH/q<250 |
±2 |
±3,5 |
±3,5 | |
|
50 <qH/q< 150 |
±2 |
±2,0 |
±2,0 |
±5 |
|
25 < q„/q < 50 |
±1,5 |
±1,5 |
±1,5 |
±3 |
|
1 < qj/q < 25 |
±1,2 |
±1,2 |
±1,2 |
±2,0 |
Таблица 7
|
Поддиапазоны измерений |
Пределы допускаемой относительной погрешности , % | |
|
сПРБ-1 |
сПРБ-3 | |
|
25 < q«/q < 50 |
±3 |
±2,5 |
|
1 <q»/q<25 |
±2 |
±1,5 |
Таблица 8
|
DN |
15 |
15(Р) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
300 |
|
L |
135 |
130 |
155 |
155 |
160 |
200 |
205 |
210 |
240 |
250 |
320 |
360 |
450 |
|
В |
150 |
но |
105 |
160 |
190 |
190 |
200 |
210 |
235 |
250 |
330 |
400 |
500 |
|
Н |
230 |
220 |
235 |
245 |
265 |
265 |
285 |
300 |
330 |
350 |
430 |
480 |
600 |
Таблица 9
|
DN |
15 |
15(р) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
300 |
|
Масса, (не более) |
1,8 |
2,4 |
2,7 |
3,3 |
4,7 |
6 |
7,9 |
9,5 |
12,5 |
17,2 |
32,8 |
50,1 |
92 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на вычислительное устройство методом трафаретной печати.
Комплектность средства измерений
Комплектность средства измерений представлена в таблице 10.
|
Таблица 10 - Комплектность средства измерений. | ||
|
Наименование |
Обозначение |
Количество |
|
ППС |
до 18 шт | |
|
ПРБ-3 |
до 6 шт | |
|
РМ-5-ПГ |
до 18 шт. | |
|
Преобразователи объема ППС-П-И2 и (или) из числа типов по таблице 1 |
до 18 шт. | |
|
Датчики температуры в том числе в составе комплектов |
до 36 шт. | |
|
Преобразователи давления |
до 36 ПГГ. | |
|
Вычислительный блок с клавиатурой |
1 шт. | |
|
Монтажный щит |
1 шт. | |
|
Вспомогательные компоненты |
По заказу | |
|
Руководство по эксплуатации и инструкция по монтажу |
РЭ 4218-016-42968951-2007 |
1 экз. |
|
Паспорт |
1 экз. | |
|
Методика поверки (по заказу) |
МП 4218-016-42968951-2008 |
1 экз. |
осуществляется по документу МП 4218-016-42968951-2008 «ГСИ. Теплосчетчики КМ-9. Методика поверки», согласованному ГЦИ СИ ФГУ «Ростест-Москва» 19.06.2008 г.
Основные средства поверки:
-
- калибратор - измеритель унифицированных сигналов эталонный ИКСУ-2000, регистрационный номер в Федеральном информационном фонде 20580-06;
-
- имитатор термопреобразователей сопротивления МК3002, регистрационный номер в Федеральном информационном фонде 18854-99;
, - установка поверочная расходомерная УП-150, регистрационный номер в Федеральном информационном фонде 53406-13;
-
- генератор импульсов Г5-69, регистрационный номер в Федеральном информационном фонде 53406-13;
-
- частотомер электронно-счетный 43-64, регистрационный номер в Федеральном информационном фонде 53406-13.
-
- Стенд для градуировки и поверки измерительных каналов расходомеров РМ-5-ПГ, регистрационный номер в Федеральном информационном фонде № 36563-07;
- поверочная установка «Поток - Т», регистрационный номер в Федеральном информационном фонде -53406-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в раздел паспорта при первичной поверке КМ - 5П.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам КМ-9ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.
ГОСТ Р 8.596-2002 ГСИ. Системы измерительные. Метрологическое обеспечение. Основные положения.
ГОСТ 8.568.5-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений.
Технические условия ТУ 4218-16-42968951-2007.
ИзготовительОбщество с ограниченной ответственностью «ТБН энергосервис»
(ООО «ТБН энергосервис»)
ИНН 7720180350
Адрес: 119034, Россия, Г. Москва, улица Пречистенка, д. 40/2, стр. 3
Телефакс: (495) 789-90-75
Испытательный центрГосударственный центр испытании средств измерений Федеральное бюджетное учреждение «РОСТЕСТ-МОСКВА» (ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел. (499) 129-19-11, факс (499) 124-99-96
E-mail: info@rostest.ru
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Таблица 5
|
Условный проход DN |
Значение объема на импульс, м/имп |
Пределы измерений объемного расхода, м /ч | |
|
нижний, qo |
верхний, qH | ||
|
15(р) |
0,0004 |
0,0025 |
2,5 |
|
15 |
0,0010 |
0,006 |
6 |
