№10 от 10.01.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 30868
О внесении изменений в описание типа на весы лабораторные электронные ВЛТЭ, ВП
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
№ 10
Москва
О внесении изменений в описание типа на весы лабораторные электронные ВЛТЭ, ВП
Во исполнение Административного регламента По предоставлению
л Федеральным агентством по техническому регулированию и метрологий уМс^дарственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован А; й Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Н11Г1 , «Госметр» от 19 октября 2017 г. № 2-20/50 приказываю:
-
1. Внести изменения в описание типа на весы лабораторные электронные ; ЁЛТЭ, ВП, зарегистрированные в Федеральном информационном фонде
по обеспечению единства измерений, с сохранением регистрационного номера 64217-16, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.
3. Контроль за исполнением настоящего приказа оставляю за собой.
•-> А ;; Заместитель Руководителя
5’Т-: V Ъ-Ал;...17\ . •
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота
Федеральное агентство по техническому регулированию и метрологии.
Сертификат: OOE1036ECDC011E780DAEOd71BlB53CD41 Кому выдан; Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы лабораторные электронные ВЛТЭ, ВП Назначение средства измеренийВесы лабораторные электронные ВЛТЭ, ВП (далее - весы) предназначены для статического измерения массы.
Описание средства измеренийПринцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сопротивления тензорезисторов, преобразуемого в аналоговый электрический сигнал. Электрический сигнал, пропорциональный массе взвешиваемого объекта, поступает на вход вторичного преобразователя для обработки и индикации результатов измерений.
Весы состоят из весоизмерительного устройства и индикатора, соединенных между собой с помощью кабеля. Весоизмерительное устройство включает в себя грузоприемное и грузопередающее устройства, весоизмерительный датчик. Грузоприемное устройство состоит из грузоприемной платформы (металлической чашки) и держателя платформы. Грузопередающее устройство состоит из направляющих, обеспечивающих вертикальное воздействие на датчик.
Индикатор обеспечивает электрическое питание датчика, аналого-цифровое преобразование его сигнала, обработку и индикацию результатов измерений.
В весах ВП индикатор может крепиться к основанию весоизмерительного устройства, либо может быть расположен рядом с весоизмерительного устройством в удобном месте (исполнение по заказу).
Весы выпускаются в двух семействах. Семейство 1 объединяет весы ВЛТЭ и ВП высокого класса точности и представлено модификациями: ВЛТЭ-2200, ВЛТЭ-3100, ВЛТЭ-ЗЮОТ, ВЛТЭ-5100Т, ВЛТЭ-6100Т, ВПВ-12С, ВПВ-22С, ВПВ-32С, ВПВ-32.2С, ВПВ-12, ВПВ-22, ВПВ-32, ВПВ-52, ВПТ-12, ВПТ-22, ВПТ-32, ВПТ-52.
Семейство 2 включает весы ВП среднего класса точности и представлено модификациями: ВПС-15, ВПС-30, ВПС-60.
Модификации: ВПВ-12С ВПВ-22С ВПВ-32С, ВПВ-32.2С - весы с автоматическим устройством юстировки чувствительности встроенным грузом; ВЛТЭ-2200, ВЛТЭ-3100, ВЛТЭ-ЗЮОТ, ВЛТЭ-5100Т, ВЛТЭ-6100Т, ВПВ-12, ВПВ-22, ВПВ-32, ВПВ-52, ВПТ-12, ВПТ-22, ВПТ-32, ВПТ-52, ВПС-15, ВПС-30, ВПС-60 - весы с полуавтоматическим устройством юстировки чувствительности внешней гирей.
Модификации весов различаются максимальной и минимальной нагрузками, действительной ценой деления и габаритными размерами. Кроме того, модификации ВЛТЭ и ВП различаются типом корпуса.
Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1 -2011):
-
- устройством первоначальной установки нуля (Т.2.7.2.4);
-
- полуавтоматическим устройством установки нуля (Т.2.7.2.2);
-
- устройством слежения за нулем (Т.2.7.3);
-
- устройством выборки массы тары (Т.2.7.4);
-
- автоматическим (весы модификаций ВПВ-ххС) и полуавтоматическим устройством юстировки чувствительности (ВЛТЭ, ВПВ-хх, ВПТ, ВПС) (4.1.2.5);
-
- несбрасываемым счетчиком для весов с полуавтоматическим устройством юстировки чувствительности (4.1.2.4);
-
- устройством установки весов по уровню (Т.2.7.1);
-
- вспомогательным показывающим устройством (весы модификаций ВЛТЭ-хх и ВПВ) (3.4);
-
- показывающим устройством с расширением (для весов модификаций ВЛТЭ-2200, ВЛТЭ-ххТ, ВПТ и ВПС возможно получение показаний с действительной ценой деления шкалы di = 0,1 d или di ~ 0,2d по ручной команде в течение 5 секунд) (4.4.3).
Весы реализуют следующие функции:
-
- переключения единиц измерения массы;
-
- рецептурного взвешивания (масса нетто/брутто);
-
- подсчета количества штук (деталей);
-
- взвешивания в процентах;
-
- определения массы нестабильных образцов (усреднение).
Электропитание весов осуществляется от сети переменного тока через блок питания (адаптер). Возможна работа весов (кроме модификаций ВПВ-ххС) от автономного источника питания (аккумуляторной батареи).
Весы снабжены защищенным интерфейсом USB-2.0. По дополнительному заказу весы могут комплектоваться стандартным интерфейсом RS-232C.
Модификации весов ВПВ-ххС оснащаются интерфейсом USB-2 или RS-232C по заказу.
Рисунок 1 - Общий вид весов
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольной этикеткой изготовителя: весы ВЛТЭ - поверх одного винта стяжки корпуса; весы ВП - поверх крепежного винта на подставке весоизмерительного блока и по стыку корпуса и днища электронного блока. Схема пломбирования приведена на рисунке 2.
Весы с полуавтоматическим устройством юстировки чувствительности снабжены программным четырехразрядным несбрасываемым счетчиком, показания которого увеличиваются на единицу при каждой юстировке.

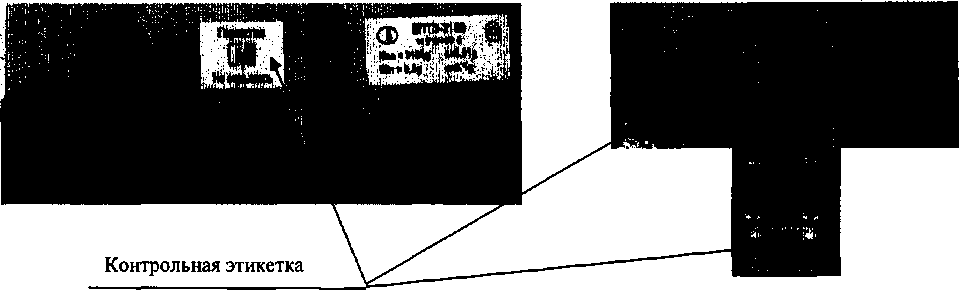

Рисунок 2 - Схема пломбирования от несанкционированного доступа
Рисунок 4 - Маркировка весов
Программное обеспечениеВ весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации. Идентификация программы осуществляется путем просмотра номера версии программного обеспечения на дисплее во время тестирования при включении весов.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077 - 2014 для весов со встроенным устройством юстировки чувствительности и среднему уровню для весов с устройством юстировки чувствительности внешней гирей.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для модификаций | |
|
ВЛТЭ |
ВП | |
|
Идентификационное наименование ПО |
ПО весов ВЛТЭ |
ПО весов ВП |
|
Номер версии (идентификационный номер ПО)* |
2.7 |
2.7 |
|
Цифровой идентификатор ПО |
0xF73E | |
|
Алгоритм вычисления цифрового идентификатора по |
CRC16 | |
|
* Номер версии (идентификационный номер) ПО не ниже указанного. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристик |
Значение характеристик для модификаций | |
|
ВШЭ-2200 |
ВШЭ-3100 | |
|
Класс точности весов noTOCTOIMLR 76-1-2011 |
GD (высокий) | |
|
Максимальная нагрузка, Мах, г |
2200 |
3100 |
|
Минимальная нагрузка, Min, г |
2,5 |
0,5 |
|
Действительная цена деления, d, г |
0,05 |
0,01 |
|
Поверочный интервал, е, г |
0,1 |
0,1 |
|
Число поверочных интервалов, п |
22000 |
31000 |
|
Пределы допускаемой погрешности весов, тре, при поверке, мг, в интервалах взвешивания: от 2,5 г до 500 г включ. св. 500 г до 2000 г включ. св. 2000 г до 2200 г включ. от 0,5 г до 500 г включ. св. 500 г до 2000 г включ. св. 2000 г до 3100 г включ. |
±50 ±100 ±150 |
±50 ±100 ±150 |
|
Повторяемость (размах) показаний, мг, не более |
|тре| | |
|
Порог реагирования, мг, не более |
70 |
14 |
|
Диапазон устройства выборки массы тары |
от 0 до Мах | |
|
Пределы допускаемой погрешности весов в эксплуатации равны удвоенным значениям пределов допускаемых погрешностей при поверке | ||
Таблица 3 - Метрологические характеристики
|
Наименование характеристик |
Значение характеристик для модификаций: | ||
|
ВЛТЭ-ЗЮОТ |
ВЛТЭ-5100Т |
влтэ- 6100Т | |
|
1 |
2 |
3 |
4 |
|
Класс точности весов | |||
|
noTOCTOIMLR 76-1-2011 |
(высокий) | ||
|
Максимальная нагрузка, Мах, г |
3100 |
5100 |
6100 |
|
Минимальная нагрузка, Min, г |
5 |
50 | |
|
Действительная цена деления, d, г |
0,1 |
1 | |
|
Поверочный интервал, е, г |
0,1 |
1 | |
|
Число поверочных интервалов, п |
31000 |
5100 |
6100 |
|
Пределы допускаемой погрешности весов, | |||
|
таре, при поверке, мг, в интервалах | |||
|
взвешивания: | |||
|
от 5 г до 500 г включ. |
±50 |
- |
- |
|
св. 500 г до 2000 г включ. |
±100 |
- |
- |
|
св. 2000 г до 3100 г включ. |
±150 |
- |
- |
|
от 50 г до 5000 г включ. |
- |
±500 |
±500 |
|
св. 5000 г до 5100 г включ. |
- |
±1000 |
- |
|
св. 5000 г до 6100 г включ. |
- |
- |
±1000 |
Продолжение таблицы 3
|
1 |
2 |
3 4 |
|
Повторяемость (размах) показаний, мг, не более |
Impel | |
|
Порог реагирования, мг, не более |
140 |
1400 |
|
Диапазон выборки массы тары |
от 0 до Мах | |
|
Пределы допускаемой погрешности весов в эксплуатации равны удвоенным значениям пределов допускаемых погрешностей при поверке | ||
аблица 4 - Метрологические характеристики
|
Наименование характеристик |
Значение характеристик для модификаций | ||||
|
ВПВ-12С ВПВ-12 |
ВПВ-22С ВПВ-22 |
ВПВ-32С ВПВ-32 |
ВПВ-32.2С |
ВПВ-52 | |
|
Класс точности весов | |||||
|
по ГОСТ OIML R 76-1-2011 |
(высокий) | ||||
|
Максимальная нагрузка, Мах, кг |
12 |
22 |
32 |
32,2 |
52 |
|
Минимальная нагрузка, Min, г |
5 |
50 | |||
|
Действительная цена деления, d, г |
0,1 |
1 | |||
|
Поверочный интервал, е, г |
1,1 |
10 | |||
|
Число поверочных интервалов, п |
12000 |
22000 |
32000 |
32200 |
5200 |
|
Пределы допускаемой | |||||
|
погрешности | |||||
|
весов, шре, при поверке, г, | |||||
|
в интервалах взвешивания: | |||||
|
от 5 г до 5 кг включ. |
±0,5 |
±0,5 |
±0,5 |
±0,5 | |
|
св. 5 кг до 12 кг включ. |
±1,0 |
- |
- |
- | |
|
св. 5 кг до 20 кг включ. |
±1,0 |
±1,0 |
±1,0 | ||
|
св. 20 кг до 22 кг включ. |
±1,5 |
- |
- | ||
|
св. 20 кг до 32 кг включ. |
- |
±1,5 |
- | ||
|
св. 20 кг до 32,2 кг включ. |
- |
- |
±1,5 | ||
|
от 50 г до 50 кг включ. |
- |
- |
±5 | ||
|
св. 50 кг до 52 кг включ. |
- |
- |
±10 | ||
|
Повторяемость (размах) | |||||
|
показаний, г, не более |
|тре| | ||||
|
Порог реагирования, г, не более |
0,14 |
1,4 | |||
|
Диапазон выборки массы тары |
от 0 до Мах | ||||
Пределы допускаемой погрешности весов в эксплуатации равны удвоенным значениям пределов допускаемых погрешностей при поверке
Таблица 5 - Метрологические характеристики
|
Наименование характеристик |
Значение характеристик для модификаций | |||
|
ВПТ-12 |
ВПТ-22 |
ВПТ-32 |
ВПТ-52 | |
|
1 |
2 |
3 |
4 |
5 |
|
Класс точности весов noTOCTOIMLR 76-1-2011 |
СО (высокий) | |||
|
Максимальная нагрузка, Мах, кг |
12 |
22 |
32 |
52 |
|
Минимальная нагрузка, Min, г |
50 |
500 | ||
Зродолжение таблицы 5
|
1 |
2 3 |
4 |
5 | |
|
Действительная цена деления, d, г |
1 |
10 | ||
|
Поверочный интервал, е, г |
1 |
10 | ||
|
Число поверочных интервалов, п |
12000 |
22000 |
32000 |
5200 |
|
Пределы допускаемой погрешности весов, тре, при поверке, г, в интервалах взвешивания: от 50 г до 5 кг включ. св. 5 кг до 12 кг включ. св. 5 кг до 20 кг включ. св. 20 кг до 22 кг включ. св. 20 кг до 32 кг включ. от 500 г до 50 кг включ. св. 50 кг до 52 кг включ. |
±0,5 ±1,0 |
±0,5 ±1,0 ±1,5 |
±0,5 ±1,0 ±1,5 |
±5 ±10 |
|
Повторяемость (размах) показаний, г, не более |
|тре| | |||
|
Порог реагирования, г, не более |
1,4 |
14 | ||
|
Диапазон выборки массы тары |
от 0 до Мах | |||
|
Пределы допускаемой погрешности весов в эксплуатации равны удвоенным значениям пределов допускаемых погрешностей при поверке | ||||
Таблица б - Метрологические характеристики
|
Наименование характеристик |
Значение характеристик для модификаций: | |||
|
ВПС-15 |
| ВПС-30 |
ВПС-60 | ||
|
Класс точности весов по ГОСТ OIML R 76-1-2011 |
CBD (средний) | |||
|
Максимальная нагрузка, Мах, кг |
15 |
30 |
60 | |
|
Минимальная нагрузка, Min, г |
40 |
100 |
400 | |
|
Действительная цена деления, d, г |
2 |
5 |
20 | |
|
Поверочный интервал, е, г |
2 |
5 |
20 | |
|
Число поверочных интервалов, п |
7500 |
6000 |
3000 | |
|
Пределы допускаемой погрешности весов, тре, при поверке, г, в интервалах взвешивания: | ||||
|
от 40 г до 1 кг включ. |
±1 |
- |
- | |
|
св. 1 кг до 4 кг включ. |
±2 |
- |
- | |
|
св. 4 кг до 15 кг включ. |
±3 |
- |
- | |
|
от 100 г до 2,5 кг включ. |
±2,5 |
- | ||
|
св. 2,5 кг до 10 кг включ. |
±5,0 |
- | ||
|
св. 10 кг до 30 кг включ. |
±7,5 |
- | ||
|
от 400 г до 10 кг включ. |
- |
±10 | ||
|
св. 10 кг до 40 кг включ. |
- |
±20 | ||
|
св. 40 кг до 60 кг включ. |
- |
±30 | ||
|
Повторяемость (размах) показаний, г, не более |
|тре| | |||
|
Порог реагирования, г, не более |
2,8 |
7,0 |
28 | |
|
Диапазон выборки массы тары |
от 0 до Мах | |||
Пределы допускаемой погрешности весов в эксплуатации равны удвоенным значениям пределов допускаемых погрешностей при поверке
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, ВА, не более - весов ВПВ-ххС |
9,0 |
|
- весов ВПВ, ВЛТЭ, ВЛТЭ-ххТ, ВПТ, ВПС |
5,0 |
|
Параметры электрического питания: 1) сетевое через адаптер: - напряжение переменного тока, В |
230±23 |
|
- частота переменного тока, Гц |
50±1 |
|
2) автономное от аккумуляторной батареи (кроме модификаций ВПВ-ххС): напряжение постоянного тока, В |
5,0 |
|
Условия эксплуатации: - предельные значения температуры (Tmin, Тшах),0 С, для модификаций: - ВПВ-ххС |
от+10 до +35 |
|
- ВПВ, ВЛТЭ, ВЛТЭ-ххТ, ВПТ |
от+15 до +30 |
|
-ВПС |
от +5 до +35 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
Средний срок службы весов, лет |
10 |
|
Вероятность безотказной работы за 1000 ч |
0,92 |
Таблица 8 - Значения массы и размеров весов для различных модификаций
|
Обозначение модификации |
Габаритные размеры чашки весов: длина; ширина или диаметр, мм |
Габаритные размеры весов или индикатора и весоизмерительного устройства (длина; ширина; высота), мм, не более |
Масса весов, кг, не более |
|
ВЛТЭ-2200, ВЛТЭ-3100, ВЛТЭ-3100Т, ВЛТЭ-5100Т, ВЛТЭ-6100Т |
175;145 |
260; 190; 70 |
1,75 |
|
ВПВ-12С |
350; 320 |
115; 180; 50 |
14,6 |
|
ВПВ-22С, ВПВ-32С, ВПВ-32,2С |
385; 350; 140 |
16,5 | |
|
ВПВ-12, ВПТ-12 |
7,4 | ||
|
ВПВ-22, ВПТ-22, ВПВ-32, ВПТ-32, ВПВ-52, ВПТ-52, ВПС-15, ВПС-30, ВПС-60 |
350; 320 |
115; 180; 50 385; 350; 125 |
9,3 |
наносится типографским способом на титульный лист Руководства по эксплуатации и на табличку с маркировкой, закрепляемую на корпусе весов.
Комплектность средства измеренийТаблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
Модификация весов |
|
1 |
2 |
3 |
4 |
|
Весы* |
1 шт. |
Для всех модификаций | |
|
Руководство по эксплуатации |
НПП0.005.005 РЭ |
1 экз. |
ВЛТЭ-2200, ВЛТЭ-3100, ВЛТЭ-ЗЮОТ, ВЛТЭ-5100Т, ВЛТЭ-6100Т |
|
НПП0.005.008 РЭ |
1 экз. |
ВПВ-12С, ВПВ-22С, ВПВ-32С, ВПВ-32.2С, ВПВ-12, ВПВ-22, ВПВ-32, ВПВ-52, ВПТ-12, ВПТ-22, ВПТ-32, ВПТ-52, ВПС-15, ВПС-30, ВПС-60 |
Продолжение таблицы 9
|
1 |
2 |
3 |
4 |
|
Блок питания (адаптер) |
- |
1 шт. |
Для всех модификаций |
|
Чашка |
- |
1 шт. |
ВЛТЭ-2200, ВЛТЭ-3100, ВЛТЭ-ЗЮОТ, ВЛТЭ-5100Т, ВЛТЭ-6100Т |
|
Платформа |
- |
1 шт. |
ВПВ-12С, ВПВ-22С, ВПВ-32С, ВПВ-32.2С, ВПВ-12, ВПВ-22, ВПВ-32, ВПВ-52, ВПТ-12, ВПТ-22, ВПТ-32, ВПТ-52, ВПС-15, ВПС-30, ВПС-60 |
|
Амортизатор |
4 шт. |
ВЛТЭ-2200, ВЛТЭ-3100, ВЛТЭ-ЗЮОТ, ВЛТЭ-5100Т, ВЛТЭ-6100Т | |
|
Аккумуляторная батарея** |
1 шт. |
ВЛТЭ-2200, ВЛТЭ-3100, ВЛТЭ-ЗЮОТ, ВЛТЭ-5Ю0Т, ВЛТЭ-6100Т, ВПВ-12, ВПВ-22, ВПВ-32, ВПВ-52, ВПТ-12, ВПТ-22, ВПТ-32, ВПТ-52, ВПС-15, ВПС-30, ВПС-60 | |
|
Кабель для подключения аккумуляторной батареи** |
1 шт. |
ВЛТЭ-2200, ВЛТЭ-3100, ВЛТЭ-ЗЮОТ, ВЛТЭ-5Ю0Т, ВЛТЭ-6Ю0Т, ВПВ-12, ВПВ-22, ВПВ-32, ВПВ-52, ВПТ-12, ВПТ-22, ВПТ-32, ВПТ-52, ВПС-15, ВПС-30, ВПС-60 | |
|
*- Весы ВП по заказу поставляются с выносным электронным блоком **-Поставляются по заказу | |||
осуществляется по документу Приложение ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011.
Основные средства поверки:
- гири эталонные 2-го, 3-го разряда по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

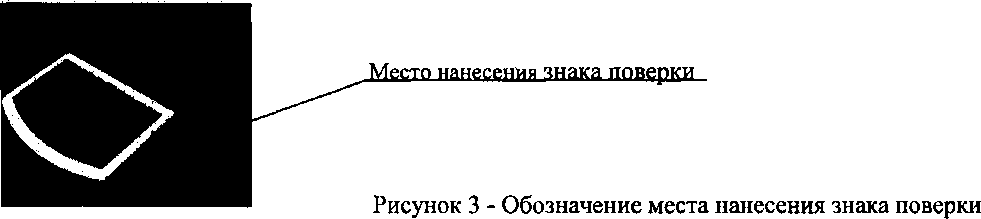

Знак поверки наносится на боковую поверхность индикатора.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к весам лабораторным электронным
влтэ, впГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
ИзготовительООО «Научно-производственное предприятие «Госметр»
ИНН 7816517580
Юридический адрес: 19020, Санкт-Петербург, Рижский пр. д. 58, литера Б, пом.14-Н
Телефон (факс): (812) 766-18-00, (812) 712-93-09
Web-сайт: www.gosmetr.ru
E-mail: info@gosmetr.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон (факс): (812) 251-76-01, (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
