ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «19» апреля 2022 г. № 1006

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» апреля 2022 г. № 1006

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Блоки коррекции времени ЭНКС-2

Блоки коррекции времени ЭНКС-2 (далее - БКВ) предназначены для формирования и хранения шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС/GPS с национальной шкалой времени Российской Федерации UTC(SU), и для последующей передачи информации о текущем значении времени и календарной дате в различных форматах, в том числе в форматах сетевых протоколов.

Принцип действия БКВ основан на приеме сигналов ГНСС ГЛОНАСС/GPS; синхронизации собственных часов с национальной шкалой времени UTC(SU); выдачи импульсных сигналов, а также информации о значениях текущего времени и календарной даты по цифровым интерфейсам.

Снаружи корпуса БКВ расположены разъемы для подключения внешних цепей, светодиодные индикаторы режима работы, графический дисплей и клавиши управления.

БКВ состоит из приемника сигналов ГНСС ГЛОНАСС/GPS и модулей: обработки сигналов и формирования текущего времени и календарной даты, ввода-вывода информации, питания. Модули заключены в едином корпусе.

БКВ выпускается в следующих модификациях ЭНКС-2 и ЭНКС-2Т, которые отличаются друг от друга характеристиками опорного генератора (кварцевый генератор и термостатированный кварцевый генератор соответственно). Условное обозначение БКВ содержит также информацию о дополнительных параметрах (в том числе тип питания, интерфейсы, дополнительные функции), не относящихся к метрологическим характеристикам. Актуальная информация о дополнительных параметрах БКВ приведена в руководстве по эксплуатации. Цвет корпуса и оформление лицевой панели отличаются в зависимости от даты выпуска.

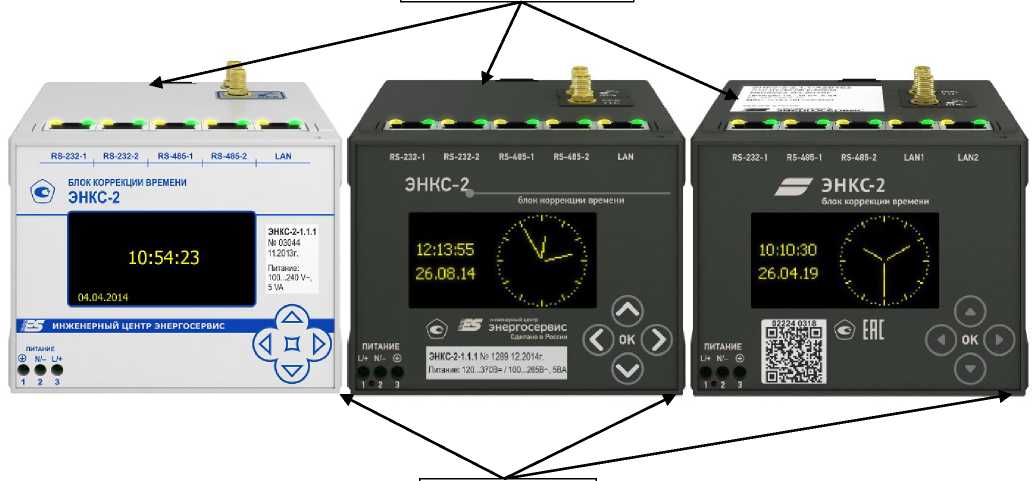

Общий вид БКВ представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.

Рисунок 1 - Общий вид БКВ

Место нанесения знака п оверки

RS-485-2

<1 и >,

ЭНКС-^

блок коррекции времени

12:13:55

ПИТАНИЕ

U+ Н/~ ®

ЭНКС-2-1,1,1№ 1289122014г.

Питание: 120.,.370В=/100.„2йВ'. 5ВА

;<C'i ,:£F энергосервис -

■-__-¹'                     Сделано е России [

10:10:30

26,04.19

ЭНКС-2

блок коррекции времени

Место

пломбировки

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки

БКВ предназначен для непрерывной работы и может применяться в качестве:

- источника точного времени (сервера времени, устройства синхронизации времени) в составе различных автоматизированных систем, в том числе систем обеспечения единого времени, систем телемеханики, автоматизированных систем управления технологическим процессом, автоматизированных систем диспетчерского управления, автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (далее - АИИС КУЭ), систем мониторинга переходных режимов;

- устройства синхронизации различных устройств нижнего, среднего и верхнего уровней, в том числе компьютеры, сервера, устройства сбора данных, контроллеры учета энергоресурсов, устройства сбора и передачи данных, контролируемые пункты телемеханики, многофункциональные измерительные преобразователи;

- ведущих часов (Master Clock) в соответствии с IEEE 1588;

- рабочего эталона для поверки средств измерений и компонентов АИИС КУЭ, а также для испытаний в целях утверждения типа средств измерений.

БКВ выдает сигналы точного времени и даты в следующих форматах:

- по цифровым протоколам ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-1042004, NMEA 0183, IRIG, SNTP, PTPv2;

- в виде последовательности импульсов 1 Гц (1PPS), синхронизированной с национальной шкалой времени Российской Федерации UTC (SU).

Подключение приемной антенны сигналов ГНСС ГЛОНАСС/GPS осуществляется через SMA-разъем, импульсный выход 1 Гц (1PPS) реализован в виде SMA-разъема, через разъемы RJ-45 реализована передача сигналов по интерфейсам RS-232, RS-485, Ethernet.

В БКВ цифровую обработку сигнала, формирование шкалы времени и управление работой выполняет микроконтроллер, в который в процессе изготовления БКВ загружается встроенное программное обеспечение (далее - ПО) «Блок коррекции времени ЭНКС-2» (микропрограмма), предназначенное для управления работой БКВ. Встроенное ПО не разделено на метрологически значимую и незначимую части.

Для настройки БКВ предназначено ПО «Конфигуратор ЭНКС». Для диагностики БКВ предназначено ПО «SNMP диагностика». ПО «Конфигуратор ЭНКС» и «SNMP диагностика» не являются метрологически значимым.

Влияние ПО учтено при нормировании метрологических и технических характеристик БКВ.

Встроенное ПО аппаратно защищено от случайных и преднамеренных изменений, что исключает возможность его несанкционированной настройки и вмешательства, приводящих к искажению результатов измерений. При обновлении ПО в процессе эксплуатации для защиты ПО применяются следующие меры: отсутствие возможности несанкционированного изменения встроенного ПО без вскрытия пломбируемой крышки БКВ, наличие встроенных средств защиты ПО микроконтроллера (шифрование микропрограммы перед записью в микроконтроллер с невозможностью раскодирования при считывании), наличие встроенного средства загрузки ПО (bootloader), разграничение доступа к данным встроенного ПО.

Указанное ПО является метрологически значимым, встроенным (инсталлированным) в БКВ. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на титульный лист руководства по эксплуатации и формуляр типографским способом и на лицевую панель БКВ в виде наклейки.

Таблица 4 - Комплектность БКВ

приведены в документе ЭНКС.681730.001 РЭ «Блок коррекции времени ЭНКС-2. Руководство по эксплуатации», раздел 5 «Использование по назначению» и раздел 6 «Настройка».

Приказ Росстандарта от 31.07.2018 № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

ТУ 6817-302-53329198-14 Блок коррекции времени ЭНКС-2. Технические условия.

Общество с ограниченной ответственностью «Инженерный центр «Энергосервис» (ООО «Инженерный центр «Энергосервис»)

ИНН 7722330113

Адрес: 163046, г. Архангельск, ул. Котласская, 26

Юридический адрес: 111024, г. Москва, ул. Авиамоторная, д.44, строение 1, помещение 1А, комната 1

Телефон: +7 (8182) 64-60-00, 65-75-65

Факс: +7 (8182) 23-69-55

Web-сайт: https://enip2.ru

E-mail: info@ens.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Web-сайт: www.vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018
