МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

23 сентября 2022 г.                                                                       2353

_______ № ______

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих

на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и

  сведений, утвержденные 1фИК!Ш0М МИИИС'ГёрСТВЙ Промышленности и торговли Российской Фе/

  - »                                 Федеральное агентство по техническому регулированию и

  5. Контроль за испол гением настоящедехйриказа оставляю

Федеральное агентство по техническому регулированию и

СВЕДЕНИЯ О СЕ РН1ФИКА1Е ЭГ1

Сертификат: O29D109B0OOBAE27A64C995DDBO6O2O3A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

Заместитель Руководителя ^v

---

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «23» сентября 2022 г. № 2353

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/ п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообла датель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испыта ний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Колонки сжиженного газа

моделей 120, 220, 230

модель 120 -зав. № 354736/100050, модель 230 -зав. №936934/10021, модель 230 -зав. №354738/10021

17168-08

МП 17168-08

МП 208-0492021

04.08. 2022

«Flussiggas-Anlagen GmbH», Германия

ФГБУ «ВНИИМС», г. Москва

2.

Барометры цифровые

РТВ330

Т2420932, Т2820388

42508-09

МП 25400082-2020

МП 25400082-2020 с изменением № 1

15.08. 2022

Общество с ограниченной ответственностью НПФ Раймет (ООО НПФ Раймет), Московская обл., г. Долгопрудный

ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург

3.

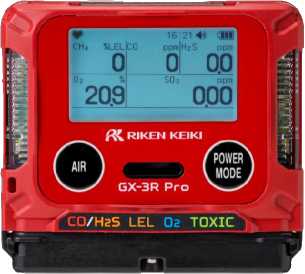

Газоанализаторы портативные

моделей GX-3R

модификации GX-3R Pro зав. № 51L0119801-2RN,

76196-19

МП-088/03- 2019

МП-088/03-2019 с изменением №1

14.02. 2022

Общество с ограниченной ответственностью со 100% иностранными

ООО «ПРОММАШ ТЕСТ», г. Москва

модификации GX-3R зав. №№ 186031906 RN, 186031905 RN.

инвестициями «ТАЙРИКУ МОСКВА ЛТД» (ООО «ТАЙРИКУ МОСКВА ЛТД»), г. Москва

4.

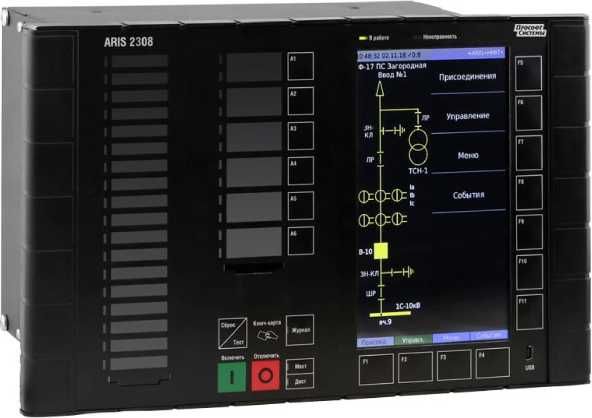

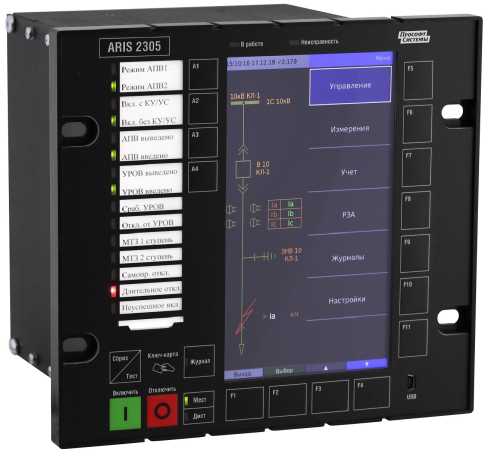

Терминалы релейной защиты и автоматики многофункциональные для сетей 6-35 кВ

ARIS- 23xx

ARIS-2305 A2.4- B5.4-G1.4-P5.4- PM-ВВ, № 09210255; ARIS-2305 A2.4-B5.4- M1.4-Z-P8.4- QS.PM-ВВ, № 09210265; ARIS-2308 A2.4-B5.4-M3.4-M4.4-Z-Z-Z-P9.4-QA.PV-TH, № 09210275

79983-20

ПБКМ.42145 1.301 МП

ПБКМ.42145 1.301-01 МП

29.08. 2022

Общество с ограниченной ответственностью «Прософт-Системы» (ООО «Прософт- Системы»), г. Екатеринбург

ООО «НИЦ «ЭНЕРГО», г. Москва

5.

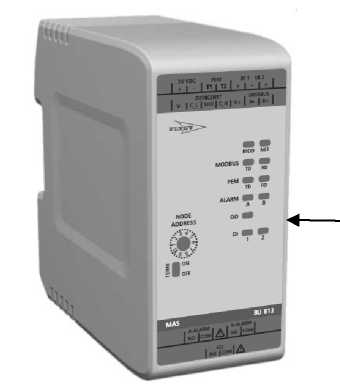

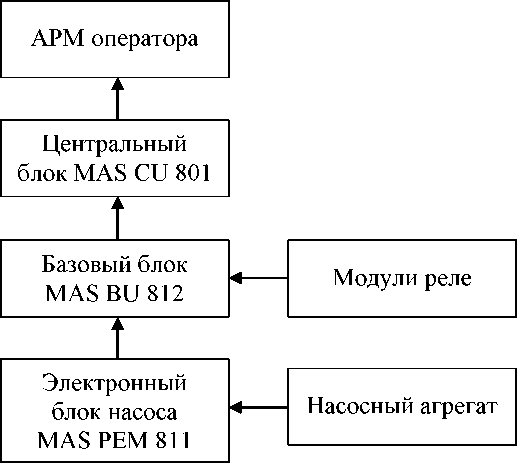

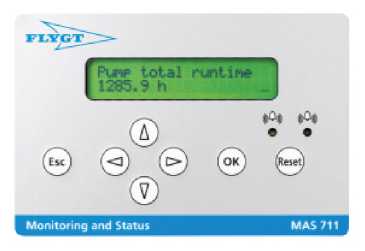

Комплексы измерительновычислительные для мониторинга технологических параметров насосных агрегатов

MAS

2150010116 1825000377 2038000918

82491-21

«Xylem Water Solutions Global Services AB», Швеция

ИЦРМ-МП-279-20; МП-503/06-2022

МП-503/06- 2022

15.07. 2022

ООО «КСИЛЕМ РУС», г. Москва

ООО «ПРОММАШ ТЕСТ», г. Москва

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» сентября 2022 г. № 2353

Лист № 1 Регистрационный № 17168-08                                          Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки сжиженного газа моделей 120, 220, 230

Назначение средства измерений

Колонки сжиженного газа моделей 120, 220, 230 (далее - колонки) предназначены для измерения объема сжиженного газа (пропан-бутановой смеси) при заправке автотранспортных средств на автозаправочных станциях, осуществляющих расчет с потребителем за наличный и безналичный расчет.

Описание средства измерений

Принцип действия основан на измерении объема сжиженного газа счетчиком жидкости с дальнейшим выводом результатов измерений на табло.

Колонка состоит из двух частей: гидравлической и электрической.

Сжиженный газ через систему вентилей поступает в фильтр - газоотделитель, где происходит очистка от механических примесей и отделение паров. Затем сжиженный газ проходит через обратный клапан, счетчик, дифференциальный клапан, шаровой кран, разрывную муфту и заправочный шланг с раздаточным пистолетом в автотранспортное средство.

Колонка оснащена манометром для контроля давления газа при заправке автотранспортного средства.

Электрическая часть состоит из электронного счетного устройства (ЭСУ) с интерфейсом высокого напряжения, табло и панели управления массовым расходом (при наличии кориолисового счетчика). Колонки комплектуются системой обогрева, электромагнитными клапанами, сервисными пультами и клавиатурой предварительного набора в индивидуальном порядке.

Колонки имеют несколько модификаций, отличающихся количеством заправочных пистолетов, табло, счетчиков сжиженного газа: двух-, четырехпоршневых, кориолисовых. При комплектации колонки кориолисовым счетчиком обеспечивается дополнительная возможность параллельного учета сжиженного газа в массовых единицах измерения.

В колонке с двумя счетчиками обеспечивается управление электроклапанами в зависимости от того, какой счетчик в работе.

На табло также отображается:

- объем выданной дозы сжиженного газа в литрах;

- стоимость выданного сжиженного газа в рублях;

- цена одного литра сжиженного газа.

На дополнительной панели отображается:

- количество в литрах;

- количество в килограммах;

- количество за смену;

- температура / плотность.

С помощью ЭСУ можно обеспечить ввод цены за один литр, а также вывести на табло: -стоимость и объем сжиженного газа за смену или другой выбранный промежуток времени с последующим сбросом показаний;

- стоимость и объем сжиженного газа за все время работы колонки.

Хранение информации обеспечивается с помощью встроенной энергонезависимой памяти, работающей от литиевой батареи в течение 5 лет. Получение информации и управление колонкой может осуществляться от внешнего электронного устройства через интерфейс RS485. Колонка может иметь выносной блок с табло, с которого также можно управлять заправкой.

В зависимости от комплектации колонки могут оснащаться модулями для приёма платежей посредством карт оплаты и/или купюр, принтерами печати чеков, дополнительными информационными дисплеями, считывателями штрих-кода.

По внешнему виду колонки отличаются формой корпусов, материалом и защитным покрытием корпусов, наличием возвратного механизма. Внешний вид колонок приведен на рисунках 2 и 3.

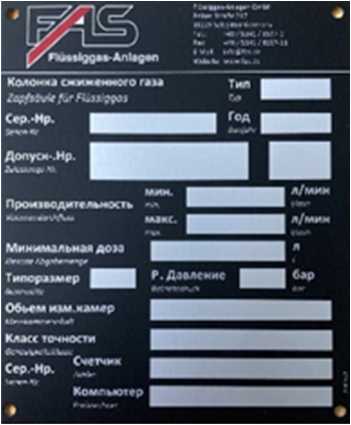

Колонка идентифицируется по типовому шильдику, жестко закрепленному на корпусе колонки (рис.1). На типовом шильдике указаны следующие данные: наименование производителя, наименование изделия, тип колонки, серийный номер, год изготовления, номер допуска, минимальная и максимальная производительность, минимальная доза отпуска, типоразмер по подключению, рабочее давление, объем измерительной камеры (заполняется только для механических объёмомеров), класс точности, серийные номера счётчика и электронного счетного устройства (ЭСУ).

Материал шильдика - анодированный алюминий с трафаретной цветной печатью. Данные наносятся гравировкой. Формат - буквенно-цифровой. Изменение или корректировка данных после нанесения невозможны.

Рис.1. Типовой шильдик

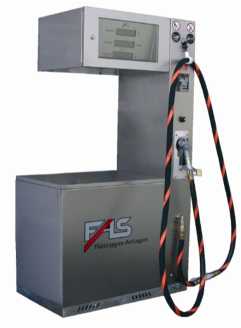

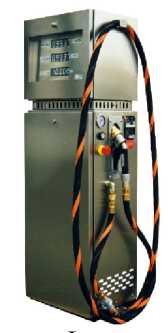

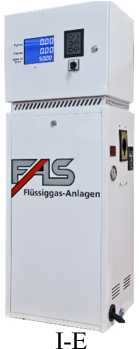

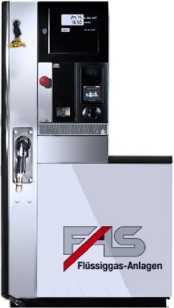

Колонка модель 120 имеет три вида корпуса:

• I - базовый, нерж. сталь, без возвратного механизма; I-R - отличие от I - наличие механизма возврата;

• II - отличие от "I" - окрашенный корпус, возможна комплектация возвратным

механизмом.

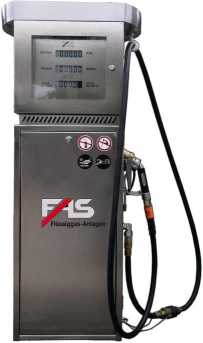

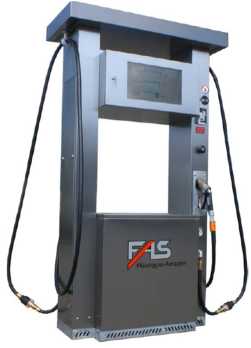

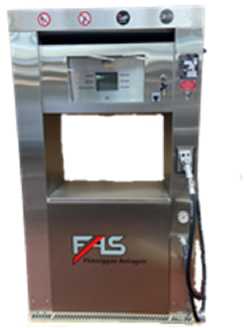

Колонки модель 220 и модель 230 имеют пять форм корпуса:

F -типа "флаг", нерж. сталь или окрашен, с/без возвратного механизма;

D (II) -типа "параллелепипед", нерж. сталь или окрашен, с/без возвратного механизма; НМ -типа "портал", нерж. сталь или окрашен, с/без возвратного механизма;

Т -типа "Ь", нерж. сталь или окрашен, с/без возвратного механизма.

LM -типа "портал", нерж. сталь или окрашен, с/без возвратного механизма;

Дизайн корпуса колонки FAS 230 может быть выполнен аналогично дизайну колонки FAS 220 и наоборот.

Для предотвращения несанкционированных настройки и вмешательства, которые могут привести к искажению результатов измерений, в колонках предусмотрено пломбирование расходомеров, защитной крышки электронно-вычислительного устройства, счетчика суммарного учета, дифференциального клапана и дисплея.

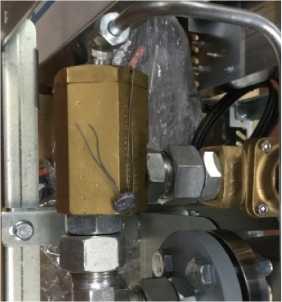

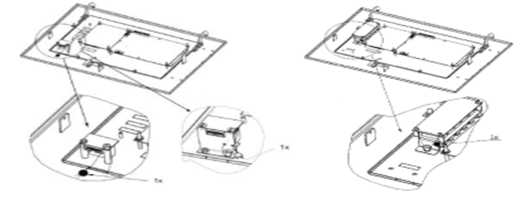

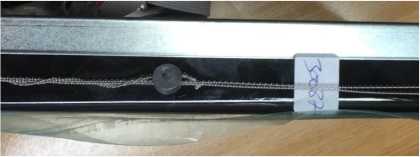

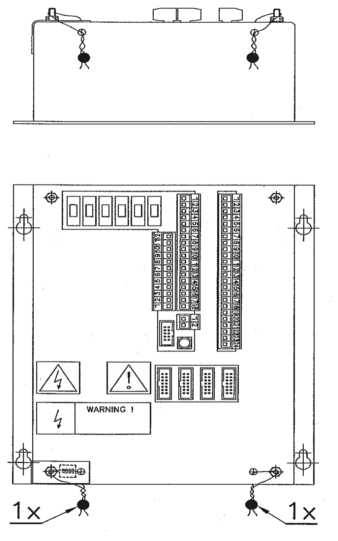

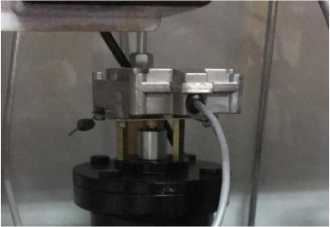

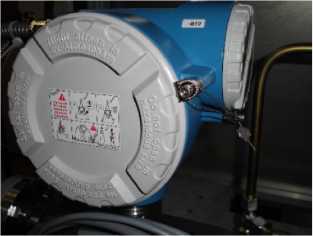

Места пломбирования приведены на рисунках 4-12

Программное обеспечение

ПО является встроенным, метрологически значимым и не может быть изменено в процессе эксплуатации. ПО выполняет функции управления локальными и внешними настройками, представления, хранения и передачи информации, настройками дисплея и режима диагностики.

Идентификация ПО приведена в таблицах 1, 2 и 3.

Таблица 1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ER5
Номер версии (идентификационный номер) ПО	1.0.0.00	1.1.0.04	1.1.0.05	1.2.0.01
Цифровой идентификатор ПО	27C9	CC2A	E08F	E1E1

Таблица 2

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ER5
Номер версии (идентификационный номер) ПО	1.2.0.08	1.2.0.10	1.2.0.15	1.2.0.16
Цифровой идентификатор ПО	09b6	9c26	cb8b	F910

Таблица 3

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	CSA	ADP1/L	ADP2/T
Номер версии (идентификационный номер) ПО	176320	30.62	20.62
Цифровой идентификатор ПО	025687	630A	2633

Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 4 - Метрологические характеристики

Наименование характеристики	Значение
Модель колонки	120	220	230
Минимальный расход, Qmin, л/мин	5	5	2х5
Максимальный расход, Qmах, л/мин	50	50	2х50
Минимальная доза выдачи, л	5
Рабочее давление газа, не более, МПа	2,5
Пределы допускаемой относительной по-
грешности измерений объема сжиженного
газа, %		±0,5
Цена деления, л:
- счетчика разового учета		0,01
- счетчика суммарного учета		1,0
Температура окружающей и измеряемой		от -40 до +50
среды, °С

Таблица 5 Технические характеристики

Наименование характеристики	Значение
Модель колонки	120	220	230
Количество счетчиков, шт	1	1	2
Количество табло, шт	1 или 2	1 или 2	2
Количество внутренних табло, шт	0 - 1	0 - 1	0 - 2
Количество пистолетов, шт	1	1	2
Конструкция табло	Электромехническое, ЖК или LCD
Количество разрядов табло, шт:
- цены одного литра		от 5 до 6
- общей цены		от 6 до 9
- количество литров		от 6 до 9
Габаритные размеры, мм, не более
- высота	1760	2120	2120
- ширина	520	1160	1160
- длина	460	560	560
Масса, кг, не более	119	176	246
Параметры питания:
- напряжение переменного тока, В		220±22
- частота, Гц		50+1
-потребляемая мощность, В^А, не более		100
Степень защиты по ГОСТ 14254-2015:
- механической части		IP 23
- электрической части		IP 54
Наработка на отказ, ч, не менее	60000
Средний срок службы, лет	15
Маркировка взрывозащиты	II Gb II A T3	II Gb/Gc II B T3

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Также знак утверждения типа СИ наносится на лицевую панель индикаторного табло и/или на дополнительный шильд на корпусе колонки.

Комплектность средства измерений

Таблица 6

Наименование	Количество	Примечание
Колонка сжиженного газа моделей 120, 220, 230	1 шт.	По заказу
Комплект монтажных и запасных частей	1 шт.	По заказу
Паспорт	1 экз.

Сведения о методиках (методах) измерений

приведены в паспорте в п. 5.3. "Отображение данных".

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Международная рекомендация МОЗМ MP № 117 Измерительные системы для жидкости, кроме воды;

Техническая документация фирмы-изготовителя.

Изготовитель

«Flussiggas-Anlagen GmbH», Германия

Адрес: D-38229, Salzgitter, Peiner Straee 217

Телефон: +49(0) 5341-8697-0

Факс: +49(0) 5341-8697-11

Web: www.fas.de

E-mail: info@fas.de

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ "ВНИИМС")

ИНН 9729315781

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66;

Web:сайт: www.vniims.ru

E-mail: office@vniims.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» сентября 2022 г. № 2353

Лист № 1 Регистрационный № 42508-09 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Барометры цифровые РТВ330

Назначение средства измерений

Барометры цифровые РТВ330 (далее - барометры РТВ330) предназначены для автоматических измерений атмосферного давления.

Описание средства измерений

Принцип действия барометров РТВ330 основан на изменении емкости керамического конденсатора в зависимости от изменения атмосферного давления.

Конструктивно барометры РТВ330 состоят из корпуса, преобразователей давления, встроенного термометра и контроллера. В барометрах РТВ330 может использоваться от одного до трех преобразователей давления.

В качестве преобразователей давления в барометрах используются кремниевые емкостные преобразователи абсолютного давления типа BAROCAP^®. Линеаризация выходной характеристики и учет температурных зависимостей осуществляется встроенным контроллером с энергонезависимой памятью на основе многоточечной калибровки.

Электронная схема барометров РТВ330 преобразует изменения емкости керамического конденсатора в электрические сигналы, которые преобразуются в цифровую форму с помощью контроллеров и встроенного программного обеспечения (ПО «PTB330»), и передаются на средства отображения.

Барометры РТВ330 выпускаются в двух модификациях РТВ330A и РТВ330B. Модификация PTB330A обладает лучшими метрологическими характеристиками, модификация РТВ330B более широким диапазоном измерений. Барометры обеих модификаций выпускаются с графическим дисплеем или без него.

Барометры РТВ330 со встроенным программным обеспечением (ПО «PTB330») по алгоритмам фирмы «Vaisala Oyj», исходя из измеренных значений, производят расчеты дополнительных параметров, таких как тренд атмосферного давления и атмосферного давления приведенного к уровню моря.

Барометры РТВ330 работают непрерывно или по запросу. При использовании в составе метеорологических систем для работы в компьютерной сети барометры РТВ330 имеют последовательный интерфейс RS-232C, RS-422, RS-485. Дистанция передачи информации от барометров РТВ330: для RS-232 - до 50 м, для RS-422, RS-485 - до 1200 м.

Заводской номер наносится на корпус барометра РТВ330 в виде наклейки. Знак поверки наносится в свидетельство о поверке (при его оформлении) и/или в формуляр.

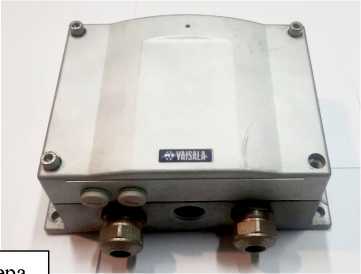

Общий вид барометров цифровых РТВ330 и схема пломбировки представлены на рисунке 1.

Место нанесения заводского номера и знака утверждения типа СИ

Рисунок 1 - Общий вид барометров цифровых РТВ330, схема пломбировки от несанкционированного доступа и место нанесения заводского номера и знака утверждения типа СИ

Программное обеспечение

Барометры РТВ330 имеют встроенное программное обеспечение «PTB330», которое обеспечивает сбор, обработку, отображение данных на дисплее, а также архивирование результатов измерений, проверку состояния и настройку барометров РТВ330.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	PTB330.hex
Номер версии (идентификационный номер) ПО	не ниже 1.22

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
	PTB330A	PTB330B	PTB330B
Диапазон измерений атмосферного давления, гПа	от 500 до 1100	от 500 до 1100	от 50 до 1100
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа - при температуре св. +10 °С до +30 °С включ.	±0,1	±0,2	±0,2
- при температуре от -40 °С до +10 °С включ. и св. +30 °С до +60 °С	±0,15	±0,25	±0,45

Таблица 3 -Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм, не более:
-длина	183
-ширина	116
-высота	77
Масса, кг, не более	1,5
Параметры электрического питания: - напряжение постоянного тока, В	от 10 до 35
Потребляемая мощность, В^А, не более	1,2
Средняя наработка до отказа, ч, не менее	10000
Срок службы, лет, не менее	10
Условия эксплуатации: - температура воздуха (для исполнения без дисплея), °C	от -40 до +60
- температура воздуха (для исполнения с дисплеем), °C	от 0 до +60
- относительная влажность воздуха, %	от 0 до 100

Знак утверждения типа

наносится на титульный лист формуляра типографским методом и на корпус барометров РТВ330 в виде наклейки. Место нанесения знака утверждения типа СИ приведено на рисунке 1.

Комплектность средства измерений

Таблица 4 - Комплектность барометров РТВ330

Наименование	Обозначение	Количество
Барометр цифровой	PTB330*	1 шт.
Инструкция пользователя	Барометр цифровой PTB330	1 экз.
Формуляр	Барометр цифровой PTB330	1 экз.
* - Модификация по заказу

Сведения о методиках (методах) измерений

приведены в главе 4 «эксплуатация» инструкции пользователя.

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1-10’¹ до V10⁷ Па, утвержденная приказом Росстандарта от 6 декабря 2019 г. № 2900;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Стандарт предприятия «Барометр цифровой PTB330».

Изготовитель

«Vaisala Oyj», Финляндия

Адрес: PL 26, FI-00421, Finland Телефон: (3589) 89491.

Web-сайт: www.vaisala.com

E-mail: helpdesk@vaisala.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

(ФГУП «ВНИИМ им. Д.И. Менделеева»)

ИНН 780515466931

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «23» сентября 2022 г. № 2353

Лист № 1 Регистрационный № 76196-19 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы портативные моделей GX-3R

Назначение средства измерений

Газоанализаторы портативные моделей GX-3R (далее по тексту - газоанализаторы) предназначены для непрерывного измерения концентраций кислорода, горючих и токсичных газов в воздушных и газовых средах. Газоанализаторы применяются для контроля атмосферного воздуха и воздуха рабочей зоны во взрывоопасных средах и выдачи сигнализации при достижении установленного порогового значения.

Описание средства измерений

Принцип действия каналов с оптическими датчиками основан на избирательном поглощении инфракрасного излучения молекулами углеводородов в области длин волн. Принцип действия каналов с электрохимическими датчиками измерения основан на измерении тока, вырабатываемого при взаимодействии электродов датчика с целевым газом. Принцип действия каналов с термокаталитическими датчиками основан на изменении сопротивления сенсора в зависимости от концентрации газа в атмосфере, и преобразованием его в напряжение, пропорциональное концентрации газа.

Конструктивно газоанализаторы представляют из себя малогабаритные переносные приборы непрерывного действия и индивидуального пользования.

Питание газоанализатора осуществляется от литий-ионных аккумуляторных батарей или щелочных аккумуляторов типа ААА, в газоанализаторах используется диффузионный метод отбора пробы. Для работы в ночное время газоанализаторы имеют подсветку. Считывание измерительной информации проводится по показаниям цифрового жк-дисплея, на который выводится также информация о состоянии источников питания и текущем времени. Газоанализаторы имеют звуковую, световую и вибросигнализацию, которая срабатывает при превышении установленного порога.

Пороги срабатывания настраиваются по требованию заказчика при помощи меню. Предусмотрена также сигнализация о разрядке источников питания и превышении верхнего предела диапазона измерения.

Газоанализаторы выпускаются в модификациях: GX-3R и GX-3R Pro, отличающихся между собой количеством анализируемых газов и конструктивным исполнением. Газоанализаторы модификации GX-3R Pro, предназначены для измерений концентрации от 1 до 5 газов по выбору заказчика, газоанализаторы модификации GX-3R рассчитаны для измерений концентрации от 1 до 4 газов.

На лицевой панели корпуса расположены:

- жидкокристаллический дисплей;

- сигнальные лампы, служащие для оповещения о состоянии атмосферы и газоанализатора;

- динамик для оповещения о состоянии атмосферы и газоанализатора;

- гнездо сенсоров;

- кнопочная клавиатура (две кнопки);

- инфракрасный порт.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт газоанализатора, в соответствии с действующим законодательством. Газоанализаторы имеют заводские номера, обеспечивающие идентификацию каждого экземпляра, номер наносится на маркировочную наклейку в виде буквенно-цифрового обозначения типографским способом.

Внешний вид газоанализаторов приведен на рисунках 1, 2. Опломбирование корпуса газоанализатора от несанкционированного доступа не предусмотрено.

Рисунок 1 - Внешний вид газоанализаторов Рисунок 2 - Внешний вид газоанализаторов портативных моделей GX-3R Pro             портативных моделей GX-3R

Программное обеспечение

Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в газоанализаторы на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.

Встроенное ПО обеспечивает выполнение следующих основных функций:

• - обработку измерительной информации;

• - диагностику аппаратной части газоанализатора;

• - проведение настройки газоанализатора;

• - формирование цифрового выходного сигнала;

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
	GX-3R	GX-3R Pro
Идентификационное наименование ПО	06007	06008
Номер версии (идентификационный номер) ПО	не ниже 2
Цифровой идентификатор ПО	-
Алгоритм расчета цифрового идентификатора ПО	-
Примечание - Номер версии ПО должен быть не ниже указанного в таблице.

Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики газоанализаторов приведены в таблицах 2-5.

Таблица 2 - Метрологические характеристики газоанализаторов

Определяемый компонент	Диапазон измерений	Диапазон показаний	Пределы допускаемой основной приведенной1) погрешности, %	Предел допускаемого времени установления показаний Т0,9Д, с
Модификации GX-3R, GX-3R Pro
Термокаталитические сенсоры 2)
Метан CH4	от 0 до 50 % НКПР	от 0 до 100 % НКПР	±10	30
Изобутан i-C4Hio	от 0 до 50 % НКПР	от 0 до 100 % НКПР	±10	30
Водород H2	от 0 до 50 % НКПР	от 0 до 100 % НКПР	±10	30
Метанол CH3OH	от 0 до 50 % НКПР	от 0 до 100 % НКПР	±10	30
Ацетилен C2H2	от 0 до 50 % НКПР	от 0 до 100 % НКПР	±10	30
Этилен C2H4	от 0 до 50 % НКПР	от 0 до 100 % НКПР	±10	30
Этан C2H6	от 0 до 50 % НКПР	от 0 до 100 % НКПР	±10	30
Этанол C2H5OH	от 0 до 50 % НКПР	от 0 до 100 % НКПР	±10	30
Пропилен СзНб	от 0 до 50 % НКПР	от 0 до 100 % НКПР	±10	30
Ацетон СзНбО	от 0 до 50 % НКПР	от 0 до 100 % НКПР	±10	30
Пропан C3H8	от 0 до 50 % НКПР	от 0 до 100 % НКПР	±10	30
Бутадиен C4H6	от 0 до 50 % НКПР	от 0 до 100 % НКПР	±10	30
Циклопентан C5H10	от 0 до 50 % НКПР	от 0 до 100 % НКПР	±10	30
Бензол C6H6	от 0 до 50 % НКПР	от 0 до 100 % НКПР	±10	30
Н-гексан n-C6Hi4	от 0 до 50 % НКПР	от 0 до 100 % НКПР	±10	30
Толуол C7H8	от 0 до 50 % НКПР	от 0 до 100 % НКПР	±10	30
Н-гептан n-C7Hi6	от 0 до 50 % НКПР	от 0 до 100 % НКПР	±10	30
Ксилол C8H10	от 0 до 50 % НКПР	от 0 до 100 % НКПР	±10	30
Н-нонан n-C9H20	от 0 до 50 % НКПР	от 0 до 100 % НКПР	±10	30
Метан CH4	от 0 до 2,5 %	от 0 до 5,0 %	±10	30
Электрохимические сенсоры
Кислород O2	от 0 до 25 %	от 0 до 40 %	±1,0	10
Монооксид углерода СО	от 0 до 500 млн-1	от 0 до 2000 млн-1	±5,0	10
Сероводород H2S	от 0 до 200 млн-1	от 0 до 200 млн-1	±5,0	20

Определяемый компонент	Диапазон измерений	Диапазон показаний	Пределы допускаемой основной приведенной1) погрешности, %	Предел допускаемого времени установления показаний Т0,9Д, с
Модификация GX-3R Pro
Электрохимические сенсоры
Диоксид серы SO2	от 0 до 20,0 млн-1	от 0 до 100,0 млн-1	±5,0	12
Оксид азота NO2	от 0 до 20 млн-1	от 0 до 20 млн-1	±10	20
Хлор Cl2	от 0 до 10 млн-1	от 0 до 10 млн-1	±20	20
Синильная кислота HCN	от 0 до 30 млн-1	от 0 до 30 млн-1	±20	20
Аммиак NH3	от 0 до 400 млн-1	от 0 до 400 млн-1	±20	20
Фосфин PH3	от 0 до 1 млн-1	от 0 до 1 млн-1	±20	20
Озон O3	от 0 до 1 млн-1	от 0 до 1 млн-1	±20	30
Оптические сенсоры
Диоксид углерода	от 0 до 10000 млн-1	от 0 до 10000 млн-1	±5	30
CO2	от 0 до 10 %	от 0 до 10 %	±5
1)     Значение приведенной погрешности нормировано к верхнему пределу измерений
2) Для анализируемых газов в качестве поверочного компонента применяются бутан и
метан, значения НКПР указаны по ГОСТ 31610.20-1-2020

Таблица 3 - Дополнительные метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемой дополнительной погрешности измерений, в долях от допускаемой основной погрешности: - при изменении температуры окружающей среды в диапазонах: от 0 до +15 оС включ. и св. +25 до +40 оС, на каждые 10 оС	±0,5
Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности	±0,5

Результаты измерений углеводородных газов могут автоматически пересчитываться в один из газов, приведенных в таблице 4, с использованием коэффициента пропорциональности. В качестве газа, используемого для пересчета, используются либо метан (СН4), либо изобутан (i-C4H10).

Таблица 4 - Значения коэффициентов пропорциональности различных газов, используемых в работе функции пересчета углеводородных газов, в пересчете на концентрации метана и изобутана.

Измеряемый газ	Формула	Коэффициент пропорциональности для компонента метан (Kch4))	Коэффициент пропорциональности для компонента изобутан (K(i-C4H10))
Метан	CH4	1,00	1,10*
Изобутан	i-C4Hio	0,91	1,00
Водород	H2	1,05	1,15
Метанол	CH3OH	0,55	0,60
Ацетилен	C2H2	0,70	0,77
Этилен	C2H4	0,70	1,32
Этан	C2H6	1,20	1,16*
Этанол	C2H5OH	0,51	0,56
Пропилен	C3H6	1,03	1,13
Ацетон	C3H6O	0,45	0,49
Пропан	C3H8	0,89	0,98*
Бутадиен	C4H6	0,66	0,73
Циклопентан	C5H10	0,69	0,76
Бензол	C6H6	0,40	0,44
н-гексан	n-C6H14	0,53	0,58
		Коэффициент	Коэффициент
Измеряемый газ	Формула	пропорциональности для	пропорциональности для
		компонента метан (Kch4))	компонента изобутан (K(i-C4H10))
Толуол	C7H8	0,22	0,24
н-гептан	n-C7Hi6	0,32	0,35
Ксилол	C8H10	0,13	0,14
н-нонан	n-C9H20	0,11	0,12
Изопропиловый спирт	C3H8O	0,61	0,67
* При использовании изобутана в качестве калибровочного			газа функция пересчета
работать не будет.
Номинальная функция преобразования газоанализаторов имеет вид:
		Ci = K(CH4) / K (i-C4H10) • Cвх,
где:  Ci - показания газоанализаторов на дисплее, % НКПР;
К(сн4) - значение коэффициента пропорциональности для компонента метан; K(i-c4Hio) - значение коэффициента пропорциональности для компонента изобутан;
Свх - действительное значение содержания определяемого компонента (CH4 или i-C4H10) на
входе газоанализаторов, % НКПР.

Таблица 5 - Основные технические характеристики газоанализаторов

Наименование характеристики	Значение
Габаритные размеры (высотахширинахдлина), мм, не более:
- GX-3R	58x65x26
- GX-3R Pro	73x65x26

Масса, кг, не более: - GX-3R - GX-3R Pro	0,1 0,15
Объемный расход газовой пробы, дм3/мин, не более	0,5
Количество порогов срабатывания сигнализации	3
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность окружающего воздуха (без конденсации), % - атмосферное давление, кПа	от -40 до +50 от 10 до 90 от 84 до 120
Время прогрева, с, не более	25
Время непрерывной работы газоанализатора без подзарядки аккумулятора, ч, не менее	20
Время зарядки аккумулятора, ч, не более	3
Степень защиты по ГОСТ 14254-2015	IP66, IP68
Маркировка взрывозащиты	0Ex da ia IIC T4 Ga Х РО Ex da ia I Ма Х 0Ex ia IIC T4 Ga Х РО Ex ia I Ма Х
Средняя наработка на отказ, ч	105120
Срок службы, лет	10

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Комплектность средства измерений представлена в таблице 6.

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Газоанализаторы портативные моделей GX-3R		1 шт.
Калибровочная насадка		1 шт.
Упаковка		1 шт.
Защитный чехол		1 шт.
Паспорт		1 экз.
Руководство по эксплуатации		1 экз.

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации, р. 5.

Нормативные и технические документы, устанавливающие требования к газоанализаторам портативным моделей GX-3R

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ Р 52350.29.1-2010 Газоанализаторы и газоанализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов; Общие технические условия;

Техническая документация Фирмы Riken Keiki Co., Ltd, Япония.

Изготовитель

Фирма Riken Keiki Co., Ltd, Япония

Адрес: 2-7-6 Azusawa Itabashi-Ku, Tokyo 174-8744 Japan

Тел.: 81-3-3966-1113

Факс: 81-3-3558-9110

Web-сайт: http://www.rikenkeiki.co.jp

E-mail: intdept@rikenkeiki.co.jp

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

ИНН 772782720754

Адрес: 119415, г. Москва, пр-т Вернадского, д. 41, стр. 1, пом. I, комн. 28 Телефон: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» сентября 2022 г. № 2353

Лист № 1 Регистрационный № 79983-20                                           Всего листов 25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Терминалы релейной защиты и автоматики многофункциональные для сетей 6-35 кВ ARIS-23xx

Назначение средства измерений

Терминалы релейной защиты и автоматики многофункциональные для сетей 6-35 кВ ARIS-23xx (далее - терминалы) предназначены для измерений параметров сети переменного тока с номинальной частотой 50 Гц, измерений и учета электроэнергии в соответствии с метрологическими требованиями ГОСТ 31819.22-2012 и ГОСТ 31819.23-2012, измерения и регистрации показателей качества электрической энергии (далее - ПКЭ), измерений и последующей обработки унифицированных аналоговых сигналов силы постоянного тока, выполнения функций релейной защиты и автоматики присоединениями 6-35 кВ.

Описание средства измерений

Принцип действия терминалов основан на аналого-цифровом преобразовании (далее -АЦП) входных сигналов, их обработке и хранении, с возможностью последующей передачи в информационные системы.

Основные функции, обеспечиваемые терминалами, следующие:

• - релейная защита и автоматика;

• - регистрация аварийных событий;

• - измерение и расчет электрических параметров: частоты, напряжения и силы переменного тока, углов фазовых сдвигов, электрических мощностей, сетей с номинальной частотой 50 Гц;

• - регистрация дискретных сигналов о состоянии оборудования;

• - выдача команд управления;

• - измерение с последующей обработкой унифицированных аналоговых сигналов силы постоянного тока в диапазонах от 0 до 5 мА, от -5 до +5 мА, от 4 до 20 мА, от -20 до +20 мА;

• - измерение и учет электрической энергии;

• - регистрация параметров показателей качества электрической энергии;

• - оперативная блокировка коммутационных аппаратов;

• - обмен данными и командами в цифровых протоколах передачи данных со смежными устройствами и системами;

• - выполнение пользовательских алгоритмов;

• - учет коммутационного ресурса высоковольтных выключателей.

Терминалы применяются в качестве устройств для построения систем релейной защиты и автоматики (РЗиА), автоматизированных систем управления технологическим процессом (АСУ ТП), систем сбора и передачи информации (ССПИ/ТМ), автоматизированных систем технического учета электроэнергии (АСТУЭ), автоматизированных систем коммерческого учета электроэнергии (АИИС КУЭ), контроля и регистрации ПКЭ на электрических подстанциях (ПС, РП, ТП), электростанциях, атомных станциях, объектах жилищно-коммунального хозяйства (ЖКХ) и других объектах энергетики.

Конструктивно терминалы представляют собой модульно-компонуемые устройства, изготавливаемые в едином корпусе промышленного исполнения, разработанном на основе стандарта «Евромеханика».

В зависимости от количества модулей расширения, входящих в состав терминалов, терминалы подразделяются на следующие исполнения:

• - ARIS-23x5 обеспечивают возможность установки до пяти модулей расширения;

• - ARIS-23x8 обеспечивают возможность установки до восьми модулей расширения.

В зависимости от назначения терминалы включают в свой состав:

• - модули процессорные с дублированными портами Ethernet с поддержкой технологии резервирования PRP;

• - модули дискретных выходов;

• - модули дискретных входов/выходов;

• - модули дискретных выходов;

• - модули управления высоковольтным выключателем с функцией реле положения отключено/включено (РПО/РПВ) и контролем тока в цепях управления;

• - модули коммуникационные (обеспечивающие последовательные интерфейсы RS-232, RS-485, Ethernet);

• - модули аналоговых входов силы переменного тока, напряжения переменного тока с функцией измерений, учета, ПКЭ (опционально) (М1.4, М3.4, М4.4);

• - модули аналоговых входов переменного тока, напряжения переменного тока с функцией РЗиА, измерений, учета (опционально) (P1.4 - P9.4);

• - модуль волоконно-оптических датчиков (далее - ВОД) и дискретных входов (L1.4);

• - модули аналоговых входов унифицированных аналоговых сигналов силы постоянного тока (модули G1.4);

• - модуль системы обеспечения единого времени ГНСС (интегрирован в процессорный модуль);

• - модуль беспроводной мобильной связи (2G/3G и, при комплектации соответствующим модемом, 4G);

• - модули источников питания.

Состав терминала определяется на этапе заказа.

Структура условного обозначения исполнений терминалов:

		1	2	3	4	5	6
ARIS	-	23	ab	c.d-...-c.d	-e	-f	-g

где:

• 1 - обозначение линейки терминалов, где:

«23» - код линейки терминалов.

• 2 - конструктивное исполнение корпуса, где:

«a» - исполнение по составу модулей

0 - произвольный состав модулей;

1 .. 9 - фиксированный состав модулей;

«b» - типоразмер корпуса

5 - исполнение на пять модулей (4U);

8 - исполнение на восемь модулей (4U).

• 3 - перечень модулей в составе терминалов, где:

«c» - обозначение модулей, обеспечивающих метрологические характеристики терминалов, приведено в таблицах 4 - 10; полный перечень модулей приведен в руководстве по эксплуатации;

«d» - номер, определяющий типоразмер, равен 4.

• 4 - наличие интерфейса человек-машина (ИЧМ), где:

«e» - исполнение ИЧМ:

H0 - встраиваемый ИЧМ;

H1 .x.x - выносной ИЧМ;

поле пустое - отсутствие ИЧМ.

• 5 - дополнительный функционал (при наличии нескольких опций перечисляется через точку) где:

«f» - обозначение дополнительного функционала из списка:

M - функция счетчика электроэнергии (активная электрическая энергия -класс 0,2S, реактивная электрическая энергия - класс 0,5) без функции ПКЭ, только при оснащении модулями Mx.4;

PM - функция счетчика электроэнергии (активная электрическая энергия -класс 0,2S, реактивная электрическая энергия - класс 0,5) без функции ПКЭ, только при оснащении модулями P5.4, P8.4;

PV - функция измерения параметров переменного напряжения с метрологическими характеристиками в соответствии с таблицей 10;

QS - функция прибора измерений ПКЭ (класс S по ГОСТ 30804.4.30-2013), опция счетчика электроэнергии включена, только при оснащении модулями M1.4;

QA - функция прибора измерений ПКЭ (класс A по ГОСТ 30804.4.30-2013), опция счетчика электроэнергии включена, только при оснащении модулями M3.4, М4.4.

• 6 - тип защиты, где:

«g» - обозначение функций РЗиА.

Заводской номер наносится на маркировочную этикетку терминалов типографским способом в виде цифрового кода.

Общий вид терминалов с указанием мест ограничения доступа к органам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломба. Варианты пломбирования: поверительная наклейка (наносится на боковую панель терминала), заводская наклейка (наносится на винт крепления модуля) и свинцовая/пластиковая заводская пломба (пломбирование клеммника подключения внешних проводок).

Место ограничения доступа к органам настройки (регулировки)

'Про софт Л j Системы i

I®'®

=3 =

Место нанесения заводского номера и знака утверждения типа

б) исполнение ARIS-23x5

Рисунок 1 - Общий вид терминалов с указанием мест ограничения доступа к органам настройки (регулировки), места нанесения знака утверждения типа и заводского номера

Программное обеспечение

В состав ПО терминалов входят:

• - встроенное системное программное обеспечение (далее - СПО);

• - прикладное ПО - программа-конфигуратор, Web-интерфейс.

Встроенное СПО делится на метрологически значимую и метрологически незначимую части. Метрологически незначимая часть СПО может допускать изменения и дополнения, не влияющие на идентификационные данные метрологически значимой части СПО.

Уровень защиты встроенного СПО от непреднамеренных и преднамеренных изменений

- «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Прикладное ПО не является метрологически значимым и предназначено для конфигурирования терминалов и просмотра текущих данных, получаемых и обрабатываемых терминалами.

Идентификационные данные метрологически значимой части ПО терминалов приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО терминалов

Идентификационные данные (признаки)	Значение
	Встроенное СПО ARIS-23xx	Встроенное ПО модулей М1.4	Встроенное ПО модулей М3.4, М4.4	Встроенное ПО модулей G1.4	Встроенное ПО модулей P5.4, P8.4, P9.4
Идентификационное наименование ПО	libecom.so	libq_s.a	libq_a.a	libai_metrolog y_part.a	libq_Px.a
Номер версии (идентификационный номер) ПО	М1.9	М1.9	М1.9	М1.9	М1.9
Цифровой идентификатор ПО	756a3d3893 9805965e44 670905fc93d5	98fd608936 e377cdf555 67fbae4a91a9	6dc6e5f3af 15d7644461 40e303ae4ef0	69725cb713 b357b6a4a4 6660e43ebacc	f936f6688b705 45f3c1822f2c8 15a526
Алгоритм вычисления цифрового идентификатора	MD5	MD5	MD5	MD5	MD5

Метрологические и технические характеристики

Основные метрологические и технические характеристики терминалов приведены в таблицах 3 - 21.

Номинальные среднеквадратические значения переменного фазного напряжения: ином = 57,7/220 В.

Номинальные среднеквадратические значения переменного междуфазного напряжения: имФном = 100/380 В.

Номинальные среднеквадратические значения силы переменного тока /ном = 1/5 А.

Базовый ток для модулей P5.4, P8.4 (опция PM) базовый ток /б = 100 А, максимальный ток /макс = 2000 А.

Номинальное значение частоты переменного тока f =50 Гц.

Таблица 3 - Метрологические характеристики собственных часов

Наименование характеристики	Значение
Пределы допускаемого смещения собственной шкалы времени относительно национальной шкалы времени UTC (SU) в режиме синхронизации по источнику точного времени ГНСС или NTP с использованием PPS-сигнала, мс	± 1
Пределы допускаемого смещения собственной шкалы времени относительно национальной шкалы времени UTC (SU) в режиме синхронизации по источнику точного времени PTP, мкс	± 100
Пределы допускаемой погрешности хранения собственной шкалы времени (без коррекции от источника точного времени), с/сут	± 1

Таблица 4 - Метрологические характеристики при измерении унифицированных сигналов с помощью модулей G1.4

Наименование характеристики	Диапазон измерений	Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений, %	Средний температурный коэффициент, %/°С
Сила постоянного тока, мА	от - 20 до + 20	± 0,1	0,005

Таблица 5 - Метрологические характеристики при измерении параметров переменного тока по классу S (по ГОСТ 30804.4.30-2013) с помощью Модулей M1.4

Наименование характеристики	Диапазон измерений	Пределы допускаемой: абсолютной (Д); относительной (6); приведенной к номинальному значению (у) погрешности измерений 1)	Средний температурный коэффициент, %/°С
Частота переменного тока , f, Гц	от 42,5 до 57,5	± 0,01 Гц (Д)	-
Среднеквадратическое значение фазного напряжения переменного тока Ua, Ub, Uc, В	от 0,05•Uном до 1Д Uном	± 0,2 % (у)	0,01
Среднее среднеквадратических значений фазного напряжения переменного тока иФср, В	от 0,05•Uном до 1Д Uном	± 0,35 % (у)	0,01
Среднеквадратическое значение фазных напряжений переменного тока прямой, обратной и нулевой последовательности U1o, U2o, и0Ф, В	от 0,05•Uном до 1Д Uном	± 0,2 % (y)	0,01
Среднеквадратическое значение междуфазного напряжения переменного тока Uab, Ubc, Uca, В	от 0,05 • UмФном до 1,5^ЦмФном	± 0,2 % (y)	0,01

Среднее среднеквадратических значений междуфазного напряжения переменного тока имФср, В	от 0,05 • имФном до 1,5'имФном	± 0,35 % (y)	0,01
Среднеквадратическое значение междуфазных напряжений переменного тока прямой, обратной и нулевой последовательности ЭДмф, U2MO, иомФ, В	от 0,05 • имФном до 1,5'имФном	± 0,2 % (y)	0,01
Среднеквадратическое значение силы переменного тока Ia, Ib, Ic, А	от 0>017ном до 1,5•1ном	± 0,2 % (y)	0,01
Среднее среднеквадратических значений силы переменного тока 1фср, А	от 0>017ном до 1,5'Тном	± 0,35 % (y)	0,01
Среднеквадратическое значение силы переменного тока прямой, обратной и нулевой последовательности I1, I2, I0, А	от 0>017ном до 1,5•Тном	± 0,2 % (y)	0,01
Активная фазная и трехфазная электрическая мощность PA, PB, PC, P, Вт	от 0,05 • ином до 1,5' Uном от 0,01'Тном до 1,5 'Тном 0,25 < cosф < 1	± 0,4 % (6) для 0,01-1ном < I <0,057ном 0,8 < |cosф| < 1 ± 0,2 % (6) для 0,05-1ном < I < 1,5’1ном 0,8 < |cosф| < 1 ± 0,5 % (6) для 0,02-1ном < I <0,1 •Тном 0,5 < |cosф| < 0,8 ± 0,3 % (6) для 0,1^1ном < I < 1,5-Тном 0,5 < |cosф| < 0,8 ± 0,5 % (6) для 0,1^1ном < I < 1,5-Тном 0,25 < |cosф| < 0,5	0,02

Реактивная фазная и трехфазная электрическая мощность QA, QB, QC, Q, вар	от 0,05 • ином до 1,5' Uном от 0,01-Люм до 1,5 •Гном 0,25 < sinф < l	± 0,75 % (6) для 0,02Тном <I<0,05Тном 0,8 < |Б1пф| < l ± 0,5 % (6) для 0,05Тном < I < 1,5-!ном 0,8 < |Б1пф| < l ± 0,75 % (6) для 0,05Тном < I < 0,1^1ном 0,5 < |Б1Пф| < 0,8 ± 0,5 % (6) для 0,1’Тном < I < 1,5’Тном 0,5 < |Б1пф| < 0,8 ± 0,75 % (6) для 0,1’Тном < I < 1,5’Тном 0,25 < |Б1пф| < 0,5	0,02
Полная фазная и трехфазная электрическая мощность SA, SB, Sc, S, ВА	от 0,05^ ином до 1Д ином от 0,017ном до 1,5•/ном	± 0,75 % (6) для 0,0Мном < I < 0,05Тном ± 0,5 % (6) для 0,05Тном < I < 1,5’!ном	0,02
Угол фазового сдвига между током и напряжением основной гармоники ^uia(1), ^uib(1), фШС(1), °	от - 180 до + 180	± 0,2° (Д)	-
Коэффициент мощности фаЗНЫЙ COSфA, COSфв, COSфc	от - 1,0 до + 1,0	± 0,01 (Д)	-
1) Применим термин «пределы допускаемой основной погрешности измерений» - при нормировании среднего температурного коэффициента для конкретной метрологической характеристики.

Таблица 6 - Метрологические характеристики при измерении ПКЭ по классу S

(по ГОСТ 30804.4.30-2013) с помощьЮ модулей M1.4 (опция QS)

Наименование характеристики	Диапазон измерений	Пределы допyскаемой: абсолютной (Д), относительной (6) погрешности измерений
Отклонение частоты Л/10, Гц	от - 7,5 до + 7,5	± 0,01 Гц (Д)
Положительное отклонение фазного напряжения переменного тока 3U,Ay (+), ЗЦву (+), 3Ucv (+), %	от 0 до 20	± 0,2 % (Д)
Отрицательное отклонение фазного напряжения переменного тока 3UAy (.), 3UBy (-), 3Ucy (-), %	от 0 до 20	± 0,2 % (Д)
Установившееся отклонение фазных напряжений переменного тока 3UAy , 3U ву , 3Ucy, %	от - 20 до + 20	± 0,2 % (Д)

Наименование характеристики	Диапазон измерений	Пределы допускаемой: абсолютной (Д), относительной (6) погрешности измерений
Коэффициент искажения синусоидальности кривой напряжения KU (при Ku > 1,0), %	от 1 до 45	± 5 % (6)
Коэффициент искажения синусоидальности кривой напряжения KU (при Ku < 1,0), %	от 0 до 1	± 0,3 % (Д)
Коэффициент n-й гармонической составляющей напряжения Kusg,n (при Kusg,n > 1,0), где n = 2.40, %	от 1 до 30	± 5 % (6)
Коэффициент n-й гармонической составляющей напряжения Kusg,n (при Kusg,n < 1,0), где n = 2.40, %	от 0 до 1	± 0,3 % (Д)
Коэффициент m-й интергармонической составляющей напряжения Kuisg,m (при Kuisg,m > 1,0), где m = 2.39, %	от 1 до 30	± 5 % (6)
Коэффициент m-й интергармонической составляющей напряжения Kuisg,m (при Kuisg,m < 1,0), где m = 2.39, %	от 0 до 1	± 0,3 % (Д)
Коэффициент искажения синусоидальности кривой тока KI (при Ki > 1,0), %	от 1 до 45	± 5 % (6)
Коэффициент искажения синусоидальности кривой тока KI (при Ki < 1,0), %	от 0 до 1	± 0,3 % (Д)
Коэффициент n-й гармонической составляющей силы переменного тока Kisg,n порядка (при Kisg,n > 1,0), где n = 2.40, %	от 1 до 30	± 5 % (6)
Коэффициент n-й гармонической составляющей силы переменного тока Kisg,n (при Kisg,n < 1,0), где n = 2.40, %	от 0 до 1	± 0,3 % (Д)
Коэффициент несимметрии напряжений по обратной последовательности K2U, %	от 0 до 20	± 0,2 % (Д)
Коэффициент несимметрии напряжений по нулевой последовательности Kau, %	от 0 до 20	± 0,2 % (Д)
Длительность провала (прерывания) напряжения переменного тока ^ров, с	от 0,02 до 60	± 0,02 с (Д)
Длительность перенапряжения /пер, с	от 0,02 до 60	± 0,02 с (Д)
Коэффициент временного перенапряжения ^ер, отн.ед.	от 0,01 до 30	± 1 % (6)
Глубина провала напряжения 3Uпров, %	от 10 до 95	± 1 % (6)

Таблица 7 - Метрологические характеристики при измерении параметров переменного тока по

классу A (по ГОСТ 30804.4.30-2013) с помощью модулей M3.4, M4.4

Наименование характеристики	Диапазон измерений	Пределы допускаемой: абсолютной (Д); относительной (6); приведенной (у) 1) погрешности измерений 2)	Средний температурный коэффициент, %/°С
Частота переменного тока , f, Гц	от 42,5 до 57,5	± 0,01 Гц (Д)	-
Среднеквадратическое значение фазного напряжения переменного тока Ua, Ub, Uc, В	от 0,01•Uном до 1Д Uном	± 0,1 % (Y)	0,01
Среднее среднеквадратических значений фазного напряжения переменного тока ифср, В	от 0,01•Uном до 1Д Uном	± 0,1 % (Y)	0,01
Среднеквадратическое значение фазных напряжений переменного тока прямой, обратной и нулевой последовательности Uio, и2Ф, и0Ф, В	от 0,01•Uном до 1Д Uном	± 0,1 % (Y)	0,01
Среднеквадратическое значение междуфазного напряжения переменного тока Uab, Ubc, Uca, В	от 0,01 • UмФном до 1Д UмФном	± 0,1 % (Y)	0,01
Среднее среднеквадратических значений междуфазного напряжения переменного тока Ui^i^, В	от 0,01 • UмФном до 1Д UмФном	± 0,1 % (Y)	0,01
Среднеквадратическое значение междуфазных напряжений переменного тока прямой, обратной и нулевой последовательности Ц1МФ, Ц2МФ, Ц()МФ, В	от 0,01 • UмФном до 1Д UмФном	± 0,1 % (Y)	0,01
Среднеквадратическое значение силы переменного тока IA, IB, Ic, А	от 0,017ном до 1,5•/ном	± 0,1 % (Y)	0,01
Среднее среднеквадратических значений силы переменного тока 1фср, А	от 0,017ном до 1,5•/ном	± 0,1 % (Y)	0,01

Наименование характеристики	Диапазон измерений	Пределы допускаемой: абсолютной (Д); относительной (6); приведенной (у) 1) погрешности измерений 2)	Средний температурный коэффициент, %/°С
Среднеквадратическое значение силы переменного тока прямой, обратной и нулевой последовательности Ii, I2, Io, А	от 0,017ном до 1,5•/ном	± 0,1 % (Y)	0,01
Активная фазная и трехфазная электрическая мощность PA, PB, PC, P, Вт	от 0,01-ином до 1,5' UlTOM от 0,01-/ном до 1,5'1ном 0,25 < cosф < 1	± 0,4 % (6) для 0,01-1ном < I < 0,05-Тном 0,8 < |cosф| < 1 ± 0,2 % (6) для 0,05-1ном < I < 1,5’Тном 0,8 < |cosф| < 1 ± 0,5 % (6) для 0,02Тном < I < 0,1 •Гном 0,5 < |cosф| < 0,8 ± 0,3 % (6) для 0,1\7ном < I < 1,5’Тном 0,5 < |cosф| < 0,8 ± 0,5 % (6) для 0,1\7ном < I < 1,5’7ном 0,25 < |cosф| < 0,5	0,02
Реактивная фазная и трехфазная электрическая мощность QA, QB, QC, Q, вар	от 0,01-ином до 1,5' ином от 0,01'1ном до 1,5'1ном 0,25 < sinф < 1	± 0,75 % (6) для 0,02Тном < I < 0,057ном 0,8 < |Б1Пф| < 1 ± 0,5 % (6) для 0,05^7ном < I < 1,5’!ном 0,8 < |Б1пф| < 1 ± 0,75 % (6) для 0,057ном < I < 0,1^Гном 0,5 < |Б1Пф| < 0,8 ± 0,5 % (6) для 0,1\7ном < I < 1,5’7ном 0,5 < |Б1пф| < 0,8 ± 0,75 % (6) для 0,1’7ном < I < 1,5’7ном 0,25 < |Б1пф| < 0,5	0,02

Наименование характеристики	Диапазон измерений	ПреДелы Допускаемой: абсолютной (Д); относительной (6); приведенной (у) 1) погрешности измерений 2)	СреДний температурный коэффициент, %/°С
Полная фазная и трехфазная электрическая мощность Sa, Sb, Sc, S, В А	от 0,01'Uhom до 1.5- Uhom от 0,01'Ihom до 1.5- Ihom	± 0,75 % (6) ДЛЯ 0,01-Ihom < I < 0,05-Ihom ± 0,5 % (6) для 0,05-Ihom < I < 1,5-Ihom	0,02
Активная электрическая мощность прямой, обратной и нулевой последовательности P1, P2, P0, Вт	от 0,01'Uhom до 1,5' Uhom от 0,01'Ihom до 1,5•Ihom 0,25 < cosф < 1	± 0,75 % (6) ДЛЯ 0,01-Ihom < I < 0,05-Ihom 0,8 < |cosф| < 1 ± 0,5 % (6) ДЛЯ 0,05-Ihom < I < 1,5-Ihom 0,8 < |cosф| < 1 ± 0,75 % (6) ДЛЯ 0,02Ihom < I < 0,1 •Ihom 0,5 < |cosф| < 0,8 ± 0,5 % (6) ДЛЯ 0,1-Ihom < I < 1,5-Ihom 0,5 < |cosф| < 0,8 ± 0,75 % (6) ДЛЯ 0,1-Ihom < I < 1,5-Ihom 0,25 < |cosф| < 0,5	0,02
Реактивная электрическая мощность прямой, обратной и нулевой последовательности Q1, Q2 Qo, ваР	От 0,01-Uhom ДО 1,5' Uhom от 0,01-Ihom ДО 1,5'Ihom 0,25 < sinф < 1	± 3,0 % (6)	0,02
Полная электрическая мощность прямой, обратной и нулевой последовательности S1, S2, So, В-А	от 0,01-Uhom ДО 1,5' Uhom от 0,01-Ihom ДО 1,5 'Ihom	± 3,0 % (6)	0,02
Коэффициент мощности фазный COSфA, COSфв, COSфc	от - 1,0 До + 1,0	± 0,01 (Д)	-
Коэффициент мощности средний по трем фазам СОЭфср	от - 1,0 До + 1,0	± 0,01 (Д)	-

¹⁾ Для параметров напряжения переменного тока погрешность приведена к номинальному значению; для параметров силы переменного тока погрешность приведена к верхней границе диапазона измерений (1 ,5 ’Тном).

²⁾ Применим термин «пределы допускаемой основной погрешности измерений» - при нормировании среднего температурного коэффициента для конкретной метрологической характеристики.

Таблица 8 - Метрологические характеристики при измерении ПКЭ по классу A (по ГОСТ 30804.4.30-2013) с помощьЮ модулей M3.4, M4.4 (опция QA)

Наименование характеристики	Диапазон измерений	Пределы допускаемой: абсолютной (Д); относительной (6); приведенной (у) погрешности измерений
Отклонение частоты 4/10, Гц	от - 7,5 до + 7,5	± 0,01 Гц (Д)
Положительное отклонение фазного напряжения переменного тока SU,Ay (+), SUby (+), SUcy (+), %	от 0 до 50	± 0,1 % (Д)
Положительное отклонение междуфазного напряжения переменного тока SU,АВу(+), SUbCy(+), SUcAy(+), %	от 0 до 50	± 0,1 % (Д)
Отрицательное отклонение фазного напряжения переменного тока SUAy (-), SUby (-), SUcy (-), %	от 0 до 90	± 0,1 % (Д)
Отрицательное отклонение междуфазного напряжения переменного тока SUaby(-), SUbCy(-), SUcAy(-), %	от 0 до 90	± 0,1 % (Д)
Установившееся значение отклонения фазных напряжений переменного тока SUAy, SUby , SUcy, %	от -20 до +20	± 0,2 % (Д)
Установившееся значение отклонения междуфазного напряжения переменного тока SUмФy, %	от -20 до +20	± 0,2 % (Д)
Кратковременная доза фликера фазного и междуфазного напряжения переменного тока Pst, отн. ед.	от 0,2 до 10	± 5 % (6)
Длительная доза фликера фазного и междуфазного напряжения переменного тока Ри, отн. ед.	от 0,2 до 10	± 5 % (6)
Длительность прерывания фазного и междуфазного напряжения переменного тока ^прер, с	от 0,02 до 60	± 0,02 с (Д)
Длительность провала фазного и междуфазного напряжения переменного тока ^пров, с	от 0,02 до 60	± 0,02 с (Д)
Длительность фазного и междуфазного перенапряжения переменного тока /пер, с	от 0,02 до 60	± 0,02 с (Д)

Глубина фазного и междуфазного провала напряжения переменного тока ^пров, %	от 10 до 95	± 0,2 % (Д)
Остаточное значение при провале фазного и междуфазного напряжения переменного ТОКа Ures, В	от 0,01-ином до 0,9-ином	± 0,2 % (Y)
Коэффициент временного перенапряжения для фазных и междуфазных напряжений переменного тока Кпер, отн.ед.	от 1,1 до 1,5	± 0,002 отн. ед (Д)
Максимальное значение напряжения переменного тока для фазного и междуфазного перенапряжения ипер, В	от 1,1ином до 1Д ином	± 0,2 % (Y)
Среднеквадратическое значение фазного напряжения переменного тока основной частоты Ua(1), Ub(1), Uc(1), В	от 0,0 b ином до 1Д ином	± 0,1 % (Y)
Среднеквадратическое значение гармонической составляющей фазного напряжения переменного тока порядка n, где n = 2.50, Usg,n, В	от 0,000 Ui до 0,3-Ui	± 5 % (6) при Usg,n > 0,01- Ui ± 0,05 % (y) при Usg,n < 0,01- Ui
Среднеквадратическое значение интергармонической составляющей фазного напряжения переменного тока порядка m, где т = 1.49, Uisg,m, В	от 0,001- Ui до 0,3-Ui	± 5 % (6) при Uisg,m > 0,01" Ui ± 0,05 % (y) при Uisg,m < 0,01-Ui
Коэффициент искажения синусоидальности кривой фазного напряжения переменного тока Ku, %	от 0,1 до 50	± 5 % (6) при Ku > 1,0 % ± 0,05 % (Д) при Ки < 1,0 %
Коэффициент гармонической составляющей фазного напряжения переменного тока порядка n, где n = 2.50, KUsg,n, %	от 0 до 30	± 5 % (6) при Kusg,n > 1,0 % ± 0,05 % (Д) при Kusg,n < 1,0 %
Коэффициент интергармонической составляющей фазного напряжения переменного тока порядка m, где m = 1.49, KUisg,m, %	от 0 до 30	± 5 % (6) при Kuisg,m > 1,0 % ± 0,05 % (Д) при Kuisg,m < 1,0 %
Среднеквадратическое значение междуфазного напряжения переменного тока основной частоты UAB(1), UBc(1), Uca(1), В	от 0,01 • иМФном до 1,5^ иМФном	± 0,1 % (y)
Среднеквадратическое значение гармонической составляющей междуфазного напряжения переменного тока порядка n, где n = 2.50, UM*sg,n, В	от 0,001- и1мф до 0,3^1мф	± 5 % (6) при Uмфsg,n > 0,01 • и1мф ± 0,05 % (y) при Uмфsg,n < 0,01 • и1мф
Среднеквадратическое значение интергармонической составляющей междуфазного напряжения переменного тока порядка т, где т = 1.49, имфъцт, В	от 0,001- и1мф до 0,3^1мф	± 5 % (6) при U^isg,m > 0,01 • и1мф ± 0,05 % (y) при U^isg,m < 0,01 • и1мф
Коэффициент искажения синусоидальности кривой междуфазного напряжения переменного тока Кимф, %	от 0,1 до 50	± 5 % (6) при Кимф > 1,0 % ± 0,05 % (Д) при Кимф < 1,0 %

Коэффициент гармонической составляющей междуфазного напряжения переменного тока порядка n, где n = 2.. .50, Химфв&п, %	от 0 до 30	± 5 % (6) при Kuмфsg,n > 1,0 % ± 0,05 % (Д) при Kuмфsg,n < 1,0 %
Коэффициент интергармонической составляющей междуфазного напряжения переменного тока порядка m, где m = 1.49, Kuмфisg,m, %	от 0 до 30	± 5 % (6) при Kuмфisg,m > 1,0 % ± 0,05 % (Д) при Kuмфisg,m < 1,0 %
Среднеквадратическое значение силы переменного тока основной частоты IA(1), 7б(1), /е(1), а	от 0,017ном до 1,5 •/ном	± 0,1 % (y)
Среднеквадратическое значение гармонической составляющей силы переменного тока порядка n, где n = 2.50, Isg,n, А	от 0,0005I до 0,3-Ii	± 5 % (6) при Isg,n > 0,03 •Ii ± 0,15 % (y) при Isg,n < 0,03 •Il
Среднеквадратическое значение интергармонической составляющей силы переменного тока порядка m, где m = 1.49, Iisg,m, А	от 0,0005I до 0,3-Ii	± 5 % (6) при Iisg,m > 0,03 •Il ± 0,15 % (y) при Iisg,m n < 0,03 'Il
Коэффициент искажения синусоидальности кривой тока Ki, %	от 0 до 50	± 5 % (6) при Ki > 3,0 % ± 0,15 % (Д) при Ki < 3,0 %
Коэффициент гармонической составляющей силы переменного тока порядка n, где n = 2.50, KIsg,n, %	от 0 до 30	± 5 % (6) при Kisg,n > 3,0 % ± 0,15 % (Д) при Kisg,n < 3,0 %
Коэффициент интергармонической составляющей силы переменного тока порядка m, где m = 1.49, KIisg,m, %	от 0 до 30	± 5 % (6) при Kiisg,m > 1,0 % ± 0,15 % (Д) при Klisg,m < 1,0 %
Коэффициент несимметрии напряжений по обратной последовательности K2U, %	от 0 до 20	± 0,15 % (Д)
Коэффициент несимметрии напряжений по нулевой последовательности Кои, %	от 0 до 20	± 0,15 % (Д)
Коэффициент несимметрии токов по обратной последовательности K2i, %	от 0 до 20	± 0,3 % (Д) при 0,05-Уцом < I < 1,57ном
Коэффициент несимметрии токов по нулевой последовательности Koi, %	от 0 до 20	± 0,3 % (Д) при 0,05-Уцом < I < 1,5-!ном
Угол фазового сдвига между фазными напряжениями основной гармоники ^UAB(l), ^UBC(l), ^UCA(l), °	от - 180 до + 180	± 0,1°(Д)
Угол фазового сдвига между междуфазными напряжениями основной гармоники ^u(ab-bc)(1), ^u(bc-ca)(1), ^U(eA-AB)(1), °	от - 180 до + 180	± 0,1° (Д)
Угол фазового сдвига между током и напряжением основной гармоники ^UIA(l), ^UIB(l), ^UIC(l), °	от - 180 до + 180	± 0,1° (Д) при 0, l • ^ом < I < 1,5 'Iном ± 0,5° (Д) при О^Мном < I < 0,1-!ном

Угол фазового сдвига между фазным током и напряжением гармонической составляющей порядка n (n = 2...50), ^uiA(n), ^UIB(n), ^UIC(n), °	от - 180 до + 180	± 3° (Д) при 0,5'Тном — I — 1,5'Тном Ki(n) > 5 %, Ku(n) > 5 % ± 5° (Д) при 0,5'Тном — I — 1,5'Тном 1 % — KI(n) < 5 % 1 % — KU(n) < 5 % ± 5° (Д) при 0,1'Тном — I — ОДТном Ki(n) > 5 %, Ku(n) > 5 %
Угол фазового сдвига между фазными токами основной гармоники ф1АВ(1), ф1ВС(1), ф1СА(1), °	от - 180 до + 180	± 0,3° (Д) при 0, 1 •Тном — I — 1,5 '1ном ± 1° (Д) при 0,01 Лом — I < 0,1•Тном
Угол фазового сдвига между током и напряжением прямой последовательности фи111, °	от - 180 до + 180	± 0,5° (Д) при 0, 1 • /||()м — I — 1,5 \/ном ± 5° (Д) при 0,01Лом — I < 0,1•Тном
Угол фазового сдвига между током и напряжением нулевой, обратной последовательностей фиою, Фи212, °	от - 180 до + 180	± 3° (Д)
1) Для параметров напряжения переменного тока погрешность приведена к номинальному значению; для параметров силы переменного тока погрешность приведена к верхнему пределу диапазона измерений (1,5-Люм).

Таблица 9 - Метрологические характеристики при измерении параметров переменного тока с

помощью модулей Р5.4, Р8.4 (опция PM	)
Наименование характеристики	Диапазон измерений	Пределы допускаемой: абсолютной (Д); относительной (6); приведенной к номинальному значению (у) погрешности измерений
Частота переменного тока f, Гц 1)	от 45 до 55	± 0,01 Гц (Д)
Среднеквадратическое значение фазного напряжения переменного тока Ua, Ub, Uc, В	от 0,05•Uном до 1,5^^/ном от 0,05^^!^ до З^ном 2)	± 0,2 % (у)
Среднеквадратическое значение междуфазного напряжения переменного тока Uab, Ubc, Uca, В	от 0,05•Uном до 1,5^^/ном от 0,05•Uном до З^ном 2)	± 0,2 % (у)
Среднеквадратическое значение напряжения переменного тока прямой, обратной и нулевой последовательности U1, U2, U0, В	от 0,05•Uном до 1,5^^/ном от 0,05•Uном до З^ном 2)	± 0,2 % (у)

Среднеквадратические значения силы переменного тока измерительных каналов I1, I2, I3, А 1)	от 1,5 до 2000	± 2 % (5) при 1,5 А < I < 7,5 А ± 1 % (5) при 7,5 А < I < 15 А ± 0,2 % (5) при 15 А < I < 2000 А
Среднеквадратические значения силы переменного тока измерительного канала I4, А 1)	от 1,5 до 700	± 2 % (5) при 1,5 А < I < 7,5 А ± 1 % (5) при 7,5 А < I < 15 А ± 0,2 % (5) при 15 А < I < 700 А
Среднеквадратическое значение силы переменного тока прямой, обратной и нулевой последовательности I1, I2, I0, А 1)	от 1,5 до 2000	± 0,75 % (5) при 1,5 А < I < 7,5 А ± 0,2 % (5) при 7,5 А < I < 2000 А
Активная фазная и трехфазная электрическая мощность PA, PB, PC, P, Вт 1)	ОТ 0,05^Uhom ДО 1,5-Uhom 1,5 < I < 2000 0,25 < cosф < 1	± 0,4 % (6) для 1,5 А < I < 7,5 А; 0,8 < |cosф| < 1 ± 0,2 % (6) для 7,5 А < I < 2000 А; 0,8 < |cosф| < 1 ± 0,5 % (6) для 1,5 А < I < 7,5 А; 0,5 < |cosф| < 0,8 ± 0,3 % (6) для 7,5 А < I < 2000 А; 0,5 < |cosф| < 0,8 ± 0,5 % (6) для 7,5 А < I < 2000 А; 0,25 < |cosф| < 0,5

Реактивная фазная и трехфазная электрическая мощность QA, QB, QC, Q, вар 1)	от 0,05-U™ до 1,5'ином 1,5 < I < 2000 0,25 < sinф < 1	± 0,75 % (6) для 1,5 А < I < 7,5 А; 0,8 < |Б1Пф| < 1 ± 0,5 % (6) для 7,5 А < I < 2000 А; 0,8 < |Б1Пф| < 1 ± 0,75 % (6) для 1,5 А < I < 7,5 А; 0,5 < |б1пф| < 0,8 ± 0,5 % (6) для 7,5 А < I < 2000 А; 0,5 < |Б1Пф| < 0,8 ± 0,75 % (6) для 7,5 А < I < 2000 А; 0,25 < |бшф| < 0,5
Полная фазная и трехфазная электрическая мощность SA, SB, SC, S, ВА 1)	от 0,05 • ином до 1,5 • ином 1,5 < I < 2000	± 0,75 % (6) для 1,5 А < I < 7,5 А; ± 0,5 % (6) для 7,5 А < I < 2000 А;
Угол фазового сдвига между током и напряжением основной гармоники, фи1А(1), фи1В(1), фи1С(1), ° 1)	от - 180 до + 180	± 0,5° (Д) при 1,5 А < I < 7,5 А ± 0,2° (Д) при 7,5 А < I < 2000 А
Коэффициент мощности фазный COSфA, COSфB, COSфC 1)	от - 1,0 до + 1,0	± 0,01 (Д)
1) Метрологические характеристики модулей Р5.4, Р8.4 определяют с использованием датчиков тока (катушек Роговского), поставляемых в комплекте с терминалом; 2) Для модулей Р8.4

Таблица 10 - Метрологические характеристики при измерении параметров переменного

напряжения с помощью модулей Р9.4 (опция . PV)

Наименование характеристики	Диапазон измерений	Пределы допускаемой: абсолютной (Д); приведенной к номинальному значению (у) погрешности измерений
Среднеквадратическое значение фазного напряжения переменного тока UA, UB, Uc, В	от 0,05^Цном до 1Д Цном	± 0,2 % (у)
Среднеквадратическое значение междуфазного напряжения переменного тока Uab, Ubc, Uca, В	от 0,05^ ином до 1Д Цном	± 0,2 % (у)
Среднеквадратическое значение напряжения переменного тока прямой, обратной и нулевой последовательности U1, U2, Uo, в	от 0,05^ Цном до 1Д Цном	± 0,2 % (у)
Частота переменного тока f, Гц	от 45 до 55	± 0,01 Гц (Д)

Таблица 11 - Пределы допускаемой относительной основной погрешности измерений активной электрической энергии прямого и обратного направления с симметричными нагрузками для

терминала класса точности 0,2S (опция М, PM	)
Значение силы переменного тока, А 1)	Коэффициент мощности COSф	Пределы допускаемой относительной основной погрешности измерений, %
0,01-Тном/б < I < 0,05 •1ном/б	1,0	± 0,4
0,05 бГном/б < I < 1макс		± 0,2
0,02 •Тном/б < I < 0,10 •Тном/б	0,5 (инд.)	± 0,5
0,10 • /ном б < I < 1макс	0,8 (емк.)	± 0,3
0,10 ^ном/б < I < Ашкс	0,25 (инд.) 0,5 (емк.)	± 0,5
1) Здесь и далее, номинальное значение силы переменного опции М, базовый ток (I&) применяется для опции PM		тока (Тном) применяется для

Таблица 12 - Пределы допускаемой относительной основной погрешности измерений активной электрической энергии прямого и обратного направления для однофазной нагрузки при симметрии многофазных напряжений для терминала класса точности 0,2S (опция М, PM)

Значение силы переменного тока, А	Коэффициент мощности COSф	Пределы допускаемой относительной основной погрешности измерений, %
0,05 •Тном/б < I < Тмакс	1,0	± 0,3
0,10 •Тном/б < I < Тмакс	0,5 (инд.)	± 0,4

Таблица 13 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии прямого и обратного направления с симметричными нагрузками для терминала класса точности 0,5 (опция М, PM)

Значение силы переменного тока, А	Коэффициент simp	Пределы допускаемой относительной основной погрешности измерений, %
0,027ном/б < I < 0,05 •1ном/б	1	± 0,8
0,05 •1ном/б < I < 1макс		± 0,5
0,02 •1ном/б < I < 0,10 •Тном/б	0,5	± 0,8
0,10 •1ном/б < I < 1макс		± 0,5
0,10 ^ном/б < I < Дшкс	0,25	± 0,8

Таблица 14 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии прямого и обратного направления для однофазной нагрузки при симметрии многофазных напряжений для . терминала класса точности 0,5 (опция М, PM)

Значение силы переменного тока, А	Коэффициент simp	Пределы допускаемой относительной основной погрешности измерений, %
0,05 ^ном/б < I < Дшкс	1,0	± 0,8
0,10 ^ном/б < I < Дшкс	0,5 (инд./емк.)

Таблица 15 - Пределы допускаемой относительной дополнительной погрешности измерений активной электрической энергии прямого и обратного направления для терминала класса точности 0,2S при изменении напряжения питания ,(опция М, PM)

Напряжение питания, В	Значение силы переменного тока при симметричной нагрузке, А	Коэффициент мощности COSф	Пределы допускаемой относительной дополнительной погрешности измерений, %
от 0,9 • ^Тном до 1,15^ ^Тном	0,05 •/ном/б < I < !макс	1,0	± 0,1
от 0,9 • ^Тном до 1,15^ ^Тном	0,10 ^ном/б < I < Дшкс	0,5 (инд.)	± 0,2

Таблица 16 - Пределы допускаемой относительной дополнительной погрешности измерений активной электрической энергии прямого и обратного направления для терминала класса точности 0,2S при изменении частоты питания (опция М, PM)

Частота питания, Гц	Значение силы переменного тока при симметричной нагрузке, А	Коэффициент мощности COSф	Пределы допускаемой относительной дополнительной погрешности измерений, %
от 47,5 до 52,5	0,05 •Тном/б < I < !макс	1,0	± 0,1
от 47,5 до 52,5	0,10 •!ном/б < I < !макс	0,5 (инд.)

Таблица 17 - Средний температурный коэффициент измерений активной электрической энергии прямого и обратного направления для терминала класса точности 0,2S (опция М, PM)

Значение силы переменного тока, А	Коэффициент мощности COSф	Средний температурный коэффициент, %/°С
0,05 •Тном/б < I < !макс	1,0	0,01
0,10 •!ном/б < I < !макс	0,5 (инд.)	0,02

Таблица 18 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии прямого и обратного направления для терминала класса точности 0,5 при изменении напряжения питания (опция М, PM)

Напряжение питания, В	Значение силы переменного тока при симметричной нагрузке, А	Коэффициент simp	Пределы допускаемой относительной дополнительной погрешности измерений, %
от 0,9^ ином до 1,15^ ином	0,05 •Тном/б < I < 1макс	1,0	± 0,3
от 0,9^ ином до 1,15^ ином	0,10 •1ном/б < I < 1макс	0,5 (инд./емк.)	± 0,5

Таблица 19 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии прямого и обратного направления для терминала класса точности 0,5 при изменении частоты питания (опция М, PM)

Частота питания, Гц	Значение силы переменного тока при симметричной нагрузке, А	Коэффициент simp	Пределы допускаемой относительной дополнительной погрешности измерений, %
от 47,5 до 52,5	0,05 •1ном/б < I < 1макс	1,0	± 0,8
от 47,5 до 52,5	0,10 •1ном/б < I < 1макс	0,5 (инд.)

Таблица 20 - Средний температурный коэффициент измерений реактивной электрической энергии прямого и обратного направления для терминала класса точности 0,5 (опция М, PM)

Значение силы переменного тока, А	Коэффициент simp	Средний температурный коэффициент, %/°С
0,05 •/ном/б < I < !макс	1,0	0,03
0,10 ^ном/б < I < !макс	0,5 (инд./емк.)	0,05

Таблица 21 - Основные технические характеристики

Наименование характеристики	Значение
Стартовый ток (чувствительность) для терминалов с опцией «М», «QS», «QA», A	0,001!™
Стартовый ток (чувствительность) для терминалов с опцией «PM», A	0,5
Параметры сети питания 1): - напряжение переменного тока при частоте от 47 до 63 Гц, В - напряжение постоянного тока, В	от 176 до 264 от 176 до 264, от 18 до 36
Мощность потребления по цепи питания, Вт (ВА), не более	30 для исполнения ARIS-23x5 45 для исполнения ARIS-23x8
Мощность потребления по цепям измерения напряжения, В\А, не более	0,1
Мощность потребления по цепям измерения тока, В\А, не более	0,1

Степень защиты оболочки по ГОСТ 14254-2015: - для корпуса - для лицевой панели	IP20 IP55
Габаритные размеры (высотахширинахглубина) со встроенным ИЧМ, мм, не более: - для исполнения ARIS-23x5	197х214х186
- для исполнения ARIS-23x8	197x305x186
Масса, кг, не более: - для исполнения ARIS-23x5 (со встроенным ИЧМ)	4,0 (4,9)
- для исполнения ARIS-23x8 (со встроенным ИЧМ)	5,0 (6,5)
Нормальные условия измерений: - температура окружающего воздуха, °С	от + 15 до + 35
- относительная влажность воздуха, %, не более	80
- высота над уровнем моря, м, не более	1000
Рабочие условия измерений: - температура окружающего воздуха, °С	от - 40 до + 55
- допустимая относительная влажность воздуха при эксплуатации при температуре +25 °С, %, не более	80
- высота над уровнем моря, м, не более	3000
Среднее время наработки на отказ, ч	160 000
Средний срок службы, лет	25
1) Параметры сети питания определяются используемым модулем источника
питания.

Знак утверждения типа

наносится на боковую панель терминалов в виде наклейки любым технологическим способом, на титульный лист руководства по эксплуатации и формуляра типографским способом.

Комплектность средства измерений

Таблица 22 - Комплектность средства измерений

Наименование	Обозначение	Количество
Терминал релейной защиты и автоматики многофункциональный для сетей 6-35 кВ ARIS-23xx	ПБКМ.421451.301	1 шт.
Помехозащищенный фильтр	PF24 100 W	1 шт.
Помехозащищенный фильтр	PF220 100 W	1 шт.
Документация на USB флэш-накопителе или CD-диске в составе: Руководство по эксплуатации Руководство по эксплуатации. Функции РЗиА линии 6-35 кВ Руководство по эксплуатации. Функции РЗиА ввода 6-35 кВ Руководство по эксплуатации. Функции РЗиА секционного выключателя 6-35 кВ Руководство по эксплуатации. Функции РЗиА трансформатора напряжения 6-35 кВ Терминалы релейной защиты и автоматики многофункциональные 6-35кВ ARIS-23xx.	ПБКМ.421451.301 РЭ ПБКМ.421451.301 РЭ1 ПБКМ.421451.301 РЭ2 ПБКМ.421451.301 РЭ3 ПБКМ.421451.301 РЭ4 ПБКМ.421451.301 ИС	1 экз. 1) 1 экз. 1) 2) 1 экз. 1) 2) 1 экз. 1) 2) 1 экз. 1) 2) 1 экз. 1)

Наименование	Обозначение	Количество
Инструкция эксплуатационная специальная Устройство человеко-машинного взаимодействия (ИЧМ). Инструкция эксплуатационная специальная Методические указания по расчету уставок Методика поверки Копия сертификата об утверждении типа СИ Копия описания типа	ПБКМ.421451.301 ИС1 ПБКМ.421451.301 РРУ1	1 экз. 1) 1 экз. 1) 1 экз. 1) 4) 1 экз. 1) 4) 1 экз. 1) 4)
Формуляр	ПБКМ.421451.301 ФО	1 экз.
Электронная ключ-карта	EKey.1	1 шт.
Запасные части и инструментальные принадлежности по ведомости ЗИП	-	1 комплект 3)
1) На партию ARIS-23xx поставляется один 2) Комплект документации определяется тип 3) Состав комплекта ЗИП определяется по со 4) Поставляется по требованию Заказчика.	USB флэш-накопитель или CD-диск. ом поставляемого терминала. гласованию с Заказчиком.

Сведения о методиках (методах) измерений

приведены в п. 1.4 ПБКМ.421451.301 РЭ «Терминалы релейной защиты и автоматики многофункциональные для сетей 6 - 35 кВ ARIS-23xx. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10^-1 до 2-10⁹ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10^-8 до 100 А в диапазоне частот от 1-10^-1 до 1-10⁶ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

ПБКМ.421451.301 ТУ «Терминалы релейной защиты и автоматики многофункциональные для сетей 6-35 кВ ARIS-23xx. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «Прософт-Системы»

(ООО «Прософт-Системы»)

ИНН 6660149600

Адрес: 620102, г. Екатеринбург, ул. Волгоградская, 194а

Телефон: +7 (343) 356-51-11

Факс: +7 (343) 310-01-06

Web-сайт: www.prosoftsystems.ru

E-mail: info@prosoftsystems.ru

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

ИНН 5003113971

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

В части вносимых изменений:

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

ИНН 9724050186

Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» сентября 2022 г. № 2353

Лист № 1 Регистрационный № 82491-21 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Комплексы измерительно-вычислительные для мониторинга технологических параметров насосных агрегатов MAS

Назначение средства измерений

Комплексы измерительно-вычислительные для мониторинга технологических параметров насосных агрегатов MAS (далее - ИВК) предназначены для измерений электрических сигналов силы постоянного тока, сопротивления постоянному току, поступающих от первичных измерительных преобразователей, виброскорости, формирования сигналов управления и регулирования, обеспечения сигнализации и противоаварийной защиты, а также визуализации, накопления, регистрации и хранения информации о состоянии технологических параметров насосных агрегатов.

Описание средства измерений

Принцип действия ИВК заключается в следующем: первичные измерительные преобразователи (датчики) (далее - ПИП) преобразуют физические величины в унифицированный аналоговый электрический или цифровой сигнал, который поступает в измерительно-вычислительный комплекс (ИВК).

Информация в единицах измеряемой физической величины/параметра отображается на автоматизированном рабочем месте (далее - АРМ) оператора. Преобразование измеренных значений происходит по линейно-возрастающей функции. Для выдачи сигналов управления внешними устройствами в модификации MAS 711 происходит преобразование необходимого значения параметра в унифицированный сигнал силы постоянного тока соответствующего значения.

ИВК выпускаются в двух модификациях MAS 711 и MAS 801, отличающихся конструктивным исполнением, метрологическими характеристиками, габаритными размерами и массой.

Конструктивно ИВК представляют собой блочно-модульную конструкцию.

Модификация MAS 801 состоит из:

• - центрального блока MAS CU 801;

• - базового блока MAS BU 812;

• - электронного блока MAS PEM 811;

• - измерительных модулей;

• - интерфейсных модулей;

• - модулей реле;

• - операторского пульта;

• - АРМ оператора.

Модификация MAS 711 состоит из:

• - базового блока, включающего процессор, блок памяти, измерительные модули и клеммы для подсоединения датчиков;

- операторского пульта;

- блока реле;

- встроенного блока памяти насоса для хранения необходимой информации;

- АРМ оператора.

ИВК, в зависимости от проекта, могут включать в себя в различной конфигурации измерительные преобразователи, модули гальванической развязки, искробезопасные барьеры.

ИВК выполняют мониторинг и контроль следующих параметров насосных агрегатов: температура обмоток статора, температура подшипников, измерение параметров вибрации и скорости, протечка в статоре, в клеммной коробке и масляной или смотровой камере.

Операторский пульт используется для управления ИВК и обмена данными непосредственно на месте установки.

АРМ оператора используется для отображения результатов измерений, задания уставок.

В качестве программной среды для работы с АРМ может использоваться программа типа SCADA, поддерживающая стандартные протоколы обмена (Modbus TCP, OPC, IEC 618705-104), например: SimpleSCADA, AlphaPlatform, WebStudio, VijeoSitect, Genesis, WinCC, MasterSCADA.

Измерительный канал ИВК представляет собой измерительные модули и АРМ оператора (операторский пульт).

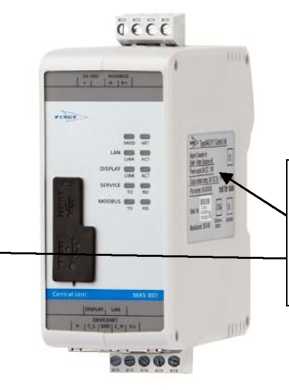

Серийный номер ИВК модификации MAS 801 наносится на маркировочную наклейку центрального блока MAS CU 801 типографским методом в виде цифрового кода.

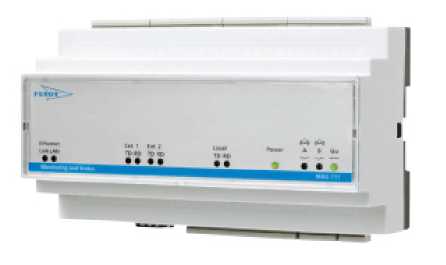

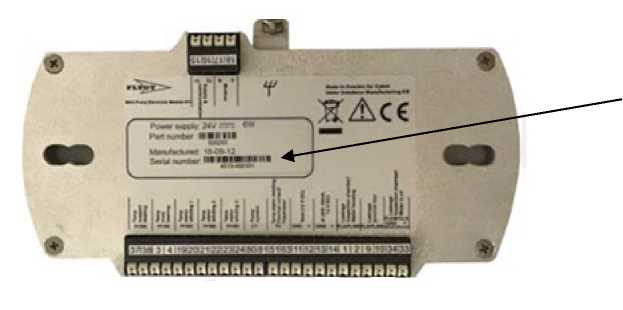

Серийный номер ИВК модификации MAS 711 наносится на маркировочную наклейку с тыльной стороны базового блока MAS 711 типографским методом в виде цифрового кода.

Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.

Структурные схемы ИВК, место нанесения серийного номера и знака утверждения типа представлены на рисунках 1  - 2. Общий вид компонентов ИВК представлен на

рисунках 3 - 8.

Рисунок 1 - Структурная схема комплексов измерительно-вычислительных для мониторинга технологических параметров насосных агрегатов модификации MAS 801

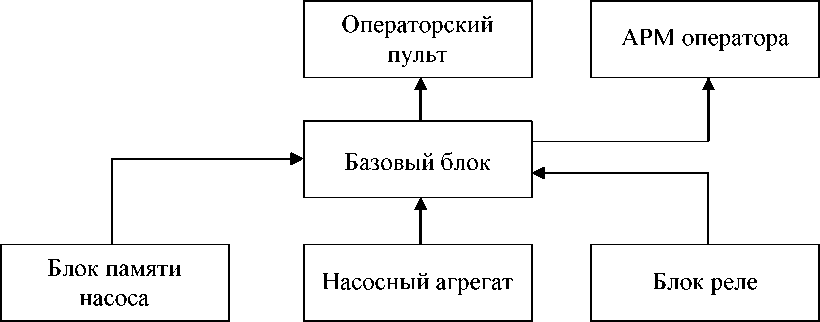

Рисунок 2 - Структурная схема комплексов измерительно-вычислительных для мониторинга технологических параметров насосных агрегатов модификации MAS 711

Рисунок 8 - Общий вид встроенного блока памяти насоса MAS 711 (два варианта исполнения)

Программное обеспечение

Программное обеспечение (далее - ПО) выполняет логические и вычислительные операции по реализации сбора, обработки, хранения, управления, передачи и представления данных и включает: внешнее (общесистемное) ПО и встроенное ПО модулей ввода/вывода.

Встроенное ПО модулей ввода/вывода недоступно для внешних пользователей.

К метрологически значимому ПО относятся исполняемая среда и встроенное ПО модулей ввода/вывода.

Метрологические характеристики ИВК нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значения для модификации
	MAS 711	MAS 801
Идентификационное наименование ПО	Software	Software
Номер версии (идентификационный номер) ПО	не ниже version 2.32	не ниже 1.40 (центральный блок)
		не ниже 1.02 (базовый блок)
		не ниже 1.02 (электронный блок)

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики ИВК

Наименование характеристики	Значение
1	2
Диапазон измерений виброскорости для модификации MAS 801 (в диапазоне рабочих частот от 10 до 850 Гц), мм/с	от 2 до 50
Пределы допускаемой относительной погрешности измерений виброскорости для модификации MAS 801, %	±5
Диапазон преобразований виброскорости для модификации MAS 711 (в диапазоне рабочих частот от 10 до 1000 Гц) 1), мм/с	от 0 до 50
Пределы допускаемой относительной погрешности преобразований виброскорости для модификации MAS 711, %	±5

Продолжение таблицы 2

1	2
Диапазон преобразований сигналов от термопреобразователей сопротивления Pt100 по ГОСТ 6651-2009 2), °С	от 0 до 160
Пределы допускаемой абсолютной погрешности преобразований сигналов от термопреобразователей сопротивления Pt100 по ГОСТ 6651-2009 2), °С	±(0 , 5+0,01-T) 3)
Диапазон измерений силы постоянного тока 2), мА	от 4 до 20
Пределы допускаемой относительной погрешности измерений силы постоянного тока 2), %	±2,5
Диапазон воспроизведений силы постоянного тока 4), мА	от 4 до 20
Пределы допускаемой относительной погрешности воспроизведений силы постоянного тока 4), %	±1,5
1) Диапазон аналогового выходного сигнала ПИП виброскорости от 4 до 20 мА. 2) Для модификаций MAS 711 и MAS 801. 3) T - измеренное значение температуры, °С. 4) Только для модификации MAS 711.

Таблица 3 - Основные технические характеристики ИВК

Наименование параметра	Значение
1	2
Количество измерительных каналов, шт., не более	10
Параметры электрического питания: - напряжение постоянного тока, В
- MAS 711
- главный модуль	от 21,6 до 26,4
- MAS 801	от 20,4 до 28,8
- напряжение переменного тока при частоте от 45 до 65 Гц, В
- MAS 711
- главный модуль	от 21,6 до 26,4
Габаритные размеры (ширинахвысотахглубина), мм, не более: - MAS 711
- главный модуль	156х115х60
- операторский пульт	144x96x22
- встроенный блок памяти насоса	40х20х40
- MAS 801
- центральный блок MAS CU 801, базовый блок MAS BU 812	44х122х113
- электронный блок MAS PEM 811	150x18x85
Масса, кг, не более: - MAS 711
- главный модуль	0,395
- операторский пульт	0,255
- встроенный блок памяти насоса	0,025
- MAS 801
- центральный блок MAS CU 801	0,210
- базовый блок MAS BU 812	0,210
- электронный блок MAS PEM 811	0,195

Продолжение таблицы 3

1	2
Рабочие условия измерений: - температура окружающей среды, °С - MAS 711 - главный модуль - операторский пульт - MAS 801 - относительная влажность при температуре +25 °С, %, не более - MAS 711 - MAS 801	от -20 до +60 от -20 до +60 от -20 до +65 85 90
Средний срок службы, лет	10
Средняя наработка на отказ, ч	40000

Знак утверждения типа

наносится на титульный лист паспорта или руководства по установке, эксплуатации и техническому обслуживанию или на маркировочную наклейку ИВК типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность ИВК

Наименование	Обозначение	Количество
Комплекс измерительно-вычислительный для мониторинга технологических параметров насосных агрегатов MAS	-	1 шт.*
Паспорт	-	1 экз.
Руководство по установке, эксплуатации и техническому обслуживанию	-	1 экз.
* Комплектность ИВК согласно заказу.

Сведения о методиках (методах) измерений

приведены в разделе «Методы измерений» руководства по установке, эксплуатации и техническому обслуживанию.

Нормативные документы, устанавливающие требования к комплексам измерительновычислительным для мониторинга технологических параметров насосных агрегатов MAS

ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».

Правообладатель

«Xylem Water Solutions Global Services AB», Швеция

Адрес: 361 80 Emmaboda, Швеция

Место нахождения: 361 80 Emmaboda, Швеция

Изготовители

«Xylem Water Solutions Global Services AB», Швеция

Адрес: 361 80 Emmaboda, Швеция

Место нахождения: 361 80 Emmaboda, Швеция

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

(ООО «ИЦРМ»)

ИНН 5003113971

Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

В части вносимых изменений:

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

ИНН 5029124262

Адрес: 119415, г. Москва, проспект Вернадского, дом 41, строение 1, этаж 4, помещение I, комната 28.

Телефон: + 7 (495) 481-33-80

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

---
