ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы влажности нефтепродуктов ИВН-3003 AKASCANНазначение средства измерений
Анализаторы влажности нефтепродуктов ИВН-3003 AKASCAN (далее -анализаторы) предназначены для измерений содержания воды в эмульсиях, образованных нефтепродуктом, в лабораторных и цеховых условиях.
Описание средства измерений
Принцип действия анализаторов — измерение диэлектрических свойств анализируемой пробы. Программное обеспечение анализаторов автоматически рассчитывает объем (содержание) воды на основе сигнала, пропорционального значению диэлектрической проницаемости измеряемой среды.
Анализаторы состоят из электронного блока и погружного диэлькометрического датчика (щупа). Анализаторы выпускаются с двумя типами датчиков: ножевой НОЖ-1 -для работы с вязкими нефтепродуктами (мазуты, вязкие смазочные масла), и ИВН Б-1 -для работы с жидкими нефтепродуктами (моторные топлива, сырая нефть маловязкая). Анализаторы выпускаются в стандартном и взрывобезопасном исполнениях.
Общий вид анализатора в стандартном исполнении с датчиком ИВН Б-1 приведен рисунке 1, анализатора во взрывозащищенном исполнении приведен на рисунке внешний вид датчика НОЖ-1 на рисунке 3. омбирование корпуса анализатора предусмотрено.
на
2,
не
ВОЗДУХ
просмотр РЕЗУЛЬТАТОВ

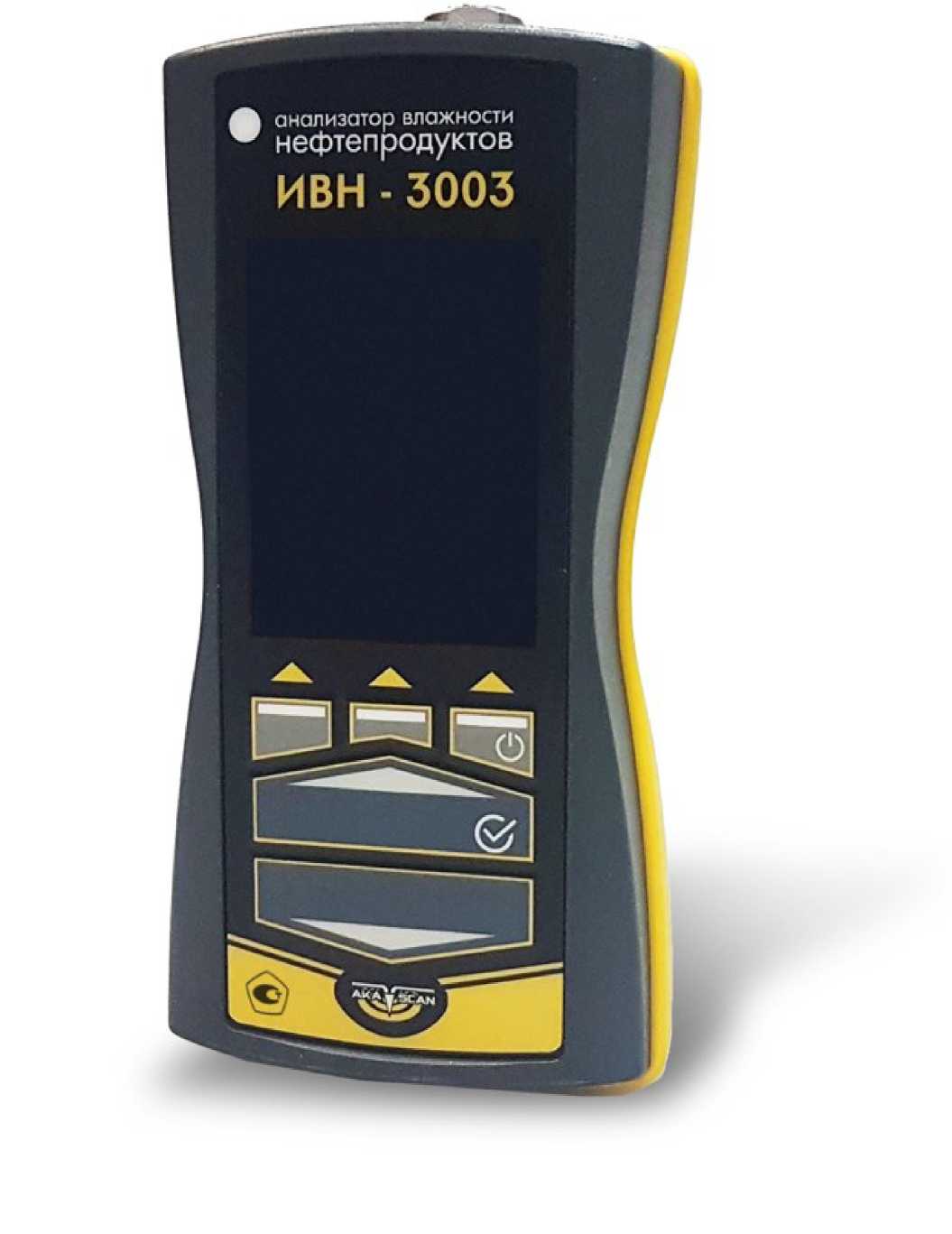

Рисунок 1 - Общий вид анализатора влажности нефтепродуктов ИВН-3003 AKASCAN с
датчиком ИВН Б-1 в стандартном исполнении
Лист № 3
Всего листов 7
Рисунок 2 - Общий вид а]
тора влажности нефтепродуктов ИВН-3003 AKASCAN во >ывозащищенном исполнении
Рисунок 3 - Датчик ножевого типа НОЖ-1.
ПО «GD AKA-SCAN» является встроенным и выполняет следующие функции: задание рабочих режимов выполнения измерений и их контроль; запись сигнала детектора и обработка результатов измерений; градуировка анализатора; обеспечение процедуры измерений; аварийные сигналы. Данное программное обеспечение разработано изготовителем специально для решения задач измерений содержания воды в жидких и вязких пробах. Данное ПО является встроенным и не может быть выделено как самостоятельный объект.
Влияние программного обеспечения учтено при нормировании метрологических характеристик. Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
GD AKA-SCAN |
|
Идентификационное наименование ПО |
GD |
|
Номер версии ПО |
1.4 или выше |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Метрологические характеристики приведены в таблице 2, основные технические характеристики - в таблице 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики
Значение
Диапазон показаний объемной доли воды, %
Диапазон измерений объемной доли воды 1), %
от 0 до 20 от 0,5 до 6,0
Пределы допускаемой абсолютной погрешности измерений объемной доли воды, %
А = ± (0,03Х + 0,1), где Х - результат измерения, %
1) Диапазон измерений анализатора может быть ограничен, определяется при заказе, указан в паспорта конкретного экземпляра анализатора и не может быть изменен
пользователем в процессе эксплуатации
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Анализатор в стандартном исполнении |
Анализатор во взрывозащищенном исполнении | |
|
Источник питания |
Четыре |
Три гальванический |
|
гальванический |
элемента типа А316 | |
|
элемента типа А316 |
(размер АА) или | |
|
(размер АА) |
перезаряжаемые аккумуляторы NI-Mh GP 270AAHC / GP 250AAHC или сеть 220 В | |
|
Потребляемый ток, мА, не более |
50 | |
|
Габаритные размеры электронного блока, | |||
|
мм, не более: | |||
|
- длина |
160 |
159 | |
|
- ширина |
85 |
77 | |
|
- высота |
28 |
33 | |
|
Габаритные размеры датчика, мм, не более | |||
|
- диаметр |
22 | ||
|
- длина |
250 | ||
|
Масса, кг, не более |
0,5 | ||
|
Средняя наработка на отказ, ч, не менее |
20 000 | ||
|
Условия эксплуатации: | |||
|
-диапазон температуры окружающей среды, | |||
|
оС |
от 5 до 45 | ||
|
-диапазон относительной влажности |
80 | ||
|
воздуха, %, не более |
от 84,0 до 106,7 | ||
|
- диапазон атмосферного давления, кПа | |||
|
Маркировка взрывозащиты |
- |
2ExnAnСПАТ6 Х | |
наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса анализатора в виде наклейки.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор |
ИВН-3003 AKASCAN |
1 шт. |
|
Датчик ') |
НОЖ-1 / ИВН Б-1 |
1 шт. |
|
Элемент гальванический типа А316 (размер АА) 2) |
- |
4 шт. |
|
Кейс 3) |
- |
1 шт. |
|
Руководство по эксплуатации |
АКС.005.00.00.000 РЭ |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МП 242-1716-2014 с измерением №1 |
1 экз. |
|
Примечания:
| ||
осуществляется по документу МП 242-1716-2014 «ГСИ. Анализатор влажности нефтепродуктов ИВН-3003 AKASCAN. Методика поверки», с изменением №1 утвержденному ФГУП «ВНИИМ им.Д.И.Менделеева» 22 ноября 2019 г.
Основные средства поверки:
- Стандартные образцы массовой (объемной) доли воды в нефтепродуктах ГСО 98292011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью. Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализатору влажности нефтепродуктов ИВН-3003 AKASCANТехнические условия ТУ 4215-005-92466551-2013
ИзготовительОбщество с ограниченной ответственностью «АКА-Скан» (ООО «АКА-Скан») Адрес: 107023, г. Москва, ул. Буженинова, д 2
ИНН 7729683855
Телефон: +7(495) 964-04-84, +7 (901)-531-14-77
Факс: +7(495) 964-36-52
E-mail: info@aka-scan.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail :info@vniim.ru,
