№ п/ п

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

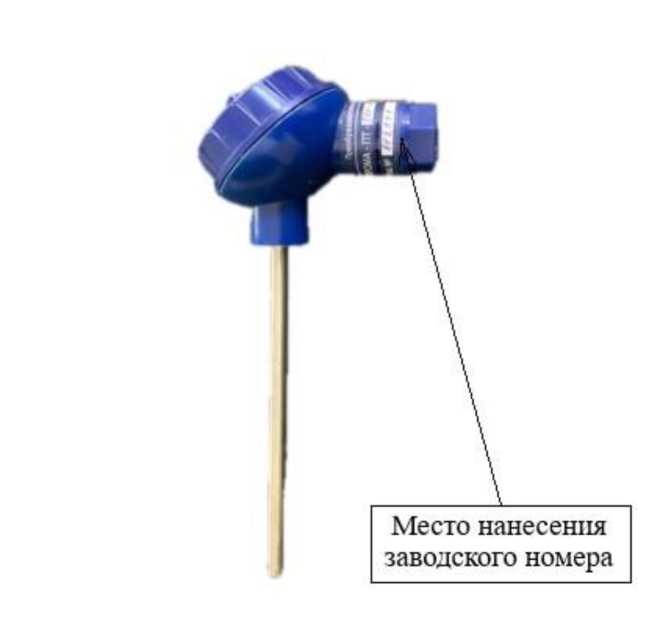

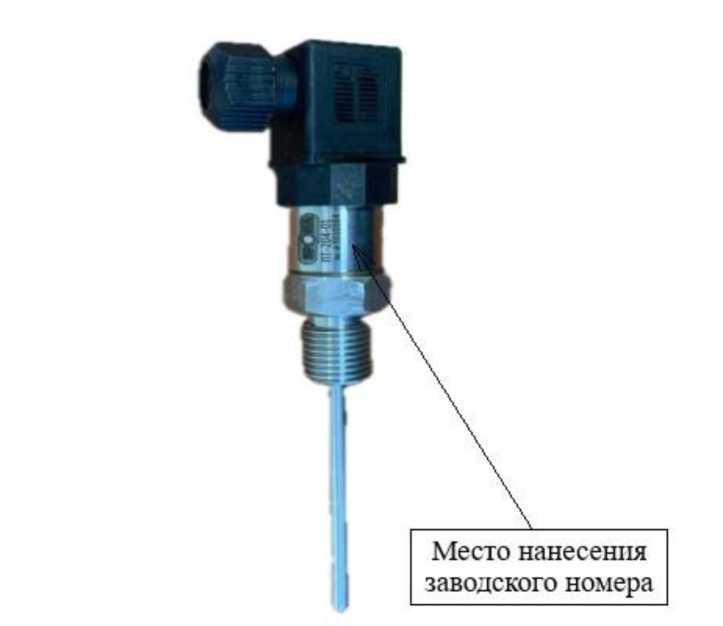

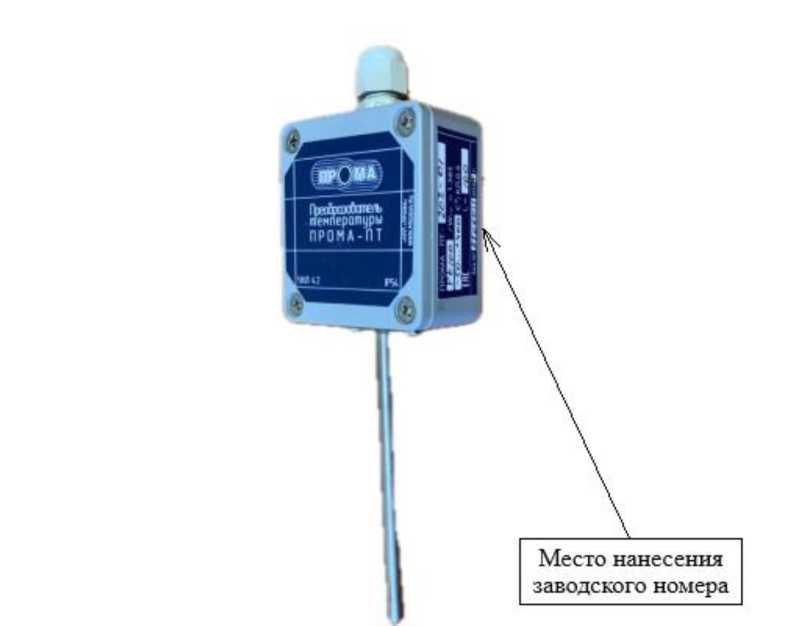

Преобразователи температуры

ПРО-

МА-ПТ

С

96925-25

Модификация ПРОМА-ПТ-201 (исполнение ПРО-МА-ПТ-201-01-160-Г-5) зав. № 812001, модификация ПРОМА-ПТ-

• 202 (исполнение ПРОМА-ПТ-202-01-160-Г-5) зав. № 2106011, модификация ПРОМА-ПТ-

• 203 (исполнение ПРОМА-ПТ-203-01-160-Г-5) зав. № 2102004, модификация ПРОМА-ПТ-

• 204 (исполнение ПРОМА-ПТ-204-01-160-Г-5) зав. № 9010004

Общество с ограниченной ответственностью научно-производственное предприятие «Промышленная автоматика» (ООО «НПП ПРО-МА»), г. Казань ИНН 1655164509

Общество с ограниченной ответственностью научно-производственное предприятие «Промышленная автоматика» (ООО «НПП ПРО-МА»), г. Казань ИНН 1655164509

ОС

В407.146.0

00.000 МП «ГСИ.

Преобразователи температуры ПРО-МА-ПТ.

Методика поверки»

2 года

Общество с ограниченной ответственностью научно-производственное предприятие «Промышленная автоматика» (ООО «НПП ПРОМА»), г. Казань ИНН 1655164509

ООО

«НМОП», г. Казань

06.03.2025

2.

Система из-

Обозна-

Е

96926-25

LUKPRM14-

Общество с

Общество с

ОС

МП 2512/1-

1 год

Общество с

ООО ЦМ

25.12.2023

мерительная установки 36-30 ООО «ЛУКОЙЛ-Пермнеф-теоргсинтез»

чение отсутствует

EX16/112270

ограниченной ответственностью «ЛУ

КОЙЛ-

Пермнеф-теоргсинтез» (ООО «ЛУ

КОЙЛ-

Пермнеф-теоргсинтез»), г. Пермь ИНН 5905099475

ограниченной ответственностью «ЛУ

КОЙЛ-

Пермнеф-теоргсинтез» (ООО «ЛУ

КОЙЛ-

Пермнеф-теоргсинтез»), г. Пермь ИНН 5905099475

3112292023 «Государствен-ная система обеспечения единства измерений. Система измерительная установки 36-30 ООО «ЛУКОЙЛ-Пермнеф-теоргсин-тез». Методика поверки»

ограниченной ответственностью «ЛУКОЙЛ-Пермнеф-теоргсинтез» (ООО «ЛУКОЙЛ-Пермнеф-теоргсинтез»), г. Пермь ИНН 5905099475

«СТП», г. Казань

3.

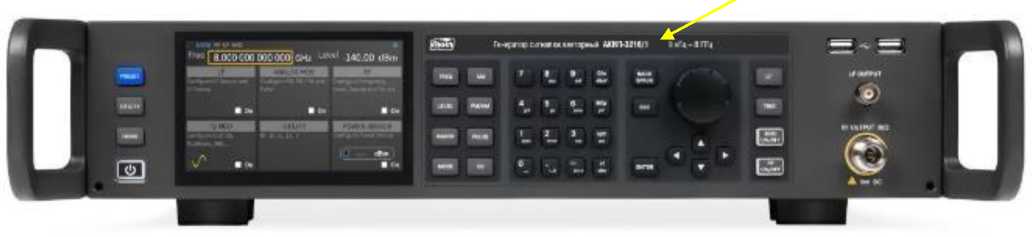

Генераторы

сигналов векторные

АКИП-

3216/1

С

96927-25

АКИП-3216/1 №

SSG6VAOC900001

«SIGLENT

TECHNOLO

GIES CO., LTD.», Китай

«SIGLENT TECHNOLOGIES CO., LTD.», Китай

ОС

МП-ПР-32-2025 «ГСИ. Генераторы сигналов векторных АКИП-3216/1. Методика поверки»

1 год

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»), г. Москва ИНН 7721212396

АО «ПриСТ», г. Москва

13.08.2025

4.

Трансформаторы тока

ТФЗМ

110Б-

ШУ1

Е

96928-25

333, 334, 335

Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), г. Запорожье (изготовлены в

Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), г. Запорожье

ОС

ГОСТ 8.217-2024 «ГСИ.

Трансформаторы тока. Методика поверки»

4 года

Общество с ограниченной ответственностью «Рус-ЭнергоПром» (ООО «Рус-ЭнергоПром»), г. Москва ИНН 7725766980

ЗападноСибирский филиал ФГУП «ВНИИФТРИ », г. Новосибирск

25.07.2025

2003 г.)

5.

Преобразователи температуры резистивные

ПТР-

109М4

С

96929-25

зав. № 240367

Общество с ограниченной ответственностью «Точные измерительные системы и оборудование-

ТочМаш+» (ООО «ТИСО-ТочМаш+»), г. Казань ИНН

1655339357

Общество с ограниченной ответственностью «Точные измерительные системы и оборудование-

ТочМаш+» (ООО «ТИСО-

ТочМаш+»), г. Казань ИНН

1655339357

ОС

МП-

НИЦЭ-099-25 «ГСИ.

Преобразователи температуры резистивные

ПТР-

109М4.

Методика поверки»

2 года

Общество с ограниченной ответственностью «Точные измерительные системы и оборудование-ТочМаш+» (ООО «ТИСО-ТочМаш+»), г. Казань ИНН 1655339357

ООО «НИЦ

«ЭНЕРГО», г. Москва

15.07.2025

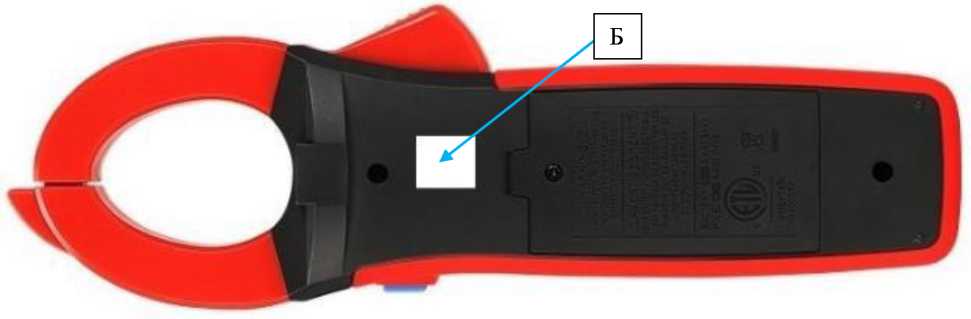

6.

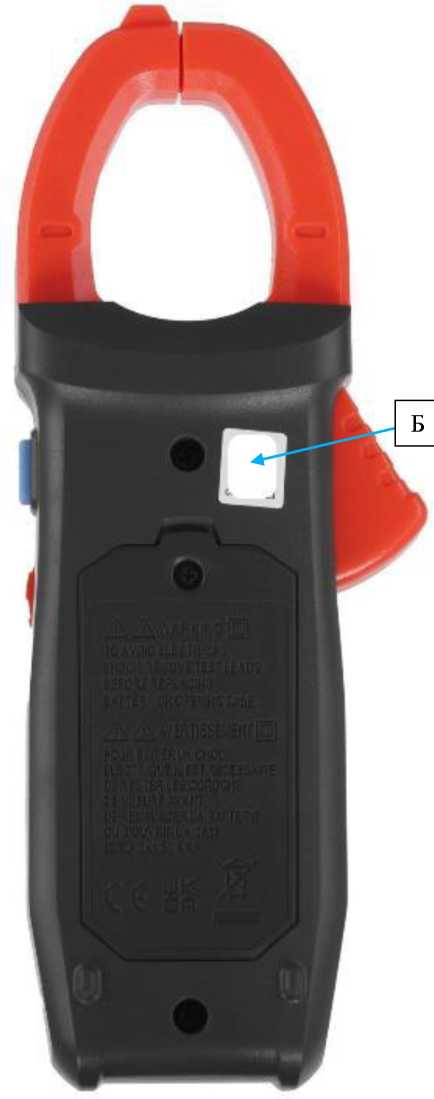

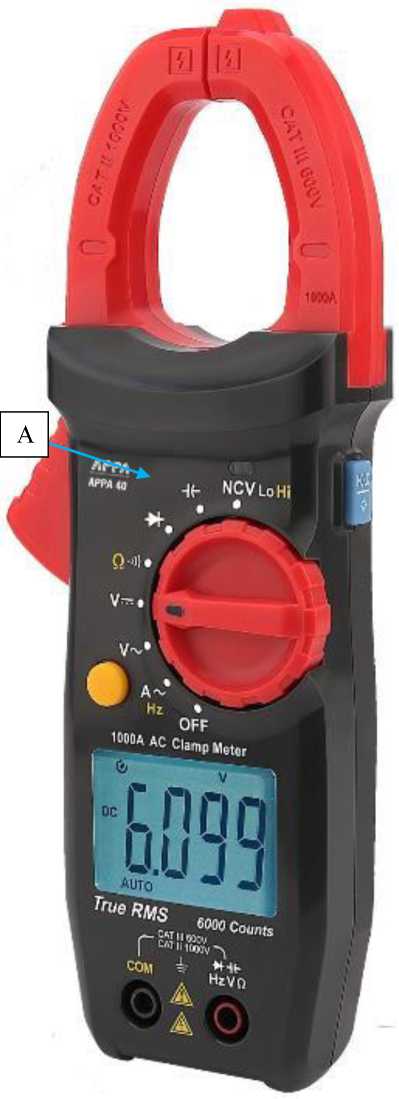

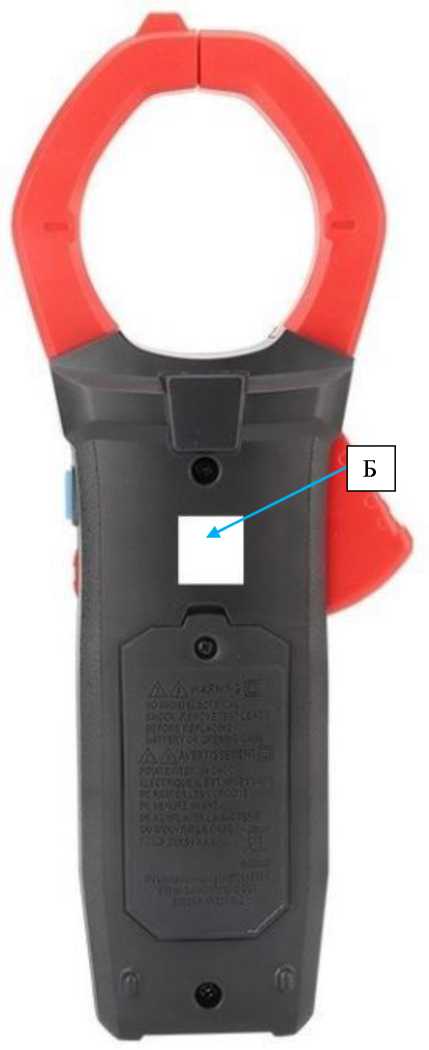

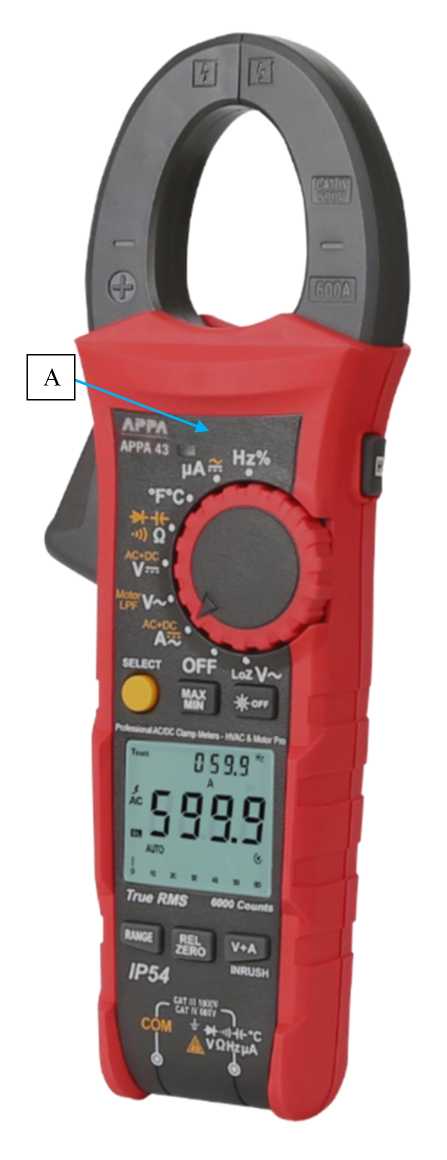

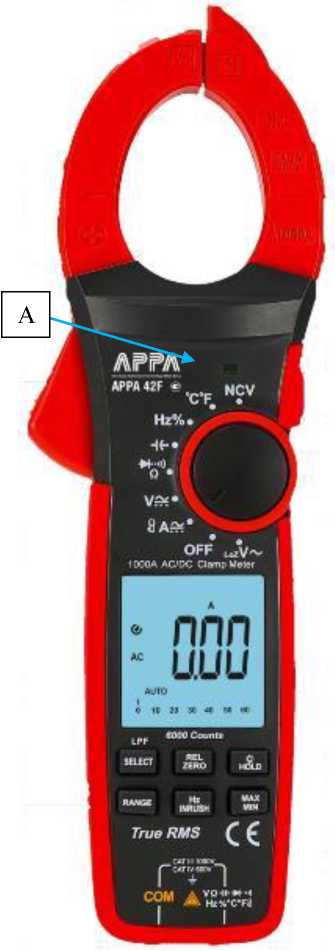

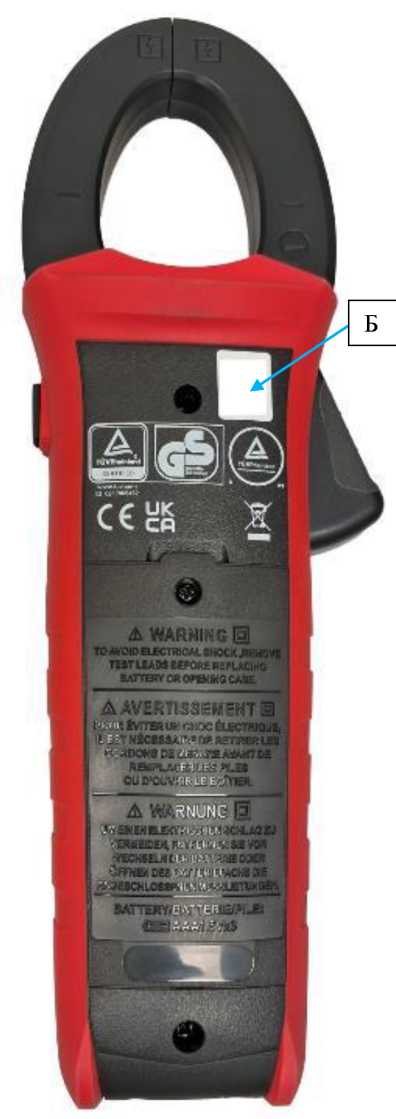

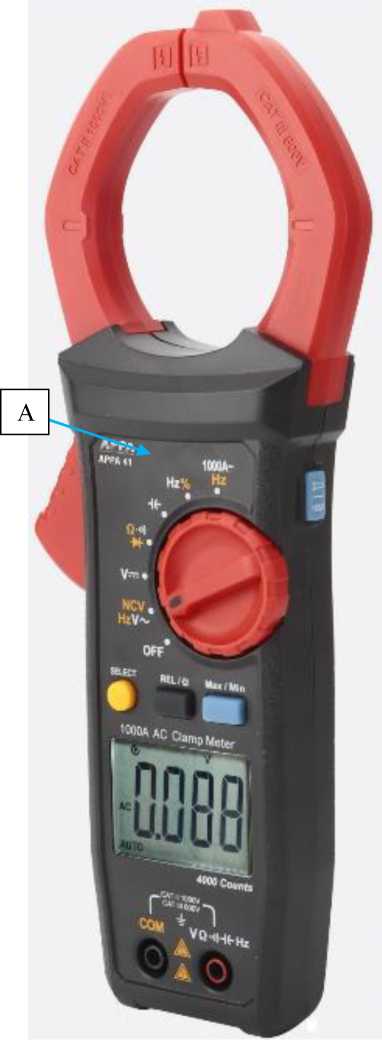

Клещи элек-троизмери-тельные

APPA

4X

С

96930-25

APPA 40 зав. № № C232505328; C232505329; APPA

• 41 зав. № C250551383; APPA

• 42 зав. № C250551384; APPA 42F зав. № C232505324; APPA

• 43 зав. № C250551385

JSC «PriST», Китай

JSC «PriST», Китай

ОС

МП-ПР-33-2025 «ГСИ. Клещи электроизмерительные APPA 4X. Методика поверки»

2 года

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»), г. Москва ИНН:77212123 96

АО «ПриСТ, г. Москва

22.08.2025

7.

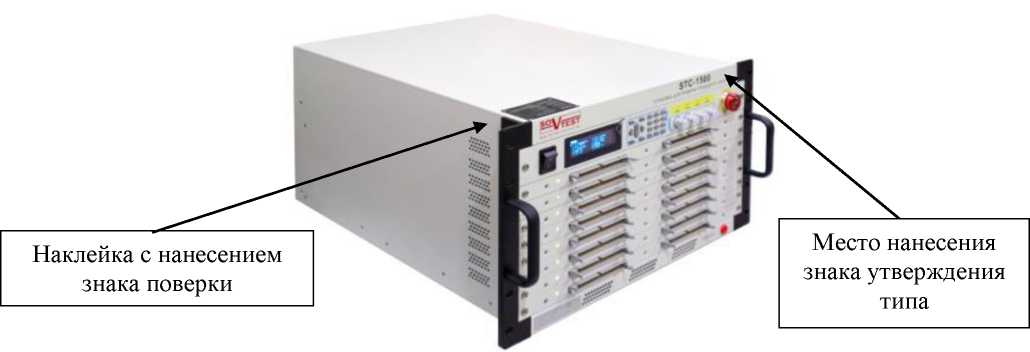

Установки для проверки проводного монтажа

STC-

1500

С

96931-25

Исполнение 2 с зав.

№ 1 25 0344

Общество с ограниченной ответственностью «Совтест

АТЕ» (ООО

«Совтест

АТЕ»),

г. Курск ИНН

4629047554

Общество с ограниченной ответственностью «Совтест

АТЕ» (ООО «Совтест

АТЕ»),

г. Курск ИНН

4629047554

ОС

МП-

НИЦЭ-080-25 «ГСИ. Установки для проверки проводного монтажа STC-1500. Методика поверки»

1 год

Общество с ограниченной ответственностью «Совтест АТЕ» (ООО «Совтест

АТЕ»),

г. Курск ИНН 4629047554

ООО «НИЦ

«ЭНЕРГО», г. Москва

01.08.2025

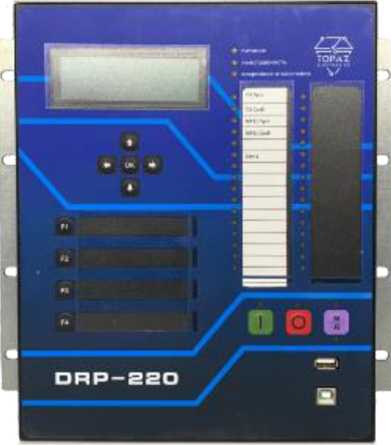

8.

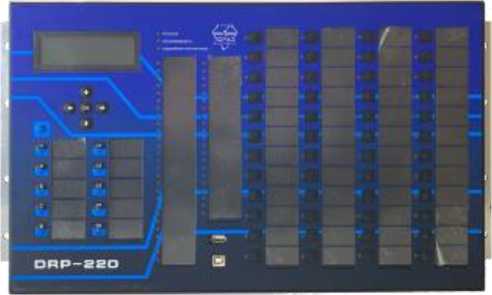

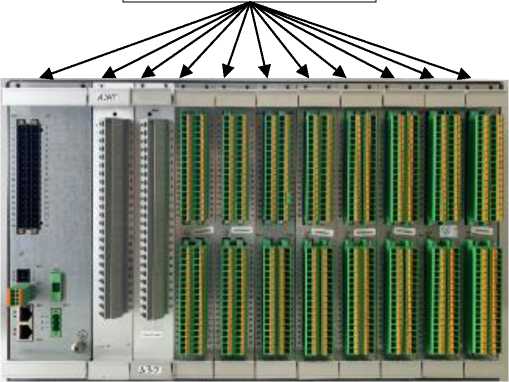

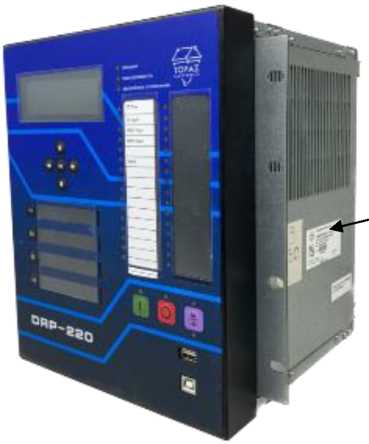

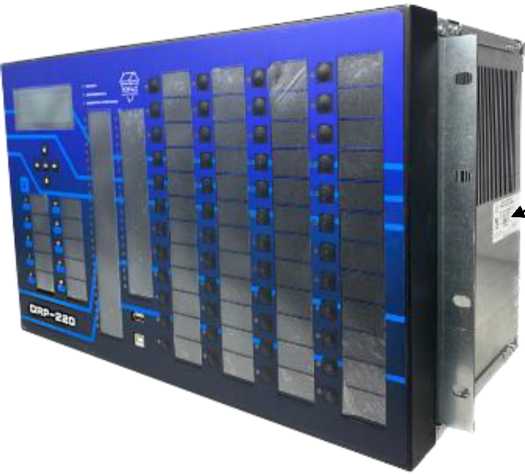

Устройства многофункциональные релейной защиты, автоматики и

TOPAZ

DRP-220

С

96932-25

зав. № 5120100048 (модификация TOPAZ DRP-220-01-2-2-S1-A51A52F61F62), зав. № 5120100049

Общество с ограниченной ответственностью «ПиЭлСи Технолоджи» (ООО «ПиЭл-

Общество с ограниченной ответственностью «ПиЭлСи

Технолоджи» (ООО «ПиЭл-

ОС

МП-

НИЦЭ-090-25 «ГСИ.

Устройства мно-гофункци-

4 года

Общество с ограниченной ответственностью «ПиЭлСи Технолоджи» (ООО «ПиЭл-

ООО «НИЦ

«ЭНЕРГО», г. Москва

24.07.2025

управления

(модификация

TOPAZ DRP-220-02-1-2-S3A10A71-

СП)

Си Технолод-жи»),

г. Москва,

ИНН

7727667738

Си Технолод-жи»),

г. Москва,

ИНН

7727667738

ональные релейной защиты, автоматики и управления

TOPAZ

DRP-220. Методика поверки»

Си Технолод-жи»),

г. Москва, ИНН 7727667738

9.

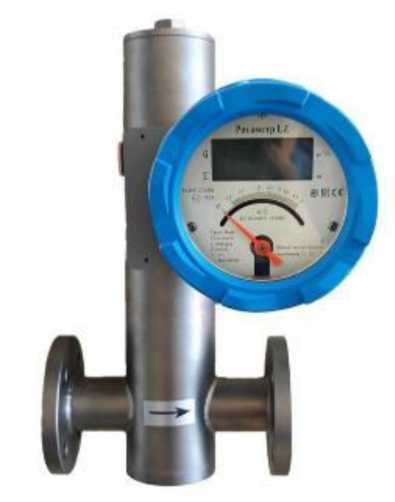

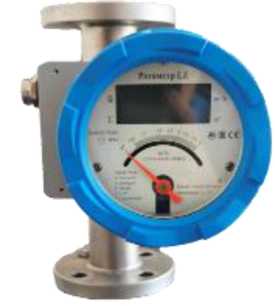

Ротаметры

LZ

С

96933-25

На25020001,

На25020002,

На25020003,

На25020004, На25020005

«Sichuan Va-corda Instruments Manufacturing Co., Ltd.», Китай

«Sichuan Va-corda Instruments Manufacturing Co., Ltd.», Китай

ОС

РТ-МП-886-2082025 «ГСИ. Ротаметры LZ. Методика поверки»

4 года

Общество с ограниченной ответственностью «НОЙ ИНТЕРНЕШНЛ» (ООО «НОЙ ИНТЕРНЕШНЛ»), г. Москва, ИНН 9721237757

ФБУ «НИЦ ПМ - Ростест», г. Москва

20.08.2025

10.

Установка вакууммет-рическая эталонная 2го разряда

УВЭ-3

Е

96934-25

08

Общество с ограниченной ответственностью «Опти-Вак Инжиниринг» (ООО «ОВ Инжиниринг»), г. Санкт-Петербург

ИНН 7802633561

Общество с ограниченной ответственностью «Опти-

Вак Инжиниринг» (ООО «ОВ Инжиниринг»),

г. Санкт-

Петербург ИНН 7802633561

ОС

МП 2310146-2025 «ГСИ.

Установка вакуумет-рическая эталонная 2-го разряда УВЭ-3. Методика поверки»

1 год

Общество с ограниченной ответственностью «Опти-Вак Инжиниринг» (ООО «ОВ Инжиниринг»), г. Санкт-Петербург ИНН 7802633561

ФГУП «ВНИИМ им. Д.И.Менделее ва», г. Санкт-Петербург

15.09.2025

11.

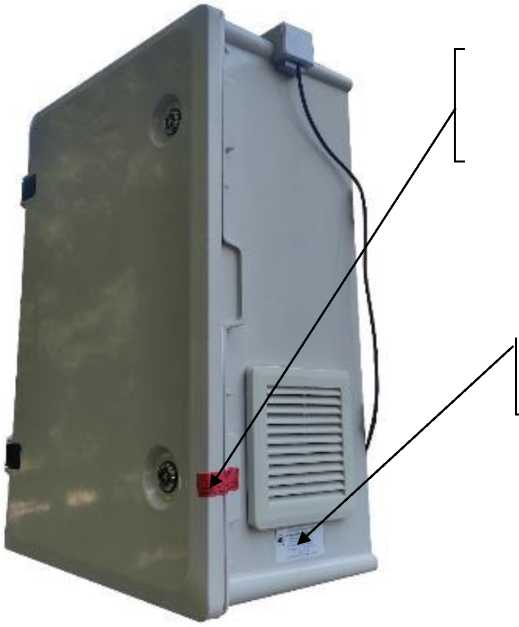

Комплексы аппаратно-программные

«Парковочный ассистент»

С

96935-25

00001

Общество с ограниченной ответственностью «Таврические интеллектуальные транспортные

Общество с ограниченной ответственностью «Таврические интеллектуальные транспортные

ОС

МП 65125-040

«ГСИ.

Комплексы аппаратно-программные «Пар-

2 года

Общество с ограниченной ответственностью «Таврические интеллектуальные транспортные

ФГУП «ВНИИФТРИ », Московская обл., г. Солнечногорск, рп. Менделее-во

12.09.2025

системы»

(ООО «ТА

ВРИЧЕСКИЕ ИТС»), г. Симферополь ИНН

9102294483

системы»

(ООО «ТА

ВРИЧЕСКИЕ ИТС»), г. Симферополь ИНН

9102294483

ковочный ассистент».

Методика

поверки»

системы» (ООО «ТА

ВРИЧЕСКИЕ

ИТС»), г. Симферополь ИНН 9102294483

12.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РН-Энерго» Иркутская область

Обозна

чение отсутствует

Е

96936-25

004

Общество с ограниченной ответственностью «РН-

Энерго» (ООО «РН-Энерго»), Московская обл., г.о. Красногорск, пгт. Путилково ИНН

7706525041

Общество с ограниченной ответственностью «РН-

Энерго» (ООО «РН-Энерго»), Московская обл., г.о. Красногорск, пгт. Путилково ИНН

7706525041

ОС

МП ЭПР-801-2025 «ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии (АИИС

КУЭ) ООО «РН-

Энерго» Иркутская область.

Методика поверки»

4 года

Общество с ограниченной ответственностью «РН-Энерго» (ООО «РН-Энерго»), Московская обл., г.о. Красногорск, пгт. Путилково

ИНН 7706525041

ООО «Энер-гоПромРе-сурс», Московская обл., г. Красно

горск

01.08.2025

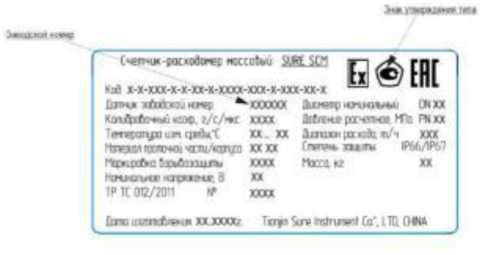

13.

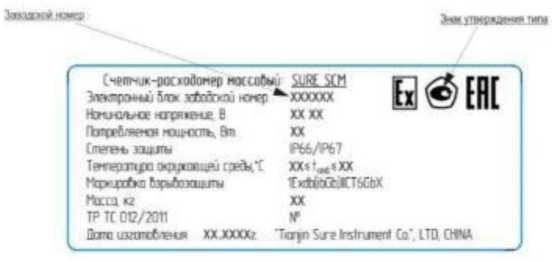

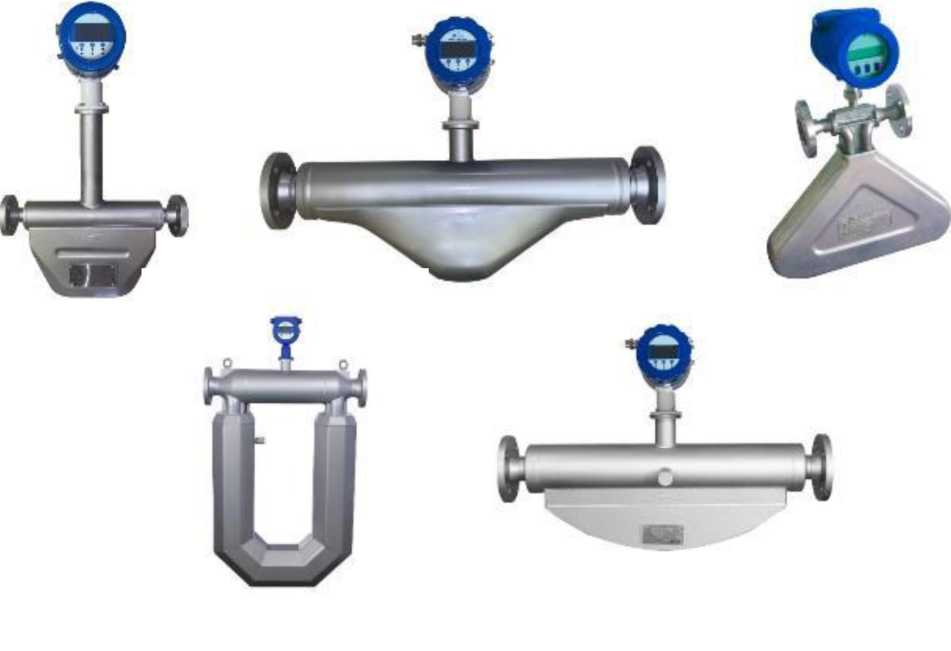

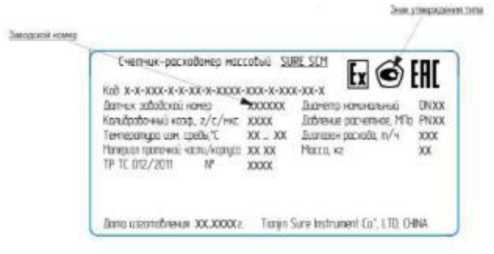

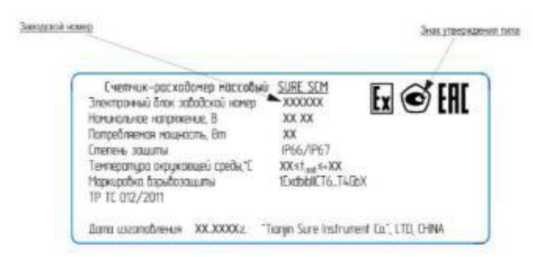

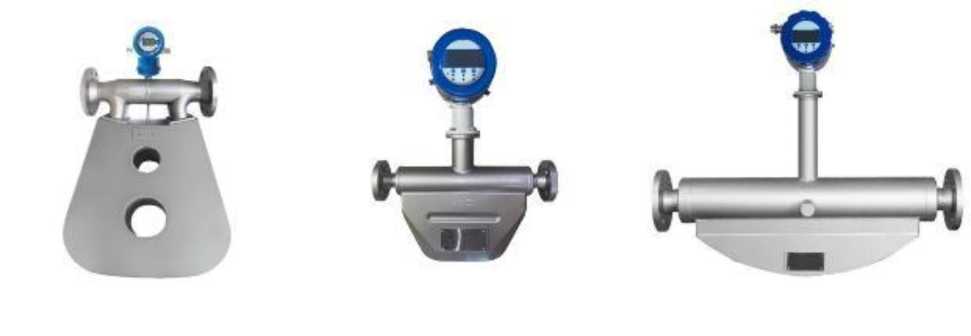

Счетчики-расходомеры массовые

SURE

SCM

С

96937-25

SURE SCM B, исп.

LNG, DN15, зав.№

V24090201; SURE SCM B, исп. S,

DN50, зав.№ 23161/23С050В347;

SURE SCM B, исп.

CNG, DN15, зав.№

V24090202; SURE SCM A, исп. U,

DN100, зав.№

V23082409; SURE

Tianjin SURE

Instrument Co., LTD, Китай

Общество с ограниченной ответственностью «Метрология и Автоматизация» (ООО «Метрология и Автоматизация»), г. Самара ИНН 6330013048

ОС

РТ-МП-870-2082025 «ГСИ. Счетчики-расходомеры массовые SURE SCM. Методика поверки»

1 год -при измерении расхода и/или количества нефти;

5 лет -при

Общество с ограниченной ответственностью «Метрология и Автоматизация» (ООО «Метрология и Автоматизация»), г. Самара ИНН 6330013048

ФБУ «НИЦ ПМ - Ростест», г. Москва

06.10.2025

SCM A, исп. W,

DN50, зав.№

242801S; SURE SCM A, исп. S,

DN50, зав.№

V242802S

измерении расхода и/или количества других жидкостей; 4 года -при измерении расхода и/или количества газа; 1 год -канал плотности расхо-доме-ров

14.

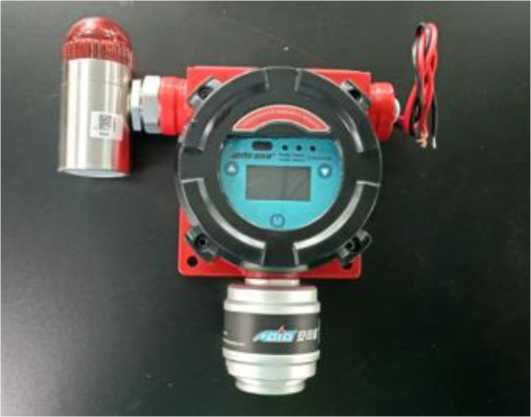

Детекторы газовые

AEC223

2bX

С

96938-25

Модификация

AEC2232bX с зав. №№ JCp002708, JCp0008467,

JCp0008475, JCp0008469; модификация

AEC2232bX-1 с зав. №№ JCp002677,

JCp0008476,

JCp0008468,

JCp0008471; модификация

Chengdu Action Electronics

Joint-Stock Co.,

Ltd., Китай

Chengdu Action Electronics

Joint-Stock Co.,

Ltd., Китай

ОС

РТ-МП-09-

205-2025

«ГСИ. Детекторы газовые

AEC2232b

X. Методика по

верки»

1 год

Mambo technical service Co., Ltd.,

Китай

ФБУ «НИЦ ПМ - Ростест», г. Москва

25.09.2025

AEC2232bX-2 с зав. №№ JCp002696,

JCp0008472,

JCp0008470,

JCp0008477

15.

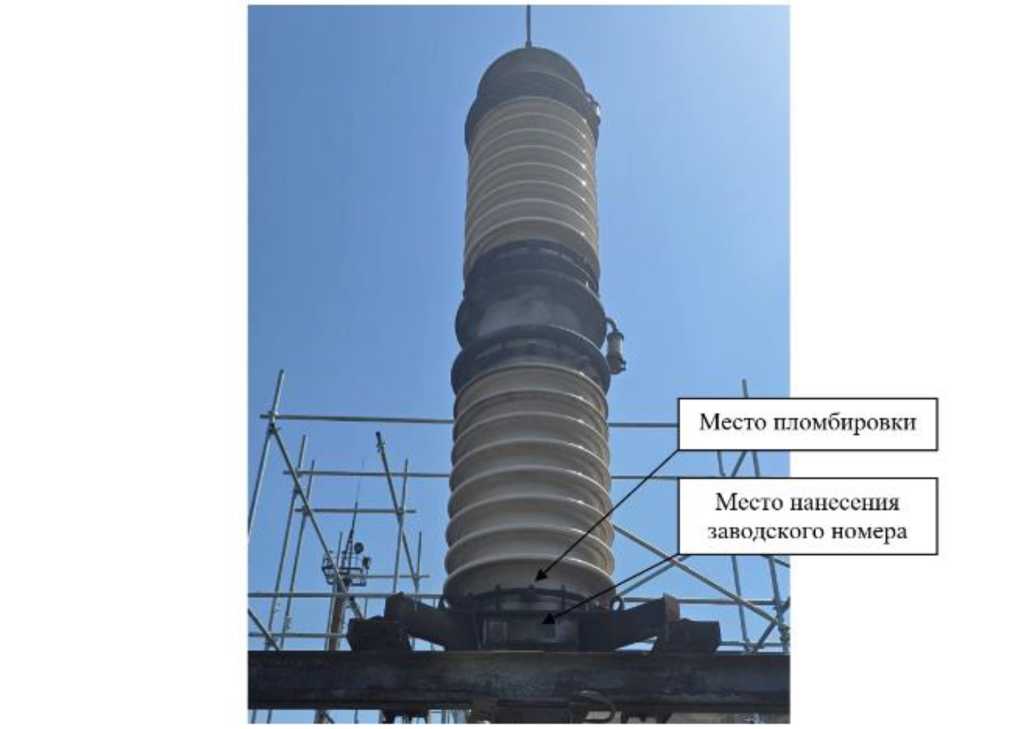

Трансформаторы напряжения

НКФ-

220-58

У1

Е

96939-25

зав. №№ 12765, 25011, 26406, 26415, 26476, 26491, 29852, 29900, 31042, 31047, 31110, 31828, 31930, 31934, 35401, 56982, 56988, 56994, 57387, 57392, 57436

ПО «Запо-рожтрансфор-матор», г. Запорожье (изготовлены в 1984-1992 гг.)

ПО «Запо-рожтрансфор-матор», г. Запорожье

ОС

ГОСТ

8.216-2011 «ГСИ.

Трансформаторы напряжения. Методика поверки»

4 года

Общество с ограниченной ответственностью «Энер-Тест» (ООО «ЭнерТест»), Московская обл., г. Химки, ИНН 7716741740

ФБУ «НИЦ ПМ - Ростест», г. Москва

03.10.2025

16.

Трансформаторы тока

ТФЗМ

35Б-1У1

Е

96940-25

зав. №№ 19151,

19166, 19413, 20894, 21440,

21468, 27531

ПО «Запо-рожтрансфор-матор», г. Запорожье (изготовлены в 1981-1987 гг.)

ПО «Запо-рожтрансфор-матор», г. Запорожье

ОС

ГОСТ

8.217-2024 «ГСИ.

Трансформаторы тока. Методика поверки»

4 года

Общество с ограниченной ответственностью «Энер-Тест» (ООО «ЭнерТест»), Московская обл., г. Химки, ИНН 7716741740

ФБУ «НИЦ ПМ - Ростест», г. Москва

29.09.2025

Код

ПРОМА

-ПТ

-Х

YY

-ZZ

-L

-М

-Т

Номер позиции кода

1

2

3

4

5

6

7

8

Позиция кода

Значение кода

1

Предприятие-изготовитель

2

Преобразователь температуры

3

Тип прибора:

2 - преобразователь температуры с выходным токовым сигналом от 4 до 20 мА

4

Тип корпуса:

01 - коммутационная головка ВР-3;

02 - коммутационная головка G104n;

03 - коммутационная головка G104M;

04 - цилиндрический

5

Тип НСХ первичного преобразователя по ГОСТ 6651-2009: 01 - Pt100;

02 - Pt500

6

Длина монтажной части, L, мм:

от 40 до 500 - для преобразователей с верхним пределом диапазона измерений температуры до 300 °C включ.;

от 160 до 500 - для преобразователей с верхним пределом диапазона измерений температуры св. 300 до 400 C

7

Способ монтажа: Г - гильза гладкая;

Р - М20х1,5;

G - G1/2

8

Диапазон измерений, °С:

• 1 - от -50 до +50;

• 2 - от -50 до +150;

• 3 - от -50 до +200;

• 4 - от -50 до +300;

• 5 - от -50 до +400;

• 6 - от 0 до +200;

• 7 - от 0 до +400

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -50 до +50 от -50 до +150 от -50 до +200 от -50 до +300 от -50 до +400

от 0 до +200 от 0 до +400

Пределы   допускаемой   основной   погрешности,

приведенной к диапазону измерений температуры, при нормальных условиях измерений (20±5°С), %

± 0,5

Пределы допускаемой дополнительной приведенной погрешности выходного сигнала преобразователя, вызванный изменением температуры окружающего воздуха от нормальных условий измерений (20±5°С), на каждые 10°С, %

± 0,1

Диапазон выходного сигнала, мА

от 4 до 20

Наименование характеристики

Значение

Тип чувствительного элемента

Платиновый

Условное обозначение номинальной статистической характеристики преобразователя (НСХ) по ГОСТ 66512009

Pt 100, Pt 500

Температурный коэффициент а, °С^-1

0,00385

Максимальный измерительный ток, мА, при сопротивлении чувствительного элемента: 100 Ом

500 Ом

О

<1 О

Потребляемый ток, мА, не более

20

Время термической реакции, с, не более

60

Электрическое сопротивление изоляции при температуре (25 ± 10)°С и относительной влажности (55 ± 25) %, МОм, не менее

100

Время выдержки электрической прочности изоляции (при напряжении 500 В и частотой 50 Гц), мин, не менее

1

Напряжение питания, В

от 12 до 36

Нагрузочное сопротивление для токового выхода (4 - 20) мА, кОм

от 0 до 1,0 (в зависимости от напряжения питания)

Время установления рабочего режима (предварительный прогрев), мин., не более

15

Потребляемая мощность, Вт, не более

1,0

Рабочее давление избыточное, МПа, не более

1,6

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -50 до +70

- относительная влажность воздуха, %, не более

85

- атмосферное давление, кПа

от 84 до 106,7

Длина монтажной части, L, мм

- для преобразователей с верхним пределом диапазона измерений температуры до 300 °С включ.

от 40 до 500

- для преобразователей с верхним пределом диапазона измерений температуры св. 300 до 400 °С

от 160 до 500

Диаметр монтажной части, D, мм

6; 8

Габаритные размеры (без монтажной части), Высота х Длина х Ширина, мм, не более: - для модификации ПРОМА-ПТ-201

65х86х57

- для модификации ПРОМА-ПТ-202

85х59х35

- для модификации ПРОМА-ПТ-203

85х59х35

- для модификации ПРОМА-ПТ-204

86х52,5х34

Масса, кг, не более

0,6

Время непрерывной работы

не ограничено

Наименование характеристики

Значение

Средняя наработка на отказ, час, не менее

80000

Средний срок службы, лет, не менее

12

Наименование

Обозначение

Количество

Преобразователь температуры

ПРОМА-ПТ

1 шт.

Руководство по эксплуатации

В407.146.000.000 РЭ

1 экз.

Паспорт

В407.146.000.000 ПС

1 экз.

Наименование ИК

Наименование первичного ИП ИК

Регистрационный номер

ИК температуры

Термопреобразователи           сопротивления

ТСП 9201 (далее - ТСП 9201)

13587-01

Термопреобразователи   сопротивления   ТСП

исполнения ТСП 9201, ТСП 9204 (далее -ТСП 920х)

50071-12

Термопреобразователи    сопротивления    ТС

модификации ТС-1088 (далее - ТС-1088)

18131-99

Термометры сопротивления из платины и меди ТС модификации ТС-1388 (далее - ТС ТС-1388)

18131-09

Термопреобразователи           сопротивления

взрывозащищенные ТСП-Ex модификации ТСП-106Exi (далее - ТСП-106)

31888-11

Преобразователи термоэлектрические ТХА-0193 (далее - ТХА 0193)

31930-07

Преобразователи термоэлектрические типа ТХА модели ТХА-1193 (далее - ПТ ТХА-1193)

50428-12

Преобразователи термоэлектрические типа ТХА модели ТХА-0193 (далее - ПТ ТХА 0193)

50428-12

Термопреобразователи           сопротивления

ТСП-0193, ТСП-1193 (далее - ТСП х193)

56560-14

Преобразователи   термоэлектрические   ТХАв

модификации ТХАв 2088 (далее - ТХАв 2088)

61363-15

Преобразователи термоэлектрические ТХА 9312 (далее - ТХА 9312)

14590-95

Преобразователи термоэлектрические ТХК 9312 (далее - ТХК 9312)

14590-95

Преобразователи   термоэлектрические   ТХА

исполнения ТХА 9312 (далее - ПТ ТХА 9312)

46538-11

ИК уровня

Преобразователи уровня измерительные буйковые 244LD (далее - 244LD)

48164-11

Уровнемеры    3300    (мод. 3301)    (далее -

Уровнемер 3301)

25547-06

Уровнемеры микроволновые Micropilot модели FMR 240 (далее - FMR 240)

17672-02

Наименование ИК

Наименование первичного ИП ИК

Регистрационный номер

ИК перепада давления

Преобразователи давления измерительные 3051 (далее - ПДИ 3051)

14061-04

Преобразователи давления измерительные 3051 модификации 3051CD (далее - 3051CD)

14061-10

Преобразователи давления измерительные 3051 модели 3051C (далее - ПДИ 3051C)

14061-15

Преобразователи давления измерительные EJA модели EJA 110 (далее - EJA 110)

14495-00

Преобразователи давления измерительные EJX модели EJX 120 (далее - EJX 120)

28456-09

Измерительные    преобразователи    давления

(расхода) 3095 (далее - ИП 3095)

14682-95

Преобразователи многопараметрические 3051SMV (далее - 3051SMV)

46317-10

Преобразователи давления измерительные EJA модели EJA 210 (далее - EJA 210)

14495-09

Преобразователи давления измерительные EJA модели EJA 120 (далее - EJA 120)

14495-00

Преобразователи      (датчики)      давления

измерительные EJ* модификации EJX (серия А) модели 210 (далее - EJX 210A)

59868-15

ИК давления

ПДИ 3051

14061-04

Преобразователи давления измерительные 3051 (далее - ПД 3051)

14061-99

Преобразователи давления измерительные EJA модели EJA 430 (далее - EJA 430)

14495-00

Преобразователи давления измерительные EJA модели EJA 530 (далее - EJA 530)

14495-00

Преобразователи давления измерительные EJA модели EJA 530 (далее - ПД EJA 530)

14495-09

Преобразователи      (датчики)      давления

измерительные EJ* модификации EJX (серия А) модели 530 (далее - EJX 530A)

59868-15

ИК объемного расхода

Расходомеры-счетчики вихревые 8800 (далее -РСВ 8800)

14663-06

Расходомеры-счетчики   вихревые   объемные

YEWFLO DY (далее - YEWFLO DY)

17675-04

Счетчики-расходомеры массовые Micro Motion модели F с электронным преобразователем 1700 (далее - СРМ F/1700)

45115-16

ИК массового расхода

РСВ 8800

14663-06

Расходомеры-счетчики вихревые 8800 исполнения 8800DF (далее - РСВ 8800DF)

14663-12

ИК ДКГГ

Датчики оптические инфракрасные Drager модели Polytron PIR 3000 (далее - PIR 3000)

53981-13

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ExperionPKS

Номер версии (идентификационный номер) ПО

не ниже 432.1

Цифровой идентификатор ПО

-

Метрологические характеристики ИК

Метрологические характеристики измерительных компонентов ИК

Первичный ИП

Вторичная часть

Наимено вание ИК

Диапазоны измерений

Пределы допускаемой основной погрешности

Тип (выходной сигнал)

Пределы допускаемой основной погрешности

Тип барьера искро защиты

Тип модуля ввода/вывода

Пределы допускаемой основной погрешности

1

2

3

4

5

6

7

8

ИК температуры

от 0 до +100 °С

Д: ±0,53 °С

ТСП 9201 (НСХ 100П)

Д: ±(0,15+0,002-|t|) °С

HiD2082

PAIH02

Д: ±0,325 °С

от 0 до +100 °С

Д

±0,96 °С

-

9480 I.S.1

Д: ±0,79 °С

от 0 до +200 °С

Д

±1,06 °С

от 0 до +250 °С

Д

±1,13 °С

от 0 до +350 °С

Д

±1,28 °С

от 0 до +100 °С

Д

±0,95 °С

Д: ±(0,3+0,005-|t|) °С

HiD2082

PAIH02

Д: ±0,325 °С

от 0 до +150 °С

Д

±1,26 °С

Д: ±0,438 °С

от 0 до +50 °С

Д

±1,06 °С

-

9480 I.S.1

Д: ±0,79 °С

от 0 до +100 °С

Д

±1,24 °С

от 0 до +150 °С

Д

±1,45 °С

от 0 до +100 °С

Д

±0,53 °С

ТСП 920х (НСХ Pt 100)

Д: ±(0,15+0,002-|t|) °С

HiD2082

PAIH02

Д: ±0,325 °С

от 0 до +150 °С

Д: ±0,7 °С

Д: ±0,438 °С

от -50 до +50 °С

Д: ±0,92 °С

-

9480 I.S.1

Д: ±0,79 °С

от 0 до +100 °С

Д: ±0,96 °С

от 0 до +150 °С

Д: ±1,01 °С

от 0 до +200 °С

Д

±1,06 °С

от 0 до +250 °С

Д

±1,13 °С

от 0 до +350 °С

Д

±1,28 °С

от 0 до +100 °С

Д

±0,95 °С

Д: ±(0,3+0,005-|t|) °С

HiD2082

PAIH02

Д: ±0,325 °С

от 0 до +150 °С

Д

±1,26 °С

Д: ±0,438 °С

1

2

3

4

5

6

7

8

ИК температуры

от 0 до +50 °С

Л: ±1,06 °С

ТСП 920х (НСХ Pt 100)

Л: ±(0,3+0,005-|t|) °С

-

9480 I.S.1

Л: ±0,79 °С

от 0 до +100 °С

Л: ±1,24 °С

от 0 до +150 °С

Д: ±1,45 °С

от 0 до +100 °С

Д: ±0,53 °С

ТС-1088 (НСХ Pt 100)

Л: ±(0,15+0,002^|t|) °С

HiD2082

PAIH02

Л: ±0,325 °С

от 0 до +150 °С

Л: ±0,7 °С

Л: ±0,438 °С

от 0 до +300 °С

Л: ±1,19 °С

Л: ±0,775 °С

от 0 до +400 °С

Л: ±1,36 °С

-

9480 I.S.1

Л: ±0,79 °С

от 0 до +150 °С

Л: ±1,26 °С

Л: ±(0,3+0,005-|t|) °С

HiD2082

PAIH02

Л: ±0,438 °С

от 0 до +100 °С

Л: ±0,95 °С

ТС ТС-1388 (НСХ Pt 100)

Л: ±(0,3+0,005-|t|) °С

HiD2082

PAIH02

Л: ±0,325 °С

от 0 до +150 °С

Л: ±1,26 °С

Л: ±0,438 °С

от 0 до +300 °С

Л: ±2,17 °С

-

9480 I.S.1

Л: ±0,79 °С

от 0 до +150 °С

Л: ±1,26 °С

ТСП-106 (НСХ Pt 100)

Л: ±(0,3+0,005-|t|) °С

HiD2082

PAIH02

Л: ±0,438 °С

от 0 до +600 °С

Л: ±5,26 °С

ТХА 0193 (НСХ К)

Л: ±2,5 °С (в диапазоне от -40 до +333 °С включ.);

Л: ±0,0075-|t| °С (в диапазоне св. +333 до +800 °С включ.)

-

9481 I.S.1

Л: ±1,6 °С

от 0 до +900 °С

Л: ±8,38 °С

ПТ ТХА-1193 (НСХ К)

Л: ±2,5 °С (в диапазоне от -40 до +333 °С включ.);

Л: ±0,0075-|t| °С (в диапазоне св. +333 до +1200 °С включ.)

HiD2082

PAIH02

Л: ±3,525 °С

1

2

3

4

5

6

7

8

ИК температуры

от 0 до +900 °С

Л: ±7,64 °С

ПТ ТХА-0193 (НСХ К)

Л: ±2,5 °С (в диапазоне от -40 до +333 °С включ.);

Л: ±0,0075-|t| °С (в диапазоне св. +333 до +1200 °С включ.)

-

9481 I.S.1

Л: ±1,6 °С

от 0 до +100 °С

Л: ±0,53 °С

ТСП х193 (НСХ Pt 100)

Л: ±(0,15+0,002-|t|) °С

HiD2082

PAIH02

Л: ±0,325 °С

от 0 до +100 °С

Д: ±0,96 °С

-

9480 I.S.1

Л: ±0,79 °С

от 0 до +150 °С

Д: ±1,01 °С

от 0 до +300 °С

Л: ±1,2 °С

от 0 до +400 °С

Л: ±1,36 °С

от -50 до +200 °С

Л: ±0,93 °С

Л: ±(0,3+0,005-|t|) °С

HiD2082

PAIH02

Л: ±0,638 °С

от 0 до +100 °С

Л: ±0,53 °С

Л: ±0,325 °С

от 0 до +150 °С

Л: ±0,7 °С

Л: ±0,438 °С

от 0 до +100 °С

Л: ±0,96 °С

-

9480 I.S.1

Л: ±0,79 °С

от 0 до +250 °С

Л: ±1,13 °С

от 0 до +350 °С

Л: ±1,28 °С

от 0 до +900 °С

Л: ±8,38 °С

ТХАв 2088 (НСХ К)

Л: ±2,5 °С (в диапазоне от -40 до +333 °С включ.);

Л: ±0,0075-|t| °С (в диапазоне св. +333 до +1300 °С включ.)

HiD2082

PAIH02

Л: ±3,525 °С

от 0 до +600 °С

Л: ±5,26 °С

-

9481 I.S.1

Л: ±1,6 °С

1

2

3

4

5

6

7

8

ИК температуры

от 0 до +600 °С

Л: ±6,68 °С

ТХА 9312 (НСХ К)

Д: ±3,25 °С (в диапазоне от -40 до +333 °С включ.);

Л: ±0,00975-|t| °С (в диапазоне св. +333 до +900 °С включ.)

-

9481 I.S.1

Л: ±1,6 °С

от -50 до +50 °С

Л: ±3,78 °С

ТХК 9312 (НСХ L)

Л: ±3,25 °С (в диапазоне от -40 до +300 °С включ.);

Л: ±(0,91+0,0065-|t|) °С (в диапазоне св. +300 до +600 °С включ.)

-

9481 I.S.1

Л: ±1,1 °С

от -50 до +100 °С

от 0 до +150 °С

от 0 до +900 °С

Д: ±7,64 °С

ПТ ТХА 9312 (НСХ К)

Л: ±2,5 °С

(в диапазоне от -40 до +333 °С включ.);

Л: ±0,0075-|t| °С (в диапазоне св. +333 до +1300 °С включ.)

-

9481 I.S.1

Л: ±1,6 °С

ИК

уровня²⁾

от 0 до 1000 мм; от 0 до 2025 мм; от 0 до 2030 мм; от 0 до 2050 мм

у: ±0,32 %

244LD

(от 4 до 20 мА)

у: ±0,2 %

HiD2030

PAIH02

у: ±0,21 %

1

2

3

4

5

6

7

8

ИК

уровня²⁾

от 100 до 1493 мм

д

±6,38 мм

Уровнемер 3301 (от 4 до 20 мА)

д: ±5 мм

(от 100 до 5000 мм); 5=±0,1 % (от 5000 (включ.) до 23500 мм)

HiD2030

PAIH02

у: ±0,21 %

от 100 до 1600 мм

д

±6,51 мм

от 100 до 2400 мм

д

±7,65 мм

от 100 до 2460 мм

д

±7,75 мм

от 100 до 2795 мм

д

±8,31 мм

от 100 до 9600 мм

см. примечание 3

-

9461 I.S.1

у: ±0,16 %

от 100 до 1540 мм

д

±6,06 мм

от 100 до 1600 мм

д

±6,11 мм

от 100 до 2200 мм

д

±6,63 мм

от 100 до 2350 мм

д

±6,78 мм

от 100 до 3100 мм

д

±7,63 мм

от 0 до 775 мм

д

±3,76 мм

FMR 240 (от 4 до 20 мА)

д: ±3 мм

HiD2030

PAIH02

у: ±0,21 %

от 0 до 894 мм

А: ±3,9 мм

ИК

перепада давления

от 0 до 7,453 кПа; от 0 до 7,816 кПа; от 0 до 8,277 кПа; от 0 до 8,434 кПа; от 0 до 9,032 кПа; от 0 до 9,414 кПа; от 0 до 24,517 кПа; от 0 до 61,782 кПа; от 0 до 98,067 кПа;

от 0 до 617,819 кПа

у: ±0,24 % при соотношении ДИтах/ДИ менее чем 5:1;

у: ±0,25 % при соотношении ДИтах/ДИ более чем 10:1

ПДИ 3051 (от 4 до 20 мА)

у: ±0,04 % при соотношении ДИтах/ДИ менее чем 5:1;

у: ±0,065 % при соотношении ДИтах/ДИ более чем 10:1

HiD2030

PAIH02

у: ±0,21 %

от 0 до 39,22 кПа

у: ±0,19 %

-

9461 I.S.1

у: ±0,16 %

1

2

3

4

5

6

7

8

ИК перепада давления

от -200 до 200 Па

у: ±0,32 %

3051CD

(от 4 до 20 мА)

у: ±0,19 %

HiD2030

PAIH02

у: ±0,21 %

от 0 до 7,2 кПа

у: ±0,26 %

у: ±0,1 %

от 0 до 6,08 кПа; от 0 до 7,806 кПа; от 0 до 8,904 кПа;

от 0 до 9 кПа; от 0 до 49,033 кПа

у: ±0,24 %

ПДИ 3051C

(от 4 до 20 мА)

у: ±0,04 %

HiD2030

PAIH02

у: ±0,21 %

от 0 до 23,942 кПа; от 0 до 58,84 кПа; от 0 до 98,067 кПа;

от 0 до 156,906 кПа

у: ±0,33 %

EJA 110 (от 4 до 20 мА)

у: ±0,25 %

-

9461 I.S.1

у: ±0,16 %

от -200 до 200 Па

у: ±0,26 %

EJX 120

(от 4 до 20 мА)

у: ±0,09 %

HiD2030

PAIH02

у: ±0,21 %

от -200 до 200 Па

у: ±0,21 %

-

9461 I.S.1

у: ±0,16 %

от 0 до 25 кПа; от 0 до 100 кПа; от 0 до 160 кПа

у: ±0,25 %

ИП 3095 (от 4 до 20 мА)

у: ±0,075 %

HiD2030

PAIH02

у: ±0,21 %

от 0 до 25 кПа

у: ±0,26 %

3051SMV

(от 4 до 20 мА)

у: ±0,1 %

HiD2030

PAIH02

у: ±0,21 %

от 0 до 72,2 кПа

у: ±0,36 %

EJA 210

(от 4 до 20 мА)

у: ±0,25 %

HiD2030

PAIH02

у: ±0,21 %

от -196,1 до 196,1 Па;

от 0 до 58,4 Па;

от 0 до 588,4 Па

у: ±0,36 %

EJA 120

(от 4 до 20 мА)

у: ±0,25 %

HiD2030

PAIH02

у: ±0,21 %

от -392,3 до 392,3 Па;

от -196,1 до 196,1 Па

у: ±0,33 %

-

9461 I.S.1

у: ±0,16 %

1

2

3

4

5

6

7

8

ИК

перепада

давления

от 0 до 72,2 кПа

у: ±0,26 %

EJX210A

(от 4 до 20 мА)

у: ±0,095 %

HiD2030

PAIH02

у: ±0,21 %

ИК

давления

от 0 до 196,14 кПа; от 0 до 588,42 кПа; от 0 до 980,7 кПа; от 0 до 2,452 МПа; от 0 до 3,923 МПа; от 0 до 5,394 МПа

у: ±0,25 %

ПДИ 3051 (от 4 до 20 мА)

у: ±0,065 %

HiD2030

PAIH02

у: ±0,21 %

от 0 до 980,7 кПа; от 0 до 3,923 МПа

у: ±0,19 %

-

9461 I.S.1

у: ±0,16 %

от 0 до 98,07 кПа; от 0 до 1 МПа;

от 0 до 2,452 МПа

у: ±0,25 %

ПД 3051 (от 4 до 20 мА)

у: ±0,075 %

HiD2030

PAIH02

у: ±0,21 %

от 0 до 5,884 МПа

у: ±0,25 %

EJA 430

(от 4 до 20 мА)

у: ±0,075 %

HiD2030

PAIH02

у: ±0,21 %

от 0 до 0,059 МПа; от 0 до 0,157 МПа; от 0 до 0,588 МПа; от 0 до 1,569 МПа; от 0 до 3,923 МПа

у: ±0,32 %

EJA 530

(от 4 до 20 мА)

у: ±0,2 %

HiD2030

PAIH02

у: ±0,21 %

от 0 до 0,392 МПа; от 0 до 0,588 МПа; от 0 до 1,569 МПа; от 0 до 2,942 МПа; от 0 до 3,923 МПа; от 0 до 5,884 МПа

у: ±0,29 %

-

9461 I.S.1

у: ±0,16 %

ИК

давления

от 0 до 0,392 МПа; от 0 до 0,588 МПа; от 0 до 3,923 МПа

у: ±0,32 %

ПД EJA 530 (от 4 до 20 мА)

у: ±0,2 %

HiD2030

PAIH02

у: ±0,21 %

от 0 до 3,923 МПа

у: ±0,24 %

EJX 530A (от 4 до 20 мА)

у: ±0,04 %

HiD2030

PAIH02

у: ±0,21 %

1

2

3

4

5

6

7

8

ИК объемного расхода

от 0 до 100 м³/ч; от 0 до 1000 м³/ч

см. примечание 3

РСВ 8800 (от 4 до 20 мА)

Для жидкости 6: ±0,65 %; для газа 6: ±1,35 %

HiD2030

PAIH02

у: ±0,21 %

от 0 до 1250 м³/ч

-

9461 I.S.1

у: ±0,16 %

от 0 до 320 м³/ч; от 0 до 1000 м³/ч; от 0 до 1200 м³/ч

см. примечание 3

YEWFLO DY

(от 4 до 20 мА)

В зависимости от DN 5: жидкость:

• - от 40 до 100 мм ±1,0 % при 20000<Re<1000DN и ±0,75 % при 1000DN<Re;

• - от 150 до 400 мм: ±1,0 % при 40000<Re<1000DN и ±0,75 % при 1000DN<Re;

газ и пар: ±1,0 % для V<35 м/с и ±1,5 % для 35<V<80 м/с

-

9461 I.S.1

у: ±0,16 %

от 0 до 30 м³/ч

см. примечание 3

СРМ F/1700 (от 4 до 20 мА)

6: ±0,2 %

HiD2030

PAIH02

у: ±0,21 %

ИК

массового расхода

от 0 до 30 т/ч

см. примечание 3

РСВ 8800 (от 4 до 20 мА)

6: ±1,35 %

HiD2030

PAIH02

у: ±0,21 %

от 0 до 630 кг/ч; от 0 до 20 т/ч

см. примечание 3

-

9461 I.S.1

у: ±0,16 %

от 0 до 2,5 т/ч

см. примечание 3

РСВ 8800DF (от 4 до 20 мА)

6: ±1 %

HiD2030

PAIH02

у: ±0,21 %

ИК

ДКГГ

от 0

до 100 % НКПР

Д ±5,51 % НКПР

(в диапазоне от 0 до 50 % НКПР);

6: ±11,01 % (в диапазоне св. 50 до 100 % НКПР)

PIR 3000 (от 4 до 20 мА)

Д ±5 % НКПР

(в диапазоне от 0 до 50 % НКПР);

6: ±10 % (в диапазоне св. 50 до 100 % НКПР)

HiD2030

PAIH02

у: ±0,21 %

ИК силы

тока

от 4 до 20 мА

у: ±0,21 %

-

-

HiD2030

PAIH02

у: ±0,21 %

у: ±0,16 %

-

9461 I.S.1

у: ±0,16 %

у: ±0,075 %

-

PAIH02

у: ±0,075 %

1

2

3

4

5

6

7

8

ИК электрического

сопротивления (температуры)

НСХ Pt 100 (а=0,00385 °C^-1) (шкала от -200 до +850 °С²⁾);

НСХ 100П (а=0,00391 °C^-1) (шкала от -200 до +850 °С²⁾)

Д: ±0,79 °С

-

-

-

9480 I.S.1

Д: ±0,79 °С

НСХ Pt 100 (а=0,00385 °C^-1) (шкала от -200 до +850 °С²⁾);

НСХ 100П (а=0,00391 °C^-1) (шкала от -200 до +775 °С²⁾)

см. примечание 4

-

-

HiD2082

PAIH02

см. примечание 4

1

2

3

4

5

6

7

8

ИК напряже -ния (температуры)

НСХ К (шкала от -200 до +1370 °С²⁾)

см. примечание 4

-

-

HiD2082

PAIH02

см.

примечание 4

Д: ±1,6 °С

-

9481 I.S.1

Д: ±1,6 °С

НСХ L (шкала от -50 до

+800 °С²⁾)

см. примечание 4

-

-

HiD2082

PAIH02

см.

примечание 4

Д: ±1,1 °С

-

9481 I.S.1

Д: ±1,1 °С

• ¹⁾ Шкала ИК установлена в ИС в процентах (от 0 до 100 %).

• ²⁾ Указан максимальный диапазон измерений (диапазон измерений может быть настроен на меньший диапазон в соответствии с эксплуатационной документацией на первичный ИП ИК).

Примечания:

• 1 Приняты следующие обозначения и сокращения:

Д - абсолютная погрешность, в единицах измерений измеряемой величины;

t - измеренная температура, °С;

у - приведенная к диапазону измерений погрешность, %;

5 - относительная погрешность, %;

DN - диаметр условного прохода;

Re - число Рейнольдса;

V - скорость среды, м/с;

а - температурный коэффициент термопреобразователя сопротивления, °С^-1;

НСХ - номинальная статическая характеристика;

ДИтах - максимальный диапазон измерений преобразователя давления;

ДИ - настроенный диапазон измерений преобразователя давления;

НКПР - нижний концентрационный предел распространения пламени.

• 2 Шкала ИК давления и перепада давления, применяемых для измерения перепада давления на сужающем устройстве и уровня, установлена в ИС в единицах измерения расхода и в процентах соответственно. Пределы допускаемой основной погрешности данных ИК нормированы по диапазону измерений давления (перепада давления).

1

2

3

4

5

6

7

8

3 Пределы допускаемой основной погрешности ИК рассчитывают по формулам:

• - абсолютная Дик, в единицах измеряемой величины

л       ,-1-1    1 л 2 , (     ^Xmax ^{- X}min\

^Дик = ±1,1 • _^{д + (}w    100   ⁾ ,

^Дик = ±^1,1 • ^^ДПп ^{+ Д}вп

Дпп - пределы допускаемой основной абсолютной погрешности первичного ИП ИК, в единицах измерений измеряемой ^где           величины;

у_Вп - пределы допускаемой основной приведенной погрешности вторичной части ИК, %;

X_max - значение измеряемого параметра, соответствующее максимальному значению диапазона аналогового сигнала, в единицах измерений измеряемой величины;

X_min - значение измеряемого параметра, соответствующее минимальному значению границы диапазона аналогового сигнала, в единицах измерений измеряемой величины;

Д_ВП - пределы допускаемой основной абсолютной погрешности вторичного ИП ИК, в единицах измерений измеряемой величины;

• - приведенная у_ИК, %

Тик ⁼±¹,¹л/упп +Увп ,

где Упп - пределы допускаемой основной приведенной погрешности первичного ИП ИК, %;

• - относительная З_ик, %

₂          ^Xmax ^{- X}min

^Зик = ±М • |3пп ⁺ Пвп •    _X     ) ^,

изм

где З_пп - пределы допускаемой основной относительной погрешности первичного Ип ИК, %;

Х_изм - измеренное значение, в единицах измерений измеряемой величины.

2

3

4

5

6

7

Наименование характеристики

Значение

Количество ИК (включая резервные), не более

408

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

380-56; 220:23

50±1

Условия эксплуатации:

а) температура окружающей среды, °С:

• - в месте установки вторичной части ИК

• - в местах установки первичных ИП ИК

б) относительная влажность (без конденсации влаги), %:

• - в месте установки вторичной части ИК

• - в местах установки первичных ИП ИК

в) атмосферное давление, кПа

от +15 до +25

от -40 до +50

от 30 до 80

не более 95 от 84 до 106 кПа

Примечание - ИП, эксплуатация которых в указанных диапазонах температуры окружающей среды и относительной влажности не допускается, эксплуатируются при температуре окружающей среды и относительной влажности, указанных в технической документации на данные ИП.

Наименование

Обозначение

Количество, шт./экз.

Система измерительная установки 36-30 ООО «ЛУКОЙЛ-Пермнефтеоргсинтез»

-

1

Руководство по эксплуатации

-

1

Паспорт

-

1

SSG6080AV-B1000

Опция увеличения полосы частот IQ модуляции до 1000 МГц.

SSG6080AV-PU

Опция импульсной модуляции и генератора импульсов.

SSG6080AV -PT

Опция генератора последовательности импульсов.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО)

не ниже V1.0.0.0.1¹⁾

Примечание:

¹⁾ - номер версии определяется значениями полей «Версия Uboot-OS» и «Версия ПО».

Наименование характеристики

Значение

Частотные параметры

Диапазон частот

от 9 кГц до 8 ГГц

Дискретность установки частоты, Гц

0,001

Пределы допускаемой относительной погрешности установки частоты

±1М0^-7

Параметры уровня выходного сигнала

Диапазон установки уровня выходного сигнала на нагрузке 50 Ом, дБм (в скобках указано нормируемое значение)

• - в диапазоне частот от 9 до 300 кГц включ.

• - в диапазоне частот св. 300 кГц до 1 МГц включ.

• - в диапазоне частот св. 1 МГц до 4 ГГц включ.

• - в диапазоне частот св. 4 до 8 ГГц включ.

от -140 до +9 (от -110 до +8) от -140 до +25 (от -110 до +20) от -140 до +25 (от -130 до +24) от -140 до +30 (от -130 до +20)

Дискретность установки уровня выходного сигнала, дБ

0,01

Пределы основной допускаемой абсолютной погрешности установки уровня выходного сигнала в режиме АРУ

(ALC), дБ

- в диапазоне частот от 9 до 300 кГц включ.

- в диапазоне уровней выходного сигнала: св. -130 до -110 дБм включ. св. -100 до -90 дБм включ. св. -90 до -40 дБм включ. св. -40 до +24 дБм включ.

±1,1

±0,7

±0,7

- в диапазоне частот св. 300 кГц до 1 МГц включ.

- в диапазоне уровней выходного сигнала: св. -130 до -110 дБм включ. св. -100 до -90 дБм включ. св. -90 до -40 дБм включ. св. -40 до +24 дБм включ.

±1,6

±1,1

±0,7

±0,7

- в диапазоне частот св. 1 МГц до 8 ГГц включ.

- в диапазоне уровней выходного сигнала: св. -130 до -110 дБм включ. св. -100 до -90 дБм включ. св. -90 до -40 дБм включ. св. -40 до +24 дБм включ.

±2,0

±1,1

±0,7

±0,7

Пределы дополнительной погрешности допускаемой абсолютной погрешности установки уровня выходного сигнала при выключенном режиме АРУ (ALC), дБ

±0,3

Параметры спектра выходного сигнала^

Уровень гармонических искажений при Рвых менее +13 дБм, в диапазоне частот от 1 МГц до 8 ГГц, дБн, не более

-30

Уровень субгармонических искажений при Рвых менее +13 дБм, в диапазоне частот от 1 МГц до 8 ГГц, дБн, не более

-80

Уровень негармонических искажений при Рвых менее +13 дБм, в диапазоне частот от 1 МГц до 8 ГГц включ., дБн, не более

-65

Наименование характеристики

Значение

Спектральная плотность мощности фазовых шумов при отстройке от несущей 10 кГц в зависимости от частоты несущей, приведенная к полосе 1 Гц, дБн/Гц, не более

• - частота несущей 100 МГц

• - частота несущей 1 ГГц

• - частота несущей 2 ГГц

• - частота несущей 3 ГГц

• - частота несущей 4 ГГц

• - частота несущей 5 ГГц

• - частота несущей 6 ГГц

• - частота несущей 7 ГГц

• - частота несущей 8 ГГц

-132

-132

-128

-125

-123

-120

-119

-118

-117

Параметры внутреннего модулирующего генератора

Формы выходного сигнала

синусоидальная, прямоугольная, пилообразная, треугольная, постоянный уровень

Диапазон частот сигнала

• - синусоидального

• - прямоугольного, треугольного, пилообразного

от 0,1 Гц до 1 МГц от 0,1 Гц до 20 кГц

Дискретность установки частоты, Гц

0,01

Пределы допускаемой относительной погрешности установки частоты

±1М0^-7

Диапазон установки уровня сигнала (размах) на нагрузке 50 Ом ивых, Вп-п

от 1М0^-3 до 3

Дискретность установки уровня сигнала, мВ

1

Верхний предел установки постоянного смещения, В (наименьшее из приведенных значений)

±(2,5-[0,5-ивых]; 2)

Дискретность установки постоянного смещения, мВ

10

Допускаемая абсолютная погрешность установки постоянного смещения, мВ

±(0,01-ис_М+3)

Неравномерность АЧХ встроенного генератора, дБ

±0,3

Параметры амплитудной модуляции (АМ)

Режимы модуляции

внутренняя, внешняя, внутренняя+внешняя

Диапазон установки коэффициента АМ (Кам), %

от 0 до 100

Дискретность установки коэффициента АМ, %

0,1

Диапазон модулирующих частот, кГц

от 0,01 до 100

Пределы допускаемой абсолютной погрешности установки коэффициента АМ (Кам) в режиме внутренней АМ, при Кам не более 80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц, %

±(0,04-Кам+1)

Коэффициент гармоник огибающей АМ в режиме внутренней АМ, при модулирующей частоте 1 кГц, Кам < 80 %, и уровне выходного сигнала не более 0 дБм, %, не более

3

Наименование характеристики

Значение

Параметры частотной модуляции (ЧМ)

Режимы модуляции

внутренняя, внешняя, внутренняя+внешняя

Масштабный коэффициент N

- в диапазоне частот от 9 кГц до 1 МГц включ.

1

- в диапазоне частот св. 1 до 250 МГц включ.

0,125

- в диапазоне частот св. 250 до 400 МГц включ.

0,03125

- в диапазоне частот св. 400 до 800 МГц включ.

0,125

- в диапазоне частот св. 800 МГц до 1,6 ГГц включ.

0,25

- в диапазоне частот св. 1,6 до 3,2 ГГц включ.

0,5

- в диапазоне частот св. 3,2 до 6,4 ГГц включ.

1

- в диапазоне частот св. 6,4 до 8,0 ГГц включ.

1

Максимальное значение девиации частоты (Af), МГц

4-N

Дискретность установки девиации частоты, Гц (наибольшее из приведенных значений)

0,00TAf или 1 Гц

Диапазон модулирующих частот, кГц

от 0,01 до 100

Пределы допускаемой абсолютной погрешности установки девиации частоты Af в режиме внутренней ЧМ, при Af не более 50 кГц, при модулирующей частоте 1 кГц, Гц

±(0,02^Af+20)

Коэффициент гармоник ЧМ, при модулирующей частоте 1 кГц, Кам не более 30 % и уровне не более 0 дБм, %, не более

3

Параметры фазовой модуляции (ФМ)

Режимы модуляции

внутренняя, внешняя, внутренняя+внешняя

Максимальное значение девиации фазы (Аф), рад

5-N

Дискретность установки девиации фазы, рад (наибольшее из приведенных значений)

0,00ГАф или 0,01

Диапазон модулирующих частот, кГц

от 0,01 до 100

Пределы допускаемой абсолютной погрешности установки девиации фазы Аф в режиме внутренней ФМ, при Аф не более 5-N, при модулирующей частоте 1 кГц, рад

±(0,02-Аф+0,05)

Параметры IQ модуляции

Полоса пропускания

- внешний источник

от 10 МГц до 2 ГГц включ.

±25 % от несущей частоты

св. 2 до 7,5 ГГц включ.

1000 МГц

- внутренний источник от 10 МГц до 2 ГГц включ.

±25 % от несущей частоты

св. 2 до 7,5 ГГц включ.

1000 МГц

Допускаемое значение ошибки I/Q модуляции, %, не более

1

Неравномерность АЧХ при включенной внутренней коррекцией канала, дБ, не более

1,5

Импеданс IQ выходов, Ом

- IQ выходы

50

- дифференциальный выход

100

Максимальное напряжение на IQ выходах (синусоидальная форма сигнала), Вп-п

0,5

Наименование характеристики

Значение

Режим модуляции произвольной формы

Форматы модуляции

ФМн (PSK): BPSK, QPSK, 8PSK, DBPSK, DQPSK, 8PSK, OQPSK, PI/4-DQPSK, PI/8-D8PSK

QAM: 16QAM, 32QAM, 64QAM, 128QAM, 256QAM,512QAM

MFSK: 2FSK ,4FSK ,8FSK ,16FSK, MSK АМн (ASK): 2ASK,4ASK,8ASK,16ASK

Параметры импульсной модуляции (ИМ) (опция)

Режимы модуляции

внутренняя, внешняя, внутренняя+внешняя

Диапазон установки периода следования импульсов

от 40 нс до 300 с

Время нарастания/спада радиоимпульса, нс, не более

15

Коэффициент подавления сигнала несущей в паузе между радиоимпульсами в диапазоне частот от 1 МГц до 8 ГГц, дБн, не менее

80

Генератор импульсов (опция)

Виды импульсов

одинарный, парный

Полярность импульсов

нормальная, инвертированная

Диапазон установки периода импульсов

от 40 нс до 300 с

Диапазон установки длительности импульсов

от 40 нс до 300 с

Диапазон установки задержки парных импульсов

от 40 нс до 300 с

Дискретность установки периода, длительности и задержки импульсов, нс

10

Г енератор последовательности импульсов (опция)

Число импульсов

от 1 до 2047

Число повторений в последовательности

от 1 до 65535

Диапазон установки длительности импульса, с

от 2040^-9 до 300

Характеристики выходного тракта

Номинальное значение выходного сопротивления ВЧ выхода, Ом

50

Предел допускаемого значения КСВН ВЧ выхода В диапазоне частот от 10 МГц до 6 ГГц, при уровне выходного сигнала не более 0 дБм, режим АРУ включен

2,0

Типы разъемов выхода генератора:

ВЧ выход

НЧ выход

N - тип (50 Ом) BNC - тип (50 Ом)

Примечания:

АРУ (ALC) - режим автоматической регулировки усиления;

¹⁾ в диапазоне частот от 9 кГц до 1 МГц параметры спектра (искажения) выходного сигнала не нормируются;

ивых - установленное значение напряжения на выходе, В;

исм - установленное значение постоянного смещения, В;

Кам - коэффициент амплитудной модуляции, %.

Наименование характеристики

Значение

Нормальные условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

• - атмосферное давление, кПа

от +20 до +30

80

от 84,0 до 106,7

Рабочие условия применения:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

• - атмосферное давление, кПа

от 0 до +50

90

от 84,0 до 106,7

Напряжение питающей сети для номинального значения частоты сети 50 или 60 Гц, В

от 100 до 240

Потребляемая мощность, Вт, не более

135

Масса, кг, не более

10,66

Габаритные размеры (ширинахвысотахглубина), мм

482x104x540

Наименование характеристики

Значение

Средний срок службы, лет, не более

5

Средняя наработка на отказ, ч, не более

10000

Наименование

Обозначение

Количество, шт.

Генератор сигналов векторный

АКИП-3216/1

1

Сетевой кабель

-

1

Руководство по эксплуатации

-

1

Наименование характеристики

Значение

Номинальное напряжение, кВ

110

Номинальная сила первичного тока, А

2000

Номинальная сила вторичного тока, А

5

Класс точности вторичной обмотки (измерение) по ГОСТ 7746-2015

0,5

Класс точности вторичных обмоток (защита) по ГОСТ 7746-2015

10Р

Номинальная вторичная нагрузка вторичной обмотки (измерение), В • А

20

Номинальная вторичная нагрузка вторичных обмоток (защита), В^А

20

Номинальная частота, Гц

50

Наименование характеристики

Значение

Условия эксплуатации по ГОСТ 15150-69:

- температура окружающего воздуха, °С

У1

от -45 до +40

Наименование

Обозначение

Количество

Трансформатор тока

ТФЗМ 110Б-ШУ1

1 шт.

Паспорт

-

1 экз.

Наименование характеристики

Значение

Диапазон измерений температуры, °C

от -65 до +300

Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009

100П

Температурный коэффициент а, °С^-1

0,00391

Класс допуска по ГОСТ 6651-2009

B

Пределы допускаемого отклонения сопротивления от НСХ в температурном эквиваленте, °С

± (0,3 + 0,005jt|)¹⁾

Номинальное значение сопротивления при температуре 0 °С (R0), Ом

100

Примечание - ¹⁾ - t - значение измеряемой температуры, °С

Наименование характеристики

Значение

Электрическое сопротивление изоляции преобразователя, МОм, не менее: - при температуре от +15 °С до +35 °С и относительной влажности от 45 % до 80 %

20

- после воздействия повышенной температуры

5

- после воздействия повышенной влажности

1

Испытательное напряжение при проверке электрической прочности изоляции преобразователя без пробоя и перекрытия в течение 1 мин, В

100

Условия эксплуатации:

- температура окружающей среды, °С

- в зоне электрического соединителя

от -65 до +200

- в зоне чувствительного элемента

от -65 до +300

- относительная влажность воздуха при температуре +35 °С, %, не более

100

Длина монтажной части, мм, не более

87

Диаметр погружаемой части, мм, не более

12

Длина наружной части, мм, не более

49

Масса, кг, не более

0,14

Наименование характеристики

Значение

Средний срок службы, лет

25

Средняя наработка до отказа, ч

100000

Наименование

Обозначение

Количество

Преобразователь температуры резистивный

ПТР-109М4

1 шт.

Этикетка

ТСВУ.405211.001ЭТ

1 экз.

Руководство по технической эксплуатации

ТСВУ.405211.001РЭ

1 экз.

Верхний предел диапазона измерений, В

Значение единицы младшего разряда k, В

Пределы допускаемой основной абсолютной погрешности в диапазоне частот от 45 до 400 Гц (синусоидальный сигнал), В

6,000

0,001

±(0,01-иизм¹⁾ + 2- k)

60,00

0,01

600,0

0,1

1000

1

Примечания:

¹⁾ иизм - среднее квадратичное значение измеренного напряжения переменного тока, В;

Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений, В

Значение единицы младшего разряда k, В

Пределы допускаемой основной абсолютной погрешности, В

0,600

0,0001

±(0,007-иизм|^п + 3-k)

6,000

0,001

±(0,008-|иизм| + 2-k)

60,00

0,01

600,0

0,1

1000

1

Примечания:

¹⁾ иизм - значение измеренного постоянного напряжения, В;

Погрешность нормируется в диапазоне измеряемых значений от 1 % до 100 %.

Верхний предел диапазона измерений, А

Значение единицы младшего разряда k, А

Пределы допускаемой основной абсолютной погрешности, А

В диапазоне частот от 45 до 65 Гц включ.

В диапазоне частот св. 65 Гц до 1 кГц.

60,00

0,01

±(0,015-1изм¹⁾ + 4-k)

±(0,02-1изм + 5-k)

600,0

0,1

1000

1

Примечания:

¹⁾ 1изм - среднее квадратичное значение измеренной силы переменного тока, А; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений

Значение единицы младшего разряда k

Пределы допускаемой основной абсолютной погрешности, Ом/кОм/МОм

600,0 Ом

0,1 Ом

±(0,01-Иизм¹⁾+ 5-k)

6,000 кОм

0,001 кОм

±(0,008^изм + 2-k)

60,00 кОм

0,01 кОм

600,0 кОм

0,1 кОм

6,000 МОм

0,001 МОм

±(0,025-Иизм + 5-k)

60,00 МОм

0,01 МОм

Примечание:

¹⁾ R-изм - значение измеренного сопротивления, Ом/кОм/МОм.

Верхний предел диапазона измерений

Значение единицы младшего разряда k

Пределы допускаемой основной абсолютной погрешности, нФ/мкФ

60,00 нФ

0,01 нФ

±(0,04-Сизм¹⁾ + 10-k)

600,0 нФ

0,1 нФ

±(0,04-Сизм + 5-k)

6,000 мкФ

0,001 мкФ

60,00 мкФ

0,01 мкФ

100,0 мкФ

0,1 мкФ

Примечания:

¹⁾ Сизм - значение измеренной ёмкости, нФ/мкФ;

Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений, А

Значение единицы младшего разряда k, А

Пределы допускаемой основной абсолютной погрешности в диапазоне частот от от 45 Гц до 1 кГц, А

от 45 до 65 Гц включ.

св. 65 Гц до 1 кГц

999,0

0,1

±(0,015-1изм¹⁾ + 5-k)

±(0,025-1изм + 5-k)

1000

1,0

Примечания:

¹⁾ 1изм - среднее квадратичное значение измеренной силы переменного тока, А; Погрешность нормируется в диапазоне измеряемых значений от 1 % до 100 %.

Верхний предел диапазона измерений, В

Значение единицы младшего разряда k, В

Пределы допускаемой основной абсолютной погрешности в диапазоне частот от от 45 до 400 Гц, В

4,000

0,001

±(0,01-иизм¹⁾ + 2-k)

40,00

0,01

400,0

0,1

1000

1

Примечания:

¹⁾ иизм - среднее квадратичное значение измеренного напряжения переменного тока, В; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений, В

Значение единицы младшего разряда k, В

Пределы допускаемой основной абсолютной погрешности, В

0,400

0,0001

±(0,007-|иизм|¹⁾ + 3-k)

4,000

0,001

±(0,008-|иизм|+ 2-k)

40,00

0,01

400,0

0,1

1000,0

1

Примечание:

¹⁾ иизм - значение измеренного напряжения постоянного тока, В

Погрешность нормируется в диапазоне измеряемых значений от 1 % до 100 %.

Верхний предел диапазона измерений

Значение единицы младшего разряда k

Пределы допускаемой основной абсолютной погрешности, Ом/кОм/МОм

400,0 Ом

0,1 Ом

±(0,01-Иизм¹⁾ + 5-k)

4,000 кОм

0,001 кОм

±(0,008-Иизм + 2-k)

40,00 кОм

0,01 кОм

400,0 кОм

0,1 кОм

4,000 МОм

0,001 МОм

±(0,025-Иизм + 5-k)

40,00 МОм

0,01 МОм

Примечание:

¹⁾ Иизм - значение измеренного сопротивления, Ом/кОм/Мом.

Верхний предел диапазона измерений

Значение единицы младшего разряда k

Пределы допускаемой основной абсолютной погрешности, нФ/мкФ

40,00 нФ

0,01 нФ

±(0,04-Сизм¹⁾ + 10-k)

400,0 нФ

0,1 нФ

4,000 мкФ

0,001 мкФ

±(0,04-Сизм + 5-k)

40,00 мкФ

0,01 мкФ

100,0 мкФ

0,1 мкФ

Примечания:

¹¹ Сизм - значение измеренной ёмкости, нФ/мкФ;

Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений

Значение единицы младшего разряда k

Пределы допускаемой основной абсолютной погрешности, Гц/кГц/МГц

10,00 Гц

0,01 Гц

999,9 Гц

0,1 Гц

1,000 кГц

1,0 Гц

99,99 кГц

0,01 кГц

±(0,001Тизм¹⁾ + 4-k)

999,9 кГц

0,1 кГц

9,999 МГц

1,0 кГц

10,00 МГц

0,01 МГц

Примечания:

¹⁾ К™ - значение измеренной частоты, Гц/кГц/МГц;

Погрешность нормируется для средних

квадратичных значений напряжения

переменного тока на входе в диапазонах частот:

от 10 Гц до 100 кГц включ.

от 200 мВ до 20 В включ.

св. 100 кГц до 1 МГц включ.

от 600 мВ до 20 В включ.

св. 1 МГц до 10 МГц включ.

от 1,8 до 20 В включ.

Верхний предел диапазона измерений, А

Значение единицы младшего разряда k, А

Пределы допускаемой основной абсолютной погрешности в диапазоне частот от 40 до 400 Гц, А

60,00

0,01

±(0,02- 1изм^п + 9-k)

600,0

0,1

±(0,02-1изм + 5-k)

1000

1,0

Примечания:

¹⁾¹ 1изм - среднее квадратичное значение измеренной силы переменного тока, А; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений, А

Значение единицы младшего разряда k, А

Пределы допускаемой основной абсолютной погрешности, А

60,00

0,01

±(0,02- |1изм|^п + 5-k)

600,0

0,1

1000

1,0

Примечания:

¹⁾ 1изм - значение измеренной силы постоянного тока, А;

Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений, В

Значение единицы младшего разряда k, В

Пределы допускаемой основной абсолютной погрешности в диапазоне частот от 40 до 400 Гц, В

6,000

0,001

±(0,012-иизм¹⁾ + 3-k)

60,00

0,01

600,0

0,1

±(0,01-0™ + 8-k)

1000

1

Примечания:

¹⁾ иизм - среднее квадратичное значение измеренного напряжения переменного тока, В;

Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений, В

Значение единицы младшего разряда k, В

Пределы допускаемой основной абсолютной погрешности, В

0,600

0,0001

±(0,008-|иизм|¹⁾ + 3-k)

6,000

0,001

±(0,005 -|Озм|+ 5-k)

60,00

0,01

600,0

0,1

1000,0

1

Примечания:

¹⁾ иизм - значение измеренного напряжения постоянного тока, В;

Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений

Значение единицы младшего разряда k

Пределы допускаемой основной абсолютной погрешности, Ом/кОм/МОм

600,0 Ом

0,1 Ом

±(0,01-Иизм¹⁾ + 3-k)

6,000 кОм

0,001 кОм

±(0,01-Иизм + 2-k)

60,00 кОм

0,01 кОм

600,0 кОм

0,1 кОм

6,000 МОм

0,001 МОм

±(0,02-Иизм + 8-k)

60,00 МОм

0,01 МОм

Примечания:

¹⁾ Иизм - значение измеренного сопротивления, Ом/кОм/Мом;

Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений

Значение единицы младшего разряда k

Пределы допускаемой основной абсолютной погрешности, нФ/мкФ

60,00 нФ

0,01 нФ

±(0,04-Сизм¹⁾ + 25-k)

600,0 нФ

0,1 нФ

±(0,04-Сизм + 5-k)

6,000 мкФ

0,001 мкФ

60,00 мкФ

0,01 мкФ

100,0 мкФ

0,1 мкФ

Примечания:

¹⁾ Сизм - значение измеренной ёмкости, нФ/мкФ;

Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений, Гц

Значение единицы младшего разряда k, Гц

Пределы допускаемой основной абсолютной погрешности, Гц

10,00 Гц

0,01

±(0,001Тизм¹⁾ + 3-k)

999,9 Гц

0,1 Гц

1,000 кГц

1,0 Гц

99,99 кГц

0,01 кГц

999,9 кГц

0,1 кГц

1,000 МГц

1,0 кГц

Примечания:

¹⁾ К™ - значение измеренной частоты, Гц/кГц/МГц;

Погрешность нормируется для средних квадратичных значений напряжения переменного тока на входе в диапазонах частот:

от 10 Гц до 100 кГц включ.

от 250 мВ до 20 В включ.

св. 100 кГц до 1 МГц включ.

от 600 мВ до 20 В включ.

Верхний предел диапазона измерений, А

Значение единицы младшего разряда k, А

Пределы допускаемой основной абсолютной погрешности в диапазоне частот от 40 до 400 Гц, А

от 40 до 100 Гц включ.

св. 100 до 400 Гц

60,00

0,01

±(0,018- 1изм¹⁾ + 6-k)

±(0,035- 1изм + 6-k)

600,0

0,1

Примечания:

¹¹ 1изм - среднее квадратичное значение измеренного переменного тока, А; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений, А

Значение единицы младшего разряда k, А

Пределы допускаемой основной абсолютной погрешности, А

60,00

0,01

±(0,018- |1изм|^п + 6-k)

600,0

0,1

Примечания:

¹⁾ 1изм - значение измеренного постоянного тока, А;

Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений, В

Значение единицы младшего разряда k, В

Пределы допускаемой основной абсолютной погрешности в диапазоне частот от 40 Гц до 1 кГц, В

6,000

0,001

±(0,01-иизм¹⁾ + 6-k)

60,00

0,01

600,0

0,1

1000

1,0

Примечания:

¹¹ иизм - среднее квадратичное значение измеренного напряжения переменного тока, В; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений, В

Значение единицы младшего разряда k, В

Пределы допускаемой основной абсолютной погрешности, В

6,000

0,001

±(0,006-|иизм|¹⁾ + 3-k)

60,00

0,01

±(0,009-|иизм| + 6-k)

600,0

0,1

1000,0

1,0

Примечания:

¹¹ иизм - значение измеренного напряжения постоянного тока, В

Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений, Ом

Значение единицы младшего разряда k, Ом

Пределы допускаемой основной абсолютной погрешности, Ом/кОм/МОм

600,0 Ом

0,1 Ом

±(0,013-Кизм¹⁾ + 3-k)

6,000 кОм

0,001 кОм

±(0,01-Яизм + 3-k)

60,00 кОм

0,01 кОм

600,0 кОм

0,1 кОм

6,000 МОм

0,001 МОм

±(0,016-Кизм + 4-k)

60,00 МОм

0,01 МОм

±(0,026-Кизм + 7-k)

Примечание:

¹⁾ Иизм - значение измеренного сопротивления, Ом/кОм/МОм

Верхний предел диапазона измерений

Значение единицы младшего разряда k

Пределы допускаемой основной абсолютной погрешности, нФ/мкФ

60,00 нФ

0,01 нФ

±(0,04-Сизм¹⁾ + 7-k)

600,0 нФ

0,1 нФ

6,000 мкФ

0,001 мкФ

60,00 мкФ

0,01 мкФ

100,0 мкФ

0,1 мкФ

Примечание:

¹⁾ Сизм - значение измеренной ёмкости, нФ/мкФ.

Верхний предел диапазона измерений

Значение единицы младшего разряда k

Пределы допускаемой основной абсолютной погрешности, Гц/кГц/МГц

60,00 Гц

0,01 Гц

±(0,001ПизМ¹⁾ + 6-k)

999,9 Гц

0,1 Гц

1,000 кГц

0,001 кГц

99,99 кГц

0,01 кГц

999,9 кГц

0,1 кГц

1,000 МГц

0,001 МГц

40,00 МГц

0,01 МГц

Примечания:

¹⁾ К™ - значение измеренной частоты, Гц/кГц/МГц.

Погрешность нормируется для средних квадратичных значений напряжения переменного тока на входе в диапазонах частот:

до 100 кГц включ.

От 200 мВ до 30 В включ.

Св. 100 кГц до 1 МГц включ.

От 600 мВ до 30 В включ.

Св. 1 МГц до 10 МГц включ.

От 1,0 до 30 В включ.

Св. 10 МГц до 40 МГц включ.

От 1,8 до 30 В включ.

Наименование характеристики

Значение

Пределы допускаемой дополнительной абсолютной погрешности в диапазоне температур от 0 °С до +18 °С и св. +28 °С до +50 °С включ.

±(0,1-(нормируемая погрешность)/°С

Наименование характеристики

Значение

Средний срок службы, лет

5

Средняя наработка на отказ, ч

10 000

Наименование характеристики

Значение

Питание

APPA 40, APPA 41

Элементы AAA (1,5 В), 2 шт.

APPA 42, APPA 42F, APPA 43

Элементы AAA (1,5 В), 3 шт.

Раскрытие захвата клещей, мм, не менее

APPA 40

33,0

APPA 41

56,0

APPA 42, APPA 42F

42,0

APPA 43

33,0

Габаритные размеры: длина^хширина^хвысота, мм, не более

APPA 40

204 ^х 63 ^х 38

APPA 41

242 х 76,5 х 52

APPA 42, APPA 42F

272 х 81 х 43,5

APPA 43

235,2 х 82 х 47

Масса, кг, не более

APPA 40

0,210

APPA 41

0,235

APPA 42, APPA 42F

0,447

APPA 43

0,310

Нормальные условия эксплуатации:

- температура окружающего воздуха, °С

от +18 до +28

- относительная влажность воздуха, %, не более

75

- атмосферное давление, кПа

от 84,0 до 106,7

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от 0 до +50

от 0 °C до +30 °C включ.

80

св. +30 °C до +40 °C включ.

75

св. +40 °C до +50 °C включ.

45

- атмосферное давление, кПа

от 84,0 до 106,7

Наименование

Обозначение

Количество

Клещи электроизмерительные

APPA 4Х ¹⁾

1 шт.

Защитный чехол

1 шт.

Комплект измерительных проводов

1 комплект

Батарея питания

(2 или 3)¹⁾ *1,5В ААА

Руководство по эксплуатации

1 экз.

Упаковочная коробка

1 шт.

Примечание:

¹⁾ В зависимости от модификации

Идентификационные данные

Значение

Идентификационное наименование ПО

XperTrace

Номер версии (идентификационный номер ПО), не ниже

1.2.Х.Х

Цифровой идентификатор ПО

-

Примечание:

Номер версии встроенного ПО состоит из двух частей:

• - номер версии метрологически значимой части ПО (1.2);

• - номер версии метрологически незначимой части ПО (X.X), где «X» может принимать целые значения в диапазоне от 0 до 9.

Наименование характеристики

Значение

Диапазон воспроизведений напряжения постоянного тока, В

от 25 до 1500

Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока, %

±3

Диапазон воспроизведений напряжения переменного тока частотой 50/60 Гц, В

от 50 до 1000

Пределы допускаемой относительной погрешности воспроизведений напряжения переменного тока частотой 50/60 Гц, %

±3

Диапазон измерений электрического сопротивления постоянному току

от 1 Ом до 1 ГОм

Пределы допускаемой относительной погрешности измерений электрического сопротивления постоянному току, %:

• - в диапазоне от 1 Ом до 10 МОм включ.

• - в диапазоне св. 10 МОм до 50 МОм включ.

• - в диапазоне св. 50 МОм до 1 ГОм включ.

±(5 + 50)

±5

±10

Диапазон измерений электрической ёмкости, мкФ

от 1 до 100

Пределы допускаемой относительной погрешности измерений электрической ёмкости, %

±(¹⁰ + ¹)

Примечания:

R - измеряемое значение электрического сопротивления постоянному току, Ом; С - измеряемое значение электрического сопротивления постоянному току, мкФ.

Наименование характеристики

Значение

Количество тестовых карт в ведущем модуле:

- для установок STC-1500 исполнения 1

до 4

- для установок STC-1500 исполнения 2

до 8

Параметры электрического питания:

- номинальное напряжение переменного тока, В

220,0

- номинальная частота переменного тока, Гц

50,0

Потребляемая мощность, В^А, не более

500,0

Габаритные размеры (длина^хширина^хвысота) установок STC-1500 без дополнительных ведомых модулей, мм, не более:

- для установок STC-1500 исполнения 1

515,7^Х487,6^Х187,6

- для установок STC-1500 исполнения 2

515,7x487,6x270,0

Наименование характеристики

Значение

Масса установок STC-1500 без дополнительных ведомых модулей, кг, не более:

- для установок STC-1500 исполнения 1

15,0

- для установок STC-1500 исполнения 2

25,0

Условия эксплуатации:

- температура окружающей среды, °С

от +15,0 до +25,0

- относительная влажность, %, не более

80,0

- атмосферное давление, кПа

от 84,0 до 106,0

Наименование характеристики

Значение

Средний срок службы, лет

10

Средняя наработка на отказ, ч

20000

Наименование

Обозначение

Количество

Установка для проверки проводного монтажа

STC-1500

1 шт.

Паспорт

РБФТ.411728.001-ХХ ПС*

1 экз.

Руководство по эксплуатации

РБФТ.411728.001-ХХ РЭ*

1 экз.

Кабель питания

-

1 шт.

Щупы Кельвина

-

1 шт.

Тестовый пробник

-

1 шт.

Коммутационный кабель RJ-45

-

1 шт.

Блок поверки**

-

1 шт.

* ХХ - в зависимости от обозначения установки STC-1500. ** - поставляется по заказу.

TOPAZ DRP-220

-

A

-

B

-

C

-

D

E

F

G

H

I

К

L

M

N

O

-

P
