МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

10 мая 2017 г.                                                        №    925_____

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 62311 «Измерители сопротивления изоляции кабельные «КИСИ-1» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «Контакт СК» от 15 августа 2016 г. № 73, № 74 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на измерители сопротивления изоляции кабельные «КИСИ-1, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 63961-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 62311 «Измерители сопротивления изоляции кабельные «КИСИ-1», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 63961-16, в связи с внесением изменений в методику поверки.

• 3. Установить методику поверки МП 4221-003-55897106-15 «Измерители сопротивления изоляции кабельные «КИСИ-1». Методика поверки» с изменением № 1» и распространить ее действие на все измерители сопротивления изоляции кабельные «КИСИ-1», в том числе находящиеся в эксплуатации.

• 4. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

--

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 61DA1E000300E901C1ED Кому выдан; Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «10» мая 2017 г. № 925

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители сопротивления изоляции кабельные «КИСИ-1»

Измерители сопротивления изоляции кабельные «КИСИ-1» (далее - приборы) предназначены для измерений сопротивления изоляции кабельных изделий с автоматическим пересчётом результатов измерения к нормальной температуре и стандартной длине кабеля.

Принцип измерения основан на измерении силы тока через испытываемый образец, подключенный к источнику измерительного напряжения постоянного тока.

Измеряемое сопротивление подключается между земляной шиной и положительным выводом испытательного источника напряжения, отрицательный вывод которого подключен к входу интегратора. Сила входного тока интегратора, обратно пропорциональная измеряемому сопротивлению, преобразуется в цифровую форму аналого-цифровым преобразователем (АЦП) с двойным интегрированием. Для ослабления помех запуск АЦП синхронизирован с силовой сетью.

Выходной сигнал АЦП поступает на встроенный микроконтроллер, управляющий процессом измерения с автоматическим выбором диапазона, математической обработкой результатов измерений и дисплеем, индицирующим результаты измерений.

Для пересчёта результатов измерения к нормальной температуре и стандартной длине кабеля, значения температуры, длины и материала изоляции измеряемого кабеля вводятся с клавиатуры прибора вручную.

Приборы предназначены для применения при производстве и у потребителей при входном контроле и в местах эксплуатации кабелей, а также для измерения сопротивления изоляции других видов изделий.

Все узлы прибора размещены в едином переносном корпусе из пластмассы.

Дисплей, кнопки управления, выключатель питания, размещены на лицевой панели, все разъёмы находятся на задней панели/

Питание прибора осуществляется от сети переменного тока.

Общий вид прибора спереди и сзади показан на рисунках 1 и 2.

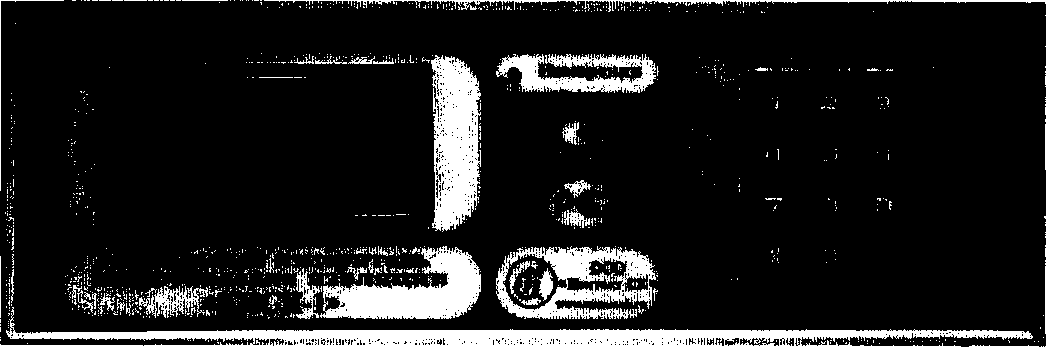

Рисунок 1 - Общий вид приборов исполнения КИСИ-1. Вид спереди.

Рисунок 2 - Общий вид приборов КИСИ-1. Вид сзади. Места пломбирования и знака поверки. Несанкционированный доступ внутрь приборов предотвращается пломбированием винта крепления нижней стенки корпуса.

Микропрограмма установлена во внутренней памяти прибора и недоступна пользователю, метрологические характеристики нормированы с учётом его влияния.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Метрологические и технические характеристики

Таблица 2 - Основные метрологические характеристики

Предел допускаемой дополнительной относительной погрешности измерений сопротивлений от изменения температуры в рабочих условиях, ±0,1 %/ °C.

Таблица 3 - Общие технические характеристики

наносится на лицевую панель прибора методом трафаретной печати со слоем защитного покрытия и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 6 - Комплект поставки

осуществляется по документу 4221-003-55897106-15 МП «Измерители сопротивления изоляции кабельные «КИСИ-1. Методика поверки», с изменением № 1, утвержденному ФГУП «ВНИИМС» 30 ноября 2016 г.

Основные средства поверки: калибраторы электрического сопротивления KC-50KO-100GO и KC-100G0-20T0, регистрационный номер в Федеральном информационном фонде № 54539-13; вольтметр универсальный В7-78, регистрационный номер в Федеральном информационном фонде №52147-12.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на нижнюю стенку корпуса (рисунок 2).

приведены в эксплуатационном документе.

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

4221-003-55897106-15 ТУ «Измерители сопротивления изоляции кабельные «КИСИ-1». Технические условия с изменением 1.

Общество с ограниченной ответственностью «Контакт СК» (ООО «Контакт СК»)

ИНН 6316065990

Адрес: 443052, г. Самара, проспект Кирова, д. 43

Телефон:. (846) 992-66-91

E-mail: contact-sk@mail.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

web сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
