МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

25 февраля 2022 г.

№ 467

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
3. Контроль за исполнением настоящего приказа оставляю за собой.

/------------------------------------ч

Руководитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

А.П.Шалаев

СВЕДЕНИЯ О СЕРТИФИКАТЕ ГЭП

Сертификат; 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович

Действителен: С 27.12.2021 до 27.12.2022

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «25» февраля 2022 г. № 467

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-

вод-

ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правооблада

тель

Код иден-тифи-кации производства

Методика поверки

Интервал

между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

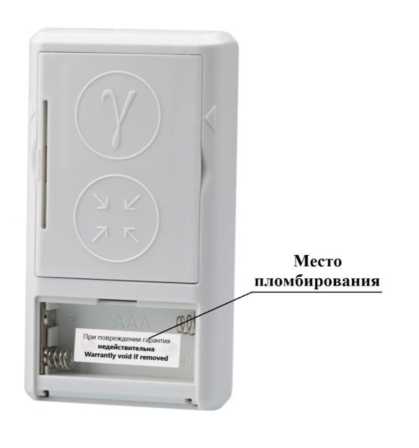

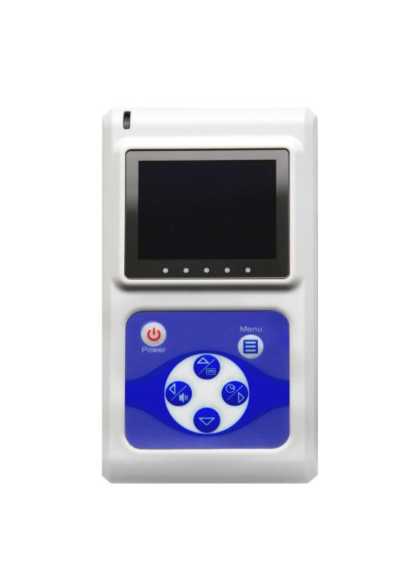

Дозиметры-радиометры

RadiaSca n-801M

84738-22

000302 (ООО "МЗТ"); 000303

(ООО "Скан Элек-троникс")

Общество с ограниченной ответственностью "Завод микроэлектронных технологий" (ООО "ЗМТ"), г. Ижевск; Общество с ограниченной ответственностью "Скан Электроникс" (ООО "Скан Электроникс"), г. Москва

Общество с ограниченной ответственностью "Завод микроэлектронных технологий" (ООО "ЗМТ"), г. Ижевск;

Общество с ограниченной ответственностью "Скан

Электроникс" (ООО "Скан

Электроникс"), г. Москва

ОС

РТ-МП-732-032021

1 год

Общество с ограниченной ответственностью "Завод микроэлектронных технологий" (ООО "ЗМТ"), г. Ижевск

ФБУ "Ростест-Москва", г. Москва

14.12.2021

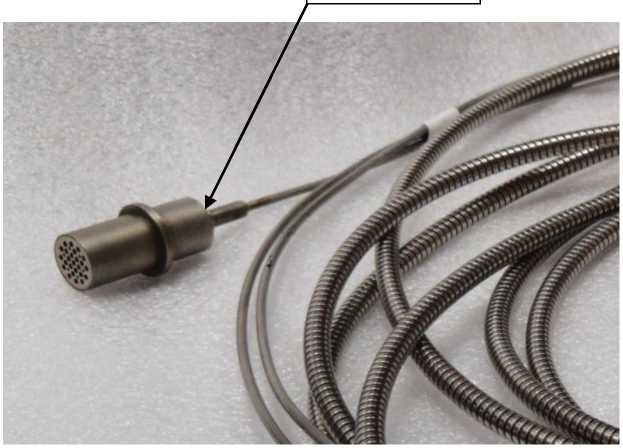

Датчики динамического давления

ИТ12.34.

000

84739-22

56097, 56098, 56099

Общество с

Ограниченной Ответственностью "Научно-производ-

Общество с Ограниченной

Ответственностью "Научно-производ-

ОС

ИТ12.34.00 0 МП

3 года

Общество с Ограниченной Ответственностью "Научно-

производ-

ФГУП "РФЯЦ-ВНИИЭФ", г. Саров, Нижегородская об-

03.09.2021

ственное предприятие "Измерительные Технологии" (ООО "НПП ИТ"), г. Саров, Нижегородская область

ственное предприятие "Измерительные Технологии" (ООО "НПП ИТ"), г.

Саров, Нижегородская область

ственное предприятие "Измерительные Технологии" (ООО "НПП ИТ"), г. Саров, Нижегородская область

ласть

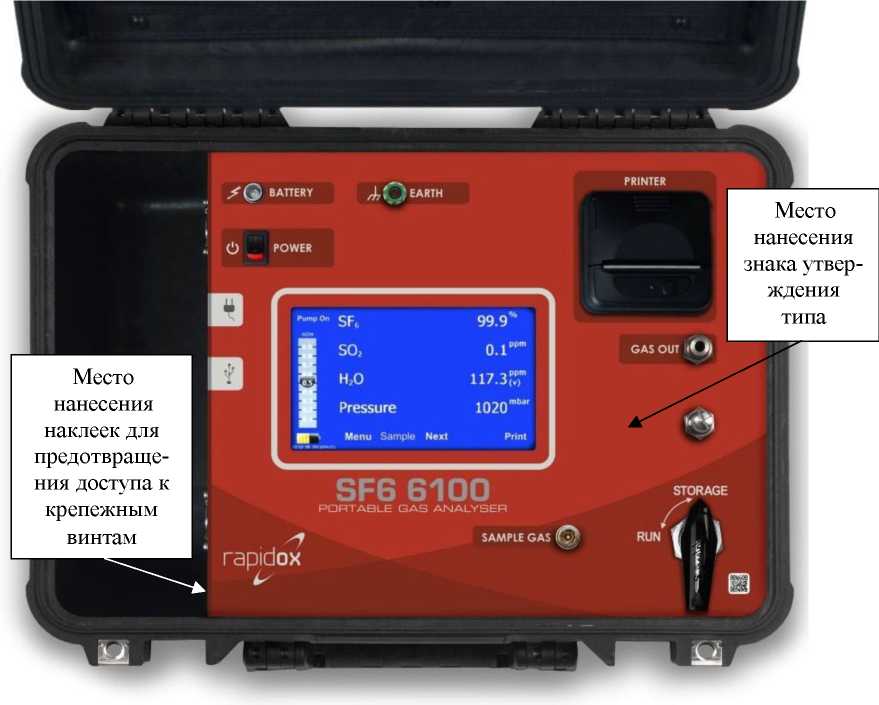

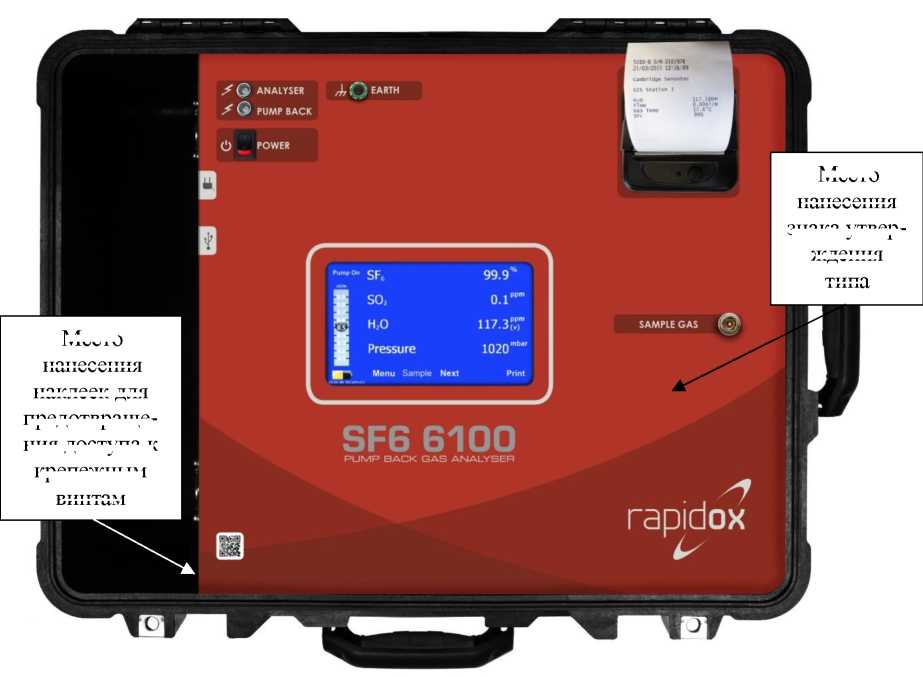

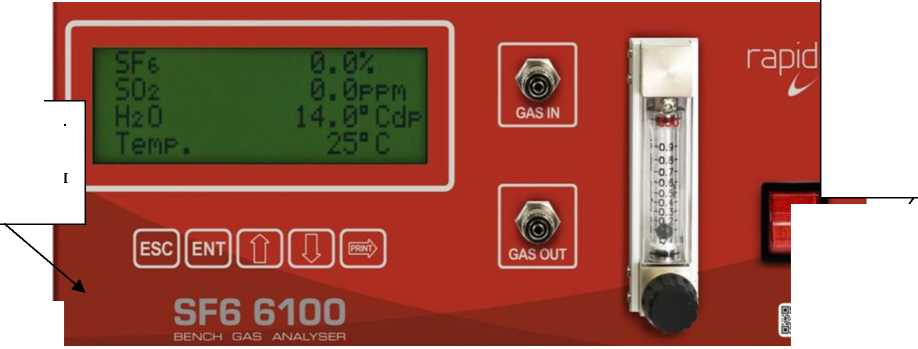

Газоанализаторы

Rapidox

SF6 6100

84741-22

2106138

"Cambridge

Sensotec Limited", Великобритания

"Cambridge Sensotec

Limited", Великобритания

ОС

МП-2422448-2021

1 год

Общество с ограниченной ответственностью "Диагност" (ООО "Диагност"), г. Москва

ФГУП

"ВНИИМ им.

Д.И. Менделеева", г. Санкт-Петербург

23.11.2021

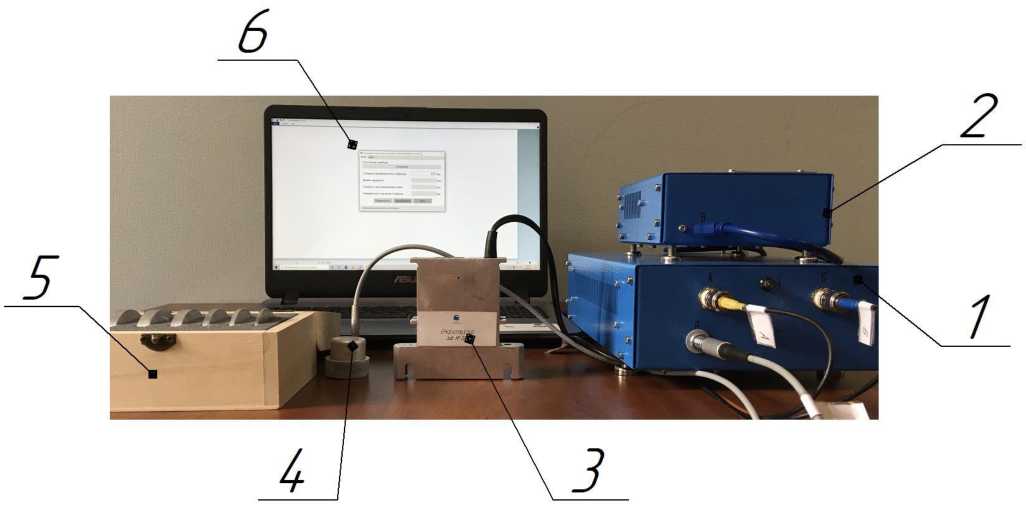

Толщиномеры

СИТиЗ

84742-22

001, 002, 003

Общество с ограниченной ответственностью "НаучноТехнический Центр "Эталон" (ООО "НТЦ "Эталон"), г.

Санкт-Петербург

Общество с ограниченной ответственностью "НаучноТехнический Центр "Эталон" (ООО "НТЦ "Эталон"), г.

Санкт-Петербург

ОС

651-21-062

МП

1 год

Общество с ограниченной ответственностью "НаучноТехнический Центр "Эталон" (ООО "НТЦ "Эталон"), г. Санкт-Петербург

ФГУП "ВНИИФТРИ" , Московская область, г. Солнечногорск, рабочий поселок Мен-делеево

29.09.2021

Масс-спектрометры с индуктивно связанной плазмой

7850

ICP-MS

84743-22

SG20400807,

SG20510823

"Agilent Technologies, Inc.",

США; Завод-изготовитель

Agilent Technologies Singapore Pte. Ltd., Сингапур

"Agilent Technologies,

Inc.", США

ОС

МП

025.Д4-21

1 год

Общество с ограниченной ответственностью "Аджилент Текно-лоджиз" (ООО "Аджилент Текнолод-жиз"), г.

Москва

ФГУП "ВНИИОФИ", г. Москва

15.11.2021

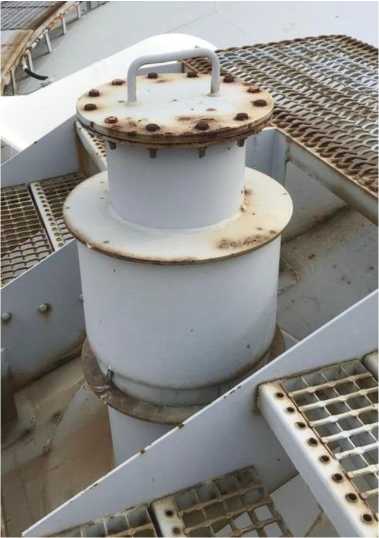

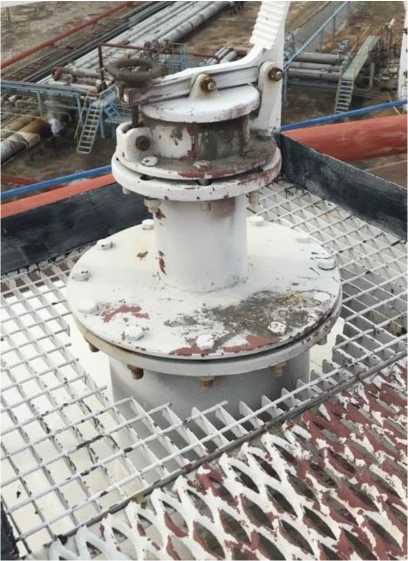

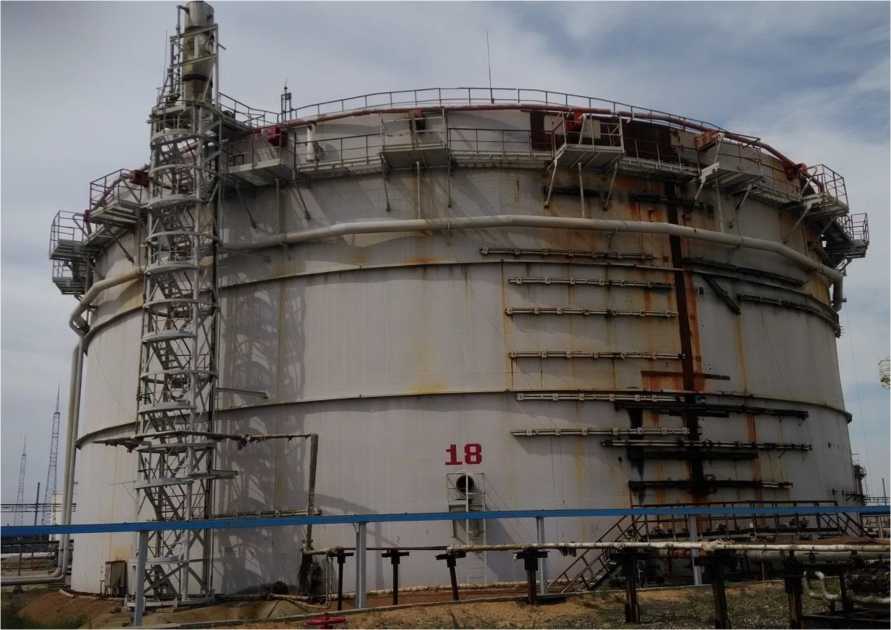

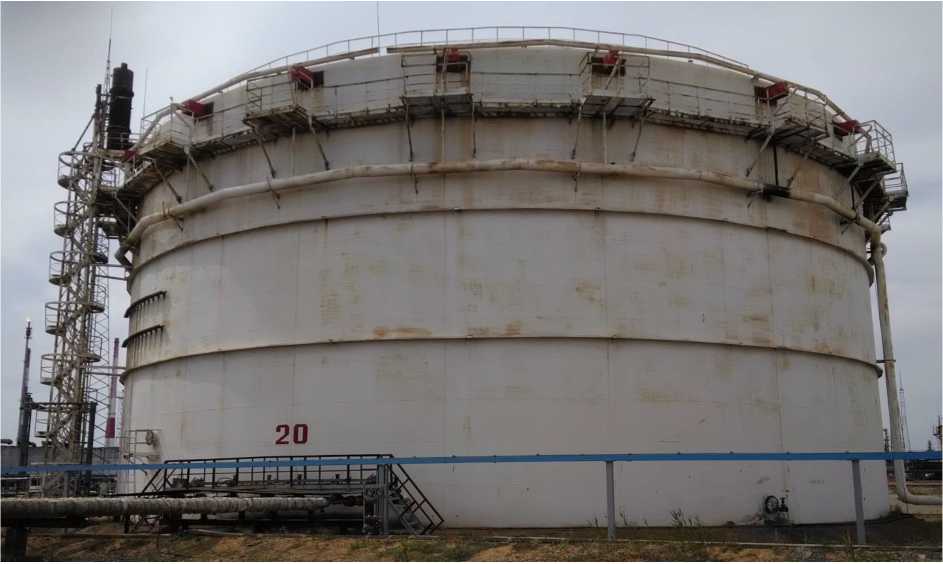

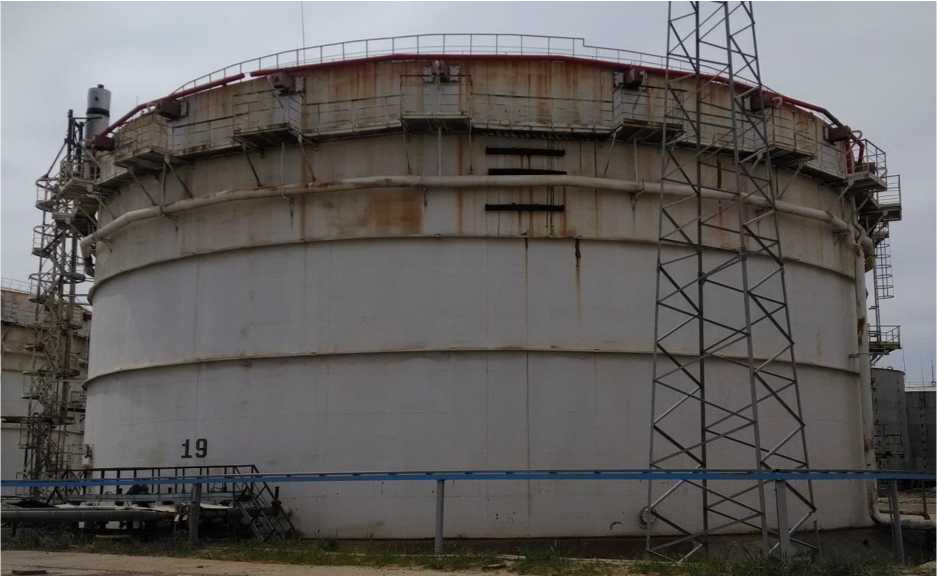

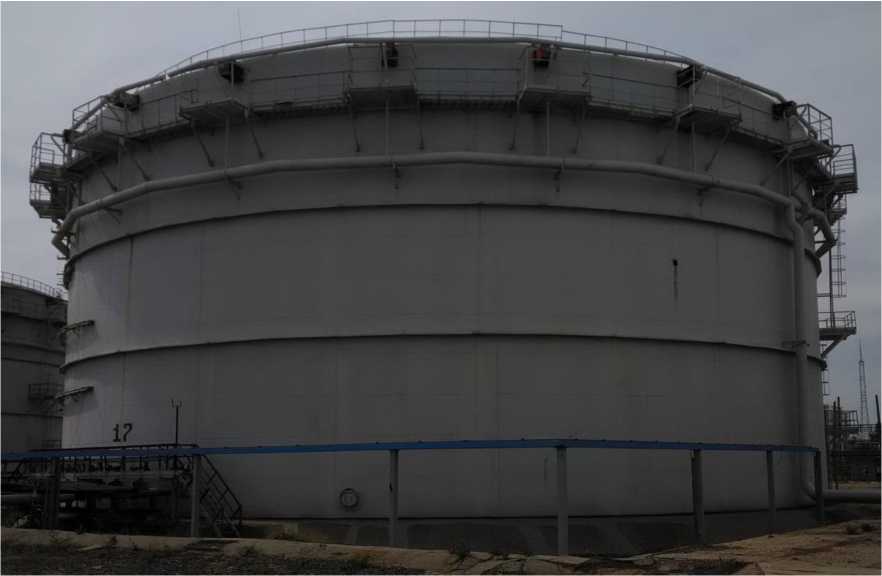

Резервуары вертикальные стальные цилин-

РВСП-

20000

84744-22

17, 18, 19, 20

Акционерное общество "Самарский резервуарный

ОС

ГОСТ

8.570-2000

5 лет

Астраханский газоперерабатывающий завод - филиал

ООО фирма "Метролог", г.

Казань

19.11.2021

дрические

завод" (АО "СРЗ"), г. Самара

Общества с ограниченной ответственностью "Газпром переработка" (Астраханский ГПЗ - филиал

ООО "Газпром переработка"), г. Санкт-

Петербург

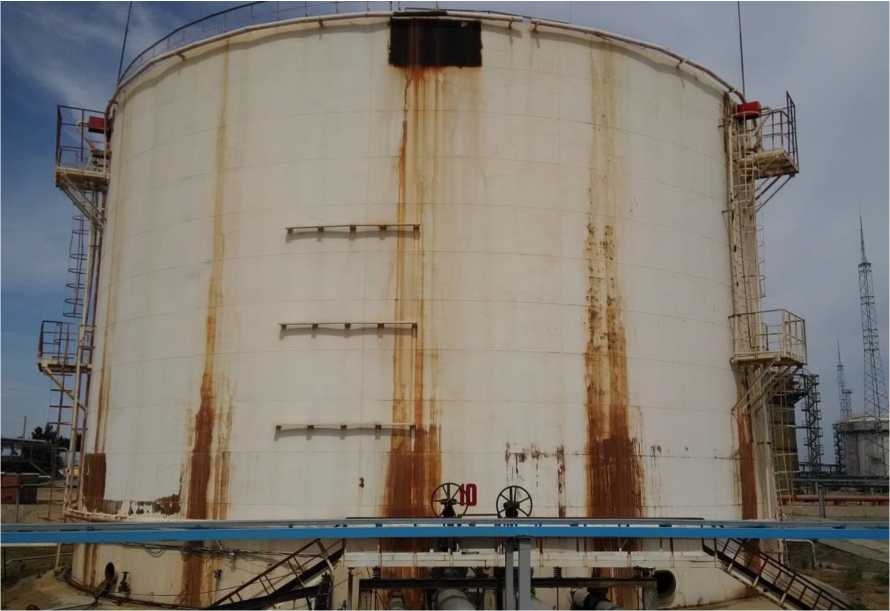

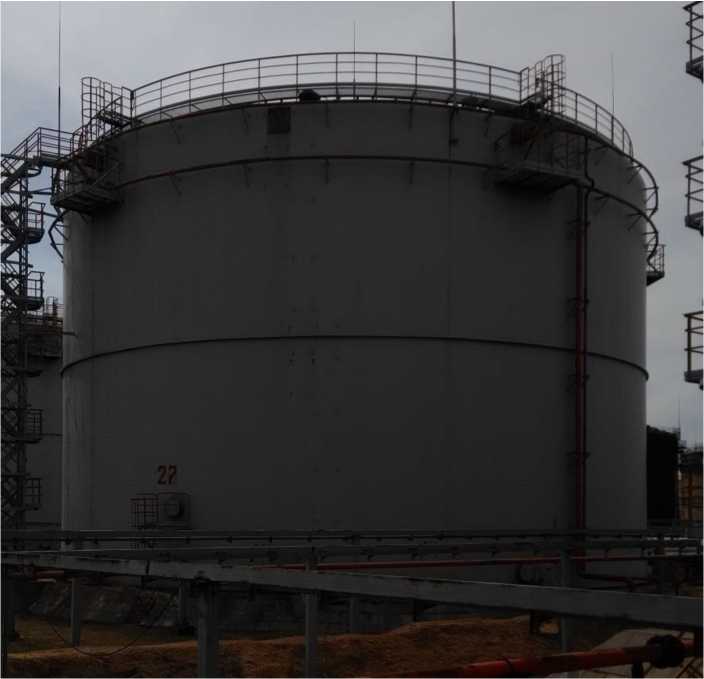

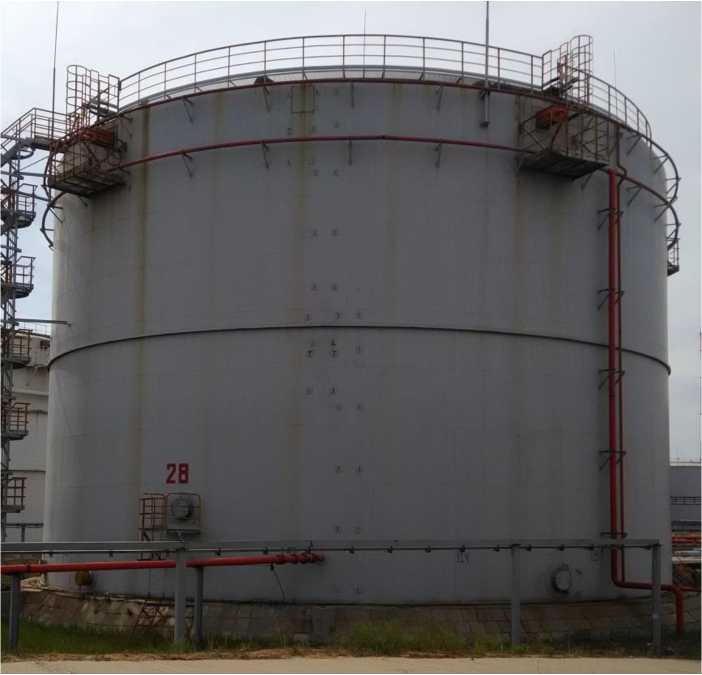

Резервуары вертикальные стальные цилиндрические

РВСП-

10000

84745-22

27, 28

Акционерное общество "АП Саратовский завод резервуарных метал-локонструк-ций" (АО "АП РМК"), г. Саратов

ОС

ГОСТ

8.570-2000

5 лет

Астраханский газоперерабатывающий завод - филиал

Общества с ограниченной ответственностью "Газпром переработка"

(Астраханский ГПЗ - филиал

ООО "Газпром переработка"), г. Санкт-Петербург

ООО фирма "Метролог", г.

Казань

19.11.2021

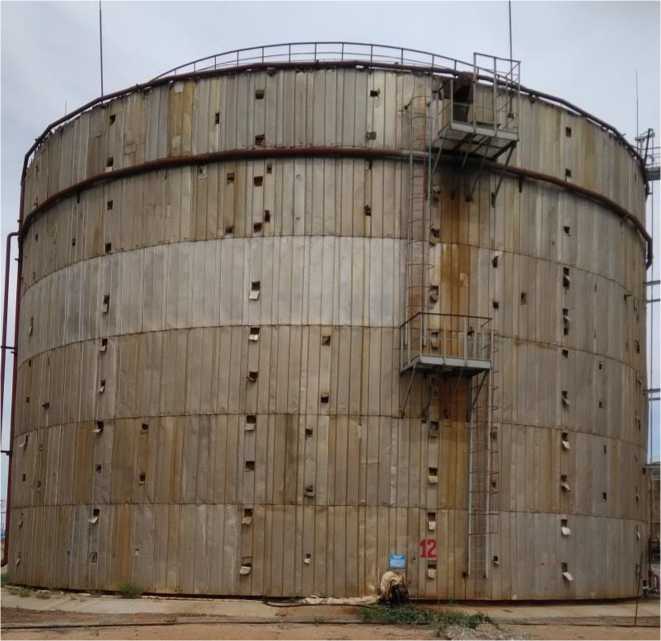

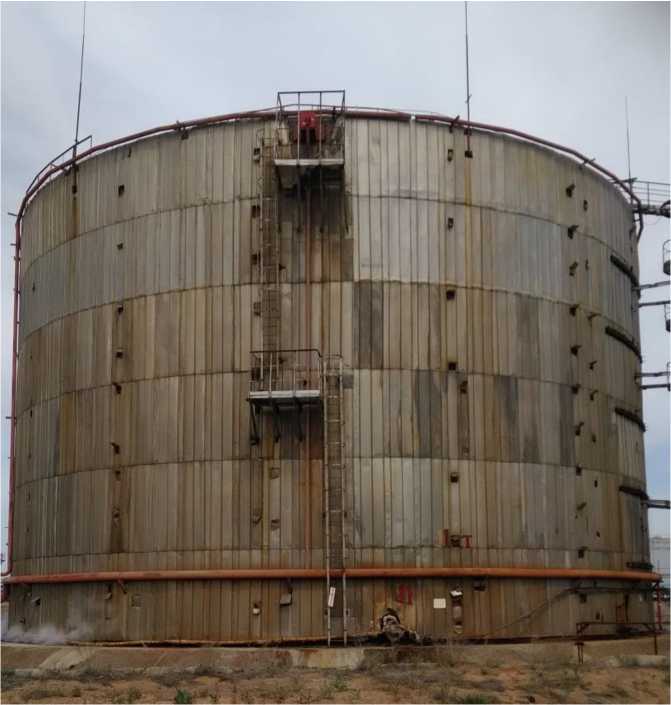

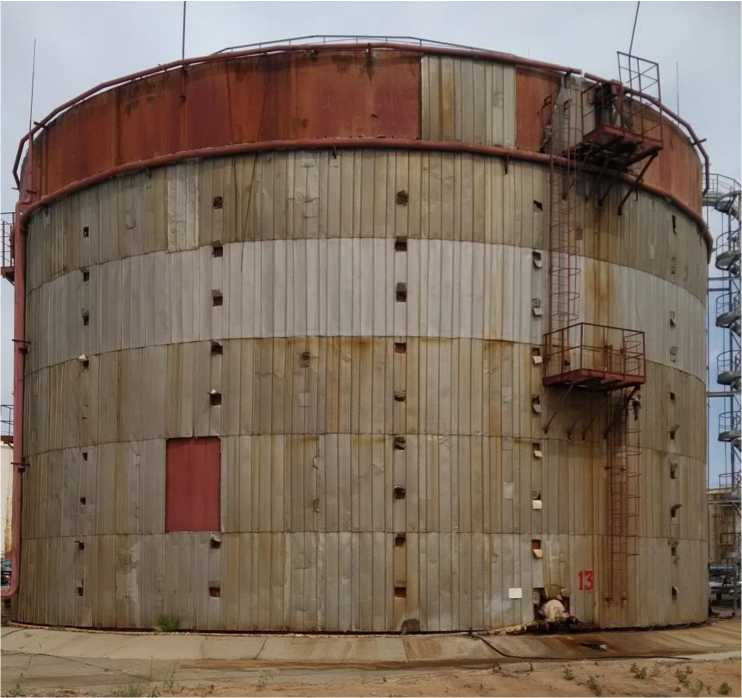

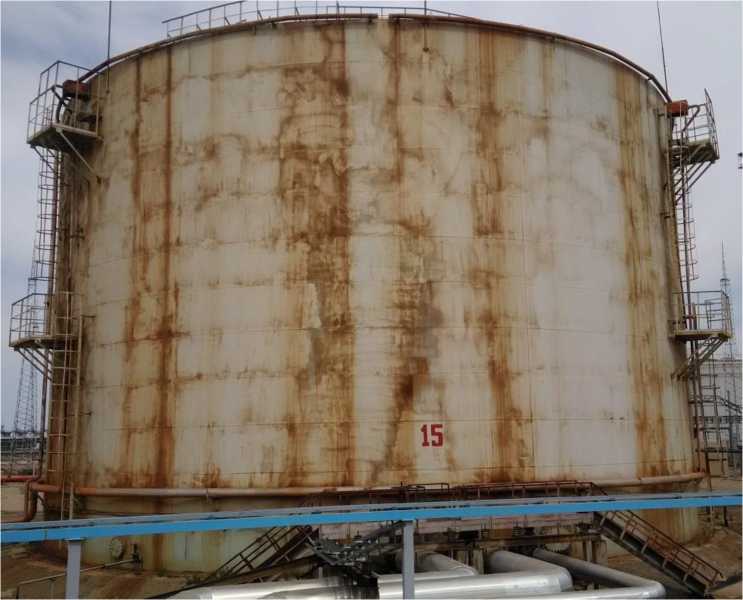

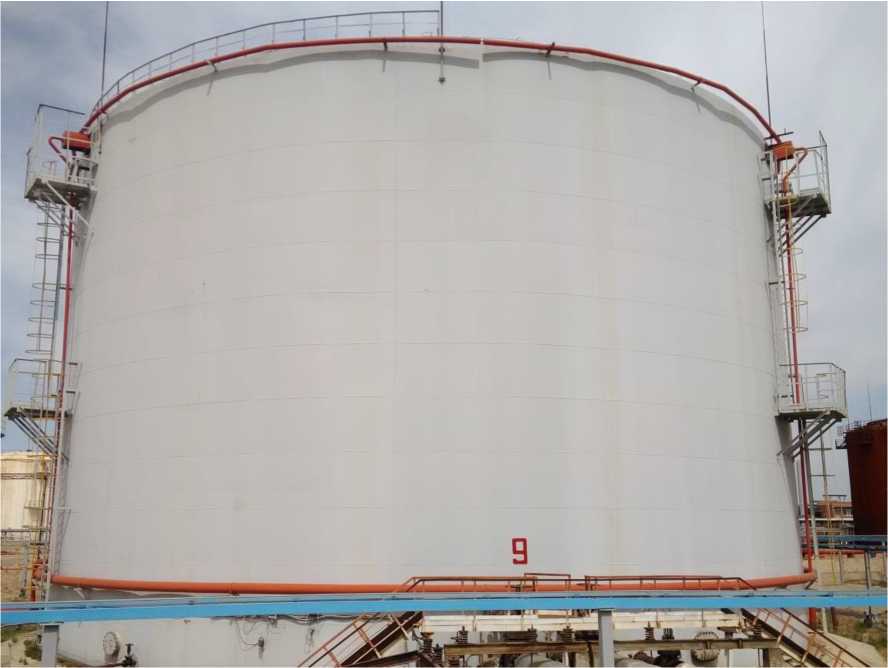

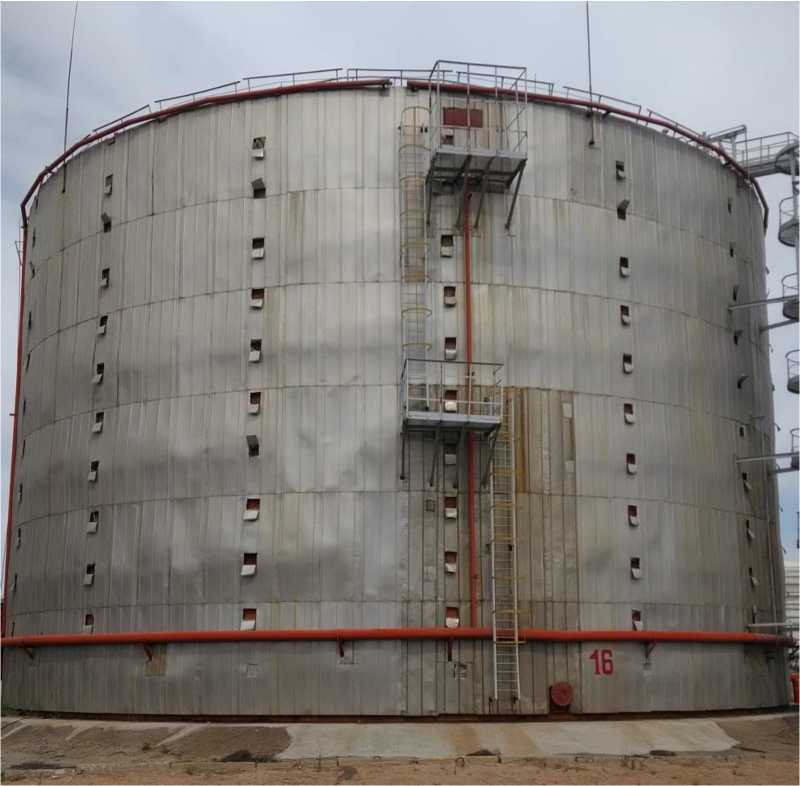

Резервуары вертикальные стальные цилиндрические

РВС-

10000

84746-22

9, 10, 11, 12, 13, 15,

Акционерное общество "Самарский резервуарный завод" (АО "СРЗ"), г. Самара

ОС

ГОСТ

8.570-2000

5 лет

Астраханский газоперерабатывающий завод - филиал Общества с ограниченной ответственностью "Газпром переработка" (Астраханский ГПЗ - филиал

ООО "Газпром переработка"), г. Санкт-Петербург

ООО фирма "Метролог", г.

Казань

19.11.2021

Газосигнализаторы ин-дивидуаль-ные

АНТ-

ИГС

84747-22

00001, 00002,

00004, 00006

Акционерное общество "Государственный научно-исследовательский хи-мико-аналитический институт" (АО "ГосНИИхи-маналит"), г. Санкт-Петербург

ОС

МП 2422457-2021

1 год

Акционерное общество "Государственный научно-исследовательский химикоаналитический институт" (АО "ГосНИИхи-маналит"), г. Санкт-Петербург

ФГУП "ВНИИМ им.

Д.И. Менделеева", г. Санкт-Петербург

07.12.2021

10.

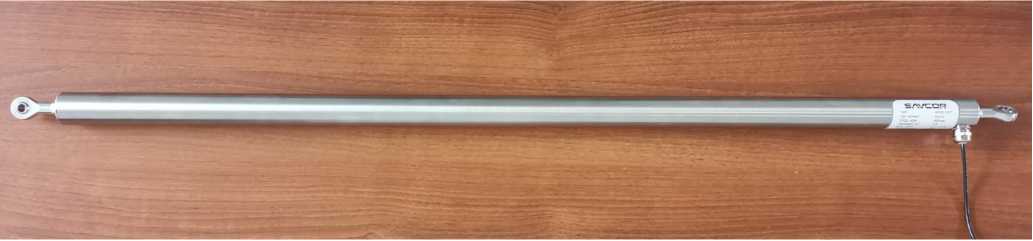

Датчики линейных перемещений

M100

LVDT

84748-22

81316

Savcor Oy, Финляндия

ОС

МП 20347-2021

1 год

ООО "Савкор Арт Рус", г. Москва

ФГБУ "ВНИИМС", г. Москва

20.12.2021

11.

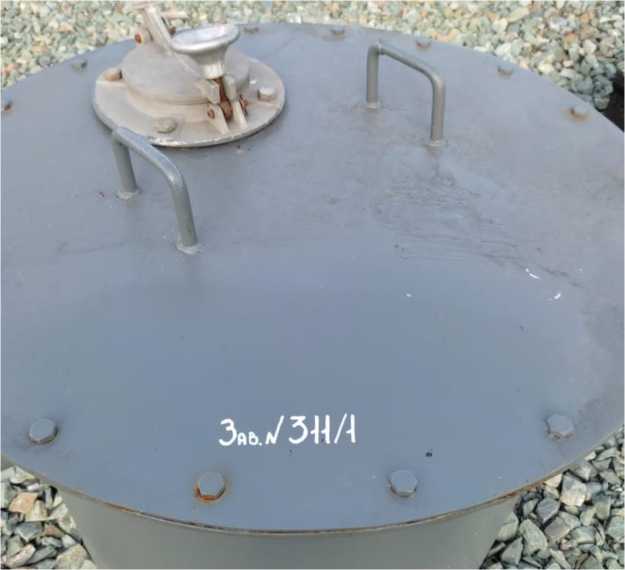

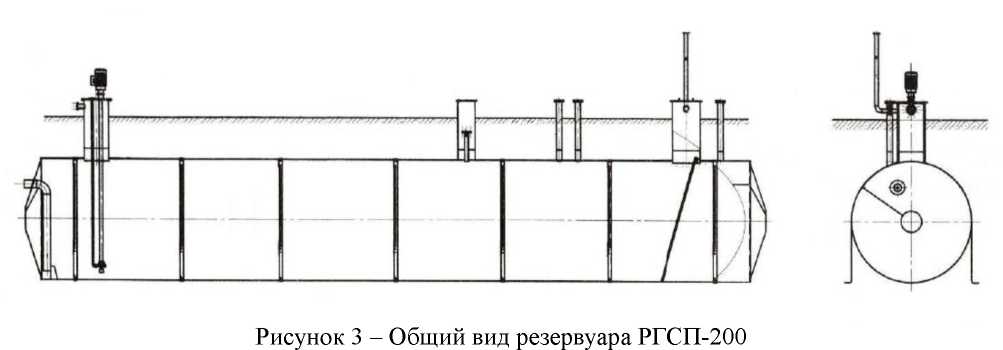

Резервуар стальной горизонтальный ци-линдриче-ский

РГСП-

200

84749-22

311/1

Общество с ограниченной ответственностью "Производственно-Коммерческая Фирма "Куб-Сервис" (ООО "ПКФ "Куб-Сервис"), г. Екатеринбург

ОС

ГОСТ

8.346-2000

5 лет

Общество с ограниченной ответственностью "Газпромнефть-Терминал" (ООО "Газпромнефть-Терминал"), г. Новосибирск

ВНИИР - филиал ФГУП "ВНИИМ им.

Д.И. Менделеева", г. Казань

10.09.2021

12.

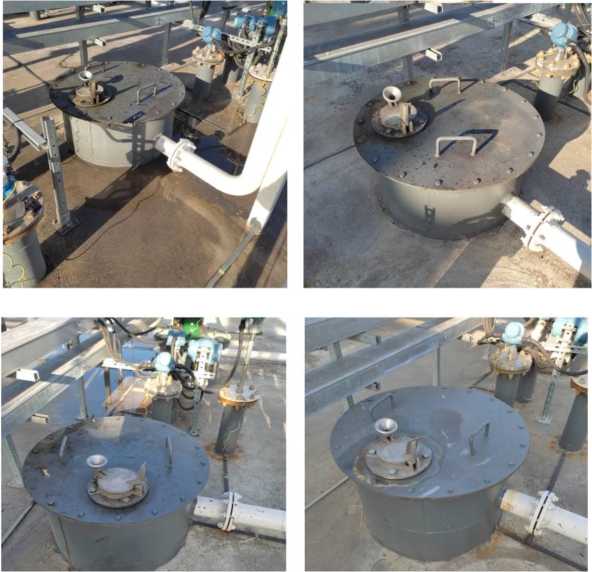

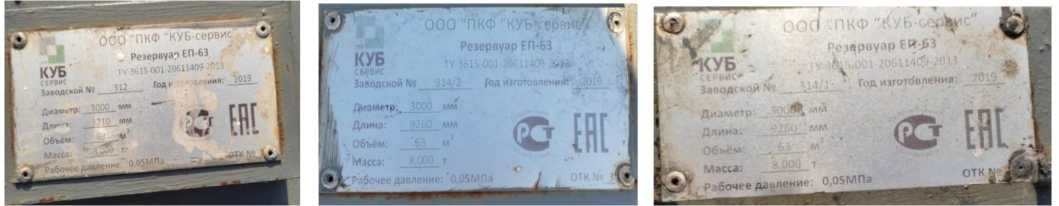

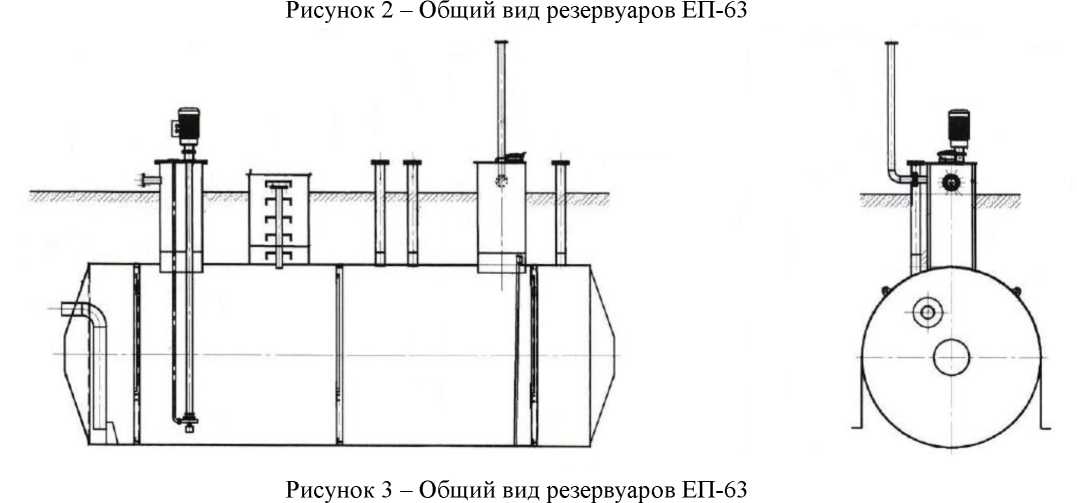

Резервуары стальные горизонтальные ци-линдриче-ские

ЕП-63

84750-22

312, 314/1, 314/2

Общество с ограниченной ответственностью "Производственно-Коммерческая Фирма "Куб-Сервис" (ООО

"ПКФ "Куб-Сервис"), г.

Екатеринбург

ОС

ГОСТ

8.346-2000

5 лет

ВНИИР - филиал ФГУП "ВНИИМ им.

Д.И. Менделеева", г. Казань

10.09.2021

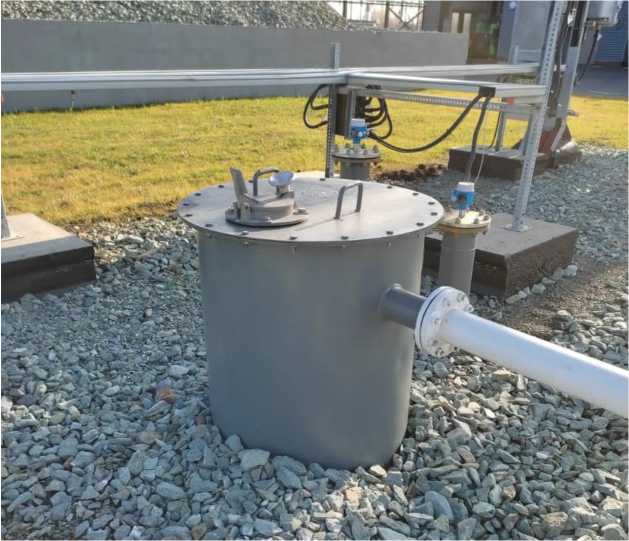

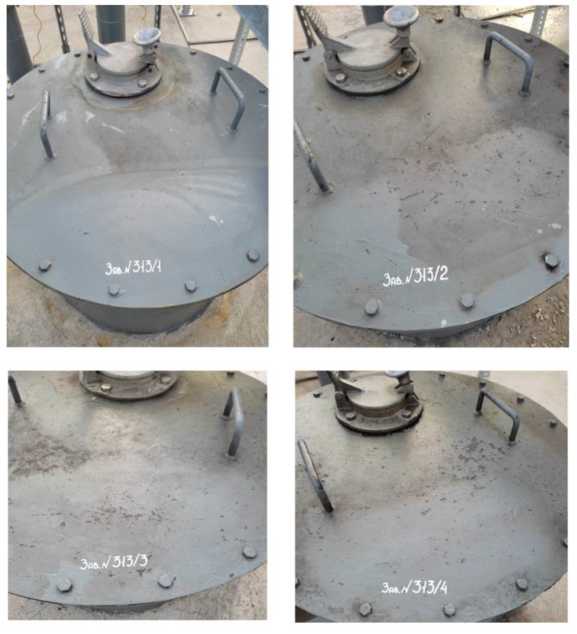

13.

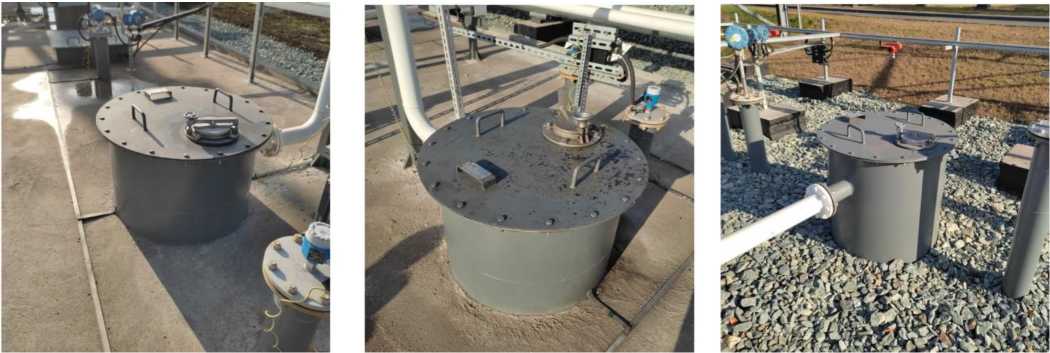

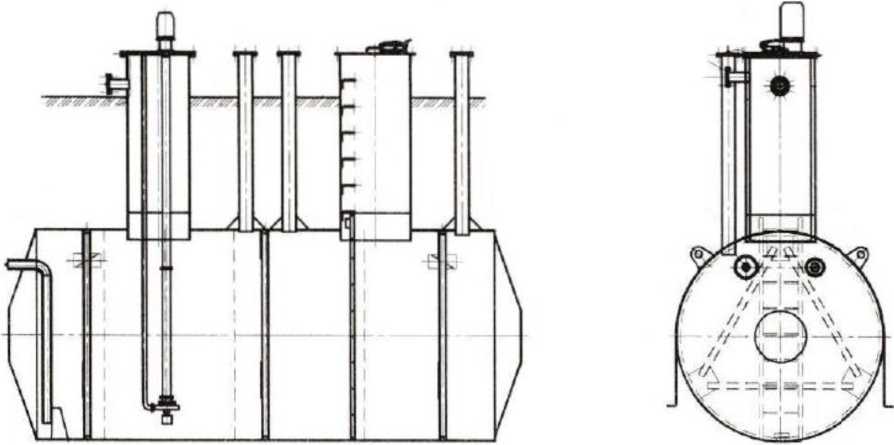

Резервуары стальные

ЕП-25

84751-22

313/1, 313/2, 313/3,

313/4

Общество с ограниченной

ОС

ГОСТ

8.346-2000

5 лет

Общество с ограниченной

ВНИИР - фи

лиал ФГУП

10.09.2021

горизонтальные ци-линдриче-ские

ответственностью "Производственно-Коммерческая Фирма "Куб-Сервис" (ООО "ПКФ "Куб-Сервис"), г.

Екатеринбург

ответственностью "Производственно-Коммерческая Фирма "Куб-

Сервис" (ООО "ПКФ "Куб-

Сервис"), г.

Екатеринбург

ответственностью "Газпромнефть-Терминал" (ООО "Газпромнефть-Терминал"), г. Новосибирск

"ВНИИМ им.

Д.И. Менделеева", г. Казань

14.

Установка поверочная для счетчиков газа бытовых и ротаметров

УПСГБ-

16К

84752-22

Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний во Владимирской области" (ФБУ "Владимирский ЦСМ"), г. Владимир

ОС

МП 1340

13-2021

2 года

ВНИИР - филиал "ФГУП ВНИИМ им.

Д.И. Менделеева", г. Казань

15.11.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» февраля 2022 г. № 467

Лист № 1 Регистрационный № 84752-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установка поверочная для счетчиков газа бытовых и ротаметров УПСГБ-16К

Назначение средства измерений

Установка поверочная для счетчиков газа бытовых и ротаметров УПСГБ-16К (далее - установка) предназначена для воспроизведения объемного расхода и объема газа.

Описание средства измерений

Принцип действия установки основан на сравнении пропущенного через установку контрольного объёма воздуха с показаниями поверяемого средства измерений, включенного последовательно в измерительную магистраль.

В качестве рабочей (поверочной) среды используется воздух, забираемый из помещения, где проходит поверка.

В качестве эталонных преобразователей расхода в установке применяются критические сопла. Создание требуемого значения расхода воздуха осуществляется включением одного или нескольких критических сопел с требуемой расходной характеристикой, установленных параллельно.

Установка состоит из клапанно-соплового блока, приборного блока, генератора расхода поверочной среды (вакуумного насоса), соединительных шлангов, монтажного стола.

Клапанно-сопловой блок предназначен для обеспечения и поддержания необходимого расхода воздуха согласно нормативной документации поверяемого средства измерений. В состав клапанно-соплового блока входят набор критических сопел, соединительные магистрали. Запорно-регулирующая аппаратура, входной и выходной коллекторы.

Приборный блок предназначен для размещения средств измерений, блока питания, вакуумных клапанов с электромагнитным приводом и устройством управления, элементов электрической схемы и органов управления. В состав приборного блока входят следующие средства измерений параметров рабочей (поверочной) среды в процессе поверки:

- манометр цифровой ДМ5002Г(регистрационный № 26407-08);

- измеритель-регулятор микропроцессорный ТРМ202-Щ2.РИ (регистрационный № 32478-11);

- измеритель влажности и температуры ИВТМ-7 (регистрационный № 1550007);

- 2 счетчика импульсов микропроцессорных СИ8-Щ2-К^8 (регистрационный № 28696-10);
- датчик давления Метран 150 (регистрационный № 32854-09);
- датчик давления МИДА-13-01 ( регистрационный № 17636-06).

Генератор расхода предназначен для создания требуемого расхода и поддержания необходимой величины вакуума за критическими соплами.

Общий вид установки представлен на рисунке 1.

Пломбирование установки не предусмотрено. Обеспечена возможность пломбирования, нанесения знаков поверки в виде оттисков поверительных клейм или наклеек на средства измерений, входящие в состав установки.

Заводской номер установки наносится на информационную табличку типографским способом.

Приказ Росстандарта №467 от 25.02.2022, https://oei-analitika.ru

Рисунок 1 - Установка поверочная для счетчиков газа бытовых и ротаметров УПСГБ-16К

ФБУ «Владимирский ЦСМ»

Тип: Установка поверочная Для счетчиков газа бытовых и ротаметров УПСГБ-16К

Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95: 0,3% Диапазон измерений: от 0,003 До 17,5 м³/ч Номер:_______________1__________________

Дата выпуска: 2021 г._________________

Рисунок 2 - Информационная табличка

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон воспроизведения объемного расхода, м³/ч	от 0,003 до 17,500
Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95, %	±0,3

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Количество одновременно поверяемых счётчиков газа, шт.	1
Поверочная среда	атмосферный воздух
Диапазон температуры поверочной среды, °С	от +10 до +30
Напряжение питающей сети переменного тока, В	220^+1О% -15%
Потребляемая мощность, кВт, не более Пульт управления установки Компрессор	1,0 0,75
Частота питающей сети, Гц	50±2
Масса без вакуумного насоса, кг, не более	93
Средний срок службы, лет, не менее	20
Средняя наработка на отказ, ч	15000
Условия эксплуатации:
температура окружающего воздуха, ^оС относительная влажность, % атмосферное давление, кПа	от +10 до +30 от 30 до 80 от 84 до 106,7

Знак утверждения типа наносится на информационную табличку типографским способом.

Комплектность средства измерений

Комплектность установки поверочной для счетчиков газа бытовых и ротаметров УПСГБ-16К приведена в таблице 3.

Таблица 3 - Комплектность средства измерений

Наименование	Заводской номер/ Обозначение	Количество
Установка поверочная для счетчиков газа бытовых и ротаметров УПСГБ-16К	1	1 шт.
Установка поверочная для счетчиков газа бытовых и ротаметров УПСГБ-16К. Руководство по эксплуатации.	БН 004.00.00.00 РЭ	1 экз.
Установка поверочная для счетчиков газа бытовых и ротаметров УПСГБ-16К. Паспорт.	БН 004.00.00.00 ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в пункте 1.4 УП БН 004.00.00.00 РЭ «Установка поверочная для счетчиков газа бытовых и ротаметров УПСГБ-16К. Руководство по эксплуатации»

Нормативные документы, устанавливающие требования к установке поверочной для счетчиков газа бытовых и ротаметров УПСГБ-16К

Приказ Росстандарта от 29.12.2018 №2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»

Изготовитель

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний во Владимирской области» ( ФБУ «Владимирский ЦСМ»)

ИНН 3327101059

Адрес: ул. Ново-Ямская, 73, г. Владимир, 600022

Телефон: 8 (4922) 54-23-37; 42-30-63

e-mail: info@vladcsm.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Регистрационный номер в реестре аккредитованных лиц RA.RU.310592

Лист № 1 Регистрационный № 84751-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические ЕП-25

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические ЕП-25 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 25 м³ подземного расположения.

Принцип действия резервуаров стальных горизонтальных цилиндрических ЕП-25 основан на заполнении их нефтью нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.

Резервуары стальные горизонтальные цилиндрические ЕП-25 представляют собой горизонтально установленный стальной сосуд цилиндрической формы с усеченно-коническими днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.

Заводские номера резервуаров наносятся аэрографическим способом на крышку люка резервуара (рисунок 1).

Резервуары ЕП-25 с заводскими номерами 313/1, 313/2, 313/3, 313/4 расположены по адресу: Свердловская область, г. Нижний Тагил, Рудник им. III Интернационала, Нижнетагильская нефтебаза ООО «Газпромнефть-Терминал».

Общий вид резервуаров стальных горизонтальных цилиндрических ЕП-25 представлен на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

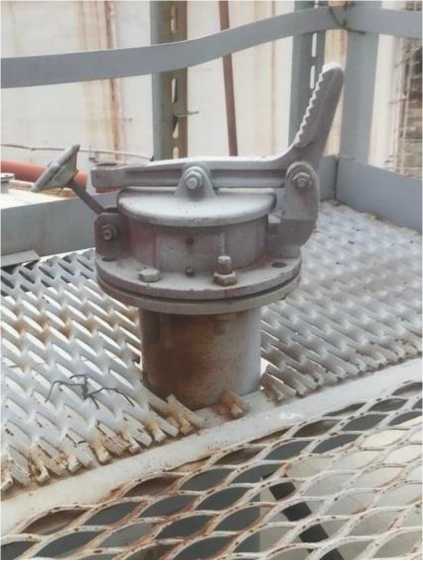

Рисунок 1 - Место нанесения заводских номов

Рисунок 2 - Общий вид резервуаров ЕП-25

Рисунок 3 - Общий вид резервуаров ЕП-25

Пломбирование резервуаров стальных горизонтальных цилиндрических ЕП-25 не предусмотрено.

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	25
Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, ^оС	от -47 до +35
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	25

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	ЕП-25	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в разделе 8 «Порядок работы» паспорта.

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим ЕП-25

Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Изготовитель

Общество с ограниченной ответственностью «Производственно-Коммерческая Фирма «Куб-Сервис» (ООО «ПКФ «Куб-Сервис»)

ИНН 6671406828

Адрес: 620102, г. Екатеринбург, ул. Шаумяна, стр 83, офис 306

Телефон: +7 (800) 775-08-28

Web-сайт: www.rezervyar-kub.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32

Web-сайт: vniir.org

E-mail: office@vniir.org

Регистрационный номер в реестре аккредитованных лиц RA.RU.310592

Лист № 1

Всего листов 3

Регистрационный № 84750-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические ЕП-63

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические ЕП-63 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 63 м³ подземного расположения.

Принцип действия резервуаров стальных горизонтальных цилиндрических ЕП-63 основан на заполнении их нефтью нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.

Резервуары стальные горизонтальные цилиндрические ЕП-63 представляют собой горизонтально установленный стальной сосуд цилиндрической формы с усеченно-коническими днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.

Заводские номера резервуаров наносятся на маркировочную табличку (рисунок 1).

Резервуары ЕП-63 с заводскими номерами 312, 314/1, 314/2 расположены по адресу: Свердловская область, г. Нижний Тагил, Рудник им. III Интернационала, Нижнетагильская нефтебаза ООО «Газпромнефть-Терминал».

Общий вид резервуаров стальных горизонтальных цилиндрических ЕП-63 представлен на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Место нанесения заводских номов

Пломбирование резервуаров стальных горизонтальных цилиндрических ЕП-63 не предусмотрено.

Программное обеспечение отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	63
Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, ^оС	от -47 до +35
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	25

Знак утверждения типа наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	ЕП-63	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 8 «Порядок работы» паспорта.

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим ЕП-63

Изготовитель

ИНН 6671406828

Адрес: 620102, г. Екатеринбург, ул. Шаумяна, стр 83, офис 306

Телефон: +7 (800) 775-08-28

Web-сайт: www.rezervyar-kub.ru

Испытательный центр

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32

Web-сайт: vniir.org

E-mail: office@vniir.org

Регистрационный номер в реестре аккредитованных лиц RA.RU.310592

Лист № 1 Регистрационный № 84749-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический РГСП-200

Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический РГСП-200 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 200 м³ подземного расположения.

Принцип действия резервуара стального горизонтального цилиндрического РГСП-200 основан на заполнении его нефтью нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.

Резервуар стальной горизонтальный цилиндрический РГСП-200 представляет собой горизонтально установленный стальной сосуд цилиндрической формы с усеченно-коническими днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.

Заводской номер резервуара наносится аэрографическим способом на крышку люка резервуара (рисунок 1).

Резервуар РГСП-200 с заводским номером 311/1 расположен по адресу: Свердловская область, г. Нижний Тагил, Рудник им. III Интернационала, Нижнетагильская нефтебаза ООО «Газпромнефть-Терминал».

Общий вид резервуара стального горизонтального цилиндрического РГСП-200 представлен на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Место нанесения заводского номера

Рисунок 2 - Общий вид резервуара РГСП-200

Пломбирование резервуара стального горизонтального цилиндрического РГСП-200 не предусмотрено.

Программное обеспечение отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	200
Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, ^оС	от -47 до +35
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	25

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГСП-200	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в разделе 8 «Порядок работы» паспорта.

Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГСП-200

Изготовитель

ИНН 6671406828

Адрес: 620102, г. Екатеринбург, ул. Шаумяна, стр 83, офис 306

Телефон: +7 (800) 775-08-28

Web-сайт: www.rezervyar-kub.ru

Испытательный центр

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32

Web-сайт: vniir.org

E-mail: office@vniir.org

Регистрационный номер в реестре аккредитованных лиц RA.RU.310592

Лист № 1

Всего листов 3

Регистрационный № 84748-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики линейных перемещений M100 LVDT

Назначение средства измерений

Датчики линейных перемещений M100 LVDT (далее по тексту - датчики) предназначены для измерений линейных перемещений.

Описание средства измерений

Принцип действия датчиков заключается в преобразовании перемещения толкателя преобразователя в прямопропорциональный данному перемещению электрический сигнал напряжения постоянного тока.

Датчик состоит из двух обмоток, подвижного сердечника, связанного с толкателем и кабельного разъема с кабельным выводом. Сердечник при перемещении внутри обмоток изменяет их взаимную индуктивность. Эти изменения с помощью интегральной электронной схемы преобразуются в сигнал, пропорциональный линейному перемещению. При помощи кабельного разъема датчик подключается к показывающему устройству, например, к мультиметру или вольтметру.

Толкатель имеет шарнирные проушины для крепления датчика на измеряемом объекте. Корпус преобразователя датчика выполнен в виде цилиндра.

Общий вид датчиков приведен на рисунке 1.

Товарный знак изготовителя, обозначение датчика, а также заводской номер наносятся на корпус датчика в виде наклейки.

Заводской номер содержит формат цифрового или буквенно-цифрового обозначения.

Защита от несанкционированного доступа не предусмотрена.

Рисунок 1 - Общий вид датчиков

Программное обеспечение отсутствует.

Лист № 2 Всего листов 3 Метрологические и технические характеристики

Таблица 1 - Основные метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений, мм	От 0 до 800
Пределы допускаемой основной приведенной к полному диапазону измерений погрешности при температуре +20 °C, %	±5
Пределы допускаемой дополнительной приведенной к полному диапазону измерений погрешности при изменении температуры на каждый 1° С от +20 °C, %	±0,01
Диапазон выходного сигнала: - напряжение постоянного тока, В	От +0,5 до +4,5
Коэффициент преобразования (Ksi), мм/В	200

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
- температура окружающей среды, °С	От -40 до +125
- относительная влажность воздуха при температуре +25 °C, %, не более	98
Габаритные размеры, мм, не более:
длина	1090
ширина	35
высота	35
Длина кабеля, м, не менее	3
Масса, кг, не более	3
Полный средний срок службы, лет, не менее	8

Знак утверждения типа

наносят на титульный лист эксплуатационной документации (руководство по эксплуатации, паспорт) типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средств измерений

Наименование	Обозначение	Количество
Датчик	M100 LVDT	1 шт.
Руководство по эксплуатации	M100. I.VDT.P'J	1 экз.
Паспорт	M100. LVDT.nC	1 экз.
Транспортировочная упаковка	-	1 шт.

Сведения о методиках (методах) измерений

приведены в пункте 9 «Указания по установке и подключению» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к датчикам линейных перемещений M100 LVDT

Государственная поверочная схема для средств измерений длины в диапазоне от Т10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.

Стандарт предприятия M100. LVDT.SAVCOR.

Изготовитель

Savcor Oy, Финляндия

Адрес: FIN-50100, Mikkeli, Insinoorinkatu, 8

Телефон: +358 20 730 8817

Web- сайт: www.savcor.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web- сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации - 30004-13.

Лист № 1 Регистрационный № 84747-22 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газосигнализаторы индивидуальные АНТ-ИГС

Назначение средства измерений

Газосигнализаторы индивидуальные АНТ-ИГС предназначены для измерений массовой концентрации паров вредных веществ, в том числе паров нефтепродуктов, довзрывоопасных концентраций метана и других углеводородов, в том числе паров нефти и нефтепродуктов, объёмной доли диоксида углерода и кислорода в воздухе рабочей зоны, а также сигнализации о достижении концентраций измеряемых веществ установленным пороговым значениям.

Описание средства измерений

Принцип измерений газосигнализаторов индивидуальных АНТ-ИГС (далее - сигнализаторы) определяется входящими в его состав датчиками (детекторами):

- фотоионизационные (ФИД) - измерения массовой концентрации вредных органических веществ, в том числе паров нефтепродуктов;
- инфракрасный (ИКД) - измерения довзрывоопасной концентрации метана и объёмной доли диоксида углерода;
- электрохимический (ЭХД) - измерения массовой концентрации оксида углерода, сероводорода и объемной доли кислорода.

Способ отбора пробы - принудительный с помощью встроенного побудителя расхода.

Сигнализаторы представляют собой переносные одно или двухканальные приборы непрерывного действия. В сигнализаторах устанавливают от одного до двух детекторов в различных сочетаниях со следующими ограничениями:

- количество ФИД - не более одного;
- ЭХД и ИКД одновременно не устанавливаются.

Конструктивно сигнализаторы выполнены одноблочными в пластиковом корпусе.

На лицевой поверхности корпуса сигнализатора расположены:

- кнопка включения сигнализатора;
- два светодиода, сигнализирующих:

а) о низком заряде аккумуляторной батареи;

б) о зарядке сигнализатора при подключении к нему зарядного устройства.

На боковых панелях расположены:

- окно звукового излучателя;
- разъем, предназначенный для подключения зарядного устройства и связи с компьютером.

На верхней панели расположены:

- защитный колпачок (используется при эксплуатации сигнализатора);
- штуцер подсоединения пробоотборного зонда (устанавливается вместо защитного колпачка при наладке и калибровке сигнализатора);
- двухцветные оптические сигнализаторы превышения порогов "ФИД" и «ДАТЧИК» и контроля работоспособности прибора «ОТКАЗ»,

- разъем для подключения наушника.

Для настройки, корректировки параметров сигнализаторов и вывода результатов измерений на персональный компьютер (ПК) вместе с сигнализатором поставляется устройство связи с объектом (УСО-ИГС), ДКТЦ.426471.001.

Сигнализаторы обеспечивают выполнение следующих основных функций:

- измерение содержания определяемых веществ;

- диагностику состояния сигнализатора;

- световую и звуковую сигнализацию при достижении измеряемой величиной порогов срабатывания сигнализации;

- световую и звуковую сигнализацию при возникновении неисправности;

- световую и звуковую сигнализацию при разряде аккумулятора;

- хранение в памяти результатов измерений;

- передачу информации по цифровому каналу связи на компьютер, интерфейс USB. Нанесение знака поверки на средство измерений не предусмотрено.

Заводские номера указаны на табличке, расположенном на задней панели сигнализатора. Общий вид сигнализаторов, место пломбирования от несанкционированного доступа и место нанесения знака об утверждении типа приведены на рисунке 1.

АНТ-ИГС

к ^{z vr}y газосигнализатор —II—■/ индивидуальный

ДКТЦ413441.105 ТУ

зав. № | од 20

1ExibllBT4X IP54

№ЕАЭС RU C-RU.HA65.В.00227/19

в В ER[

f ФИД

гановлен дополнительный датчик на: '

О Кислород

О Метан

О Окись углерода

О Сероводород

О Диоксид углерода

ОТКРЫВАТЬ ВО ВЗРЫВООПАСНОЙ СРЕДЕ ЗАПРЕЩЕНО!

Место пломбирования корпуса сигнализатора

Место нанесения знака

об утверждении типа

Рисунок 1 - Общий вид газосигнализаторов индивидуальных АНТ-ИГС, место пломбирования от несанкционированного доступа (пломбирование прибора производится мастикой, место нанесения пломбы указано стрелкой)

Программное обеспечение

Сигнализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемого компонента в воздухе рабочей зоны.

Встроенное ПО обеспечивает следующие основные функции:

- обработку и передачу измерительной информации от детекторов;

- формирование цифрового выходного сигнала (RS-232);

- срабатывание световой и звуковой сигнализации;

- самодиагностику аппаратной части сигнализатора;

- сохранение в энергонезависимой памяти архива результатов измерений.

Во встроенном ПО реализованы следующие основные алгоритмы:

- вычисление значений содержания определяемого компонента по данным от детектора;

- сравнение текущих результатов измерений с заданными пороговыми уровнями срабатывания сигнализации;

- непрерывная самодиагностика аппаратной части сигнализаторов;

- выдача архива, содержащего информацию (измерительной, диагностической, о режимах работы) по цифровому каналу связи RS-232.

ПО сигнализаторов идентифицируется посредством отображения номера версии встроенного ПО при подключении сигнализатора к компьютеру при запуске автономного ПО.

Влияние встроенного ПО учтено при нормировании метрологических характеристик сигнализаторов.

Сигнализаторы имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Сигнализаторы имеют возможность работы с автономным ПО для персонального компьютера под управлением ОС семейства Windows^® предназначено для просмотра настроечных параметров и градуировки газоанализаторов, установки пороговых значений срабатывания сигнализации, просмотра результатов измерений в реальном времени. Связь компьютера с сигнализаторами осуществляется по интерфейсу RS-232 (протокол обмена описан в руководстве по эксплуатации газоанализатора). Автономное ПО предназначено для использования в лабораторных условиях и не применяется при выполнении измерений в воздухе рабочей зоны.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1- Идентификационные данные встроенного ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	АНТ-ИГС
Номер версии (идентификационный номер) ПО	1.0
Цифровой идентификатор ВПО	23401 (5В69^)
Алгоритм вычисления цифрового идентификатора ВПО	СRC16
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.

Метрологические и технические характеристики

Таблица 2 - Пороги срабатывания сигнализатора с детектором ФИД

Наименование определяемого компонента (измерительного канала)	Значения порога срабатывания сигнализации, мг/м³		ПДК¹’ ²⁾, мг/м³
	Значения порога срабатывания сигнализации, мг/м³		среднесменная	максимально разовая
	Порог 1	Порог 2	среднесменная	максимально разовая
Бензин неэтилированный ГОСТ 32513-2013	100	300	100	300
Дизельное топливо, по ГОСТ 305-2013, ГОСТ 325112013, ГОСТ Р 52368-2005	300	900	300	900
Топливо для реактивных двигателей (ТС-1) ГОСТ 10227-86 с изм. 1-6	300	600	300	600
Изопропанол (СэНяО)	-	50	10	50
Ксилол (смесь изомеров) (C8H10)	50	150	50	150
Толуол (C7H8)	50	150	50	150
Пары нефти (углеводороды алифатические (С4-С10)) (по гексану) ГОСТ Р 51858-2002	300	900	300	900
¹⁾ Сигнализаторы предназначены для контроля ПДК вредных веществ в воздухе рабочей зоны (в нормальных условиях измерений) в соответствии с Постановлением Правительства Российской Федерации от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» при условии присутствия в контролируемой воздушной среде только одного определяемого компонента. ²⁾ Предельно допустимые концентрации вредных веществ указаны в соответствии с ГОСТ 12.1.005-88 ССБТ "Общие санитарно-гигиенические требования к воздуху рабочей зоны" (с изменениями 2001 года), СанПиН 1.2.3685-21 - «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания»

Таблица 3 - Пороги срабатывания сигнализатора с детектором ЭХД

Наименование определяемого компонента (измерительного канала), название блока	Значения порога срабатывания сигнализации, мг/м³	ПДК¹, ²⁾, мг/м³
Сероводород (H2S), ЭХД-Серо-водород	3	3
Оксид углерода (CO), ЭХД-СО	20	20
¹⁾ Сигнализаторы предназначены для контроля ПДК вредных веществ в воздухе рабочей зоны (в нормальных условиях измерений) в соответствии с Постановлением Правительства Российской Федерации от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений». ²⁾ Предельно допустимые концентрации вредных веществ указаны в соответствии с ГОСТ 12.1.005-88 ССБТ "Общие санитарно-гигиенические требования к воздуху рабочей зоны" (с изменениями 2001 года), СанПиН 1.2.3685-21 - «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания»

Таблица 4 - Пороги срабатывания сигнализатора с детектором ЭХД-О2

Наименование определяемого компонента (измерительного канала), название блока	Значение порога срабатывания сигнализации, объёмная доля кислорода %
Кислород (O2) ЭХД-О2	19
¹⁾Сигнализация срабатывает при снижении значения содержания определяемого компонента ниже значения порога срабатывания сигнализации.

Таблица 5 - Пороги срабатывания сигнализатора с датчиками на ИКД

Наименование определяемого компонента (измерительного канала), название блока	Значения порога срабатывания сигнализации, мг/м³, (% НКПР)⁴⁾		ПДК¹’²’³⁾, мг/м3, (% НКПР)
			среднесменная	максимально разовая
	Порог 1	Порог 2
Метан (CH4), ИКД-органика	1500 (5)	6000 (20)	7000 (22)	-
Диоксид углерода (СО2) ИКД-СО2	9000 (0,5)	27000 (1.5)	9000 (0,5)	27000 (1,5)
¹⁾ Сигнализаторы с блоком ИКД-органика предназначены для контроля ПДК вредных веществ в воздухе рабочей зоны (в нормальных условиях измерений) в соответствии с Постановлением Правительства Российской Федерации от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» при условии присутствия в контролируемой воздушной среде только одного определяемого компонента; сигнализаторы ИКД-СО2 предназначены для контроля ПДК вредных веществ в воздухе рабочей зоны (в нормальных условиях измерений) в соответствии с Постановлением Правительства Российской Федерации от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» ²⁾ Единицы измерения содержания СО2: мг/м³ и % (об.д.). ³⁾ Предельно допустимые концентрации вредных веществ указаны в соответствии с Сан-ПиН 1.2.3685-21 - «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания». ⁴⁾ Значения НКПР в соответствии с ГОСТ 31610.20-1-2020.

Таблица 6 - Пределы допускаемой основной погрешности срабатывания сигнализации

Наименование характеристики	Значение
Пределы допускаемой основной приведённой¹⁾ погрешности срабатывания сигнализации для детектора ИКД, %	±10
Пределы допускаемой основной относительной погрешности срабатывания сигнализации, %: - детекторы ФИД, ЭХД (кроме ЭХД-кислород) - детектор ЭХД-кислород	±25 ±5
¹⁾ Нормирующее значение приведённой погрешности - Порог 2.

аблица 7 - Метрологические характеристики сигнализаторов

Наименование характеристики	Значение
Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности	0,5
Пределы допускаемой дополнительной погрешности сигнализатора, вызванной изменением температуры окружающей и анализируемой сред на каждые 10°С, равны, в долях от предела допускаемой основной погрешности	±0,5

Наименование характеристики	Значение
Пределы допускаемой дополнительной погрешности сигнализатора от влияния изменения относительной влажности окружающей и анализируемой сред, в долях от пределов допускаемой основной погрешности	±1,0
Время срабатывания сигнализации, с, не более: - ФИД	15
- ИКД	60
- ЭХД	90
Пределы допускаемого изменения показаний сигнализатора за 6 ч непрерывной работы, в долях от предела допускаемой основной погрешности	±0,5

Таблица 8 - Основные технические характеристики сигнализаторов

Наименование характеристики	Значение
Время прогрева, мин, не более	5
Электропитание осуществляется от аккумулятора LiFePo4 с напряжением, В	3,6
Интервал времени работы без подзарядки аккумулятора (при температуре 20 °С и отсутствии срабатывания предупреждающих сигналов), ч., не менее	12
Время зарядки аккумуляторов, ч, не более	8
Назначенный срок службы прибора, лет¹⁾	10
Средняя наработка на отказ, ч,	10000
Сигнализаторы выполнены во взрывозащищённом исполнении. Маркировка взрывозащиты	1ExibIIBT4X
Степень защиты оболочек по ГОСТ 14254-2015	IP54
Габаритные размеры сигнализатора, мм не более: - высота - ширина - длина	92 57 160
Масса, кг, не более	0,5
Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность при температуре 25°С (без конденсации), % - диапазон атмосферного давления, кПа	от -20 до +40 от 0 до 80 от 84 до 107
¹⁾ Без учета детектора

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на табличку, расположенную на задней панели сигнализатора.

Комплектность средства измерений

Таблица 9 - Комплектность сигнализаторов

Наименование	Обозначение	Количество, шт.
Газосигнализатор индивидуальный АНТ-ИГС	ДКТЦ.413441.105-01	1
Руководство по эксплуатации	ДКТЦ.413441.105РЭ	1
Копии разрешительной документации		1 компл.
Устройство для проверки работоспособности (УПР)	ДКТЦ.441349.001	1

Наименование	Обозначение	Количество, шт.
Потребительская тара	ДКТЦ.4139455.105	1
Устройство для связи с ПК
Устройство для связи с ПК (УСО-ИГС)	ДКТЦ.426471.001	1
Устройство для связи с ПК (УСО-ИГС) "Руководство по эксплуатации	ДКТЦ.426471.001РЭ	1
Комплект средств поверки
Комплект поверочный УП - рабочий эталон 2-го разряда, регистрационный номер в реестре средств измерений № 56354-14	ДКТЦ.442269.001	1
Комплект поверочный УП - рабочий эталон 2-го разряда "Руководство по эксплуатации"	ДКТЦ.442269.001РЭ	1
ЗИП
Противопыльный фильтр	ДКТЦ.752612.001	12
Покупные изделия
Зарядные устройства для аккумулятора:
- от сети переменного тока 220В с выходным напряжением 5В и максимальным током 2А		1
- от бортовой сети постоянного тока 12В с выходным напряжением 5В и максимальным током 2А		1
Кабель USB A - mini-USB, 1м		1
Наушники		1

Сведения о методиках (методах) измерений

Методики измерений приведены в разделе 5 документа «Газосигнализатор индивидуальный АНТ-ИГС. Руководство по эксплуатации ДКТЦ.413441.105РЭ»

Нормативные и технические документы, устанавливающие требования к газосигнализаторам индивидуальным АНТ-ИГС

Приказ Росстандарта от 31 декабря 2020 года N 2315 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах

Постановление Правительства Российской Федерации от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

Газосигнализатор индивидуальный АНТ-ИГС. Технические условия ДКТЦ.413441.105ТУ

Изготовитель

Акционерное общество «Государственный научно-исследовательский химико-аналитический институт» (АО «ГосНИИхиманалит»)

ИНН 7839332218

Адрес: 190020, г. Санкт-Петербург, Бумажная ул., д. 17

Телефон: (812) 786-61-59, факс: (812) 2524847

Web сайт: http://www.himanalit.ru E-mail: himanalit@mail.ru, mail@himanalit.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес:190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

Лист № 1 Регистрационный № 84746-22 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары вертикальные стальные цилиндрические РВС-10000

Назначение средства измерений

Резервуары вертикальные стальные цилиндрические РВС-10000 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.

Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы со стационарной крышей без понтона.

Тип резервуаров - вертикальные стальные цилиндрические. Резервуары оборудованы боковой лестницей, замерным люком, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации. Резервуары также оснащены молниезащитой, защитой от статического электричества и системой тушения пожара.

Тип размещения - наземный. Фундаменты резервуаров соответствуют требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».

Резервуары зав.№№ 11, 12, 13, 16 имеют наружную теплоизоляцию стенок, которая при необходимости может быть демонтирована.

Заводской номер наносится на стенки резервуаров аэрографическим способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации резервуаров.

Пломбирование резервуаров не предусмотрено.

Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.

Резервуары зав.№№ 9, 10, 11, 12, 13, 15, 16 расположены на территории Астраханского ГПЗ - филиала ООО «Газпром переработка» по адресу: Астраханская область, Красноярский район, Муниципальное образование «Джанайский сельсовет».

Общий вид резервуаров представлен на рисунках 1-8.

Рисунок 1 - Общий вид резервуара РВС-10000 зав.№ 9

Рисунок 2 - Общий вид резервуара РВС-10000 зав.№ 10

Рисунок 3 - Общий вид резервуара РВС-10000 зав.№ 11

Рисунок 4 - Общий вид резервуара РВС-10000 зав.№ 12

Рисунок 5 - Общий вид резервуара РВС-10000 зав.№ 13

Рисунок 6 - Общий вид резервуара РВС-10000 зав.№ 15

Рисунок 7 - Общий вид резервуара РВС-10000 зав.№ 16

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики	Значение
Тип резервуаров	РВС-10000
Номинальная вместимость, м³	10000
Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), %	±0,10
Средний срок службы, лет, не менее	50
Условия эксплуатации: - температура окружающего воздуха, ^оС - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульные листы паспортов типографским способом.

Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуары вертикальные стальные цилиндрические	РВС-10000	7 шт.
Паспорта на резервуары	-	7 экз.
Градуировочные таблицы	-	7 экз.

Сведения о методиках (методах) измерений

приведены в разделе 7 паспорта.

Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-10000

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Изготовитель

Акционерное общество «Самарский резервуарный завод» (АО «СРЗ»)

ИНН: 6314005201

Адрес: 443033, г. Самара, ул. Заводская, д. 1

Телефон: +7 (846) 211-02-48

E-mail: srz@reservoir.ru

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог»

(ООО фирма «Метролог»)

Адрес: 420029, г. Казань, ул. 8 Марта, д.13, офис 33 Телефон/факс: +7(843) 513-30-75

Web-сайт: www.metrolog-kazan.ru

E-mail: metrolog-kazan-ut@mail.ru

Аттестат аккредитации ООО фирма «Метролог» по проведению испытаний средств измерений в целях утверждения типа №RA.RU.312275 от 02.08.2017 г.

Лист № 1 Регистрационный № 84745-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары вертикальные стальные цилиндрические РВСП-10000

Назначение средства измерений

Резервуары вертикальные стальные цилиндрические РВСП-10000 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание средства измерений

Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы с днищем, стационарной крышей и понтоном.

Пломбирование резервуаров не предусмотрено.

Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.

Резервуары зав.№№ 27, 28 расположены на территории Астраханского ГПЗ - филиала ООО «Газпром переработка» по адресу: Астраханская область, Красноярский район, Муниципальное образование «Джанайский сельсовет».

Общий вид резервуаров представлен на рисунках 1-3.

Рисунок 1 - Общий вид резервуара РВСП-10000 зав.№ 27

Рисунок 2 - Общий вид резервуара РВСП-10000 зав.№ 28

Рисунок 3 - Общий вид резервуаров РВСП-10000

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики	Значение
Тип резервуаров	РВСП-10000
Номинальная вместимость, м³	10000
Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), %	±0,10
Средний срок службы, лет, не менее	50
Условия эксплуатации: - температура окружающего воздуха, ^оС - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульные листы паспортов типографским способом.

Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуары вертикальные стальные цилиндрические	РВСП-10000	2 шт.
Паспорта на резервуары	-	2 экз.
Градуировочные таблицы	-	2 экз.

Сведения о методиках (методах) измерений приведены в разделе 7 паспорта.

Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВСП-10000

Изготовитель

Акционерное общество «АП Саратовский завод резервуарных металлоконструкций»

(АО «АП РМК»)

ИНН: 6453009475

Адрес: 410052, г. Саратов, проспект 50 Лет Октября, 134

Телефон: +7 (8452) 63-33-77

E-mail: rulon@rmk.ru

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог»

(ООО фирма «Метролог»)

Адрес: 420029, г. Казань, ул. 8 Марта, д.13, офис 33

Телефон/факс: +7(843) 513-30-75

Web-сайт: www.metrolog-kazan.ru

E-mail: metrolog-kazan-ut@mail.ru

Лист № 1 Регистрационный № 84744-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары вертикальные стальные цилиндрические РВСП-20000

Назначение средства измерений

Резервуары вертикальные стальные цилиндрические РВСП-20000 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание средства измерений

Пломбирование резервуаров не предусмотрено.

Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.

Резервуары зав.№№ 17, 18, 19, 20 расположены на территории Астраханского ГПЗ -филиала ООО «Газпром переработка» по адресу: Астраханская область, Красноярский район, Муниципальное образование «Джанайский сельсовет».

Общий вид резервуаров представлен на рисунках 1-5.

Рисунок 1 - Общий вид резервуара РВСП-20000 зав.№ 17

Рисунок 2 - Общий вид резервуара РВСП-20000 зав.№ 18

Рисунок 3 - Общий вид резервуара РВСП-20000 зав.№ 19

Рисунок 4 - Общий вид резервуара РВСП-20000 зав.№ 20

Рисунок 5 - Общий вид резервуаров РВСП-20000

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики	Значение
Тип резервуаров	РВСП-20000
Номинальная вместимость, м³	20000
Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), %	±0,10
Средний срок службы, лет, не менее	50
Условия эксплуатации: - температура окружающего воздуха, ^оС - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульные листы паспортов типографским способом.

Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуары вертикальные стальные цилиндрические	РВСП-20000	4 шт.
Паспорта на резервуары	-	4 экз.
Градуировочные таблицы	-	4 экз.

Сведения о методиках (методах) измерений приведены в разделе 7 паспорта.

Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВСП-20000

Изготовитель

Акционерное общество «Самарский резервуарный завод» (АО «СРЗ»)

ИНН: 6314005201

Адрес: 443033, г. Самара, ул. Заводская, д. 1

Телефон: +7 (846) 211-02-48

E-mail: srz@reservoir.ru

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог»

(ООО фирма «Метролог»)

Адрес: 420029, г. Казань, ул. 8 Марта, д.13, офис 33

Телефон/факс: +7(843) 513-30-75

Web-сайт: www.metrolog-kazan.ru

E-mail: metrolog-kazan-ut@mail.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «25» февраля 2022 г. № 467

Лист № 1 Регистрационный № 84743-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Масс-спектрометры с индуктивно связанной плазмой 7850 ICP-MS

Назначение средства измерений

Масс-спектрометры с индуктивно связанной плазмой 7850 ICP-MS (далее - масс-спектрометры) предназначены для измерений элементного и изотопного состава в различных веществах и металлах.

Описание средства измерений

Принцип действия масс-спектрометров основан на детектировании положительно заряженных ионов, образовавшихся в процессе ионизации изотопов элементов в аргоновой индуктивно связанной плазме, возбуждаемой высокочастотным электромагнитным полем.

Управляемые и контролируемые компьютером масс-спектрометры состоят из источника ионов - блока индуктивно связанной плазмы, системы ионных линз, вакуумной системы, квадрупольного масс-фильтра и детектора ионов.

Источник ионов масс-спектрометров состоит из радиочастотного генератора, узла ввода образца, который включает в себя перистальтический насос, распылитель, распылительную камеру, горелку. Оптимальное положение плазменной горелки автоматически настраивается компьютерной системой управления.

Анализируемый образец с помощью перистальтического насоса подается в распылитель и затем в виде аэрозоля транспортируется потоком аргона в плазму. Под действием высокой температуры вещества, содержащиеся в образце, десольватируются, распадаются на атомы и ионизируются. Ионы отделяются от фотонов и нейтральных частиц путем изменения траектории их движения на 90 градусов в линзе-дефлекторе и после прохождения системы ионной оптики попадают в квадрупольный масс-фильтр. В масс-фильтре осуществляется разделение ионов в соответствии с отношением массы к заряду. Регистрация ионов осуществляется с помощью высокочувствительного электронного умножителя имеющего высокую линейность в рабочем диапазоне концентраций.

Общий вид масс-спектрометров представлен на рисунке 1.

Пломбирование и нанесение знака поверки на масс-спектрометры не предусмотрено.

Заводской номер в виде наклейки наносится на переднюю панель масс-спектрометра.

Место нанесения заводского номера

Рисунок 1 - Общий вид масс-спектрометров

Программное обеспечение

Масс-спектрометры оснащены автономным программным обеспечением (далее по тексту - ПО), которое управляет работой прибора и собирает, отображает, обрабатывает и хранит полученные данные. Все ПО является метрологически значимым и выполняет следующие функции:

- управление прибором и процедурой измерений;
- сбор и обработка данных, поступающих с детектора масс-спектрометра;
- сохранение результатов измерений на жестком диске персонального компьютера;
- обсчет результатов измерений;
- создание отсчетов по результатам измерений.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MassHunter 5.1 Workstation Software for ICP-MS
Номер версии (идентификационный номер) ПО	не ниже D.01.01
Цифровой идентификатор ПО	-

Лист № 3 Всего листов 5 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Чувствительность (для контрольных элементов, без подачи газа-реактанта), (имп/с)/(мг/дм³), не менее: - литий (7Li)	75^10⁶
- стронций (88Sr)	225•IO⁶
- свинец(208Pb)	125-10⁶
Предел обнаружения, нг/дм^3, не более	0,05
Относительное СКО выходного сигнала, %, не более	2,0

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон массовых чисел, а.е.м.	от 2 до 260
Относительная интенсивность сигнала оксидных ионов (¹⁵³BaO⁺/¹³⁷Ba⁺), %, не более	0,5
Потребляемая мощность, кВ^А, не более	6,6
Габаритные размеры масс-спектрометров, мм, не более: - высота	595
- ширина	600
- длина	730
Масса, кг, не более	100
Параметры электрического питания: - напряжение переменного тока, В	от 187 до 242
- частота переменного тока, Г ц	от 49 до 51
Срок службы, лет, не менее	8
Наработка на отказ, ч, не менее	10000
Условия эксплуатации: - диапазон температур окружающей среды¹⁾, °С	от +15 до +30
- относительная влажность, %, не более	80
- диапазон атмосферного давления, кПа	от 84,0 до 106,7
¹⁾ С изменением температуры не более 2 °С в час

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Масс-спектрометр с индуктивно связанной плазмой 7850 ICP-MS	-	1 шт.
Компьютер	-	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе «Масс-спектрометры с индуктивно связанной плазмой 7850 ICP-MS. Руководство по эксплуатации» в разделах «Создание партии» и «Выполнение очереди».

При использовании в сфере государственного регулирования обеспечения единства измерений масс-спектрометры применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные и технические документы, устанавливающие требования к масс-спектрометрам

Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 г. № 3455 Государственная поверочная схема для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов.

Техническая документация «Agilent Technologies, Inc.», США

Изготовитель

«Agilent Technologies, Inc.», США

Адрес: 5301 Stevens Creek Boulevard, Santa Clara, CA 95051, United States

Телефон: +1 800 227 9770

Web-сайт: www.agilent.com

E-mail: cag_sales-na@agilent.com

Завод-изготовитель

Agilent Technologies Singapore Pte. Ltd., Сингапур

Адрес: 1 Yishun Avenue 7, Singapore 768923

Телефон: (65) 6307 76 37

Факс: (65) 6307 76 31

Web-сайт: www.agilent.com

E-mail: vps-customerservice@agilent.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.

Лист № 1 Регистрационный № 84742-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Толщиномеры СИТиЗ

Назначение средства измерений

Толщиномеры СИТиЗ (далее - толщиномеры) предназначены для измерений толщины (расстояний) неферромагнитных покрытий на ферромагнитных основаниях и толщины металлических оснований.

Описание средства измерений

Принцип действия толщиномера основан на магнитоиндукционном и эхо-импульсном электромагнитно-акустическом методах.

При реализации эхо-импульсного электромагнитно-акустического принципа измерений возбуждение ультразвуковых колебаний производится за счёт взаимодействия вихревых токов, наводимых на поверхности токопроводящего материала катушкой электромагнитноакустического преобразователя (далее - ЭМАП) при подаче в нее импульса тока ультразвуковой частоты, с магнитным полем постоянного магнита этого преобразователя. Импульс ультразвуковых колебаний распространяется по нормали к поверхности излучения, достигает противоположной поверхности изделия, отражается от нее в обратном направлении и возвращается к ЭМАП. Под действием импульса, достигшего поверхности изделия, со стороны которой расположен ЭМАП, и магнитного поля ЭМАП, на поверхности изделия снова возникают вторичные вихревые токи, электромагнитное поле которых наводит в катушках ЭМАП серию импульсов. Метод измерений основан на регистрации этих импульсов при многократных отражениях.

В основе магнитоиндукционного метода лежит возможность измерения величины электродвижущей силы (ЭДС), возникающей в измерительной обмотке магнитоиндукционного преобразователя, при установке его на объект контроля и зависящей от свойств материала основания и расстояния между преобразователем и металлом токопроводящего основания (толщиной покрытия).

Импульсный магнитоиндукционный принцип измерений основан на законе индукции Фарадея - явлении возникновения электрического тока при изменении во времени магнитного поля. А именно его частного случая - явления возникновения ЭДС взаимной индукции во вторичной обмотке, при изменении силы тока в первичной обмотке, и наоборот. При приближении магнитоиндукционного преобразователя (далее - МИП) к ферромагнитному изделию величина вносимого коэффициента взаимной индукции увеличивается.

Конструктивно толщиномер состоит из: электронного блока, устройства обеспечения удаленного измерения, ЭМАП, МИП и персонального компьютера. Толщиномер имеет информационную табличку, на которой нанесено наименование средства измерения и его заводской номер.

Общий вид толщиномеров с указанием составных частей представлен на рисунке 1.

Пломбирование толщиномеров не предусмотрено.

1 - электронный блок толщиномера ЕРКД.401163.230; 2 - устройство обеспечения удаленного измерения ЕРКД.401163.270; 3 - электромагнитно-акустический преобразователь

ЕРКД.401163.240; 4 - магнитоиндукционный преобразователь ЕРКД.401163.150; 5 - комплект мер ЕРКД.766619.014; 6 - персональный компьютер (ноутбук)

Рисунок 1 - Общий вид толщиномеров

Программное обеспечение

Программное обеспечение (далее - ПО) толщиномера ЕРКД.00044-01 позволяет реализовать следующие режимы работы:

- подготовка к измерению;
- проведение измерений.

ПО KR001 ЕРКД.00038-01 позволяет реализовать следующие режимы работы:

- подготовка к измерению;
- проведение измерений;
- сохранение и обработка результатов измерений.

ПО KR002 ЕРКД.00043-01 позволяет реализовать следующие режимы работы:

- подготовка к измерению;
- проведение измерений;
- сохранение и обработка результатов измерений.

ПО KR003 ЕРКД.00037-01 позволяет реализовать следующие режимы работы:

- подготовка к измерению;
- проведение измерений;
- сохранение и обработка результатов измерений.

Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик толщиномера СИТиЗ за пределы допускаемых значений.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ЕРКД.00044-01	KR001 ЕРКД.00038-01	KR002 ЕРКД.00043-01	KR003 ЕРКД.00037-01
Номер версии (идентификационный номер) ПО	не ниже 1.0
Цифровой идентификатор ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений толщины ЭМАП, мм	от 2 до 10
Пределы допускаемой абсолютной погрешности измерений толщины ЭМАП, мм	±0,01-Н*
Диапазон измерений расстояния МИП, мм: - для МИП ЕРКД.401163.150 - для МИП ЕРКД.401163.250	от 2 до 10 от 2 до 5
Пределы допускаемой абсолютной погрешности измерений расстояний МИП, мм	±0,02 •h**
* Н - измеренное значение толщины, мм. ** h - измеренное значение толщины покрытия, мм.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон установки скорости распространения ультразвуковых колебаний, м/с	от 2000 до 4000
Габаритные размеры электронного блока толщиномера, мм: - длина	310
- ширина	84
- высота	188
Масса, кг, не более	30
Средняя наработка на отказ, ч, не менее	500
Средний срок службы до капитального ремонта, ч, не менее	8000
Параметры электрического питания: - напряжение переменного тока, В	от 200 до 240
- частота переменного тока, Г ц	от 48,75 до 51,25
Рабочие условия эксплуатации: - диапазон рабочих температур окружающего воздуха, °С	от + 15 до + 35
- относительная влажность окружающего воздуха при 25 °С, %, не более	80
- атмосферное давление, кПа	от 84 до 102

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта методом печати.

Комплектность средства измерений

Таблица 4 - Комплектность толщиномеров

Наименование	Обозначение	Количество
1 Толщиномер, в составе:	СИТиЗ	1 шт.
1.1 Электронный блок толщиномера СИТиЗ	ЕРКД.401163.230	1 шт.
1.2 Устройство обеспечения удаленного измерения	ЕРКД.401163.270	1 шт.
1.3 Электромагнитно-акустический преобразователь	ЕРКД.401163.140	1 шт.*
1.4 Электромагнитно-акустический преобразователь	ЕРКД.401163.240	1 шт.*
1.5 Оснастка преобразователя	ЕРКД.441439.001	1 шт.*
1.6 Оснастка преобразователя	ЕРКД.441439.002	1 шт.*
1.7 Магнитоиндукционный преобразователь	ЕРКД.401163.150	1 шт.*
1.8 Магнитоиндукционный преобразователь	ЕРКД.401163.250	1 шт.*
1.9 Оснастка преобразователя	ЕРКД.441439.003	1 шт.*
1.10 Оснастка преобразователя	ЕРКД.441439.004	1 шт.*
1.11 Комплект мер	ЕРКД.766619.014	1 шт.
1.12 Программное обеспечение толщиномера СИТиЗ	ЕРКД.00044-01	1 шт.
1.13 Программное обеспечение СИТиЗ KR003	ЕРКД.00037-01	1 шт.**
1.14 Программное обеспечение СИТиЗ KR001	ЕРКД.00038-01	1 шт.**
1.15 Программное обеспечение СИТиЗ KR002	ЕРКД.00043-01	1 шт.**
1.16 Персональный компьютер (ноутбук)		1 шт.***
1.17 Кабель соединительный USB 2.0 - USB 2.0		1 шт.
1.18 Кабель соединительный с разъемами WEIPU SF1610		1 шт.
1.19 Блок питания	GSM18E05-P1J	1 шт.
1.20 Кабель питания АТсот С13		1 шт.
2 Паспорт	ЕРКД.401163.290ПС	1 экз.
3 Руководство по эксплуатации	ЕРКД.401163.290РЭ	1 экз.
4 Методика поверки	651-21-062 МП	1 экз.
* Количество и тип преобразователей c оснасткой	определяется требованиями заказчика и
указывается в паспорте на толщиномер.
** Поставляемый программный продукт определяется требованиями заказчика и указывается
в паспорте на толщиномер.
*** Поставляется по требованию заказчика толщиномера.

Сведения о методиках (методах) измерений

приведены в документе «Толщиномер СИТиЗ. Руководство по эксплуатации», раздел 2 «Использование по назначению».

Нормативные и технические документы, устанавливающие требования к толщиномерам СИТиЗ

Приказ Росстандарта №2840 от 29.12.2018 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140’⁹ до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»

Приказа Росстандарта №3276 от 23.12.2019 «Об утверждении Государственной поверочной схемы для средств измерений толщины покрытий в диапазоне значений от 1 до 120000 мкм»

Толщиномер СИТиЗ. Технические условия. ЕРКД.401163.290ТУ

Изготовитель

Общество с ограниченной ответственностью «Научно-Технический Центр «Эталон» (ООО «НТЦ «Эталон»)

ИНН 7804420632

Адрес: 197343, Санкт-Петербург, ул. Матроса Железняка, дом 57, литера А, помещение 141-Н

Телефон (факс): (812) 640-66-92

Web-сайт: www.ntc-etalon.ru

E-mail: ntc-etalon@yandex.ru

Испытательный центр

Федеральное государственное унитарное предприятия «Всероссийский научно -исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Web-сайт: www.vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018

Лист № 1 Регистрационный № 84741-22 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы Rapidox SF6 6100

Назначение средства измерений

Газоанализаторы Rapidox SF6 6100 (далее - газоанализаторы) предназначены для измерений объемной доли гексафторида серы (элегаза, SF6), объемной доли воздуха, объемной доли диоксида серы (SO2), температуры точки росы газовых сред, используемых в высоковольтных установках.

Описание средства измерений

Принцип действия датчика гексафторида серы в газоанализаторах - оптический. Принцип действия датчика диоксида серы в газоанализаторах - электрохимический. Принцип действия датчика температуры точки росы в газоанализаторах - емкостной. Принцип действия датчика воздуха - электрохимический.

Газоанализаторы представляют собой одноблочные переносные приборы. Конструктивно газоанализаторы представлены в трёх модификациях:

- Rapidox SF6 6100 Portable, выполнен в корпусе в виде транспортного чемодана;
- Rapidox SF6 6100 Pump Back, выполнен в корпусе в виде транспортного чемодана и имеет устройство возврата анализируемого газа в газовую магистраль;
- Rapidox SF6 6100 Bench, выполнен в настольном исполнении.

Газоанализаторы могут иметь от одного до четырех измерительных каналов (объемной доли гексафторида серы, воздуха, диоксида серы и температуры точки росы). Проба подается под избыточным давлением.

Результаты измерений выводятся на жидкокристаллический дисплей, расположенный на передней панели газоанализатора. Электрическое питание газоанализаторов осуществляется от встроенного аккумулятора или от сети.

На лицевой панели газоанализатора Rapidox SF6 6100 модификации Rapidox SF6 6100 Bench расположены:

- жидкокристаллический дисплей;
- кнопка включения/выключения газоанализатора;
- датчик расхода;
- разъемы для подачи анализируемой газовой смеси;

На задней панели газоанализатора Rapidox SF6 6100 модификации Rapidox SF6 6100 Bench расположены:

- порт RS-232/RS-485;
- аналоговые выходы.

На лицевой панели газоанализатора Rapidox SF6 6100 модификации Rapidox SF6 6100 Portable расположены:

- жидкокристаллический дисплей;
- кнопка включения/выключения газоанализатора;

- термопринтер;

- USB-разъем;
- индикатор заряда батареи;
- клемма заземления;
- разъемы для подачи анализируемой газовой смеси.

На лицевой панели газоанализатора Rapidox SF6 6100 модификации Rapidox SF6 6100 Pump Back расположены:

- жидкокристаллический дисплей;
- кнопка включения/выключения газоанализатора;
- термопринтер;
- USB-разъем;
- индикатор заряда батареи;
- клемма заземления;
- разъемы для подачи анализируемой газовой смеси.

Доступ в режим корректировки показаний анализаторов защищен программным способом. В анализаторах механические узлы регулировки отсутствуют.

Доступ к элементам конструкции защищен наклейками, саморазрушающимися при вскрытии, нанесенными на крепежные винты корпуса газоанализатора.

Заводской номер газоанализатора указывается на наклейке, расположенной на боковой панели газоанализатора в виде цифрового обозначения. Знак поверки наносится на свидетельство о поверке и/или в паспорт.

Общий вид газоанализаторов представлен на рисунках 1-3.

Место нане-

сения знака утверждения типа

Место

нанесения

Рисунок 1 - Общий вид газоанализатора Rapidox SF6 6100 модификации Rapidox SF6

6100 Bench

наклеек для предотвращения доступа к крепежным винтам

PRINTER

GAS OUT i< »

RUN

ArQ EARTH

fQl BATTERY

. C) POWER

Pressure

Menu Sample

99.9"

rapidox

SF6 6100

PORTABLE GAS ANALYSER

SAMPLE GAS O'

Место нанесения наклеек для предотвращения доступа к крепежным

Место нанесения знака утверждения типа

Рисунок 2 - Общий вид газоанализатора Rapidox SF6 6100 модификации Rapidox SF6

6100 Portable

Место

нанесения

типа

Место

нанесения

наклеек для

предотвраще

ния доступа к

крепежным

винтам

знака утвер

ждения

Рисунок 3 - Общий вид газоанализатора Rapidox SF6 6100 модификации Rapidox SF6 6100 Pump Back

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО).

ПО осуществляет функции:

- расчет содержания определяемого компонента;
- отображение результатов измерений на дисплее;
- передачу результатов измерений по интерфейсу связи с компьютером;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей (связь, конфигурация);
- контроль архивации измерений;
- контроль внешней связи LAN, USB, RS232/RS485.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	6100-PB
Номер версии (идентификационный номер) ПО	не ниже 63.5.8.2018
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений объемной доли гексафторида серы, %	от 0 до 100
Пределы допускаемой основной приведенной¹⁾ погрешности измерений объемной доли гексафторида серы, %	±0,5
Диапазон показаний температуры точки росы, ^оС	от -60 до +20
Диапазон измерений температуры точки росы, ^оС	от -60 до -5
Пределы допускаемой основной абсолютной погрешности измерений температуры точки росы, ^оС	±2
Диапазон измерений объемной доли диоксида серы²⁾, млн^-1	от 0 до 100 от 0 до 500
Пределы допускаемой основной приведенной¹⁾ погрешности измерений объемной доли диоксида серы, %, в диапазоне от 0 до 100 млн^-1	±15
Пределы допускаемой основной приведенной¹⁾ погрешности измерений объемной доли диоксида серы, %, в диапазоне от 0 до 500 млн^-1	±5
Диапазон измерений объемной доли воздуха, %	от 0 до 100
Пределы допускаемой основной приведенной¹⁾ погрешности измерений объемной доли воздуха, %	±5
Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности	0,5
Диапазон показаний объемной доли тетрафторида углерода³⁾, %	от 0 до 60
Диапазон показаний объемной доли фтороводорода³-¹, млн^-1	от 0 до 10
Диапазон показаний объемной доли монооксида углерода^3-, млн^-1	от 0 до 100

Наименование характеристики	Значение
Диапазон показаний объемной доли сероводорода³-¹, млн^-1	от 0 до 100
Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей среды относительно нормальных условий измерений, в долях основной погрешности	±0,5
Пределы допускаемой дополнительной погрешности газоанализатора от изменения относительной влажности относительно нормальных условий измерений, в долях основной погрешности	±0,1
Пределы допускаемой дополнительной погрешности от влияния содержания неизмеряемых компонентов (диоксид углерода), в долях основной погрешности	±0,17
Нормальные условия измерений -температура окружающей среды, ^оС -атмосферное давление, кПа -относительная влажность, %	от +15 до +25 от 84 до 106 от 30 до 80
¹⁾ Приведенная к верхнему пределу диапазона измерений ²⁾ Диапазон измерений объемной доли диоксида серы определяется при заказе газоанализаторов ³⁾ Пределы допускаемой погрешности не нормируются

Таблица 3 - Основные технические характеристики газоанализатора Rapidox SF6 6100 модификации Rapidox SF6 6100 Bench

Наименование характеристики	Значение
Время прогрева, мин, не более (при 20 °С)	10
Время одного измерения, мин, не более	8
Напряжение от сети переменного тока, В	от 85 до 264
Частота переменного тока, Гц	от 47 до 63
Масса, кг, не более	7
Габаритные размеры газоанализатора, мм, не более -длина	350
-ширина	263
-высота	150
Условия эксплуатации: -температура окружающей среды, ^оС	от -10 до +40
-относительная влажность, %	от 10 до 90
-атмосферное давление, кПа	от 80,0 до 110,0
Средний срок службы, лет	10
Средняя наработка до отказа, ч	2000

Таблица 4 - Основные технические характеристики газоанализатора Rapidox SF6 6100 модификации Rapidox SF6 6100 Portable

Наименование характеристики	Значение
Время прогрева, мин, не более (при 20 °С)	10
Время одного измерения, мин, не более	8
Напряжение питания от аккумулятора, В	13,4
Количество измерений в режиме работы от аккумулятора, не менее	10
Напряжение от сети переменного тока, В	от 85 до 264
Частота переменного тока, Гц	от 47 до 63
Масса, кг, не более	8,5

Наименование характеристики	Значение
Габаритные размеры газоанализатора, мм, не более
-длина	480
-ширина	360
-высота	180

Наименование характеристики	Значение
Условия эксплуатации:
-температура окружающей среды, ^оС	от -10 до +40
-относительная влажность, %	от 10 до 90
-атмосферное давление, кПа	от 80,0 до 110,0
Средний срок службы, лет	10
Средняя наработка до отказа, ч	2000

Таблица 5 - Основные технические характеристики газоанализатора Rapidox SF6 6100 модификации Rapidox SF6 6100 Pump Back c обратным насосом

Наименование характеристики	Значение
Время прогрева, мин, не более (при 20 °С)	10
Время одного измерения, мин, не более	8
Напряжение питания от аккумулятора, В	13,4
Количество измерений в режиме работы от аккумулятора, не	10
менее
Напряжение от сети переменного тока, В	от 85 до 264
Частота переменного тока, Гц	от 47 до 63
Масса, кг, не более	21
Габаритные размеры газоанализатора, мм, не более
-длина	480
-ширина	360
-высота	180
Условия эксплуатации:
-температура окружающей среды, ^оС	от -10 до +40
-относительная влажность, %	от 10 до 90
-атмосферное давление, кПа	от 80,0 до 110,0
Средний срок службы, лет	10
Средняя наработка до отказа, ч	2000

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на корпус газоанализаторов в виде наклейки, как указано на рисунках 1-3.

Комплектность средства измерений

Таблица 6 - Комплектность газоанализатора

Наименование	Обозначение	Количество
Газоанализатор	Rapidox SF6 6100	1 шт.
Комплект запасных частей	-	1 шт.
Руководство по эксплуатации	РЭ	1 экз.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Газоанализатор Rapidox SF6 6100. Руководство по эксплуатации», п.п. 4-7.

Нормативные и технические документы, устанавливающие требования к газоанализаторам Rapidox SF6 6100

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

Техническая документация изготовителя «Cambridge Sensotec Limited», Великобритания.

Изготовитель

«Cambridge Sensotec Limited», Великобритания

Адрес: 29 Stephenson Road, St. Ives, Cambs, PE27 3WJ, United Kingdom

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес:190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU 311541.

Лист № 1

Всего листов 4

Регистрационный № 84739-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики динамического давления ИТ12.34.000

Назначение средства измерений

Датчики динамического давления ИТ12.34.000 (далее - датчики) предназначены для измерений переменного, в том числе импульсного, давления жидких и газообразных сред.

Описание средства измерений

Принцип действия датчиков основан на использовании прямого пьезоэлектрического эффекта. Измеряемое давление воздействует на мембрану датчика, деформация которой передается на пьезокристаллические чувствительные элементы, генерирующие электрический заряд, пропорциональный воздействующему давлению.

Датчики представляют собой неразъемную сварную герметичную конструкцию с мембраной на торце, в которой реализована двухпроводная дифференциальная схема работы с пьезоэлементами. От механических воздействий мембрану предохраняет крышка с отверстиями.

Датчики изготавливаются с разными вариантами исполнения кабеля и соединителя.

Заводской номер, состоящий из пяти цифр арабского алфавита, однозначно идентифицирующий каждый экземпляр, выполнен методом лазерной гравировки.

Общий вид датчиков с указанием места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки и пломбирование датчиков не предусмотрено.

Место нанесения

заводского номера

Рисунок 1 - Общий вид датчиков с указанием места нанесения заводского номера

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Верхний предел измерений, кПа	2500
Пределы допускаемой основной абсолютной погрешности, кПа	± (0,05 + 0,05-P*)
Номинальное значение коэффициента преобразования, пКл/кПа	1,3
Отклонение действительного значения коэффициента преобразования от номинального значения, %, не более	20
Отклонение действительного значения коэффициента преобразования от паспортного значения в течение межповерочного интервала, %, не более	5
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур, %	15
Частота собственного резонанса в закрепленном состоянии, кГц, не менее	25
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа	от +18 до +25 от 30 до 80 от 84,0 до 106,7
* P_i - измеряемое значение давления

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Электрическое сопротивление изоляции между сигнальными выводами,
сигнальными выводами и корпусом при напряжении 100 В, не менее:
- в нормальных условиях применения, МОм	100
- в диапазоне рабочих температур, кОм	50
Диапазон рабочих температур, °С	от -50 до +650
Предельно допускаемое избыточное давление, кПа, не более	10 000
Степень защиты от внешних воздействий по ГОСТ 14254	IP67
Габаритные размеры, мм, не более
- диаметр	28
- длина (без кабеля)*	76
Масса (без кабеля), кг, не более	0,1
* Длина кабеля (горячей и холодной его части) определяется заказчиком	в соответствии с
кодом исполнения

Знак утверждения типа

Нанесение знака утверждения типа на датчики не предусмотрено. Знак утверждения типа наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Датчик динамического давления	ИТ12.34.000	1 шт.
Датчик динамического давления ИТ12.34.000. Паспорт	ИТ12.34.000 ПС	1 экз.
Датчик динамического давления ИТ12.34.000. Руководство по эксплуатации	ИТ12.34.000 РЭ	1 экз. в один адрес или на партию более 10 шт.
ГСИ. Датчики динамического давления ИТ12.34.000. Методика поверки	ИТ12.34.000 МП	1 экз. в один адрес или на партию более 10 шт.

Сведения о методиках (методах) измерений

В разделе «Использование по назначению» руководства по эксплуатации ИТ12.34.000 РЭ.

Нормативные документы, устанавливающие требования к датчикам динамического давления ИТ12.34.000

ГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений переменного давления в диапазоне от 140² до 2,540⁷ Па для частот от 540^-1 до 140⁴ Гц и длительностей от 140^-5 до 10 с при постоянном давлении до 540⁶ Па

Изготовитель

Общество с Ограниченной Ответственностью «Научно-производственное предприятие «Измерительные Технологии» (ООО «НПП ИТ»)

ИНН5254016204

Адрес: 607188, г. Саров Нижегородской обл., ул. Димитрова, д. 12

Телефон: (83130) 78-626, 78-551

Факс: (83130) 78-708

E-mail: it@unim.ru

Web-site: www.unim.ru,www.mtels.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Российский Федеральный Ядерный Центр - Всероссийский научно-исследовательский институт экспериментальной физики (ФГУП «РФЯЦ-ВНИИЭФ»)

Адрес: 607188, г. Саров, Нижегородской обл., пр. Мира, д. 37

Телефон: (83130) 222-24, 219-46

Факс: (83130) 222-32

E-mail: nio30@olit.vniief.ru

Аттестат аккредитации ФГУП «РФЯЦ-ВНИИЭФ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU 311769 от 07 июля 2016 г.

Лист № 1 Регистрационный № 84738-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дозиметры-радиометры RadiaScan-801M

Назначение средства измерений

Дозиметры-радиометры RadiaScan-801M (далее - дозиметры-радиометры) предназначены для измерений:

- амбиентного эквивалента дозы ^Н (10) (АЭД) гамма- и рентгеновского излучения ( далее - фотонного излучения);
- мощности амбиентного эквивалента дозы ^{H (10)} (МАЭД) фотонного излучения;
- плотности потока бета-частиц от источников излучения и от загрязненных поверхностей.

Описание средства измерений

Принцип действия дозиметров-радиометров основан на преобразовании детектором излучения потока фотонов гамма- и рентгеновского излучений, потока бета-частиц и потока альфа-частиц в последовательность электрических сигналов. Эти сигналы формируются по длительности и амплитуде, а затем поступают на микропроцессорную схему регистрации, которая обеспечивает представление результатов измерений на OLED дисплее. В процессе измерений показания на дисплее меняются автоматически, при этом микроконтроллер усредняет результаты измерений и подсчитывает случайную погрешность измерений в доверительном интервале 0,95.

Конструктивно дозиметр-радиометр выполнен в компактном корпусе из ударопрочного полистирола и состоит из двух скрепленных винтами панелей. В корпусе размещены следующие основные устройства:

- детектор ионизирующего излучения - газоразрядный счетчик «Бета-1-1»;
- печатная плата с элементами измерительной схемы (микроконтроллер);
- OLED дисплей;
- два элемента питания типа ААА;
- звуковой динамик (излучатель звука).

В качестве детектора излучения используется торцевой газоразрядный счетчик Гейгера-Мюллера типа «Бета-1-1».

Дозиметр-радиометр относится к носимым средствам измерений и применяется для оценки и контроля радиационной обстановки в помещениях и окружающей среде, а также для поиска загрязненных радионуклидами предметов и участков местности.

Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится на пленочную этикетку, клеящуюся на корпус прибора под съемной крышкой-фильтром, по системе нумерации предприятия-изготовителя.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид и место пломбирования дозиметра-радиометра от несанкционированного доступа представлены на рисунке 1.

Рисунок 1 - Общий вид дозиметра-радиометра и схема пломбировки от несанкционированного доступа

Программное обеспечение

Используемое в дозиметрах-радиометрах программное обеспечение состоит из встроенного программного обеспечения (далее - ПО) в виде программного кода, записанного в энергонезависимую память микроконтроллера на этапе изготовления с помощью специального оборудования (программатора).

Метрологически значимой частью является встроенное ПО. Результаты измерений сохраняются во внутренней памяти дозиметра-радиометра. Модификация или удаление сохраненных результатов измерений возможна только с помощью специальных аппаратных средств. Доступа к цифровому идентификатору ПО нет.

Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р50.2.077-2014.

Т а бл и ца 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО:	RadiaScan-801M
Номер версии (идентификационный номер) ПО	V.4.XX, где X - от 0 до 9 метрологически незначимая часть ПО
Цифровой идентификатор ПО	отсутствует

Лист № 3 Всего листов 6 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон энергий регистрируемого фотонного излучения, кэВ	от 50 до 3000
Диапазон измерений амбиентного эквивалента дозы (АЭД) фотонного излучения ^{H (10)}, мЗв	от 0,001 до 1000
Диапазон измерений мощности амбиентного эквивалента дозы (МАЭД) фотонного излучения ^Н (ю), мкЗв/ч	от 0,1 до 10000
Энергетическая зависимость чувствительности к гамма-излучению относительно излучения ¹³⁷Cs, %	от -35 до +45
Анизотропия чувствительности при энергии фотонного излучения 60 кэВ, ¹³⁷Cs, и ⁶⁰Co в диапазоне углов от минус 90° до плюс 90° относительно нормального падения гамма-излучения в пределах, %	В таблице 4
Диапазон измерений плотности потока бета-частиц, част/(см²^мин)	от 5 до 30000
Нижний предел энергии регистрируемого бета-излучения, МэВ, не более	0,05
Чувствительность дозиметров-радиометров к бета-излучению радионуклидов относительно чувствительности к бета-излучению ⁹⁰Sr+⁹⁰Y в пределах, %:	от -77 до -82
- для радионуклида ¹⁴C	от -58 до -61
- для радионуклида ¹⁴⁷Pm 137	от -36 до -46
- для радионуклида ¹³⁷Cs 204 - для радионуклида ²⁰⁴Tl	от +6 до +12
- для радионуклида ¹⁰⁶Ru+¹⁰⁶Rh	от +30 до +32
Пределы допускаемой основной относительной погрешности измерений, %: - АЭД фотонного излучения;	±15
- МАЭД фотонного излучения;	±15
- плотности потока бета-частиц	±20
Пределы допускаемой дополнительной относительной погрешности измерений при изменении температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, %	±2
Пределы допускаемой дополнительной относительной погрешности измерений, вызванной воздействием повышенной влажности окружающего воздуха, %	±3
Нормальные условия измерений: - температура окружающей среды, °С	от +15 до +25
- относительная влажность, %	от 30 до 80
- атмосферное давление, кПа	от 84,0 до 106,7

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Время установления рабочего режима, мин, не более	1
Нестабильность показаний при измерении МАЭД и плотности потока бета-частиц за 6 ч непрерывной работы, %, не более	10
Элементы питания: - батарейки щелочного типа или аккумуляторы Ni-MH 1100 мА/ч, шт - питание от USB	2 Не ограничено
Суммарное напряжение элементов питания, В	от 1,9 до 3,2
Потребляемый ток от USB, мА, не более	500
Габаритные размеры (длина^хширина^хглубина), мм, не более	110^х60^х23
Масса без элементов питания, г, не более	110
Условия эксплуатации: • температура окружающего воздуха, °С • относительная влажность (при температуре +35°С и более низких температурах, без конденсации влаги), % • атмосферное давление, кПа	от -20 до +50 до 75 от 66,0 до 106,7
Средний срок службы, лет, не менее	10
Средняя наработка на отказ, ч, не менее	13000

Таблица 4 - Предельные значения анизотропии чувствительности при измерении МАЭД фотонного излучения

Плоскость вращения	Энергия, кэВ (Режим)	Диапазон углов	Анизотропия чувствительности,%
Вертикальная	65(N80)	от 0° до ±60°	от -25 до +30
	65(N80)	от ±60° до ±90°	от 0 до 270
	662 кэВ (¹³⁷Cs)	от 0° до ±90°	от -30 до 0
	1,25 МэВ (⁶⁰Co)	от 0° до ±90°	от -20 до +1
Горизонтальная	65(N80)	от 0° до ±60°	от -25 до +30
	65(N80)	от ±60° до ±90°	от -80 до +200
	662 кэВ (¹³⁷Cs)	от 0° до ±90°	от -55 до 0
	1,25 МэВ (⁶⁰Co)	от 0° до ±90°	от -40 до +1

Знак утверждения типа

наносится на наклейку на задней стенке корпуса под окном детектора под съемной крышкой-фильтром и на титульные листы руководства по эксплуатации ЕНЛА.412111.004РЭ и паспорта ЕНЛА.412111.004ПС типографским способом.

Лист № 5 Всего листов 6 Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Обозначение	Наименование	Количество
-	Дозиметр-радиометр RadiaScan-801M	1 шт.
-	Элемент питания типа ААА	2 шт.
-	USB-кабель	1 шт.
ЕНЛА.412111.004РЭ	Руководство по эксплуатации	1 экз.
ЕНЛА.412111.004ПС	Паспорт	1 экз.
-	Коробка упаковочная	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ЕНЛА.412111.004РЭ.

Нормативные и технические документы, устанавливающие требования к дозиметрам-радиометрам RadiaScan-801M

Приказ Росстандарта от 29.12.2018 № 2841 Об утверждении государственной поверочной схемы для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников

Приказ Росстандарта от 31.12.2020 № 2314 Об утверждении государственной поверочной схемы для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений

ГОСТ 8.070-2014 ГСИ. Государственная поверочная схема для средств измерений поглощенной дозы и мощности поглощенной дозы, эквивалента дозы и мощности эквивалента дозы фотонного и электронного излучений

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний

ГОСТ 17225-85 Радиометры загрязненности поверхностей альфа- и бета-активными веществами. Общие технические требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ЕНЛА.412111.004ТУ Дозиметр-радиометр RadiaScan-801M. Технические условия

Изготовитель

Общество с ограниченной ответственностью «Завод микроэлектронных технологий» (ООО «ЗМТ»)

ИНН 1831079259

Адрес: 426000, Удмуртская Республика, г. Ижевск, ул. Максима Горького, д. 90, корпус 26, помещение 703

Телефон: +7 (3412) 60-13-90

Факс +7 (3412) 60-06-87

Web-сайт: http://www.zmt-axion.ru

E-mail: office@axion.ru

Общество с ограниченной ответственностью «Скан Электроникс» (ООО «Скан Элек-троникс»)

ИНН 9723057189

Адрес: 115088, г. Москва, ул. Угрешская, д. 2, стр.36, пом. 01, этаж 4

Телефон: +7 (3412) 60-13-90

E-mail: info@scan-electronics.com

Web-сайт: http://scan-electronics.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»

(ФБУ «Ростест-Москва»)

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес осуществления деятельности: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево

Телефон: +7 (495) 546-45-00

Факс: +7 (495) 546-45-01

Web-сайт: www.mencsm.ru

Е-mail: info.mdl@rostest.ru

Уникальный номер записи об аккредитации 30083-2014 в Реестре аккредитованных лиц

Техническая поддержка

6720 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 467 от 25.02.2022

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

6720 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 467 от 25.02.2022

Текст приказа Росстандарта № 467 от 25.02.2022

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
