ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «14» июня 2022 г. № 1447

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» июня 2022 г. № 1447

Регистрационный № 68584-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики-расходомеры массовые МИР

Счетчики-расходомеры массовые МИР предназначены для измерений массового и объемного расходов, массы и объема, плотности, температуры жидкостей и газов.

Принцип действия счетчиков-расходомеров массовых МИР основан на использовании сил Кориолиса, действующих на поток измеряемой среды, двигающейся через петлеобразные трубки, которые возбуждаются с постоянной заданной частотой. Силы Кориолиса вызывают поперечные колебания противоположных сторон трубок и, как следствие, фазовые смещения их частотных характеристик, пропорциональные массовому расходу.

Фазовые смещения фиксируются чувствительными элементами (катушками индуктивности) и обрабатываются вычислителем. Так же фиксируется разность задающей частоты и фактической частоты колебания измерительных трубок. Разность частоты пропорциональна плотности измеряемой среды, проходящего через измерительные трубки. Температура измеряемой среды измеряется посредством чувствительного элемента Pt100 установленного в счетчике-расходомере массовом МИР.

Счетчики-расходомеры массовые МИР состоят из первичного преобразователя расхода (датчика) и вторичного преобразователя (вычислителя).

Первичный преобразователь расхода производит прямые измерения частоты и фазового смещения колебаний измерительных трубок, расположенных в его полости, температуры измеряемой среды. Измеренные значения передаются во вторичный преобразователь. Вторичный преобразователь осуществляет определение массового расхода, плотности жидкости, объемного расхода, объема измеряемой среды.

Вторичный преобразователь обеспечивает питание и обработку сигналов, поступающих с первичного преобразователя, вычисление массового и объемного расходов, массы и объема, плотности и температуры измеряемой среды, протекающей через первичный преобразователь, а также компенсацию измеряемых и рассчитываемых параметров от температуры и давления измеряемой среды. Вторичный преобразователь формирует частотный, токовый и цифровые выходные сигналы и выполняет их передачу на верхний уровень. Вторичный преобразователь имеет дисплей, позволяющий контролировать режимы и параметры работы счетчиков-расходомеров массовых МИР, настраивать их конфигурацию и проводить калибровку.

Счетчики-расходомеры массовые МИР оснащены функцией корректировки по давлению, позволяющей учитывать влияние давления на точность измерений счетчиков-расходомеров массовых МИР при подключении стороннего преобразователя давления по входу 4-20 мА, HART, RS 485 или вводится вручную. В этом случае дополнительная погрешность от изменения давления не возникает.

Счетчики-расходомеры массовые МИР выпускаются в модификациях P, N, C, которые отличаются прецизионностью исполнений внутренних конструкций первичного преобразователя расхода, электронными элементами, пределами допускаемой основной относительной погрешности и диапазонами измерений расхода.

Счетчики-расходомеры массовые МИР модификаций P, N, C выпускаются в исполнениях: 10, 15, 20, 25, 50, 80, 100, 150, 200, 250, которые отличаются диаметром прохода внутренней полости первичного преобразователя расхода.

Вторичный преобразователь может, устанавливается непосредственно на первичный преобразователь (компактный монтаж), либо может быть смонтирован отдельно (раздельный монтаж).

Вторичные преобразователи выпускаются в следующих моделях: DPT 102, DPT 103, DPT 104, DPT 105, которые отличаются способом монтажа с первичным преобразователем и языком меню дисплея в следующих вариациях:

• - DPT 102 - раздельный монтаж с первичным преобразователем, язык меню дисплея английский;

• - DPT 103 - компактный монтаж с первичным преобразователем, язык меню дисплея английский;

• - DPT 104 - раздельный монтаж с первичным преобразователем, язык меню дисплея русский;

• - DPT 105 - компактный монтаж с первичным преобразователем, язык меню дисплея русский.

Счетчики-расходомеры массовые МИР с номинальными диаметрами DN100 и более выпускаются с усилителями сигналов, расположенными непосредственно на первичном преобразователе, предназначенные для усиления сигнала, подаваемого на генерирующую катушку счетчиков-расходомеров массовых МИР.

Маркировка счетчиков-расходомеров массовых МИР: МИР-X-YY-Z-DIOX, где X - модификация, YY - исполнение, Z - пределы допускаемой основной относительной погрешности расходомера при измерении массового расхода и массы жидкости, D10X - модель вторичного преобразователя.

Общий вид счетчиков-расходомеров массовых МИР представлен на рисунке 1 и 2.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Пломбировка осуществляется изготовителя нанесением наклеек из легко разрушаемого материала на вторичный преобразователь.

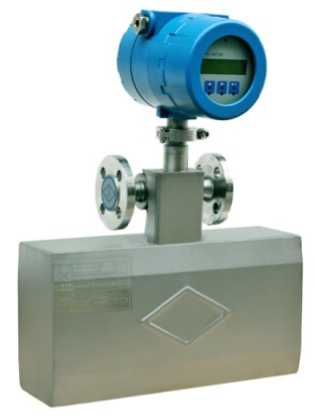

с номинальными диаметрами от DN15 до DN40

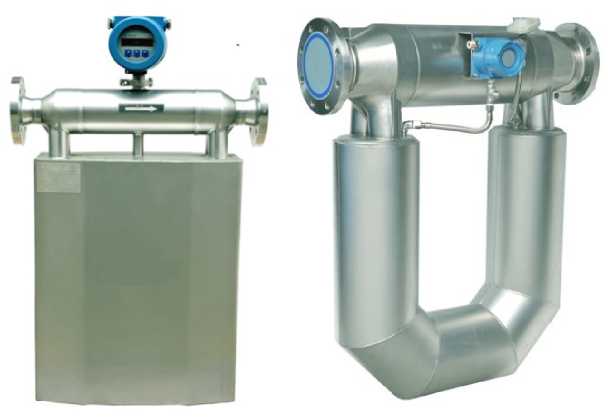

Рисунок 1 - Общий вид счетчиков-расходомеров массовых МИР с раздельным и компактным монтажом

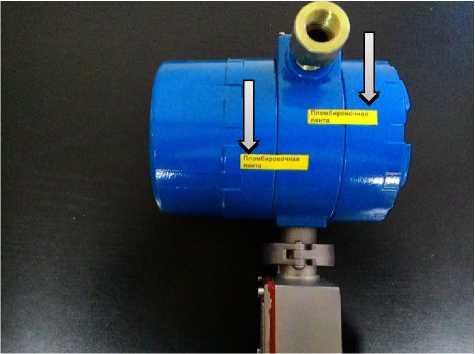

Рисунок 2 - Схема пломбировки от несанкционированного доступа счетчиков-расходомеров массовых МИР

Программное обеспечение счетчиков-расходомеров массовых МИР встроенное.

Программное обеспечение счетчиков-расходомеров массовых МИР (далее - ПО), реализует алгоритмы вычисления параметров потока и отвечает за хранение конфигурационных параметров первичного преобразователя расхода и значения сумматоров расхода.

ПО, получает и обрабатывает информацию о параметрах потока и может отображать ее на дисплее вторичного преобразователя или передавать удаленным устройствам по различным каналам связи, а также реализует все сервисные функции, связанные с настройкой дополнительных функций счетчика-расходомера массового МИР. Изменение ПО может быть произведена только специалистами предприятия-изготовителя.

Изменение и дополнение функциональных и диагностических возможностей счетчика-расходомера массового МИР, не влияющие на метрологические характеристики, вносимые изготовителем в ПО, влечет за собой изменение номера версии выпускаемого ПО. Идентификационные данные ПО приведены в таблице 1. При этом метрологическая часть ПО всегда остается неизменной.

Таблица 1 - Идентификационные данные ПО

ПО не влияет на метрологические характеристики счетчиков-расходомеров массовых МИР.

Защита ПО счетчиков-расходомеров массовых МИР от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014. Примененные специальные средства защиты исключают возможность несанкционированной модификации, обновления (загрузки), удаления, изменения конфигурации и иных преднамеренных изменений ПО и измеряемых (вычисляемых) данных.

Лист № 5

Всего листов 9 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Примечание:

Значение наибольшего массового расхода жидкости и газа, т/ч (объемного, м³/ч) указано для каждого счетчика-расходомера массового МИР в таблице 3

Таблица 3 - Пределы дополнительных погрешностей, вызванных влиянием изменения температуры и давления измеряемой среды, наибольшие значения расхода

Примечание:

б^оп - дополнительная погрешность при измерении расхода и количества от изменения температуры от температуры среды при корректировке нуля (% от макс. расхода)/10 ^оС;

бр^оп - дополнительная погрешность при измерении плотности от изменения температуры от температуры среды при корректировке нуля, (кг/м³)/10 ^оС;

брдоп - дополнительная погрешность при измерении расхода и количества от изменения давления от давления среды при калибровке (% от величины расхода) / МПа;

бррдоп - дополнительная погрешность при измерении плотности от изменения давления от давления среды при корректировке нуля, (кг/м³)/МПа;

* - объемный расход определяется в зависимости от плотности измеряемой среды;

, %.

** - дополнительная погрешность от стабильности нуля рассчитывается по формуле:

Таблица 4 - Основные технические характеристики

Таблица 5 - Габаритные размеры и масса счетчиков-расходомеров массовых МИР

наносится на маркировочную табличку, закрепленную на корпусе первичного преобразователя расхода, методом лазерной гравировки и в центр титульных листов руководства по эксплуатации и паспорта типографским способом.

Таблица 6 - Комплектность счетчиков-расходомеров массовых МИР

приведены в эксплуатационном документе.

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости

ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости

ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности

ТУ 4213-014-21189467-2016 Счетчики-расходомеры массовые МИР. Технические условия

Общество с ограниченной ответственностью Научно-техническая фирма «БАКС» (ООО НТФ «БАКС»)

ИНН 6311007747

Юридический адрес: 443022, г. Самара, пр. Кирова, д. 10

Адрес места осуществления деятельности: 443022, г. Самара, пр. Кирова, д. 10, пр. Кирова, д. 22

Телефон/факс: (846)267-38-12, (846)267-38-13, (846)267-38-14

Web-сайт: www.bacs.ru

Е-mail: info@bacs.ru, kom@bacs.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А

Телефон:(843) 272-70-62

Факс: (843) 272-00-32

Е-mail: office@vniir.org

Web-сайт: www.vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

14 июня 2022 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средства измерений согласно приложению к настоящему

приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации пт 28 авгус.та,2Й?0

  Уо ?0П6

  за собой.

• 4. Контроль за испол] [ениеда^кжзадег©^кттрика®аи&отавляю

^к                              хранится в системе электронного документооборота

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Заместитель Руководителя

Сертификат: 029D109BOOOBAE27A64C995DDB060203A9

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 27.12.2021 до 27.12.2022

\_____—______
