МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

П Р И К А З

19 октября 2023 г.                                                               №     2220

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных   изменений,   не влияющих

на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

ОТ « 19 »    октября    2023 г. № 2_^0

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» октября 2023 г. № 2220

Регистрационный № 61988-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мониторы медицинские фетальные матери и плода модели G6A, G6B

Мониторы медицинские фетальные матери и плода модели G6A, G6B (в дальнейшем -мониторы) предназначены для измерений и регистрации частоты сердцебиения плода (ЧСБП).

Мониторы конструктивно состоят из процессорного блока со встроенным термопринтером, выполненного в виде настольного прибора, на передней панели которого размещены цветной жидкокристаллический дисплей для наблюдения за контролируемыми параметрами и органы управления, комплекта датчиков и электродов, набора кабелей пациента.

Цветной ЖК дисплей мониторов разделен на несколько секций, содержание и формат которых может меняться оператором в зависимости от того, какие функции выполняются монитором.

В мониторах предусмотрено включение звуковой и цветодинамической тревожной сигнализации при выходе измеряемых параметров за установленные оператором пределы.

В мониторах предусмотрена функция сохранения данных об измеряемых физиологических показателях пациента.

Функционально, мониторы состоят из нескольких независимых измерительных каналов (модулей).

Мониторы модели G6A и G6B имеют в своем составе модули измерения частоты сердцебиения плода и функцию токодинамического мониторирования.

Принцип действия модуля измерения частоты сердцебиения плода основан на анализе отраженных от сердца плода ультразвуковых волн и расчете на основе полученных данных частоты сердцебиения плода.

Мониторы имеют в своем составе функцию токодинамического мониторирования, позволяющую регистрировать деятельность матки и движение плода.

Мониторы медицинские фетальные матери и плода модели G6A, G6B могут выпускаться с диагностическими датчиками проводного и беспроводного исполнения.

Нанесение знака поверки на мониторы не предусмотрено.

Пломбирование мониторов от несанкционированного доступа осуществляется на стык корпуса с нижней стороны.

Заводской номер состоит из буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, и наносится на оборотную сторону корпуса блока при помощи наклейки.

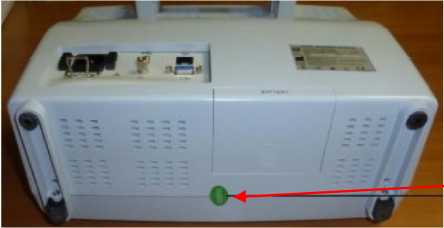

Общий вид мониторов и схема опломбирования от несанкционированного доступа представлены на рисунке 1. Место нанесения заводского номера и знака утверждения типа представлено на рисунке 2.

Модель G6A

Модель G6B

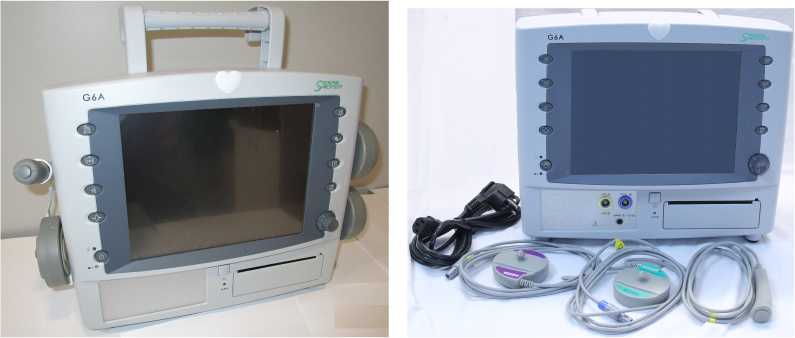

Рисунок 1 - Общий вид мониторов медицинских фетальных матери и плода модели G6A, G6B схема опломбирования от несанкционированного доступа (А)

Модель G6A

Я чЩь А С Сзд

FETAL/MATERNAL MONITOR

IPX1

Model No. : G6B

Input: 100-240Vac 50/60HZ

Power Consumption: 80VA л/vmI .Battery Charge 12V - 2200mAH L_J

C € ©*

General Meditech.lnc                             ^04зд ^x'

South Office 3/F. Bldg 23. Kezhi 1st. Rd West, Science Park, Nanshan, Shenzhen, Guangdong, P. R. China

Peretti Service S. A. S.                                          A

Add: P Le Tecchio 49/F 80125 Napoli-Italy              _    / ! \

P.lva 04552071211

Модель G6B

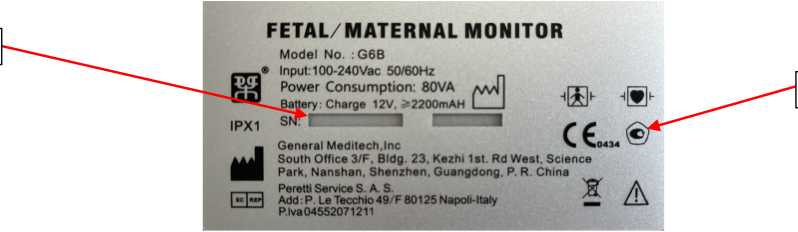

Рисунок 2 - Место нанесения заводского номера (Б) и знака утверждения типа (В)

Программное обеспечение «Meditech G6 software», специально разработанное для решения задач управления мониторами, считывания и сохранения результатов измерений, изменения настроечных параметров прибора, просмотра памяти данных и передачи данных на внешнее устройство. Программное обеспечение (ПО) мониторов запускается в автоматическом режиме после включения прибора.

Встроенное ПО защищено на аппаратном уровне (опломбирование) от несанкционированной подмены программного модуля.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в Таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится полиграфическим способом на самоклеящуюся плёнку, плёнка клеится на задней панели прибора. На титульном листе паспорта знак утверждения типа наносится методом печати.

Таблица 4 - Комплектность средства измерений

приведены в разделе 12 «Фетальный мониторинг» Руководства по эксплуатации.

ГОСТ Р 50444-2020 «Приборы, аппараты и оборудование медицинские. Общие технические требования»;

ГОСТ Р 50267.0-92 «Изделия медицинские электрические. Часть 1. Общие требования безопасности»;

ГОСТ Р МЭК 60601-1-2-2014 «Изделия медицинские электрические. Часть 1-2. Общие требования безопасности с учетом основных функциональных характеристик. Параллельный стандарт. Электромагнитная совместимость. Требования и испытания»;

ГОСТ Р МЭК 60601-2-27-2013 «Изделия медицинские электрические. Часть 2-27. Частные требования безопасности с учетом основных функциональных характеристик к электрокардиографическим мониторам»;

ГОСТ 30324.30-2002 «Изделия медицинские электрические. Часть 2. Частные требования безопасности к приборам для автоматического контроля давления крови косвенным методом»;

ГОСТ 30324.2.49-2012 «Изделия медицинские электрические. Часть 2-49. Частные требования безопасности к многофункциональным мониторам пациента»;

ГОСТ ISO 9919-2011 «Изделия медицинские электрические. Частные требования безопасности и основные характеристики пульсовых оксиметров»;

ГОСТ Р МЭК 60601-2-37-2009 «Изделия медицинские электрические. Часть 2-37. Частные требования к безопасности и основным характеристикам ультразвуковой медицинской диагностической и контрольной аппаратуры»;

ГОСТ IEC 60601-1-8-2011 «Изделия медицинские электрические. Часть 1-8. Общие требования безопасности. Общие требования, испытания и руководящие указания по применению систем сигнализации медицинских электрических изделий и медицинских электрических систем»;

Техническая документация Фирмы «General Meditech, Inc.», КНР.

Фирма «General Meditech, Inc.», КНР

Адрес: South Office 3/F, Bildg. 23, Kezhi 1st. Rd west, Science Park, Nanshan, Shenzhen, Guangdong, P.R.China

Акционерное общество «Независимый институт испытаний медицинской техники» (АО «НИИМТ»)

Адрес: 115459, г. Москва, ул. Орджоникидзе, д. 11, стр. 42

Телефон: +7 (495) 669-30-39, 410-69-05,

E-mail: niimt2@niimt2.ru

Уникальный номер записи в реестре аккредитованных лиц № 30035-12.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» октября 2023 г. № 2220

Лист № 1 Регистрационный № 61989-15 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мониторы медицинские фетальные матери и плода модели G6A Plus, G6B Plus

Мониторы медицинские фетальные матери и плода модели G6A Plus, G6B Plus (в дальнейшем - мониторы) предназначены для измерений и регистрации физиологических параметров жизнедеятельности пациентов:

• - электрокардиография (ЭКГ);

• - частота сердечных сокращений (ЧСС);

• - насыщение (сатурация) кислородом гемоглобина артериальной крови ^рО2);

• - частота пульса (ЧП);

• - неинвазивное артериальное давление (АД);

• - температура тела (Т°С);

• - частота дыхания (ЧД);

• - частота сердцебиения плода (ЧСБП).

Мониторы конструктивно состоят из процессорного блока со встроенным термопринтером, выполненного в виде настольного прибора, на передней панели которого размещены цветной жидкокристаллический дисплей для наблюдения за контролируемыми параметрами и органы управления, комплекта датчиков и электродов, набора кабелей пациента.

Цветной ЖК дисплей мониторов разделен на несколько секций, содержание и формат которых может меняться оператором в зависимости от того, какие функции выполняются монитором.

В мониторах предусмотрено включение звуковой и цветодинамической тревожной сигнализации при выходе измеряемых параметров за установленные оператором пределы.

В мониторах предусмотрена функция сохранения данных об измеряемых физиологических показателях пациента.

Функционально, мониторы состоят из нескольких независимых измерительных каналов (модулей).

Принцип действия модуля пульсоксиметрии основан на различном спектральном поглощении оксигемоглобина и восстановленного гемоглобина крови. Пульсирующая кровь в ткани (пальце или мочке уха) просвечивается источниками излучения в области красного и инфракрасного спектра. Полученные сигналы после соответствующей обработки преобразуются в фотоплетизмограмму, выводимую на дисплей мониторов, и позволяют определить коэффициенты модуляции световых потоков с различными длинами волн, по соотношению которых определяется насыщение кислородом гемоглобина крови ^рО2), при этом периодичность модуляции соответствует частоте пульса (ЧП).

Принцип действия модуля кардиографии основан на измерении электрического потенциала сердца с помощью электродов, расположенных на поверхности тела пациента. После соответствующей обработки электрические сигналы с электродов преобразуются в электрокардиограмму, которая выводится на дисплей мониторов, и используются для измерения ЧСС.

Принцип действия модуля измерения частоты дыхания основан на импедансном методе (изменение сопротивления тела пациента между электродами при вдохе-выдохе). Сигналы с электродов после соответствующей обработки преобразуются в кривую дыхания (респирограмму), выводимую на дисплей мониторов, и используются для измерения частоты дыхания (ЧД).

Принцип действия модуля термометрии основан на измерении сопротивления датчика температуры, который представляет собой терморезистор. Сопротивление терморезистора, зависящее от температуры тела пациента в точке нахождения датчика, измеряется с помощью электрической схемы и преобразуется в значение температуры (Т °С), отображаемое на дисплее мониторов.

Принцип действия модуля неинвазивного измерения артериального давления основан на осциллометрическом методе, при котором пульсации давления в манжете с помощью тензометрического датчика давления преобразуются в сигнал, который после соответствующей обработки используется для расчета величины значений систолического и диастолического давления и частоты пульса.

Принцип действия модуля измерения частоты сердцебиения плода основан на анализе отраженных от сердца плода ультразвуковых волн и расчете на основе полученных данных частоты сердцебиения плода.

Мониторы имеют в своем составе функцию токодинамического мониторирования, позволяющую регистрировать деятельность матки движение матки.

Нанесение знака поверки на мониторы не предусмотрено.

Пломбирование мониторов от несанкционированного доступа осуществляется на стык корпуса с нижней стороны.

Заводской номер состоит из буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, и наносится на оборотную сторону корпуса блока при помощи наклейки.

Общий вид мониторов и схема опломбирования от несанкционированного доступа представлены на рисунке 1. Место нанесения заводского номера и знака утверждения типа представлено на рисунке 2.

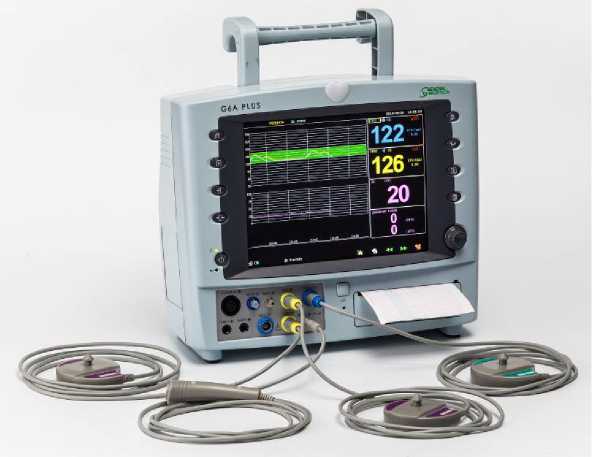

Модель G6A Plus

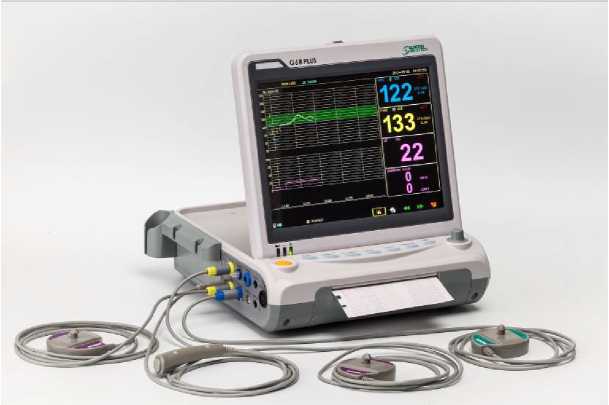

Модель G6B Plus

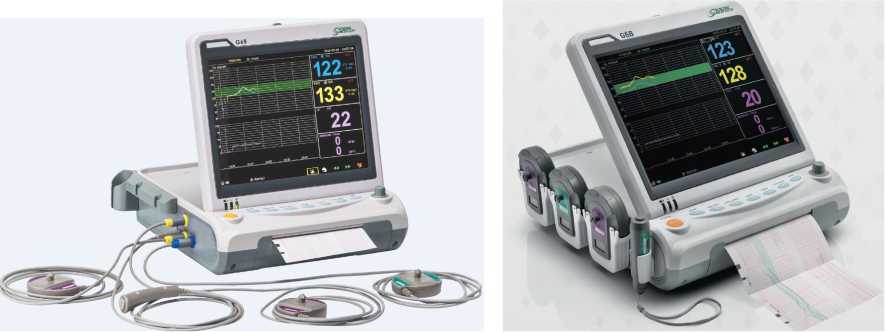

Рисунок 1 - Общий вид мониторов медицинских фетальных матери и плода модели G6A Plus, G6B Plus схема опломбирования от несанкционированного доступа (А)

Я нЩи А ССз.

FETAL/MATERNAL MONITOR

Model No. : G6A PLUS Input: 100-240Vac 50/60Hz Power Consumption: 80VA

Battery: Charge 12V. 5=2200mAH

Ш BB

General Meditech.lnc

South Office 3/F. Bldg. 23, Kezhi 1st. Rd West, Science Park, Nanshan, Shenzhen, Guangdong, P. R. China Peretti Service S. A. S.

Add:P. LeTecChio49/F80125 Napoli-Italy P.lva04552071211

Модель G6A Plus

IPX1

FETAL/MATERNAL MONITOR

Model No. : G6B PLUS

,® Input. 100-240Vac 50/SOHz

I Power Consumption: 80VA лл4| ^aa|gry; Charge 12V. £ 2200m AH I I

sn пвян r—a

cc ©

General Meditech.lnc                         \ \04J4   "

South Office 3/F, Bldg 23. Kezhi 1st Rd West, Science

Park, Nanshan, Shenzhen. Guangdong, P. R. China

Peretti Service S A. S.                                Й А

Add P Le Tecchio 49 F 80125 Napoli-Italy              ££ /"\

P Iva 04552071211

Модель G6B Plus

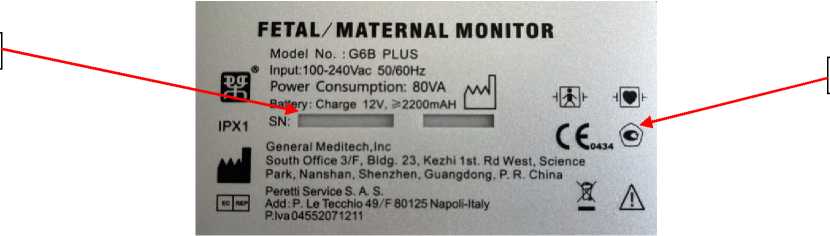

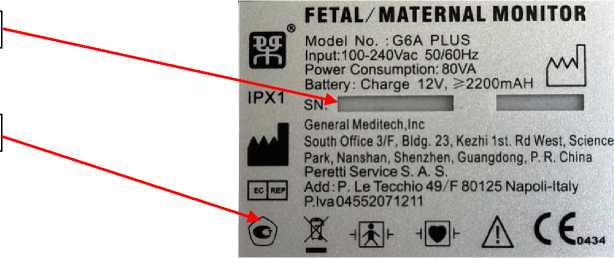

Рисунок 2 - Место нанесения заводского номера (Б) и знака утверждения типа (В)

Мониторы медицинские фетальные матери и плода модели G6A Plus, G6B Plus, имеют встроенное программное обеспечение «Meditech G6 software», специально разработанное для решения задач управления мониторами, считывания и сохранения результатов измерений, изменения настроечных параметров прибора, просмотра памяти данных и передачи данных на внешнее устройство. Программное обеспечение (ПО) мониторов запускается в автоматическом режиме после включения прибора.

Встроенное ПО защищено на аппаратном уровне (опломбирование) от несанкционированной подмены программного модуля.

Программное обеспечение идентифицируется при включении монитора, путем вывода на экран номера версии в окне меню.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в Таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится полиграфическим способом на самоклеящуюся плёнку, плёнка клеится на задней панели прибора. На титульном листе паспорта знак утверждения типа наносится методом печати.

Таблица 4 - Комплектность средства измерений

приведены в разделе 12 «Фетальный мониторинг» Руководства по эксплуатации.

ГОСТ Р 50444-2020 «Приборы, аппараты и оборудование медицинские. Общие технические требования»;

ГОСТ Р 50267.0-92 «Изделия медицинские электрические. Часть 1. Общие требования безопасности»;

ГОСТ Р МЭК 60601-1-2-2014 «Изделия медицинские электрические. Часть 1-2. Общие требования безопасности с учетом основных функциональных характеристик. Параллельный стандарт. Электромагнитная совместимость. Требования и испытания»;

ГОСТ Р МЭК 60601-2-27-2013 «Изделия медицинские электрические. Часть 2-27. Частные требования безопасности с учетом основных функциональных характеристик к электрокардиографическим мониторам»;

ГОСТ 30324.30-2002 «Изделия медицинские электрические. Часть 2. Частные требования безопасности к приборам для автоматического контроля давления крови косвенным методом»;

ГОСТ 30324.2.49-2012 «Изделия медицинские электрические. Часть 2-49. Частные требования безопасности к многофункциональным мониторам пациента»;

ГОСТ ISO 9919-2011 «Изделия медицинские электрические. Частные требования безопасности и основные характеристики пульсовых оксиметров»;

ГОСТ Р МЭК 60601-2-37-2009 «Изделия медицинские электрические. Часть 2-37. Частные требования к безопасности и основным характеристикам ультразвуковой медицинской диагностической и контрольной аппаратуры»;

ГОСТ IEC 60601-1-8-2011 «Изделия медицинские электрические. Часть 1-8. Общие требования безопасности. Общие требования, испытания и руководящие указания по применению систем сигнализации медицинских электрических изделий и медицинских электрических систем»;

Техническая документация Фирмы «General Meditech, Inc.», КНР.

Фирма «General Meditech, Inc.», КНР

Адрес: South Office 3/F, Bildg. 23, Kezhi 1st. Rd west, Science Park, Nanshan, Shenzhen,

Guangdong, P.R.China

Акционерное общество «Независимый институт испытаний медицинской техники»

(АО «НИИМТ»)

Адрес: 115459, г. Москва, ул. Орджоникидзе, д. 11, стр. 42

Телефон: +7 (495) 669-30-39, 410-69-05,

E-mail: niimt2@niimt2.ru

Уникальный номер записи в реестре аккредитованных лиц № 30035-12.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» октября 2023 г. № 2220

Лист № 1 Регистрационный № 70984-18 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные с автоматической фотовидеофиксацией «ДЕКАРТ»

Системы измерительные с автоматической фотовидеофиксацией «ДЕКАРТ» (далее по тексту - системы) предназначены для измерений скорости движения транспортных средств (ТС) в зоне контроля и на протяженном участке дороги в автоматическом режиме, а также для измерений текущего времени (интервалов времени), синхронизированного с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат систем.

Принцип действия систем основан на измерении скорости движения ТС, косвенным методом путем измерений расстояния, пройденного ТС в зоне контроля за известный интервал времени, либо путем измерений интервала времени, за который ТС проходит известное расстояние. Таким образом, скорость может измеряться как в одной зоне контроля, так и между двумя зонами контроля на протяженном участке дороги.

Принцип действия систем при измерении текущих значений времени и координат основан на получении значений времени национальной шкалы координированного времени UTC (SU) и значений координат от приемника глобальной спутниковой системы ГЛОНАСС/GPS.

Системы конструктивно состоят из измерительных комплексов (ИК) и могут включать внешний модуль вычислительного сервера (ВС).

ИК включает в себя одну или более распознающую камеру во влагозащищенном корпусе, инфракрасный осветитель, блок управления, выполненный в ударопрочном, влагозащищенном корпусе. Блок управления может включать в себя модуль ВС.

ИК производит измерение текущих значений времени и скорости движения ТС, определяет параметры их движения и осуществляет автоматическую фотовидеофиксацию проездов ТС и идентификацию зафиксированных событий, передает информацию в ВС.

ВС входит в состав блока управления ИК или представляет собой внешний модуль. ВС вычисляет скорость движения ТС на протяженном участке дороги, сохраняет информацию с ИК в журнал, при необходимости передает информацию во внешнюю информационную сеть.

Способы установки систем указаны в руководстве по эксплуатации АИТС.402139.001 РЭ. Системы применяются для контроля за дорожным движением и автоматической фотовидеофиксации фактов нарушений ПДД.

Нанесение знака поверки на систему не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится в виде буквенно-цифрового обозначения на маркировочную табличку на блок управления ИМ.

Внешний вид составных частей систем с указанием мест пломбирования и нанесения знака утверждения типа и заводского номера приведен на рисунках 1, 2.

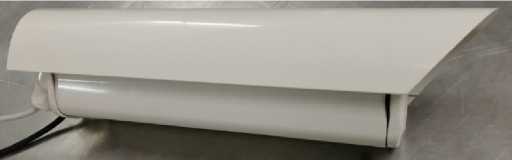

ИК: распознающая видеокамера

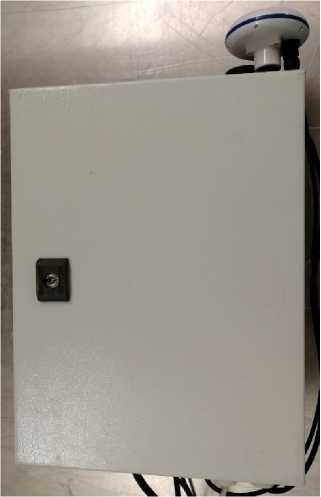

ИК: блок управления «ДЕКАРТ-БУ»

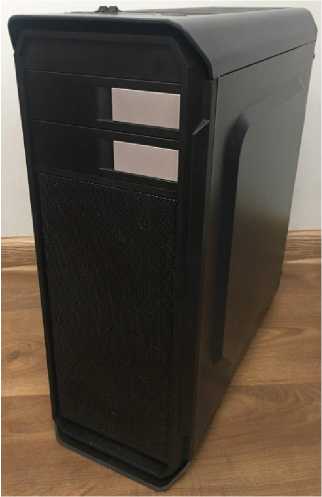

Внешний модуль ВС: вычислительный сервер

Рисунок 1 - Внешний вид составных частей систем

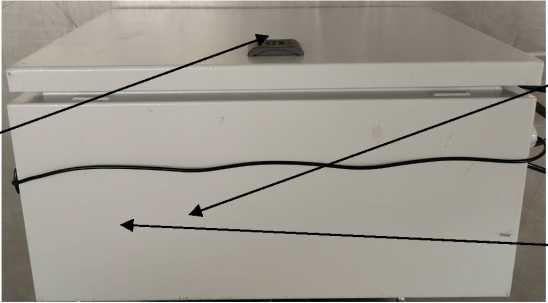

Место пломбирования

Блок управления «ДЕКАРТ-БУ»

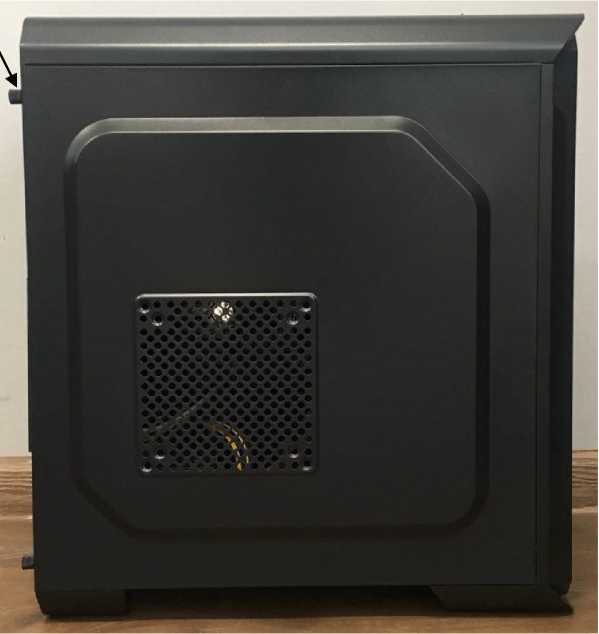

Внешний модуль ВС: вычислительный сервер

Рисунок 2 - Место пломбирования от несанкционированного доступа и место нанесения знака утверждения типа

Место нанесения

Место

нанесения

знака

заводского

номера

Метрологически значимая часть программного обеспечения (ПО) обеспечивает определение координат систем и текущего времени, расчета интервалов времени, измерения скорости.

В функции, выполняемые встроенным в комплексы ПО входит:

а) предварительная настройка ИК и ВС перед работой;

б) извлечение посылок точного времени из радиочастотного сигнала системы ГЛОНАСС/GPS;

в) извлечение данных о координатах и точного времени из радиочастотного сигнала системы ГЛОНАСС/GPS;

г) распознавание государственного регистрационного знака (ГРЗ) ТС;

д) первичная обработка полученного фотоматериала;

-характеристики изображений ГРЗ размещаются в кадре целиком. Изображения символов визуально различимы, четкие, не размытые.

Идентификационные данные метрологически значимой части ПО систем приведены в таблице 1.

Таблица 1- Идентификационные данные метрологически значимой части ПО

Защита ПО от изменения её метрологически значимой части реализована путем установки парольной защиты.

Уровень защиты ПО систем и сохраняемых данных от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологические и технические характеристики приведены соответственно в таблице 2 и таблице 3.

Таблица 2 - Метрологические характеристики

таблицы 2

Таблица 3 - Основные технические характеристики

наносится на титульный лист формуляра и руководства по эксплуатации методом компьютерной графики и на корпус управляющего блока системы с помощью этикетки, выполненной типографским способом.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе 5 «Функциональные характеристики» руководства по эксплуатации АИТС.402139.001 РЭ.

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования»;

«Системы измерительные с автоматической фотовидеофиксацией «ДЕКАРТ». Технические условия АИТС.402139.001 ТУ.

Общество с ограниченной ответственностью «Лаборатория цифрового зрения»

(ООО «ЛЦЗ»)

ИНН 7820323280

Юридический адрес: 121205, Г.Москва, ВН.ТЕР.Г. МУНИЦИПАЛЬНЫЙ ОКРУГ МОЖАЙСКИЙ, ТЕР СКОЛКОВО ИННОВАЦИОННОГО ЦЕНТРА, Б-Р БОЛЬШОЙ, Д. 42, СТР. 1, ЭТАЖ 1, ПОМЕЩ. 182

Тел: +7 (499) 380-78-72

E-mail: info@divisionlabs.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7 (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

В части вносимых изменений:

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»

ФБУ (Ростест-Москва)

Адрес: 117418, г.Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» октября 2023 г. № 2220

Лист № 1 Регистрационный № 82172-21 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Подсистемы топливоизмерительные бортовых комплексов «АВК-ТОР»

Подсистемы топливоизмерительные бортовых комплексов «АВК-ТОР» (далее по тесту

• - подсистемы) предназначены для измерений плотности, температуры и уровня топлива и вычисления объема и массы топлива в топливных баках при эксплуатации маневровых тепловозов ЧМЭ3, ТЭМ2, ТГМ4, ТГМ6, ТЭМ18, ТЭМ7, ТЭМ14 всех индексов (далее по тексту

• - в/и) и магистральных тепловозов ТЭ10, ТЭ116, ДМ62, М62, 2М62, 2М62У, 3М62 и 3М62У в/и (устанавливается на каждую секцию).

Принцип действия подсистем основан на одновременном измерении плотности, температуры и уровня топлива в топливном баке при помощи датчиков с последующим вычислением объема и массы топлива в топливном баке с использованием градуировочных таблиц.

Подсистемы состоят из:

• - датчика уровня топлива левый (ДУТл);

• - датчика уровня топлива правый (ДУТп);

• - датчика плотности и температуры топлива (ДПТТ);

• - блока питания и кроссировки (БПК);

• - блока индикаторного (БИ).

Датчик уровня топлива левый предназначен для измерения уровня топлива в топливном баке со стороны левого борта.

Датчик уровня топлива правый предназначен для измерения уровня топлива в топливном баке со стороны правого борта.

Датчик плотности и температуры топлива предназначен для измерения плотности и температуры топлива в топливном баке.

С целью исключения дополнительных погрешностей измерения количества топлива в ходе эксплуатации (топливо в баке при движении колеблется вследствие ускорений, торможений и т.п.) измерительная часть датчиков помещается внутрь топливного бака. Место расположения их максимально приближено к топливным рейкам и расположены они по диагонали, что позволяет рассчитать средний уровень топлива в баке независимо от профиля пути.

Сигналы от датчиков через БПК поступают в БИ, который обеспечивает их обработку и запись во внутреннюю память, а также выводит информацию на дисплей блока индикаторного. Питание комплекса обеспечивается БПК.

Подсистемы выпускаются в следующих модификациях:

- подсистема топливоизмерительная «АВК-ТОР» ЧМЭ3 (для тепловозов ЧМЭ3 в/и);

- подсистема топливоизмерительная «АВК-ТОР» ТЭ10 (для тепловозов ТЭ10 в/и);

- подсистема топливоизмерительная «АВК-ТОР» ТЭМ2 (для тепловозов ТЭМ2, ТЭМ18, ТГМ4, ТГМ6 в/и);

- подсистема топливоизмерительная «АВК-ТОР» ТЭ116 (для тепловозов ТЭ116 в/и);

- подсистема топливоизмерительная «АВК-ТОР» ТЭМ7 (для тепловозов ТЭМ7, ТЭМ14 в/и);

- подсистема топливоизмерительная «АВК-ТОР» М62 (для тепловозов ДМ62, М62, 2М62, 2М62У, 3М62, 3М62У в/и);

которые отличаются диапазонами измерений, напряжением питания и комплектностью.

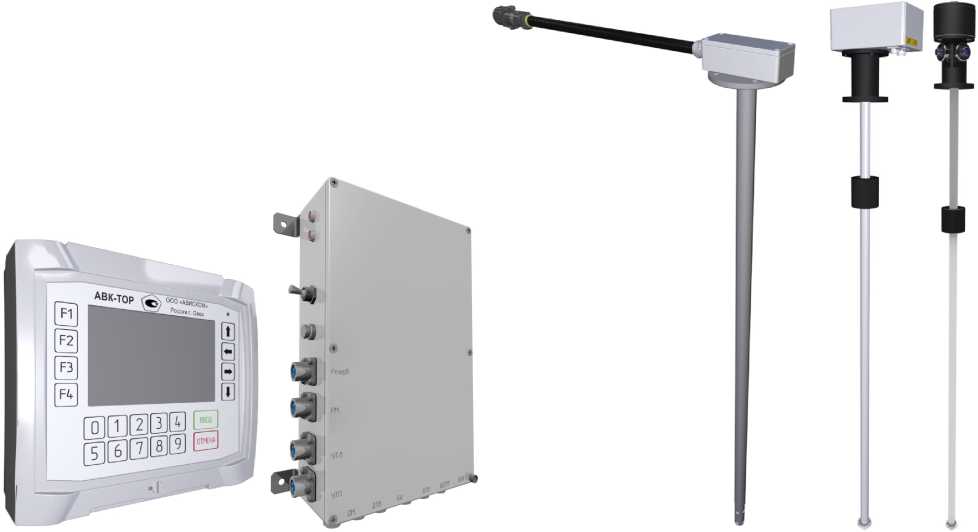

Общий вид составных элементов подсистем представлен на рисунке 1.

а)

б)

в) г)

а) - Блок индикаторный (БИ); б) - Блок питания и кроссировки (БПК);

в) - Датчик плотности и температуры (ДПТТ); г) - Датчики уровня топлива (ДУТ)

Рисунок 1 - Общий вид составных элементов подсистем

Пломбировка от несанкционированного доступа составных элементов подсистем осуществляется на месте установки в соответствии с таблицей 1. Под головку одного из винтов крепления крышек блоков устанавливается пломбировочная чашка. В чашку заливается мастика, на которой делается оттиск клейма предприятия-изготовителя.

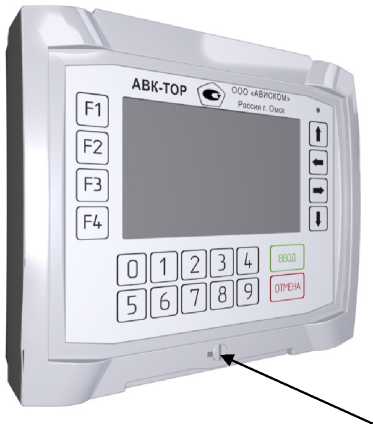

Место нанесения знака поверки представлено на рисунке 2.

Заводские номера, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на БИ в виде наклейки и в формуляр типографским способом.

Место нанесения знака поверки

Рисунок 2 - Место нанесения знака поверки

Программное обеспечение (далее по тексту - ПО) подсистем осуществляет сбор и обработку данных, зарегистрированных первичными преобразователями, с целью учета, контроля и анализа расхода топлива.

Метрологически значимое ПО записано в блоки ДУТ, ДПТТ и БИ.

Возможности изменения ПО посредством органов управления не предусмотрены.

Конструкция подсистем исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0.077-2014.

Влияние встроенного ПО на процесс измерения учтено при нормировании метрологических характеристик подсистем.

Метрологические и технические характеристики

Таблица 3- Метрологические характеристики

Таблица 4- Основные технические характеристики

наносится на БИ в виде наклейки и на титульные листы эксплуатационной документации типографским способом.

Таблица 5- Комплектность средства измерений

приведены в разделах 1.5 и 2 руководства по эксплуатации. Измерение объема и массы топлива осуществляется в соответствии с методикой измерений, приведенной в приложении Г руководства по эксплуатации (рег. № ФР.1.29.2021.39922).

Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении государственной поверочной схемы для средств измерений плотности»;

ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ВЕТЛ.421459.100 ТУ «Бортовой комплекс «АВК-ТОР». Технические условия».

Общество с ограниченной ответственностью «Ависком» (ООО «Ависком»)

ИНН 5506096916

Юридический адрес: 644030, г. Омск, ул. Гоголя, д. 78

Общество с ограниченной ответственностью «Ависком» (ООО «Ависком»)

ИНН 5506096916

Адрес: 644030, г. Омск, ул. Гоголя, д. 78

Телефон: (3812) 38-84-94

Web-сайт: https://aviskom.pro

E-mail: info@avk2015.pro

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А

Телефон (факс): (3812) 68-07-99, 68-04-07

Web-сайт: http://csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ») Адрес: 634012, г. Томск, ул. Косарева, д. 17А

Телефон (факс): (3822) 55-44-86, 56-19-61

Web-сайт: http://tomskcsm.ru, http://томскцсм.рф

E-mail: tomsk@tcsms.tomsk.ru

Уникальный номер записи в реестре аккредитованных лиц № 30113-13.
