№2664 от 07.11.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 125291
О переоформлении и продлении срока действия свидетельства № 57267
об утверждении типа средства измерений "Флюориметры-нефелометры ФНП-02Гр"
Приказы по основной деятельности по агентству Вн. Приказ № 2664 от 07.11.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ7 ноября 2019 г. 2664
Москва
О переоформлении и продлении срока действия свидетельства № 57267 об утверждении типа средства измерений «Флюориметры-нефелометры ФНП-02Гр»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «Морские неакустические системы» от 1 августа 2019 г. № М-5-622, приказываю:
-
1. Продлить срок действия свидетельства № 57267 об утверждении типа флюориметров-нефелометров ФНП-02Гр на последующие 5 лет.
-
2. Переоформить свидетельство № 57267 об утверждении типа флюориметров-нефелометров ФНП-02Гр, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 59322-14, в связи с переименованием изготовителя с «Закрытое акционерное общество «Гранит-7» (ЗАО «Гранит-7»), г. Санкт-Петербург» на «Акционерное общество «Морские неакустические системы», г. Санкт-Петербург».
-
3. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
f Л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
CLUA.HN '...ИЧИФИКАТК ЧЧ
сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
Приложение к свидетельству № __________ Лист № 1
об утверждении типа средств измерений Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Флюориметр-нефелометр ФНП-02Гр Назначение средства измеренийФлюориметры-нефелометры ФНП-02Гр (далее - флюориметры-нефелометры), предназначены для измерения массовой концентрации растворенных органических веществ (РОВ), хлорофилла-А и уранина, используемого как трассер, в трех спектральных диапазонах, а также мутности в водных средах на глубине до 600 м.
Описание средства измеренийПринцип действия флюориметра-нефелометра основан на использовании высокочувствительных методов флюориметрии и нефелометрии, применяемых для определения РОВ (в эквивалените перилена), хлорофилла А (в эквиваленте родамина Б), уранина и мутности в водной среде.
Конструктивно флюориметр-нефелометр состоит из выносного прибора ФНП-02 и управляющей ПЭВМ, подключаемой к прибору ФНП-02 с помощью герметичного кабеля.
Прибор ФНП-02 состоит из электронно-оптической и электронной частей. В электронно-оптической части установлено три светодиода высокой яркости, излучающих монохроматический свет с длинами волн 365, 470 и 520 нм. Монохроматическое излучение коллимируется линзами, попадает через иллюминаторы в контролируемую среду и обеспечивает возбуждение флюоресценции в просмотровом пространстве прибора. Три фотодиода, также установленных в электронно-оптической части прибора, регистрируют длины волн 450, 520 и 660 нм, соответствующие флюоресценции РОВ, хлорофилла-А и уранина, а также рассеиванию света взвешенными частицами (мутности). Электронная часть включает в себя плату источников питания, плату источников тока, плату ввода-вывода, плату контроллера.
Прибор работает по циклограмме, состоящей из четырех фаз, исключающей взаимовлияние различных каналов измерения на результаты измерения и позволяющей определять влияние внешней засветки на эти результаты.
Флюориметр-нефелометр устанавливается на корабле-носителе и обеспечивает проведение измерений при погружении прибора ФНП-02 на глубину до 600 м.
Флюориметр-нефелометр управляется командами, выдаваемыми с управляющей ЭВМ по каналу связи с интерфейсом RS-422.
Общий вид флюориметра-нефелометра ФНП-02Гр, а также схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Программное обеспечение флюориметра-нефелометра ФНП-02Гр запускается в автоматическом режиме после включения. Флюориметр-нефелометр имеет встроенное программное обеспечение «ФНП-02Гр», версия 1.0.0.0, специально разработанное для управления флюориметром-нефелометром и сохранения в базе данных значений градуировочных характеристик выносного прибора ФНП-02 и измеренных параметров.

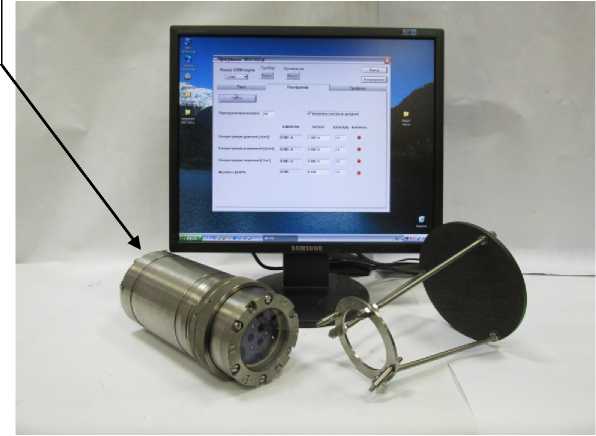

Место пломбирования
Рисунок 1 - Общий вид флюориметра-нефелометра ФНП-02Гр
Программное обеспечениеМетрологически значимая часть ПО и измеряемые данные защищены с помощью специальных средств защиты. Доступ к функции изменения настроечных параметров защищен паролем. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в табл. 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспече ния |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа «ФНП-02Гр» |
«FNP.exe» |
версия 1.0.0.0 |
59F51C33422A900B0 A4420C1EED632C4 |
MD5 |
1.1 Основные технические характеристики системы приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации уранина, г/см3 |
от 3 •IO-11 до 1-10-9 |
|
Диапазон измерений массовой концентрации родамина Б, г/см3 |
от 3-10 -9 до 1-10 -7 |
|
Диапазон измерений массовой концентрации перилена, г/см3 |
от 3-10-9 до 1-10-7 |
|
Диапазон измерений мутности, ЕМФ |
от 0,5 до 20 |
|
Пределы допускаемых значении относительной погрешности при измерении массовой концентрации уранина, % |
±15 |
|
Пределы допускаемых значении относительной погрешности при измерении массовой концентрации РОВ (в эквиваленте пе-рилена), % |
±15 |
Продолжение таблицы
|
Пределы допускаемых значении относительной погрешности при измерении массовой концентрации хлорофилла (в эквиваленте родамина Б), % |
±15 |
|
Пределы допускаемых значений относительной погрешности при измерении мутности, % |
±20 |
|
Время установления рабочего режима, мин, не более |
15 |
|
Время измерений, с, не более |
1 |
|
Рабочие условия эксплуатации составных частей флюориметра-нефелометра:
|
от -2 до +35 6,0-106 в соответствии с эксплуатационной документацией |
|
Мощность, потребляемая от источника постоянного тока 27 В (без учета управляющей ПЭВМ), Вт, не более |
16 |
|
Габаритные размеры (без учета управляющей ЭВМ и ограничителя НМИУ.301241.018), мм, не более |
305x109 |
|
Масса (без учета управляющей ЭВМ и ограничителя НМИУ.301241.018), кг, не более |
6 |
|
Средняя наработка на отказ при доверительной вероятности 0,9, ч, не менее |
9000 |
1.2 Флюориметры-нефелометры должны сохранять свои параметры во время (*) после (**) воздействия факторов, приведенных в таблице 3.
Таблица 3
|
Воздействующий фактор |
Характеристика воздействующего фактора |
Значение воздействующего фактора |
|
Синусоидальная вибрация одной частоты |
Амплитуда ускорения, м/с2 (g) Частота, Гц |
9,8 (1,0) от 20 до 30 |
|
Синусоидальная вибрация в диапазоне частот (виброустойчивость)* |
Амплитуда ускорения, м/с2 (g) Частота, Гц |
9,8 (1,0) от 1 до 35 |
|
Синусоидальная вибрация в диапазоне частот (виброустойчивость)* |
Амплитуда ускорения, м/с2 (g) Частота, Гц |
9,8 (1,0) от 1 до 35 |
|
Механический удар при имитации транспортирования прибора в упакованном виде ** |
Пиковое ударное ускорение, м/с2 (g) Длительность действия ударного ускорения, мс |
147 (15) от 5 до 10 |
|
Повышенная температура среды |
Рабочая температура, °С *, ** Предельная температура, °С |
35 70 |
|
Пониженная температура среды |
Рабочая температура, °С *, ** Предельная температура, °С ** |
-2 -50 |
Продолжение таблицы 3
|
Воздействующий фактор |
Характеристика воздействующего фактора |
Значение воздействующего фактора |
|
Изменение температуры среды ** |
Диапазон изменения температуры, °С |
от -50 до +10 |
|
Гидростатическое давление ** |
Рабочее давление, Па Максимальное давление, Па |
J2O СЛ о о о о Os о |
наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность средств измеренийТаблица 4 - Комплектность средства измерений
|
Обозначение |
Наименование изделия |
Количество |
Примечание |
|
НМИУ.414235.003 |
- Прибор ФНП-02 |
1 | |
|
- ЭВМ типа Pentium с частотой процессора не менее 1 ГГц, с операционной системой типа Windows XP / Windows 7, ОЗУ не менее 1 Гб, дополнительная плата расширения с двумя последовательными портами RS-422 |
1 | ||
|
НМИУ.685621.150 |
Жгут |
1 | |
|
НМИУ.301241.018 |
Ограничитель |
1 | |
|
Общее и специальное программное обеспечение |
1 | ||
|
Эксплуатационная документация согласно ведомости эксплуатационных документов НМИУ.414215.002ВЭ |
1 комплект |
осуществляется по документу НМИУ.414215.002Д «Флюриметр-нефелометр
ФНП-02Гр. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 29 августа 2014 г.
Основные средства поверки:
-
- ГСО 7271-96, стандартный образец мутности (формазиновая суспензия);
-
- флуоресцеин, кв. «чда», по ТУ 6-09-2464-82;
-
- родамин В, кв. «чда», по ТУ 6-14-1088-74;
-
- контрольный раствор перилена, приготовленный согласно п.5.1.9 РД 52.04.186-89.
НМИУ.414215.002РЭ «Флюориметр-нефелометр ФНП-02Гр. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к флюори-метру-нефелометру ФНП-02ГрГОСТ 22729-84 Анализаторы жидкостей ГСП. Общие технические требования НМИУ.414215.002ТУ Флюориметр-нефелометр ФНП-02Гр. Технические условия
ИзготовительЗакрытое акционерное общество АО «Морские неакустические комплексы и системы»
Юридический адрес: 191014, г. Санкт-Петербург, ул. Госпитальная, д. 3
Адрес: 193091, г. Санкт-Петербург, Октябрьская наб., д. 6 Телефон: (812) 676-33-99
Факс: (812) 676-32-52
Испытательный центрГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»,
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Тел.: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: http://www.vniim.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
