№645 от 26.05.2016
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 1723
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 42848 "Счетчики активной электрической энергии статические однофазные ЭСО"
МИНИСПСРСГВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФВДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ26 мая 2016 г. 645
Москва
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 42848 «Счетчики активной электрической энергии статические однофазные ЭСО»
Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и ' метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений» (далее — Административный регламент), зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ООО ПКФ «БЕТАР» от 10 февраля 2016 г. № 369 приказываю:
-
1, Внести изменения в описание типа на счетчики активной электрической энергии статические однофазные ЭСО, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 46956-11, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств измерений № 42848 «Счетчики активной электрической энергии статические однофазные ЭСО» на последующие 5 лёт.
-
3, Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его
юридическому лицу или индивидуальному предпринимателю.
Управление
и внешних /з
связен
за собой.
С.С.Голубев
Сертификат: 18BAlBQ00200eD0118BB Кому выдан: Голубев Сергей Сергеевич ^1ействигёлен^Л&1Г201^сИ8Д1^016
-
4. Контроль за исполнением настоящего прик
Подлинник электронного документа, псдпнсанн хранится в системе электронного Федерального агентства по техническому регулированию и метрологии.
Административной
Заместитель Руководителя Федерального агентства
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «26» мая 2016 г. № 645
Изменения в описание типа на счетчики активной электрической энергии статические однофазные ЭСООПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики активной электрической энергии статические однофазные ЭСО
Назначение средства измеренийСчетчики активной электрической энергии статические однофазные ЭСО (далее -счетчики) предназначены для учета активной электрической энергии в двухпроводных сетях переменного тока напряжением 230 В, частотой (50 ± 1) Гц.
Описание средства измеренийПринцип работы счетчика основан на измерении мгновенных значений тока и напряжения, вычислении значения активной электрической энергии прошедшей через счетчик и преобразования этого значения в последовательность импульсов. Частота следования импульсов пропорциональна мощности, а количество импульсов - электрической энергии, прошедшей через счетчик.

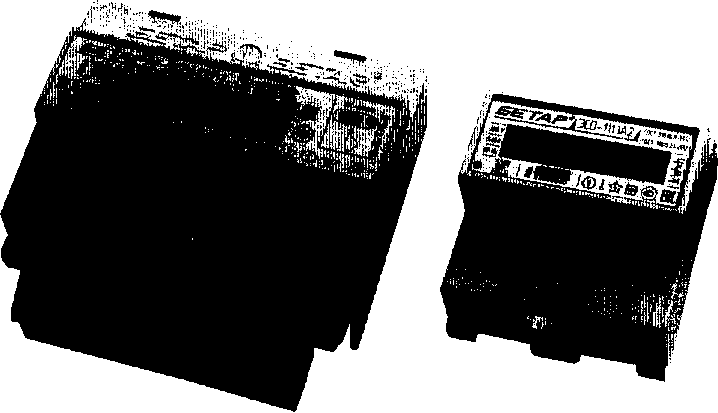

Конструктивно счетчик выполнен в пластмассовом корпусе. В корпусе размещены электронный блок и клеммная колодка с датчиком (датчиками) тока. Электронный блок представляет собой плату с электронными компонентами, устанавливаемую в основание корпуса и крепящуюся защелками. Электронный блок подключается с помощью проводов к датчикам тока к клеммной колодке. Клеммная колодка содержит зажимы для подключения счетчика к сети. Счетчик имеет в своем составе испытательный выход для поверки и, для опциональных исполнений, интерфейсный выход для подключения к системам автоматизированного учета потребленной энергии. Зажимы клеммной колодки, испытательный и интерфейсный выходы закрываются клеммной крышкой.
Основные исполнения счетчиков приведены в таблице:
Таблица 1
|
№ п/п |
Исполнение |
Кол-во тарифов |
Класс точно сти |
Кол-во каналов измерения тока |
Базовый/ номинальный (максимальный) ток |
Тип индикатора |
Тип интерфейса |
Тип датчика тока |
Контроль вскрытия крыш ки |
Корпус |
Реле управления нагрузкой |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
ЭСО-111.1А2 |
1 |
1 |
1 |
5(60) |
жки |
нет |
шунт |
нет |
малый (тип 2) |
нет |
|
2. |
ЭСО-111.1В2 |
1 |
1 |
1 |
5(60) |
ЭМОУ |
нет |
шунт |
нет |
малый (тип 2) |
нет |
|
3. |
ЭСО-111.1А2 |
1 |
1 |
1 |
5(60) |
жки |
нет |
шунт |
нет |
малый |
нет |
|
(тип 2) | |||||||||||
|
4. |
ЭСО-111.1В2 |
1 |
1 |
1 |
5(60) |
ЭМОУ |
нет |
шунт |
нет |
малый (тип 2) |
нет |
|
5. |
ЭСО-111.2А2 |
1 |
1 |
1 |
10 (100) |
жки |
нет |
шунт |
нет |
малый (тип 2) |
нет |
|
6. |
ЭСО-111.2В2 |
1 |
1 |
1 |
10 (100) |
ЭМОУ |
нет |
шунт |
нет |
малый (тип 2) |
нет |
|
7. |
ЭСО- 211.1ALX1QV |
до 4-х |
1 |
1 |
5(60) |
жки |
IrDA+ Int |
шунт |
да |
большой (тип 1) |
да |
|
8. |
ЭСО-211.1ALX1Q |
до 4-х |
1 |
1 |
5(60) |
жки |
IrDA+ Int |
шунт |
да |
большой (тип 1) |
нет |
|
9. |
ЭСО- 211.2ALX1QV |
до 4-х |
1 |
1 |
10 (100) |
жки |
IrDAl Int |
шунт |
да |
большой (тип 1) |
да |
|
10. |
ЭСО- 211.2ALX1Q |
до 4-х |
1 |
1 |
10 (100) |
жки |
IrDA+ Int |
шунт |
да |
большой (тип 1) |
нет |
|
11. |
ЭСО- 212.1ALX1QV |
до 4-х |
1 |
2 |
5(60) |
жки |
IrDA+ Int |
шунт+ тр-р |
да |
большой (тип 1) |
да |
|
12. |
ЭСО- 212.1ALX1Q |
до 4-х |
1 |
2 |
5(60) |
жки |
IrDA+ Int |
шунт+ тр-р |
да |
большой (тип 1) |
нет |
|
13. |
ЭСО- 212.2ALX1QV |
до 4-х |
1 |
2 |
10 (100) |
жки |
IrDA+ Int |
шунт+ тр-р |
да |
большой (тип 1) |
да |
|
14. |
ЭСО- 212.2ALX1Q |
до 4-х |
1 |
2 |
10 (100) |
жки |
IrDA+ Int |
шунт+ тр-р |
да |
большой (тип 1) |
нет |
|
15. |
ЭСО- 201.3AU1QV |
до 4-х |
0,5S |
1 |
10(60) |
жки |
IrDA+ Int |
тр-р |
да |
большой (тип 1) |
да |
|
16. |
ЭСО- 201.3 ALxlQ |
до 4-х |
0,5S |
1 |
10(60) |
жки |
IrDA+ Int |
тр-р |
да |
большой (тип 1) |
нет |
|
17. |
ЭСО- 202.3ALX1QV |
до 4-х |
0,5S |
2 |
10(60) |
жки |
IrDA+ Int |
2*тр-р |
да |
большой (тип 1) |
да |
|
18. 1 |
ЭСО- 202.3ALxlQ |
до 4-х |
0,5S |
2 |
10(60) |
жки |
IrDA+ Int |
2*тр-р |
да |
большой (тип 1) |
нет |
Примечание: Тип дополнительного интерфейса (Int) определяется символом «х» в наименовании исполнения и выбирается при заказе из следующего списка:
отсутствует - дополнительного интерфейса нет;
R - дополнительный интерфейс RS-485;
К - дополнительный интерфейс KNX;
М - дополнительный интерфейс M-Bus;
D - дополнительный интерфейс RS-232.
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 2, 3.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ESO SPMT 219 |
|
Номер версии (идентификационный номер) ПО |
2.19 |
|
Цифровой идентификатор ПО |
00CA |
|
Другие идентификационные данные (если имеются) |
- |
Таблица 3
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
WattCounter.hex |
|
Номер версии (идентификационный номер) ПО |
1.1 |
|
Цифровой идентификатор ПО |
C8FE17E4 |
|
Другие идентификационные данные (если имеются) |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий (в соответствии с Р 50.2.077-2014).
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Метрологические и технические характеристики
Таблица 4
|
№ п/п |
Наименование, обозначение параметра, единица измерения |
Класс точности счетчика | |
|
1 |
0,5S | ||
|
1 |
2 |
3 |
4 |
|
1 |
Класс точности |
1 |
0,5 |
|
2 |
Напряжение, В | ||
|
номинальное UHOm |
230 |
230 | |
|
3 |
Ток, А | ||
|
базовый (номинальный) 1б (1Ном) |
5 (опционально 10) |
10 | |
|
максимальный 1маКс |
60 (опционально 100) |
60 | |
|
4 |
Частота сети, Гц |
50 |
50 |
|
5 |
Постоянная счетчика, имп./(кВтхч) |
5000 |
5000 |
|
6 |
Порог чувствительности, мА |
20 |
10 |
|
7 |
Тип датчика тока |
Шунт (опционально шунт + трансформатор) |
2 трансформатора |
|
8 |
Типы интерфейсов (опционально) |
IrDA, М-Bus, RS-232, KNX, RS-485 |
IrDA, М-Bus, RS-232, KNX, RS-485 | |
|
9 |
Количество тарифов (для много тарифных счетчиков) |
до 4-х |
до 4-х | |
|
10 |
Точность хода часов (для много тарифных счетчиков), с/сут, не более: | |||
|
при наличии напряжения на зажимах счетчика |
± 1 |
± 1 | ||
|
при работе от автономного источника |
±5 |
±5 | ||
|
И |
Сохраняемость данных при отсутствии питания (для вариантов с ЖКИ), месяцев, не менее |
4 |
4 | |
|
12 |
Параметры окружающей среды: | |||
|
температура, °C |
от минус 40 до плюс 55 |
от минус 40 до плюс 55 | ||
|
влажность, %, не более |
80 |
80 | ||
|
атмосферное давление, кПа (мм рт. ст.) |
84... 106 (630...795) |
84...106 (630...795) | ||
|
13 |
Габаритные размеры, мм, не более |
143x141x60 |
89x87x42 (однотарифный счетчик в малом корпусе) |
143x141x60 |
|
14 |
Масса, кг, не более |
0,6 |
0,6 | |
наносится на накладку счетчика флексографским способом и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измерений
Таблица 5
|
Наименование |
Обозначение |
Кол-во, шт. |
Примечание |
|
1 |
2 |
3 |
4 |
|
Счетчик |
ПДЕК.411152.001 |
1 | |
|
Паспорт |
ПДЕК.411152.001 ПС |
1 | |
|
Руководство по эксплуатации |
ПДЕК.41 И 52.001 РЭ |
1 |
Для многотарифных исполнений |
|
Пломба |
ПДЕК.764468.003 |
1 | |
|
Пломбировочная проволока |
0,5-Т-1-12х18Н10Т ГОСТ 18143-72 |
0,3 м | |
|
Методика поверки |
ПДЕК.411152.001 |
1 |
Поставляется по заказу |
осуществляется по документу «Счетчики активной электрической энергии переменного тока статические однофазные ЭСО. Методика поверки. ПДЕК.411152.001», утверждённому Руководителем ГЦИ СИ ФГУ «Тест-Татарстан» 04.03.2011 г.
Перечень эталонов применяемых при поверке:
- Установка для поверки счетчиков электрической энергии автоматизированная УАПС-1М/Р (регистрационный № 23832-06), номинальное напряжение 230 В; ток (0,01-100) А.
Результаты поверки оформляют записью в соответствующем разделе паспорта, заверяют подписью поверителя и знаком поверки. Счетчик пломбируют с нанесением знака поверки.
Сведения о методиках (методах) измеренийизложены в п. 4.2 «Счетчики активной электрической энергии статические однофазные ЭСО. Руководство по эксплуатации. ПДЕК.411152.001 РЭ».
Нормативные и технические документы, устанавливающие требования к счётчикам активной электрической энергии статические однофазные ЭСО-
1. ГОСТ 31818.11 -2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
-
2. ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.
-
3. ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S.
-
4. ПДЕК.411152.001 ТУ. Счетчики активной электрической энергии статические однофазные ЭСО.
Общество с ограниченной ответственностью Производственно-коммерческая фирма «БЕТАР» (ООО ПКФ «БЕТАР»)
ИНН 1652005250
422981, Республика Татарстан, г. Чистополь, ул. Энгельса, 129Т Телефакс: +7 800 500 45 45, +7 (84342) 5-69-69 http://www.betar.ru e-mail: info@betar.ru
Испытательный центрФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)
Аттестат аккредитации № RA.RU.310659 выдан 13.05.2015 г.
420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24
Тел./факс: (843) 291-08-33
e-mail: ispl3@tatcsm.ru
