Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «3» июля 2018 г. № 1371

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители влажности Testo 606-1, Testo 606-2

Измерители влажности Testo 606-1, Testo 606-2 (далее - измерители) предназначены для измерения влажности (массового отношения влаги) древесины, пиломатериалов хвойных и лиственных пород, а также температуры и относительной влажности воздуха.

Принцип действия измерителей основан на измерении электрических сигналов, поступающих от первичных преобразователей, пропорциональных измеряемым величинам

При взаимодействии с измеряемым материалом преобразователи (датчики) вырабатывают сигнал, пропорциональный сопротивлению, который регистрируется измерительным блоком и преобразуется в значения измеряемых величин. Результаты измерений выводятся на дисплей приборов.

Измерители выпускаются в следующих модификациях: Testo 606-1, Testo 606-2. Измерители модификации Testo 606-1, Testo 606-2 реализуют резистивный метод измерений влажности.

Измерители модификации Testo 606-1 предназначены для измерения влажности материалов древесины, пиломатериалов хвойных и лиственных пород. Измерители модификации Testo 606-2 предназначены для измерения влажности материалов древесины, пиломатериалов хвойных и лиственных пород, температуры и относительной влажности воздуха.

Конструктивно измерители состоят из измерительного блока и первичного преобразователя (датчика). На лицевой панели измерительного блока расположены жидкокристаллический дисплей и клавиатура. На верхней торцевой поверхности корпуса измерителей модификаций Testo 606-1, Testo 606-2 размещён игольчатый датчик. Элементы питания размещены под крышкой батарейного отсека на задней стенке измерителя.

Во избежание несанкционированного вскрытия стык двух частей корпуса защищён разрушающейся при вскрытии наклейкой с нанесённой надписью «testo».

В случае попытки вскрытия корпуса нарушится целостность наклейки.

Внутри измерителей отсутствуют какие-либо контакты и разъёмы для внешних подключений. Общий вид измерителей Testo 606-1, Testo 606-2 представлен на рисунке 1.

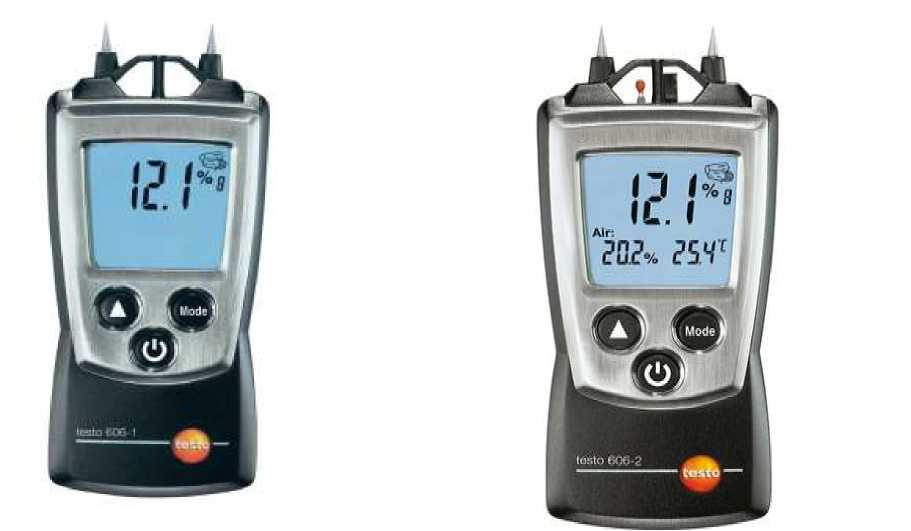

а) измеритель модификации Testo 606-1 б) измеритель модификации Testo 606-2

Рисунок 1 - Общий вид измерителей Testo 606-1, Testo 606-2

Защита программного обеспечения осуществляется путем записи бита защиты при программировании микропроцессора в процессе производства приборов. Установленный бит защиты запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

* Материалы:

• 1 - бук, ель, лиственница, берёза, вишня, грецкий орех;

• 2 - дуб, сосна, клён, ясень, орегонская сосна (Дугласова пихта).

наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус измерителя в виде наклейки.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП РТ 1995-2014 «Измерители влажности Testo 606-1, Testo 606-2. Методика поверки» с Изменением №1, утверждённому ГЦИ СИ ФБУ «Ростест-Москва» 30.03.2018 г.

Основные средства поверки:

• - измеритель-регулятор температуры прецизионный МИТ 8.10, предел допускаемой основной абсолютной погрешности в эквиваленте ПТС-10М ±(0,008+10’⁵ t) °С, для термоэлектрических преобразователей ±(0,15) °С;

• - термометр сопротивления платиновый эталонный ПТС-10М, диапазон измерений температуры от минус 200 до 420 °С, 2-й разряд;

• - камера климатическая WEISS WK 340/70, диапазон воспроизведения относительной влажности от 10 до 98 % при температуре от 10 до 90 °С, стабильность ±(1 - 3) % отн. влажности, диапазон воспроизведения температур от минус 70 до 180 °С, стабильность ±(0,1 - 0,5) °С;

• - прибор комбинированный Testo-645 (зонд 0636 9741) диапазон измерений от 10 до 90 % отн. влажности, погрешность ±1,0 % отн. влажности;

• - однозначные и многозначные меры электрического сопротивления 3-го разряда в соответствии с Приказом Росстандарта №146 от 15.02.16 г. в диапазоне измерений от 10⁴ до10¹² Ом;

• - ГСО влажности пиломатериалов (ГСО 8837-2006) с абсолютной погрешностью аттестованного значения СО при Р=0,95:

±0,8 % - в диапазоне измерений от 5,0 до 12,0 %;

±1,0 % - в диапазоне измерений от 12,0 до 18,0 %;

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 8.558-2009 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.547-2009 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений влажности газов.

ГОСТ Р 8.681-2009 ГСИ. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах.

Техническая документация изготовителя «Testo Instruments (Shenzhen) Co. Ltd».

Фирма «Testo Instruments (Shenzhen) Co. Ltd», Китай

Адрес: China Merchants Guangming Science & Technology Park, Block A, B4 Building, No. 3009 Guan Guang Road, Guangming New District Shenzhen, Postal Code 518107, China

Телефон: +86 755 26 62 67 60

Общество с ограниченной ответственностью «Тэсто Рус» (ООО «Тэсто Рус»)

Адрес: 115054, г. Москва, переулок Строченовский Б., д.23В, стр.1 Телефон: 8(495) 221-62-13, факс: 8 (495) 221-62-16

E-mail: info@testo.ru

Web-сайт: www.testo.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: 8 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

3 июля 2018 г.

Москва

О внесении изменений в описание типа на измерители влажности Testo 606-1, Testo 606-2

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее-Административный регламент) и в связи с обращением ООО «Тэсто Рус» от 30 мая 2018 г. № ТП-034 приказываю:

• 1. Внести изменения в описание типа на измерители влажности Testo 606-1, Testo 606-2, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 59641-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(-------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
