Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «07» февраля 2019 г. №194

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Станции телемеханики кустовые типа CTK-Z181

Станции телемеханики кустовые типа CTK-Z181 (далее - CTK-Z181) предназначены для измерения унифицированных аналоговых токовых сигналов, поступающих на ее входы от первичных измерительных преобразователей напряжения, тока, температуры, давления и пр., оперативного сбора, обработки, архивирования и передачи измерительной информации на диспетчерский компьютер, формирование и выдачу управляющих сигналов.

CTK-Z181 - конфигурируемый, проектно-компонуемый, модульный промышленный контроллер, включающий центральное программируемое устройство, управляющее работой станции, модули ввода/вывода аналоговых и дискретных сигналов, коммуникационные и коммутационные модули, количество которых определяется заказчиком в зависимости от структуры автоматизируемого объекта нефтегазодобычи.

Принцип действия СТК-Z181 заключается в аналого-цифровом преобразовании входных аналоговых сигналов модулями ввода/вывода в цифровые коды, которые затем поступают на центральное программируемое устройство (ЦПУ), которое, в свою очередь, обеспечивает передачу информации на внешние устройства.

CTK-Z181 обеспечивает измерение унифицированных аналоговых сигналов, поступающих на его входы от первичных измерительных преобразователей напряжения, тока, температуры, давления и пр. (телеизмерение).

CTK-Z181 обеспечивает контроль работы энергетического и промышленного оборудования с использованием датчиков типа «сухой контакт» (телесигнализация).

CTK-Z181 обеспечивает автоматическое и удаленное управление энергетическим и промышленным оборудованием с помощью стандартных телеметрических сигналов (телеуправление).

Для подключения в распределительных сетях датчиков и (или) внешних приборов с цифровым интерфейсом, а также для передачи телеметрических сигналов и измерительной информации на диспетчерский пульт, CTK-Z181 может использовать интерфейсы: RS-232 (протокол Modbus), RS-485 (протокол Modbus), Ethernet (протокол TCP/IP), V23 (SDLC/HDLC).

В состав CTK-Z181 входят:

• - центральное программируемое устройство (ЦПУ);

• - радиомодем и (или) радиостанция;

• - модули ввода/вывода;

• - блоки реле;

• - блоки питания внутренний и внешний;

• - клеммники DIN (ХТ1...ХТ4) для внешних подключений.

ЦПУ обеспечивает все коммуникации с внешней средой и обмен данными с модулями ввода/вывода внешних сигналов, подключенных к нему по CAN шине.

Радиомодем и (или) радиостанция обеспечивает обмен станции с диспетчерским пунктом системы телемеханики, а также с подчиненными удаленными устройствами через радиоканал.

Модули ввода/вывода обеспечивают:

- прием дискретных входных сигналов и передачу их состояний по CAN шине;

- измерение (аналого-цифровое преобразование) унифицированных аналоговых токовых входных и передачу их значений по CAN шине;

- вывод дискретных выходных сигналов, управление состоянием выходов производится ЦПУ по CAN шине.

Блоки реле обеспечивают коммутацию цепей напряжением переменного тока до 220 В и силой переменного тока до 2 А. Блоки управляются дискретными выходами модулей ввода/вывода.

Блок питания внутренний обеспечивает модули ввода/вывода и ЦПУ постоянным напряжением 24 В. Внешний блок питания обеспечивает питанием оборудование, подключаемое извне.

Конструктивно CTK-Z181 представляет собой металлический шкаф с запираемой на механический замок дверцей. Шкафы выпускаются по ТУ 3461-001-20872624-2007 и обеспечивают степень защиты от доступа к опасным частям, попадания внешних твердых предметов и воды внутрь шкафа - IP44 по ГОСТ 14254.

Модули CTK-Z181 размещаются внутри шкафа на DIN-рейках. Вариант комплектации CTK-Z181 (типы и количество модулей, размещаемых в шкафу) определяется проектом в зависимости от требований к количеству каналов телеизмерений, телесигнализации и телеуправления и отображается в условном обозначении CTK-Z181, которое имеет вид:

CTK-Z181.ab-cd,

где a, b, c, d - десятичные цифры, обозначающие вариант конкретной комплектации CTK-Z181.

Режим работы CTK-Z181 - непрерывный, круглосуточный.

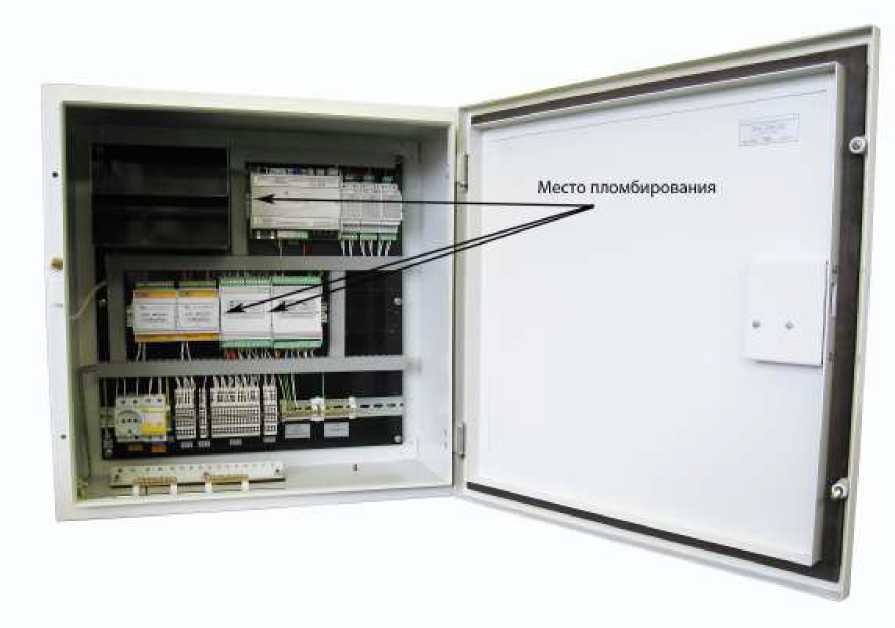

Пломбирование CTK-Z181 выполняется пломбированием винтов модулей ввода/вывода и ЦПУ. Внешний вид конкретного варианта комплектации CTK-Z181 (CTK-Z181.26-01) и место нанесения пломбировки представлены на рисунке 1.

Рисунок 1 - Внешний вид CTK-Z181

Программное обеспечение (ПО) CTK-Z181 состоит из двух частей - встроенного и внешнего.

Встроенное ПО устанавливается в энергонезависимую память ЦПУ и модулей ввода/вывода в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.

Защита этого ПО обеспечивается пломбированием корпусов модулей ввода/вывода и ЦПУ и отсутствием доступа к изменению ПО без вскрытия их корпусов.

Внешнее ПО - программа-утилита «ASYNC», предназначенная для проверки работоспособности интерфейсного выхода RS-232 при испытаниях и поверке CTK-Z181. Идентификационные данные ПО представлены в таблице 1.

аблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на корпус CTK-Z181 путем наклейки полимерной пленки с нанесенным типографским способом текстом, а также типографским способом на титульные листы Руководства по эксплуатации.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 35-263-2013 «ГСИ. Станции телемеханики кустовые типа СТК^181. Методика поверки», утвержденному ФГУП «УНИИМ» в 2013 г.

Основные средства поверки:

• - калибратор многофункциональный портативный Метран 510-ПКМ, регистрационный номер в Федеральном информационном фонде 26044-07

• - мегаомметр ЭСО 210/1, регистрационный номер в Федеральном информационном фонде 21320-01.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4232-004-20872624-2013 Станции телемеханики кустовые типа СТК -Z181. Технические условия

Акционерное общество «Научно-производственное объединение «ИНТРОТЕСТ» (АО «НПО «ИНТРОТЕСТ»)

ИНН 6661010721

Юридический адрес: 620078, г. Екатеринбург, ул. Студенческая, д. 55, комната 106 Адрес: 620078, г. Екатеринбург, ул. Студенческая, д. 55

Телефон (факс): +7 (343) 227-05-71, +7 (343) 383-47-49

E-mail: introtest@introtest.com

Web-сайт: www.introtest.com

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон (факс): +7 (343) 350-26-18, +7 (343) 350-20-39

Е-mail: uniim@uniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № 30005-11 от 03.08.2011.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

7 февраля 2019 г.                                            №   194

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 54339 «Станции телемеханики кустовые типа CTK-Z181» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями АО «НПО «ИНТРОТЕСТ» б/д № 1407/3, № 1407/4 и № 1407/5 приказываю:

• 1. Внести изменения в описание типа на станции телемеханики кустовые типа CTK-Z181, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56686-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 54339 «Станции телемеханики кустовые типа CTK-Z181», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 56686-14, в связи с переименованием фирмы-изготовителя с ЗАО «НПО «ИНТРОТЕСТ», г. Екатеринбург на АО «НПО «ИНТРОТЕСТ», г. Екатеринбург.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 54399 «Станции телемеханики кустовые типа CTK-Z181» на последующие 5 лет.

• 4.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

/                             л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1O36EE32711E880E9EOO71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019
