№2326 от 08.11.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 55725
О переоформлении свидетельства об утверждении типа средства измерений № 66167 "Весы лабораторные ENTRIS" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 2326 от 08.11.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Госстандарт)
ПРИКАЗ8 ноября 2018 г. „ 2326
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 66167 «Весы лабораторные ENTRIS» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее-Административный регламент), и в связи с обращениями ООО «Сарториус РУС» от 05 сентября 2018 г. б/н приказываю:
-
1. Внести изменения в описание типа на весы лабораторные ENTRIS, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 67626-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 10-241-2017 с изменением № 1 «Весы лабораторные ENTRIS. Методика поверки» и распространить действие документа на весы лабораторные ENTRIS, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 66167 «Весы лабораторные ENTRIS», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 67626-17, в связи с внесением изменений в документ на методику поверки.
-
4. Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
(-------------------------------\
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
\______—______
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «8» ноября 2018 г. № 2326
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы лабораторные ENTRIS
Назначение средства измеренийВесы лабораторные ENTRIS (далее - весы) предназначены для измерений массы при статическом взвешивании различных веществ и материалов.
Описание средства измеренийПринцип действия весов основан на измерении массы методом преобразования измеряемой величины (массы) в другую измеряемую величину (выходной сигнал) с учетом влияния силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект.
Конструктивно весы состоят из взвешивающего модуля и модуля терминала, объединённых в один корпус.
Результат взвешивания выводится на модуль терминала, оснащенный жидкокристаллическим экраном.
Весы имеют верхнее расположение грузоприемной платформы.
Весы оснащены следующими дополнительными устройствами:
- устройством установки по уровню;
- устройствами установки нуля:
- полуавтоматическим устройством установки нуля;
- автоматическим устройством установки нуля;
- устройством первоначальной установки нуля;
- устройством слежения за нулем (может быть отключено);
- устройствами тарирования:
- устройством уравновешивания тары;
- совмещённым устройством установки нуля и уравновешивания тары. Дополнительно весы оснащены следующими функциями:
- устройством полуавтоматической юстировки.
Весы с ценой деления менее 0,01 г оснащены стационарной ветрозащитной витриной. Весы оборудованы интерфейсом RS232C для передачи данных и автоматического протоколирования в соответствии со стандартами ISO/GLP.
Весы имеют несколько режимов работы (прикладных программ), не связанных со взвешиванием:
- вычисление различных значений;
- подсчет числа объектов, имеющих примерно одну и ту же массу;
- суммирование;
- статистическая обработка.
Весы выпускаются в 14 модификациях, различающихся метрологическими и техническими характеристиками.

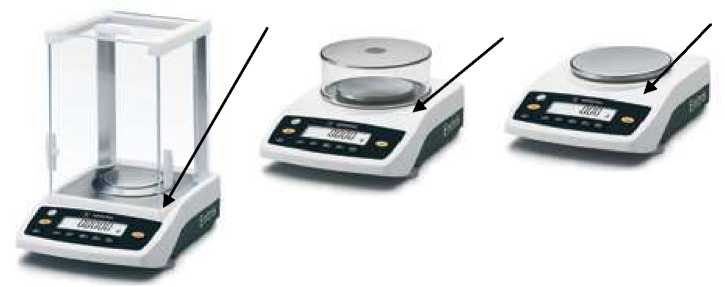

Общий вид, обозначение места нанесения знака поверки, представлены на рисунках 1а - 1г.
Рисунок 1а - Весы:
ENTRIS64i-1SRU, ENTRIS124i-1SRU, ENTRIS224i-1SRU.
Рисунок 1б - Весы:
ENTRIS323i-1SRU,
ENTRIS423i-1SRU, ENTRIS623i-1SRU.
Рисунок 1в - Весы:
ENTRIS822i-1SRU.
Рисунок 1г - Весы:
ENTRIS2202i-1SRU, ENTRIS3202i-1SRU, ENTRIS4202i-1SRU, ENTRIS6202i-1SRU, ENTRIS2201i-1SRU, ENTRIS5201i-1SRU, ENTRIS8201i-1SRU.
Стрелками обозначены места нанесения знаков поверки.

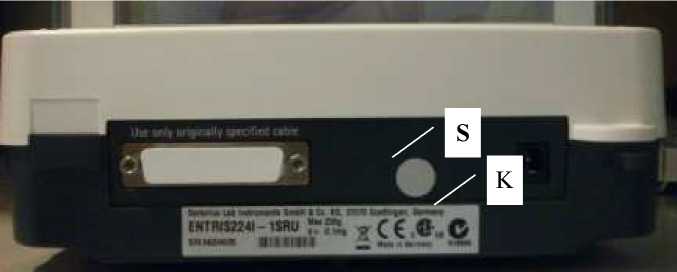

Схема нанесения идентификационных маркировок и защитных пломб представлены на рисунке 2.
Вид сзади
Рисунок 2 - Идентификационные маркировки и защитные пломбы
Вид спереди
На рисунке 2 использованы следующие обозначения:
Й- защитная пломба
- наклейка с обозначением модели весов и заводского номера:
Sartorius Lab Instrument GmbH Л Co KG, 37Q70 Goettingen, Germany
ENTRIS224I- 1SRU off @ ft^34204535 !|||h|||||r||||||||||| A ^B^Gsrmany N^5
Программное обеспечениеВесы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение весов заложено в микроконтроллере весов в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Идентификационное наименование ПО высвечивается при обращении к подпункту «Инфо» меню весов.
Основные функции программного обеспечения - передача и обработка сигнала с весоизмерительного устройства и последующий пересчет его в единицы массы. Метрологически значимые функции - хранение данных юстировки, результатов измерений, вывод данных на дисплей и передача на периферийные устройства. Метрологически незначимая часть ПО содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием, о порядковом номере.
Идентификационные данные метрологически значимой части программного обеспечения (в таблице - ПО).
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
REL.30.00 |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО |
- |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики для взвешивающих модулей 64i-1SRU; 124i-1SRU; 224i-1SRU; 323i-1SRU; 423i-1SRU; 623i-1SRU, 822i-1SRU
|
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||||
|
Модификация весов ENTRIS |
64i-1SRU |
124i-1SRU |
224i-1SRU |
323i-1SRU |
423i-1SRU |
623i-1SRU |
822i-1SRU |
|
Максимальная нагрузка Мах, г |
60 |
120 |
220 |
320 |
420 |
620 |
820 |
|
Действительная цена деления d, г |
0,0001 |
0,0001 |
0,0001 |
0,001 |
0,001 |
0,001 |
0,01 |
|
Пределы допускаемой погрешности при первичной поверке (в эксплуатации), мг |
±0,3 (±0,6) |
±0,4 (±0,8) |
±0,4 (±0,8) |
±3 (±6) |
±3 (±6) |
±4 (±8) |
±30 (±60) |
|
СКО, мг |
0,1 |
0,1 |
0,1 |
1 |
1 |
1 |
10 |
|
Минимальная нагрузка Мт, г |
0,001 |
0,001 |
0,001 |
0,01 |
0,01 |
0,01 |
0,1 |
Таблица 3 - Метрологические характеристики для взвешивающих модулей 2202i-1SRU; 3202i-1SRU; 4202i-1SRU; 6202i-1SRU; 2201i-1SRU; 5201i-1SRU; 8201i-1SRU
|
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||||
|
Модификация весов ENTRIS |
2202i-1SRU |
3202i-1SRU |
4202i-1SRU |
6202i-1SRU |
2201i-1SRU |
5201i-1SRU |
8201i-1SRU |
|
Максимальная нагрузка Мах, г |
2200 |
3200 |
4200 |
6200 |
2200 |
5200 |
8200 |
|
Действительная цена деления d, г |
0,01 |
0,01 |
0,01 |
0,01 |
0,1 |
0,1 |
0,1 |
|
Пределы допускаемой погрешности при первичной поверке (в эксплуатации), г |
±0,03 (±0,06) |
±0,04 (±0,08) |
±0,04 (±0,08) |
±0,04 (±0,08) |
±0,2 (±0,4) |
±0,3 (±0,6) |
±0,3 (±0,6) |
|
СКО, г |
0,01 |
0,01 |
0,01 |
0,01 |
0,1 |
0,1 |
0,1 |
|
Минимальная нагрузка Мт, г |
0,1 |
0,1 |
0,1 |
0,1 |
1 |
1 |
1 |
Лист № 5
Всего листов 6
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Параметры источника питания для сетевого адаптера весов | |
|
- напряжение переменного тока, В |
220 (+22-зз) |
|
- частота переменного тока, Гц |
50±1 |
|
Напряжение питания весов, В |
от 12 до 18 |
|
Потребляемая мощность, Вт, не более |
2 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +10 до +30 |
|
Время установления показаний, с, не более | |
|
- для модулей 64i-1SRU; 124i-1SRU; 224i-1SRU |
2,5 |
|
- для модулей 423i-1SRU, 623i-1SRU |
1 |
|
- для модуля 323i-1SRU |
1,1 |
|
- для модулей 822i-1SRU; 2202i-1SRU; 3202i-1SRU; |
1,5 |
|
4202i-1SRU; 6202i-1SRU; 2201i-1SRU; 5201i-1SRU; 8201i-1SRU | |
|
Диаметр грузоприемной платформы, мм, не более | |
|
- для модулей 64i-1SRU; 124i-1SRU; 224i-1SRU |
90 |
|
- для модулей 323i-1SRU; 423i-1SRU; 623i-1SRU |
115 |
|
Размер грузоприемной платформы, мм, не более для модулей 822i-1SRU; 2202i-1SRU; 3202i-1SRU; 4202i-1SRU; 6202i-1SRU; 2201i-1SRU; 5201i-1SRU; 8201i-1SRU |
180х180 |
|
Габаритные размеры, мм, не более - для модулей 64i-1SRU; 124i-1SRU; 224i-1SRU | |
|
- длина |
з0з |
|
- ширина |
2з0 |
|
- высота |
зз0 |
|
- для модулей 323i-1SRU; 423i-1SRU; 623i-1SRU | |
|
длина |
з0з |
|
- ширина |
2з0 |
|
- высота |
1з6 |
|
- для модулей 822i-1SRU; 2202i-1SRU; 3202i-1SRU; 4202i-1SRU; 6202i-1SRU; 2201i-1SRU; 5201i-1SRU; 8201i-1SRU | |
|
- длина |
з0з |
|
- ширина |
2з0 |
|
- высота |
87 |
|
Масса, кг, не более - для модулей 64i-1SRU; 124i-1SRU; 224i-1SRU |
4,8 |
|
- для модулей 323i-1SRU; 423i-1SRU; 623i-1SRU |
з,6 |
|
2,6 |
|
5201i-1SRU; 8201i-1SRU |
3,5 |
наносится на титульный лист Руководства по эксплуатации.
Комплектность средства измеренийТаблица 5 - Комплектность
|
Наименование |
Количество, шт. |
|
Весы в комплекте |
1 |
|
Руководство по эксплуатации на электронном носителе |
1 |
|
Методика поверки МП 10-241-2017 c изменением № 1 |
1 |
осуществляется по документу МП 10-241-2017 c изменением № 1 «Весы лабораторные ENTRIS. Методика поверки», утвержденному ФГУП «УНИИМ» 14.09.2018 г.
Основные средства поверки:
Рабочие эталоны первого, второго, третьего разряда по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую панель весов (если позволяют условия эксплуатации) в соответствии с рисунками 1 и 2.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к весам лабораторным ENTRISГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы
Техническая документация фирмы Sartorius Lab Instruments GmbH & Co.KG, Германия
ИзготовительФирма «Sartorius Lab Instruments GmbH & Co.KG», Германия
Адрес: Otto-Brenner-StraBe 20, 37079 Gottingen, Germany
Телефон: Tel: +49.551.308.0, факс: +49.551.308.3289
Web-сайт: http://www.sartorius.de
ЗаявительОбщество с ограниченной ответственностью «САРТОРИУС РУС»
(ООО «САРТОРИУС РУС»)
ИНН 7813160042
Адрес: 199155, г. Санкт-Петербург, 5-я линия В.О., д. 70, лит. А, помещение 102-109, 121-126/11Н
Телефон / факс: +7 (812) 327-53-27, +7 (812) 327-53-23
Web-сайт: https://www.sartorius.ru
Е-mail: info@sartorius.com
Испытательный центрФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
Е-mail: uniim@uniim.ru
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
