№986 от 15.05.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28062
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 47011 "Тестеры-рефлектометры оптические серии "ТОПАЗ-7000-AR"
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ15 мая 2017 г.
№ 986
Москва
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 47011 «Тестеры-рефлектометры оптические серии «ТОПАЗ-7000-AR»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «НПК «СвязьСервис» от 24 марта 2017 г. № 20/17 и № 24/17 приказываю:
-
1. Внести изменения в описание типа на тестеры-рефлектометры оптические серии «ТОПАЗ-7000-AR», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50268-12, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств измерений № 47011 «Тестеры-рефлектометры оптические серии «ТОПАЗ-7000-AR» на последующие 5 лет.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего прикячя летянпятл ^я собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Заместитель Руководителя
СВЕДЕНИЯ О СЕР! ИФИКАТЕ ЭП
С.С.Голубев
Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17,11.2016 до 17.11.2017
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «15» мая 2017 г. № 986ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тестеры-рефлектометры оптические серии «ТОПАЗ-7000-AR» Назначение средства измеренийТестеры-рефлектометры оптические серии «ТОПАЗ-7000-AR» (далее тестеры) предназначены для измерения средней мощности оптического излучения и затухания, а также затухания методом обратного рассеяния в одномодовых и многомодовых оптических волокнах оптических кабелей, расстояния до мест неоднородностей, оценки неоднородностей оптического кабеля.
Описание средства измеренийТестеры представляют собой портативные измерительные приборы, реализующие следующие режимы работы: режим оптического рефлектометра; режим измерителя оптической мощности излучения; режим источника оптического излучения.
Принцип действия тестера в режиме оптического рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и рэлеевского рассеяния. В результате обработки этих сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов и отображаемая на дисплее.
Принцип действия тестера в режиме измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрическое напряжение, величина которого пропорциональна мощности оптического сигнала.
Принцип действия тестера в режиме источника мощности оптического излучения основан на излучении оптического сигнала встроенным полупроводниковым лазером с системой стабилизации мощности.
В состав тестера входят: жидкокристаллический дисплей, микроконтроллер, фотоприемник с усилителем-преобразователем, аналого-цифровой преобразователь (АЦП), лазерный источник с системой стабилизации, преобразователи питания.
Тестеры имеют цифровую индикацию (жидкокристаллический дисплей), оптические разъемы для подключения оптического кабеля, USB разъем, разъем питания.
Конструктивно тестер выполнен в ударопрочном металлическом корпусе. На лицевой панели расположены кнопки управления, высококонтрастный жидкокристаллический дисплей с подсветкой и индикатор питания. Боковые панели, на которых расположены оптические разъемы и гнездо подключения внешнего питания, изготовлены из ударопрочного пластика.
Тесгеры-рефлекгометры выпускаются в нескольких модификациях, которые отличаются длинами волн источника оптической мощности и диапазонами измерения измерителя оптической мощности.
Таблица 1 - Модификации тестеров
|
Модификация |
Длина волны источника оптической |
Диапазон измерения измерителя оптической мощности | |||||
|
мощности ( |
рефлектометра), нм | ||||||
|
850 |
1310 |
1490 |
1550 |
1625 |
от -70 до +6 дБм |
от -50 до +20 дБ | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Топаз-7101-AR |
✓ | ||||||
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Топаз-7102-AR |
✓ | ||||||
|
Топаз-7103-AR |
Z | ||||||
|
Топаз-7104-AR |
✓ | ||||||
|
Топаз-7105-AR |
Z |
✓ | |||||
|
Топаз-7106-AR |
/ |
Z |
✓ | ||||
|
Топаз-7107-AR |
По заказу из перечисленных | ||||||
|
Топаз-7311-AR |
✓ |
✓ | |||||
|
Топаз-7312-AR |
Z |
✓ | |||||
|
Топаз-7313-AR |
Z |
✓ | |||||
|
Топаз-7314-AR |
Z |
✓ |
Z | ||||
|
Топаз-7315-AR |
Z |
✓ |
✓ | ||||
|
Топаз-7316-AR |
✓ |
Z |
Z | ||||
|
Топаз-7317-AR |
По заказу из перечисленных |
✓ | |||||
|
Топаз-7321-AR |
Z | ||||||
|
Топаз-7322-AR |
✓ |
/ | |||||
|
Топаз-7323-AR |
Z |
Z | |||||
|
Топаз-7324-AR |
✓ |
Z |
Z | ||||
|
Топаз-7325-AR |
Z |
Z |
Z | ||||
|
Топаз-7326-AR |
Z |
✓ |
✓ |
✓ | |||
|
Топаз-7327-AR |
По заказу из перечисленных |
✓ | |||||
|
Примечания:
| |||||||
В зависимости от режима работы измерителя тестер может работать как измеритель средней мощности и как автоматический измеритель затуханий. В обоих случаях имеется доступ к выбору режимов работы источника оптического излучения и визуального локатора повреждений (источник видимого оптического излучения).
В режиме «ИЗМЕРИТЕЛЬ» измеряется средняя мощность непрерывного и импульсно-модулированного оптического излучения на входе измерителя мощности.
В режиме «ИЗМЕР.АВТО» измеряется затухание на трех длинах волн за один цикл измерения.
Таблица 2 - Основные режимы работы
|
Режим работы тестера |
7100-AR 7100-ARX |
7100-AR+ 7100-ARX+ |
7300-AR 7300-ARX |
7300-AR+ 7300ARX+ |
|
Измерители мощности |
Z | |||
|
Источник излучения |
Z |
Z | ||
|
Визуальный локатор повреждений |
Z |
Z |

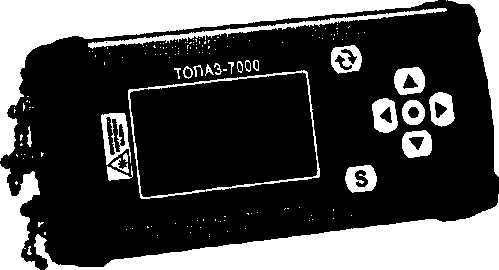

Внешний вид тестера представлен на рисунке 1.
Рисунок 1 - Общий вид оптического тестера-рефлектометра «ТОПАЗ-7000-AR»
Элементы настройки измерительной части тестеров конструктивно защищены. Корпус тестера опломбирован снаружи сбоку пломбой в виде наклейки, которая имеет разрушаемый слой, и при попытке несанкционированного вскрытия повреждается. Схема пломбировки тестеров от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
Рисунок 2 - Схема пломбировки тестеров от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечениеТестеры имеют встроенное программное обеспечение фирмы-изготовителя, которое размещается в энергонезависимой памяти микроконтроллера, запись которого осуществляется в процессе производства прибора.
Программное обеспечение идентифицируется по запросу пользователя через сервисное меню тестера путем вывода на экран версии программного обеспечения.
Уровень защиты программного обеспечения «СРЕДНИЙ» в соответствии с Р 50.2.077-2014.
Таблица 3 - Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления . цифрового идентификатора программного обеспечения |
|
Программа микроконтроллера рефлектометра «ТОПАЗ-7000-AR» |
Идентификационное наименование отсутствует |
V4.1O |
2А56 |
CRC16 |
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Длины волн непрерывного оптического излучения источника, нм:
|
(850+30) (1310+30) (1550+30) (850+30) и (1310+30) (1310+30) и (1550+30) (1310+30), (1490+30) и (1550+30) по заказу из перечисленных выше, но не более трех, в том числе (1625+30) |
|
Уровень средней мощности непрерывного оптического излучения на выходе источника, мкВт(дБм), не менее |
250(-4) |
|
Рабочие спектральные диапазоны измерителей оптической мощности (в модификациях тестера 7Х1Х и 7Х2Х), нм |
от 800 до 900, от 1250 до 1650 |
|
Диапазон измерения уровней средней мощности оптического излучения тестера 7X1X, Вт(дБм) |
от Ю'10 до 4-Ю’3 (от -70 до +6) |
|
Диапазон измерения уровней средней мощности оптического излучения тестера 7Х2Х, Вт(дБм) |
от 10'8 до 10'1 (от -50 до +20) |
|
Пределы допускаемой основной относительной погрешности измерения уровней средней мощности на длинах волн градуировки (1310± 10) и (1550+10) нм для тестеров 7Х1Х, дБ(%):
|
±0,3(±7) ±0,4(±9) |
|
Пределы допускаемой основной относительной погрешности измерения уровней средней мощности на длинах волн градуировки (1310+10) и (1550=1=10) нм для тестеров 7Х2Х, дБ(%):
|
±0,3(±7) ±0,4(±9) |
|
Пределы допускаемой основной относительной погрешности измерения уровней средней мощности на длине волны градуировки (850+10) нм для тестеров 7X1X, дБ(%):
|
±0,4(±9) ±0,5(±12) |
|
Пределы допускаемой основной относительной погрешности измерения уровней средней мощности на длине волны градуировки (850+10) нм для тестеров 7Х2Х, дБ(%):
|
±0,4(±9) ±0,5(±12) |
Продолжение таблицы 4
|
1 |
2 |
|
Пределы допускаемой основной относительной погрешности измерения уровней средней мощности в рабочих спектральных диапазонах от 1250 до 1650 нм для тестеров 7Х1Х, дБ(%):
|
±0,4(±9) ±0,5(±12) |
|
Пределы допускаемой основной относительной погрешности измерения уровней средней мощности в рабочих спектральных диапазонах от 1250 до 1650 нм для тестеров 7Х2Х, дБ(%):
|
±0,4(±9) ±0,5(±12) |
|
Пределы допускаемой основной относительной погрешности измерения уровней средней мощности в рабочем спектральном диапазоне от 800 до 900 нм для тестеров 7Х1Х, дБ(%):
|
±0,6(±15) ±0,7(±17,5) |
|
Пределы допускаемой основной относительной погрешности измерения уровней средней мощности в рабочем спектральном диапазоне от 800 до 900 нм для тестеров 7Х2Х, дБ(%):
|
±0,6(±15) ±0,7(±17,5) |
|
Пределы допускаемой основной погрешности при относительных измерениях уровней средней мощности для тестеров 7Х1Х, ДБ(%):
|
±0,2(±5) ±0,3(±7) |
|
Пределы допускаемой основной погрешности при относительных измерениях уровней средней мощности для тестеров 7Х2Х, дБ(%):
|
±0,2(±5) ±0,3(±7) |
|
Пределы допускаемой дополнительной погрешности измерения уровней средней мощности оптического излучения на длинах волн градуировки от изменения температуры, дБ(%) |
±0,1 (±2,3) |
|
Пределы допускаемой дополнительной погрешности измерения уровней средней мощности оптического излучения на длинах волн градуировки от изменения относительной влажности, дБ(%) |
±0,1(±2,3) |
|
Длина волны блока рефлектометра, нм:
|
(850±30) (1310±30) (1550±30) (850±30) и (1310±30) (1310±30) и (1550±30) (1310±30), (1490±30) и (1550±30) по заказу из перечисленных выше, но не более трех, в том числе (1625±30) |
Продолжение таблицы 4
|
1 |
2 |
|
Диапазоны измерений расстояния, км |
от 0 до 2, от 0 до 4, от 0 до 8, от 0 до 16, от 0 до 32, от 0 до 64, от 0 до 128 |
|
Пределы допускаемой абсолютной погрешности при измерении расстояния, м |
±(^+^ + 5-1О-5-1) где: dl =0,7-составляющая погрешности оптического рефлектометра вследствие смещения начала шкалы длин, м; 5счит - дискретность считывания на рассматриваемом пределе шкалы расстояний; L - измеренное значение длины, м |
|
Динамический диапазон измерений затухания по уровню 98 % рефлектометра модификации AR, дБ:
|
20 18 |
|
Динамический диапазон измерений затухания по уровню 98 % рефлектометра модификации ARX, дБ:
|
30 28 |
|
Пределы допускаемой абсолютной погрешности при измерении затухания, дБ |
±0,05-А, где: А -значение ослабления |
|
Полуширина спектра источника оптического излучения, нм, не более |
9 |
|
Нестабильность уровня мощности непрерывного оптического излучения при изменении температуры окружающей среды в пределах ±2 °C, %(дБ):
|
±3(±0,15) ±6(±0,25) |
|
Длительность зондирующих импульсов, нс |
20+5/-2 (AR) 10+5/-2 (ARX) 80+5/-2 150±10 240±10 500±10 1000±10 3000±10 1000&Ы0 |
Продолжение таблицы 4
|
1 |
2 |
|
Мертвая зона при измерении затухания модификации ARX, м, не более |
10 |
|
Мертвая зона при измерении затухания модификации AR, м, не более |
20 |
|
Мертвая зона при обнаружении неоднородностей модификации ARX, м, не более |
3 |
|
Мертвая зона при обнаружении неоднородностей модификации AR, м, не более |
6 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Шаг установки длины волны, нм |
5 |
|
Напряжение питания, В |
5±0,2 |
|
Габаритные размеры, мм, не более:
|
200 90 50 |
|
Масса, кг, не более |
1,0 |
|
Условия эксплуатации:
|
от -10 до 40 до 90 от 84,0 до 106,7 |
наносят на титульный лист эксплуатационной документации типографским способом и на лицевую панель тестеров методом шелкографии.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тестер (модификация по заказу) |
1 шт. | |
|
Заглушка оптического входа прибора (при наличии оптического входа) |
1 шт. | |
|
Заглушка оптического выхода прибора |
1 шт. | |
|
Оптический кабель, армированный соединителями |
1 шт. | |
|
Аккумуляторные батареи |
1 шт. | |
|
Блок питания от сети 220 В |
1 шт. | |
|
Кабель соединительный USB |
1 шт. | |
|
Диск с программным обеспечением |
1 шт. | |
|
Футляр для переноски прибора |
1 шт. | |
|
Руководство по эксплуатации |
АВФН.411918.009 РЭ |
1 экз. |
|
Примечание: дополнительно могут поставляться входные адаптеры FS, ST, SC, LC | ||
осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Основные средства поверки:
-
- рабочий эталон единиц средней мощности и ослабления оптического излучения на фиксированных длинах волн от 0,6 до 1,8 мкм по ГОСТ 8.585-2013;
-
- генератор оптический ОГ-2-1 1 разряда, (регистрационный номер 19115-99);
-
- спектральная установка, спектральный диапазон от 800 до 1650 нм, ГП\ ±2 нм, ПГ5 ±5 %;
-
- фотоприемное устройство, спектральный диапазон от 800 до 1650 нм, t„= 10 нс, ПГИ ±10 %;
-
- осциллограф цифровой люминофорный TDS 3032В, (регистрационный номер 24021-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую сторону корпуса.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к тестерам-рефлектометрам оптическим серии «ТОПАЗ-7000-AR»ТУ 665850-011-94582333-2011 Тестер оптический серии «ТОПАЗ-7000-AR». Технические условия
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.585-2013 Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
Р 50.2.071-2009 Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки
ГОСТ Р 8.720-2010 Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки
ИзготовительОбщество с ограниченной ответственностью «Научно-производственная компания «СвязьСервис» (ООО «НПК «СвязьСервис»)
ИНН 7811499993
Юридический адрес: 192012, г. Санкт-Петербург, пр. Обуховской Обороны, д. 120, лит. «Б», офис 411
Телефон: (812) 380-85-09, факс: (812) 380-85-10; E-mail: optics@comm-serv.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04; E-mail: letter@rustest.spb.ru
Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311484 от 03.02.2016 г.
