ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки для измерения объемной активности бета-излучающих инертных газов УДГБ-203

Назначение средства измерений

Установки для измерения объемной активности бета-излучающих инертных газов УДГБ-203 (далее - УДГБ-203) предназначены для измерения объемной активности (далее -О А) бета-излучающих радионуклидов инертных газов.

Конструктивно установки состоят из блока первичной обработки (далее - БПО), блока детектирования (далее - БД), фильтра, распределительной коробки (КС-01) и блока расходомера.

Работа установок основана на измерении активности пробы воздуха при прокачке через измерительную ионизационную камеру, входящую в состав БД. БД помещен в свинцовый корпус толщиной 50 мм, что значительно снижает величину фона от внешних источников гамма-излучения. Сверху корпус закрывается свинцовой крышкой. На боковой поверхности корпуса БД выполнена закрывающаяся ниша для установки контрольного радиоактивного источника.

Ионизационная камера состоит из цилиндрического корпуса и крышки, изготовленных из нержавеющей стали. На крышку выведены два патрубка со штуцерами. К одному разъёму подключается кабель питания ионизационной камеры высоким напряжением, к другому -сигнальный кабель. К штуцерам патрубков подводятся шланги от фильтра и насоса для забора и прокачки пробы воздуха.

На крышке через керамические изоляторы закреплены два цилиндрических электрода коаксиального расположения. На электроды подается напряжение 900 В. В результате ионизации воздуха продуктами радиоактивного распада инертных газов, между электродами ионизируется ток, пропорциональный объемной активности. Для исключения влияния на величину тока и, следовательно, на результат измерения, зарядов, образовавшихся до вхождения пробы в зону измерения, на входе в камеру установлен фильтр, осуществляющий деионизацию пробы.

Сигнал с ионизационной камеры, пропорциональный объемной активности пробы воздуха, подается на блок первичной обработки данных. В пневматический тракт включен блок расходомера. Этот блок измеряет объемную скорость прокачиваемого через ионизационную камеру воздуха и выдает сигнал на блок первичной обработки данных, пропорциональный этой скорости.

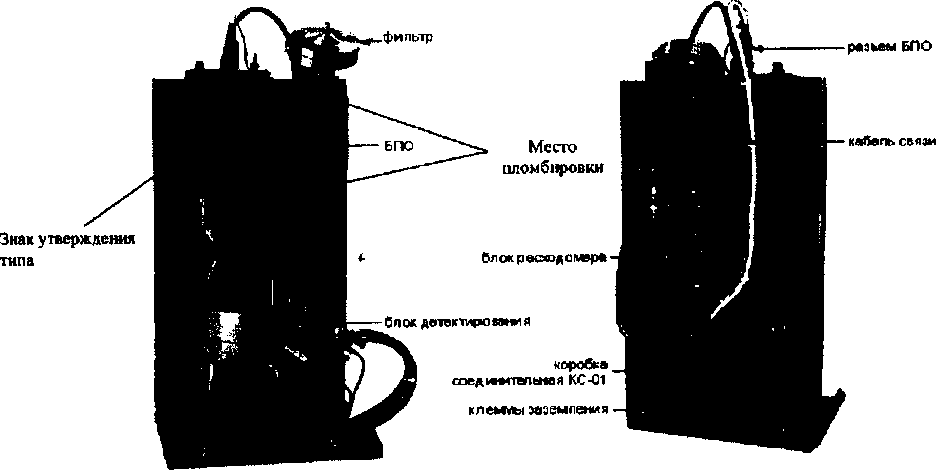

Внешний вид установок с указанием мест размещения знака утверждения типа и пломбировки от несанкционированного доступа представлены на рисунке 1.

Рисунок 1 - Внешний вид установки для измерения объемной активности бета-излучающих инертных газов УБГБ-203, места пломбировки и размещения знака утверждения типа.

Модификации установок и их отличительные особенности представлены в таблице 1.

Таблица 1 - Модификации и их отличительные особенности

Основные функции программного обеспечения (ПО):

• -  обработка поступающей информации;

• -  хранение необходимых параметров (например, данных калибровки);

• -  выполнение расчетов по соответствующим алгоритмам. Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

При наличии дисплея ПО можно идентифицировать при включении установки. Производителем не предусмотрен иной способ идентификации ПО.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Метрологические и технические характеристики

Основные метрологические и технические характеристики установок приведены в таблице 3.

Таблица 3 - Основные метрологические и технические характеристики

наносится типографским способом в левый верхний угол титульного листа руководства по эксплуатации и методом шелкографии на пленочную этикетку, клеящуюся на корпус БПО.

Комплект поставки установок приведен в таблице 4.

Таблица 4 - Комплект поставки установок

осуществляется в соответствии с документом ВШКФ.412668.004 МП «Установки для измерения объемной активности бета-излучающих инертных газов УДГБ-203. Методика поверки»», утвержденным руководителем ФГУП «ВНИИФТРИ» 28 января 2009 г.

Идентификация ПО при поверке осуществляется в соответствии с документом «Установки для измерения объемной активности бета-излучающих инертных газов УДГБ-203. Руководство по эксплуатации» ВШКФ.412668.004 РЭ.

Основные средства поверки:

- радиометр газов РГБ-07 (Per. № 10595-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых установок с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

«Установки для измерения объемной активности бета-излучающих инертных газов УДГБ-203. Руководство по эксплуатации» ВШКФ. 412668.004 РЭ.

ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».

ГОСТ 4.59-79 «Система показателей качества продукции. Средства измерений ионизирующих излучений. Номенклатура показателей».

ГОСТ 8.039-79 «Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений активности нуклидов в бета-активных газах».

«Установки для измерения объемной активности бета-излучающих инертных газов УДГБ-203. Технические условия» ВШКФ. 412668.004 ТУ.

Общество с ограниченной ответственностью Научно-производственное предприятие «Радиационный контроль. Приборы и методы» (ООО НПП «РАДИКО»)

ИНН 4025049439

Адрес: 249035, г. Обнинск, Калужская обл., пр-т Маркса, 14

Тел.: +7(48439)49716; Факс: +7(48439)49768

E-mail: main@radico.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).

Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.

Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.

Телефакс (495) 526-63-63

E-mail: office@vniiftri.ru.

Аттестат аккредитации ФГУП «ВНИИФТРИ» в области обеспечения единства измерений № 30002-13 от 07.10.2013 г.
