Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «19» июня 2020 г. № 1087

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы фото-видеофиксации «Стрелка-М»

Комплексы фото-видеофиксации «Стрелка-М», (далее - комплексы) предназначены для измерений скорости движения транспортных средств (далее - ТС), значений текущего времени, синхронизированных со шкалой времени UTC(SU), измерений текущих навигационных параметров и определении на их основе координат при фото-видеофиксации нарушений ПДД ТС, определения местоположения и траектории ТС относительно разметки на автомобильных дорогах и фото-видеофиксации нарушений ПДД.

Принцип действия комплексов основан на комбинированном измерении скорости движения ТС в зоне контроля: по видеокадрам, по результатам измерений расстояния, пройденного ТС, и интервала времени, за которое это расстояние пройдено (при использовании видео модуля); по разности частот между, излученным радиолокационным модулем сигналом, и сигналом, отраженным от движущегося ТС (эффект Доплера) (при использовании радарного модуля), а также на автоматической синхронизации внутренней шкалы времени комплексов по сигналам космических навигационных систем ГЛОНАСС/GPS с координированным временем UTC (SU).

Конструктивно комплексы имеют модульную структуру, стационарное, мобильное, переносное исполнения и комплектуются различными модулями в зависимости от решаемых задач, требований к месту установки и условий эксплуатации. Комплексы работают в автоматическом режиме.

Функционально комплексы применяются для измерений скорости движения ТС, фиксации нарушений правил остановки (стоянки) ТС, прохождения ТС перекрестков, пешеходных переходов, железнодорожных переездов, движения ТС в нарушение правил разметки и предписанных дорожных знаков (обочина, тротуары, выделенная полоса, пересечение сплошной линии разметки, поворот из второго ряда, стоп линия, разворот в неположенном месте и т.д.) и прочих нарушений ПДД приближающихся и удаляющихся ТС двигающихся в плотном потоке во всей зоне контроля с формированием пакета данных по каждому ТС с внесением координат установки комплексов и времени фиксации ТС.

Комплексы состоят из следующих модулей:

• -    видео контроллер;

• -   ГЛОНАСС модуль;

• -   модуль расчетной скорости;

• -   модуль ИК подсветки;

• -   радарный модуль;

• -   видео модуль;

• -   опорно-подвесной комплект.

Базовые модификации комплексов:

• - комплексы фото-видеофиксации «Стрелка-М»-Р - предназначены для стационарной установки, осуществляют фото-видеофиксацию нарушений ПДД ТС, с применением радарного модуля, осуществляющего измерение скорости ТС;

- комплексы фото-видеофиксации «Стрелка-М»-В - предназначены для стационарной установки, осуществляют фото-видеофиксацию нарушений ПДД ТС, с применением видео модуля, осуществляющего измерение скорости ТС;

- комплексы фото-видеофиксации «Стрелка-М»-П - предназначены для стационарной установки, осуществляют фото-видеофиксацию нарушений ПДД ТС за исключением измерения скорости ТС;

комплексы фото-видеофиксации «Стрелка-М»-М - предназначены для установки в салоне или на крыше ТС (мобильное исполнение), сбоку проезжей части дороги (обочина, раздели

тельная полоса и т.д.) при помощи специального установочного комплекта (переносное исполнение), осуществляют фото-видеофиксацию нарушений ПДД ТС с применением радарного модуля, осуществляющего измерение скорости ТС.

Видео контроллер имеет в составе специализированную видеокамеру и контроллер комплексов. Специализированная видеокамера обеспечивает фото -видеофиксацию нарушений ПДД, распознавание ГРЗ, определения местоположения и траектории ТС относительно разметки на автомобильных дорогах во всей зоне контроля комплексов.

Контроллер комплексов обеспечивает контроль работоспособности всего оборудования, синхронизацию и обработку данных, получаемых со всех модулей комплексов, формирование пакета данных по каждому ТС и его последующей передачи в единый центр обработки информации. Для подключения внешних устройств (таких как оборудование связи с центром управления, диагностическое оборудование, съёмный носитель памяти, переносной компьютер для настройки и управления) контроллер комплексов имеет последовательные интерфейсы передачи данных USB, Ethernet. Опционально контроллер комплексов может быть оборудован модулем беспроводной передачи данных для подключения к комплексам мобильных устройств (таких как планшет, ноутбук и т.д.) с предустановленным приложением (ПО) для настройки, мониторинга и диагностики комплекса. Так же при их наличии в корпусе видео контроллера располагаются видео модуль и ГЛОНАСС модуль.

Видео модуль проводит обработку видеоряда с распознаванием образа ТС при определении скорости движения ТС по видеокадру.

ГЛОНАСС модуль проводит прием и передачу сигналов от космических навигационных систем ГЛОНАСС/GPS.

Модуль ИК подсветки имеет в своем составе инфракрасный прожектор, применение которого обеспечивает работу комплекса в любое время суток без дополнительного освещения. Для каждой контролируемой полосы движения ТС используется 1 (один) модуль ИК подсветки.

Радарный модуль представляет собой радар, позволяющий измерять скорость движения приближающихся и удаляющихся ТС.

Модуль расчетной скорости проводит совместную обработку видеорядов, получаемых от нескольких видео модулей при расчете скорости движения ТС на участке между комплексами. Модуль может применяться только совместно с ГЛОНАСС модулем.

Опорно-подвесной комплект, поставляется опционально и используется для установки комплексов на вертикальных опорах сбоку от проезжей части или на горизонтальных опорах арочного типа над проезжей частью.

Кроме того, комплексы (кроме модификации «Стрелка-М»-М) могут работать совместно между собой, с комплексами контроля дорожного движения автоматизированными стационарными ККДДАС-01СТ «Стрелка-СТ» (регистрационный номер 63831-16 в Федеральном информационном фонде), с комплексами контроля дорожного движения автоматизированными «Стрелка-Плюс» (регистрационный номер 60058-15 в Федеральном информационном фонде) по принципу «сот», реализуя принцип измерения скорости движения ТС на прямолинейном и криволинейном участках между двумя комплексами, расстояние между которыми известно, по результатам измерений интервала времени между последовательными фиксациями ТС комплексами (при применении модуля расчетной скорости) и для выполнения специальных функций.

Общий вид составных частей комплексов представлен на рисунке 1.

Схема пломбирования от несанкционированного доступа и обозначение места для размещения знака утверждения типа представлены на рисунке 2.

Видео

Модуль ИК

подстветки

радарный

модуль

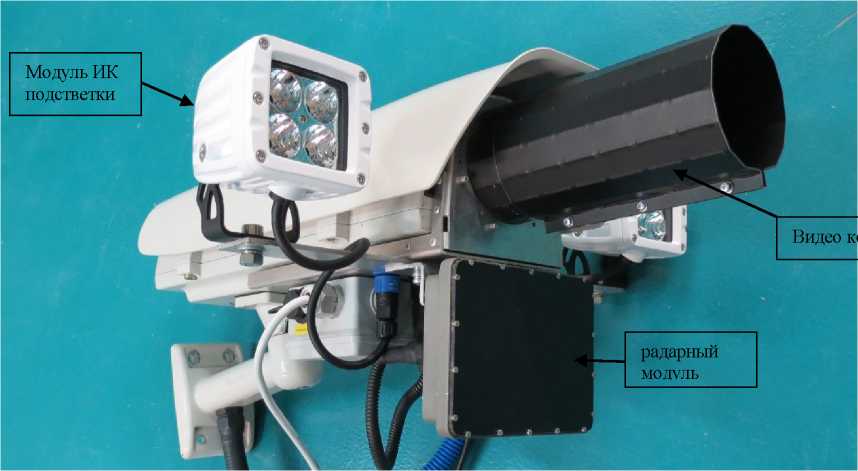

Рисунок 1 - Общий вид комплекса

Место пломбировки

Место нанесения знака утверждения типа

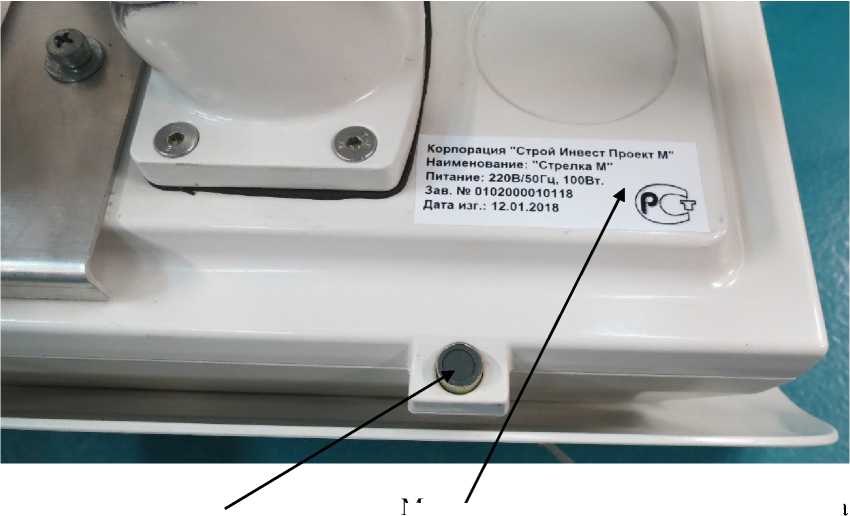

Рисунок 2 - Схема пломбировки комплексов и место нанесения знака утверждения типа

Программное обеспечение (ПО) комплекса, выполняет следующие функции:

• - обеспечение взаимодействия всех аппаратных компонентов комплекса;

• - контроль работы комплекса (функции самотестирования и обнаружения сбоев);

• - фото-видеофиксация ТС с формированием пакета данных;

• - осуществление расчета скорости движения ТС по результатам измерений интервалов времени, расстояния, разности частот сигналов;

• - выявление фактов нарушения ПДД;

• - передача сформированного пакета данных по защищенному каналу в центр обработки информации.

Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на титульный лист формуляра и руководства по эксплуатации методом компьютерной графики и на корпус комплексов (видео контроллера) с помощью этикетки, выполненной типографским способом.

Таблица 3 - Комплектность комплексов

осуществляется по документу ВАБР.411734.002 МП «Комплексы фото-видеофиксации «Стрелка-М». Методика поверки с изменением № 1», утвержденному ФГУП «ВНИИФТРИ» 3 июня 2020 г.

Основные средства поверки:

- имитаторы параметров движения транспортных средств «САПСАН 3М», регистрационный номер 73015-18 в Федеральном информационном фонде;

- частотомер электронно-счетный Ч3-85/3 (рег. № 32359-06);

• - GNSS-приемник спутниковый геодезический многочастотный ALPHA-G3T, регистрационный номер 40861-09 в Федеральном информационном фонде);

• - дальномер лазерный Leica DISTO D5, регистрационный номер 41142-09 в Федеральном информационном фонде;

• - курвиметр дорожный универсальный для определения ровности покрытия автодорог УДК «РОВНОСТЬ», регистрационный номер 38179-08 в Федеральном информационном фонде;

- источники первичные точного времени УКУС-ПИ 02ДМ, регистрационный номер 6073815 в Федеральном информационном фонде.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска.

приведены в эксплуатационном документе.

ГОСТ Р 57144-2016 Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, предназначенные для обеспечения контроля за дорожным движением. Общие технические требования

ГОСТ Р 8.654-2009 ГСИ. Требования к программному обеспечению средств измерений. Основные положения

ГОСТ 32453-2013 Глобальная навигационная спутниковая система. Системы координат. Методы преобразований координат определяемых точек

Комплексы фото-видеофиксации    «Стрелка-М».    Технические условия

ТУ 4278-011-77545075-2017

Приказ МВД от 8 ноября 2012 г. № 1014 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и обязательных требований к ним».

Общество с ограниченной ответственностью «Корпорация «Строй Инвест Проект М» (ООО «Корпорация «Строй Инвест Проект М»)

ИНН 7708568820

Адрес: 107497, г. Москва, ул. Монтажная, дом 9, строение 1, этаж 3

Телефон (факс): +7(495) 607 83 23, +7(495) 607 06 67

Web-сайт: http://sipm.ru

E-mail: info(@)sipm.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11

Телефон (факс): (495) 526-63-46

Web-сайт: vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

А.В. Кулешов

М.п.        «19» июня 2020 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

19 июня 2020 г.                                             „    1087

Москва

О переоформлении свидетельства № 69430 об утверждении типа средства измерений «Комплексы фото-видеофиксации «Стрелка-М» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Корпорация «Строй Инвест Проект М» от 27 мая 2020 г., б/н, приказываю:

• 1. Внести изменения в описание типа на комплексы фото-видеофиксации «Стрелка-М», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 70752-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу ВАБР.411734.002 МП «Комплексы фото-видеофиксации «Стрелка-М». Методика поверки с изменением № 1», утвержденному ФГУП «ВНИИФТРИ» 03 июня 2020 г.

• 3. Переоформить свидетельство об утверждении типа № 69430 комплексов фото-видеофиксации «Стрелка-М», зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 70752-18, в связи с внесением изменений в методику поверки и изменением сведений об изготовителях.

• 4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.
