МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

17 июня 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению

к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 аогуота 2020 г. № 290(к

  за собой.

• 4. Контроль за испош

Федеральное агентство по техническому регулированию и

метрологии.

Заместитель Руководителя

Сертификат: 029D109BOQOBAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович действителен: с 27.12.2021 до 27.12.2022

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «17» июня 2022 г. № 1470

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «17» июня 2022 г. № 1470

Лист № 1 Регистрационный № 75688-19 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики ПРАМЕР-ТС-100-К

Теплосчетчики ПРАМЕР-ТС-100-К (далее - теплосчетчики) предназначены для измерений и регистрации параметров теплоносителя и количества тепловой энергии в открытых и закрытых системах теплоснабжения, а также измерений объёма в системах холодного водоснабжения и температуры окружающего воздуха.

Принцип действия теплосчетчиков основан на преобразовании выходных электрических сигналов от датчиков параметров теплоносителя (преобразователей расхода и (или) счетчиков жидкости, термопреобразователей сопротивления из платины и (или) комплектов термопреобразователей сопротивления, преобразователей (датчиков) давления), установленных в трубопроводах, а также от датчиков температуры окружающего воздуха, поступающих в вычислитель количества тепловой энергии (далее - вычислитель). Вычислитель преобразует, вычисляет и представляет текущие, часовые, суточные, месячные и нарастающим итогом (итоговые) показания на встроенном табло (индикаторе) выводит посредством интерфейсов USB или RS485, а также записывает на внешнюю карту памяти формата SD количества теплоты (тепловой энергии), массы, объема и объемного расхода, температуры и разности температур, давления, времени нормальной работы вычислителя, текущего времени и даты, времени действия нештатных ситуаций. В вычислителе осуществляется хранение архивной, итоговой информации и параметров настройки. В вычислителе реализованы следующие типы архивов: за час, за сутки, за месяц, итоговые, архив нештатных ситуаций, архив событий (нестираемый). Емкость часовых архивов рассчитана на 1440 часов, суточных - на 1072 суток, месячных - на 64 месяца, итогового архива - на 1072 суток, архива нештатных ситуаций - на 1536 записей, архива событий - на 1536 событий. Вычислители обеспечивают возможность ввода базы данных (параметров настройки и их значений), определяющих алгоритм их работы, а также просмотр базы данных в эксплуатационном режиме без возможности ее изменения.

Конструктивно теплосчетчики состоят из следующих составных частей - средств измерений (СИ) утвержденного типа:

• - вычислителя количества тепловой энергии ПРАМЕР-ТС-100 (регистрационный номер - 72072-18);

• - от одного до пяти преобразователей расхода, расходомеров-счетчиков и (или) счетчиков жидкости (далее - ПР);

• - от одного до четырех термопреобразователей сопротивления (далее - ТС) из платины и (или) до двух комплектов ТС с номинальной статической характеристикой (НСХ) 100П и Pt100 по ГОСТ 6651-2009;

• - от нуля до четырех преобразователей (датчиков) избыточного давления (далее - ПД).

В составе теплосчетчика могут применяться типы ПР, ТС и ПД, приведенные в таблице 1.

Таблица 1 - Возможные ПР, ТС и ПД в составе теплосчетчиков

Теплосчетчики обеспечивают измерения тепловой энергии по трем тепловым вводам (ТВ1, ТВ2, ТВ3), представленными закрытой и (или) открытой водяными системами теплопо-требления. ТВ1, ТВ2 и ТВ3 могут иметь трубопроводы: подающий, обратный и горячего водоснабжения, подпитки или питьевой воды.

В теплосчетчиках в зависимости от применяемой схемы измерений максимальное количество применяемых ПР не более пяти, ТС и ПД не более четырех.

Типы, в соответствии с таблицей 1, и количество ПР, ТС и ПД определяются при заказе теплосчетчика.

Внешний вид составных частей теплосчетчиков приведен на рисунках 1 - 4

Рисунок 1 - Вычислитель количества тепловой энергии

ПРАМЕР-ТС-100 (72072-18)

ЭМИР-ПРАМЕР-

550 (27104-08)

РМ-5

(20699-11)

ВЗЛЕТ ЭР

(20293-10)

"ВЗЛЕТ ЭР" мрд. "ЛАЙТ М" (52856-13)

МастерФлоу

(31001-12)

ПРАМЕР-510

(24870-09)

ВСХд, ВСГд, ВСТ (51794-12)

ПИТЕРФЛОУ

(66324-16)

СВМТ (СВМТ-50Д) (28747-05)

ТС-Б

ТСП-Н

"Взлет ТПС"

ТСПТВХ

(33995-07)

(61801-15)

ТСП, ТСП-К

(65539-16)

КТСП-Н

(38878-17)

ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р (46155-10)

КОРУНД

(47336-16)

Рисунок 3 - Термопреобразователи сопротивления

СДВ

(28313-11)

ПДТВХ-1

(43646-10)

Метран-55

(18375-08)

APZ

(62292-15)

Рисунок 4 - Преобразователи избыточного давления

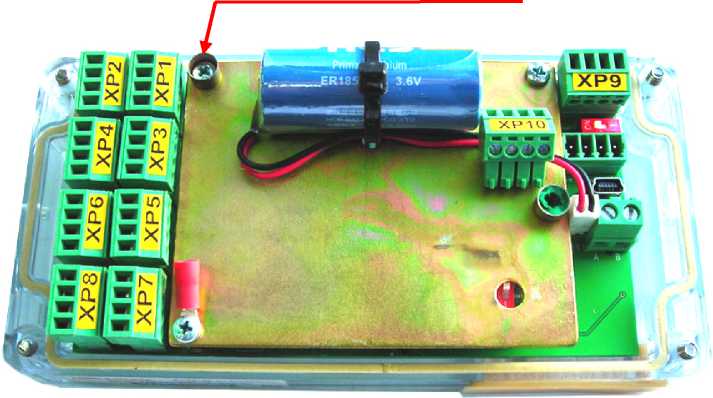

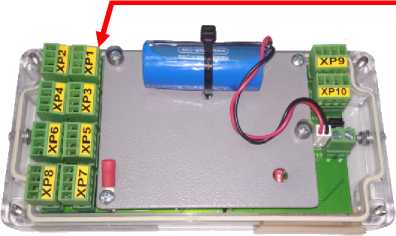

В целях предотвращения несанкционированного доступа к узлам регулировки, настройки и программному обеспечению (ПО), составные части теплосчетчиков пломбируются. Способы защиты и места пломбирования приведены в описаниях типа и (или) эксплуатационной документации составных частей теплосчетчика. Оттиск клейма поверителя в вычислителе наносится на специальную мастику, расположенную в чашечке винта фальшпанели. Место пломбирования вычислителя приведено на рисунке 5.

Оттиск клейма поверителя

Рисунок 5 - Оттиск клейма поверителя

Программное обеспечение вычислителей теплосчетчиков встроенное, метрологически значимое, реализует измерительные, вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации.

Вычисление плотности и энтальпии воды по определенным (либо договорным) температуре и избыточному давлению, тепловой энергии и массы теплоносителя осуществляется по алгоритмам и в соответствии с рекомендациями МИ 2412-97 "ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя".

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" в соответствии с Р 50.2.077-2014.

Влияние программного обеспечения на метрологическое обеспечение учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики теплосчетчиков приведены в таблице 3, таблице 4.

Таблица 3 - Метрологические и технические характеристики преобразователей расхода

Продолжение таблицы 3

Таблица 4 - Метрологические и технические характеристики теплосчетчиков

Продолжение таблицы 4

проводе, м³/ч.

G - измеренное значение объемного расхода теплоносителя (воды), м³/ч.

Для измерения объема и объемного расхода теплоносителя применяются преобразователи расхода, удовлетворяющие условию Gmax/Gmin >50, где Gmax - максимальное нормированное значение расхода, измеряемое теплосчетчиком и Gmin - минимальное нормированное значение расхода измеряемое теплосчетчиком м³/ч.

В теплосчетчиках класса 1 с ktmn = 2 °С используются комплекты термопреобразователей сопротивления КТС-Б, КТСП-Н классов 1 и 2 с \t_mi_n = 2 °С, комплекты термопреобразователей сопротивления КТПТР-01, КТПТР-06, КТСПТВХ-В класса 1 с Д tmin < 2 °С в составе с ПР класса 1.

В теплосчетчиках класса 1 с \t_mi_n = 3 °С используются комплекты термопреобразователей сопротивления КТСПТВХ-В, КТС-Б, КТСП-Н, ТСП-К классов 1 и 2 с №min = 3 °С, комплекты термопреобразователей сопротивления КТПТР-01, КТПТР-06, "ВЗЛЕТ ТПС" класса 1 с ktmin = 3 °С в составе с ПР класса 1.

В теплосчетчиках класса 2 с \t_mi_n = 2 °С используются комплекты термопреобразователей сопротивления КТС-Б, КТСП-Н, ТСП-К, КТСПТВХ-В классов 1 и 2 с ktmin = 2 °С, комплекты термопреобразователей сопротивления КТПТР-01, КТПТР-06 класса 1 с ktmin = 2 °С в составе с ПР классов 1 и 2.

В теплосчетчиках класса 2 с \tmin = 3 °С используются комплекты термопреобразователей сопротивления КТС-Б, КТСП-Н, КТСПТВХ-В классов 1 и 2 с ktmin = 3 °С, комплекты термопреобразователей сопротивления КТПТР-01, КТПТР-06, "ВЗЛЕТ ТПС" класса 1 с №min = 3 °С в составе с ПР классов 1 и 2, комплекты термопреобразователей сопротивления КТПТР-01, КТПТР-06, "ВЗЛЕТ ТПС", ТСП-К класса 2 с ktmin = 3 °С в составе с ПР класса 1.

наносится на титульные листы эксплуатационной документации типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в разделе 1 «Описание и работа» 4218-046-12560879 РЭ «Теплосчетчики ПРАМЕР-ТС-100-К». Руководство по эксплуатации».

Приказ Минстроя России от 17.03.2014 № 99/пр Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя

ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия

ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ТУ 4218-046-12560879-2018 Теплосчетчики ПРАМЕР-ТС-100-К. Технические условия

Акционерное общество «Промсервис» (АО «Промсервис») ИНН 7302005960

Адрес деятельности: 433510, Ульяновская обл., г. Димитровград, Мулловское ш., 41Д

Юридический адрес: 433502, Ульяновская обл., г. Димитровград, ул. 50 лет Октября, 112 Телефон/факс: (84235) 4-18-07, (84235) 4-58-32

E-mail: promservis@promservis.ru

Web-сайт: www.promservis.ru

Испытательные центры Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ульяновской области» (ФБУ «Ульяновский ЦСМ»)

Адрес: 432002, г. Ульяновск, ул. Урицкого 13

Телефон/факс: (8422) 46-42-13 / (8422) 43-52-35

E-mail: csm@ulcsm.ru

Web-сайт: http://ulcsm.ru

Аттестат аккредитации ФБУ «Ульяновский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311693 от 22.06.2016

ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Самарской области» (ФБУ Самарский ЦСМ)

Адрес: 443013, г. Самара, пр. Карла Маркса, 134

Телефон: (846) 336-08-27, факс: (846) 336-15-54

Аттестат аккредитации ФБУ «Самарский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU 311281 от 16.11.2015

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июня 2022 г. № 1470

Регистрационный № 26971-08

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы программно-технические САДКО

Комплексы программно-технические САДКО (далее - комплексы) предназначены для измерения, регистрации и обработки выходных электрических сигналов напряжения, силы постоянного тока и частоты от датчиков расхода, температуры, давления и разности давлений, осевого сдвига, параметров вибрации, теплового расширения ротора, угловых перемещений, скорости вращения вала и других параметров, их преобразования в цифровой код, соответствующий измеряемому физическому параметру датчика, их регистрации, а также мониторинга и управления технологическими процессами защиты и диагностики технологического оборудования.

Комплексы предназначены также для регистрации и обработки данных, получаемых по цифровым каналам связи от измерительных приборов или иных средств обработки входных электрических сигналов, в том числе иных систем автоматизированного сбора информации.

Комплексы применяются в энергетике, металлургии, нефтедобыче, нефтепереработке, на транспорте, в коммунальном хозяйстве, химической, целлюлозно-бумажной и в других отраслях промышленности.

Общий вид комплексов представлен на рисунке 1.

Шкафы

ПК. КА, ДК                                      ПК. КА, ДК

ИК - измерительный канал; ДК - дискретный канал ввода-вывода; I-7520 - преобразователь интерфейсов; КА - аналоговый канал вывода

Рисунок 1- Структурная схема комплексов программно-технических САДКО

Комплексы осуществляют:

• - измерение выходных аналоговых сигналов датчиков, отображение полученной информации на мониторе оператора, контроль выхода сигналов за заданные уставки, диагностирование оборудования,

• - формирование аналоговых и дискретных сигналов управления;

• - регистрацию контролируемых параметров (от датчиков с аналоговым или цифровым выходом) и событий в энергонезависимой памяти в виде баз данных для последующего ретроспективного просмотра на мониторе оператора и периферийных станций, а также документов для вывода на бумажный носитель;

• - сигнализацию посредством звуковой, световой сигнализации и сообщениями на мониторе оператора и периферийных станций о выходе контролируемых параметров за уставки, об обнаружении неисправностей оборудования;

• - диагностику основных неисправностей присущих данному типу оборудования, согласно заложенным алгоритмам;

• - формирование выходных дискретных сигналов на отключение оборудования в случае возникновения внештатной или аварийной ситуации по результатам диагностики;

• - возможность санкционированного изменения значений уставок обслуживающим персоналом, а также защиту данных и рабочих программ от несанкционированного изменения.

Предусмотрена возможность как автономной эксплуатации комплексов совместно с датчиками физических параметров, так и в составе автоматизированных систем управления технологическими процессами (АСУТП) предприятий. Интерфейс и протокол сопряжения с АСУТП и другими внешними системами, включая организацию системы единого времени, определяются техническими требованиями договора на поставку.

Комплексы могут выполнять дополнительные функции, оговариваемые в технических требованиях договора на поставку.

Комплексы содержат следующие измерительные каналы (ИК) приема сигналов от датчиков с представлением измеренного значения в единицах физического параметра:

- расхода жидкости и газа в м³/ч;

- уровня жидкости в см;

• -  температуры в °С;

• -  давления (разрежения) рабочей среды в МПа;

• -  разности давлений в кПа;

• -  среднеквадратичных значений (СКЗ) виброскорости в мм/с;

• -  частоты вращения вала в об/мин;

• -  осевого сдвига ротора в мм;

• -  относительного виброперемещения в мкм;

• -  теплового расширения ротора в мм;

• -  угловых перемещений в мм/м;

• -  частоту электрических сигналов в Гц;

• -  напряжения и силы постоянного и переменного тока в В и А соответственно.

Комплексы содержат также аналоговые каналы вывода (КА) и дискретные каналы ввода-вывода (ДК).

Комплексы осуществляет прием и преобразование к цифровому виду выходных аналоговых сигналов датчиков стандартных диапазонов посредством программируемых контроллеров с устройствами ввода-вывода аналоговых и дискретных сигналов, внесенных в Госреестр средств измерений.

В качестве первичных преобразователей могут быть использованы средства измерений с выдачей информации по цифровому каналу связи (по интерфейсам RS-232 и RS-485).

Связь между контроллером и рабочей станцией оператора - по интерфейсам RS-232, RS-422, RS-485, Profibus или Ethernet по проводным и радиоканалам (при наличии сертифицированного устройства связи).

В качестве устройства верхнего уровня (станции оператора) используется компьютер с процессором не ниже Pentium III 1000 и операционной системой Windows NT/2000/ХР или выше, оснащенный SCADA-системой или без нее и ПО "САДКО" и/или "ДИЭС".

Различие конкретных исполнений комплекса между собой заключается в номенклатуре типов и количестве однотипных каналов, а также составом программного обеспечения, ориентированного на конкретный тип оборудования.

Программное обеспечение (ПО) комплексов состоит из

• - внутреннего программного обеспечения (ВПО) контроллеров с модулями ввода-вывода сигналов из состава ИК комплексов;

а также внешнего ПО, устанавливаемого согласно заказу для конкретного объекта

• - ПО "САДКО", устанавливаемого на компьютер, служащего для конфигурирования комплекса на конкретном объекте, идентификационные данные которого описаны в таблице 1;

• - ПО "ДИЭС", устанавливаемого на компьютер, служащего для выполнения диагностирования оборудования на конкретном объекте, идентификационные данные которого описаны в таблице 1;

• - SCADA-системы, устанавливаемой на компьютер, служащей для выполнения сбора, управления и представления данных.

Идентификационные данные внешнего ПО комплексов приведены в таблице 1.

ВПО является метрологически значимой частью ПО, оно устанавливается в энергонезависимую память контроллеров в производственном цикле на заводе-изготовителе; в процессе эксплуатации доступ к ВПО отсутствует (уровень защиты «А» - по МИ 3286-2010). Метрологические характеристики измерительных каналов комплекса нормированы с учетом ВПО.

ПО "САДКО" содержит инструментальные средства для работы с комплексами и позволяет выполнять настройку и калибровку измерительных каналов (ИК), отображение и обработку текущих и ретроспективных параметров.

ПО "ДИЭС" содержит инструментальные средства для выполнения диагностирования оборудования на конкретном объекте и позволяет выполнять настройку конфигурации агрегатов, справочников диагностических состояний и параметров, диагностирование, отображение и обработку текущих и ретроспективных данных.

ПО верхнего уровня SCADA обеспечивает ограничение прав доступа к настроечным параметрам и выполняемым функциям с помощью паролей в соответствии с заданными правами пользователя. Вход в систему возможен с тремя уровнями доступа:

- Администратор (полный доступ) - имя пользователя: administrator;

- Оператор (отключение общего акустического сигнала тревоги, квитирование событий, запрещено изменение уставок параметров) - имя пользователя: operator.

- Анонимный (наименее привилегированный, позволяет только просматривать данные) -без регистрации.

Уровень защиты внешнего программного обеспечения комплексов от непреднамеренных и преднамеренных изменений - «C» в соответствии с МИ 3286-2010.

Таблица 2

от минус 20 до плюс 50 °С

(по запросу от минус 40 до плюс 85 °С); до 90 % (при температуре плюс 25 °С и более низких, без конденсации влаги); от 84,0 до 106,7 кПа.

Напряжение питания комплексов:

• - от сети переменного тока напряжением, В    220+10%

частотой (50 ±1) Гц

• - резервное (оговаривается при заказе) - от аккумуляторной

сети частотой (50 ±1) Гц напряжением, В          220.

Средний срок службы комплексов - не менее 10 лет.

Типы и основные параметры ДК комплекса конкретного исполнения - в соответствии со спецификацией договора на поставку.

Конструктивное исполнение комплексов - в шкафах двухстороннего или одностороннего обслуживания со степенью защиты не ниже IP42 по ГОСТ 14254-96.

Масса шкафа, кг, не более Габариты шкафа, мм, не более Условия транспортирования:

• - температура

• - относительная влажность

  250

  2200х1200х800.

  от минус 40 до плюс 80 °С;

  до 95 % при 35 °С и ниже, без конденсации влаги.

наносится на шкаф (шкафы) комплекса и на титульные листы эксплуатационной документации.

Таблица 3

приведены в разделе 1 «Описание и работа» эксплуатационного документа 4252-021-12560879 РЭ «Комплексы программно-технические САДКО. Руководство по экслуатации».

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»

ТУ 4252-021-12560879-2008 Комплексы программно-технические САДКО. Технические условия

Акционерное общество «Промсервис» (АО «Промсервис»)

ИНН 7302005960

Адрес деятельности: 433510, Ульяновская обл., г. Димитровград, Мулловское ш., 41Д

Юридический адрес: 433502, Ульяновская обл., г. Димитровград, ул. 50 лет Октября, 112 Тел./факс: (84235) 4-18-07, (84235) 4-58-32

E-mail: promservis@promservis.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, Москва, Россия, ул. Озерная, д. 46

Тел.: (495) 437-55-77, факс: (495) 437-56-66

Е-mail: office@vniims.ru, http://www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июня 2022 г. № 1470

Лист № 1 Регистрационный № 72072-18 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вычислители количества тепловой энергии ПРАМЕР-ТС-100

Вычислители количества тепловой энергии ПРАМЕР-ТС-100 (далее - вычислители) предназначены для измерений выходных электрических сигналов датчиков параметров теплоносителя (измерительных преобразователей расхода (объема), температуры, давления), вычислений и накопления данных о параметрах теплоносителя и количестве тепловой энергии в открытых и закрытых системах теплоснабжения, а также измерений объёма в системах холодного водоснабжения и температуры окружающего воздуха.

Принцип действия вычислителей основан на преобразовании выходных электрических сигналов от датчиков параметров теплоносителя (измерительных преобразователей расхода (объема), температуры, давления), установленных в трубопроводах, а также от датчиков температуры окружающего воздуха с последующим вычислением и представлением текущих, часовых, суточных, месячных и нарастающим итогом (итоговых) показаний на встроенном табло (индикаторе) и посредством интерфейса USB, RS485, а также на внешнюю карту памяти формата SD количества теплоты (тепловой энергии), массы, объема и объемного расхода, температуры и разности температур, давления, времени нормальной работы вычислителя, текущего времени и даты, времени действия нештатных ситуаций. В вычислителе осуществляется хранение архивной, итоговой информации и параметров настройки. В вычислителе реализованы следующие типы архивов: за час, за сутки, за месяц, итоговые, архив нештатных ситуаций, архив событий (нестираемый). Емкость часовых архивов рассчитана на 1440 часов, суточных - на 1072 суток, месячных - на 64 месяца, итогового архива - на 1072 суток, архива нештатных ситуаций - на 1536 записей, архива событий - на 1536 событий. Вычислители обеспечивают возможность ввода базы данных (параметров настройки и их значений), определяющих алгоритм их работы, а также просмотр базы данных в эксплуатационном режиме без возможности ее изменения.

Вычислители представляют собой измерительно-вычислительные устройства с конфигурируемой структурой в части измерения, расчета и представления выходной информации.

Вычислители обеспечивают измерения тепловой энергии по трем тепловым вводам (ТВ1, ТВ2, ТВ3), представленными закрытой и (или) открытой водяными системами теплопотребления. ТВ1, ТВ2 и ТВ3 могут иметь трубопроводы: подающий, обратный и горячего водоснабжения, подпитки или питьевой воды.

Максимальное количество подключаемых датчиков параметров теплоносителя к вычислителям в зависимости от применяемой схемы измерений не более пяти.

Вычислители выполнены в пластиковом корпусе, состоящем из двух частей: крышки и основания. Части корпуса соединяются четырьмя винтами. На стенке основания корпуса установлены герметичные кабельные вводы.

Для фиксации по месту монтажа вычислителя на тыльной стороне основания устанавливаются DIN-клипсы под монтажную рейку или монтажные кронштейны. Внутри крышки расположен микропроцессорный модуль, выполняющий измерение, вычисление, отображение и хранение значений параметров теплоносителя, а также передачу информации на внешние устройства. Управление и навигация по меню вычислителя осуществляется на индикаторе вычислителя с помощью четырёхкнопочной клавиатуры. Внешний вид вычислителей представлен на рисунке 1.

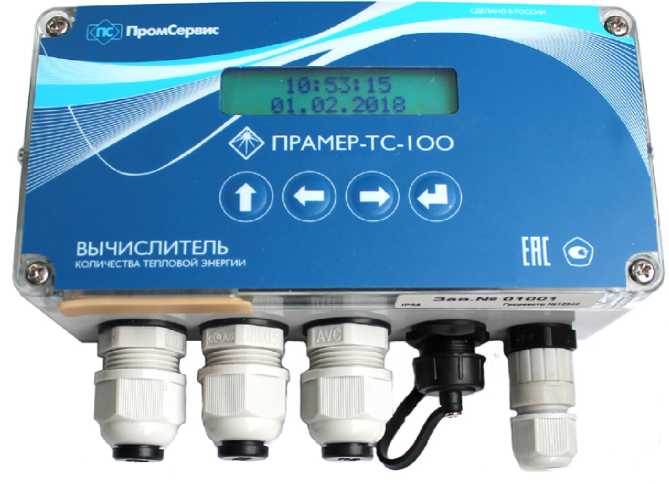

Рисунок 1 - Внешний вид вычислителей

Вычислители обеспечивают измерение сигналов от датчиков:

• - измерительных преобразователей расхода (объема) с импульсным выходным (пассивный) электрическим сигналом с весом (ценой) импульса от 0,000001 до 1000 дм³/имп.;

• - измерительных преобразователей температуры (термопреобразователи сопротивления) и разности температур (комплекты термопреобразователи сопротивления) с номинальными статическими характеристиками (НСХ) 100П и Pt100 по ГОСТ 6651-2009;

• - избыточного давления с верхним пределом измерений до 2,5 МПа с унифицированным выходным сигналом постоянного тока в диапазоне от 4 до 20 мА.

В целях предотвращения несанкционированного доступа к узлам регулировки, настройки и программному обеспечению (ПО) вычислители пломбируются в соответствии с рисунком 2.

Место пломбирования

Рисунок 2 - Пломбирование вычислителей

Программное обеспечение вычислителей встроенное, метрологически значимое, реализует измерительные, вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации.

Вычисление плотности и энтальпия воды по определенным (либо договорным) температуре и избыточному давлению, тепловой энергии и массы теплоносителя осуществляется по алгоритмам и в соответствии с рекомендациями МИ 2412-97 "Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя".

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014.

Влияние программного обеспечения на метрологическое обеспечение учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики вычислителей приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики вычислителей

наносится на титульные листы эксплуатационной документации типографским способом и на лицевые панели вычислителей способом трафаретной печати.

Таблица 3 - Комплектность средства измерений

приведены в разделе 1 «Описание и работа» эксплуатационного документа 4217-043-12560879 РЭ «Вычислители количества тепловой энергии ПРАМЕР-ТС-100. Руководство по эксплуатации».

Приказ Минстроя России от 17.03.2014 № 99/пр Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя

ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия

ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования

ТУ 4217-043-12560879-2018 Вычислители количества тепловой энергии ПРАМЕР-ТС-100. Технические условия

Акционерное общество "Промсервис" (АО "Промсервис")

ИНН 7302005960

Адрес деятельности: 433510, Ульяновская обл., г. Димитровград, Мулловское ш., 41Д Юридический адрес: 433502, Ульяновская обл., г. Димитровград, ул. 50 лет Октября, 112 Тел./факс: (84235) 4-18-07 / (84235) 4-58-32

E-mail: promservis@promservis.ru

Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Ульяновской области" (ФБУ "Ульяновский ЦСМ") Адрес: 432002, г. Ульяновск, ул. Урицкого 13 Тел./факс: (8422) 46-42-13 / (8422) 43-52-35

E-mail: csm@ulcsm.ru

Web-сайт: http://ulcsm.ru

Аттестат аккредитации ФБУ «Ульяновский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311693 от 22.06.2016
